串口服务器 M0系列

工业物联网通讯专家!
认真做好每一件事,设计简单、可靠、价格合理的产品!

  • 所属系列:
    串口服务器 M0系列
  • 产品型号:USR-TCP232-304
  • 产品名称:
    小体积 RS485转网络 串口设备联网服务器 以太网转串口模块 双向透明传输
  • 发布时间:2016-05-27
  • 售后服务:客户支持中心
  • 概 述
  • 规格参数
  • 订购方式
  • 资料下载

产品介绍

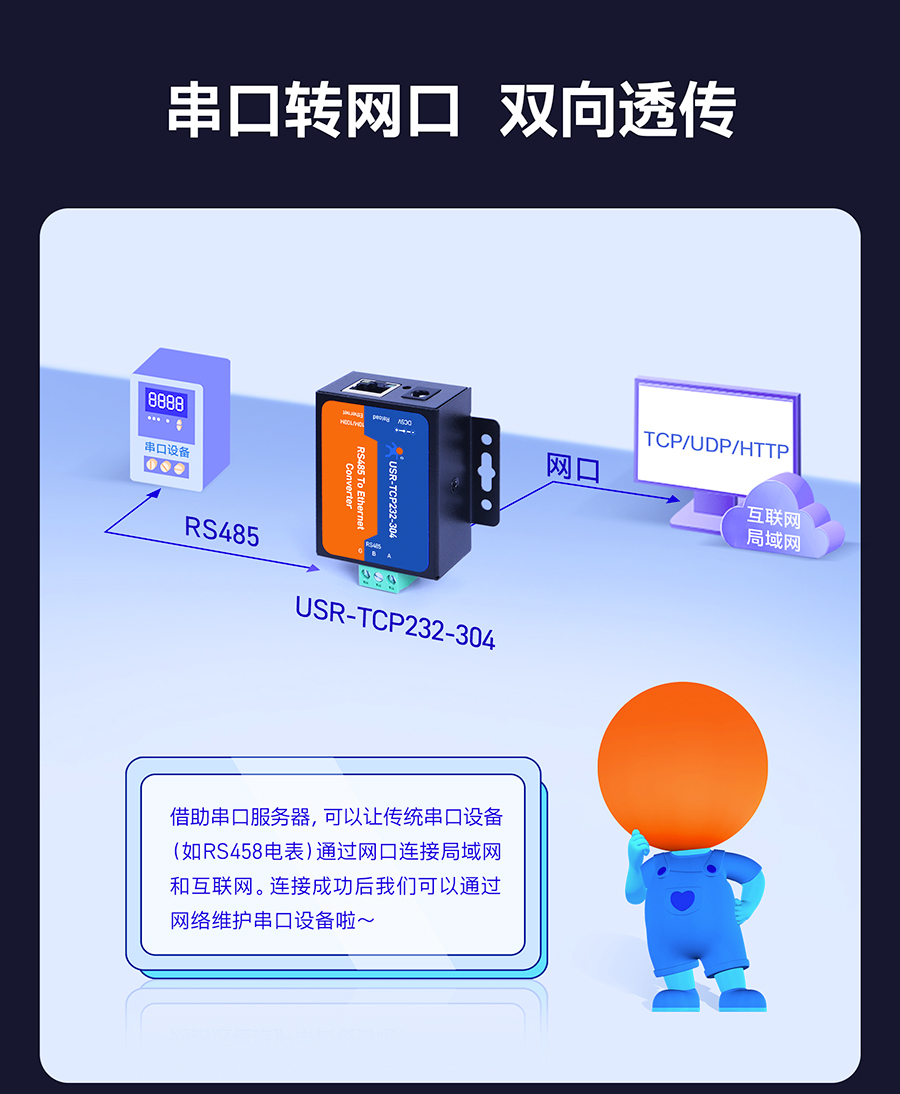

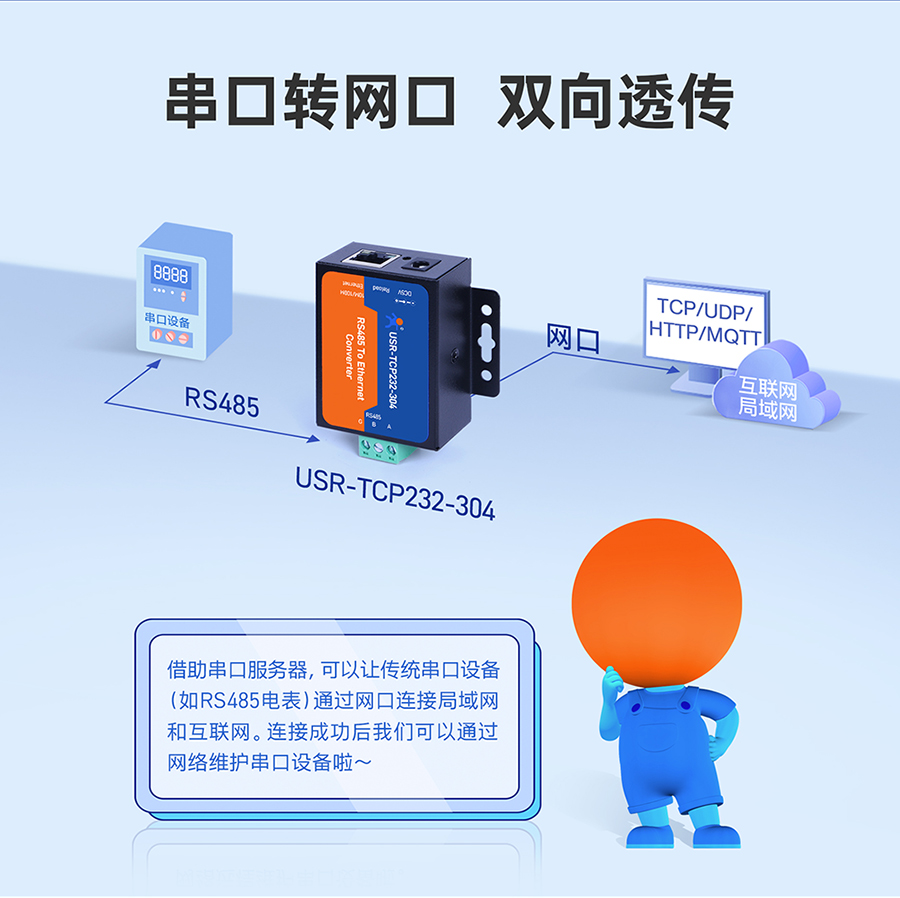

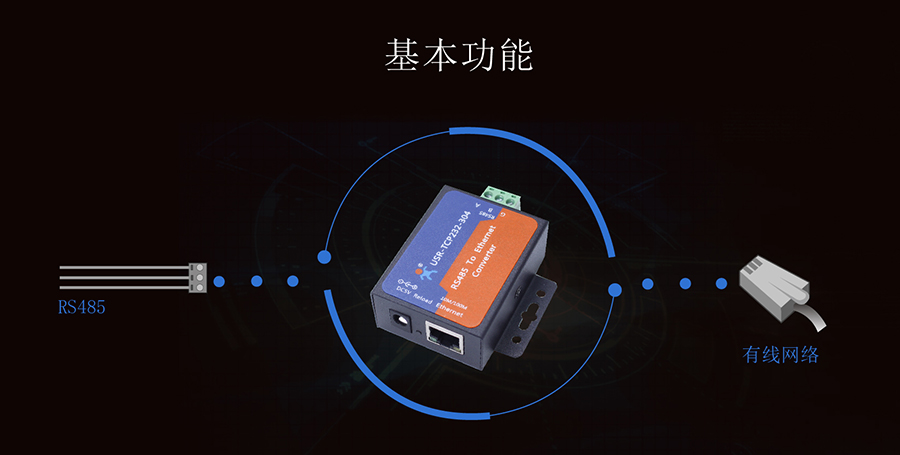

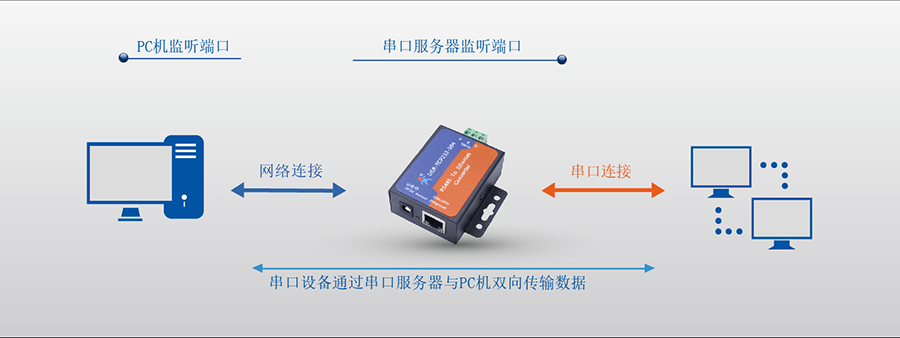

实现RS485与有线以太网双向透明传输

小体积RS485转以太网串口服务器

USR-TCP232-304是有人物联网技术有限公司推出的M0系列的单串口服务器,这是一款实现RJ45网口与RS485接口之间直接的数据透明传输的设备。搭载ARM处理器,功耗低,速度快,稳定性高。

内部集成了TCP/IP 协议栈,用户利用它可以轻松完成嵌入式设备的网络功能, 更是增加了一些行业内特色功能,方便客户使用,从而使客户节省人力物力和开发时间,使产品更快的投入市场,增强竞争力。

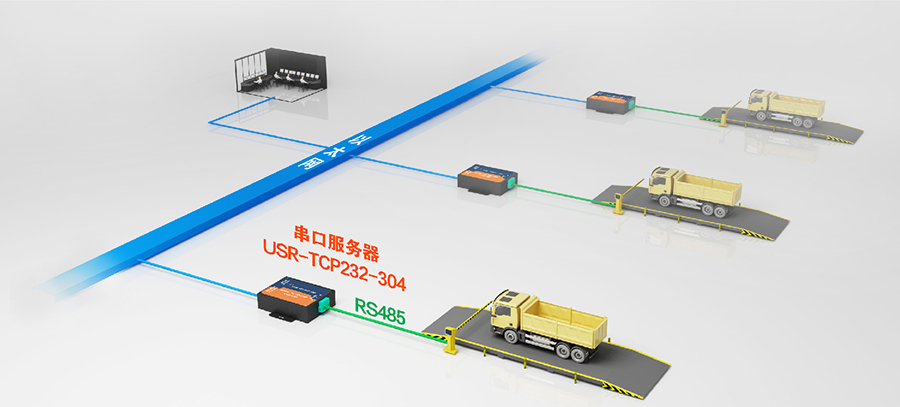

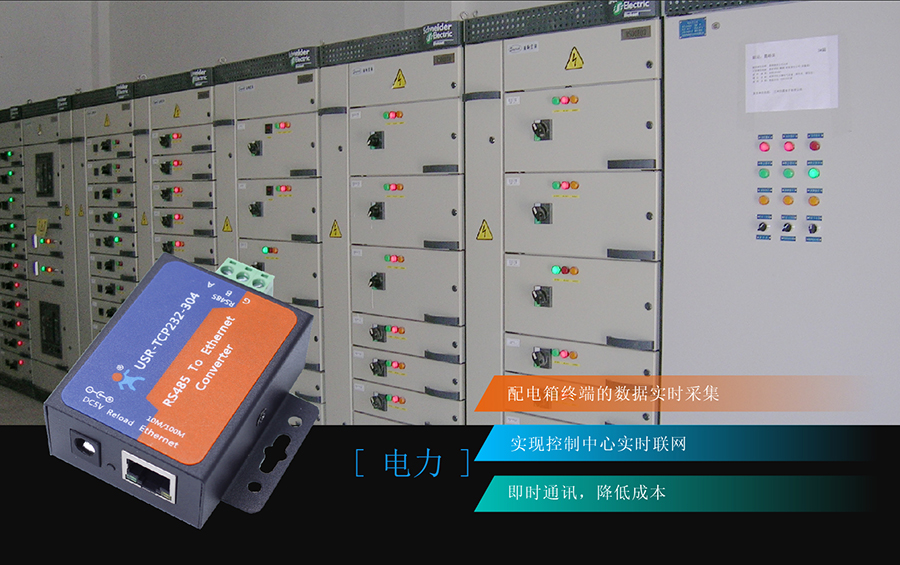

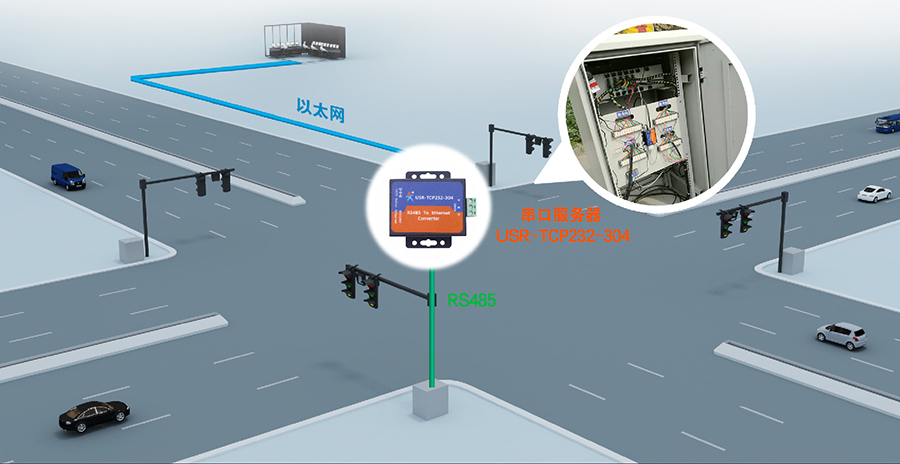

本系列产品已经经过严格考验,在银行、公路、大型公司网络、有摄像头的繁忙网络以及通过光纤转以太网等组建的复杂网络环境中均有成功应用。

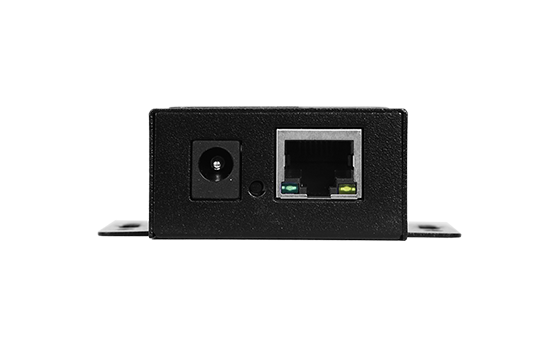

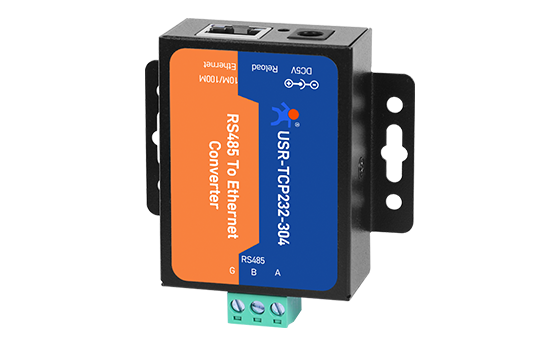

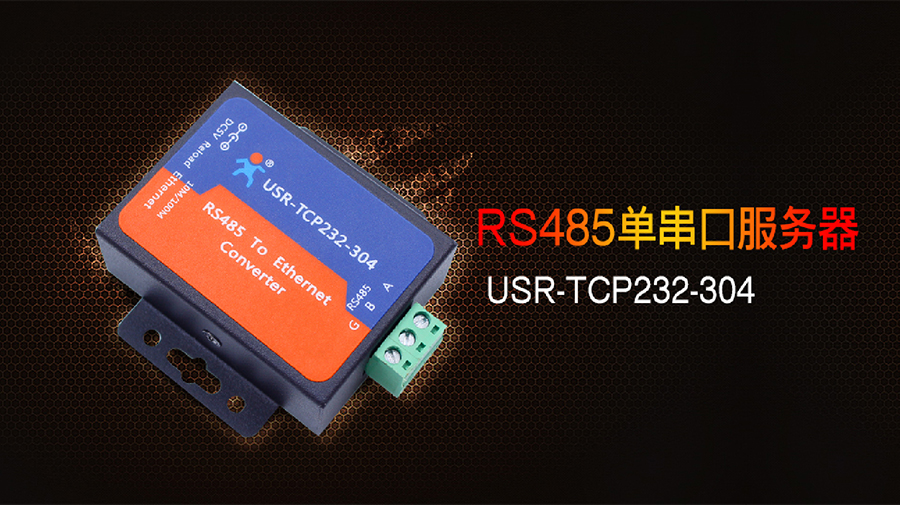

产品图片

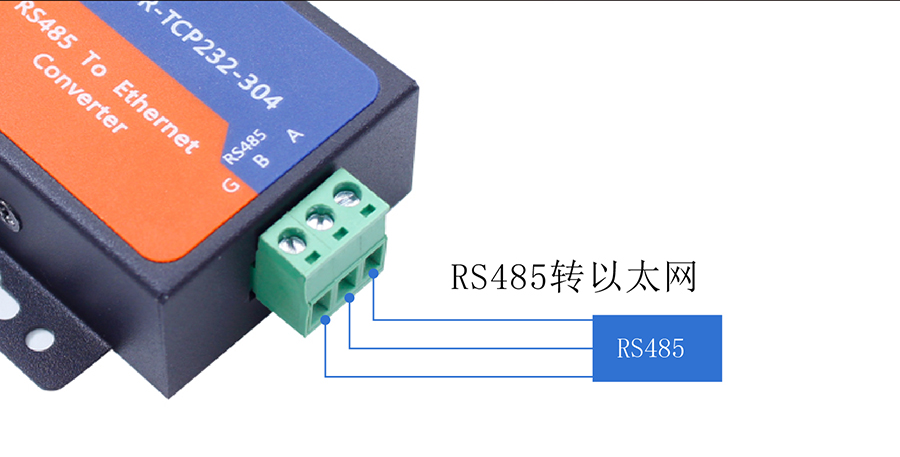

RS485串口服务器

产品特点

  • DHCP功能,能够自动获取IP,IP地址可通过串口设置协议查询
  • DNS服务器地址可自定义
  • DNS功能,可以域名解析

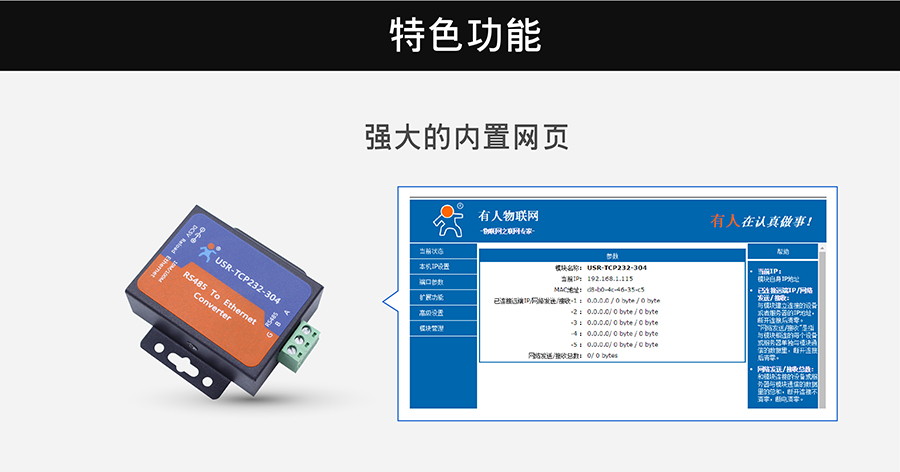

  • 网页参数配置功能,通过网页设置参数
  • 通过网络升级固件功能,升级固件更加方便
  • 10/100M 自适应以太网接口,支持AUTO-MDIX网线交叉直连自动切换
  • 串口波特率从600bps到230.4Kbps可设置,支持None,Odd,Even,Mark,Space五种校验

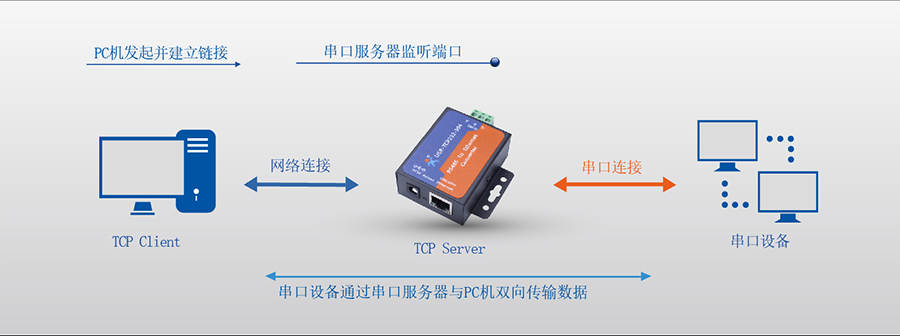

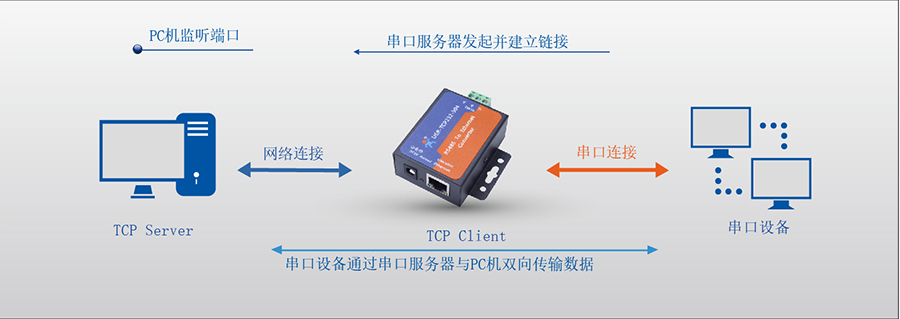

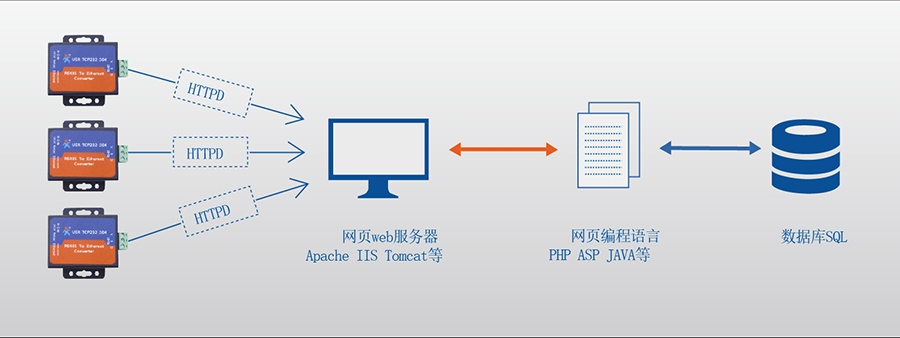

  • 工作模式可选择 TCP Server,TCP Client,UDP Client,UDP Server,HTTPD Client

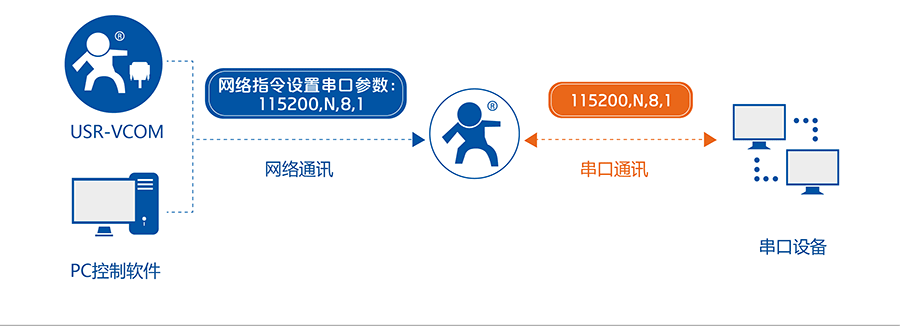

  • 参数可通过串口或网络进行设置,提供设置协议,供客户集成到自己的软件中去

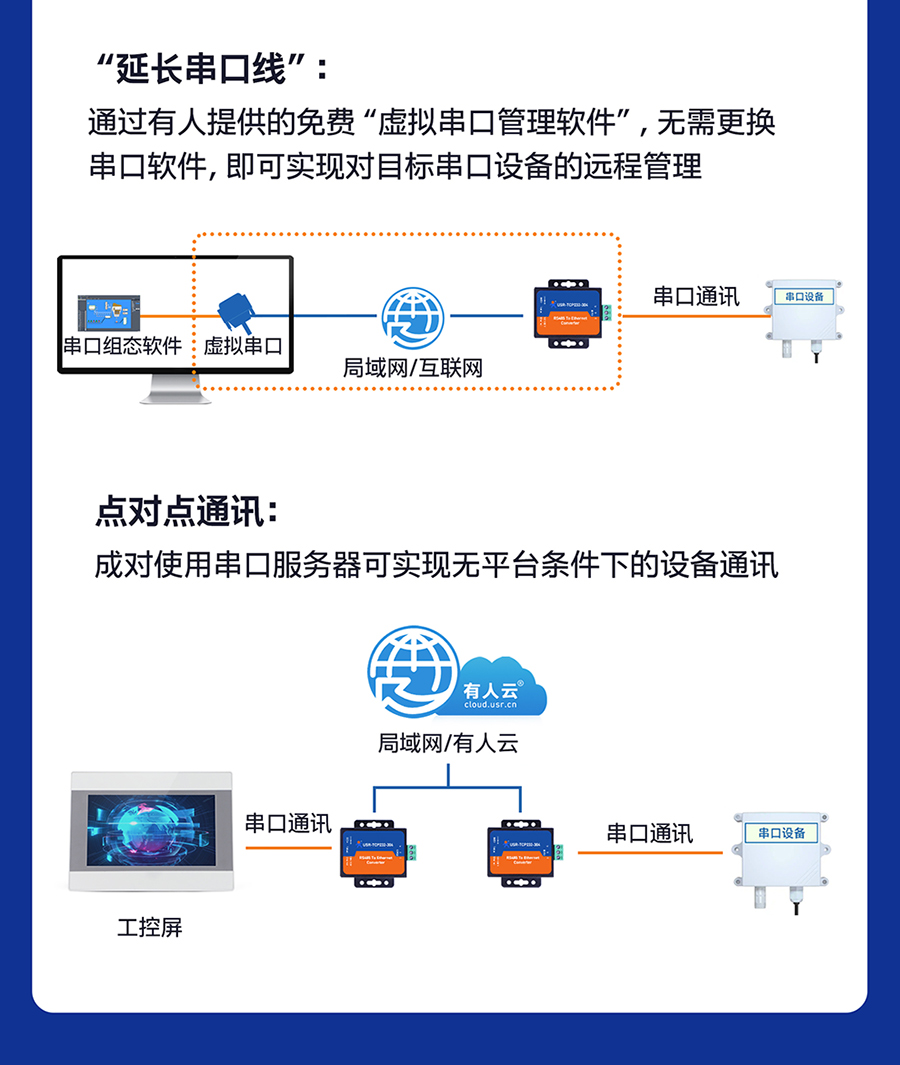

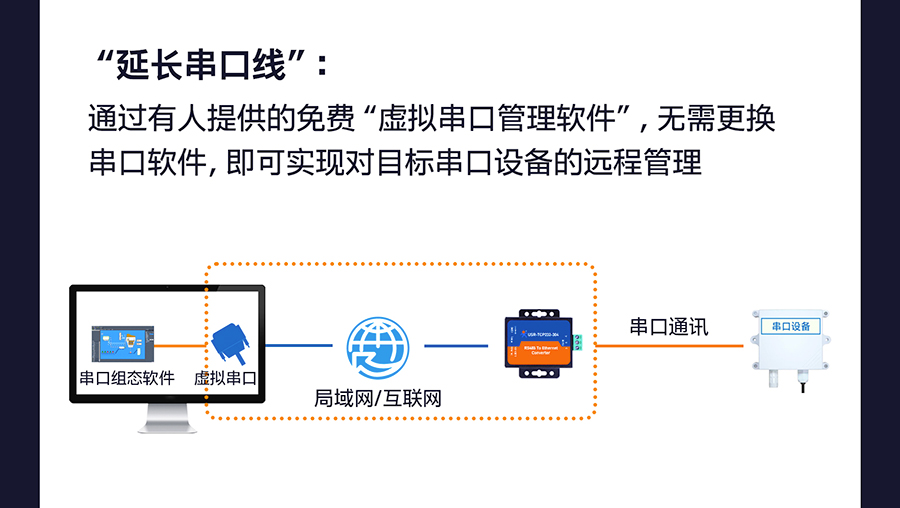

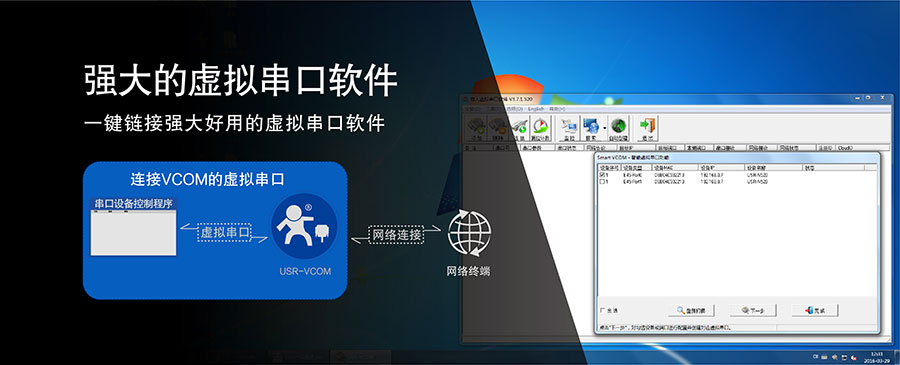

  • 支持虚拟串口,配套有人自主开发的USR-VCOM虚拟串口软件

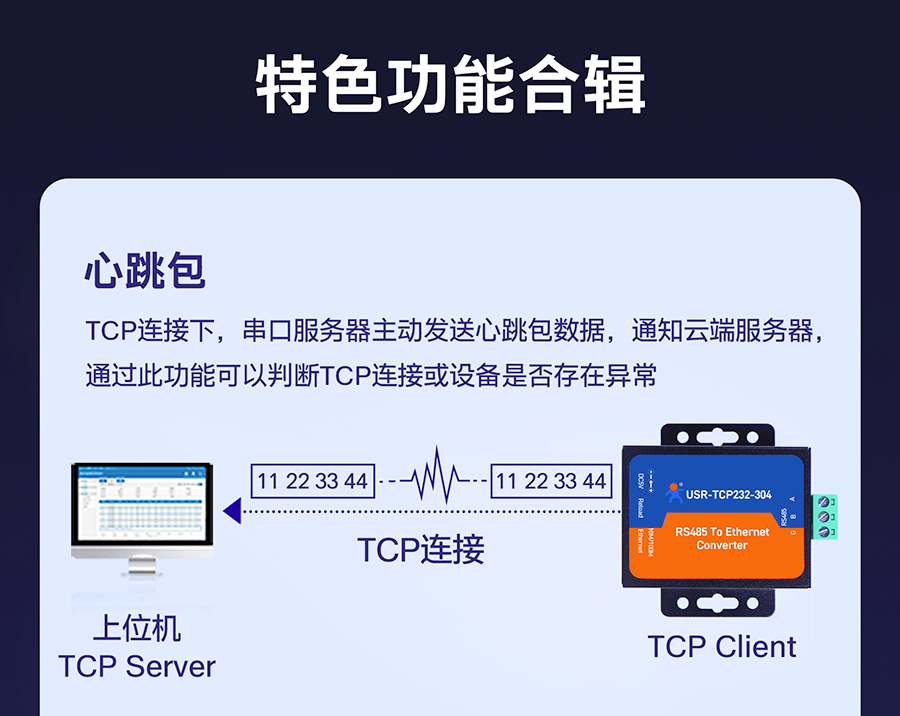

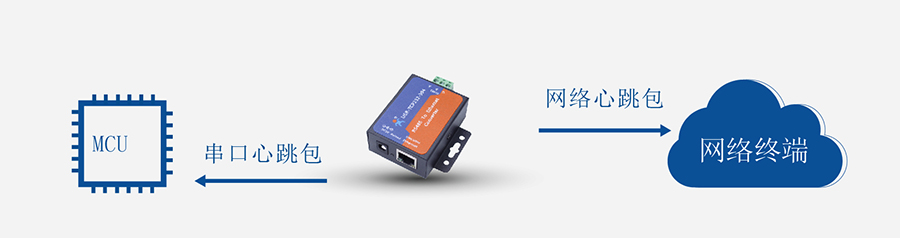

  • 自定义心跳包机制,保证连接真实可靠,杜绝死连接

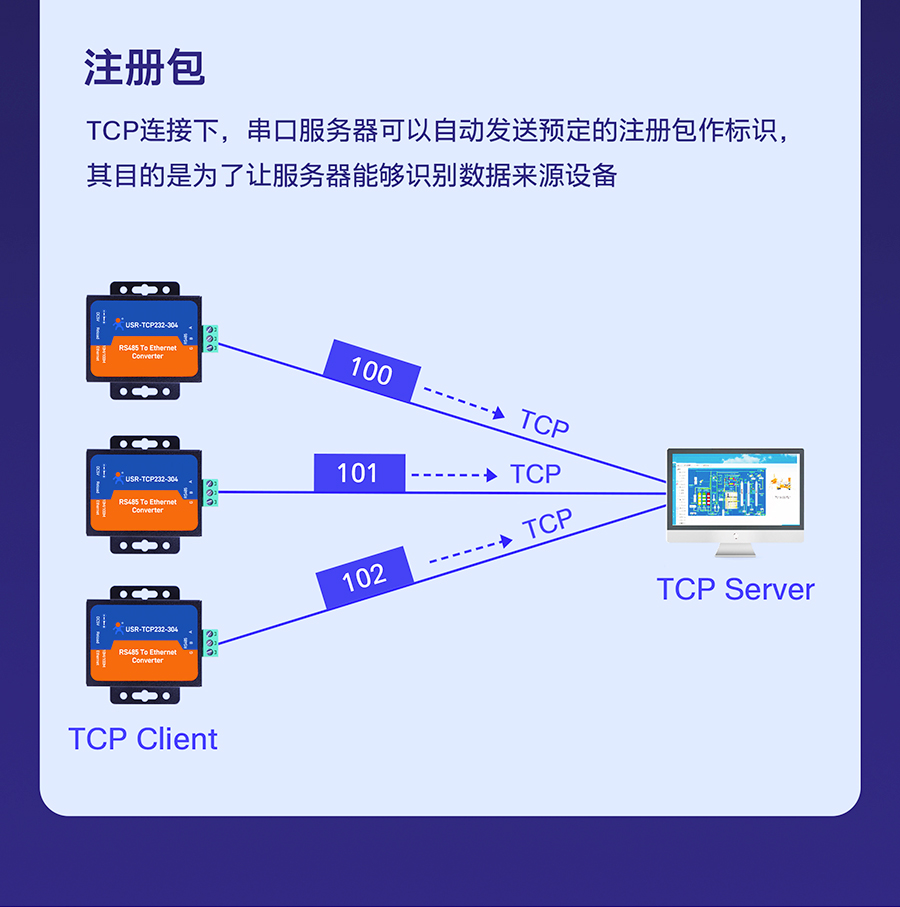

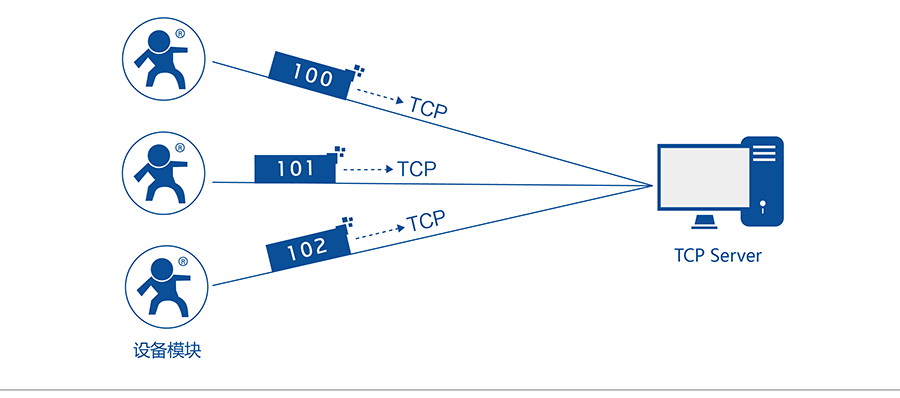

  • 自定义注册包机制,检测连接状态,也可做自定义包头
  • TCP Server模式下,连接Client的数量可在1到16个之间任意设置(默认4个),已连接Client的IP可显示,按连接计算发送/接收数据。
  • MAC地址可修改,出厂烧写全球唯一的MAC地址
  • 同时支持软硬件恢复出厂设置
  • 可以跨越网关,交换机,路由器运行
  • 可以工作在局域网,也可访问外网
  • 提供上位机编程例子(socket),VB、C++、Delphi、Android、IOS等
  • 丰富的实际运用案例可官网下载
  • 可根据客户个性化的需求,进行产品定制

系统信息

  • 处理器
  • ARM

以太网

  • 端口数
  • 1
  • 接口标准
  • RJ45
  • 速率
  • 10/100 Mbps,MDI/MDIX交叉直连自动切换
  • 保护
  • 1.5KV电磁隔离,外壳隔离保护
  • 网络协议
  • IP,TCP,UDP,ARP,ICMP,DHCP,DNS,HTTPD Client
  • 缓存
  • 发送:6K字节,接收:4K字节

串口

  • 端口数
  • 1
  • 接口标准

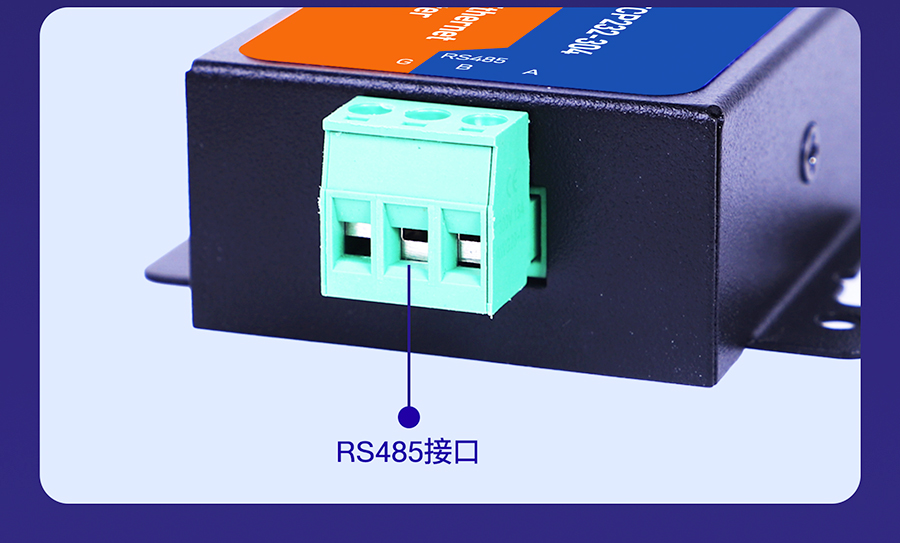

  • RS-485:3线 (A+, B+ ,GND)
  • 数据位
  • 5,6,7,8
  • 停止位
  • 1,2
  • 校验位
  • None,Even,Odd,Space,Mark
  • 波特率
  • 600~230.4K
  • 流控
  • 缓存
  • 接收:800字节
  • 保护
  • RS-485:防静电 2KV
  • RS-485 上下拉电阻
  • 2.2 KΩ

软件

  • 虚拟串口(USR-VCOM)
  • Windows 2000或更高(32位/64位)
  • 配置方式
  • 上位机设置软件,串口指令,内置网页

基本参数

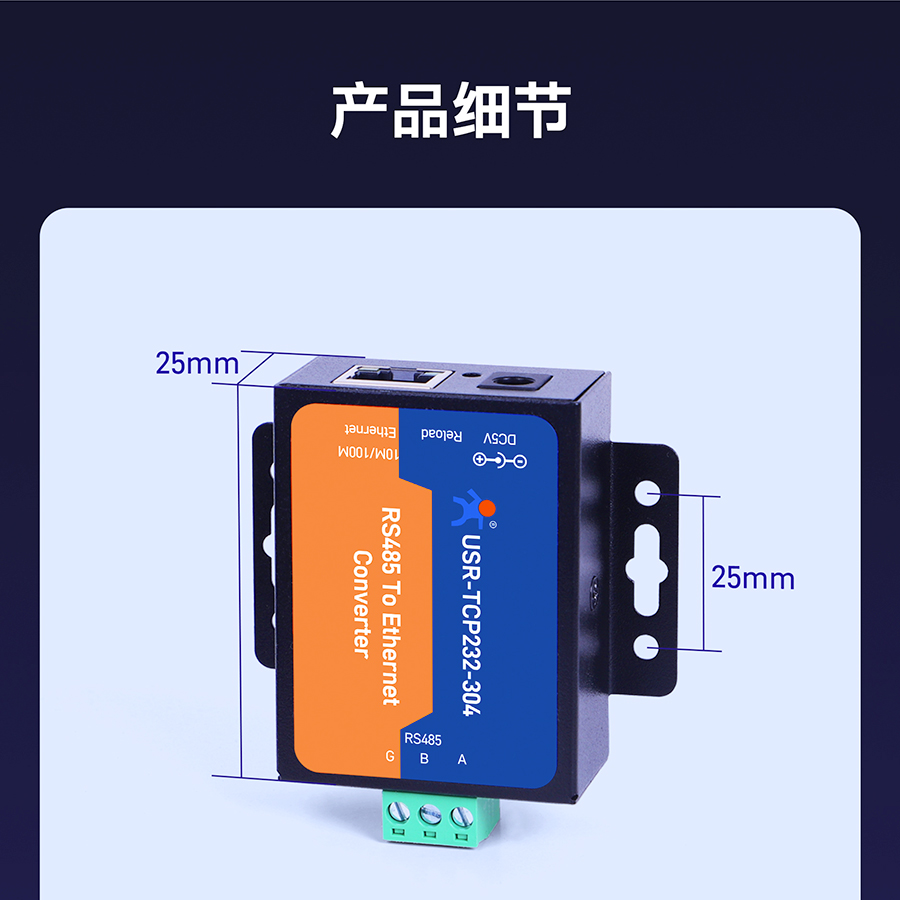

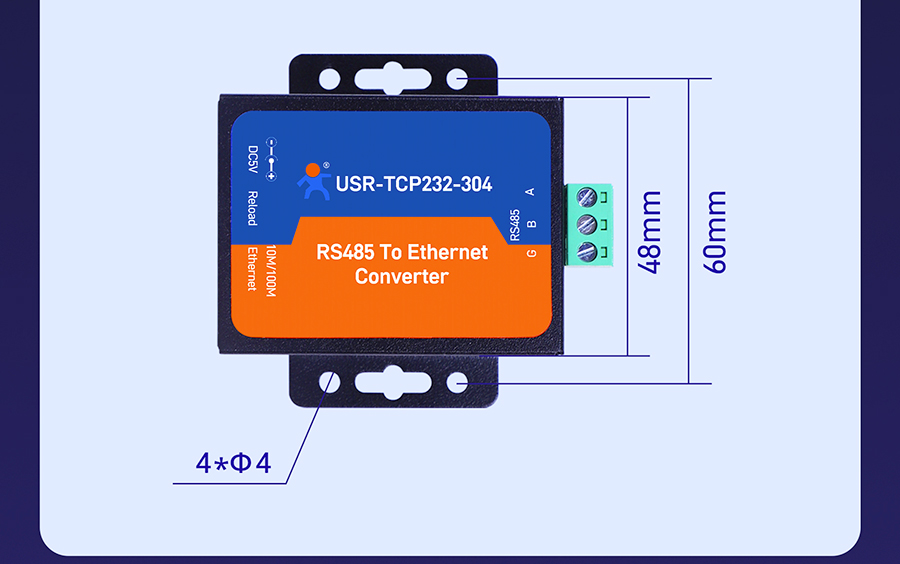

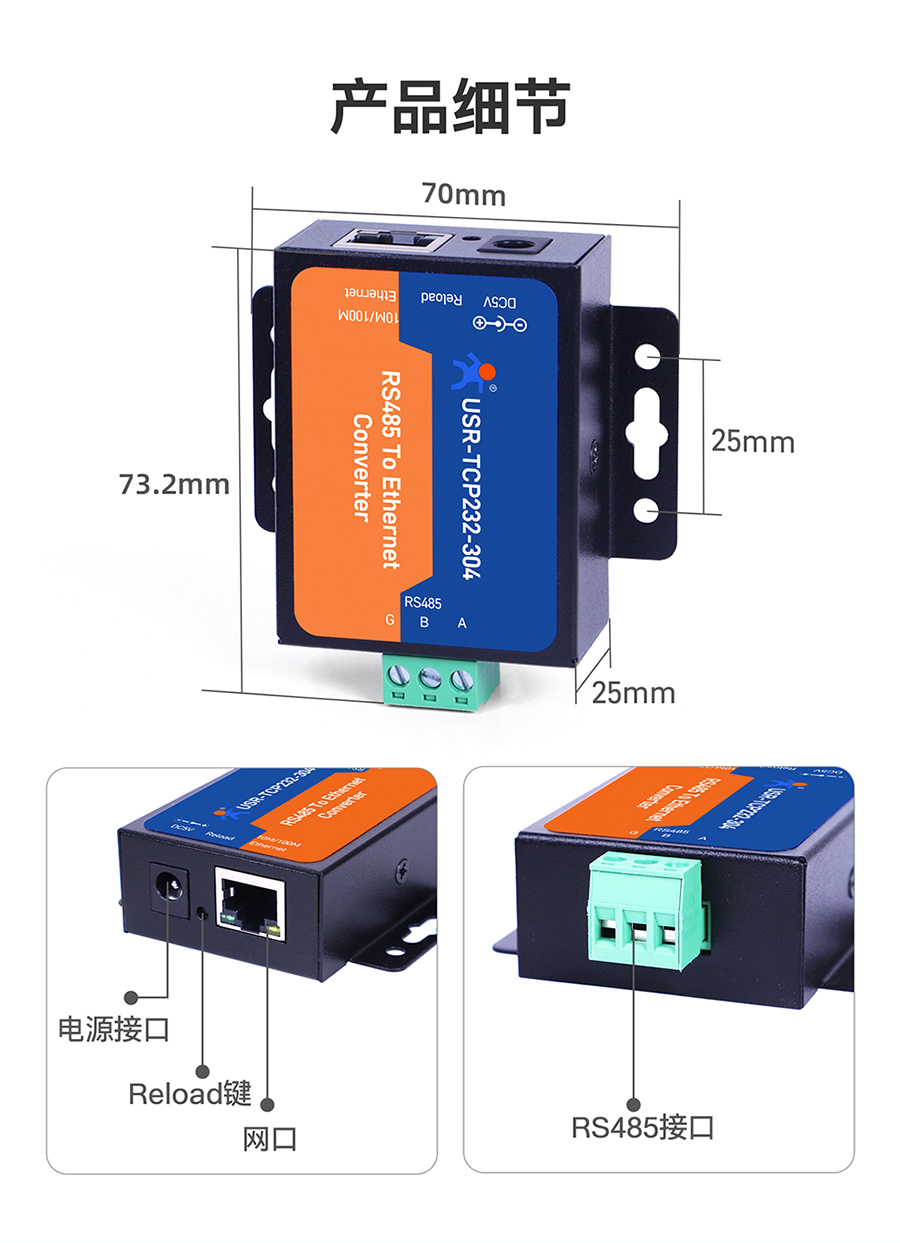

  • 尺寸
  • 71 x 60 x 25(mm)
  • 工作温度
  • -25 ~ 75°C
  • 保存环境
  • -40 ~ 105°C,5 ~ 95% RH(无凝露)
  • 输入电压
  • DC 4.75 ~ 7.0 V
  • 工作电流
  • 150mA(aver)@5V
  • 功耗
  • <1W

更多

  • 安规认证
  • FCC和CE
  • 保修期
  • 2年

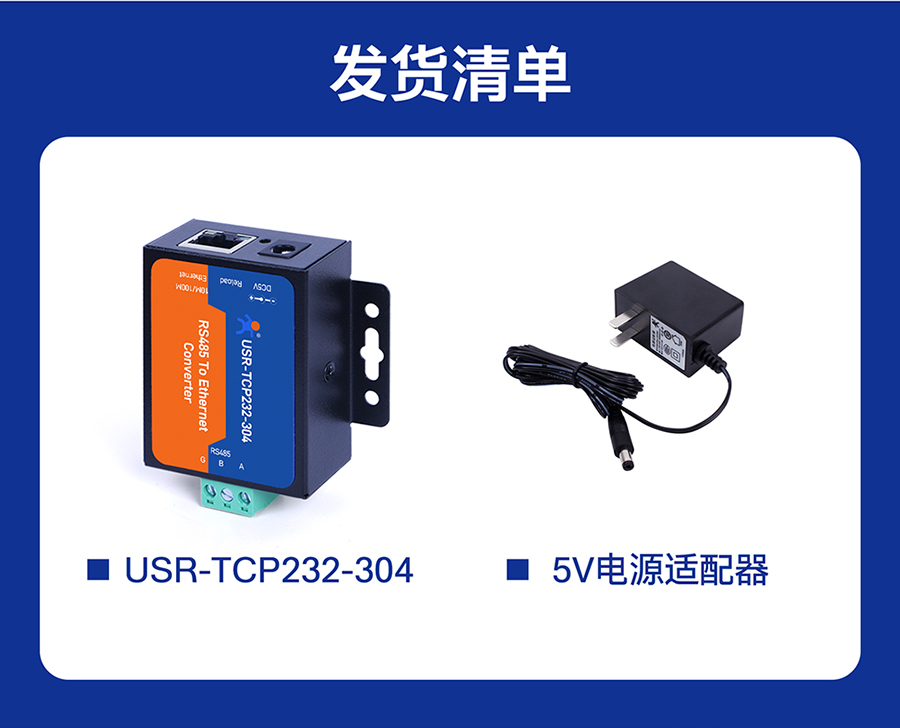

  • 配件
  • 5V1A高品质电源
