USR-TCP232-304多电脑访问数据

2019-10-12

分享到:
{}

一、准备得材料:

1. USR-TCP232-3042.USB485串口线、 3.网线、 4.标准适配器电源、 5.测试软件:USR-TCP232-Test-V1.36.设置软件:USR-M0_V2.2.1.272

二、链接方法:

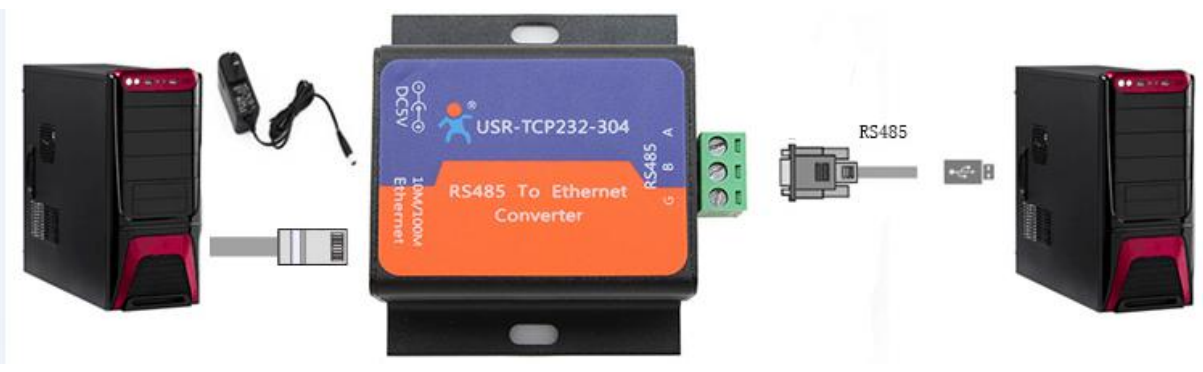

304接入标准得适配器电源,将304得网口和电脑得网口链接起来,通过USB485串口线链接到电脑上。如图所示:



三、测试步骤

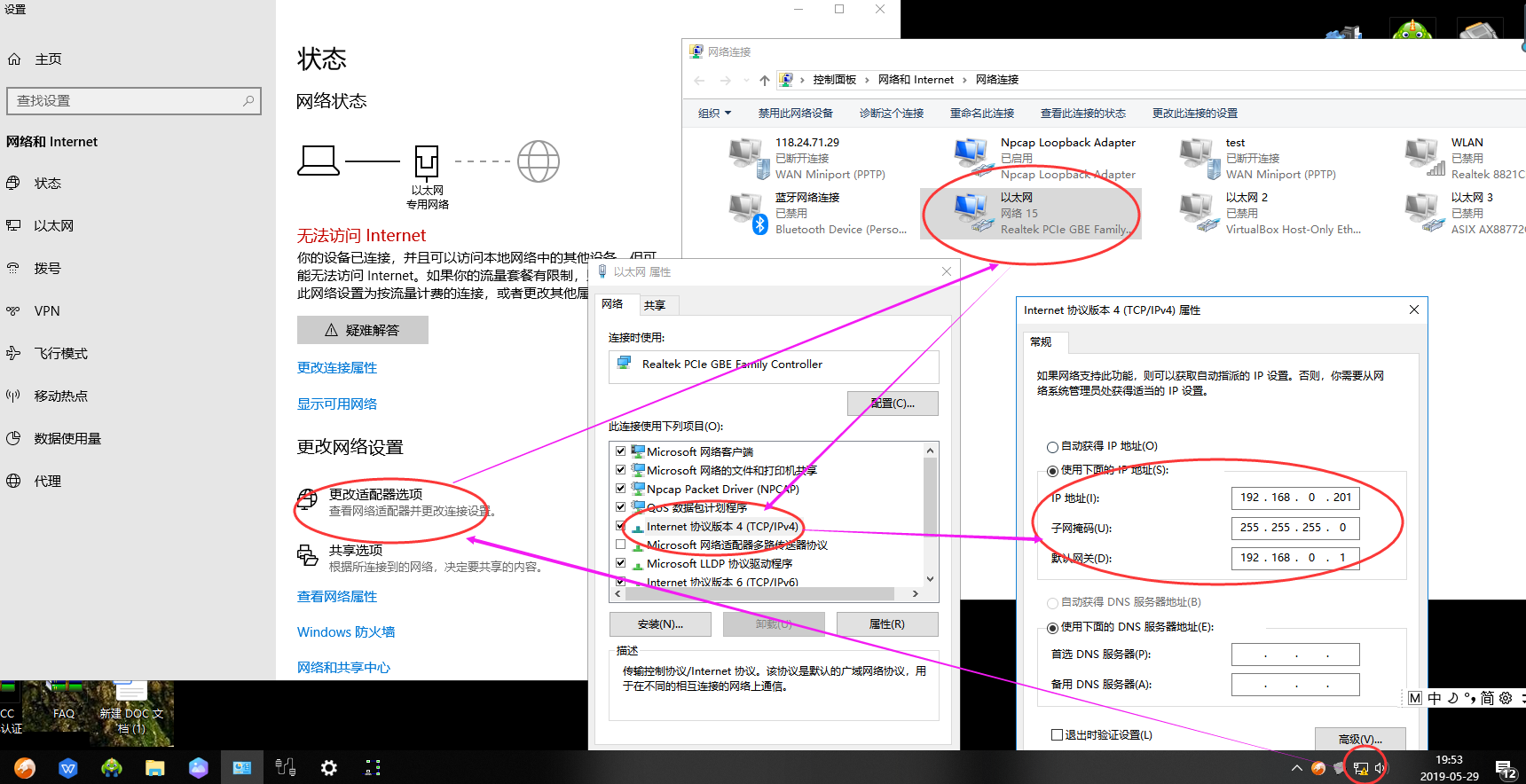

1. 将电脑的IP地址设置为静态IP,地址为:192.168.0.201

(右击网络图标,打开网络和Internet设置,更改适配器,然后选择相应的网卡,修改相应的IP地址)



2. 打开设置软件:USR-M0_V2.2.1.272,点击“搜索设备”,搜索到设备后选中设备,修改304得参数,串口参数测试时可以默认(如果需做改动,可以直接修改),设置“模块工作方式”为“TCP Sever,“本地端口”设置为“1234”,然后点击“保存参数”。

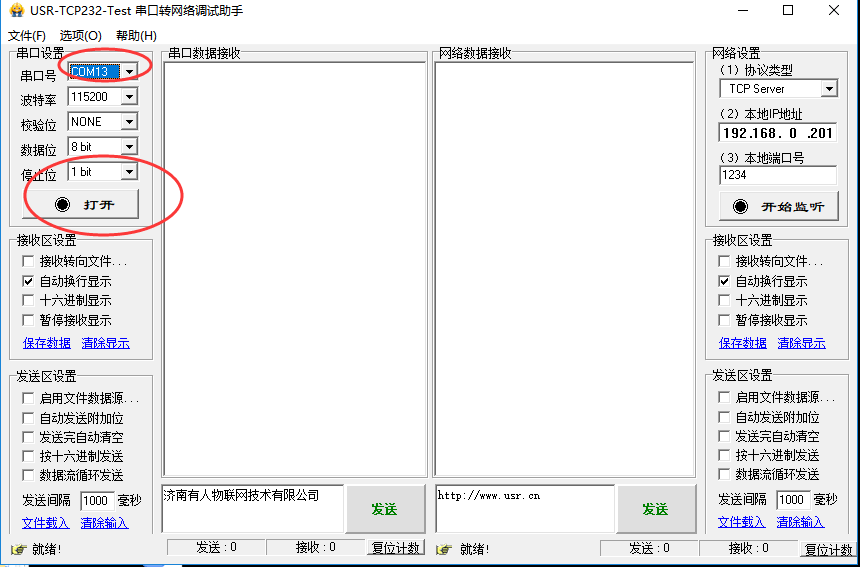

3. 打开测试软件:USR-TCP232-Test-V1.3,选择相应com口(我得电脑右击->属性->设备管理器,com口中可以看到),然后将串口得设置和设备得串口参数一一对应,对应好打开com口。如图所示:



4. 打开3个测试软件:USR-TCP232-Test-V1.3,分别与我们得模块建立socket链接,如图所示:



5. COM口发送数据,三个测试软件(可以理解为3台电脑都可以收到数据)

如图所示:





6. 分别从三个测试软件向串口发,他分别收到三个软件得数据:

如图所示:
