USR-TCP232-304 局域网内和虚拟串口软件通讯测试
2020-03-23


http://www.usr.cn/Down/USR-TCP232-304-software-V1.0.4.pdf

11页304工作模式

http://www.usr.cn/Product/72.html

虚拟串口软件下载连接

http://www.usr.cn/Download/257.html

M0设置软件下载连接



备注:建议使用时,304设置TCP client,虚拟串口设置TCP server

304使用的是485,半双工,数据不能双向同时传输。



一、调试方法准备工作:

USR-TCP232-304使用直流电源适配器5V供电。只能5V供电。

USR-TCP232-304 USB-RS485串口线接电脑和USR-TCP232-304

USR-TCP232-304网口用网线连接电脑网口,电脑IPUSR-TCP232-304IP设置同一网段。

(或者USR-TCP232-304网口用网线接路由器,电脑也连接同一个路由器。USR-TCP232-304用串口设置软件设置DHCP,动态获取IP



二、静态IPUSR-TCP232-304与虚拟串口通讯

1、硬件连接:

USR-TCP232-304使用直流电源适配器5V供电。只能5V供电。

USR-TCP232-304 USB-RS485串口线接电脑和USR-TCP232-304

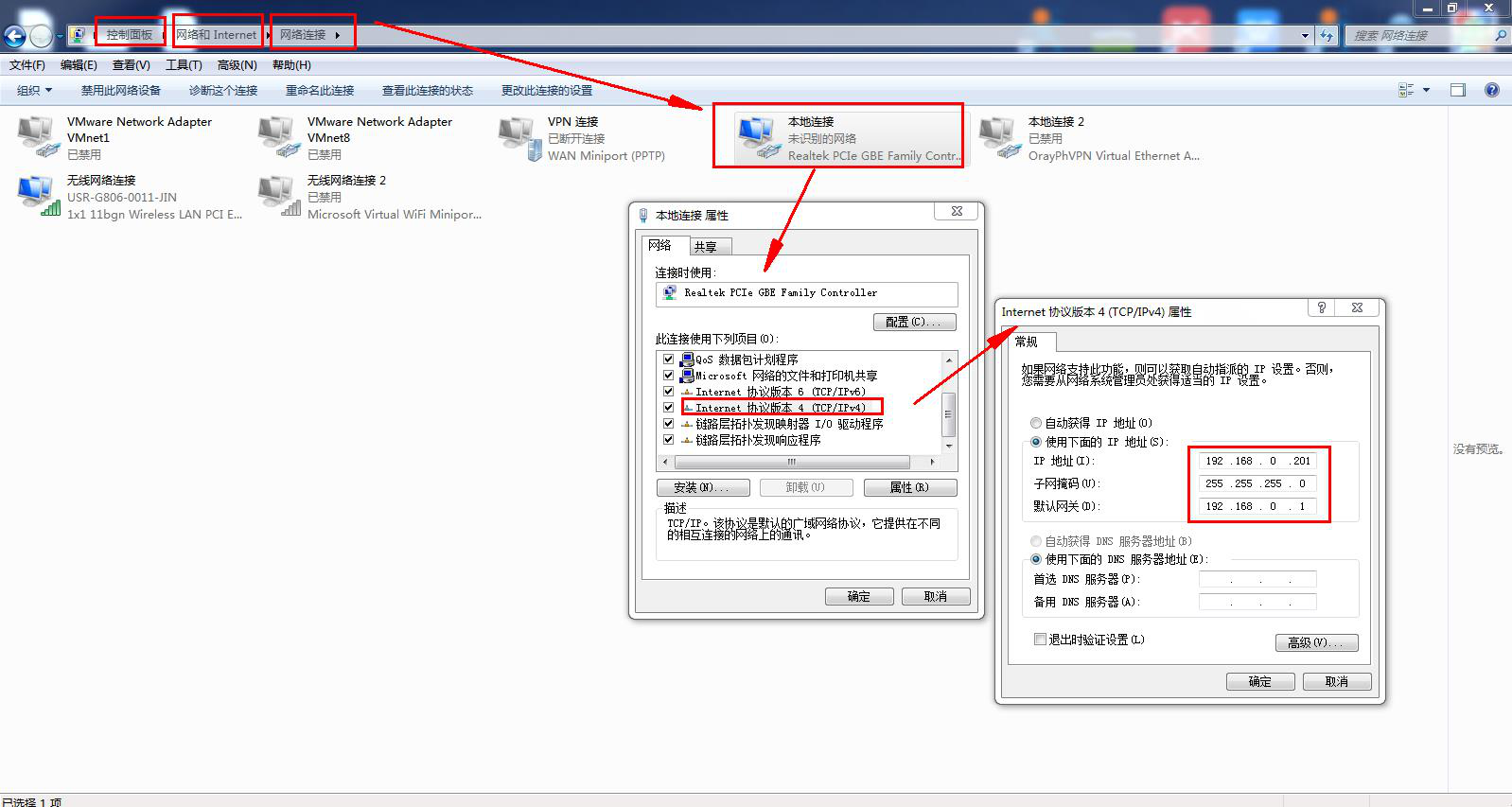

USR-TCP232-304网口用网线连接电脑网口,电脑IPUSR-TCP232-304IP设置同一网段。USR-TCP232-304默认IP192.168.0.7。因此电脑设置静态IP192.168.0.201,子网掩码 255.255.255.0,网关192.168.1.1

2、网络搜索IP:

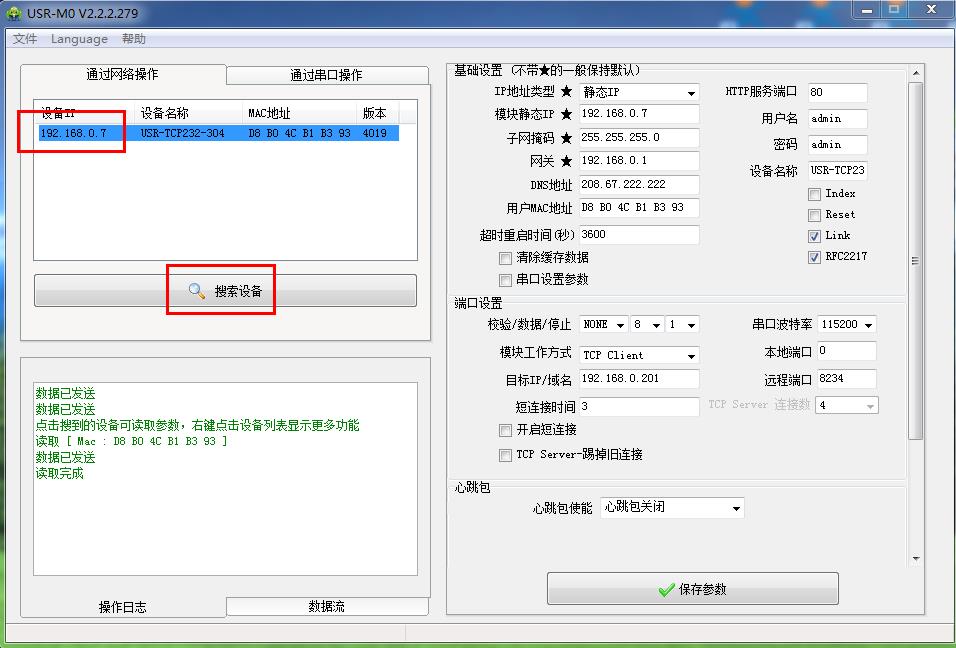

M0设置软件搜索USR-TCP232-304IP。确认是192.168.0.7





3、304设置TCP server,虚拟串口设置TCP client:

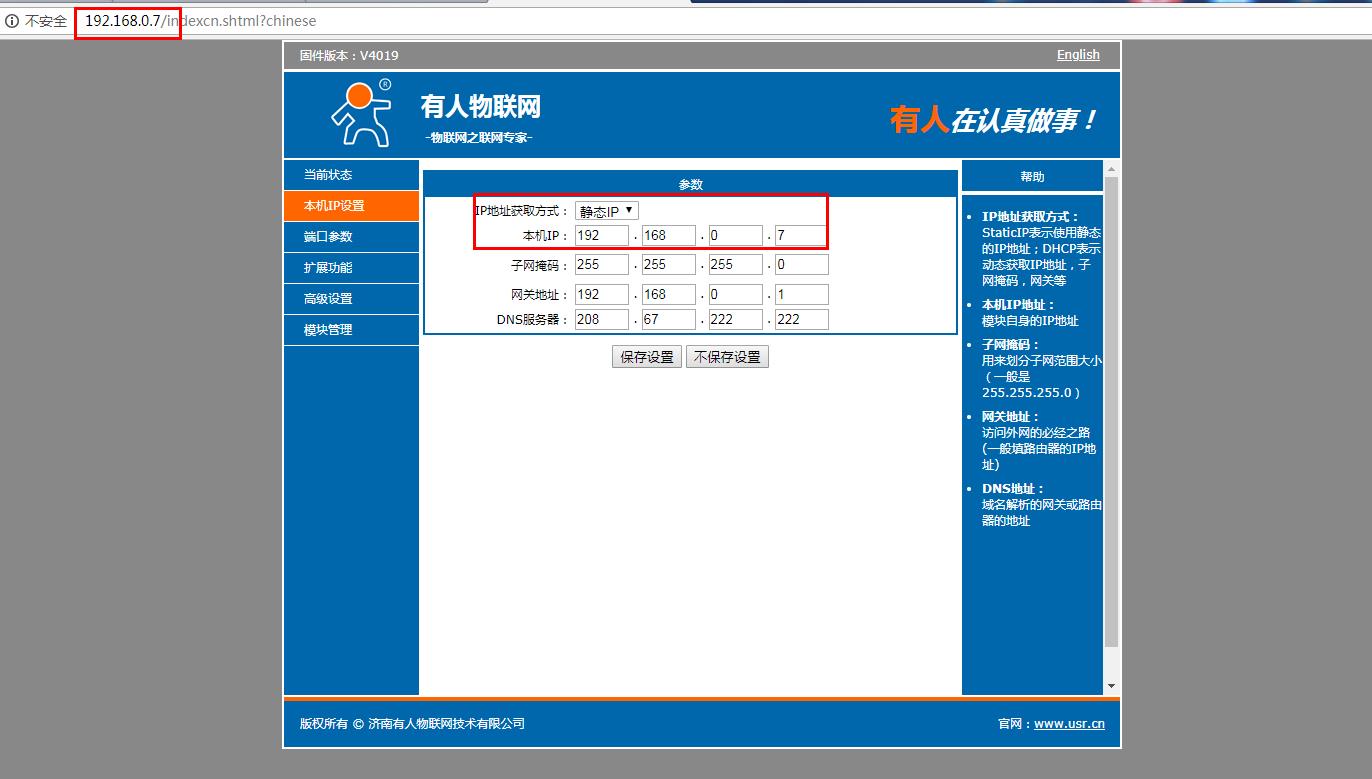

在电脑打开浏览器,输入静态IP192.168.0.7 登录USR-TCP232-304的内置网页。

登录用户名是admin,密码是admin。

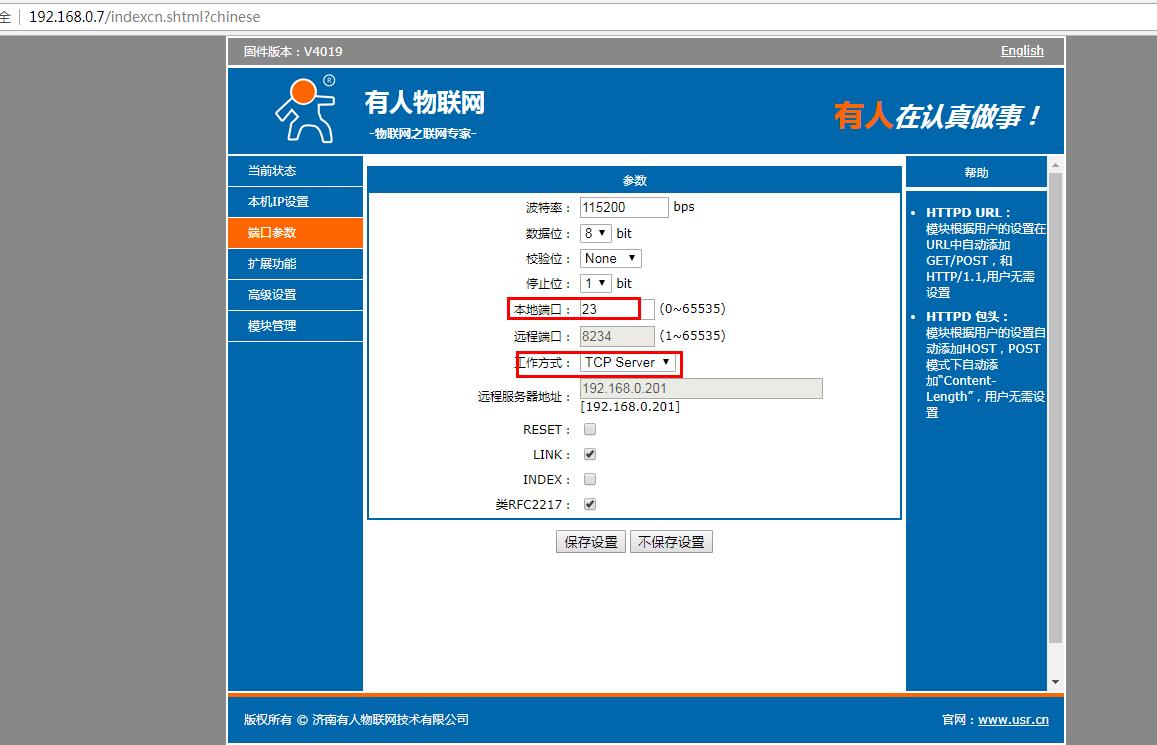

网页检查串口参数,工作方式设置TCP server,本地端口号默认是23,网页设置参数保存设置,需要重启304.

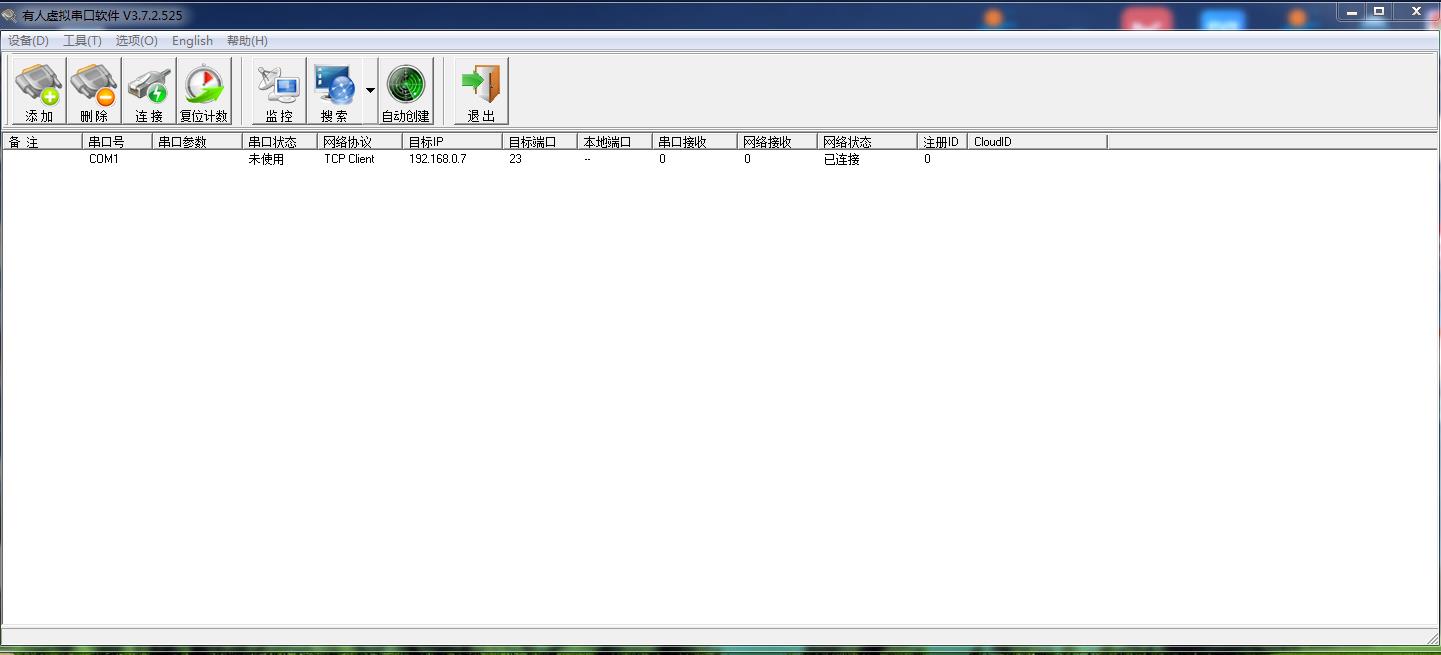

虚拟串口软件手动添加一个COM1,网络协议设置TCP client,目标IP填192.168.0.7,目标端口填23。

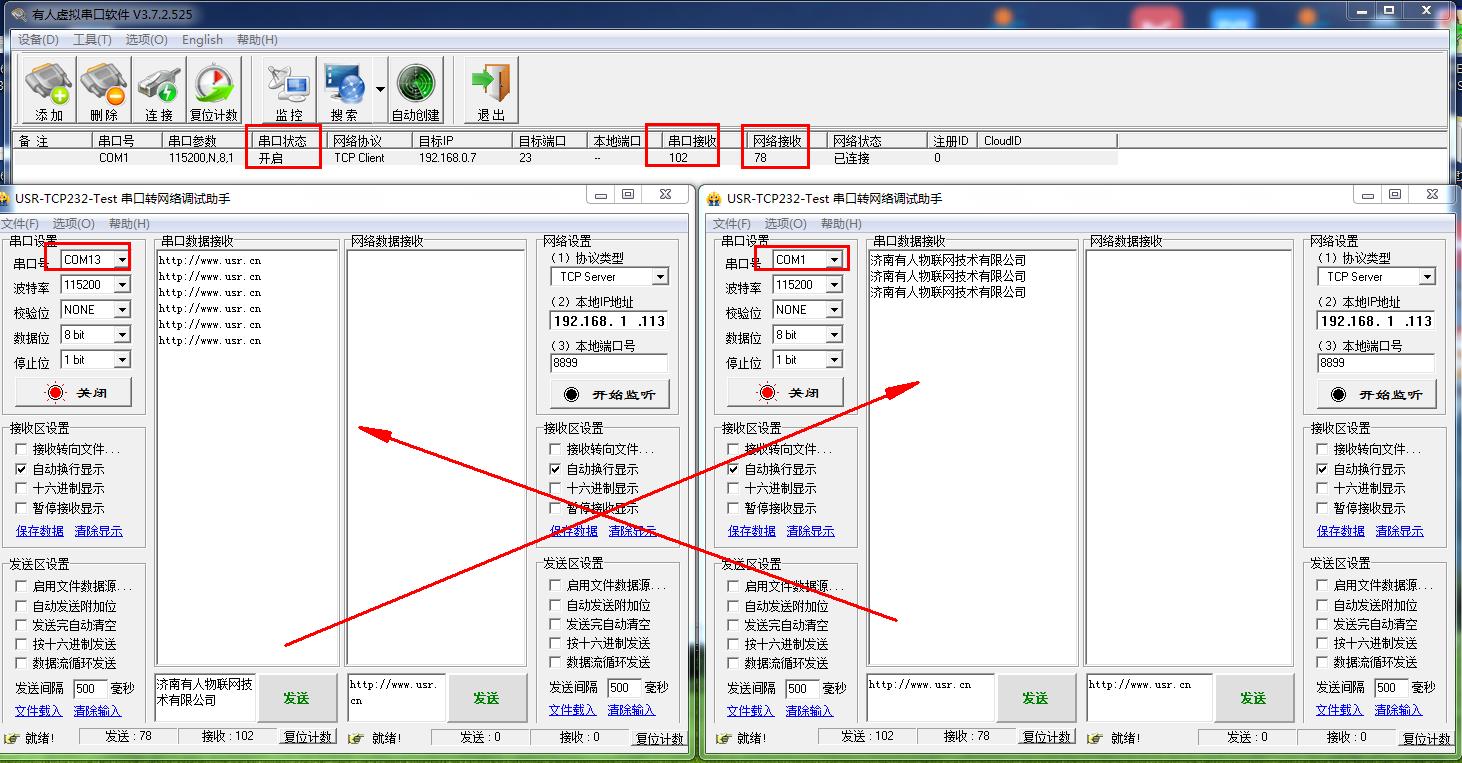

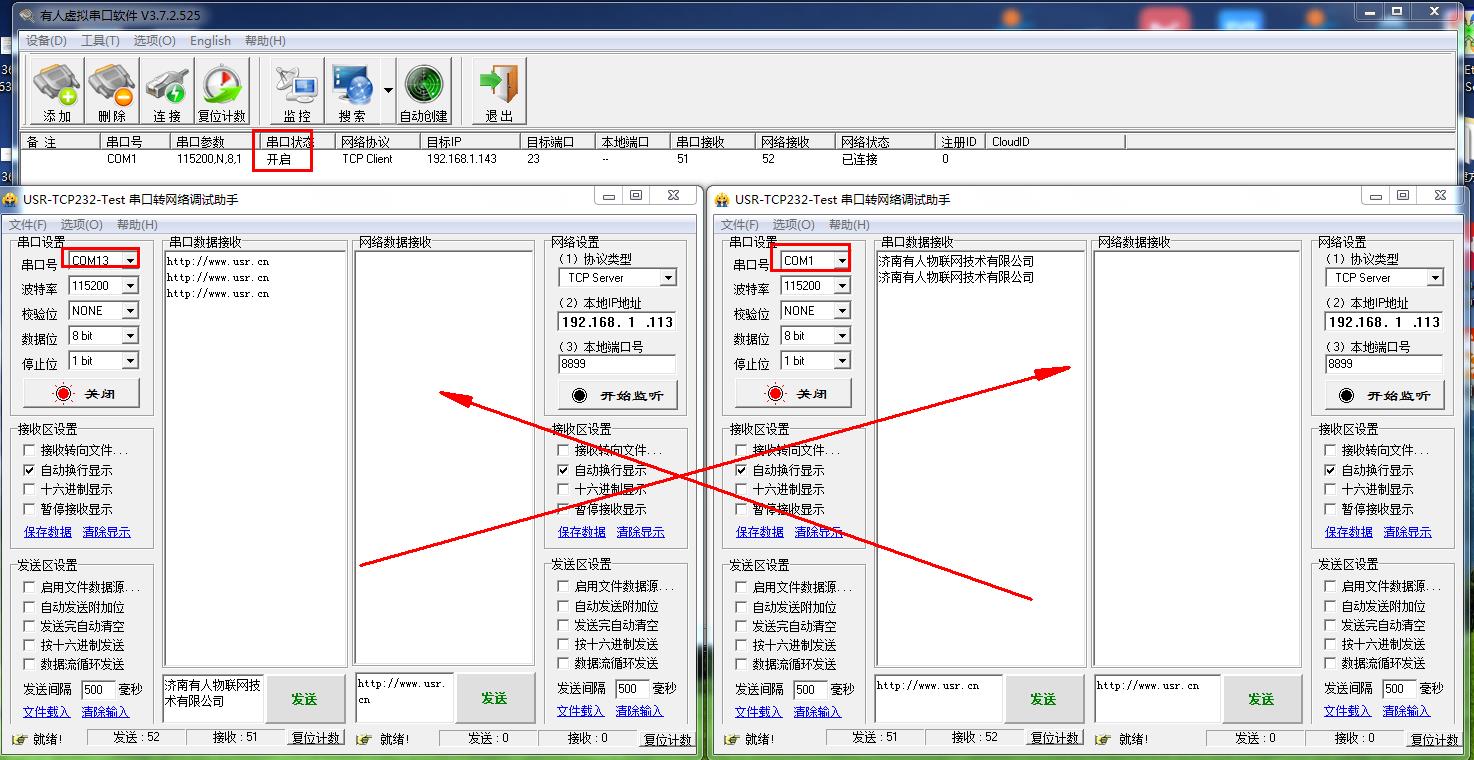

在电脑上,打开2个串口助手,USR-TCP232-TEST软件。

分别打开USR-TCP232-304实际串口COM13,虚拟串口COM1。

串口参数设置和USR-TCP232-304串口参数一致,测试实际串口和虚拟串口之间的数据传输。







4、304设置TCP client,虚拟串口设置TCP server:

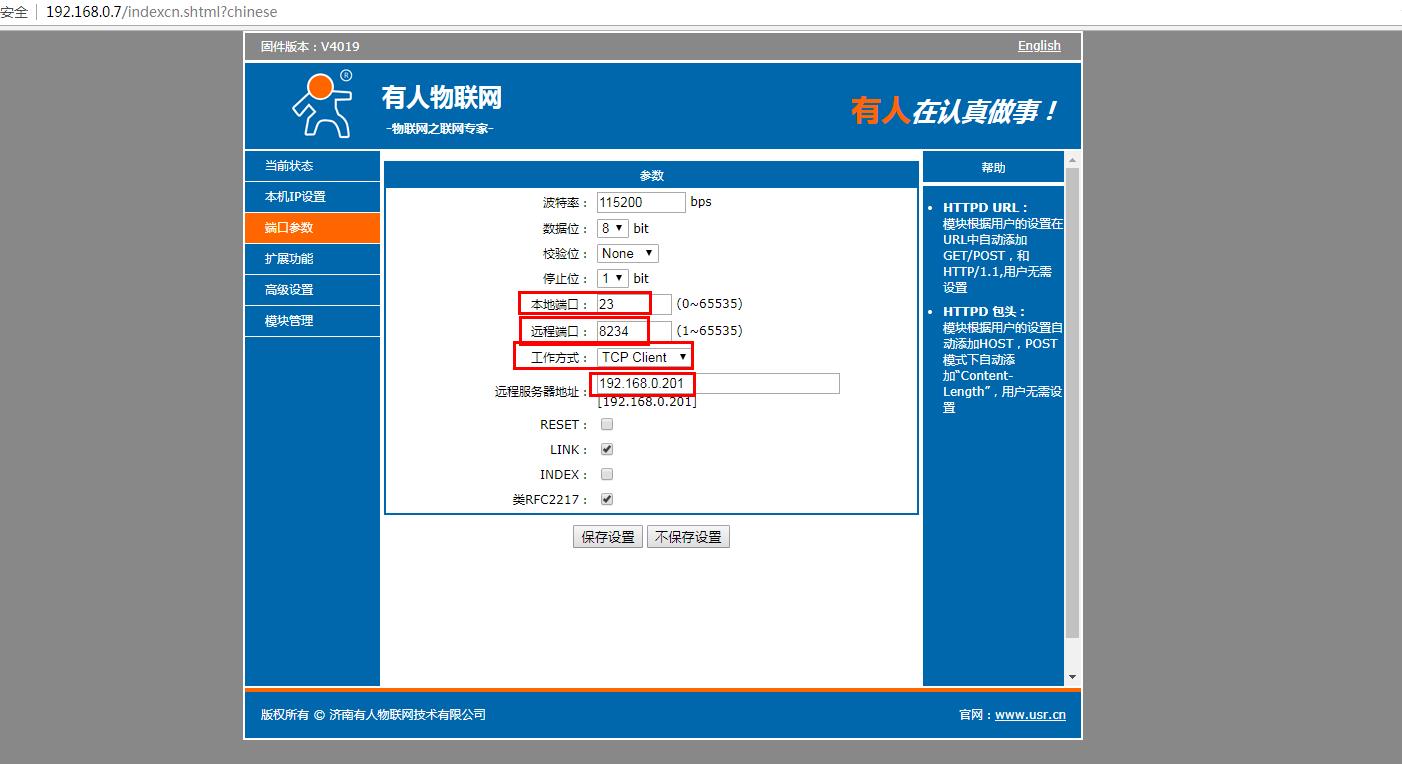

网页检查串口参数,工作方式设置TCP client,本地端口号设置23,远程端口设置8234,本地端口不要设置和其他端口重复。本地端口也可以设置为0,建立TCP连接后,本地端口是随机分配的。远程服务器地址填虚拟串口软件所在电脑的IP。192.168.0.201

,网页设置参数保存设置,需要重启304.

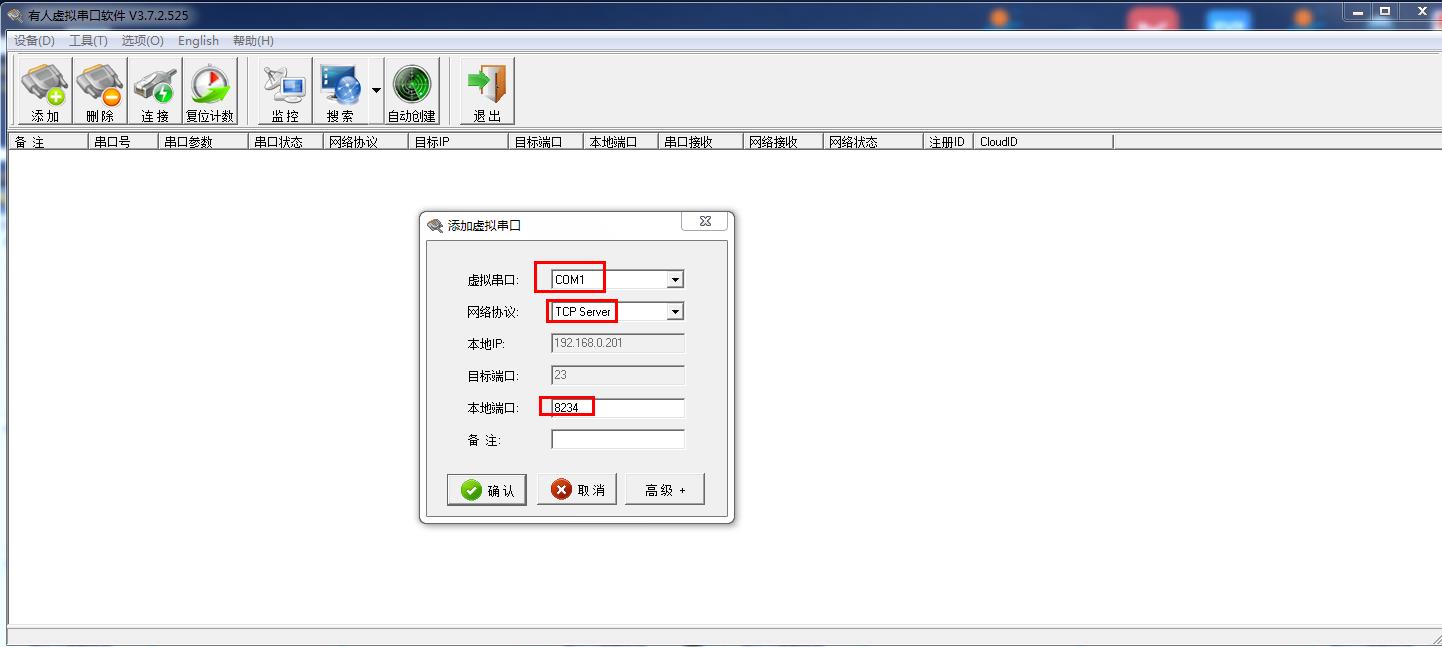

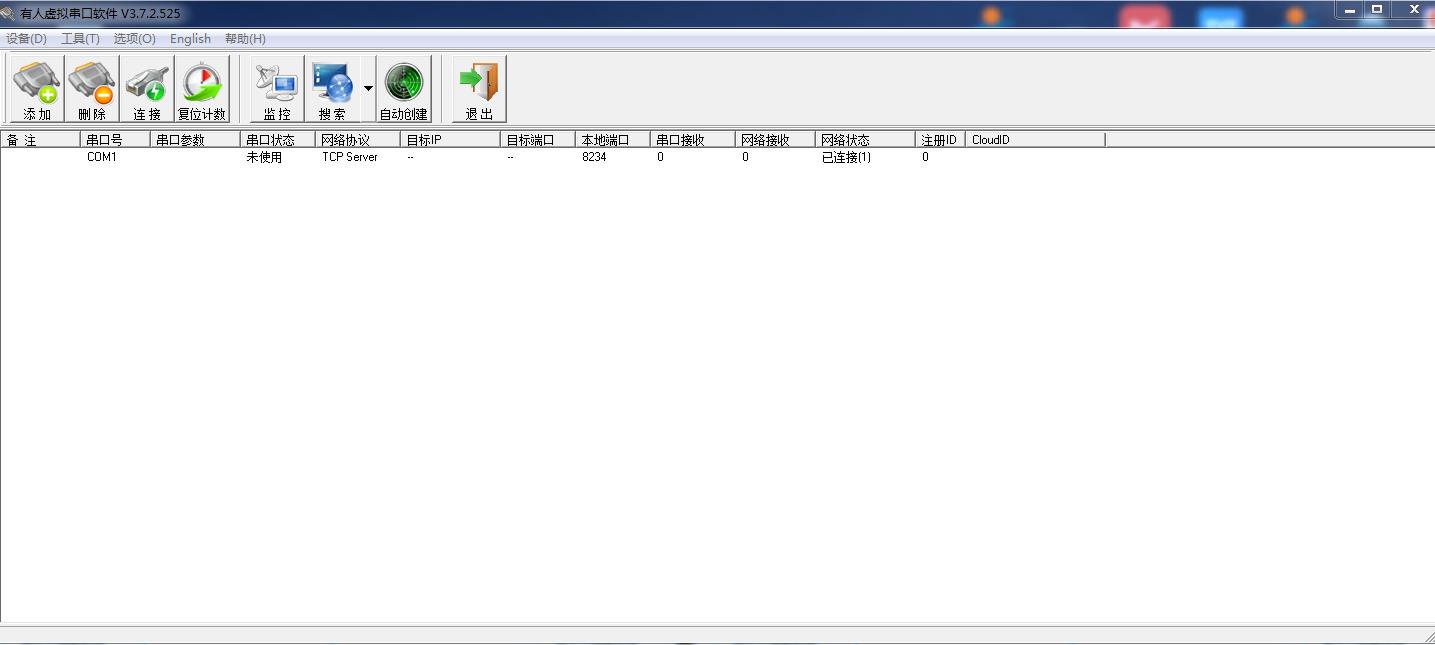

虚拟串口软件手动添加一个COM1,网络协议设置TCP server,本地端口填8234。

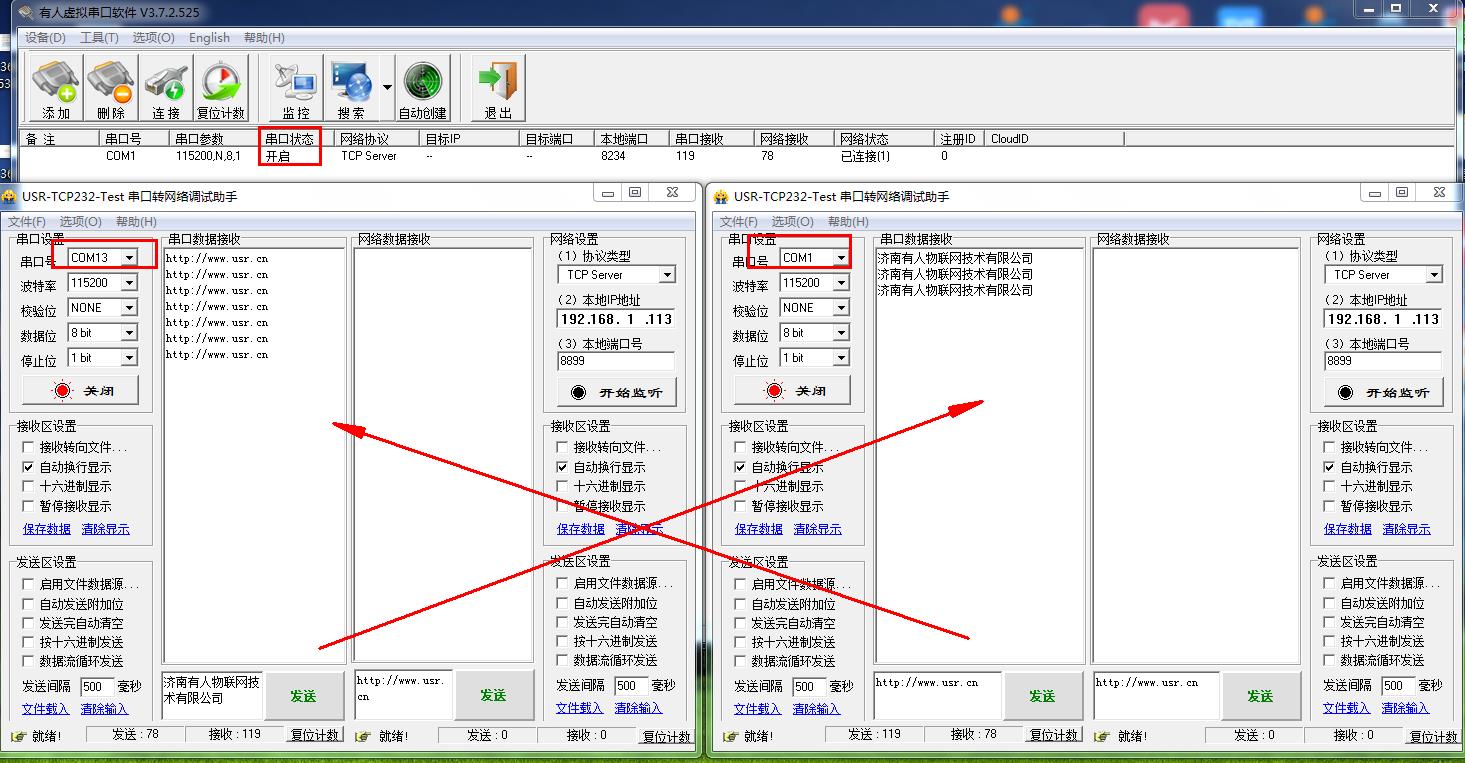

在电脑上,打开2个串口助手,USR-TCP232-TEST软件。

分别打开USR-TCP232-304实际串口COM13,虚拟串口COM1。

串口参数设置和USR-TCP232-304串口参数一致,测试实际串口和虚拟串口之间的数据传输。





三、DHCP动态获取IP时,USR-TCP232-304MODBUS RTU从机

1、硬件连接:

USR-TCP232-304使用直流电源适配器5V供电。只能5V供电。

USR-TCP232-304 USB-RS485串口线接电脑和USR-TCP232-304

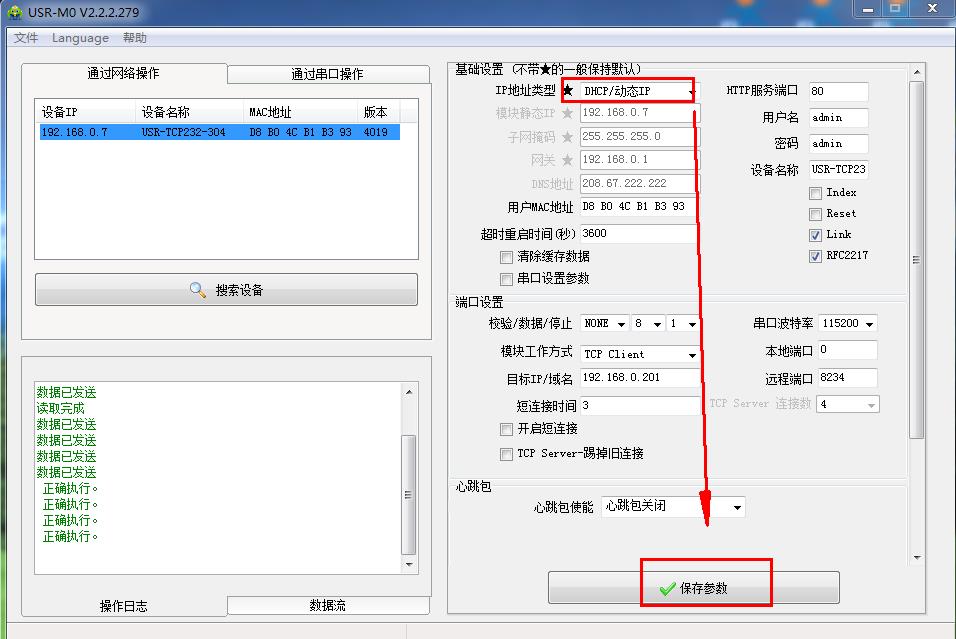

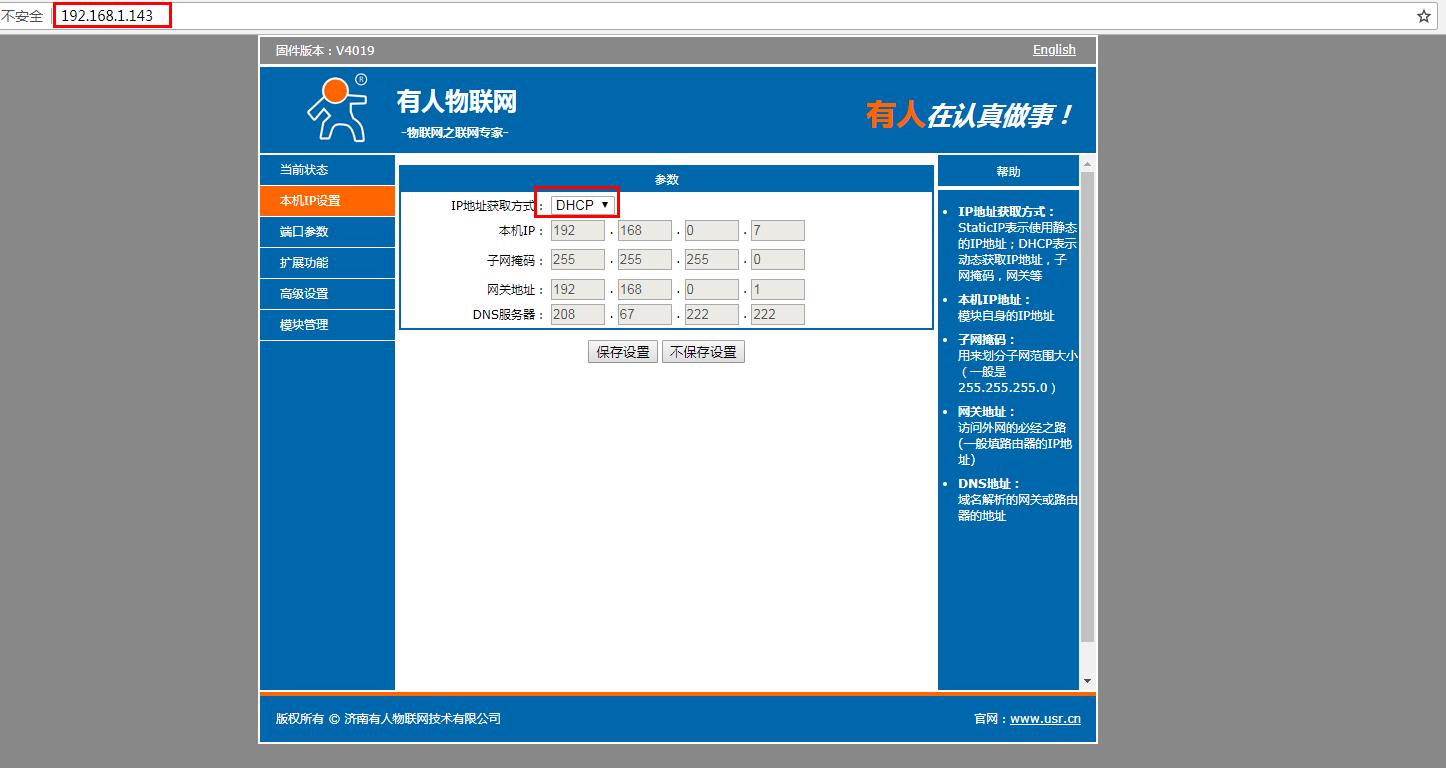

USR-TCP232-304网口用网线接路由器,电脑也连接同一个路由器。USR-TCP232-304M4设置软件设置DHCP,动态获取IP



2、网络搜索IP:

M0设置软件搜索USR-TCP232-304IP 192.168.1.143



3、304设置TCP server,虚拟串口设置TCP client:

在电脑打开浏览器,输入静态IP192.168.1.143 登录USR-TCP232-304的内置网页。

登录用户名是admin,密码是admin。

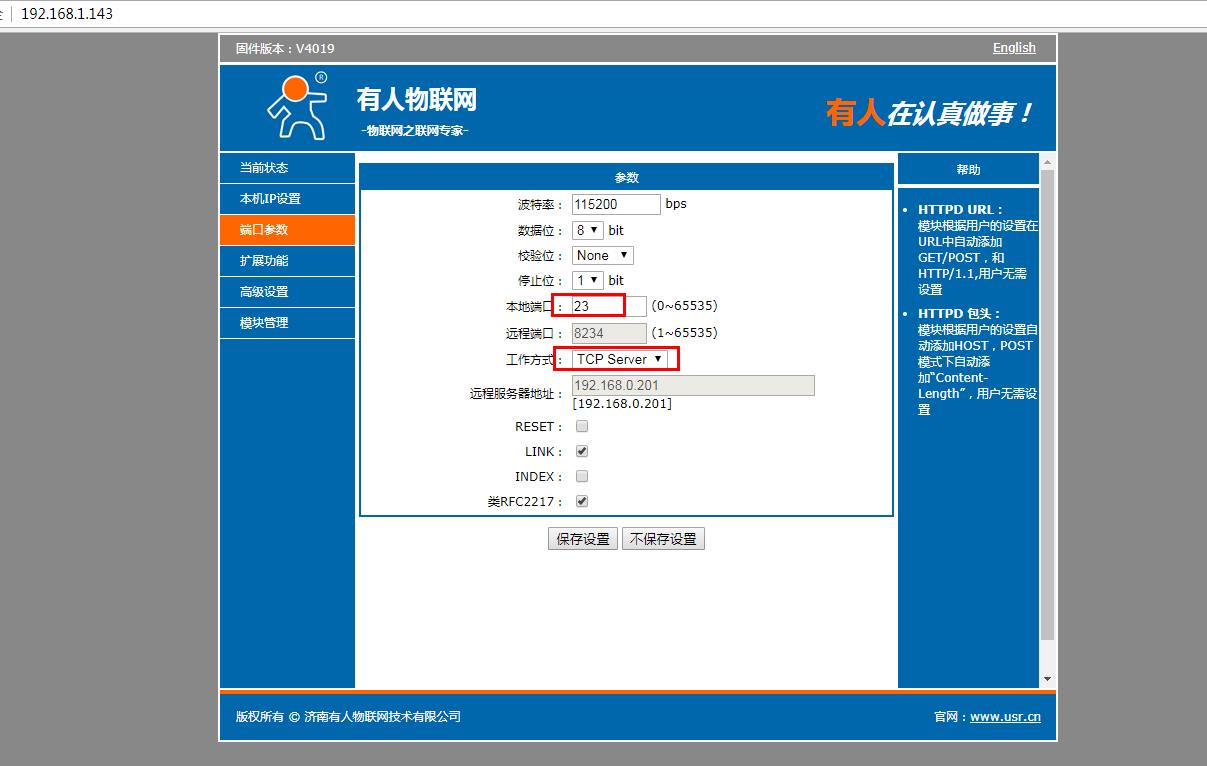

网页检查串口参数,工作方式设置TCP server,本地端口号默认是23,网页设置参数保存设置,需要重启304.

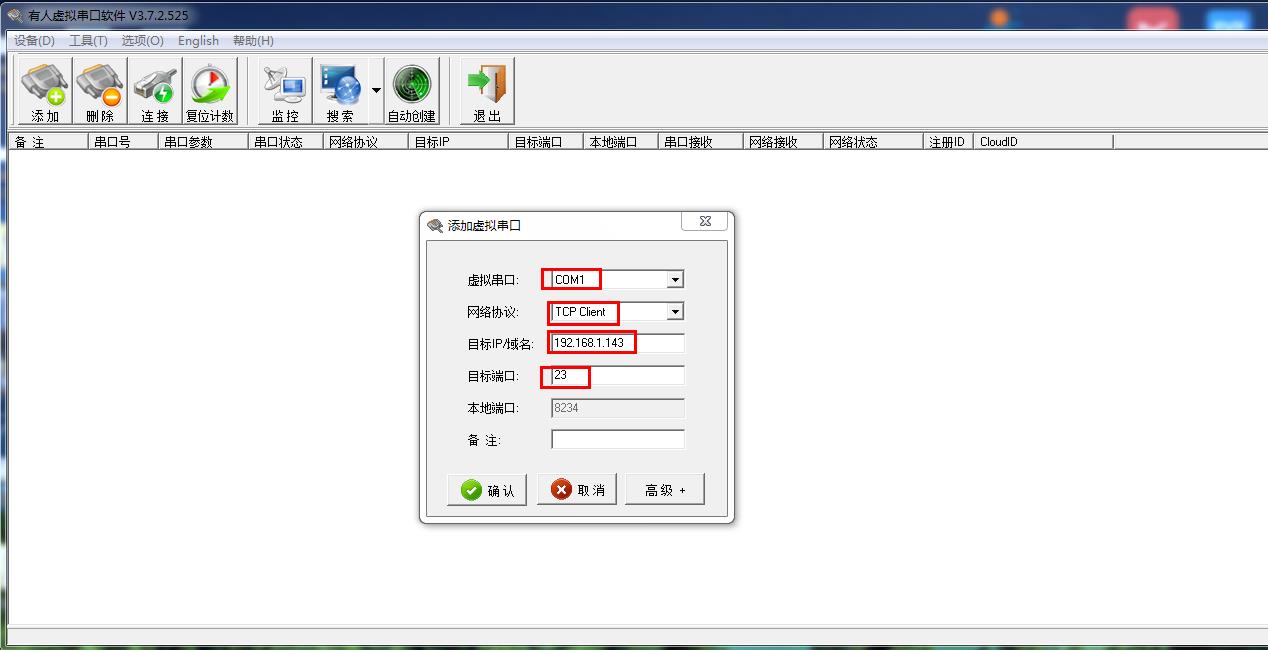

虚拟串口软件手动添加一个COM1,网络协议设置TCP client,目标IP填192.168.1.143,目标端口填23。











在电脑上,打开2个串口助手,USR-TCP232-TEST软件。

分别打开USR-TCP232-304实际串口COM13,虚拟串口COM1。

串口参数设置和USR-TCP232-304串口参数一致,测试实际串口和虚拟串口之间的数据传输。





4、304设置TCP client,虚拟串口设置TCP server:

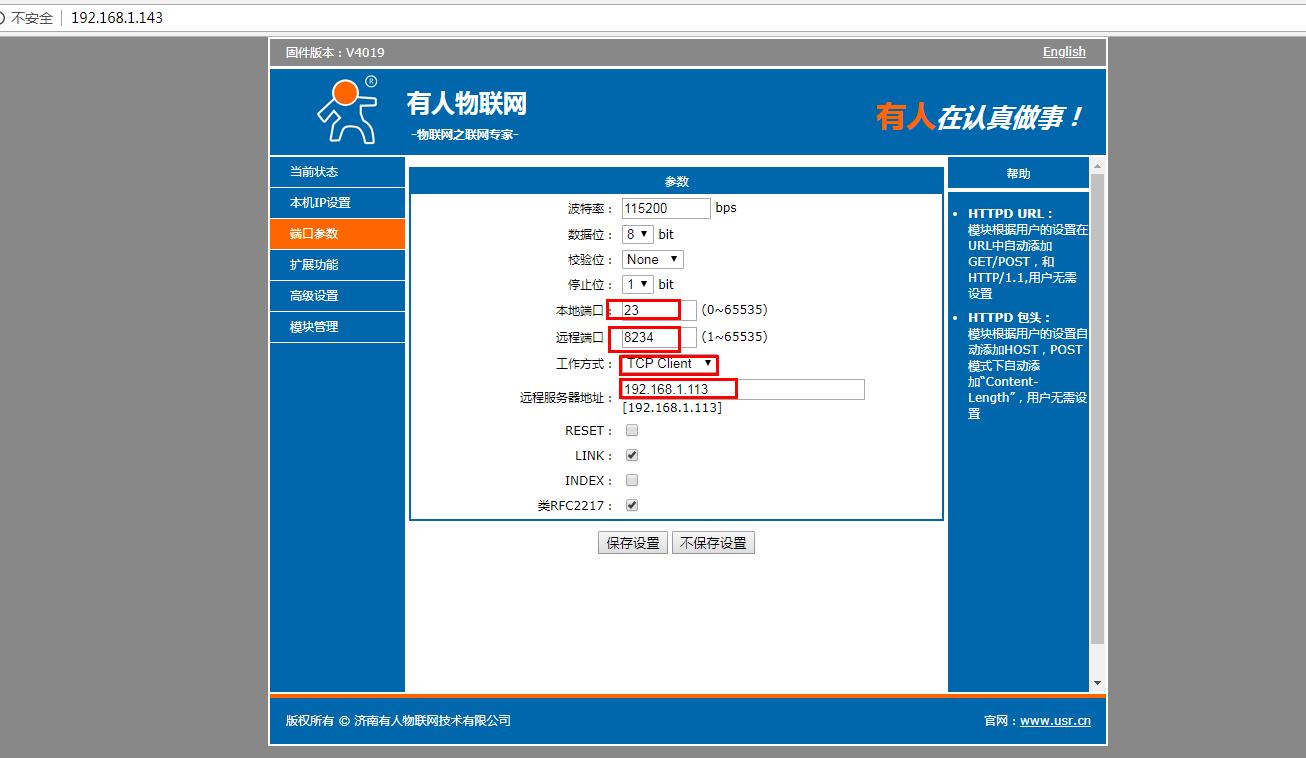

网页检查串口参数,工作方式设置TCP client,本地端口号设置23,远程端口设置8234,本地端口不要设置和其他端口重复。本地端口也可以设置为0,建立TCP连接后,本地端口是随机分配的。远程服务器地址填虚拟串口软件所在电脑的IP。192.168.1.113

网页设置参数保存设置,需要重启304.

虚拟串口软件手动添加一个COM1,网络协议设置TCP server,本地端口填8234。









在电脑上,打开2个串口助手,USR-TCP232-TEST软件。

分别打开USR-TCP232-304实际串口COM13,虚拟串口COM1。

串口参数设置和USR-TCP232-304串口参数一致,测试实际串口和虚拟串口之间的数据传输。
