USR-DR302 使用HTTP GET方式向网页服务器提交数据
2020-03-20


一、简介:HTTPD_Client主要应用于网页服务器,串口服务器发送的数据,可以透传到网页服务器接收。网页服务器返回数据给串口服务器的串口。用于监控串口设备。

二、实现功能:实现单片机或者串口设备发送数据,通过串口服务器,可以直接发送到网页服务器上,网页服务器可以接收数据,对数据进行判断存储等操作,web服务器根据串口设备请求数据,反馈相应的控制指令。

三、解决问题: 串口服务器一般透明传输数据是通过TCP 或者UDP 协议,以socket通讯的方式与服务器建立链接,目前有许多控制和管理设备的方式不是通过SOCKET通讯,是通过web网页管理和控制串口设备,只需要用户可以上网,通过浏览器即可控制和查询串口设备的数据状态等信息。

四、所需资料:

1、DR302说明书:http://www.usr.cn/Down/USR-DR302_V1.0.1.pdf

2、DR302软件设计手册:http://www.usr.cn/Down/USR-DR302_software_V1.0.1.pdf

3、DR302设置软件:http://www.usr.cn/Download/257.html

4、串口调试助手:http://www.usr.cn/Download/27.html

五、网页服务器测试。

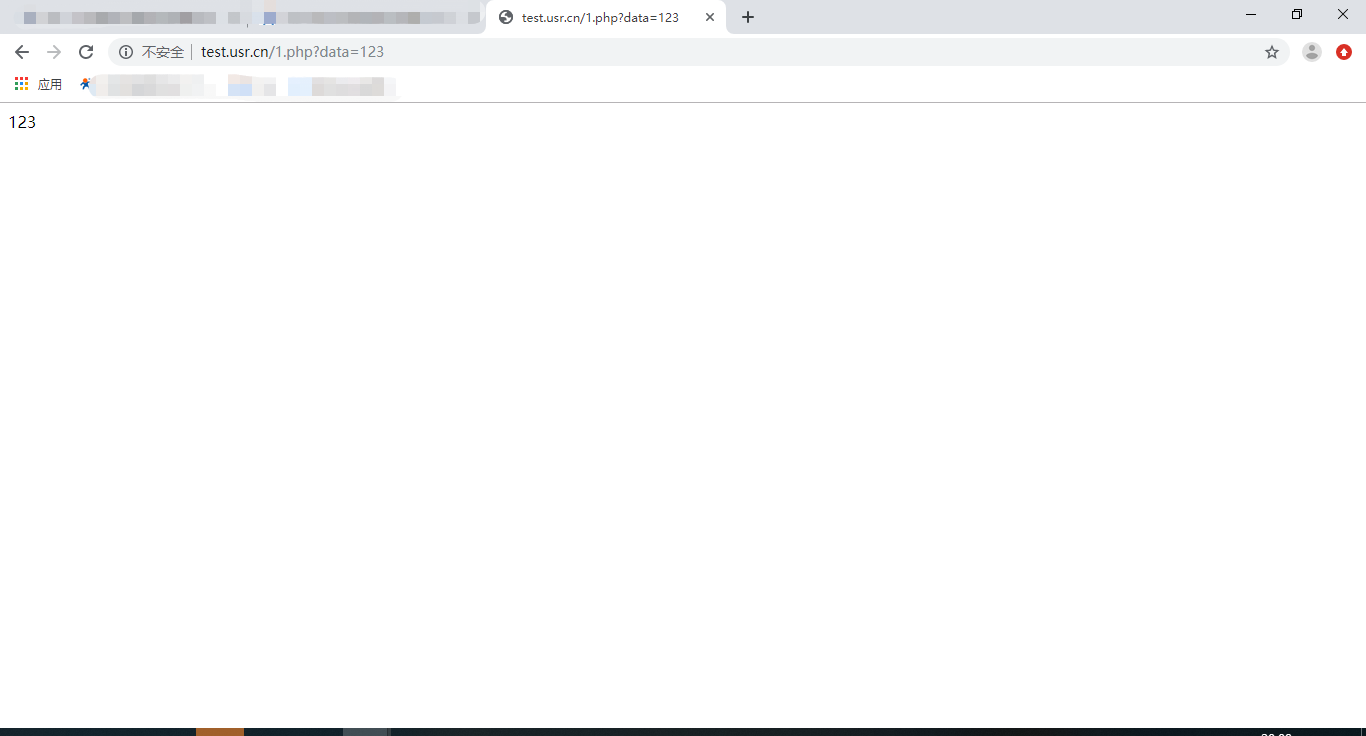

在网页上输入网页服务器的地址、路径和请求数据(下图以我们测试服务器为例)



、测试

1、将302(USR-DR302,简称 302)的串口通过串口线(或USB 转串口线)与PC相连接,通过网线将 302 的网口 PC 的网口相连接,检测硬件连接无错误后,接入我们配送的电源适配器,给 302 供电。

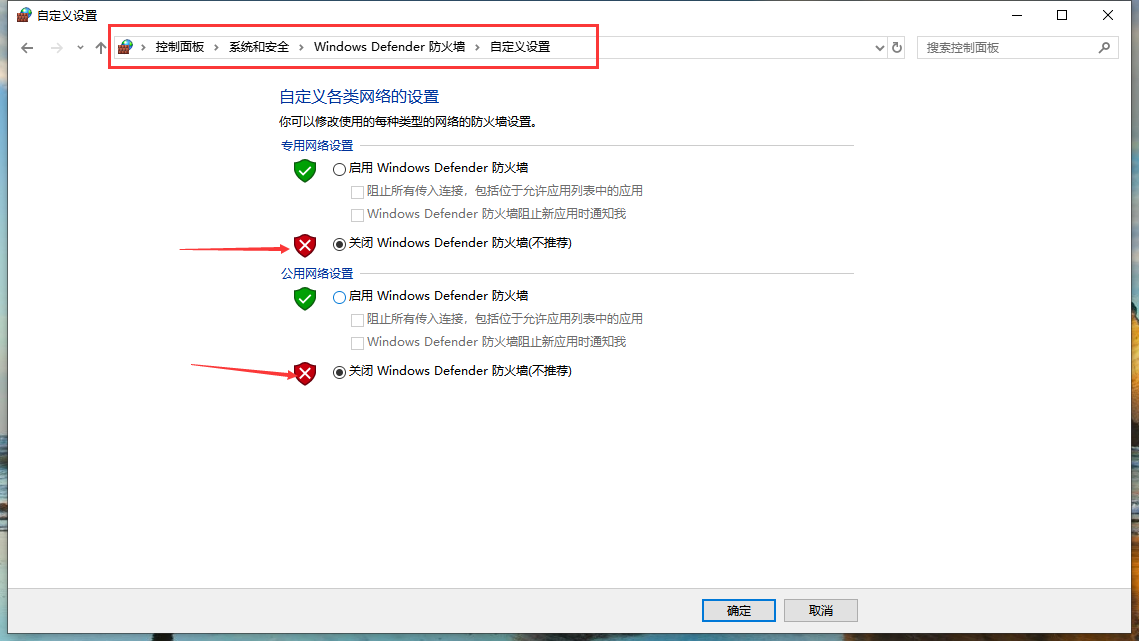

2、按路径:控制面板--->网络和Internet--->网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

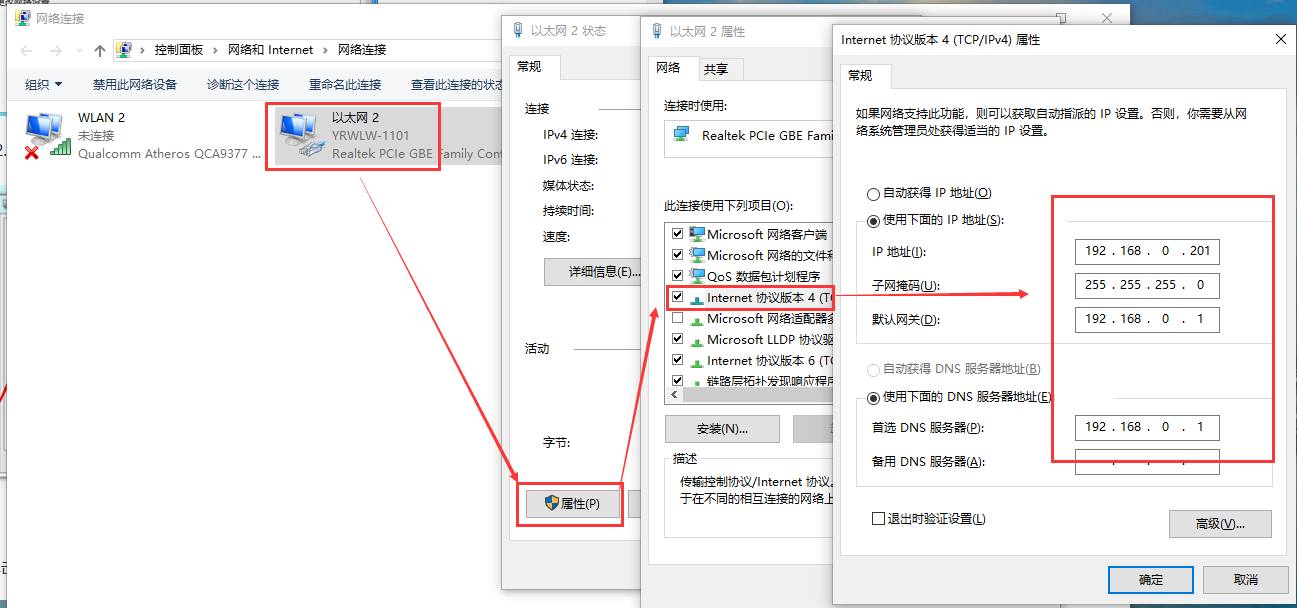

3、给电脑设置静态IP,设置成302默认连接的 IP:192.168.0.201

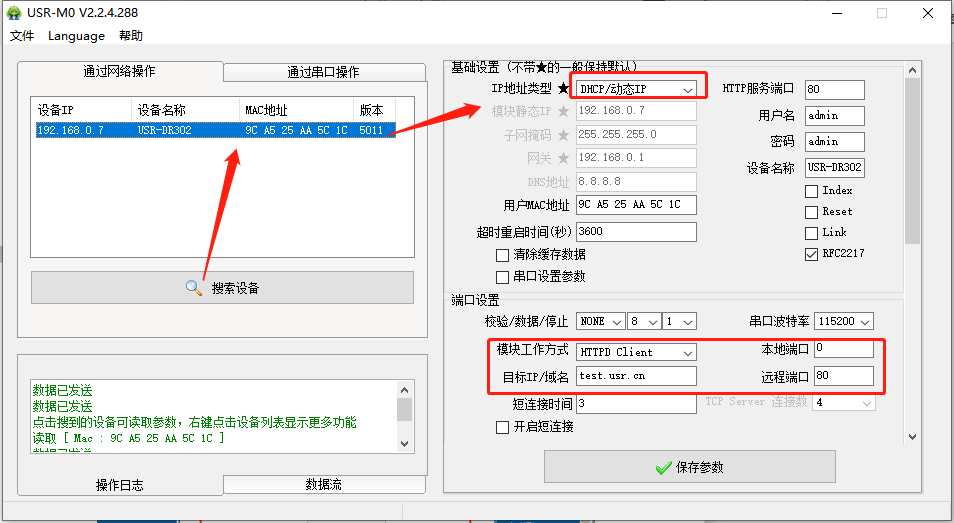

4、打开设置软件

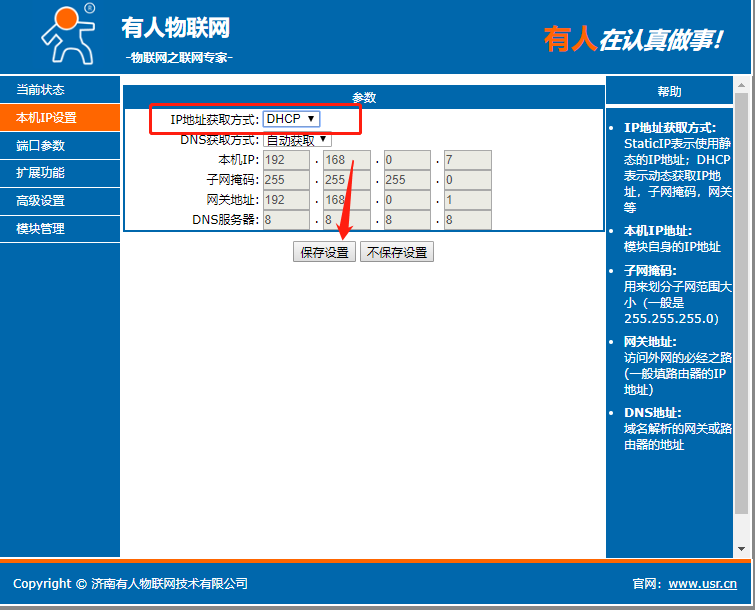

点击“搜索设备”当搜索列表中出现301的设备后,单击搜索到的设备,IP设置为DHCP,模块设置为Httpd Client模式,请求方式GETURL/1.php?,设置服务器地址test.usr.cn,端口80,设置并保存所有参数,重启模块。(本说明文档使用为有人测试服务器)

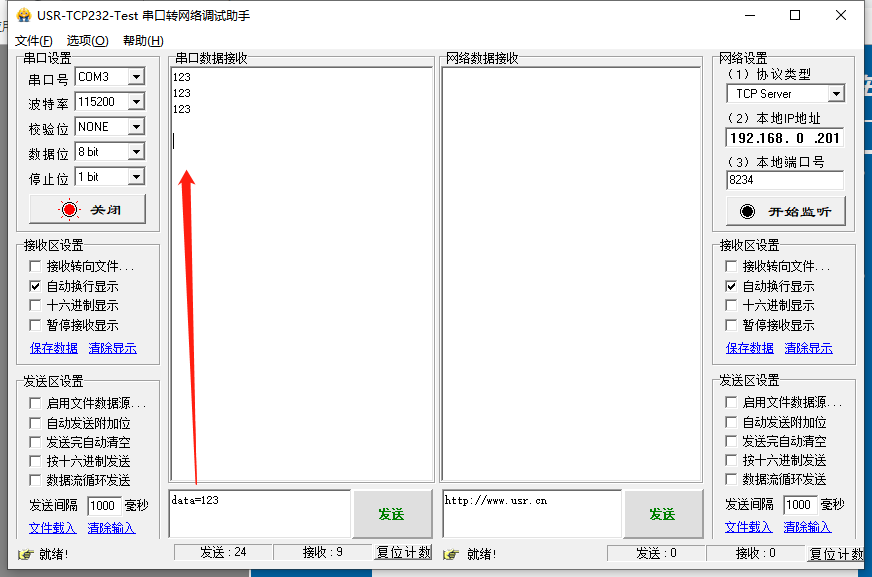

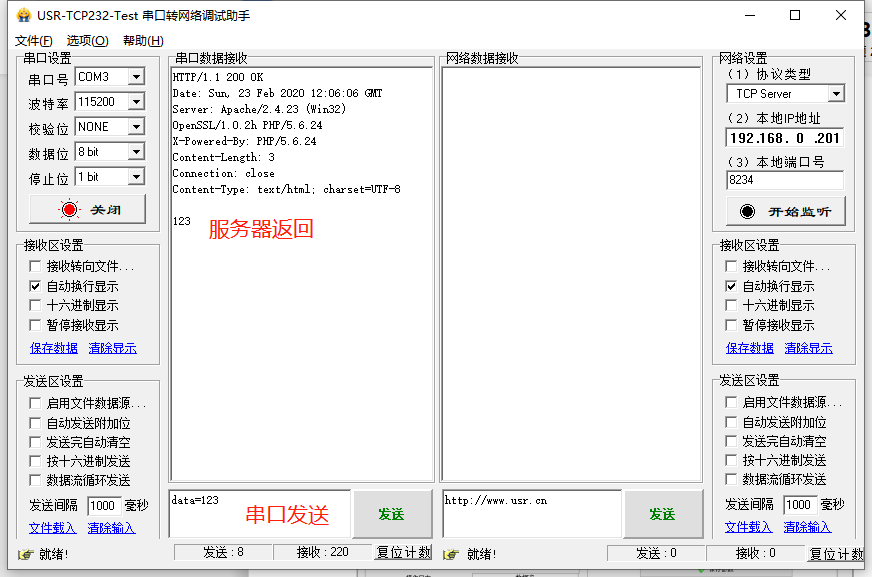

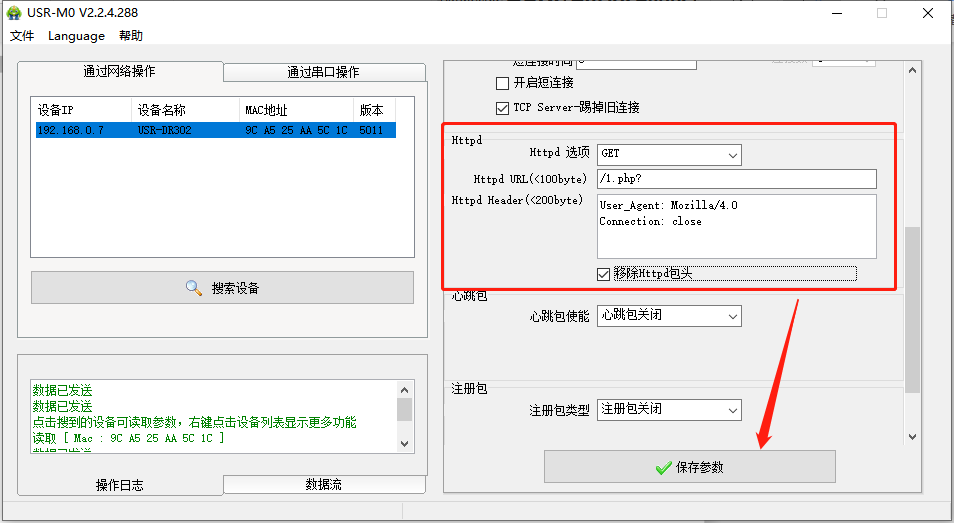

以下通过这只软件和网页两种方式。有两种结果,一种是没有移除包头,一种是移除了包头。

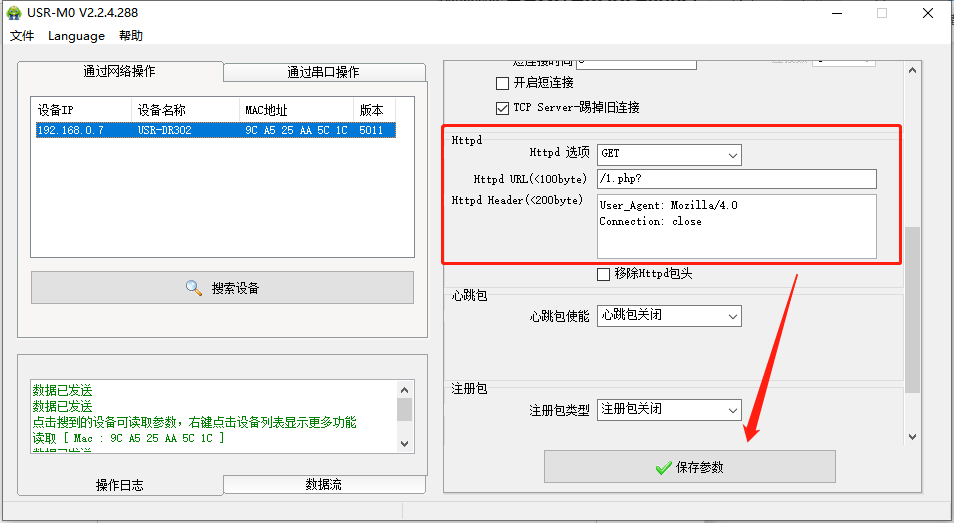

设置软件:

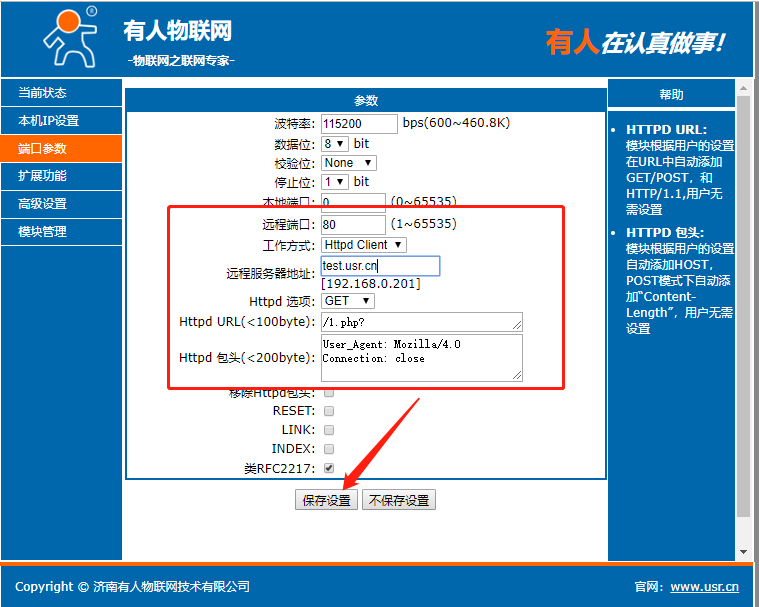

网页设置:结果同设置软件









DR302

基本测试案例:http://www.usr.cn/Faq/641.html
