  • 所属系列:
    4G LTE系列

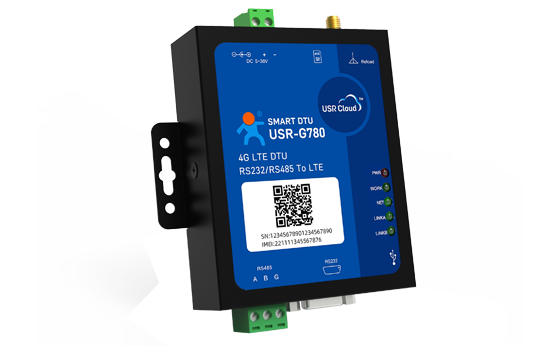

  • 产品型号:USR-G780
  • 产品名称:
    4G DTU RS232/485串口 4G网络数据双向透明传输 USR-G780
  • 发布时间:2016-09-13
  • 售后服务:客户支持中心
  • 概 述
  • 规格参数
  • 订购方式
  • 资料下载

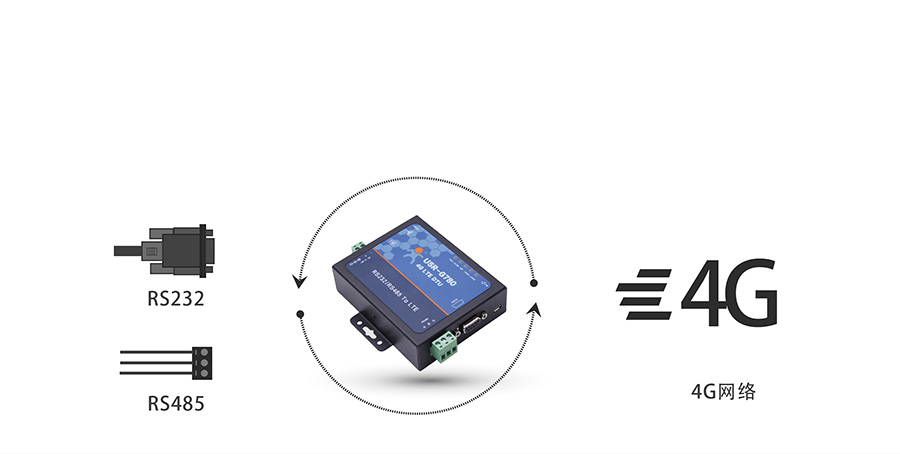

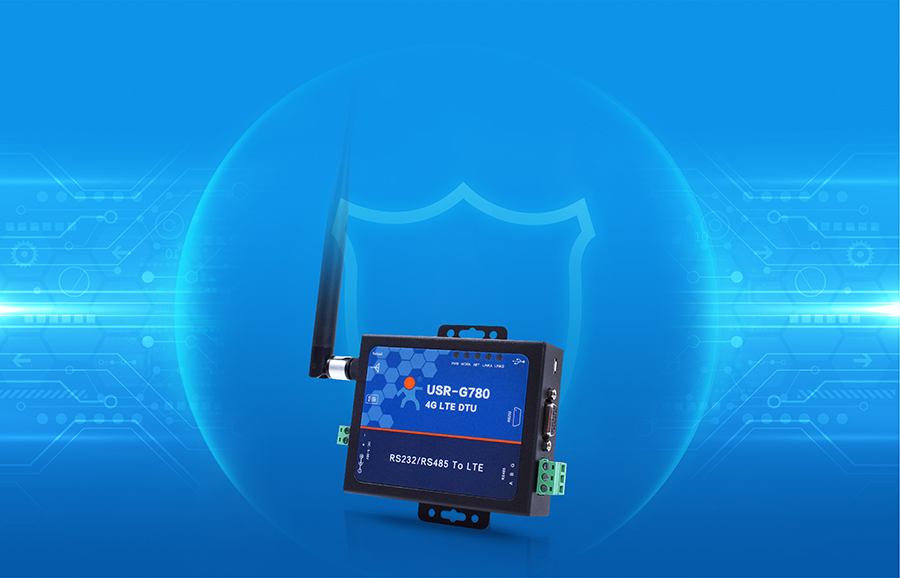

4G DTU

  USR-G780是一款4G DTU,支持移动、联通、电信4G高速接入,同时支持移动、联通3G和 2G接入。软件功能完善,轻松实现串口到网络的双向数据透明传输。并且支持自定义注册包,心跳包功能,支持4路Socket连接,并支持透传云接入。具有高速率低延时的特点,并且支持FTP他升级协议和FTP自升级协议。

4G LTE DTU

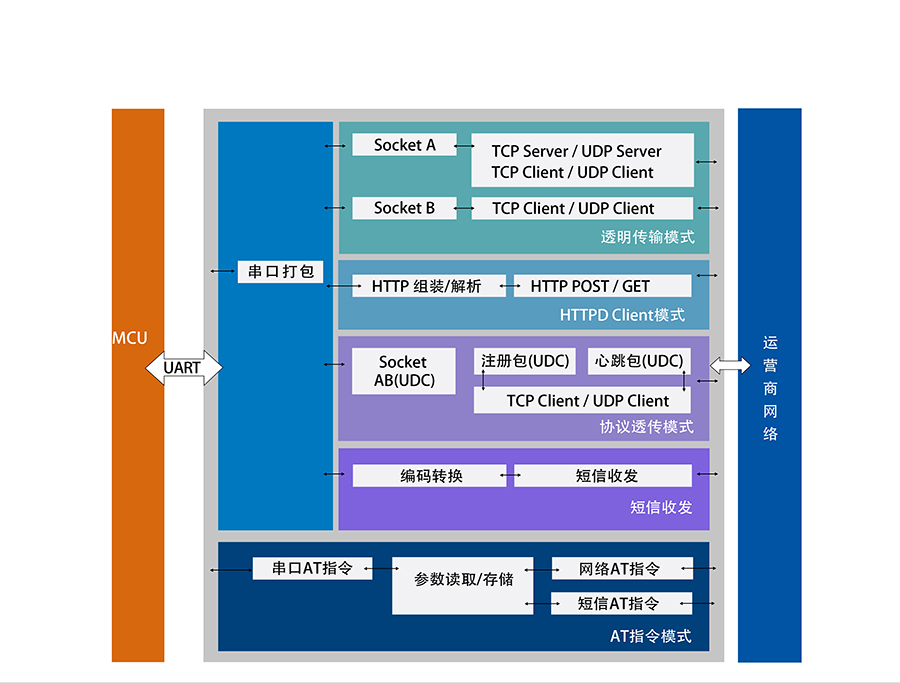

4G DTU功能结构

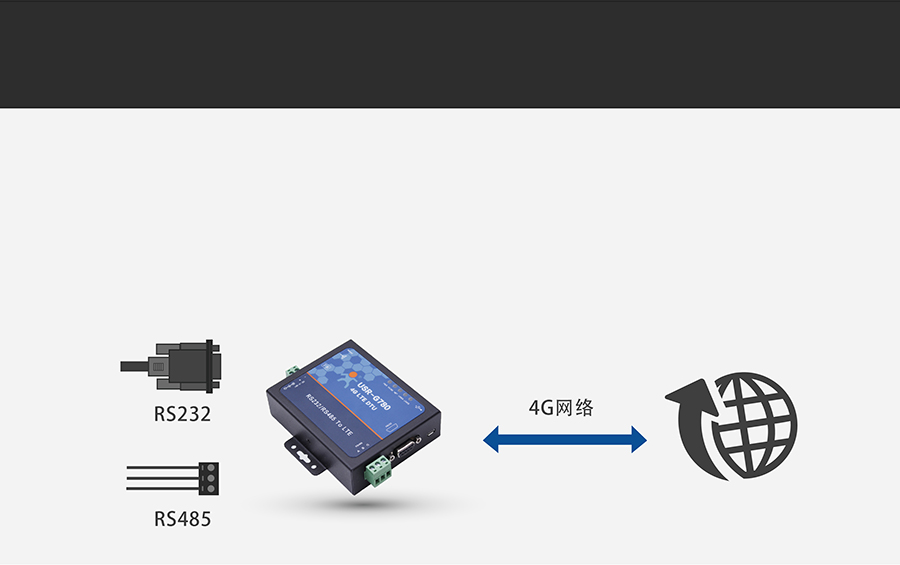

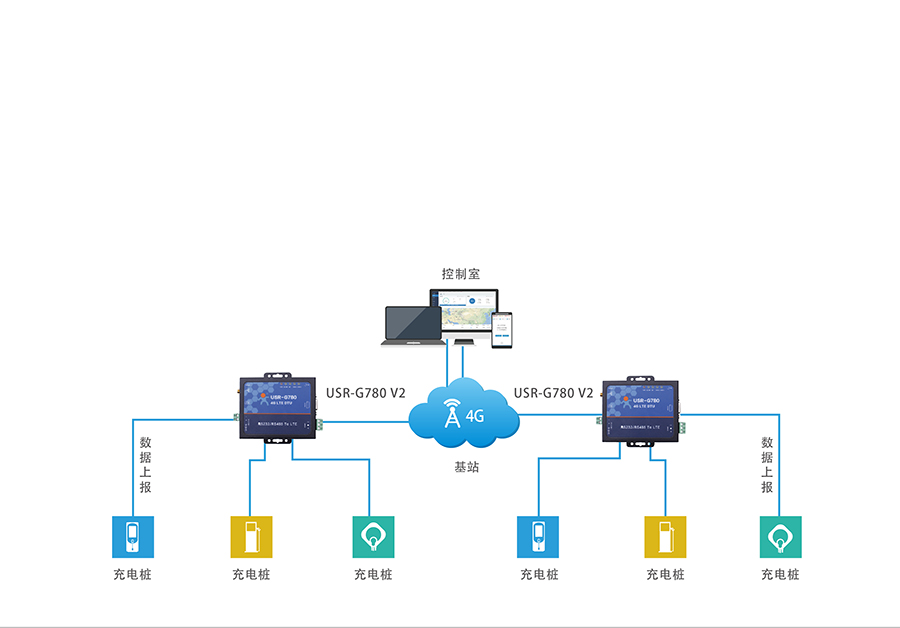

网络透传

此模式下,用户的串口设备可以通过DTU发送数据到指定的服务器上,DTU也可以

将服务器的数据转发到串口设备上。4G DTU G780支持四路socket链接,四路链接相互独立。

4G DTU网络透传

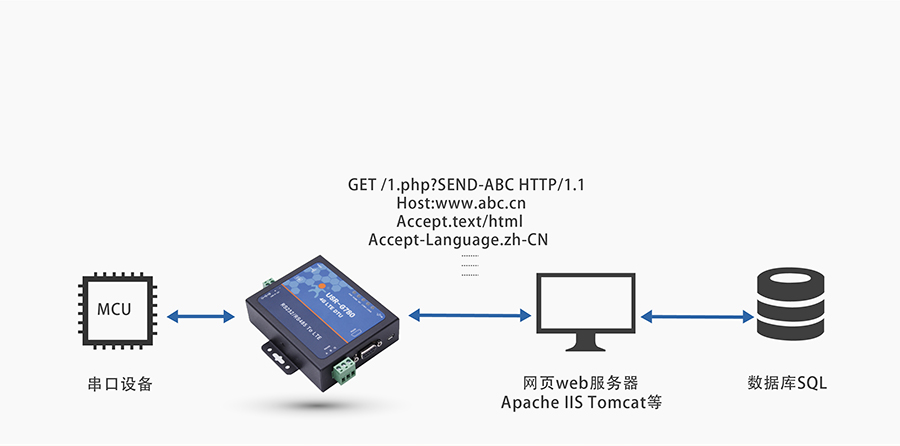

HTTPD Client

此模式将数据直接传向HTTP服务器端,或者从HTTP服务器端获取数据。只要按照格式向串口发送数据,数据将以Http(GET/POST)方式直接提交给web服务器如:apache、IIS、tomcat等)网站编程人员利用PHP、ASP等脚本语言就可以直接做数据库存储等处理。做B/S架构系统的不二之选! 4G DTU HTTPD Client

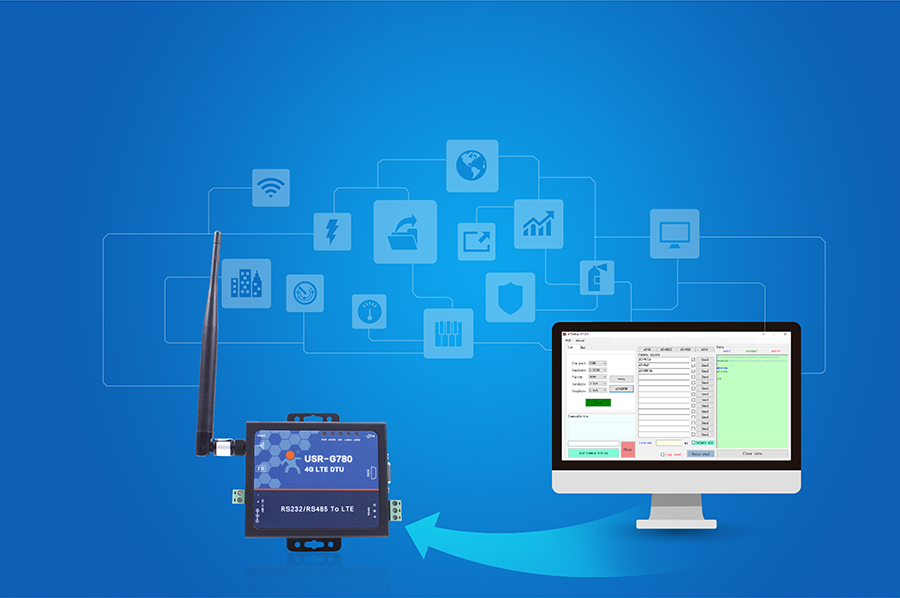

AT指令

4G DTU USR-G780支持短信AT指令、网络AT指令、串口AT指令。

短信AT指令:是指通过远程短信的方式去设置和查询DTU的参数。

网络AT指令:是指DTU工作在透传模式下,通过网络发送密码加AT指令的方式去设置和查询参数。

串口AT指令:是指DTU工作在透传模式下,无需切换到指令模式,使用密码加AT指令的方式去设置和查询参数。

4G DTU AT指令

dtu软件功能


同步波特率

DTU G780支持网络发送有人同步波特率协议,动态改变串口波特率、数据位、校验位、停止位。

适合与有人虚拟串口软件配套使用,虚拟串口软件串口参数改变,DTU 780串口参数同步改变。

DTU同步串口波特率


注册包机制

4G DTU G780作为TCP CLIENT时,TCP成功建立链接后,自动发送预定的注册包,

用于TCP Server服务器对本条TCP做标识。注册包数据可以是IMEI码,ICCID码和自定义注册数据。

自定义注册包


心跳包机制

4G DTU G780支持网络心跳包和串口心跳包。

网络心跳包通知服务器处于活跃状态,通过不断发送心跳包保持与服务器的正常连接。

串口心跳包通知串口设备处于活跃状态,主动抓取不能主动推送的传感器数据。

心跳包

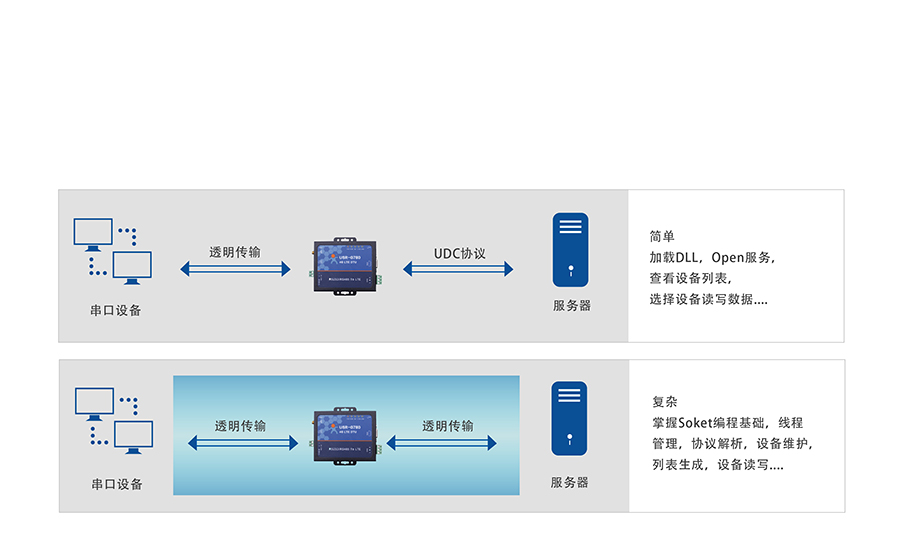

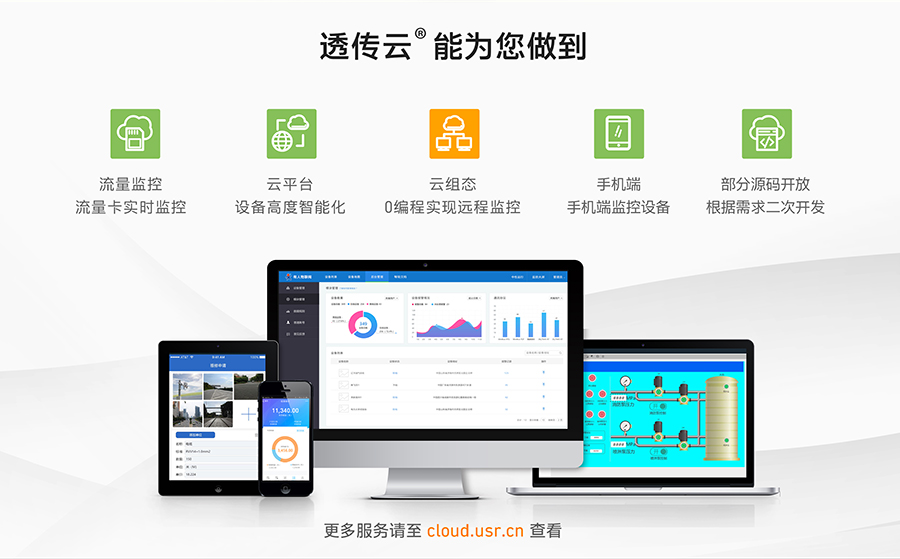

透传云

4G DTU G780支持有人透传云服务,轻松实现串口服务器、网络模块、云服务器、智能手机、智能设备

等跨网络传输,应用于工业以太网远程控制、智能家居远程管理、数据抄表远程采集等跨网络多点数据互传的项目。

透传云



套接字分发协议

USR-G780支持套接字分发协议,可以通过特定的协议将数据发往不同的Socket,也可以将不同Socket接收的数据增加包头包尾进行区分。

4G DTU套接字分发协议


FTP他升级协议

USR-G780支持FTP他升级协议,用户设备可以通过串口使用特殊协议请求FTP服务器上的文件,

可以将服务器的文件拆成256字节的小包进行传输,方便客户设备进行远程升级或远程下载大文件使用。

FTP他升级协议


FTP自升级协议

USR-G780支持FTP自升级功能,可以通过AT指令,网络AT指令和

短信AT指令远程更新固件,后期将加入远程监控和升级系统,保证系统的稳定性。

FTP自升级协议


RNDIS功能

  RNDIS远程网络驱动接口功能,使用电脑通过USB连接G780后可以将G780当做一个4G上网卡使用,可以通过G780高速访问互联网。

4G DTU RNDIS功能

4G DTU应用领域

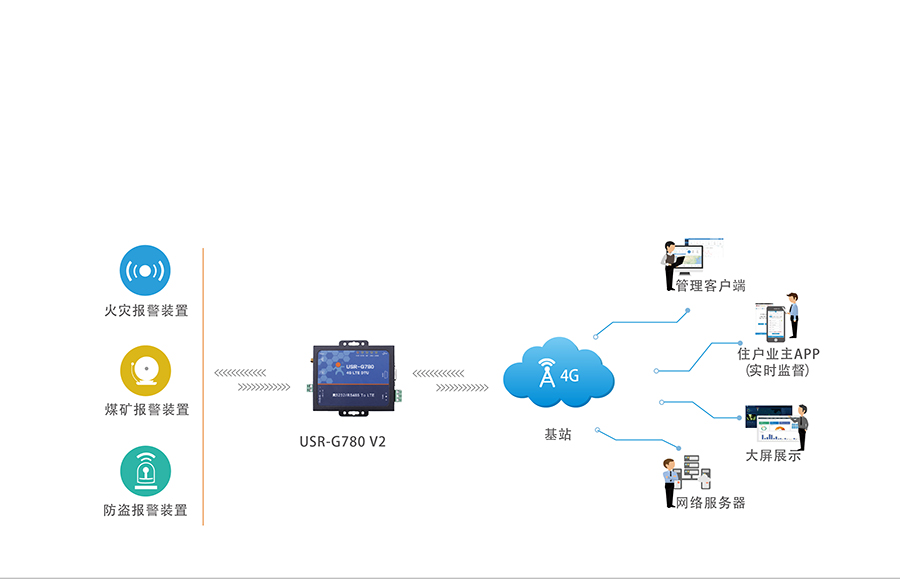

远程报警系统

借助4G DTU极速响应的特点,第一时间将警报数据传输,保障生命、财产安全

4G DTU报警装置

视频监控

利用4G DTU可以进行大数据量传输的特点,将视频等数据远程传输(只适用于串口摄像头)

串口摄像头4G DTU



项目

指标

无线参数

无线标准

TDD-LTE

FDD-LTE

WCDMA

TD-SCDMA

GSM/GPRS/EDGE

标准频段

TDD-LTE

Band 38/39/40/41

FDD-LTE

Band 1/3

WCDMA

Band 1/8

TD-SCDMA

Band34/39

GSM/GPRS/EDGE

Band3/8

发射功率

TDD-LTE

+23dBm(Power class 3)

FDD-LTE

+23dBm(Power class 3)

WCDMA

+23dBm(Power class 3)

TD-SCDMA

+24dBm(Power class 2)

GSM  Band8

+33dBm(Power class 4)

GSM  Band3

+30dBm(Power class 1)

技术规范

TDD-LTE

3GPP R9 CAT4下行150 Mbps,上行50 Mbps

FDD-LTE

3GPP R9 CAT4下行150 Mbps,上行50 Mbps

WCDMA

HSPA+ 下行速率 21 Mbps 上行速率 5.76 Mbps

TD-SCDMA

3GPP R9 下行速率 2.8 Mbps 上行速率 2.2 Mbps

GSM/GPRS/EDGE

MAX:下行速率 384 kbps 上行速率128 kbps

天线选项

SMA接口

硬件参数

数据接口

UART300bps ~460800bps

工作电压

DC 5V~36V

工作电流

平均55mA~100mA最大:138mA  12V

工作温度

-25℃~85

存储温度

-40℃~125

尺寸

103.0×83.0×28.0mm

软件参数

无线网络类型

TDD-LTE

FDD-LTE

WCDMA

TD-SCDMA

GSM/GPRS/EDGE

工作模式

透明传输模式,HTTPD模式,FTP模式

设置命令

AT+命令结构

网络协议

TCP/UDP/DNS/HTTP/FTP

最大TCP连接数

4

用户配置

串口AT命令,网络AT指令,短信AT指令

客户应用软件

支持客户定制应用软件

软件功能

域名解析DNS

支持

简单透传方式

支持TCP client /UDP Client

套接字分发协议

支持通过协议向不同Socket发送数据

HTTP协议传输

支持

心跳数据包

支持

RFC2217

支持

注册包机制

支持自定义注册包/ICCID注册包/IMEI注册包

有人透传云服务

支持

FTP他升级协议

支持
