软件使用：①设置软件https://www.usr.cn/Download/964.html

②MQTTfx-1.7.1

硬件连接：4G DTU 780 v2（刷MQTT固件）使用RS485/232连接电脑，接通5V/12V电源。

1. 设置波特率为115200，校验NONE，8，1，打开对应的串口号。

2. 现在我们用780 v2连接MQTT服务器：

①AT+IPPORT="39.105.117.9",1883（本次测试连接我司MQTT服务器）

②AT+USERPWD="usr","www.usr.cn"（输入账号密码）

③AT+clientid="1234abcd"（输入客户机ID）

④AT+START（启用MQTT连接）

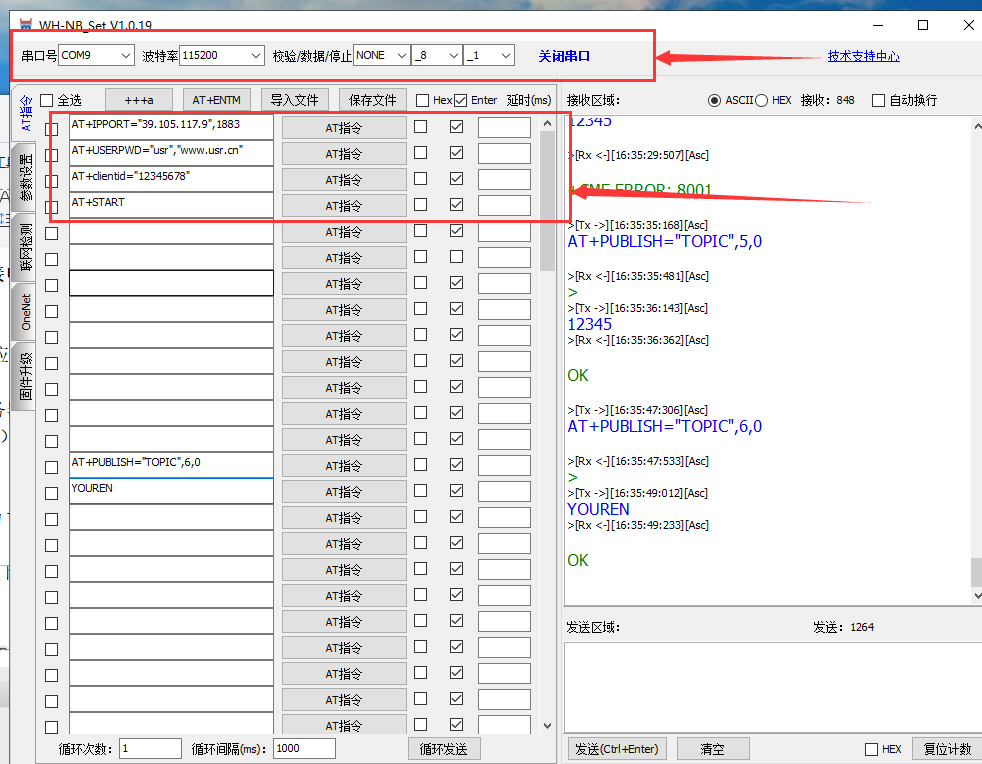

依次发送以上AT指令，返回OK，建立MQTT连接，如下图所示

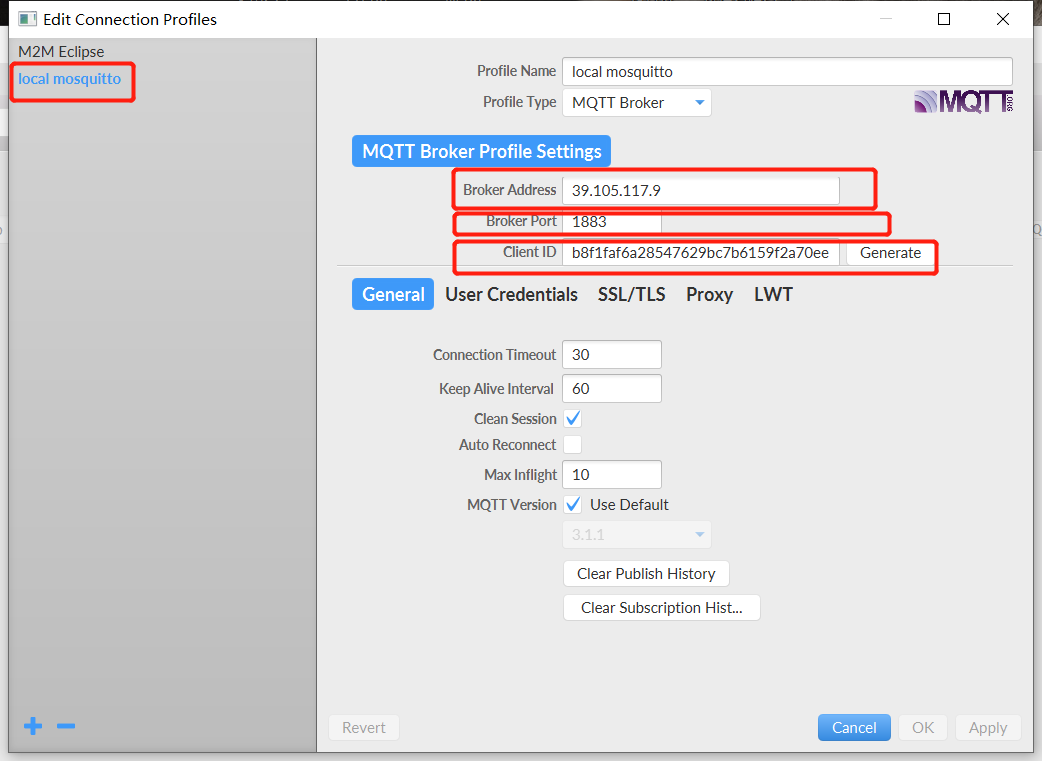

3. 打开MQTTfx，选择Extras -> Edit Conneciont Profiles，填入图中IP，端口和客户机ID，点OK保存

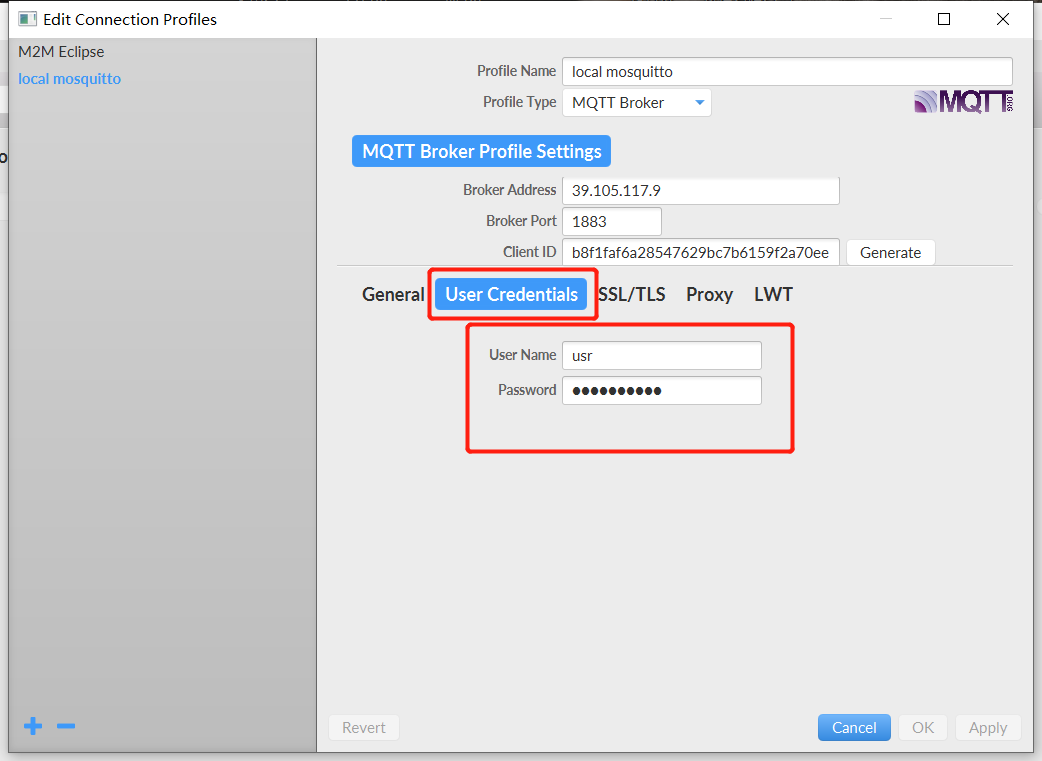

4.输入MQTT服务器账号，密码，点OK保存，如下图



5. 返回MQTTfx主界面点击connect，选择Subscribe，输入TOPIC，选中右侧Subscribe，如下图



6. 输入AT指令

①AT+PUBLISH="TOPIC",6,0（建立主题信息，主题为TOPIC,消息内容长度围为6个字节）

②YOUREN（输入消息内容，注意末尾没有回车）

此时可以在MQTTfx中收到消息，显示YOUREN



以上是使用780 V2发送消息，在电脑端MQTTfx订阅消息，

以下是在前面的基础上在电脑端MQTTfx发送消息，使用780 V2订阅消息

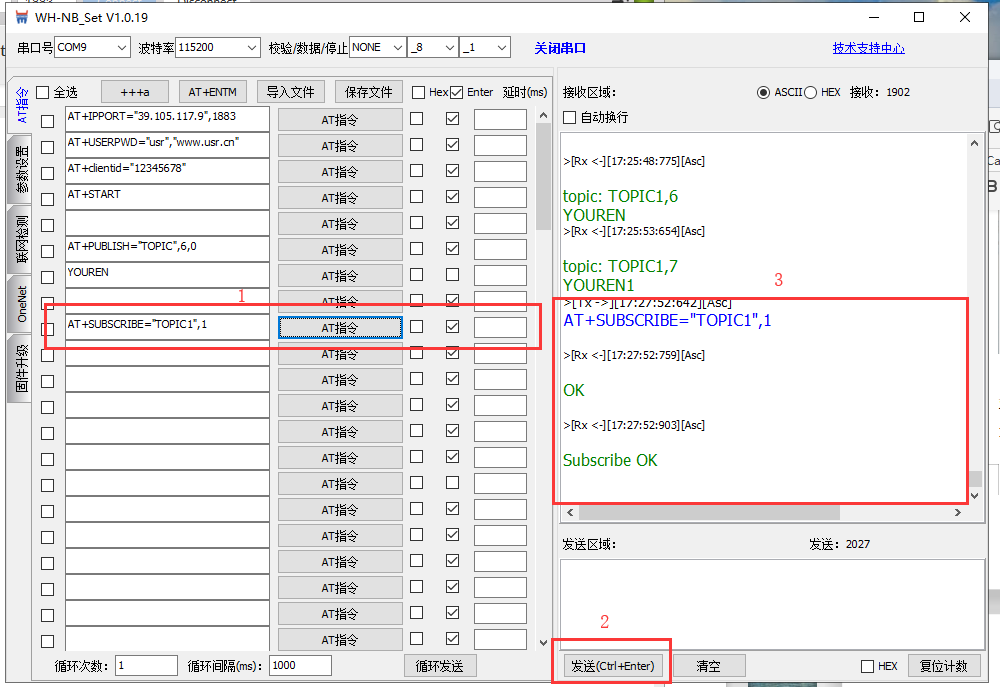

1. 在设置软件输入AT指令AT+SUBSCRIBE=”TOPIC1”,1

2. 在MQTTfx选择Publish，输入TOPIC，下面正文输入YOUREN1，点击Publish，即可在串口端收到消息，如下图
