4G DTU使用注册包实现设备区分

2019-09-12

分享到:
{}

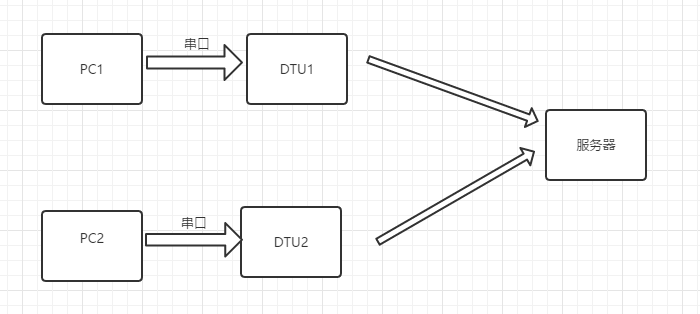

1.使用注册包对设备进行区分的连接简图如下图1所示(该连接图对于任何具有注册包功能的DTU都适用):



1

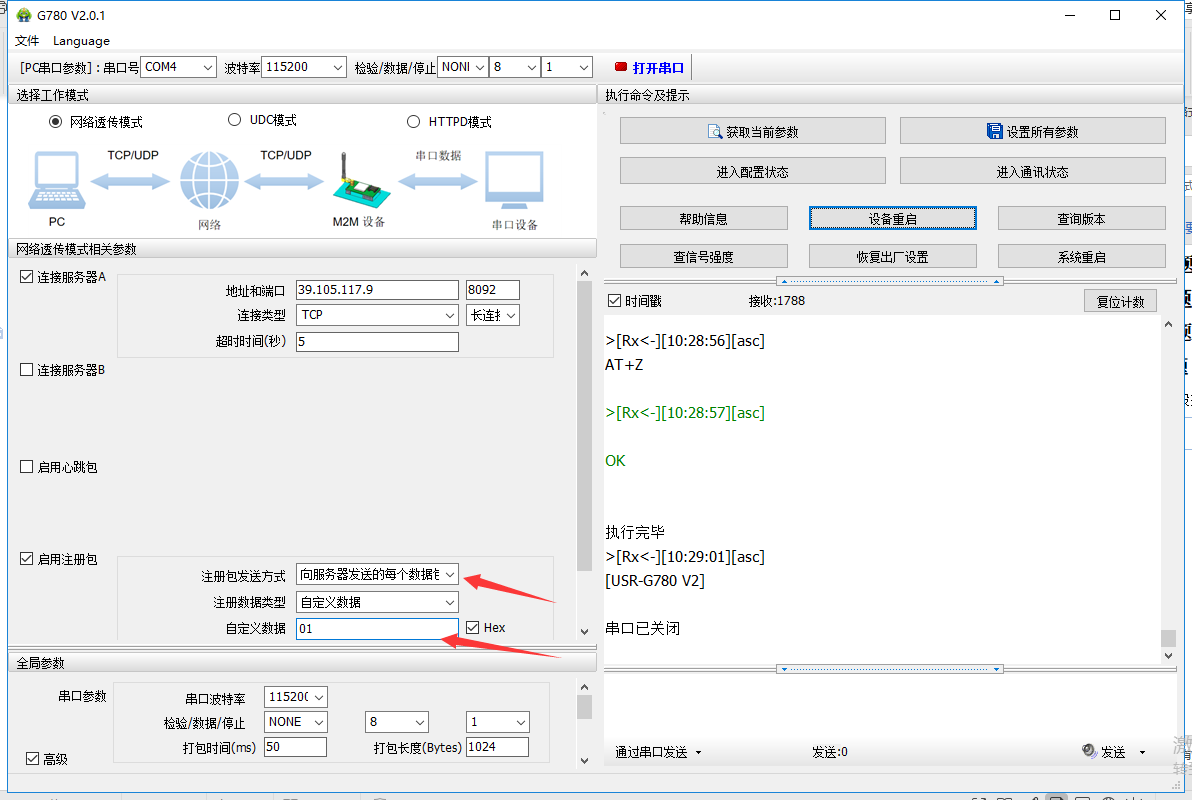

2. 首先对DTU1进行配置,点击进入配置状态后,配置截图见图21),将启用注册包勾选上,注册包发送方式选择为向服务器发送的每个数据包前都加上,注册数据类型选择为自定义,数据填写为01




21

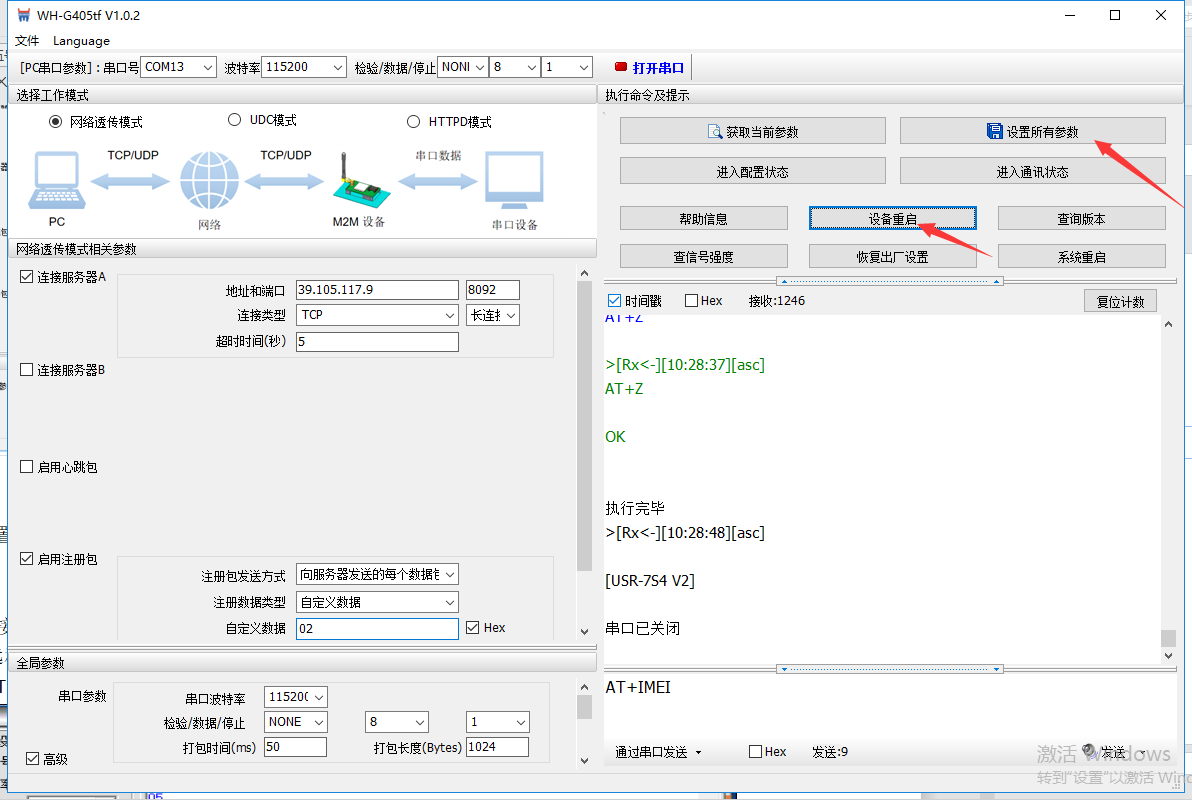

DTU2进行配置,点击进入配置状态后,配置截图见图22),将启用注册包勾选上,注册包发送方式选择为向服务器发送的每个数据包前都加上,注册数据类型选择为自定义,数据填写为02,如图22)。




22



3. 配置好两个DTU之后点击设置所有参数,然后重启设备使参数配置生效,如图3



3



4. 连接服务器连接后,使用串口调试助手分别连接两个DTU,向服务器发送数据(此服务器为远程桌面临时测试服务器,用户在实际应用中应连接自己的服务器进行使用)。

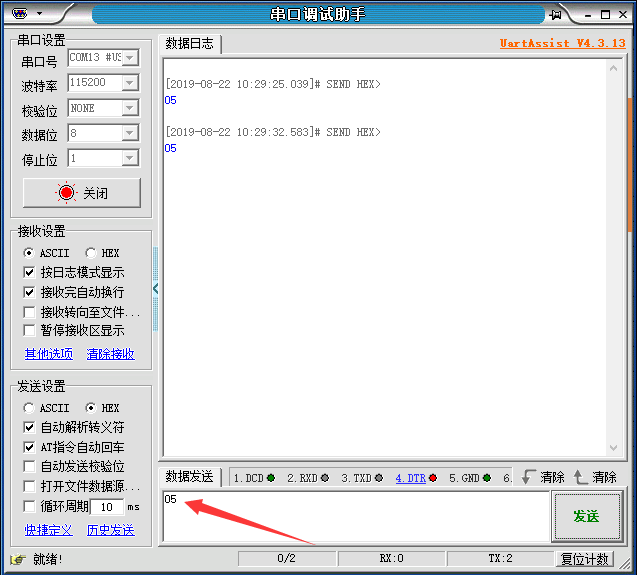

DTU1发送数据截图,发送数据为05,(所设注册包为01),如图41)所示:



41

DTU2发送数据截图,发送数据为05,(所设注册包为02)如图42)所示:



42

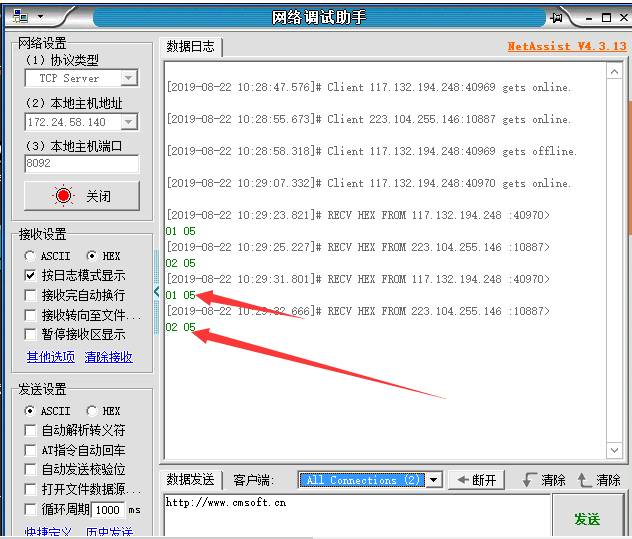

服务器端的数据接收如图43):



43



注:本案例中将注册包自定义为0102,用户在真正使用过程中可以将注册包数据定义为任意数据,数据可设置最大长度依照具体设备的软件设计手册描述为准。
