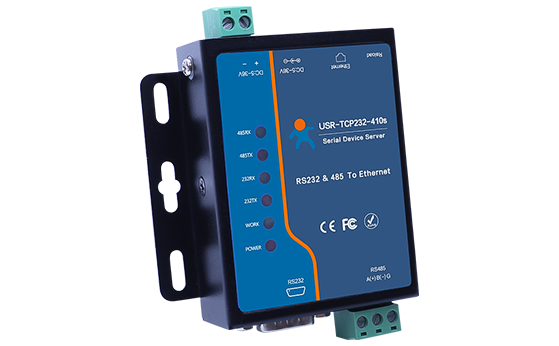

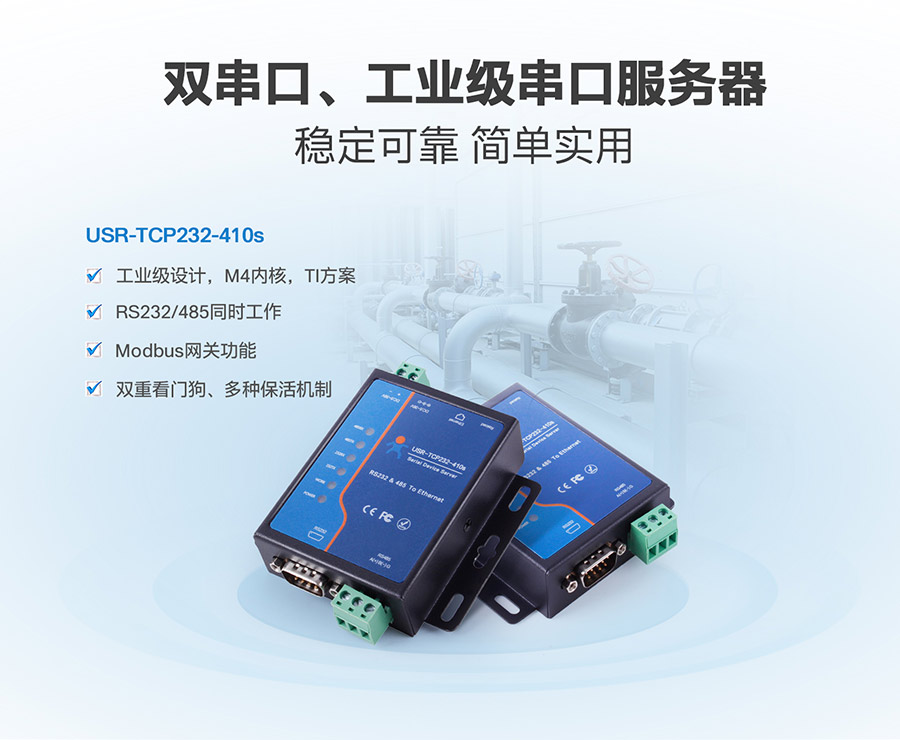

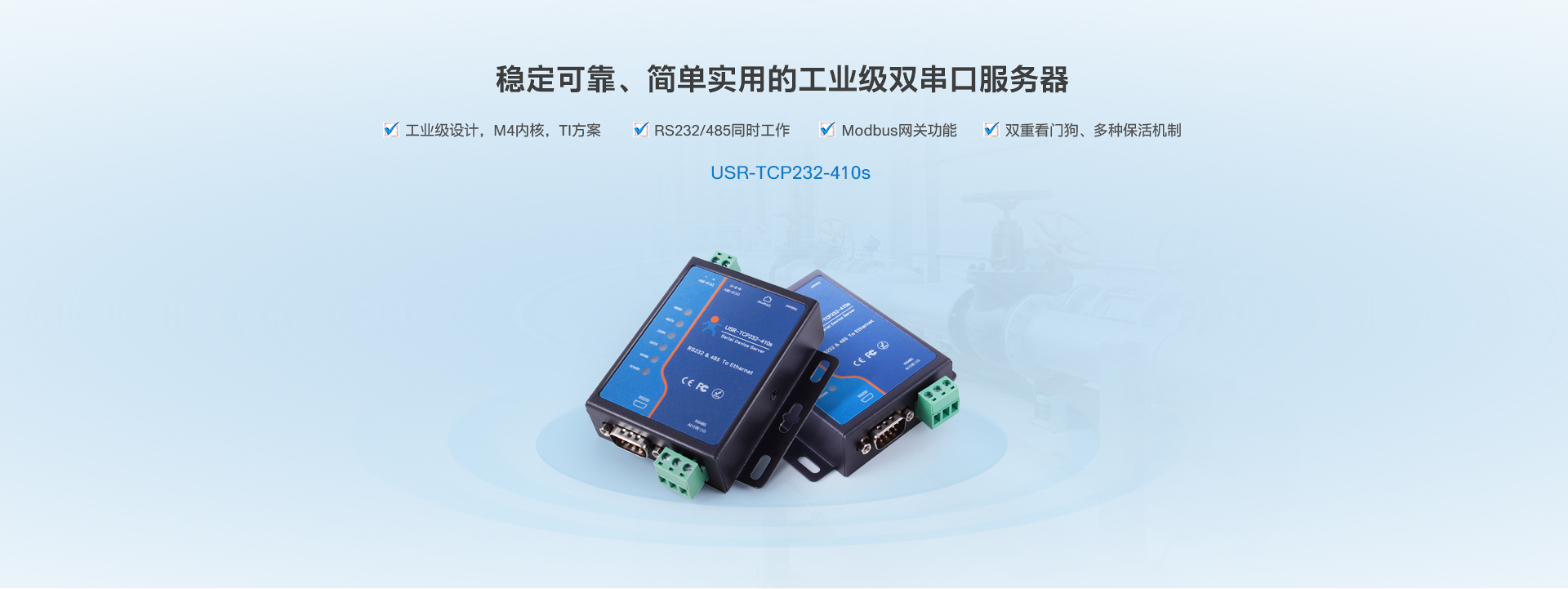

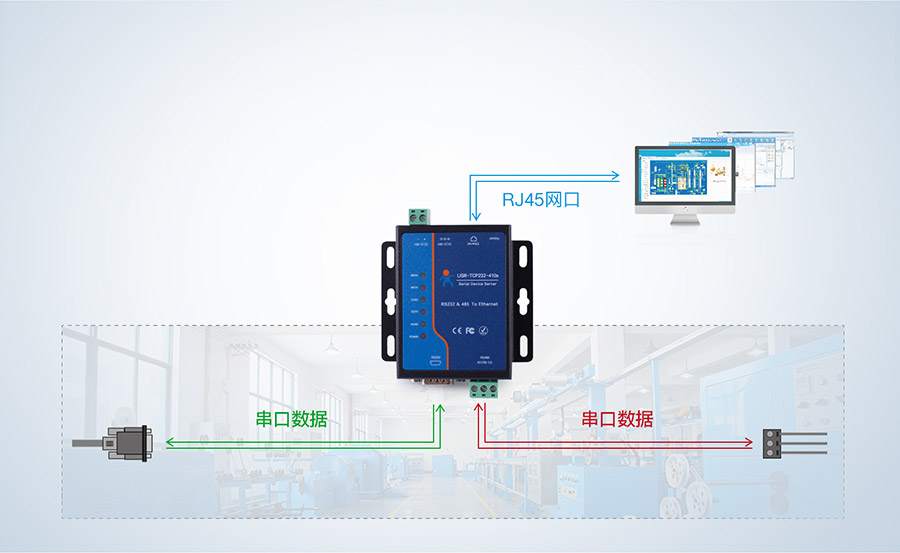

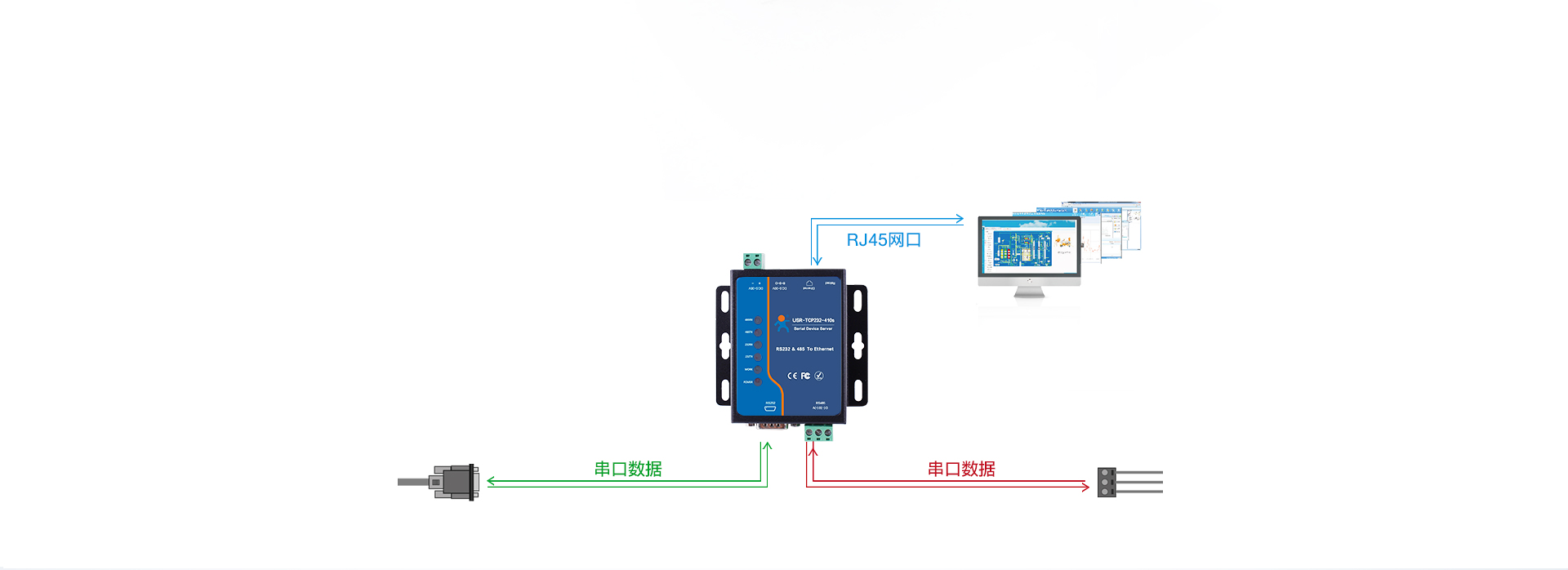

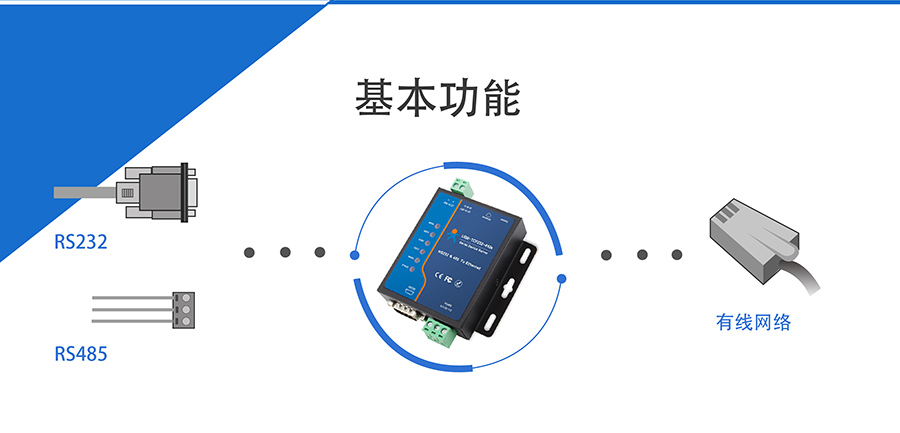

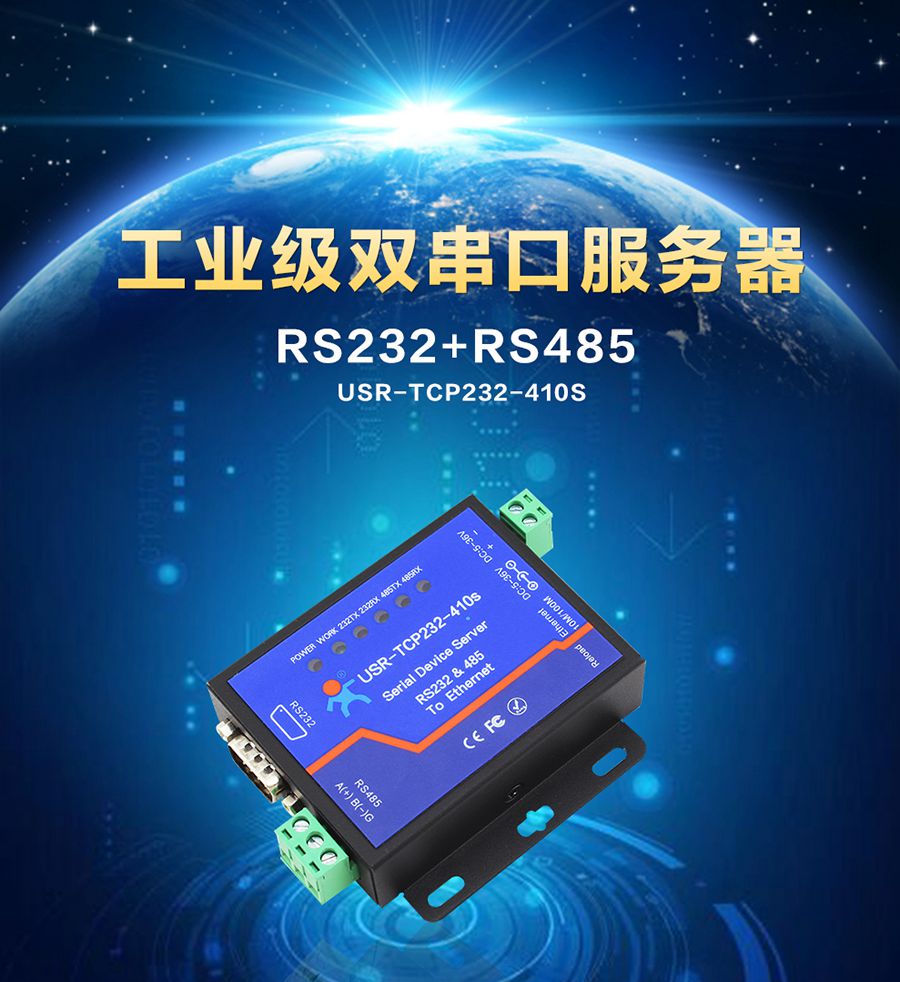

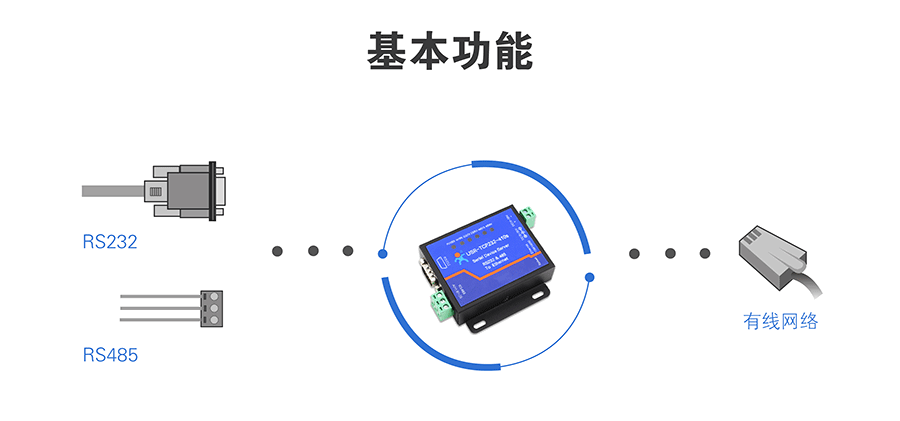

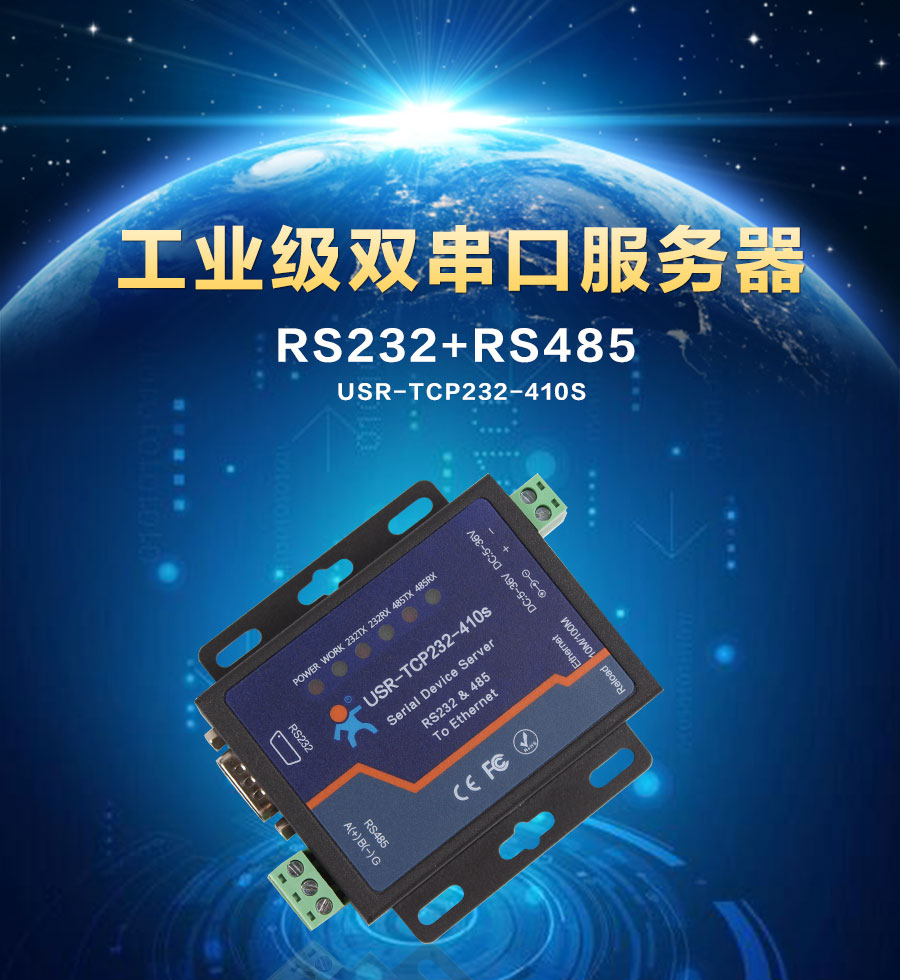

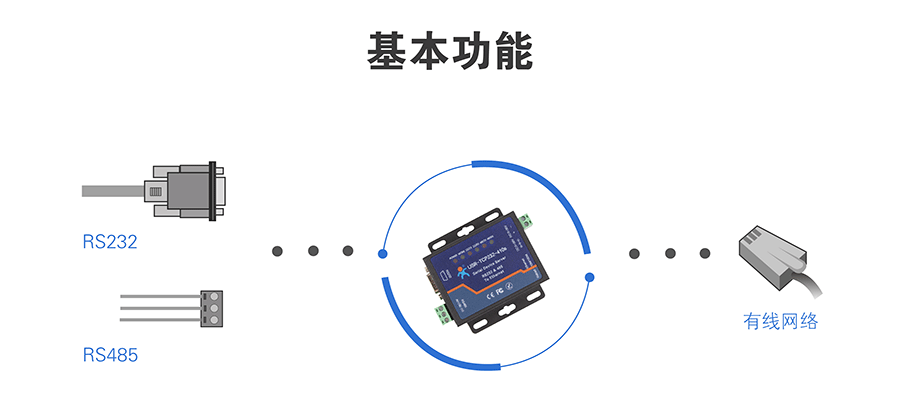

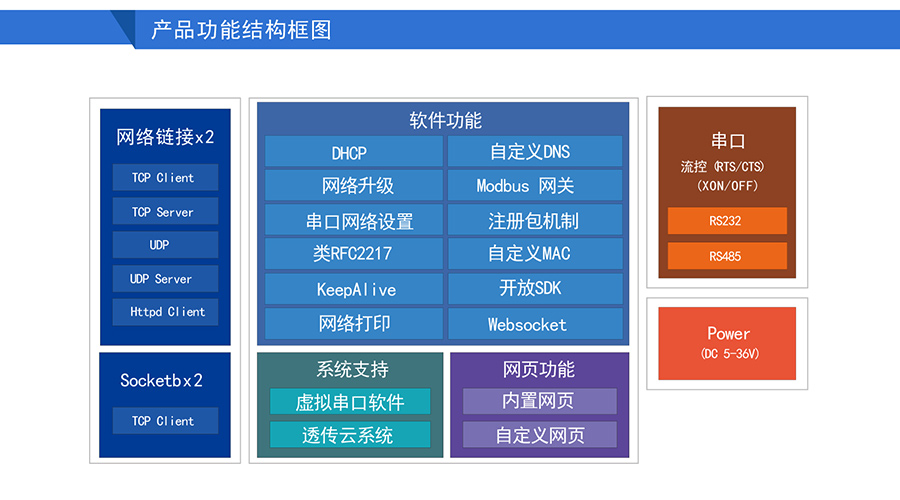

USR-TCP232-410s是一款双串口服务器,包含一路RS232和一路RS485,两串口可同时使用。实现RS232、RS485与以太网双向透明传输。

串口转换器

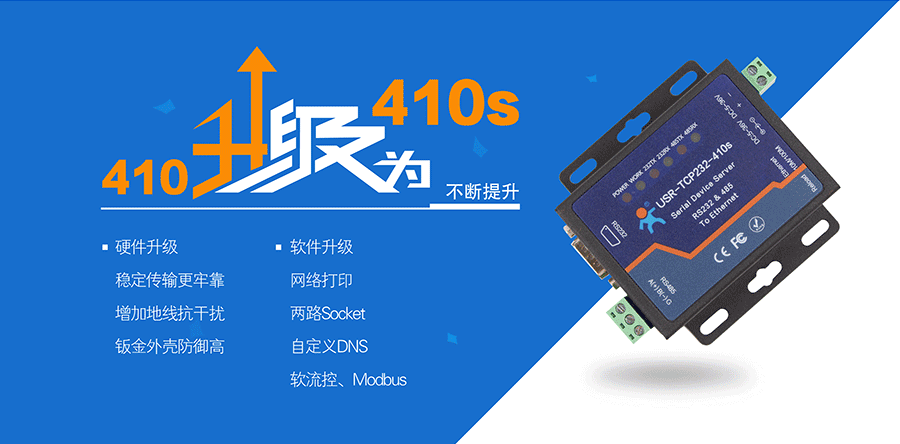

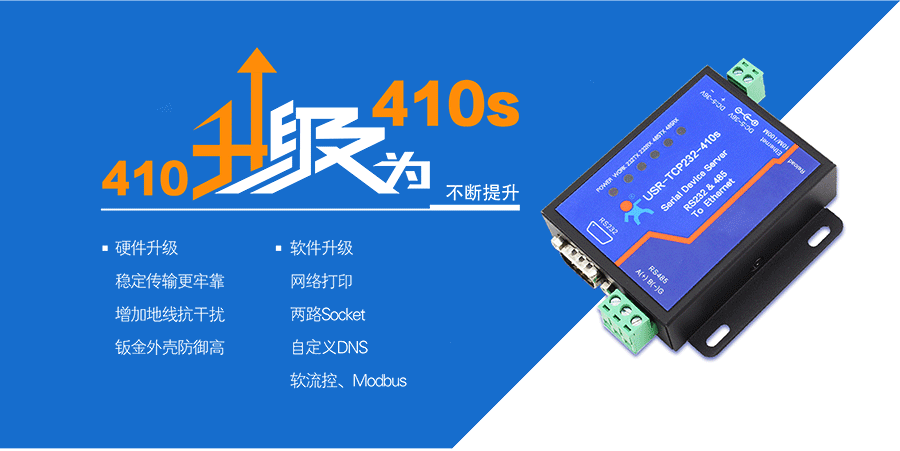

串口服务器410s在410的基础上,软硬件细节再次升级。 硬件升级:

  • 1、增加端子供电方式,更牢靠;
  • 2、485改为3线,增加地线提升抗干扰性;
  • 3、丰富232和485收发状态指示灯;
  • 4、全新钣金外壳工艺,PCB固定更加牢固;

软件升级:

  • 1、网络打印功能;
  • 2、Socketb功能;
  • 3、自定义DNS;
  • 4、软流控XON/XOFF;
  • 5、串口AT指令设置;
  • 6、丰富Modbus网关功能;
rs232串口服务器

工业应用


rs485串口服务器

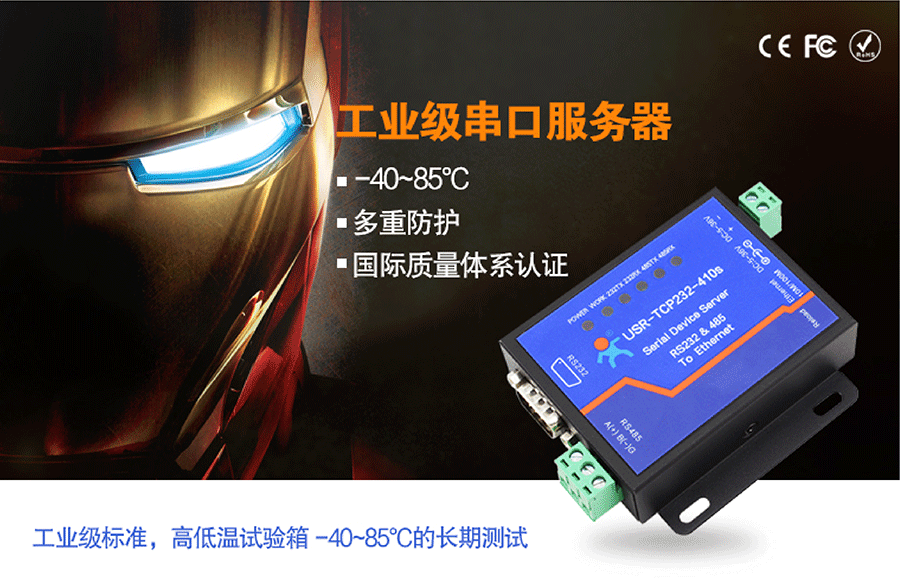

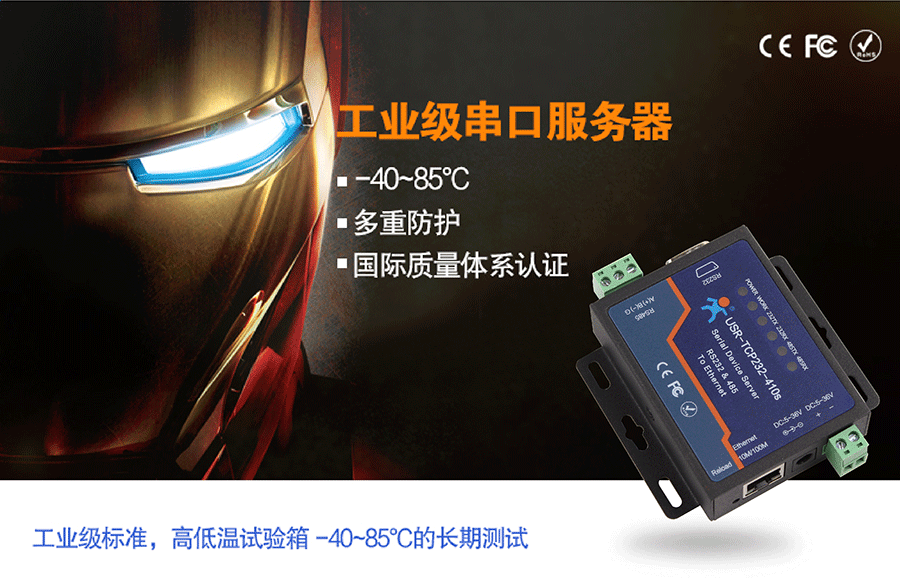

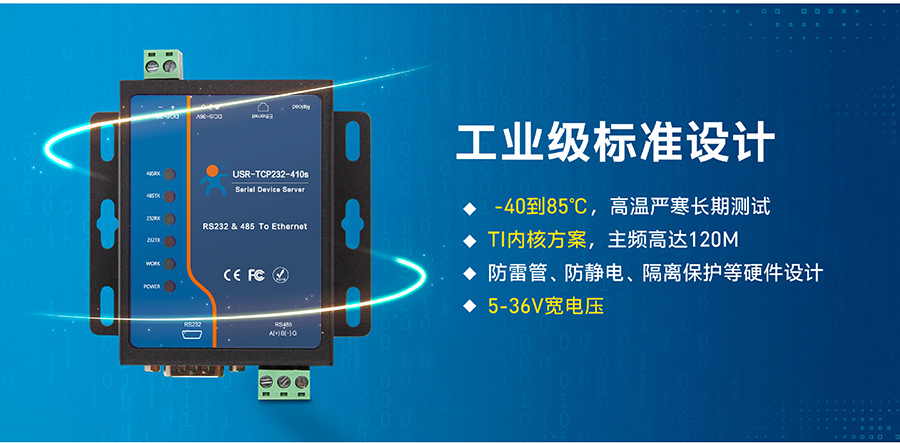

所有元器件均按工业级标准选择,产品经过高低温试验箱-40~85℃的长期测试。 485增加:防雷管、保险丝过流保护、TVS防静电防护;

网口拥有2KV电磁隔离;

产品采用金属外壳屏蔽现场干扰;

串口服务器410通过了:CE(已认证)、FCC(已认证)、ROHS(认证

rs232转以太网

主控芯片采用TI(德州仪器)工业级方案,主频高达120M!高主频带来丰富的资源和性能提升。

单从芯片选择上讲,不管是产品的性价比还是稳定性,串口服务器410s都已经秒杀同价位所有对手了!

rs485转以太网

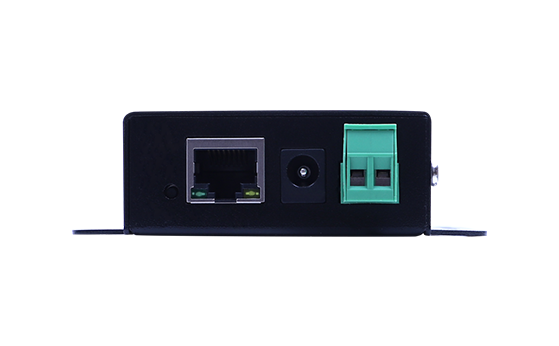

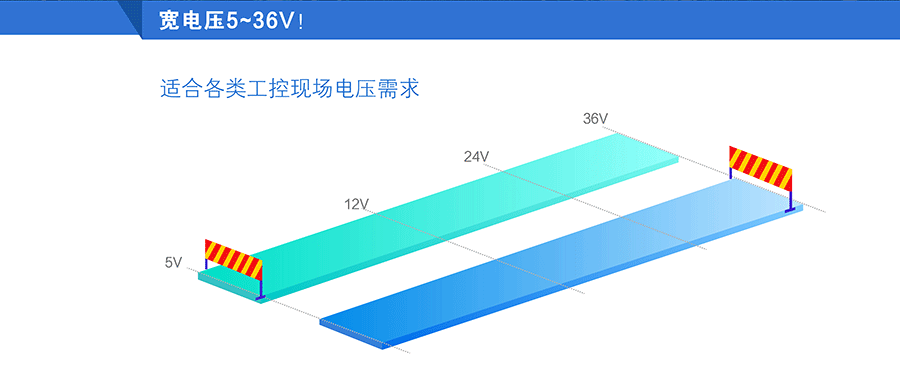

宽电压5~36V!完美适合各类工程的电压需求。

采用接线端子供电,更牢固!

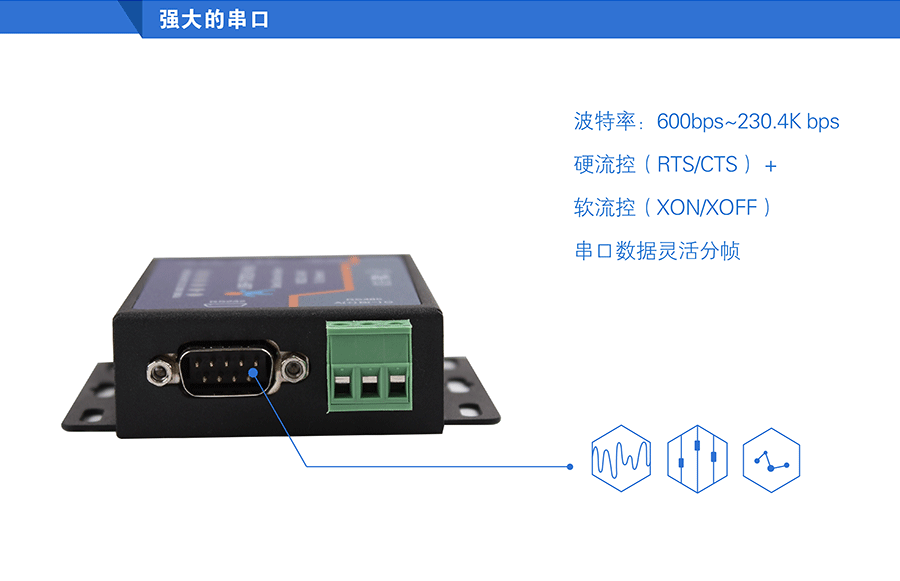

串口


232转tcp/ip

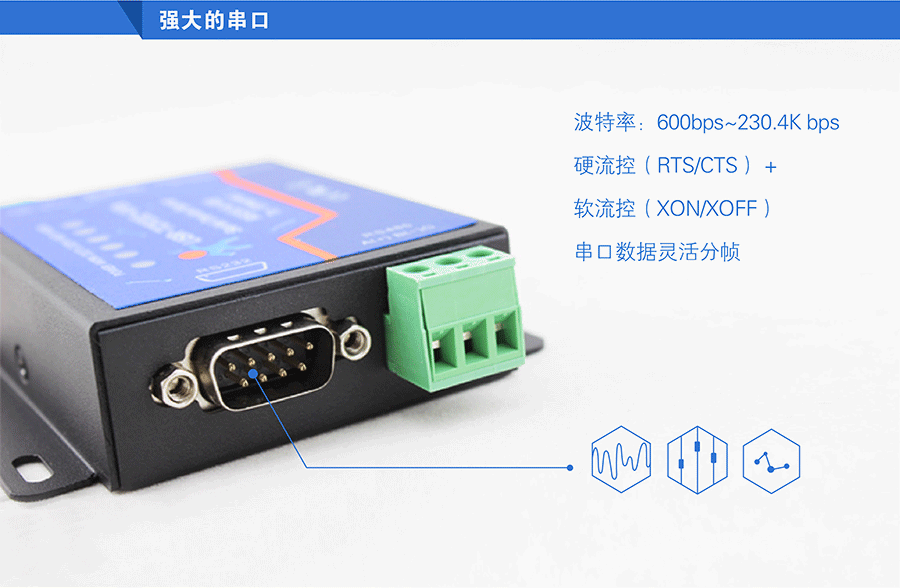

波特率范围支持600bps~230.4K bps;

流控支持硬件流控(RTS/CTS)和软件流控(XON/XOFF);

串口数据灵活分帧,支持按照数据时间间隔打包,支持按照数据长度打包;

485 120欧姆终端电阻可选

485特性:带32个终端,终端电阻120欧姆可选,1200米通讯距离。

485转tcp/ip

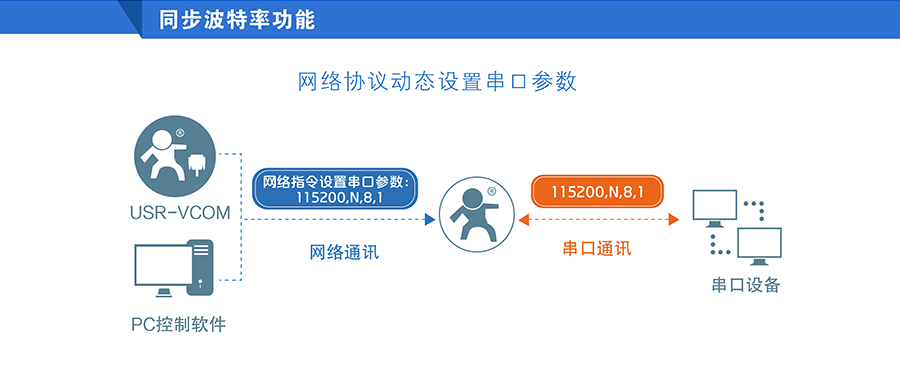

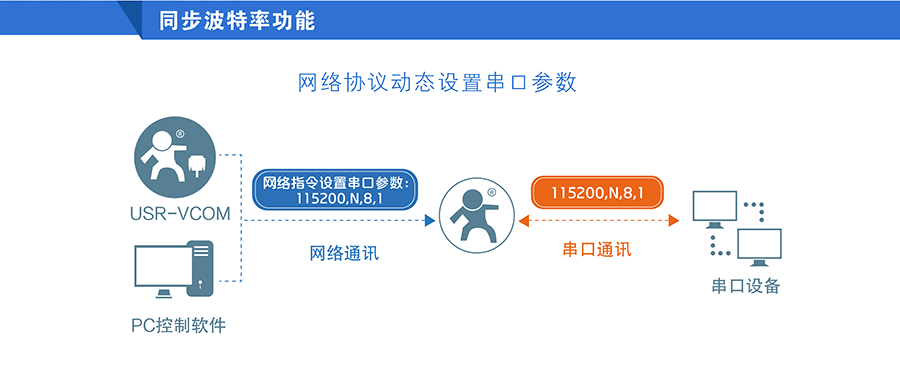

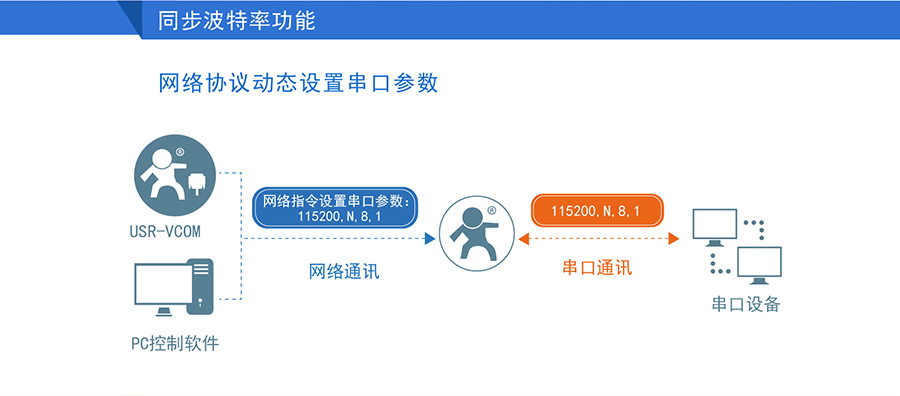

支持网络发送有人同步波特率协议,动态改变串口服务器410s串口波特率、数据位、校验位、停止位。 适合与有人虚拟串口软件配套使用,虚拟串口软件串口参数改变,串口服务器410s串口参数同步改变。 点击查看利用虚拟串口和有人串口服务器实现PLC网络编程的案例:http://www.usr.cn/Case/13.html

网络


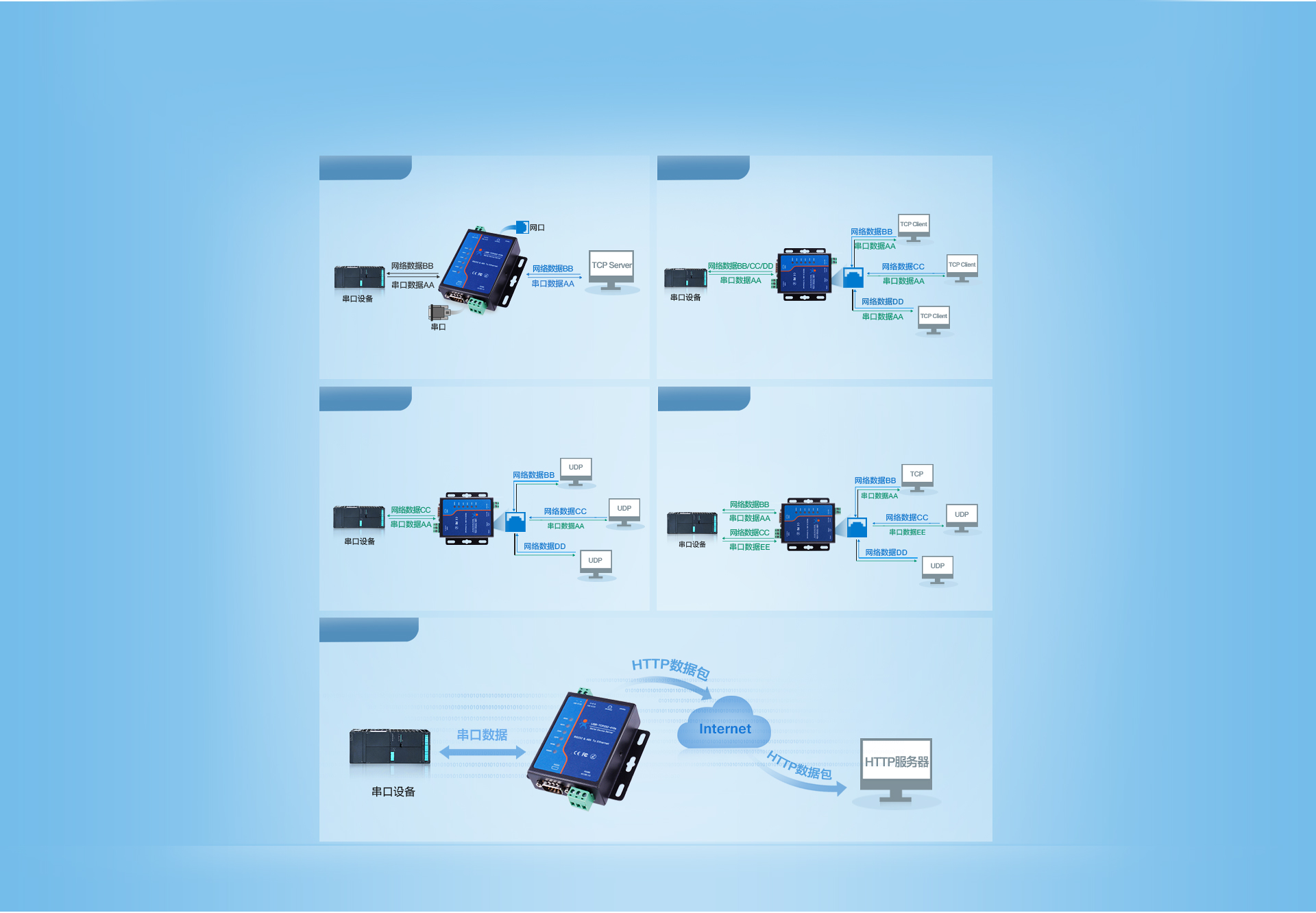

  • 支持网络协议:TCP Client,TCP Server,UDP,UDP Server,DHCP,DNS,HTTP,ARP,ICMP,Web socket,Httpd client
  • 网口支持支持AUTO MDI/MDIX,网线交叉直连自动切换;
  • uart转以太网

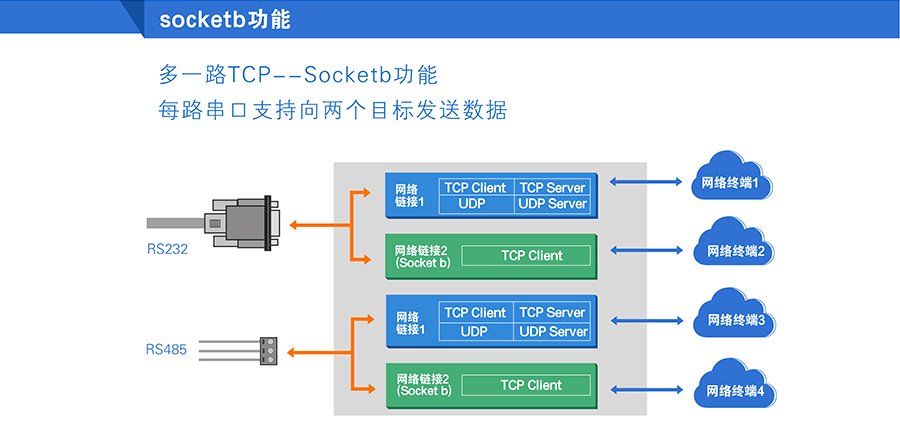

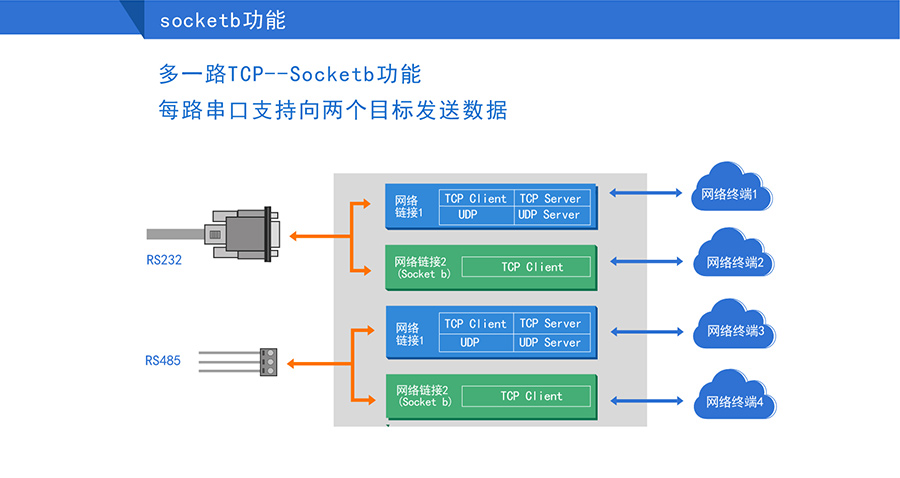

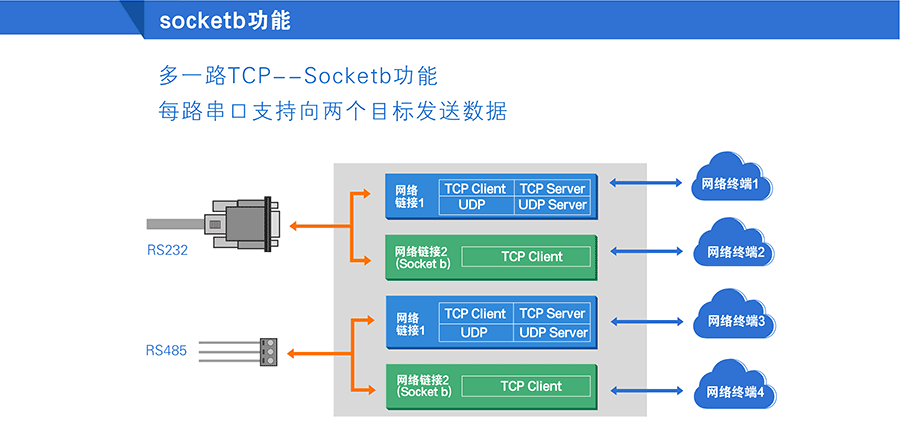

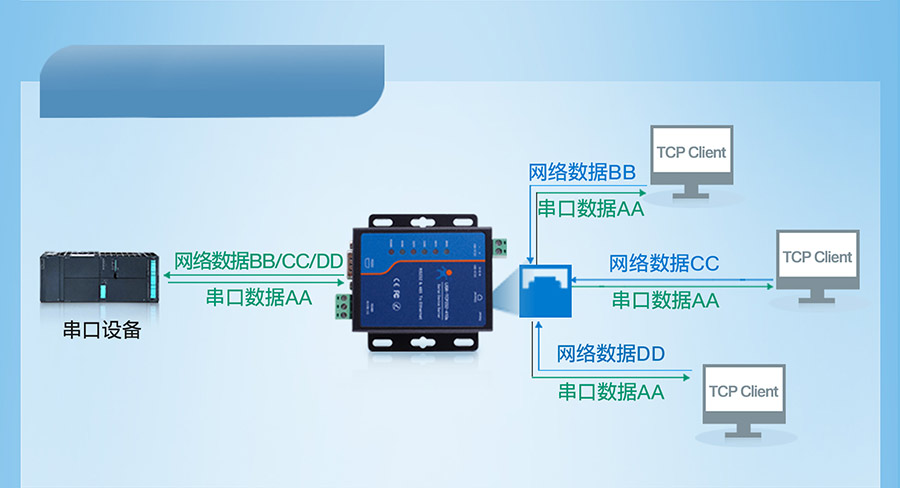

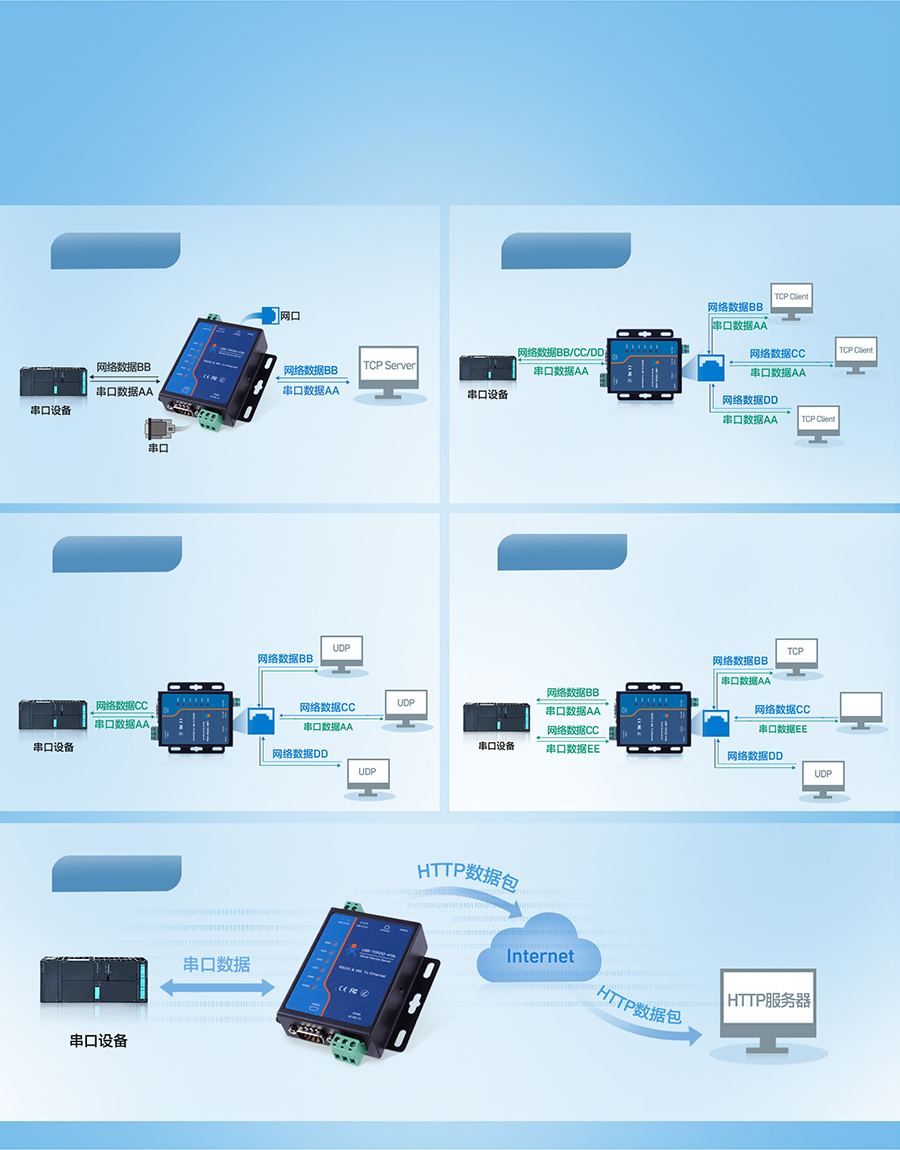

每路串口均支持2条网络链接,可将串口数据同时发送给2个目标服务器,适合数据备份、远程调试等应用场景。

410s拥有2路串口,支持最大向4个不同的目标服务器发送数据。

uart转网络

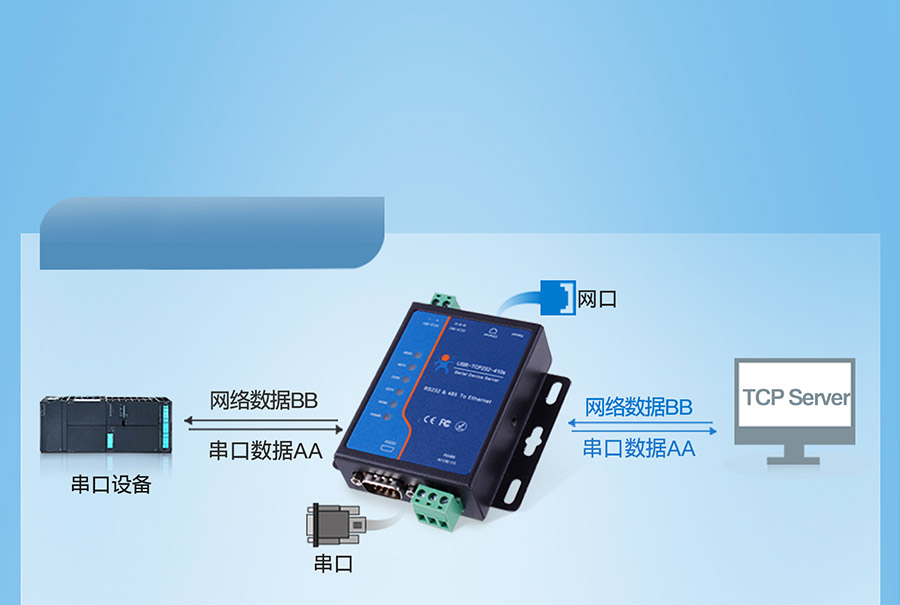

传统的串口转网络设备只提供TCP/UDP方式与服务器进行通讯,然而如何做好高效的TCP Server?如何处理好多条链接逻辑?以及死链接的识别和处理等方面,对于非通讯领域的程序员来说,还是有很多技术门槛的。

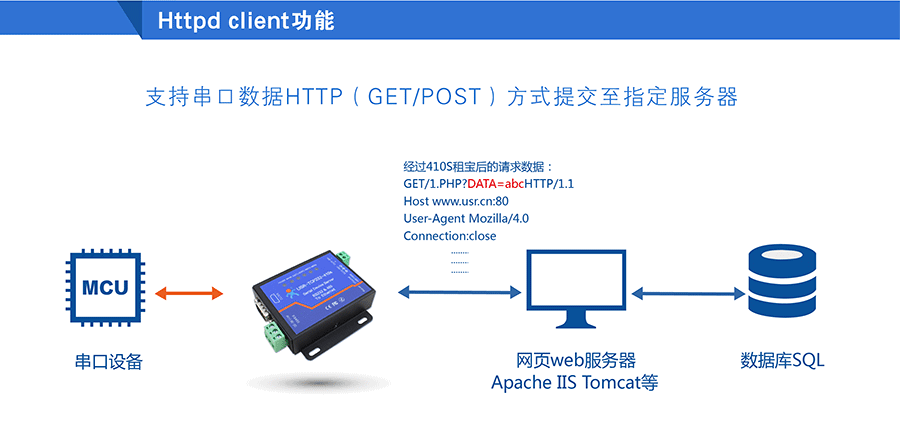

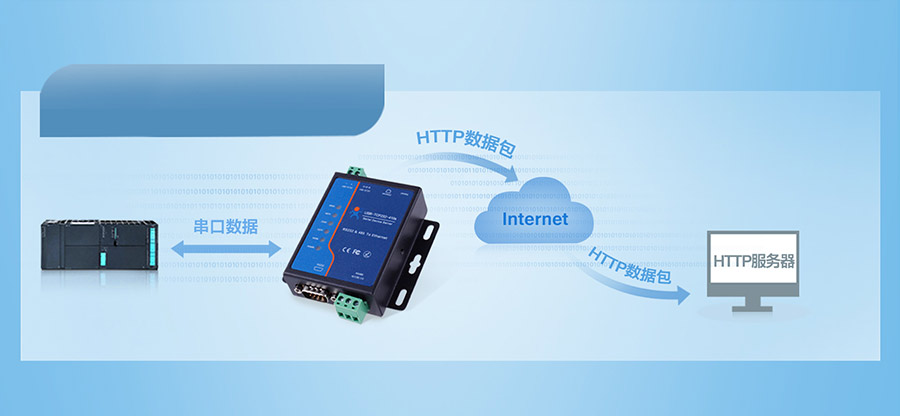

串口联网服务器410s的Httpd client功能完美解决这个问题,只要按照格式向串口发送数据,数据将以Http(GET/POST)方式直接提交给web服务器(如:apache、IIS、tomcat等),普通的网站编程人员利用PHP、ASP等脚本语言就可以直接做数据库存储等处理。做B/S架构系统的不二之选!

查看Httpd Client通讯案例:http://www.usr.cn/Case/30.html

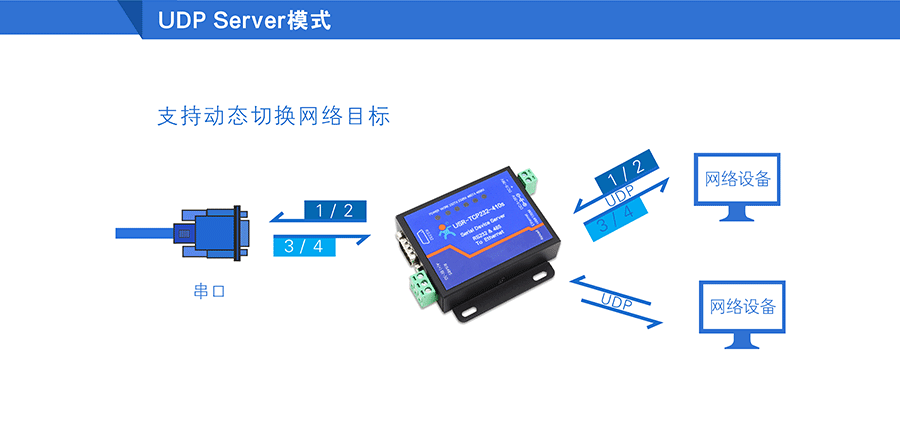

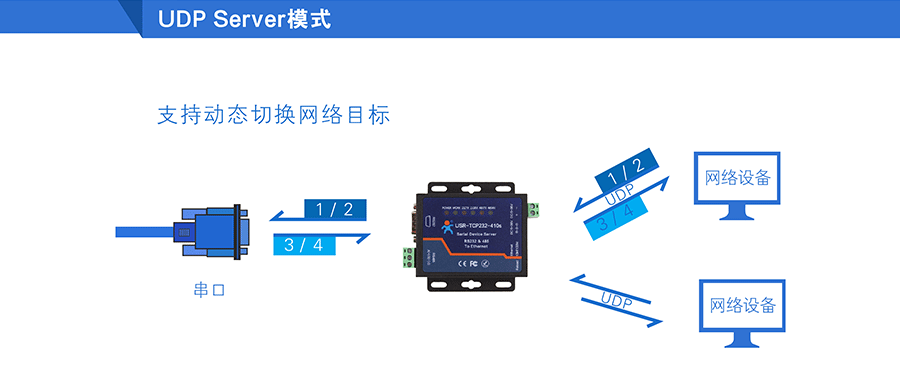

UDP Server模式

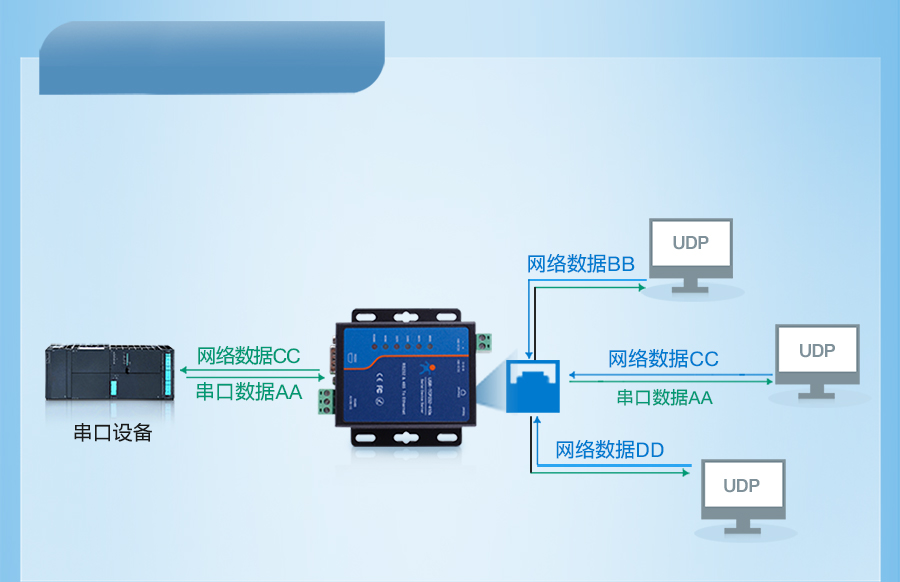

根据UDP通讯改进的UDP Server模式,串口接收的数据自动发送给上一次通讯的网络目标。

232转tcp

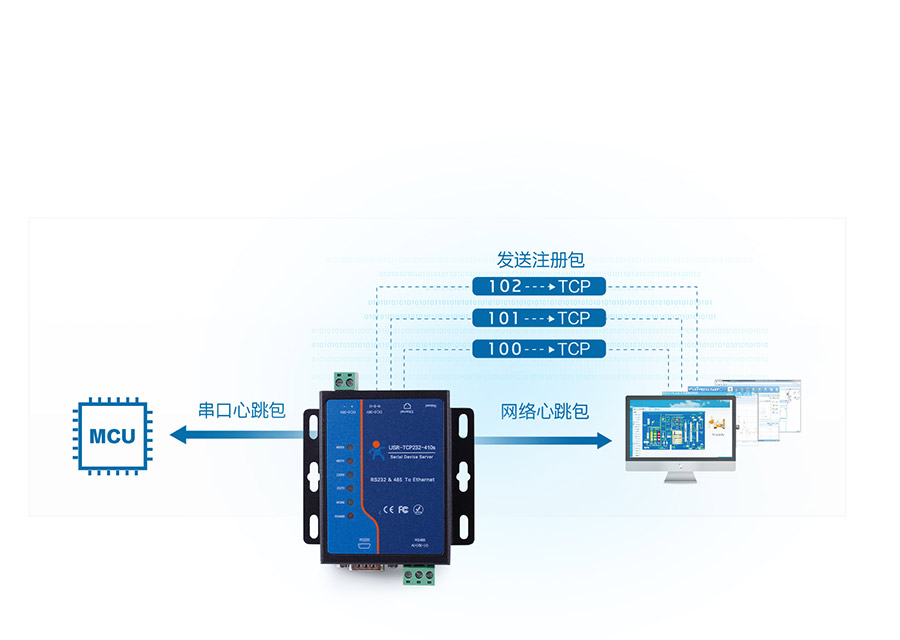

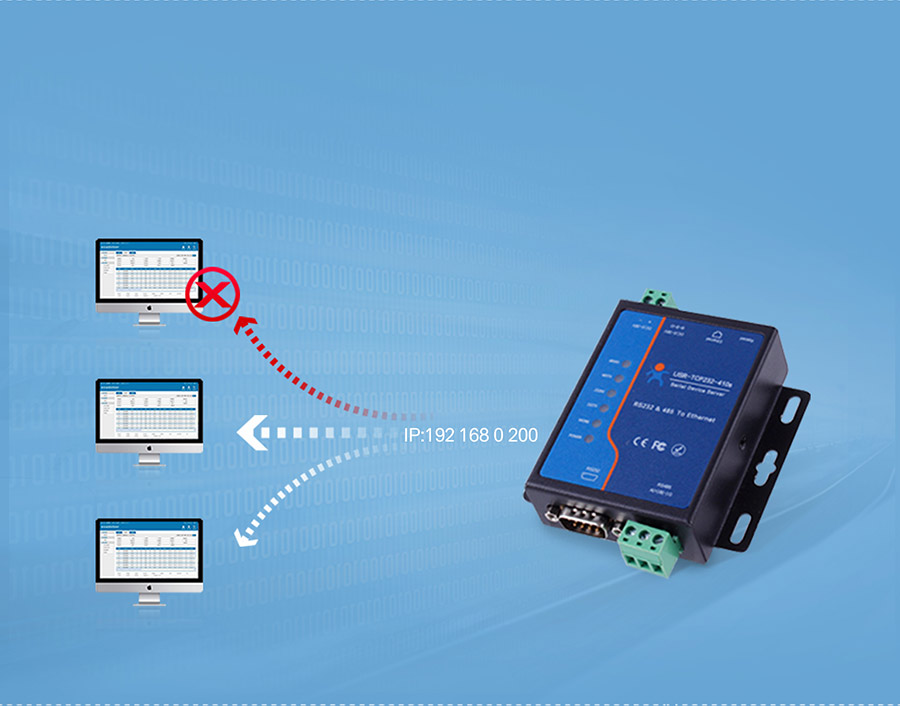

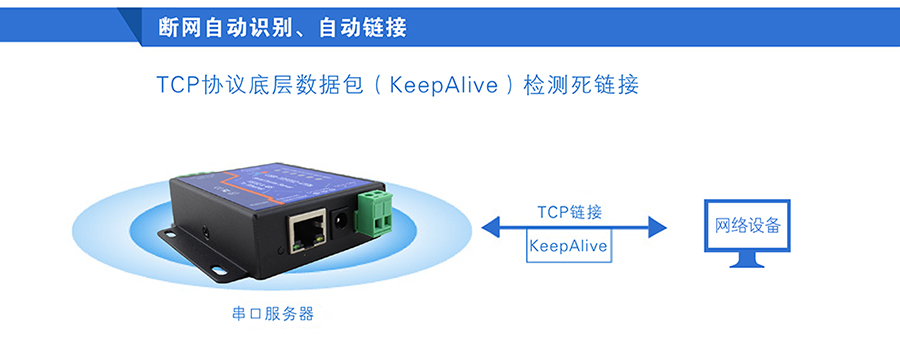

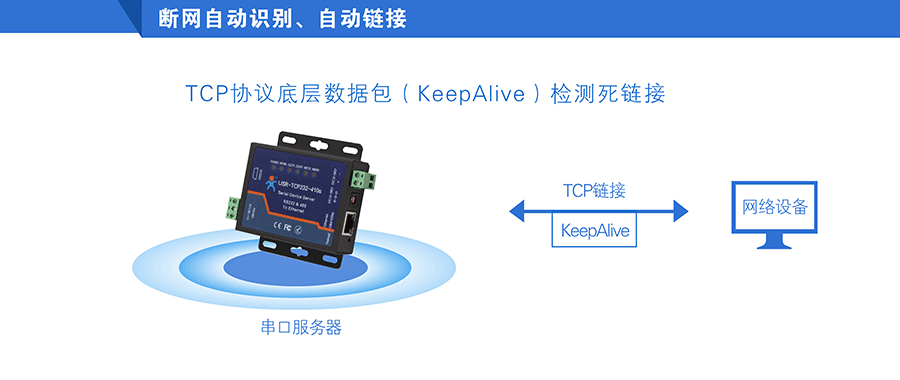

在TCP通讯中,如果网络目标突然断电或断网,串口服务器没有识别机制的话,就会成为死链接,一直认为TCP链接正常,从而造成数据丢包。

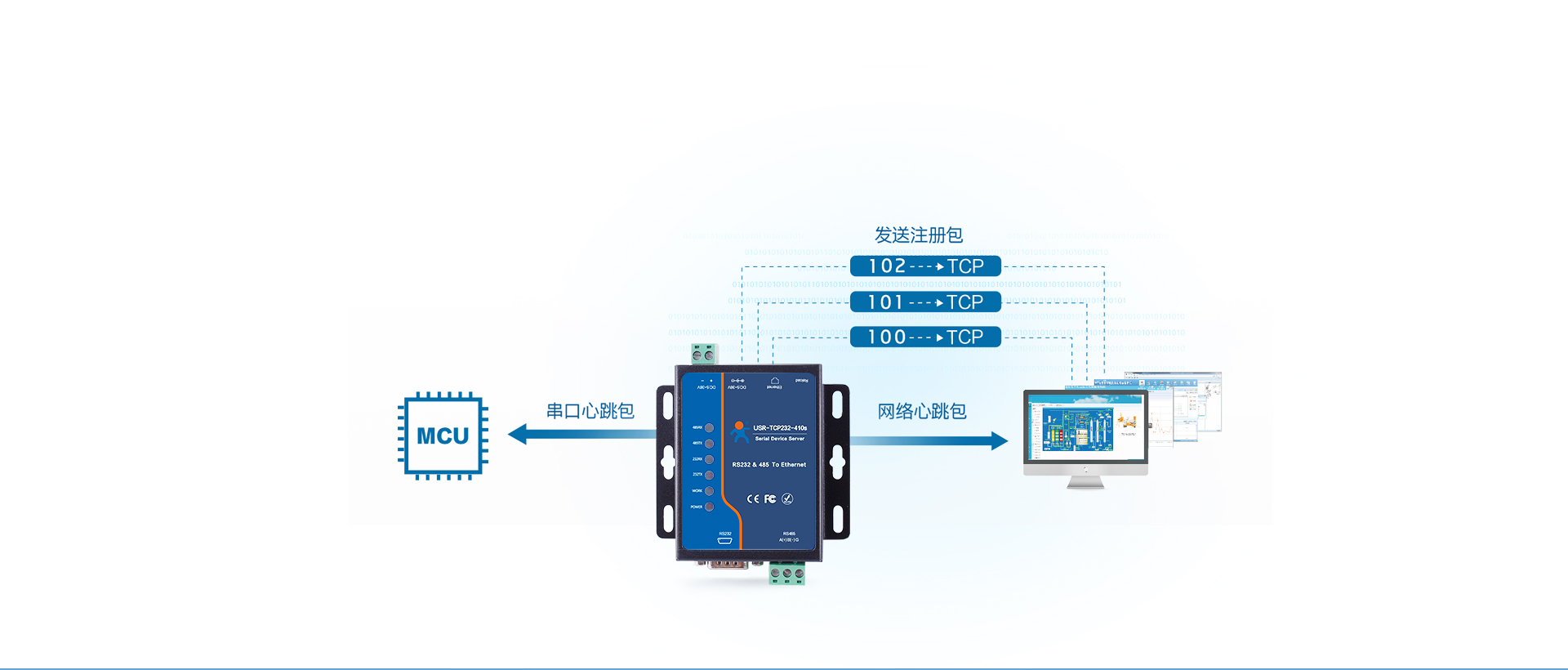

410s利用TCP协议底层数据包(KeepAlive)轻松识别死链接,并实现自动重连。

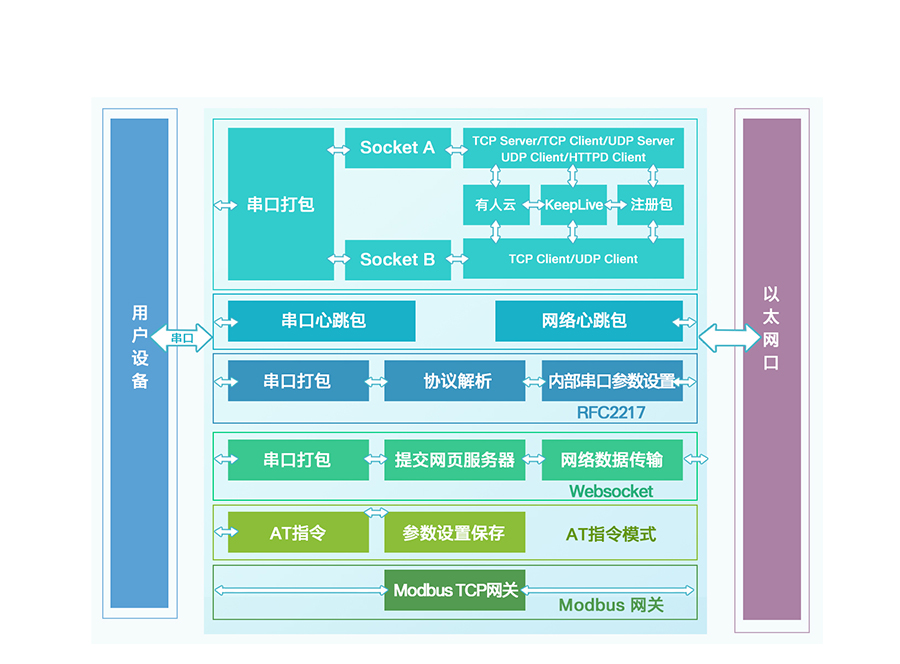

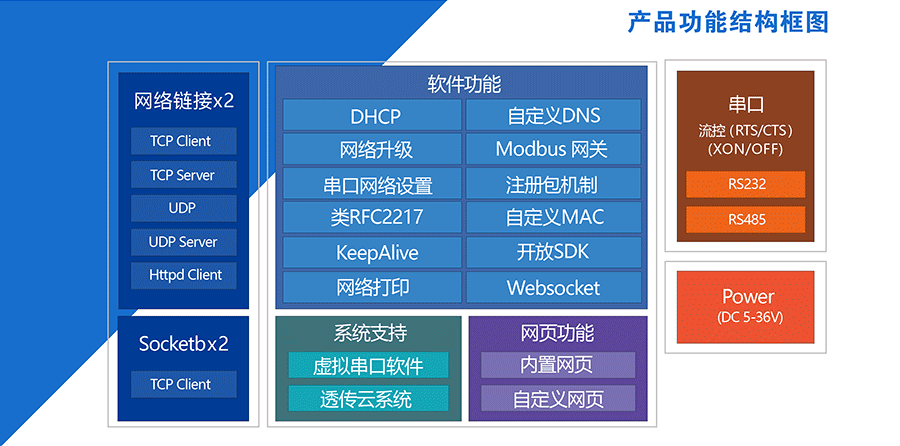

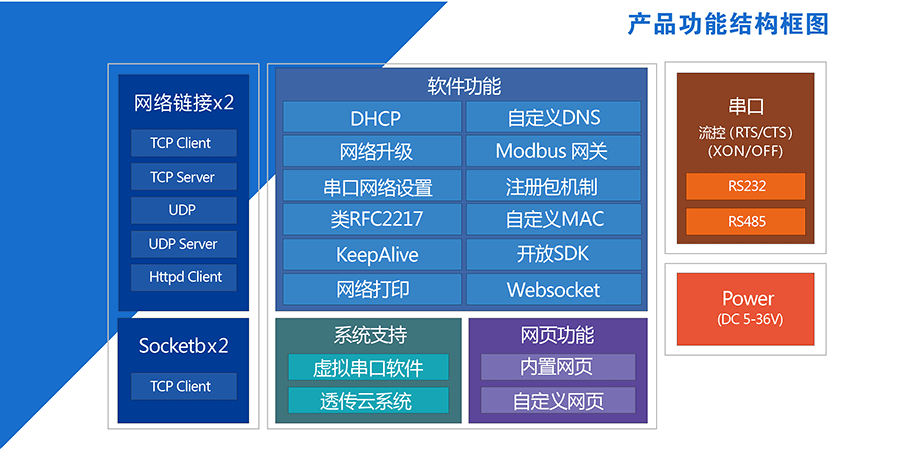

强大的软件功能


强大的“嵌入式开发能力”和“与客户共同成长”的服务理念,一直是“有人”的核心竞争力,结合多年在联网通讯领域的经验积累和410s性能提升,送给用户将是出乎意料的经典之作。

485转tcp

串口服务器410s内置网页界面友好,右侧增加人性化的帮助提示。内置网页同时支持用户自定义,用户根据自己的情况进行设计。

内置网页同时支持网页转串口功能,采用的是HTML5技术的Websocket,再结合自定义网页功能,用户可以根据项目需求设计内置网页,实现网页控制、网页数据采集等功能。

串口服务器远程

串口服务器410s支持网络打印功能,计算机通过添加网络打印设备,键入串口服务器IP和端口,立刻实现网络远程打印。

串口转以太网

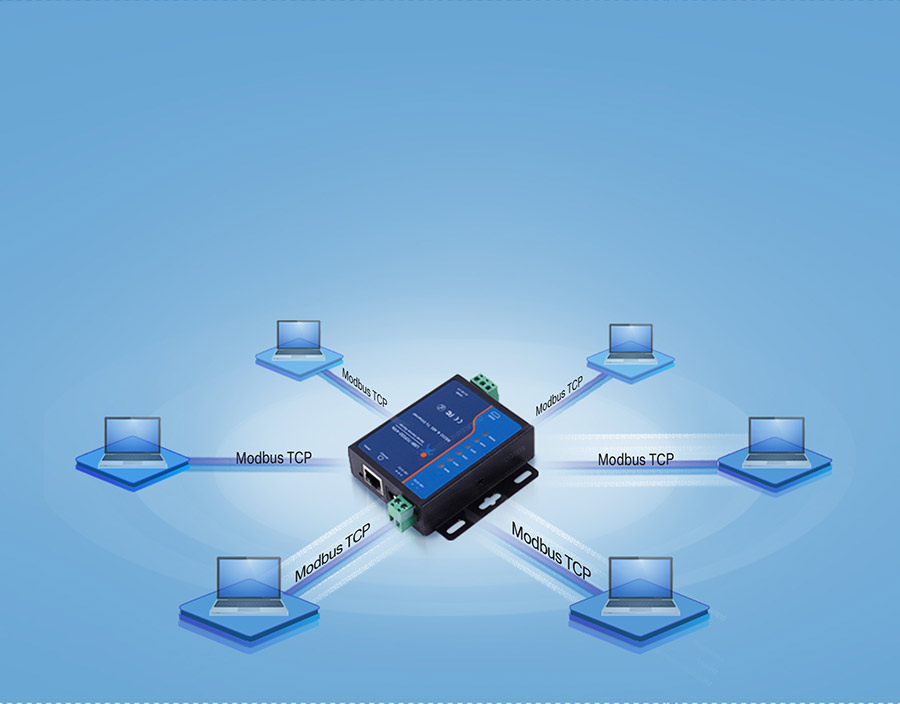

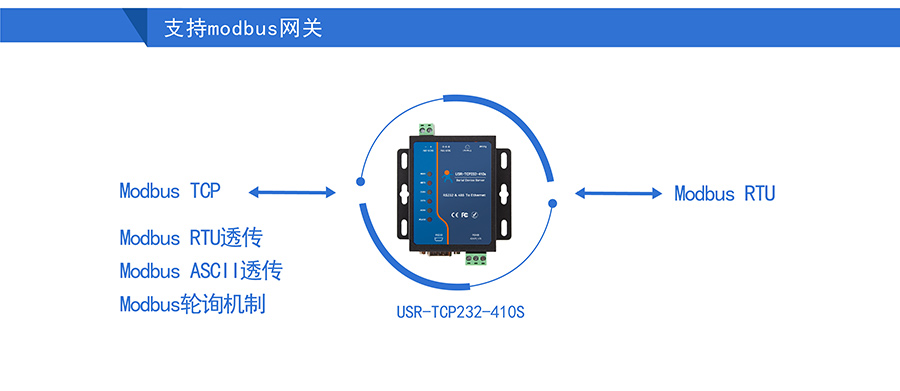

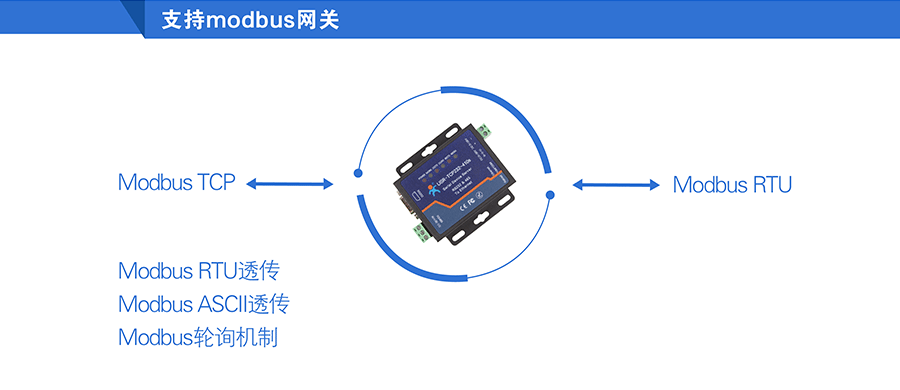

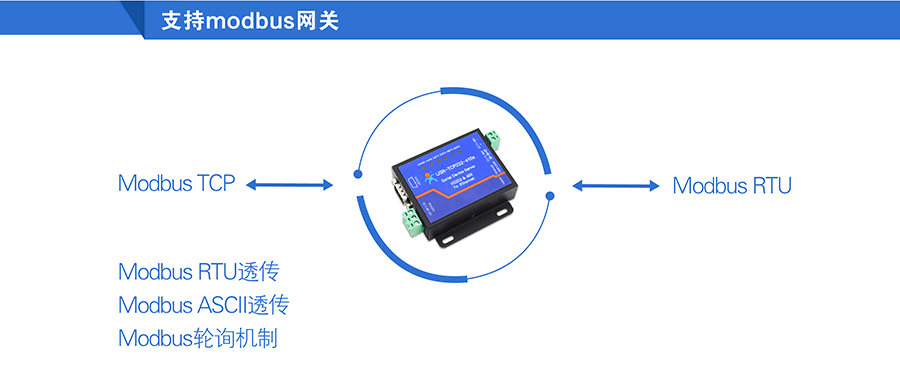

支持Modbus网关。

支持Modbus轮询机制(需固件3009或更高),当多个设备同时查询时,轮询机制解决数据并发造成的粘连拥堵问题。

利用Cortex-M4内核的MCU,高达120MHz主频能够稳定支持用户实现众多自定义功能(如:协议转换、数据计算等),实现嵌入式计算机的简单功能。

串口转网络

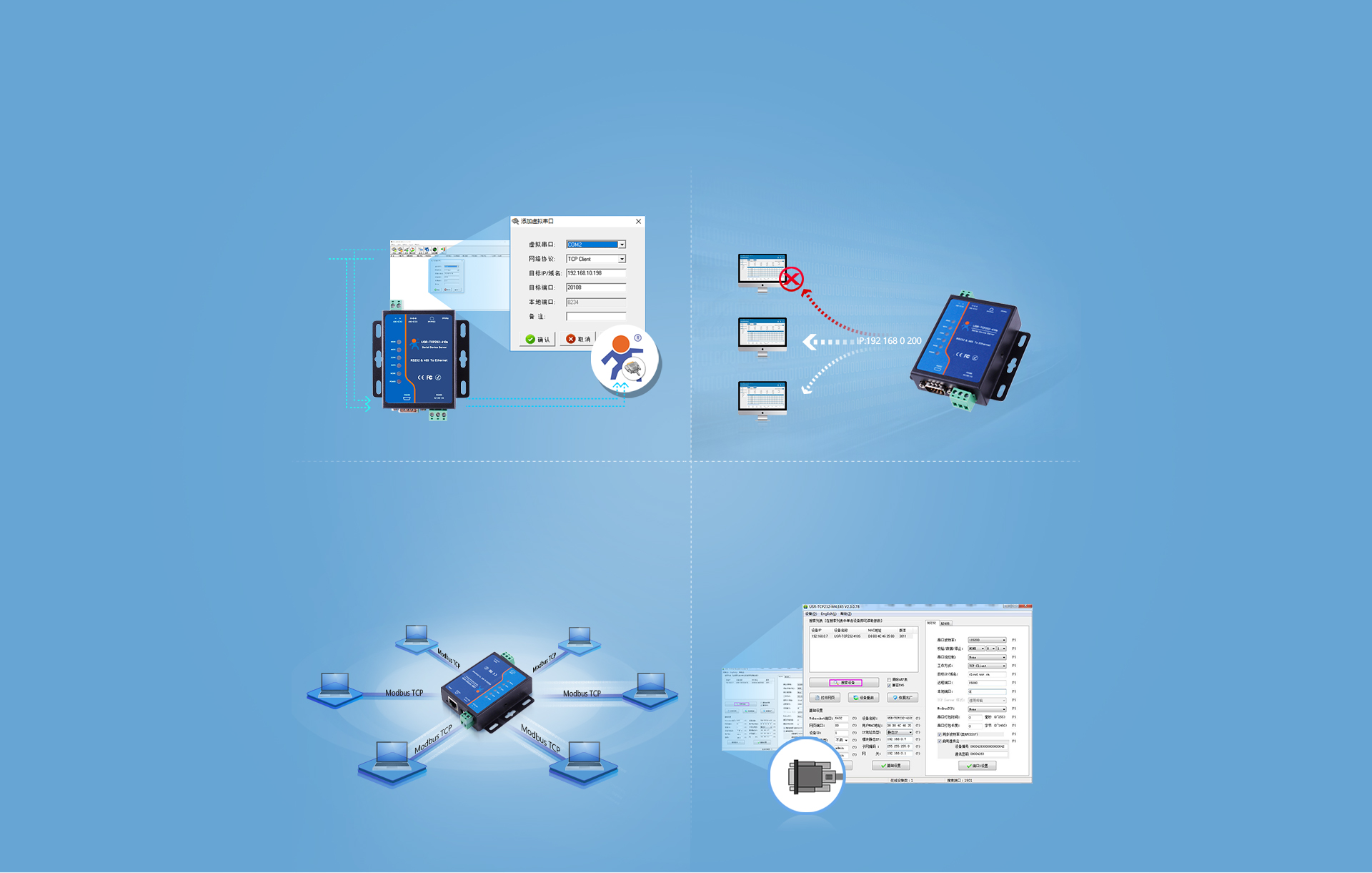

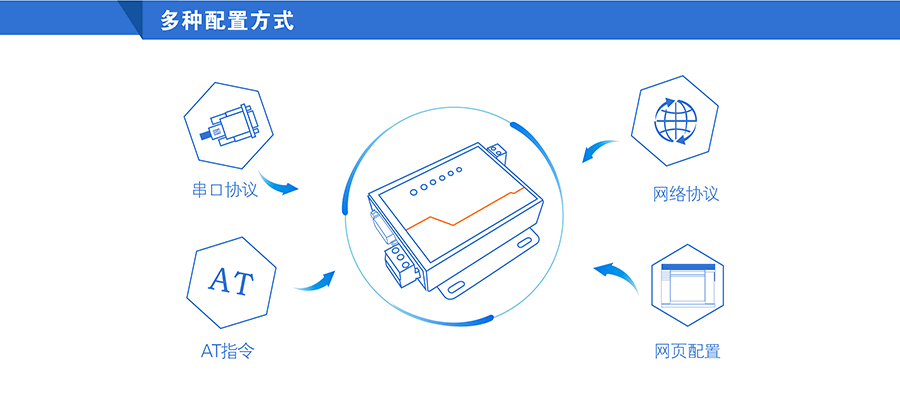

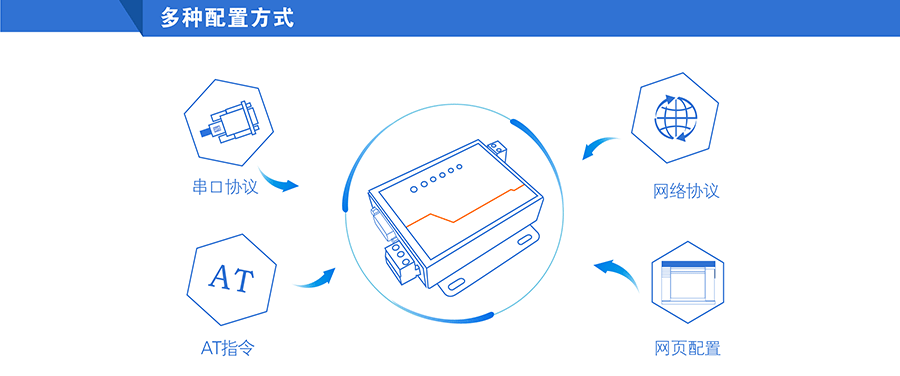

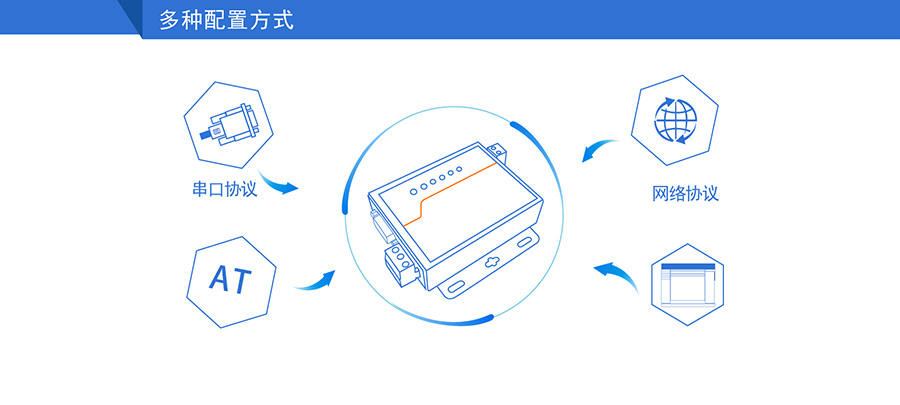

支持四种配置方式:串口AT指令、串口指令、网络协议、网页配置。

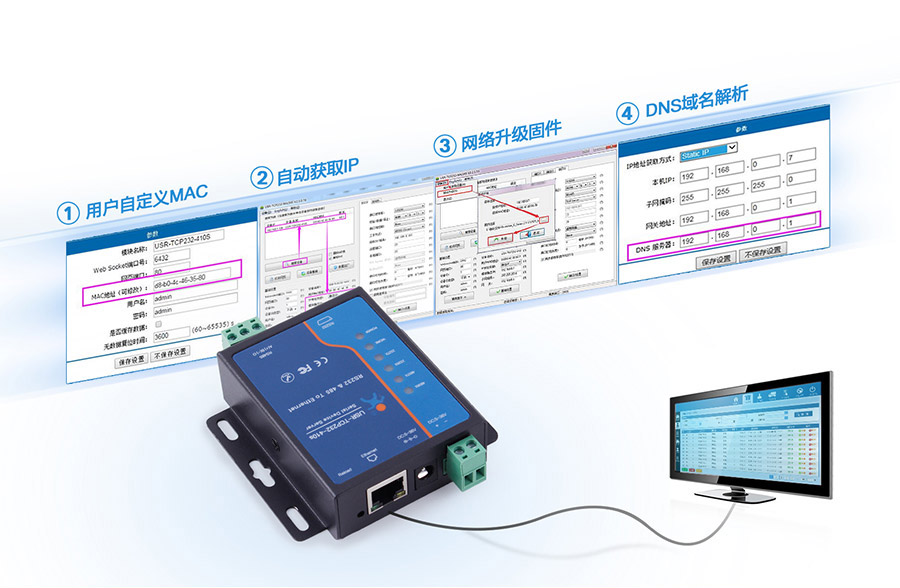

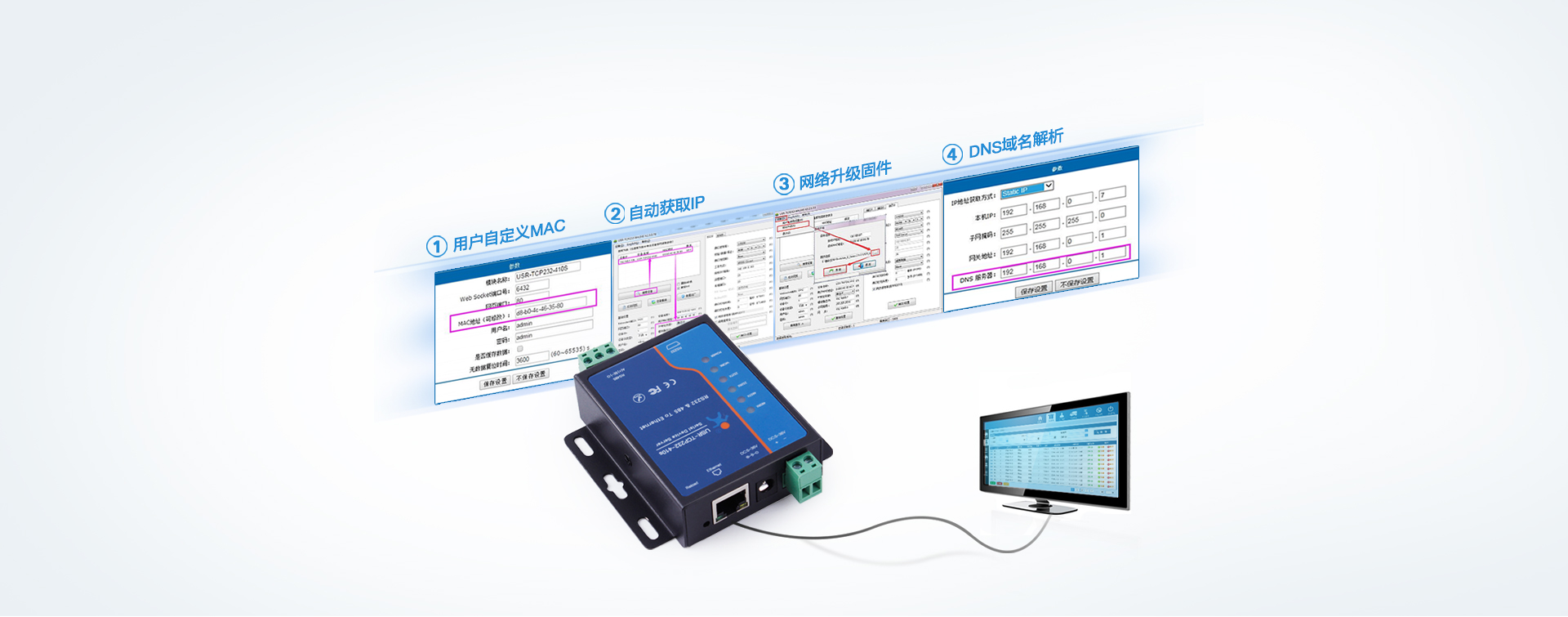

更多功能

自定义MAC:“有人”每台串口服务器出厂默认为全球唯一MAC地址,同时也支持MAC地址用户自定义;

网络升级:利用上位机设置软件,支持网络升级;

DHCP:支持IP自动获取功能;

配套


串口转网口

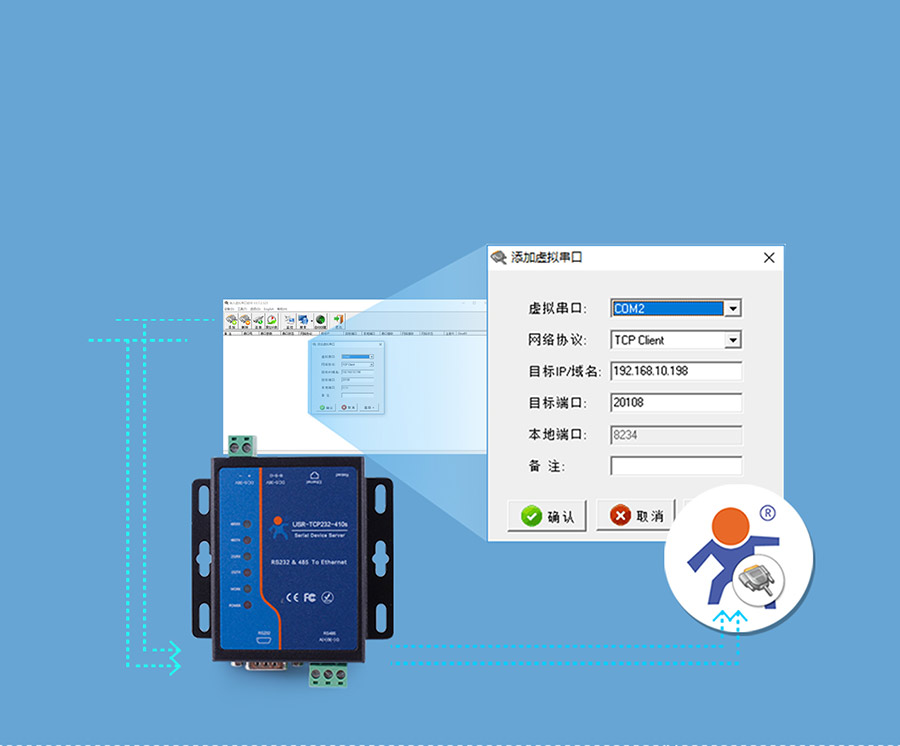

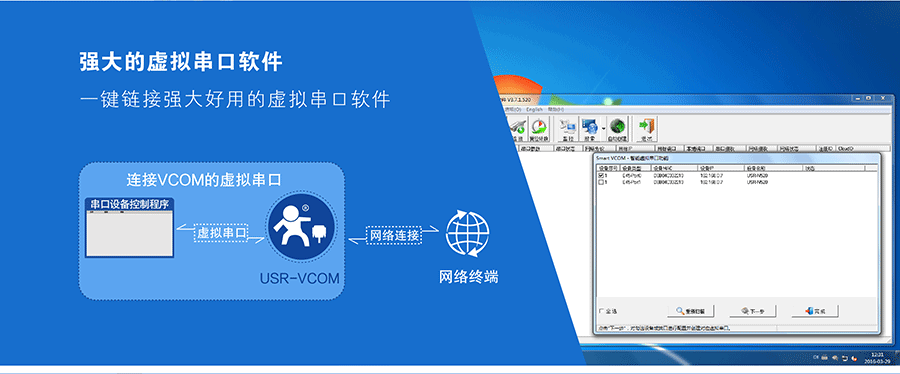

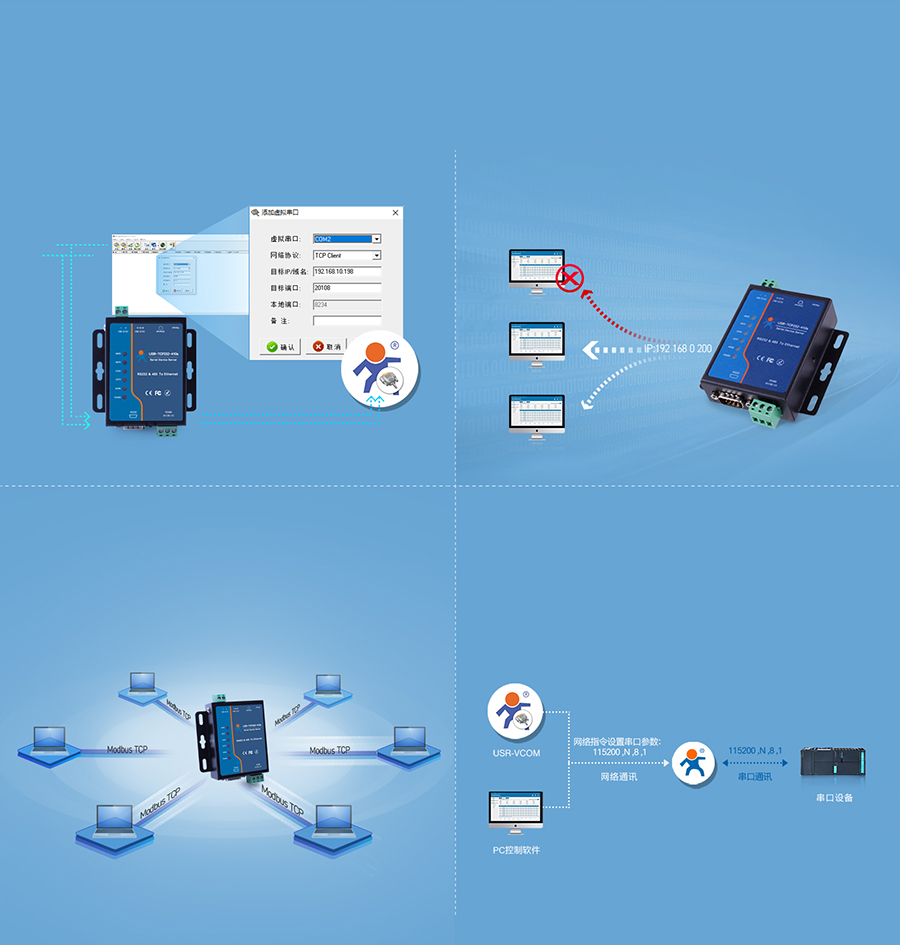

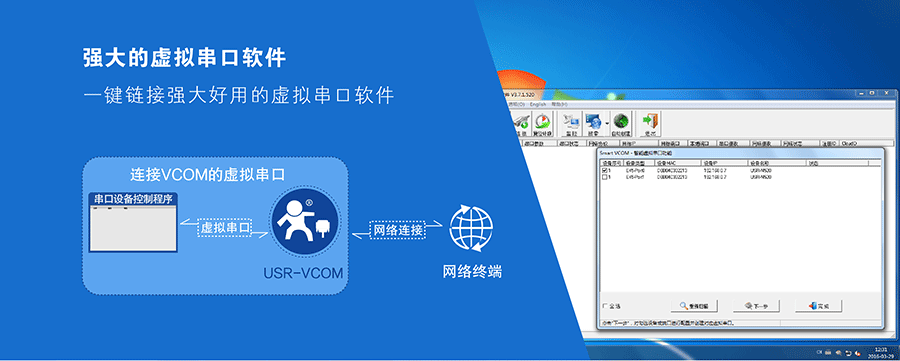

虚拟串口软件(USR-VCOM)将TCP/UDP网络通讯映射成本机虚拟串口,应用程序通过访问虚拟串口就可以向网络设备发送数据,实现远程控制、数据采集等应用。

有人首创虚拟串口软件“自动创建”功能,一键连接串口服务器!

联网服务器

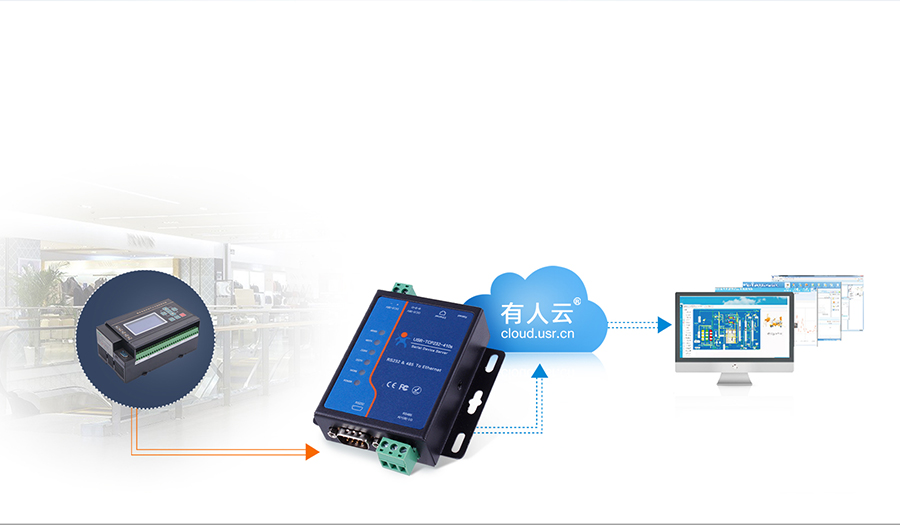

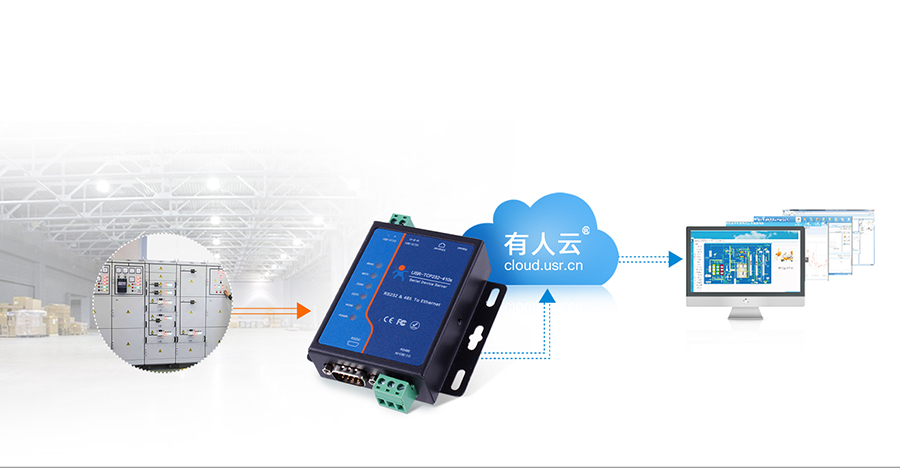

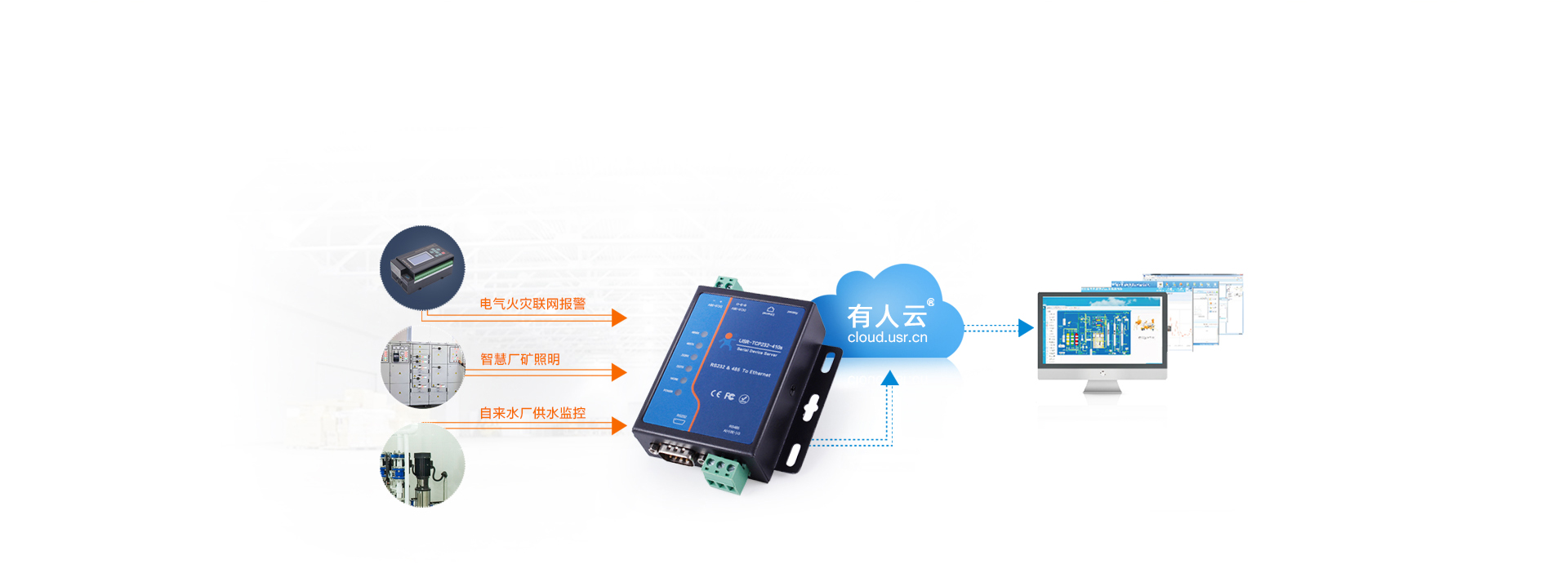

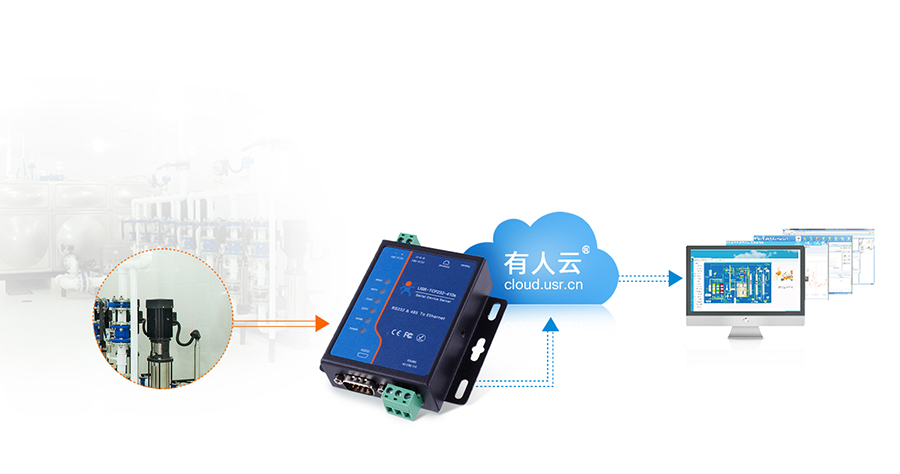

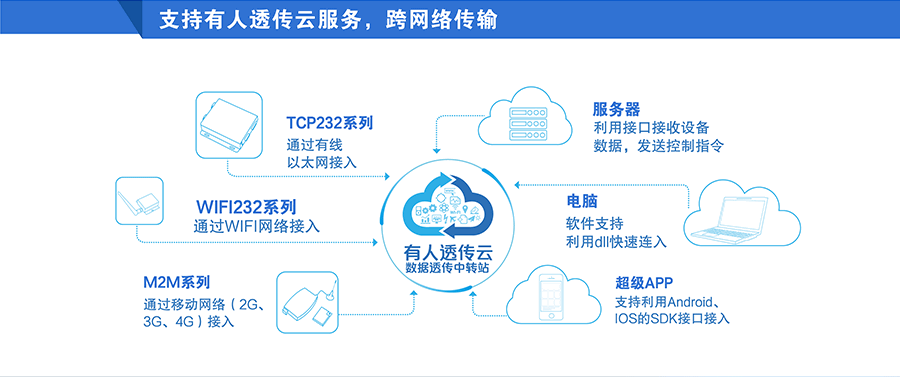

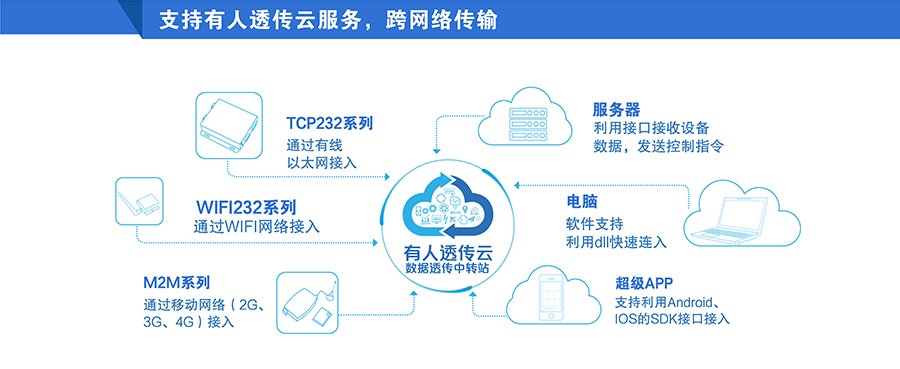

410s支持有人透传云服务,轻松实现串口服务器、网络模块、云服务器、智能手机、智能设备等跨网络传输,应用于工业以太网远程控制、智能家居远程管理、数据抄表远程采集等跨网络多点数据互传的项目。

有人透传云免费开放,更多详情:cloud.usr.cn

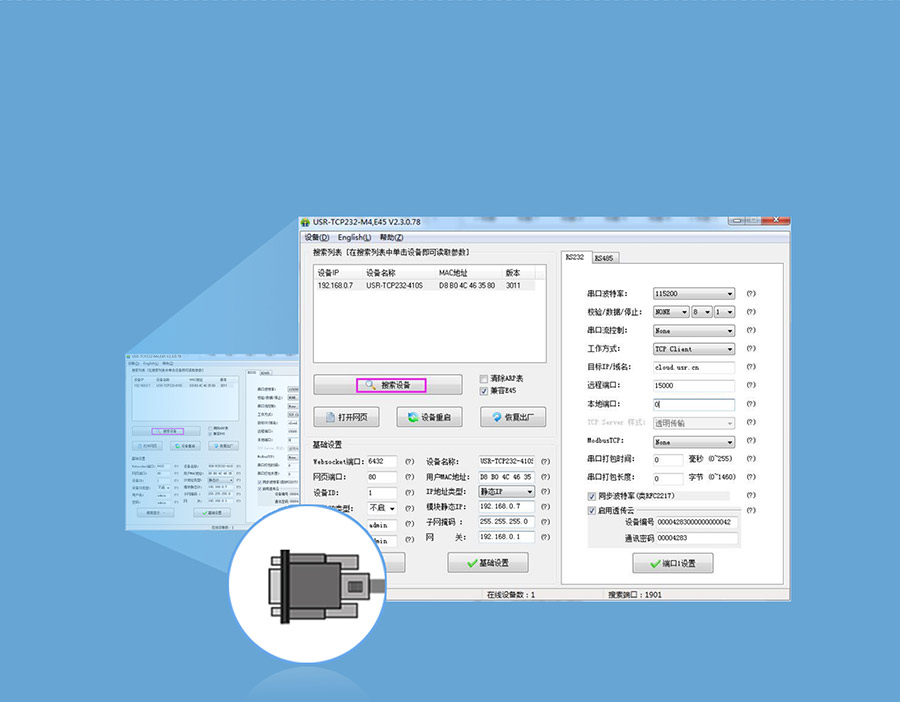

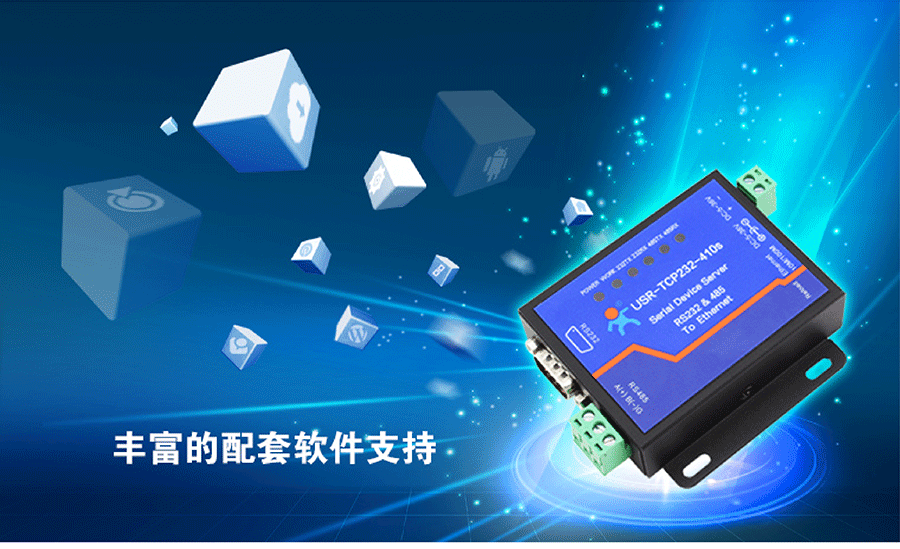

  • 提供串口服务器上位机设置软件;
  • 提供VB/Delphi/C#/Borland C++/IOS/Android网络编程Demo教程;
  • 提供Windows/IOS/Android串口网络调试助手;

应用

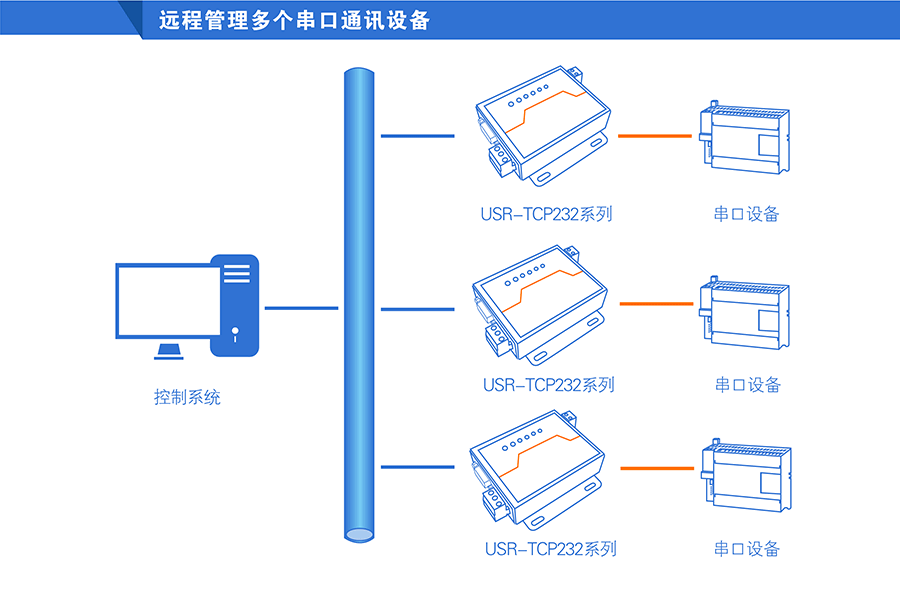

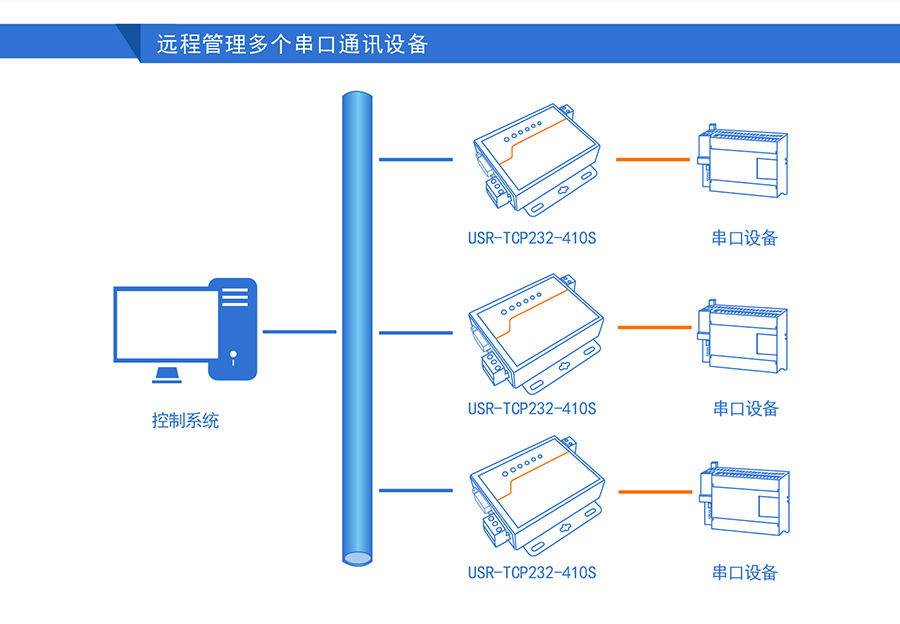

应用一:远程管理多个串口通讯设备

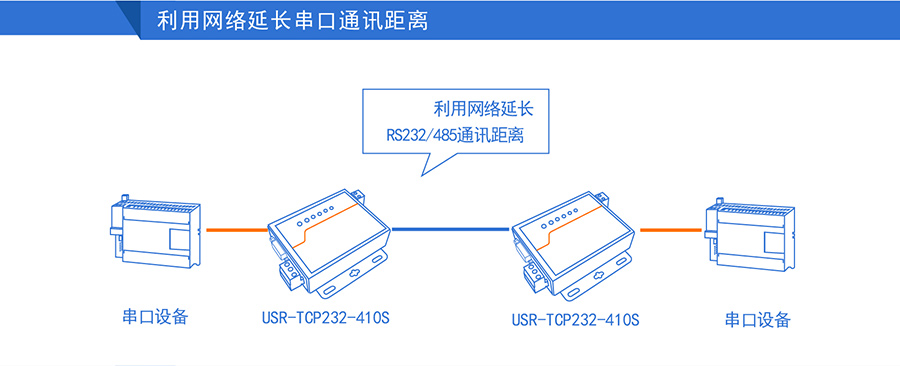

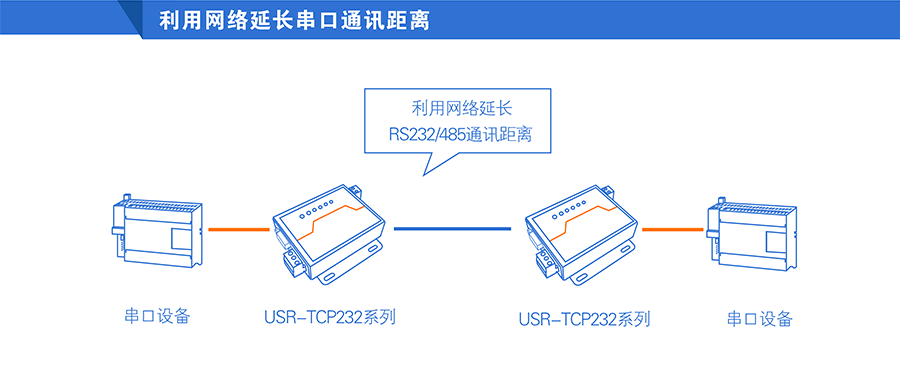

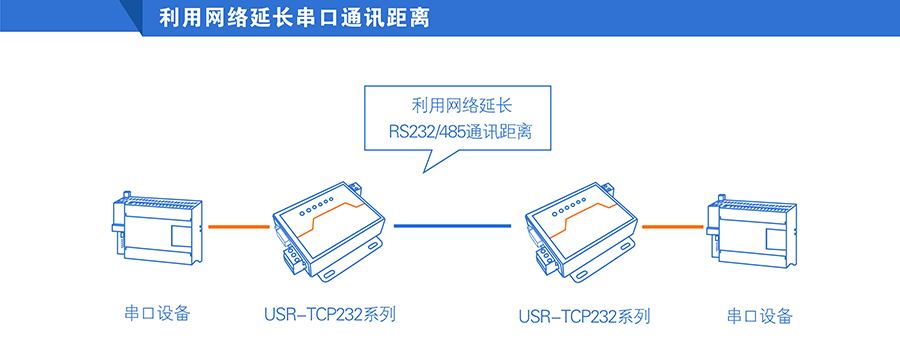

应用二:利用网络延长串口通讯距离

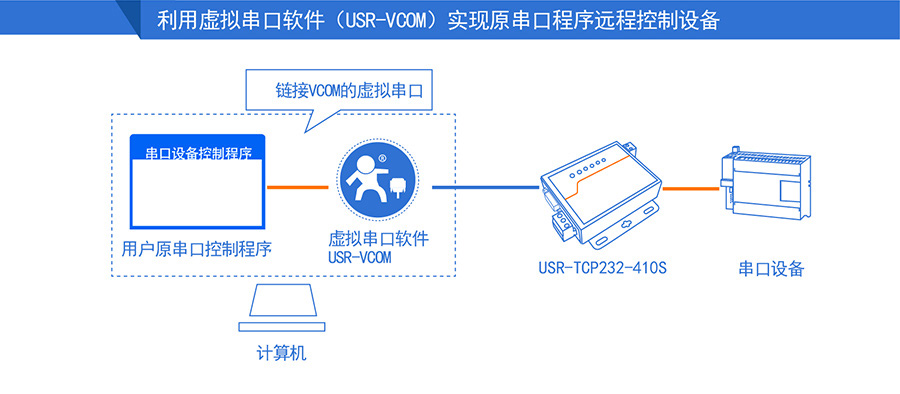

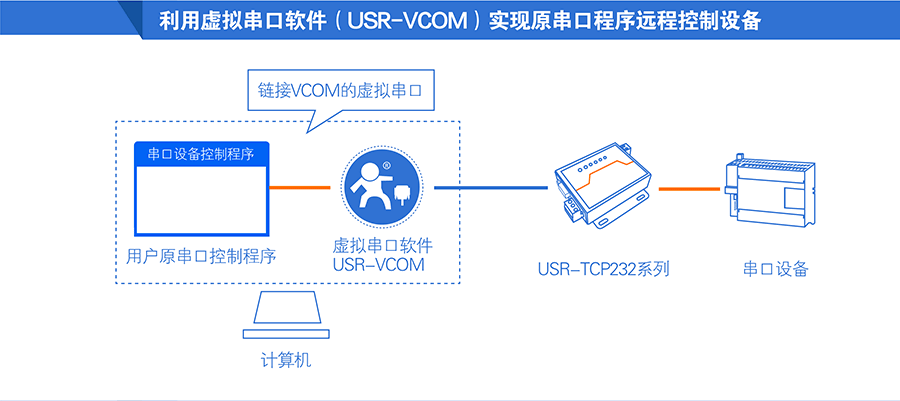

应用三:利用虚拟串口软件(USR-VCOM)实现原串口程序远程控制设备

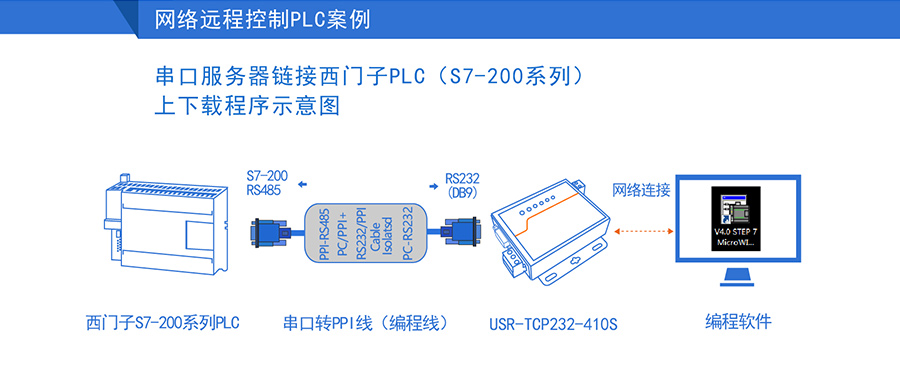

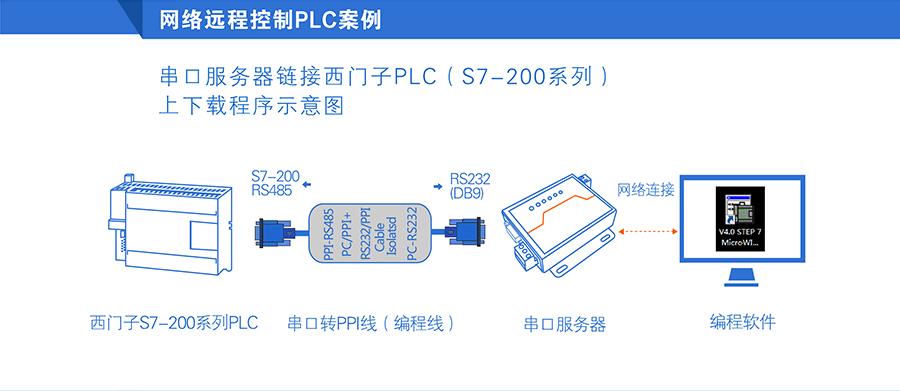

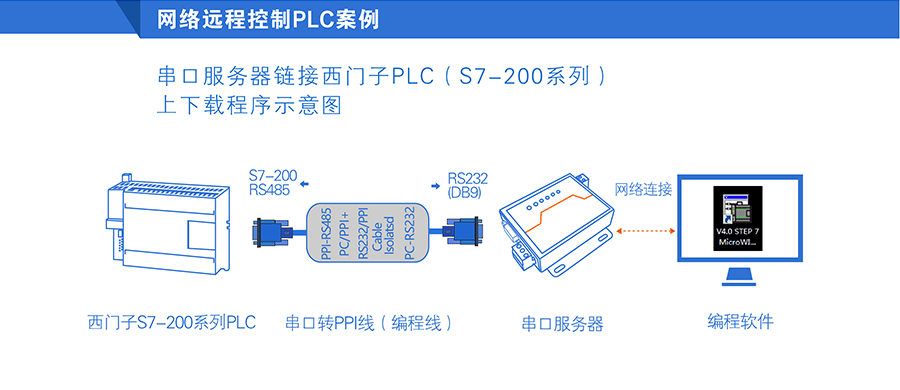

应用四:网络远程控制PLC案例

详情查看:http://www.usr.cn/Case/51.html

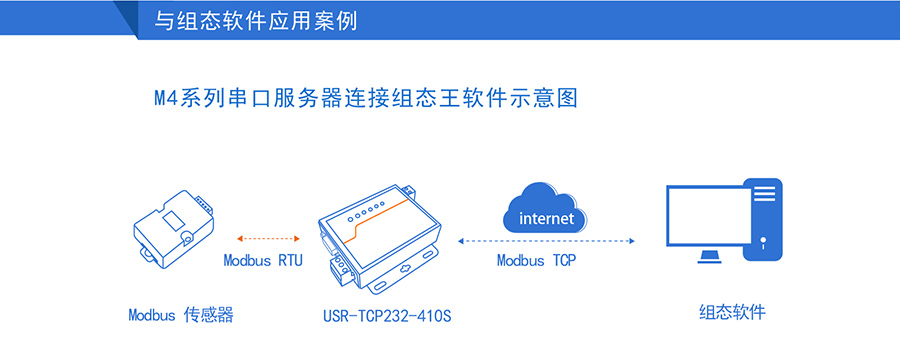

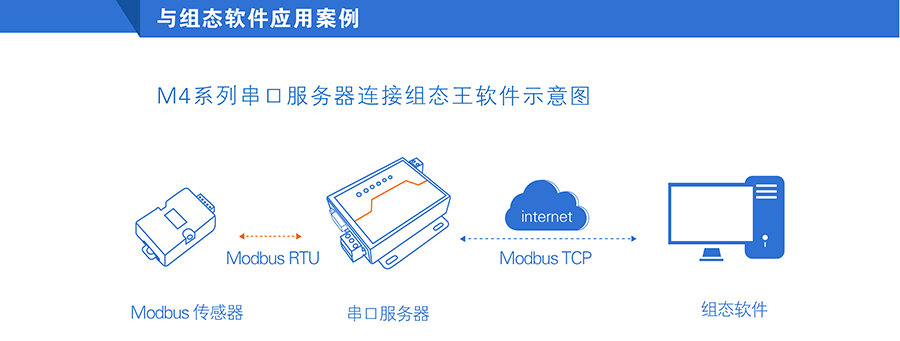

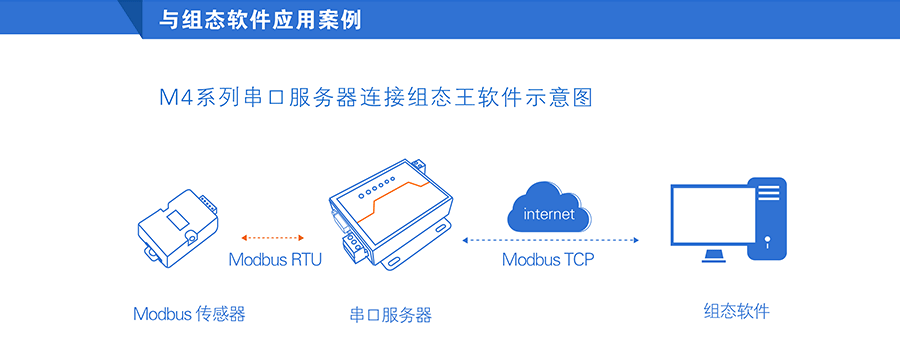

应用五:与组态软件应用案例

详情查看:http://www.usr.cn/Case/39.html

更多


系统信息

  • 处理器
  • Cortex-M4
  • 主频
  • 120MHz
  • Flash
  • 512K字节

以太网

  • 端口数
  • 1
  • 接口标准
  • RJ45
  • 速率
  • 10/100 Mbps,MDI/MDIX交叉直连自动切换
  • 保护
  • 1.5KV电磁隔离,外壳隔离保护
  • 网络协议
  • IP,TCP,UDP,DHCP,DNS,HTTP,ARP,ICMP,Web socket,Httpd client
  • 接收缓存
  • 最大支持16K字节缓存

串口

  • 端口数
  • 2(1路RS-232,1路RS-485,支持同时工作)
  • 接口标准

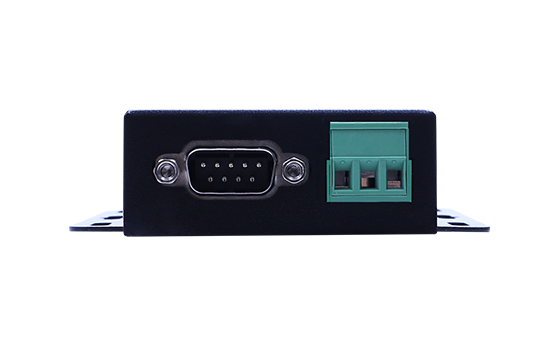

  • RS-232:DB9针式,RS-485:3线(A+ B- G)
  • 数据位
  • 5,6,7,8
  • 停止位
  • 1,2
  • 校验位
  • None,Even,Odd,Space,Mark
  • 波特率
  • RS-232:600 bps~230.4K bps,RS-485:600 bps ~ 1M bps
  • 流控
  • RTS/CTS
  • 缓存
  • 收发各2K字节
  • 保护
  • RS-485:防静电 2KV,防雷保护
  • RS-485上下拉电阻
  • 2.2 KΩ

软件

  • 虚拟串口(USR-VCOM)
  • Windows 2000或更高(32位/64位)
  • 配置方式
  • 内置网页,上位机设置软件,串口指令

基本参数

  • 尺寸
  • 90 x 84 x 25(mm)含外壳以及端子
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 保存环境
  • -40 ~ 105°C,5 ~ 95% RH(无凝露)
  • 输入电压
  • DC 5 ~ 36 V
  • 工作电流
  • 86.5mA(aver)@ 5V
    44.3mA(aver)@ 12V
  • 功耗
  • <1W

更多

  • 安规认证
  • CE,FCC,ROHS
  • 保修期
  • 2年
  • 配件
  • 5V1A高品质电源,公对母串口线,母对母串口线,1米网线
