售前选型—工业级串口服务器区别及适用场景
2022-05-25


工业级串口服务器区别及适用场景

一、相关资料

1、资料下载地址

工业级串口服务器系列产品资料:https://www.usr.cn/Product/cat-79.html

2、购买地址:

官方商城:http://shop.usr.cn/

天猫商城:https://youren.tmall.com/

京东商城:https://youren.jd.com/

淘宝店铺:https://usrcn.taobao.com/

3、技术支持联系地址:IM.usr.cn



二、工业级串口服务器区别

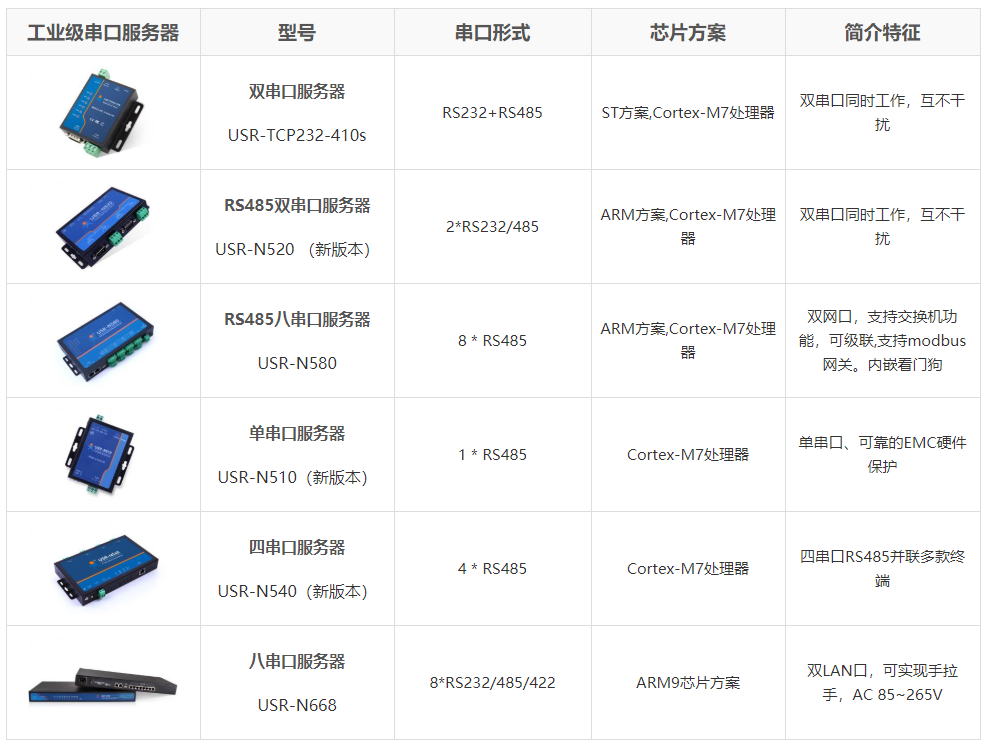

1、硬件区别:



1410s支持232485串口同时使用,互不影响

(2)N5X0系列多串口之间可同时实现,互不影响

(3)N668串口为网口形式,若使用可根据线序对接接线,也可搭配网口转DB9转接头使用

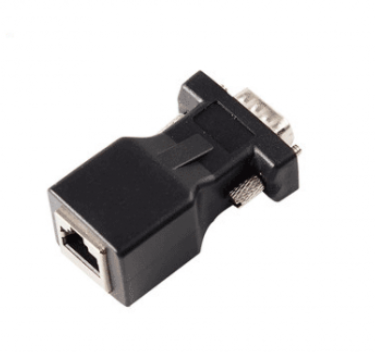

转接头样式:

(4)N580N668为双网口,可支持级联

(5)N580供电范围:DC 9.036.0 V

     N668供电范围:AC 85~265 V

     N510N520N540410s供电范围:DC 5.036.0 V

2、软件区别

目前工业级串口服务器在使用上区别不大,尤其是410sN5X0设备几乎一致,N668除串口服务器常规功能外另支持部分路由功能,如:PPTPGRE、网络诊断、动态DDNS及计划任务



三、适用场景(此处以N510为例)

1、数据透传

(1)N510设备串口接串口终端设备,串口参数设置一致(波特率、数据位、停止位、校验位)

(2)N510设备网口接有线网络,IP可达的上位机或网口设备建立网络连接(N510支持网络协议:TCPUDPHTTPD

(3)若使用数据透传功能,设备串口收到的数据原封不动传至网口输出,例如串口终端设备向N510发送数据“123”,通过N510传输至网口输出的数据即为“123”;反之网口转串口亦然

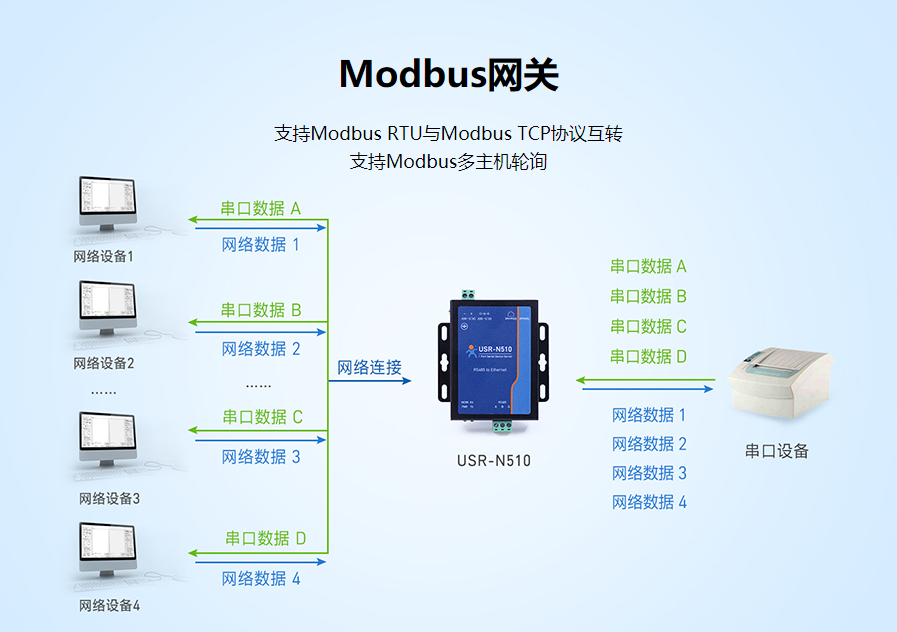

2、Modbus网关功能

1N510设备串口接串口终端设备,串口参数设置一致(波特率、数据位、停止位、校验位)

2N510设备网口接有线网络,IP可达的上位机或网口设备建立网络连接(N510支持网络协议:TCPUDPHTTPD

3)若使用Modbus网关功能,设备直接将串口收到的modbus rtu协议数据解析成modbus tcp协议数据传至网口输出,例如串口终端设备向N510发送数据“010300000001840A”,通过N510传输至网口输出的数据即为“000000000006010300000001”;反之网口转串口亦然





四、行业应用案例

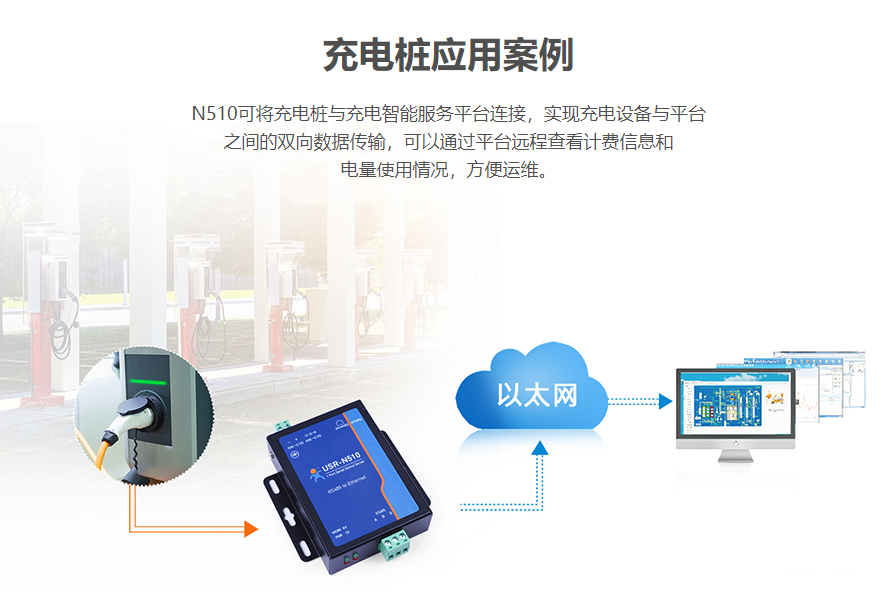

1、充电桩应用案例

N510可将充电桩与充电智能服务平台连接,实现充电设备与平台之间的双向数据传输,可以通过平台远程查看计费信息和电量使用情况,方便运维

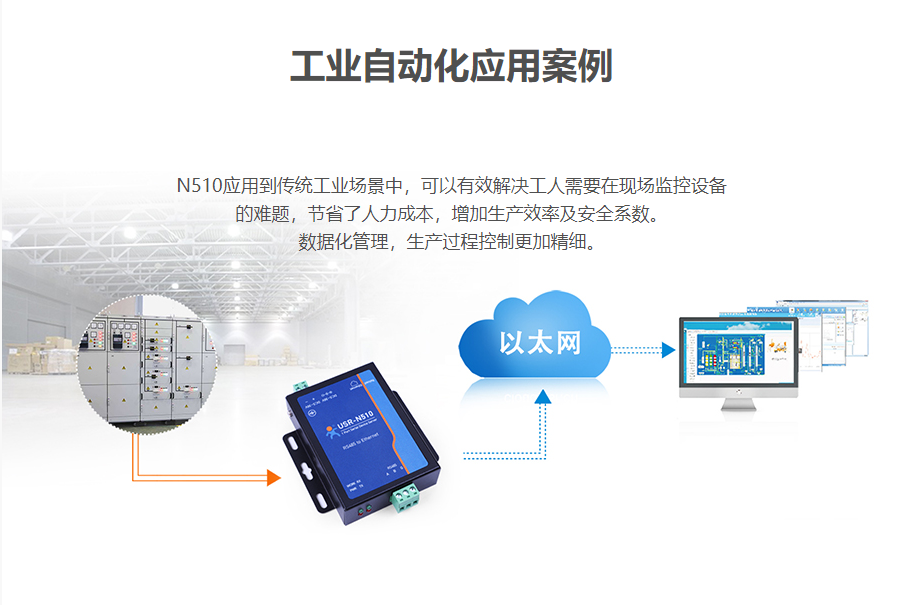

2、工业自动化应用案例

N510应用到传统工业场景中,可以有效解决工人需要在现场监控设备的难题,节省了人力成本,增加生产效率及安全系数。数据化管理,生产过程控制更加精细

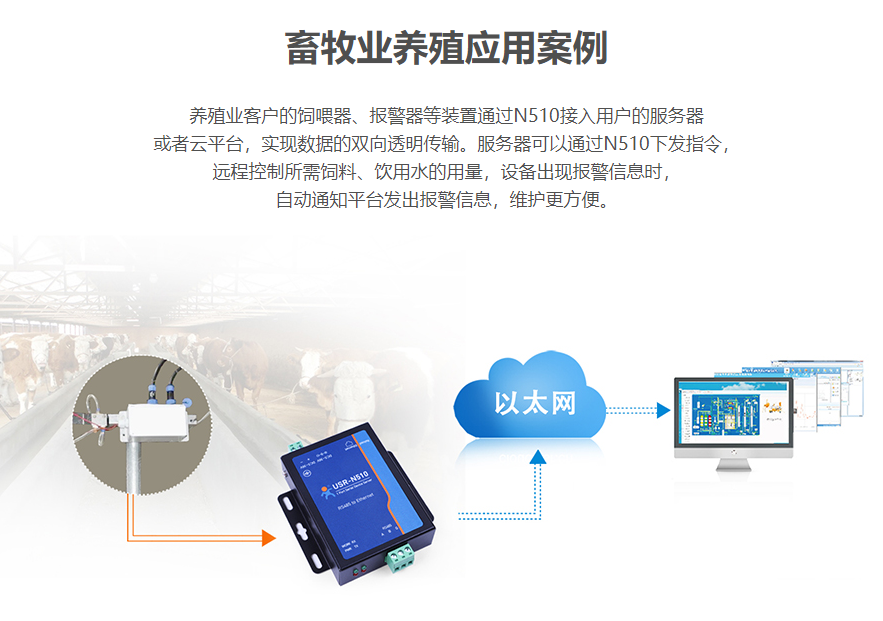

3、畜牧业养殖应用案例

养殖业客户的饲喂器、报警器等装置通过N510接入用户的服务器或者云平台,实现数据的双向透明传输。服务器可以通过N510下发指令,远程控制所需饲料、饮用水的用量,设备出现报警信息时,自动通知平台发出报警信息,维护更方便
