售前选型—低成本串口服务器区别及适用场景
2022-05-25


低成本串口服务器区别及适用场景

一、相关资料

1、资料下载地址

工业级串口服务器系列产品资料:https://www.usr.cn/Product/cat-79.html

2、购买地址:

官方商城:http://shop.usr.cn/

天猫商城:https://youren.tmall.com/

京东商城:https://youren.jd.com/

淘宝店铺:https://usrcn.taobao.com/

3、技术支持联系地址:IM.usr.cn

二、低成本串口服务器区别



(1)DR301/DR302支持数据透传和modbus 网关功能,tcp232-302/304/306只支持透传。

(2)tcp232-302/304供电范围:DC 5~7V , DR301/DR302/tcp232-306供电范围:DC 5~36V

(3)DR301/DR302开启modbus网关功能,支持多主机轮询。

三、适用场景(DR302为例)

1. 数据透传,实现485转以太网功能,数据双向透明传输

(1)DR302设备串口接串485终端设备,串口参数设置一致(波特率、数据位、停止位、校验位),485接线A-A,B-B

(2)DR302设备网口直连上位机或者和上位机接同一个路由器,IP和上位机或网口设备同网段,建立网络连接,一个做server一个做client。(DR302支持网络协议:TCPUDPHTTPD

(3)若使用数据透传功能,设备串口收到的数据原封不动传至网口输出,例如串口终端设备向DR302发送数据“123”,通过DR302传输至网口输出的数据即为“123”;反之网口转串口亦然







参考案例:USR-DR302基本测试测试通信和使用方案https://www.usr.cn/Faq/641.html

USR-DR302 连工业路由器局域网通信https://www.usr.cn/Faq/937.html

2.modbus网关功能

支持多主机轮询功能,可识别不同网络设备发送的数据并进行对应回复,防止数据错位。
有效解决多个网络设备同时发送数据后串口设备回复错位的问题。透传+轮询、Modbus+轮询两种轮询模式可选。



参考案例:DR302 MODBUS网关功能测试https://www.usr.cn/Faq/735.html

USR-DR302多主机轮询测试方法https://www.usr.cn/Faq/1223.html

3.通过有人云,进行远程监控或透传



参考案例:USR-DR302连接有人云Modbus RTU设备组态测试https://www.usr.cn/Faq/841.html

USR-DR302连接有人云与VCOM一对一透传https://www.usr.cn/Faq/898.html

4. 支持做http client连接http服务器

支持串口数据以HTTPDGET/POST)方式提交至指定服务器



参考案例:DR302使用HTTP GET方式向网页服务器提交数据https://www.usr.cn/Faq/736.html

串口服务器DR302使用HTTP POST方式向网页服务器提交数据https://www.usr.cn/Faq/814.html

支持udp通信

(1)DR302udp client,只与目标IP的目标端口通讯,从而提高数据传输的准确性.

(2)DR302udp server,将接收到的数据自动发送至上一次通讯的网络目标,适合多网络设备均需与DR302通信的传输场景使用。



参考案例:USR-DR302 UDP广播测试https://www.usr.cn/Faq/935.html

四、应用案例

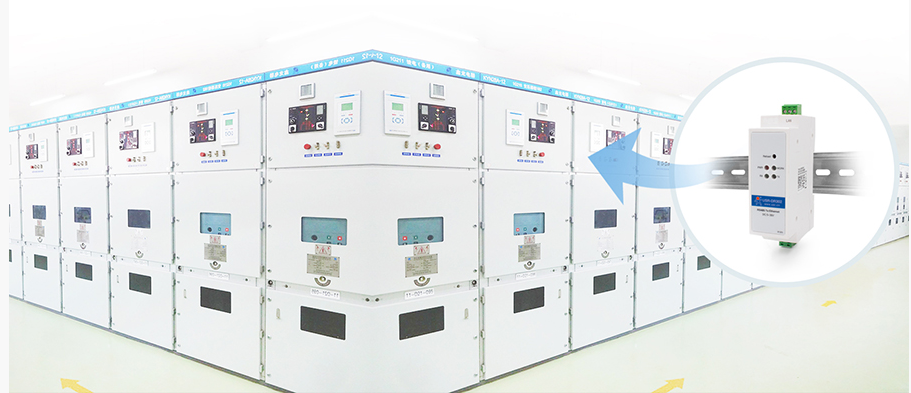

1电力数据联网传输
DR302体积小,方便狭小空间使用;自带DIN导轨, 便于壁挂安装;可将配电箱终端数据快速转换成网络数据,实时通讯,有效降低成本支出.

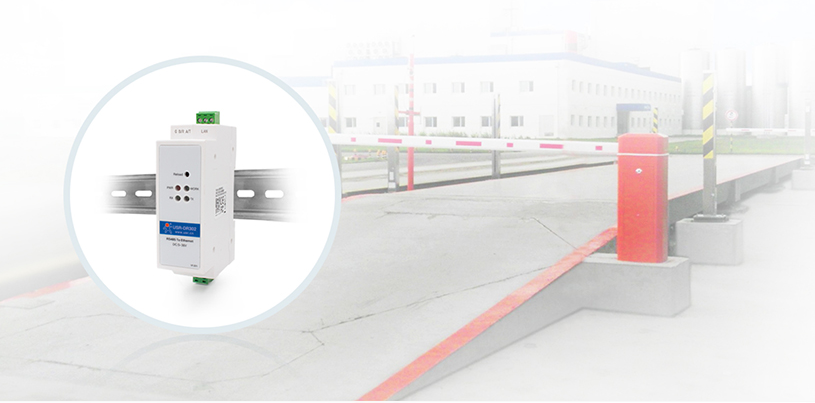

2)无人值守称重联网传输
DR302集成TCP/IP协议栈,可将串口数据快速转换成网络数据,有效连接控制室与道闸系统,节省大量人力与成本.
