USR-TCP232-410S MODBUS (M4)网关模式(多主机对应多从机)测试
2020-03-23


http://www.usr.cn/Down/USR-TCP232-410s-software-V1.1.1.pdf

28页 MODBUS网关功能

http://www.usr.cn/Download/230.html

M4设置软件下载连接



一、调试方法准备工作:

USR-TCP232-410S使用直流电源适配器12V供电。

USR-TCP232-410S USB-RS485串口线接电脑和USR-TCP232-410S

USR-TCP232-410S网口用网线连接电脑网口,电脑IPUSR-TCP232-410SIP设置同一网段。

(或者USR-TCP232-410S网口用网线接路由器,电脑也连接同一个路由器。USR-TCP232-410S用串口设置软件设置DHCP,动态获取IP



二、静态IPUSR-TCP232-410S设置MODBUS网关

1、硬件连接:

USR-TCP232-410S使用直流电源适配器12V供电。

USR-TCP232-410S USB-RS485串口线接电脑和USR-TCP232-410S

USR-TCP232-410S网口用网线连接电脑网口,电脑IPUSR-TCP232-410SIP设置同一网段。USR-TCP232-410S默认IP192.168.0.7。因此电脑设置静态IP192.168.0.201,子网掩码 255.255.255.0,网关192.168.1.1



2、串口参数设置:

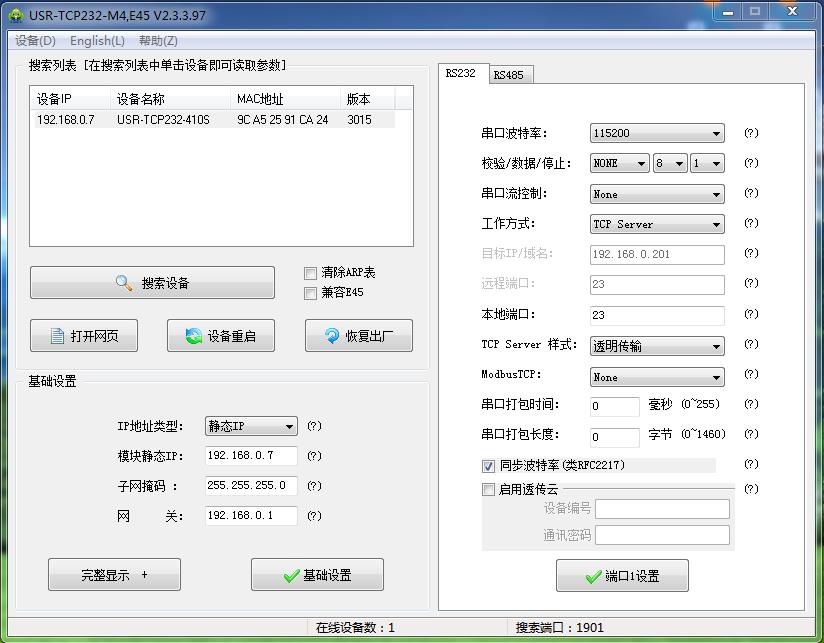

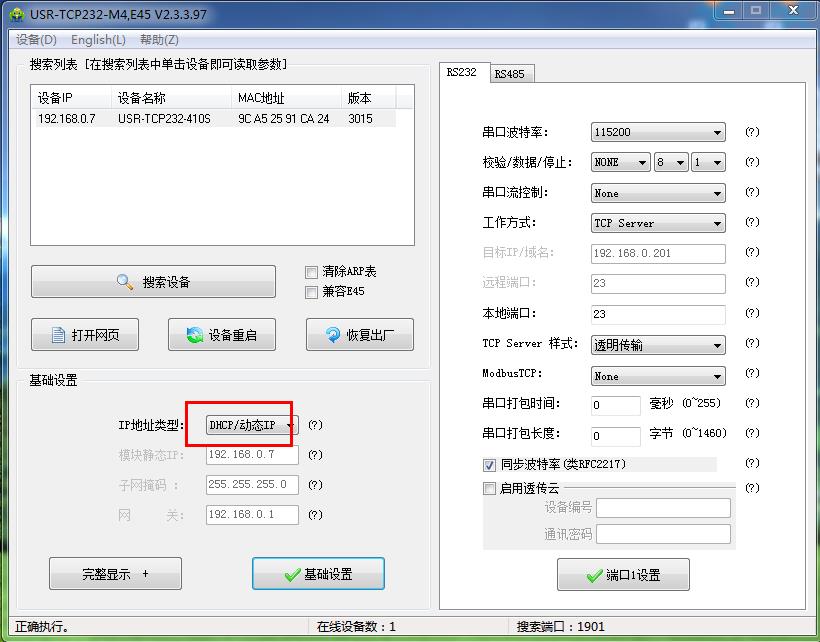

M4设置软件搜索USR-TCP232-410SIP。确认是192.168.0.7





3、网页参数设置:

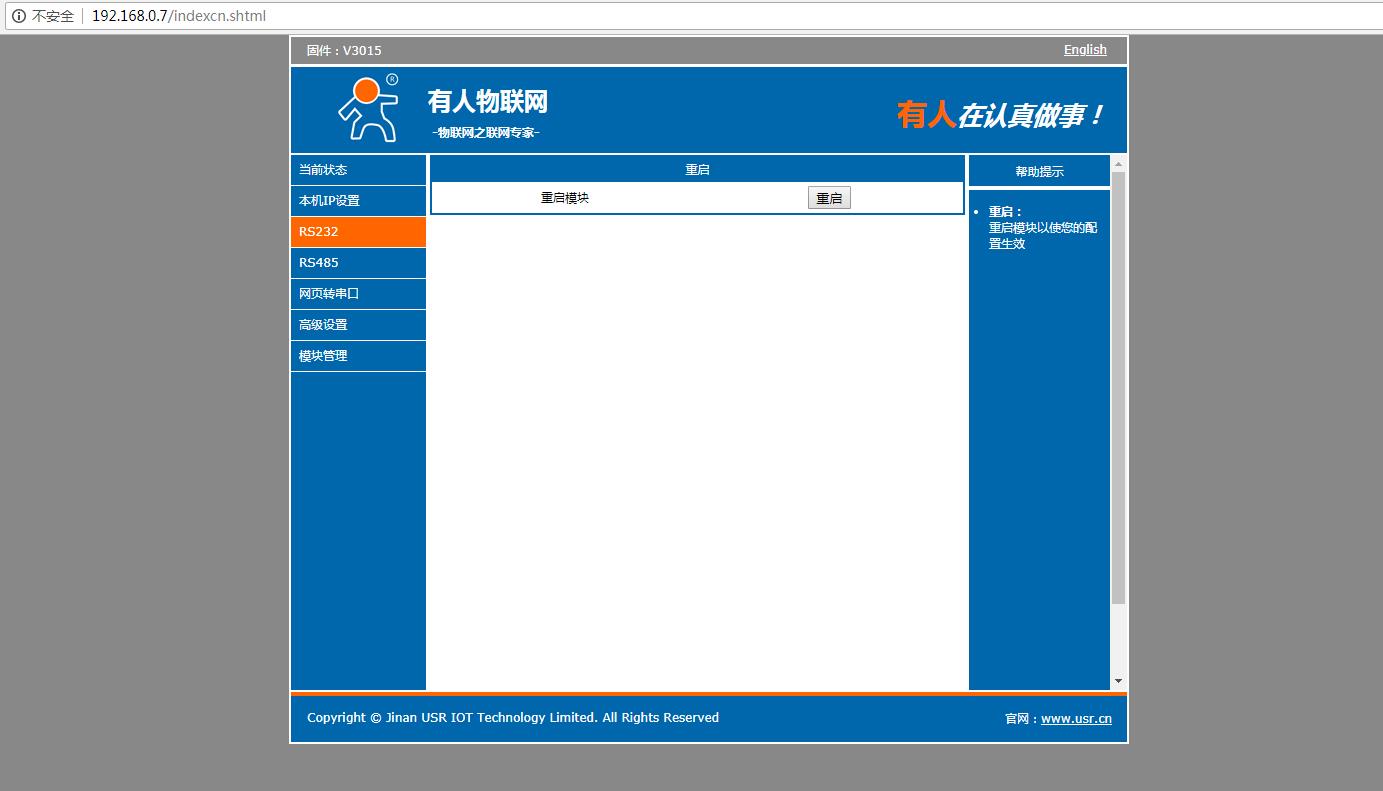

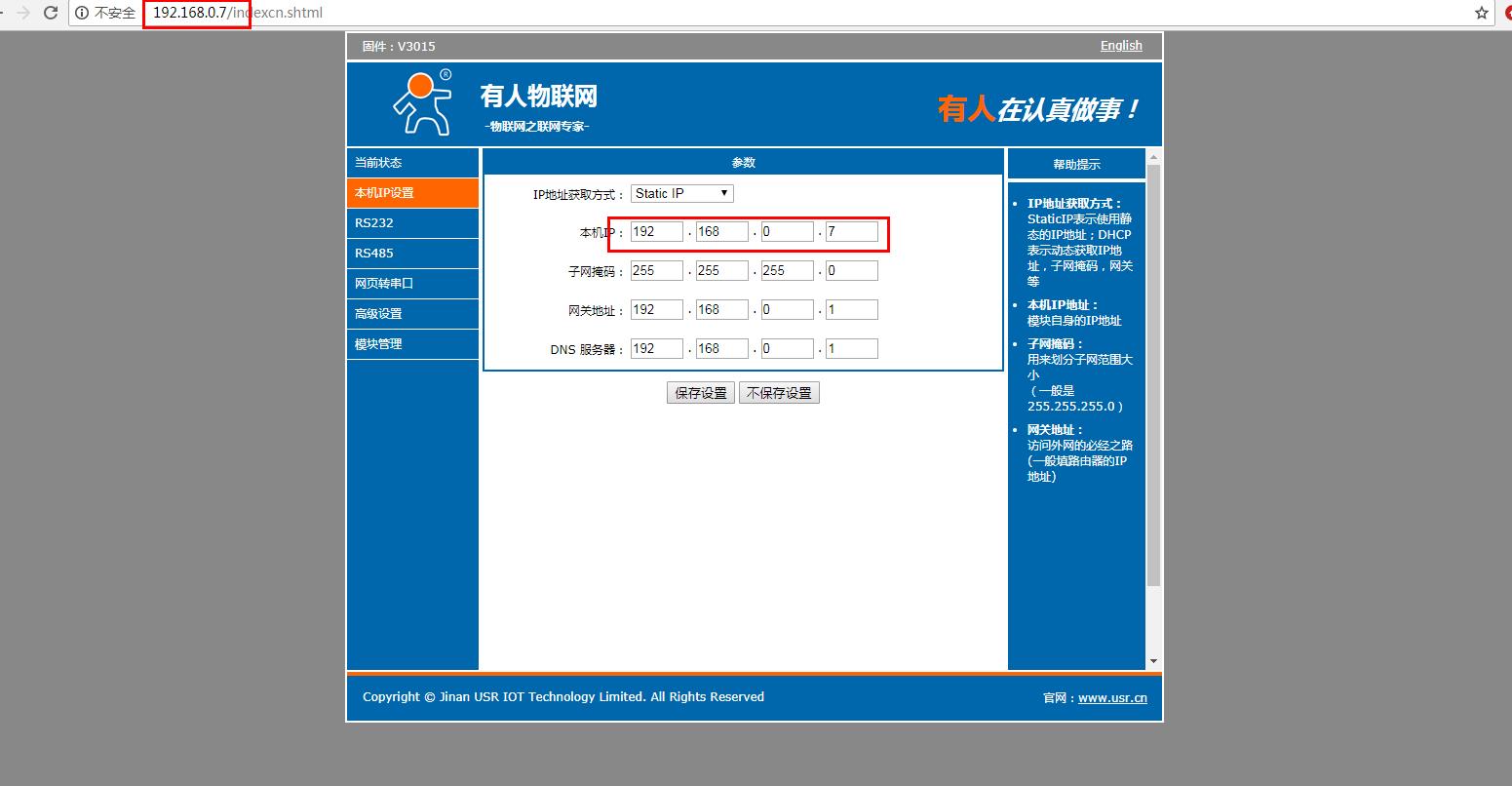

在电脑打开浏览器,输入静态IP192.168.0.7 登录USR-TCP232-410S的内置网页。

登录用户名是admin,密码是admin。

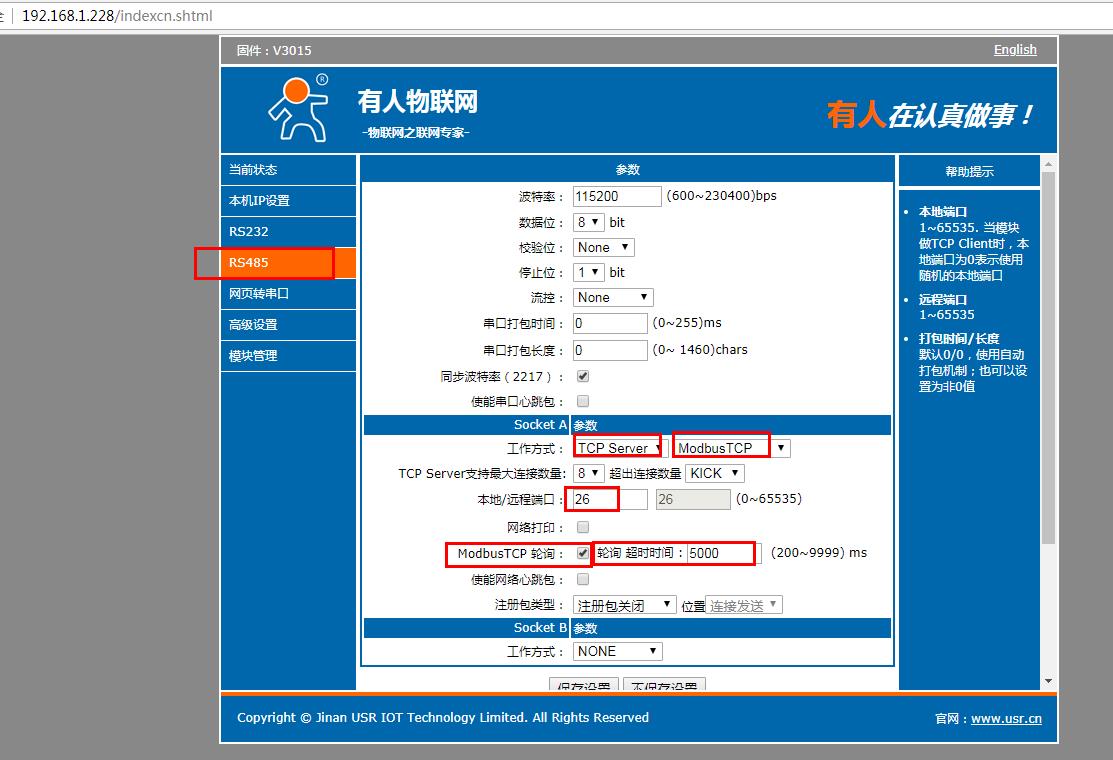

网页检查串口参数,工作方式设置TCP server ModbusTCP,本地端口号默认是26Modbus TCP轮询默认是关闭,需要勾选开启MODBUS TCP轮询。

轮询超时时间默认是200ms,需要改大,改成5000ms。

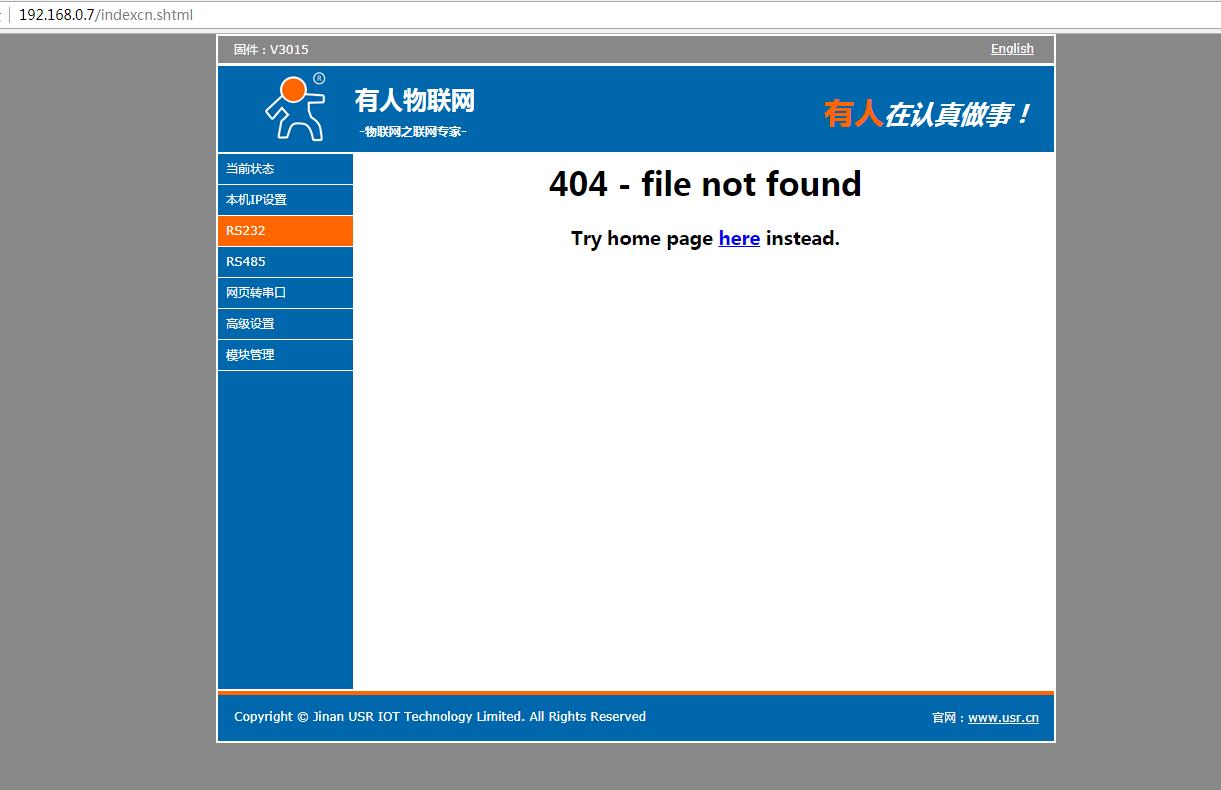

重启之后,如果出现404错误提示,重新刷新网页就可以。



4、MODBUS SLAVE和MODBUS POLL软件设置:

模拟测试用MODBUS SLAVE软件做串口设备,用MODBUS POLL软件做网络端。

MODBUS SLAVE软件设置串口参数,波特率、数据位、停止位、校验位,需要和USR-TCP232-410S的串口参数设置一致。

MODBUS POLL软件设置MODBUS TCP/IP。IP地址填USR-TCP232-410SIP地址,Server Port填USR-TCP232-410S的端口号26注意MODBUS POLL软件的3个时间参数,依次是

response Timeout 5000ms

Delay between Polls 1000ms

Connect Timeout 3000ms。



MODBUS SLAVE软件和MODBUS POLL软件的设备ID SLAVE ID需要设置一致,寄存器起始地址和寄存器数量设置一致。举例,我用的是起始地址0,寄存器数量10。用的是03功能码。

SLAVE ID 是1。备注:MODBUS POLL软件有些版本,有一个读写选项,Read/Write Disabled,需要取消勾选。

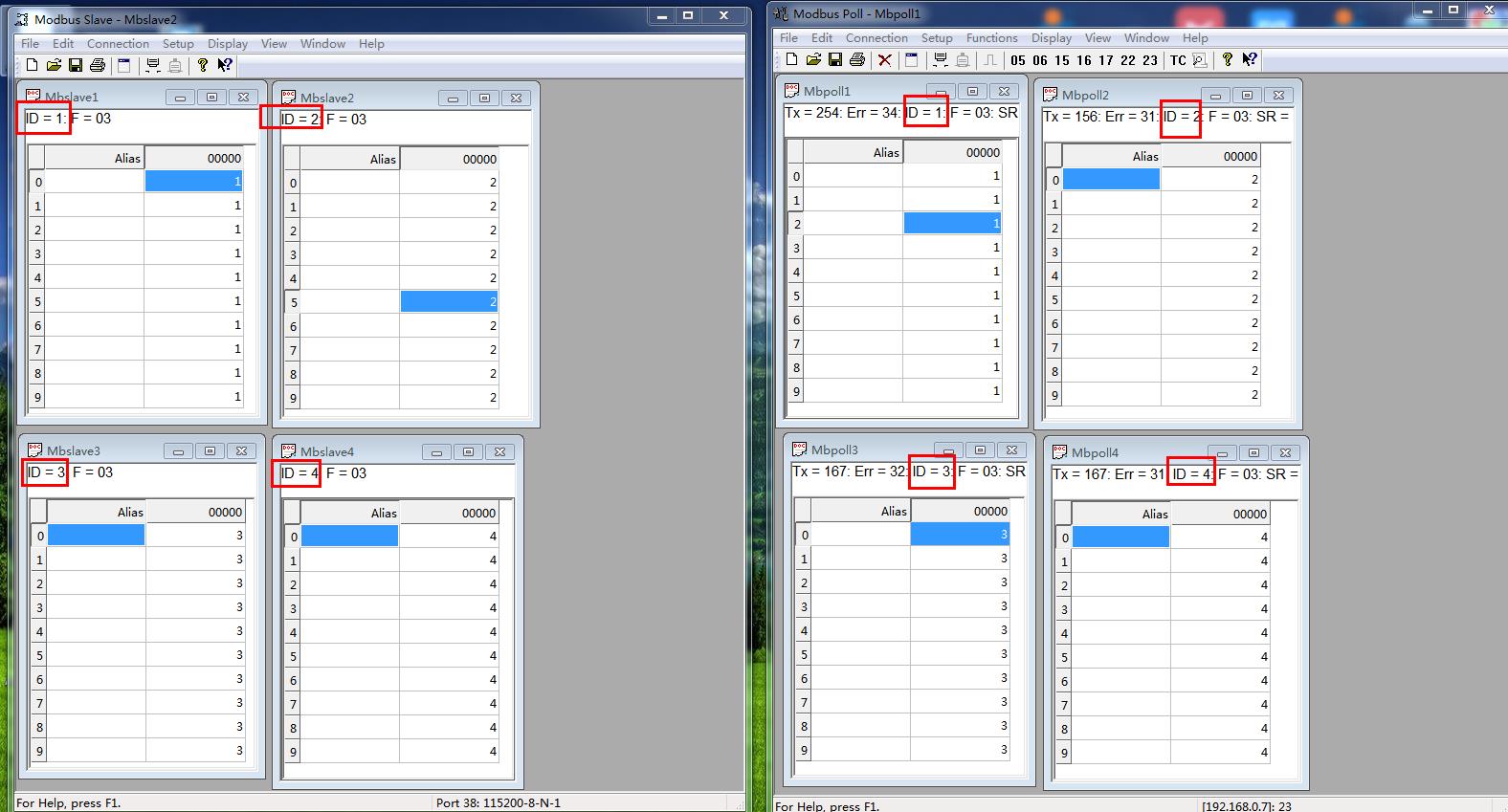

5、基本通讯测试:

MODBUS SLAVE软件添加4个SLAVE ID,依次是ID 1 ID 2 ID 3 ID 4。

MODBUS POLL软件对应添加4个SLAVE ID,依次是ID 1 ID 2 ID 3 ID 4。

改变每个MODBUS SLAVE软件的数据,对应的MODBUS POLL软件就可以采集到正确的数据。

模拟了网络端下发查询命令,串口回复数据。

备注:MODBUS SLAVE软件和MODBUS POLL软件的选项Display,点开之后,最下面的Communication Traffic,是两个软件数据监控,可以查看MODBUS 数据,是否正常。



三、DHCP动态获取IP时,USR-TCP232-410S设置MODBUS网关

1、硬件连接:

USR-TCP232-410S使用直流电源适配器12V供电。

USR-TCP232-410S USB-RS485串口线接电脑和USR-TCP232-410S

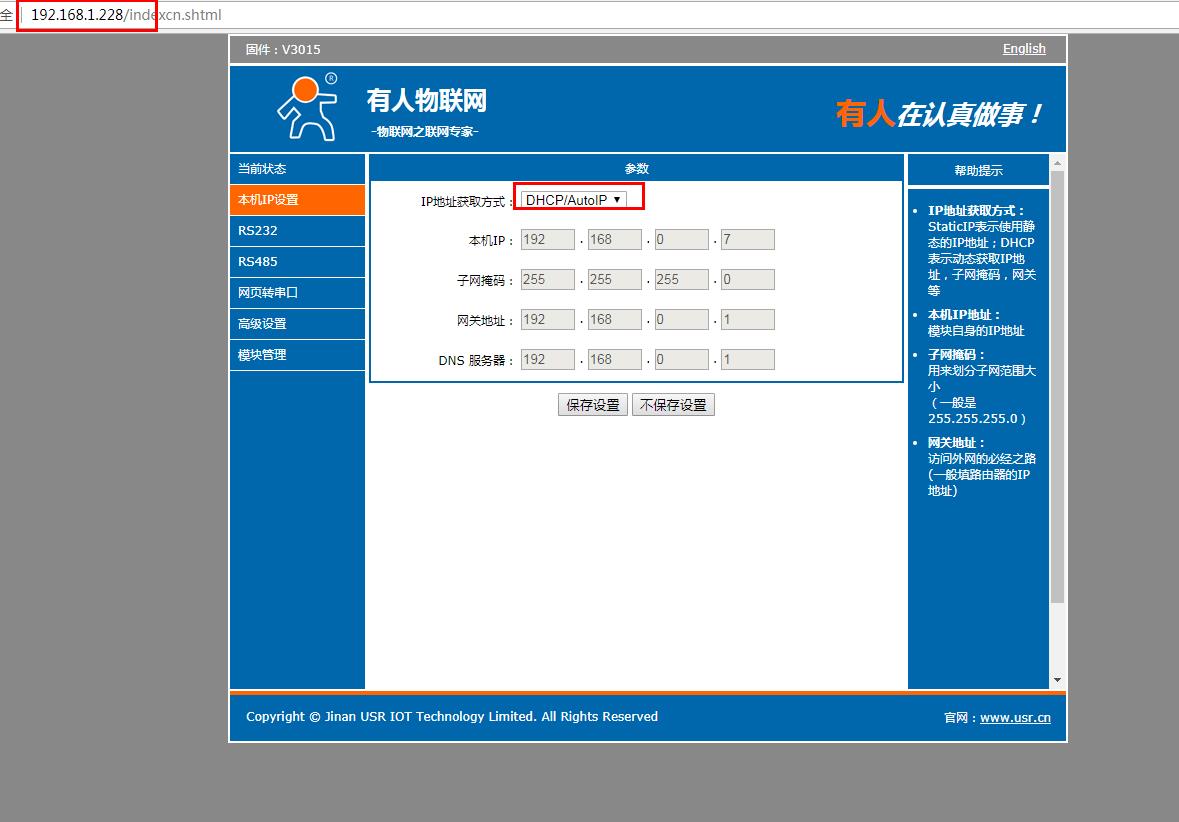

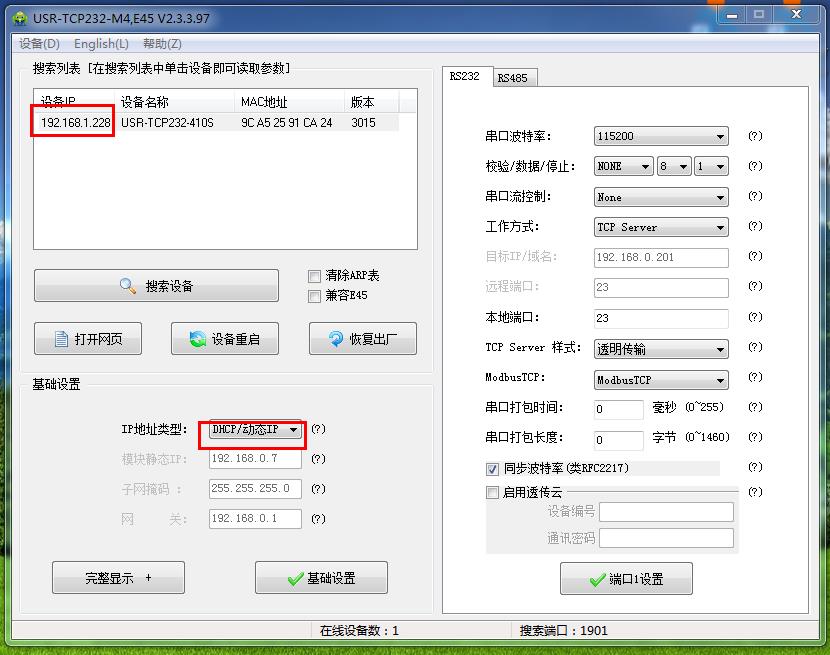

USR-TCP232-410S网口用网线接路由器,电脑也连接同一个路由器。USR-TCP232-410SM4设置软件设置DHCP,动态获取IP





2、串口参数设置:

M4设置软件搜索USR-TCP232-410SIP是192.168.1.118



3、网页参数设置:

在电脑打开浏览器,输入静态IP192.168.1.118 登录USR-TCP232-410S的内置网页。

登录用户名是admin,密码是admin。

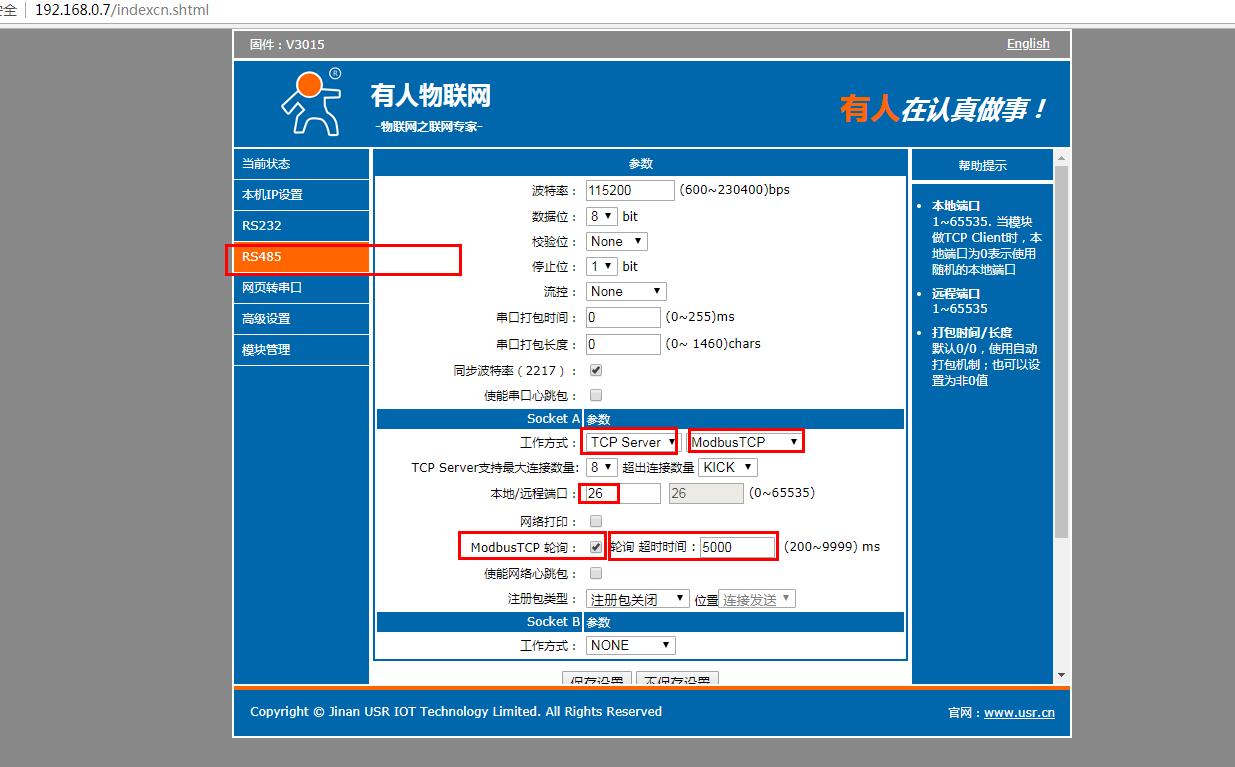

网页检查串口参数,工作方式设置TCP server ModbusTCP,本地端口号默认是26Modbus TCP轮询默认是关闭,需要勾选开启MODBUS TCP轮询。

轮询超时时间默认是200ms,需要改大,改成5000ms。







4、MODBUS SLAVE和MODBUS POLL软件设置:

模拟测试用MODBUS SLAVE软件做串口设备,用MODBUS POLL软件做网络端。

MODBUS SLAVE软件设置串口参数,波特率、数据位、停止位、校验位,需要和USR-TCP232-410S的串口参数设置一致。

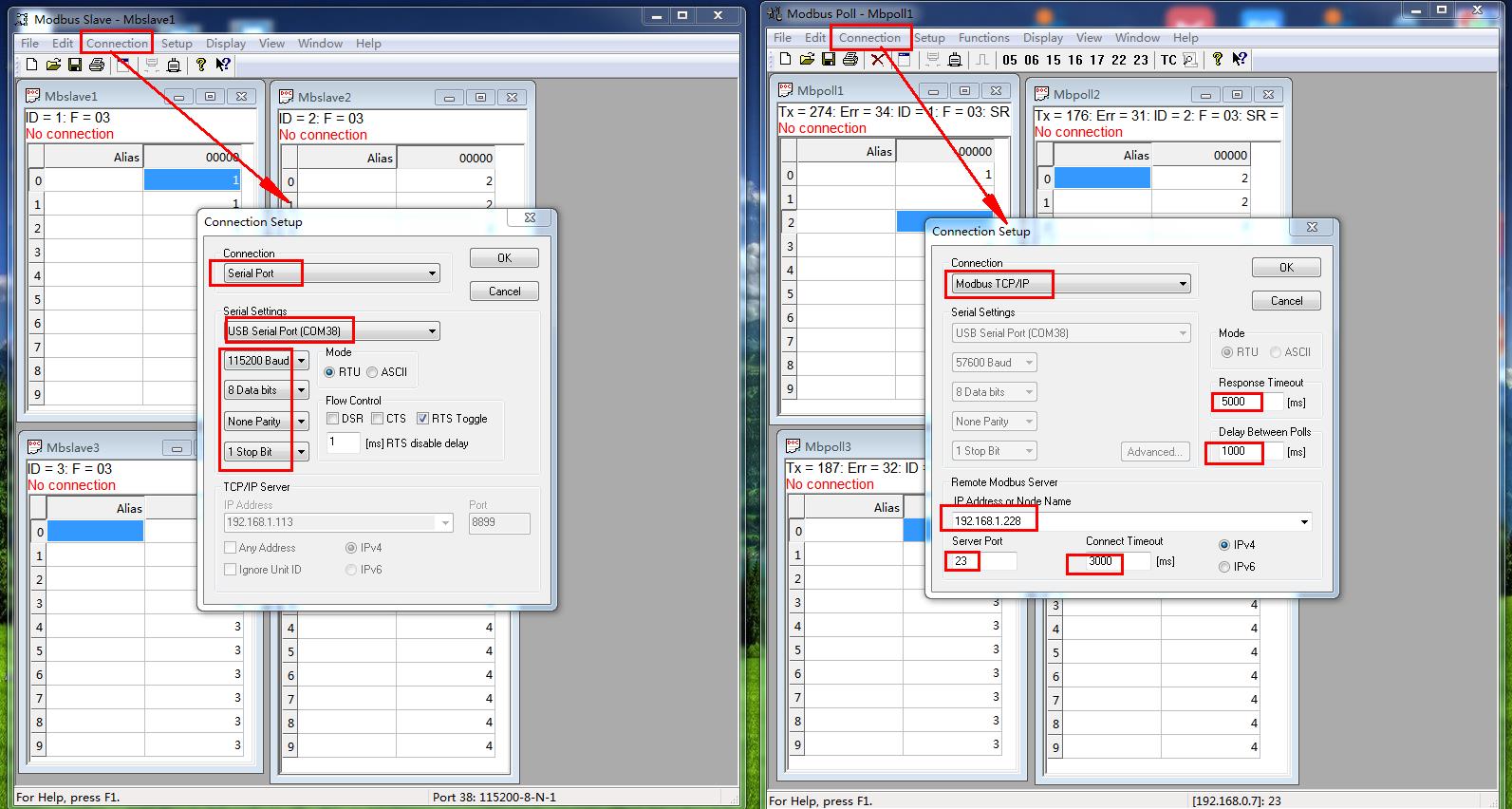

MODBUS POLL软件设置MODBUS TCP/IP。IP地址填USR-TCP232-410SIP地址,Server Port填USR-TCP232-410S的端口号26注意MODBUS POLL软件的3个时间参数,依次是

response Timeout 5000ms

Delay between Polls 1000ms

Connect Timeout 3000ms。

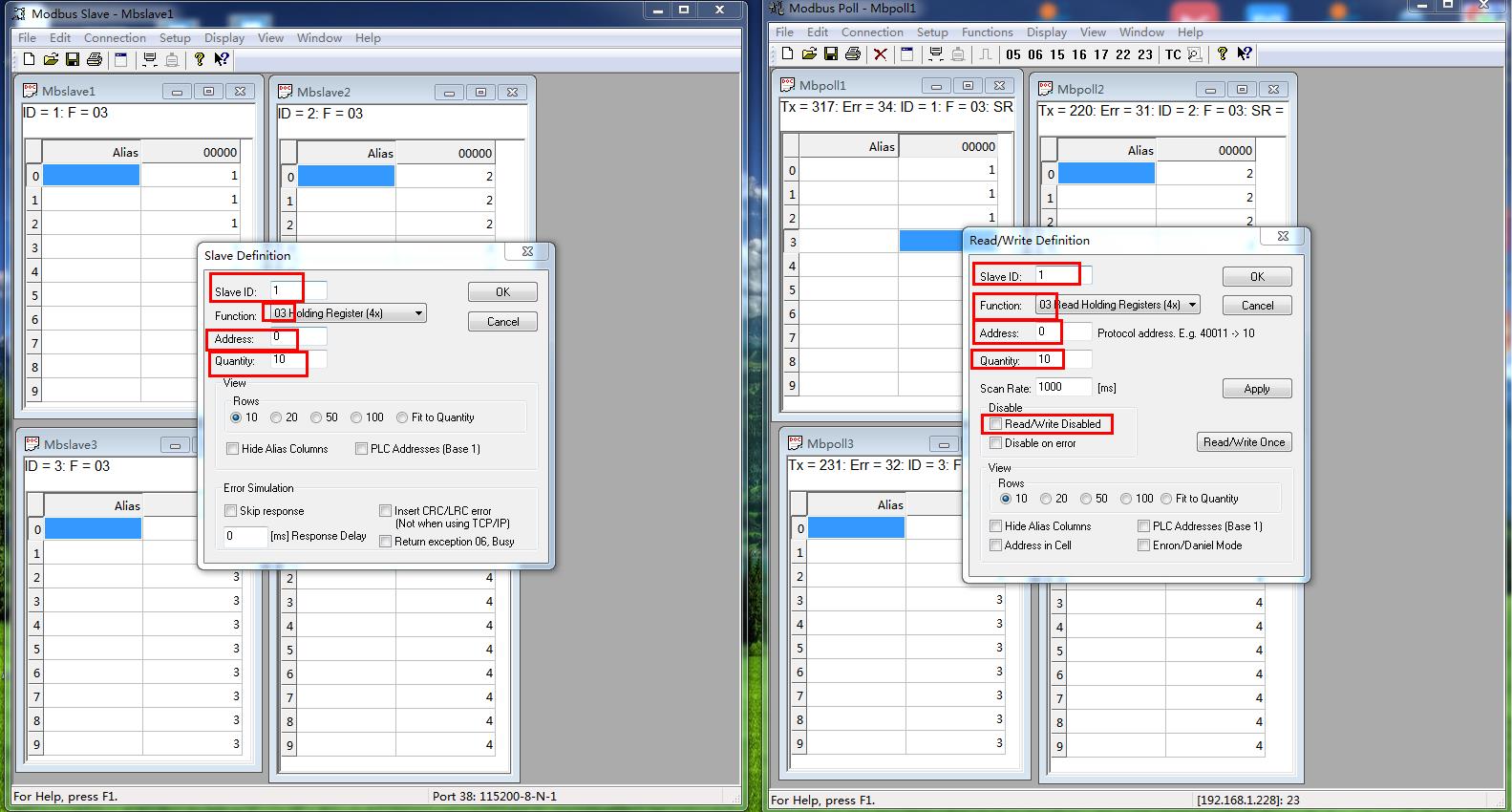

MODBUS SLAVE软件和MODBUS POLL软件的设备ID SLAVE ID需要设置一致,寄存器起始地址和寄存器数量设置一致。举例,我用的是起始地址0,寄存器数量10。用的是03功能码。

SLAVE ID 是1。备注:MODBUS POLL软件有些版本,有一个读写选项,Read/Write Disabled,需要取消勾选。

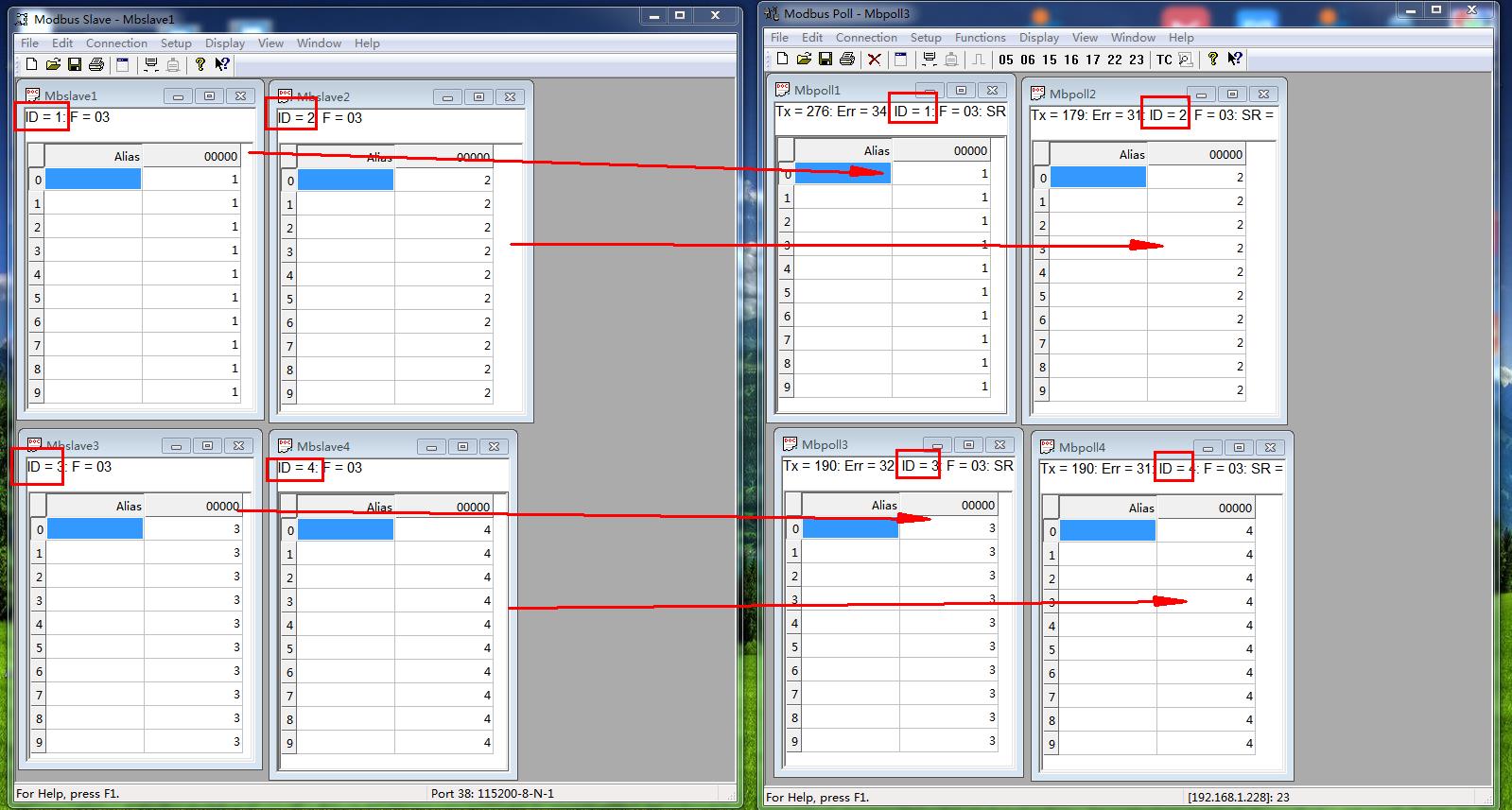

5、基本通讯测试:

MODBUS SLAVE软件添加4个SLAVE ID,依次是ID 1 ID 2 ID 3 ID 4。

MODBUS POLL软件对应添加4个SLAVE ID,依次是ID 1 ID 2 ID 3 ID 4。

改变每个MODBUS SLAVE软件的数据,对应的MODBUS POLL软件就可以采集到正确的数据。

模拟了网络端下发查询命令,串口回复数据。

备注:MODBUS SLAVE软件和MODBUS POLL软件的选项Display,点开之后,最下面的Communication Traffic,是两个软件数据监控,可以查看MODBUS 数据,是否正常。
