一、资料下载

说明书：https://www.usr.cn/Download/1154.html

设置软件：https://www.usr.cn/Download/383.html

测试软件：http://www.usr.cn/Download/27.html

虚拟串口软件：https://www.usr.cn/Download/924.html

二、准备工作

1.USR-TCP232-410s 数量1个

2.485转usb串口线 数量1条

3.电脑 数量一台

4.电源适配器12v 数量1个

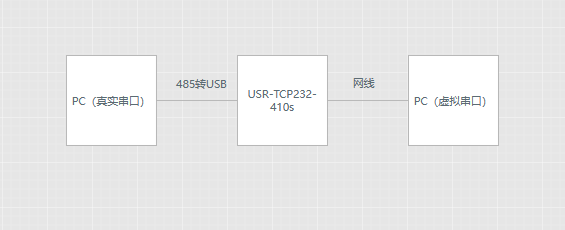

三、连接框图

四、产品参数配置

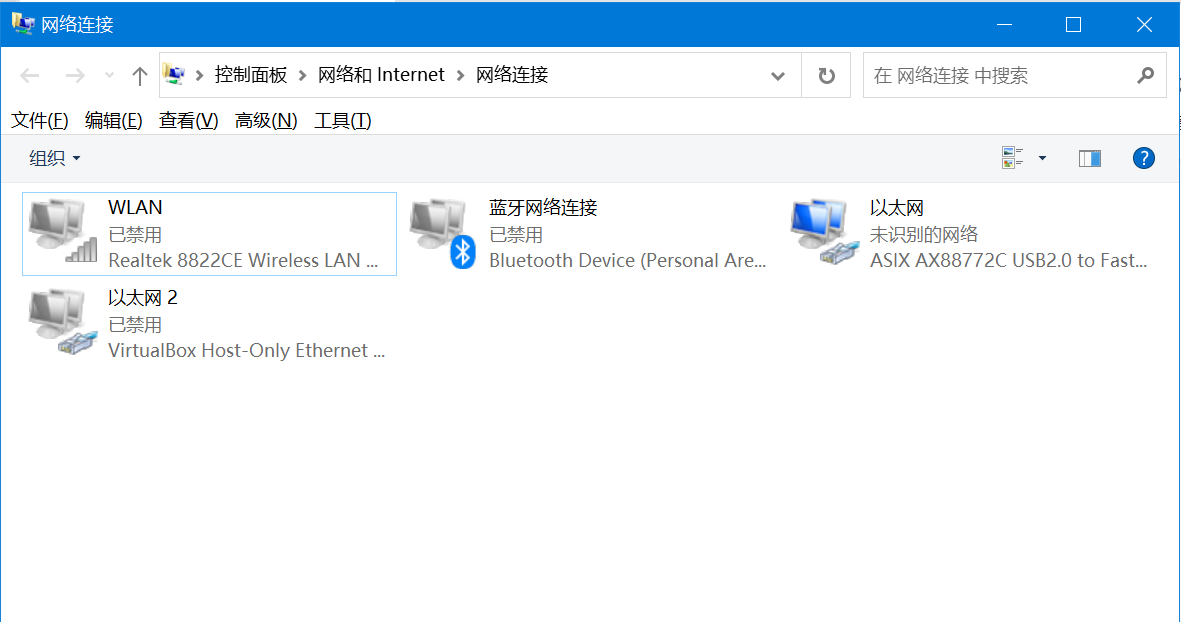

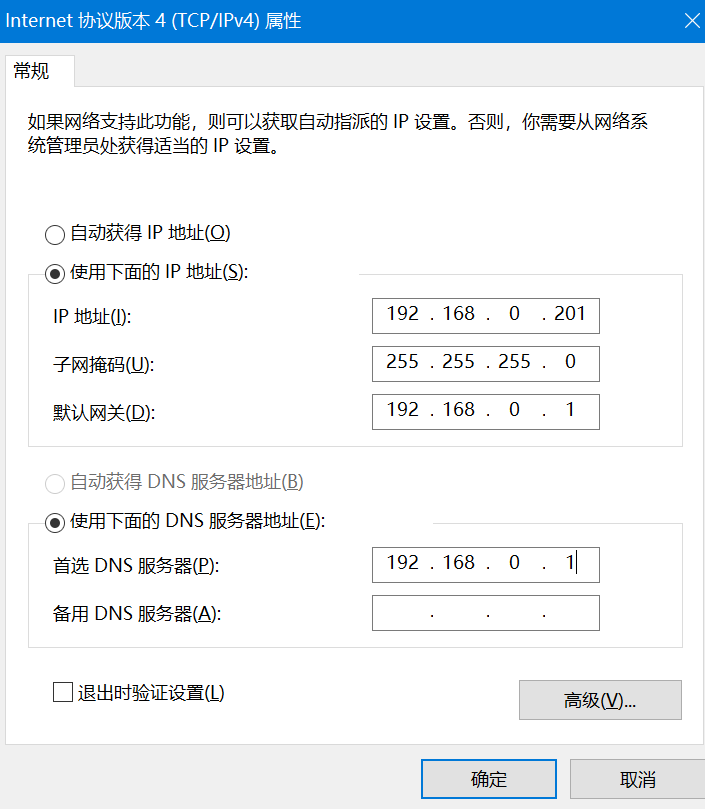

1、打开电脑，链接设备的网卡（未识别网络是正常的状态），将改网卡的IP地址设置为静态的IP地址192.168.0.201，禁用无用网卡

2、关闭防火墙和杀毒软件

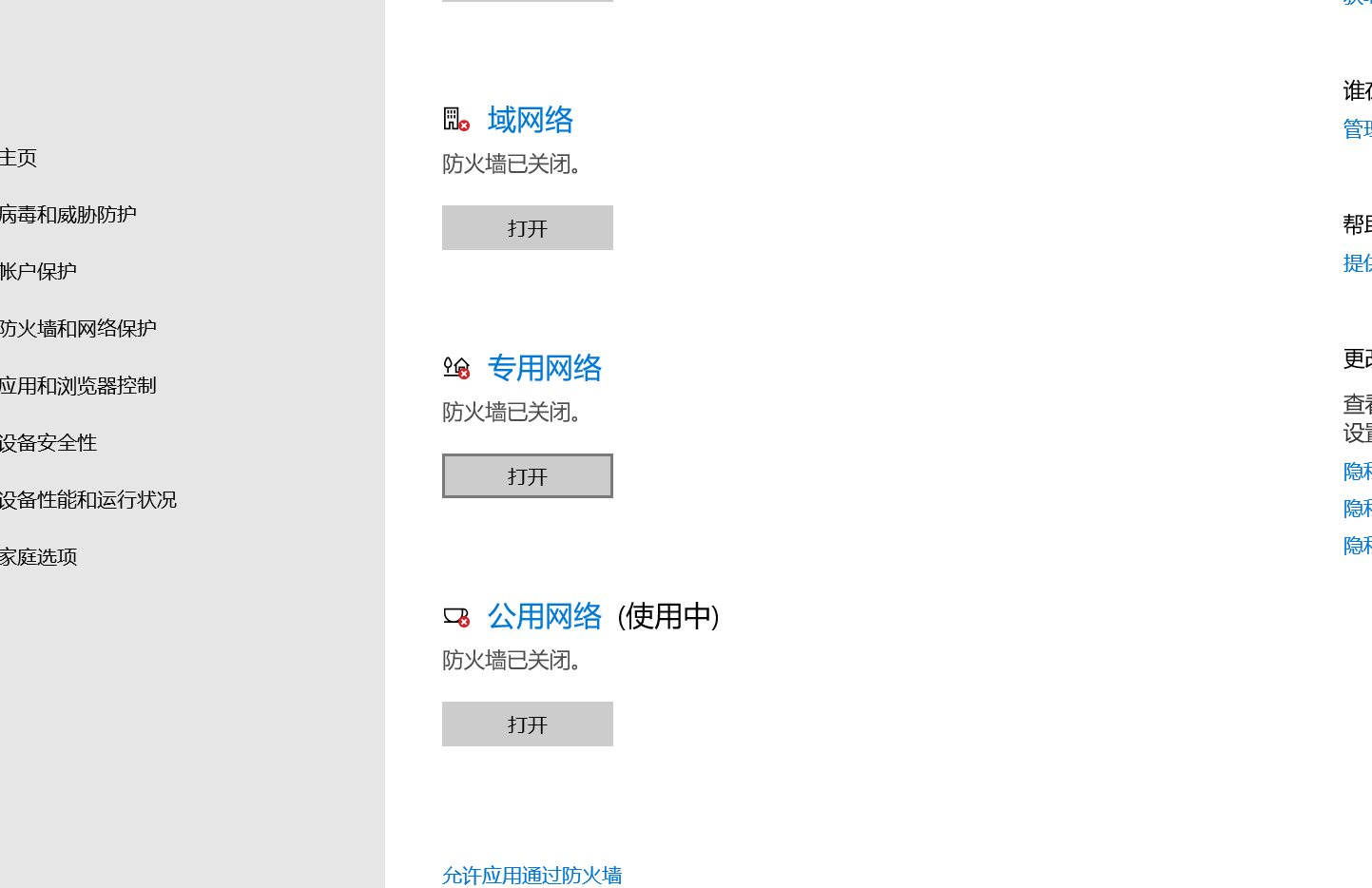

打开控制面板找到“windows防火墙”选项关闭防火墙

3、打开设置软件

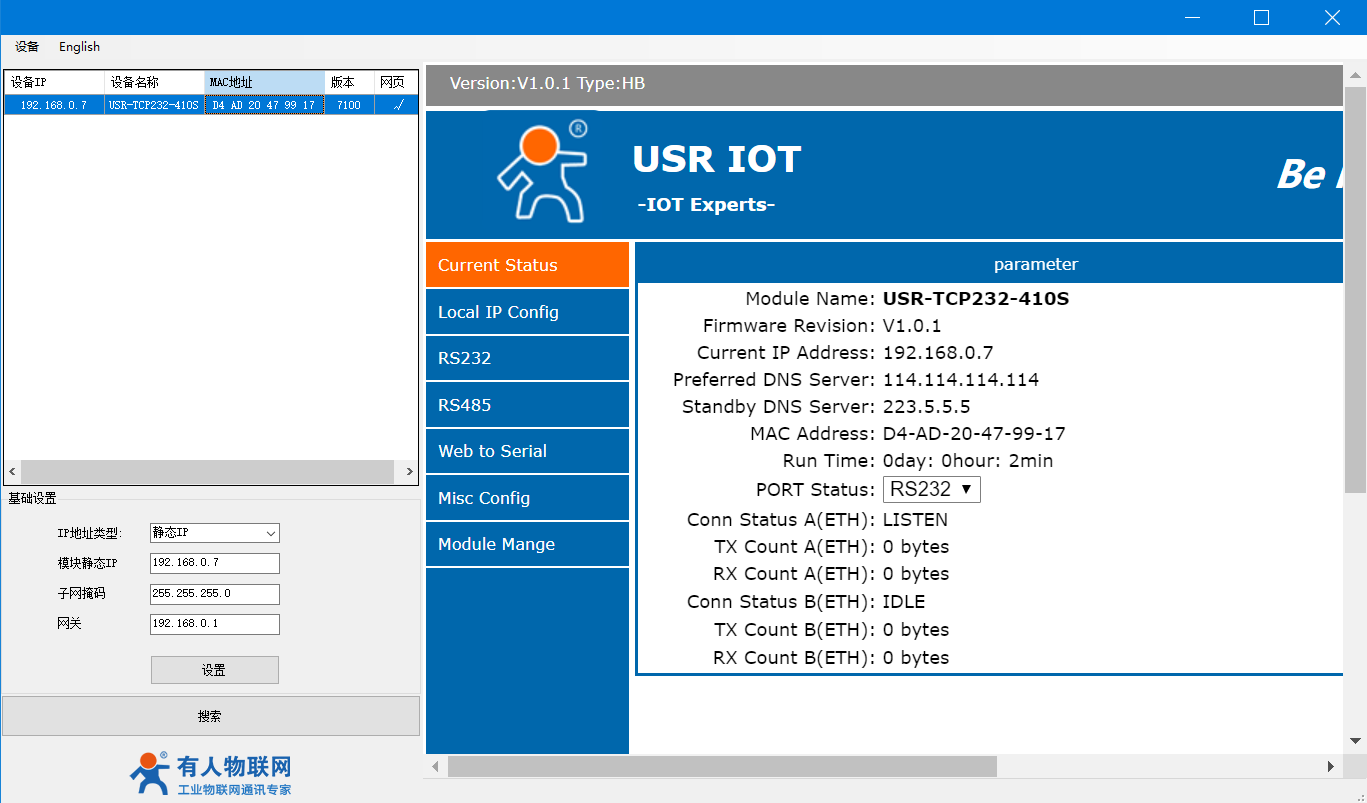

点击“搜索设备”当搜索列表中出现410s的设备后，双击搜索到的设备，查看以及修改其配置信息(下图为默认配置信息)。

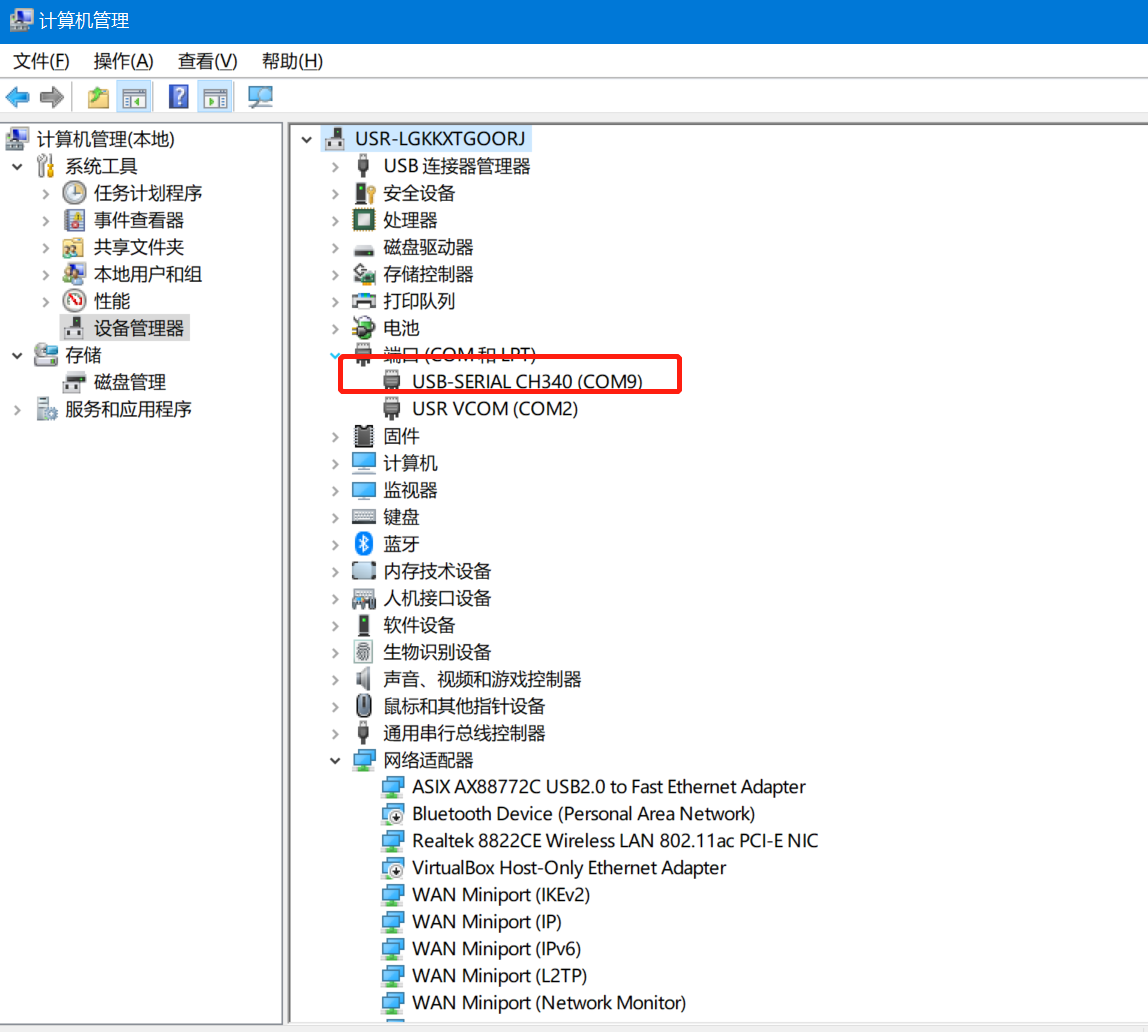

4、USR-TCP232-410s通过485转USB接电脑，串口号可以在设备管理器中查询。

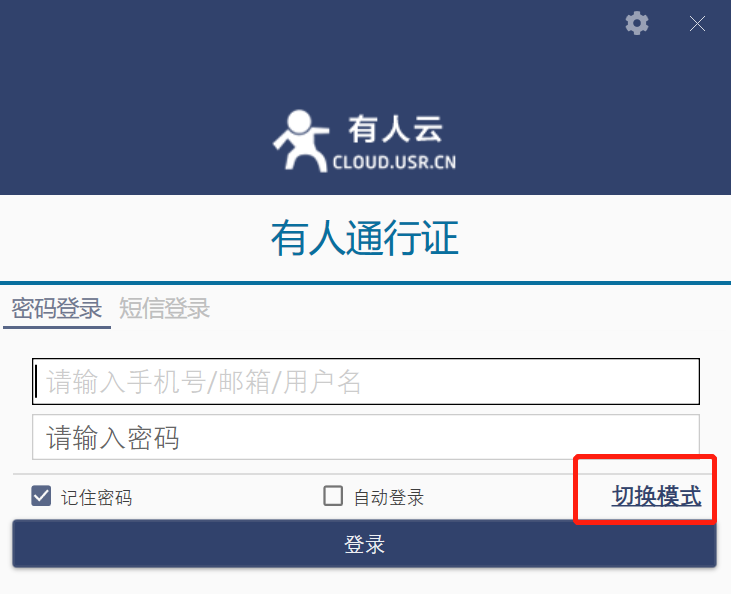

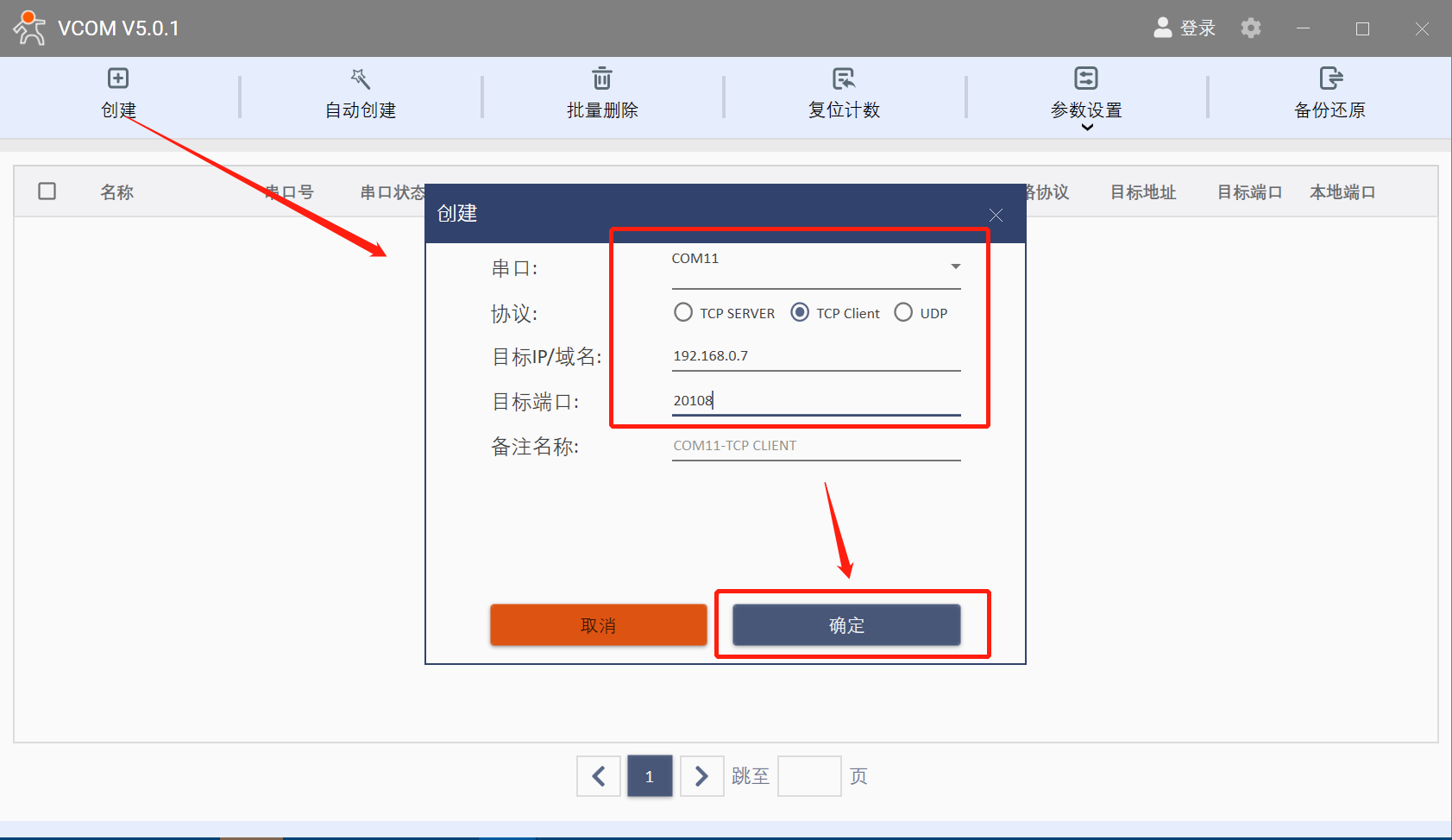

5、打开虚拟串口软件，建立虚拟串口，设置为tcp client,目标IP为192.168.0.7 端口号为20108。

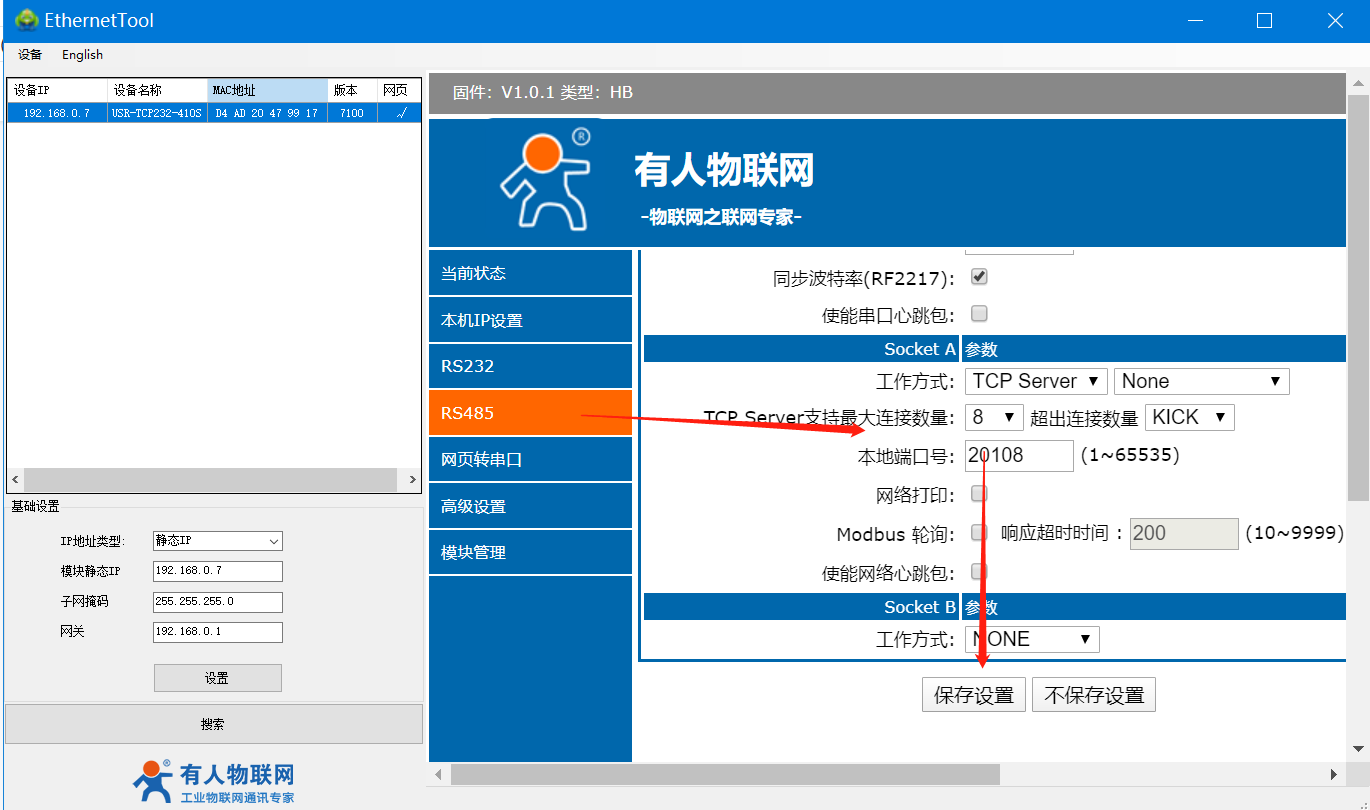

6、在配置软件上设置成tcp sever 本地端口号设置成20108,保存重启。

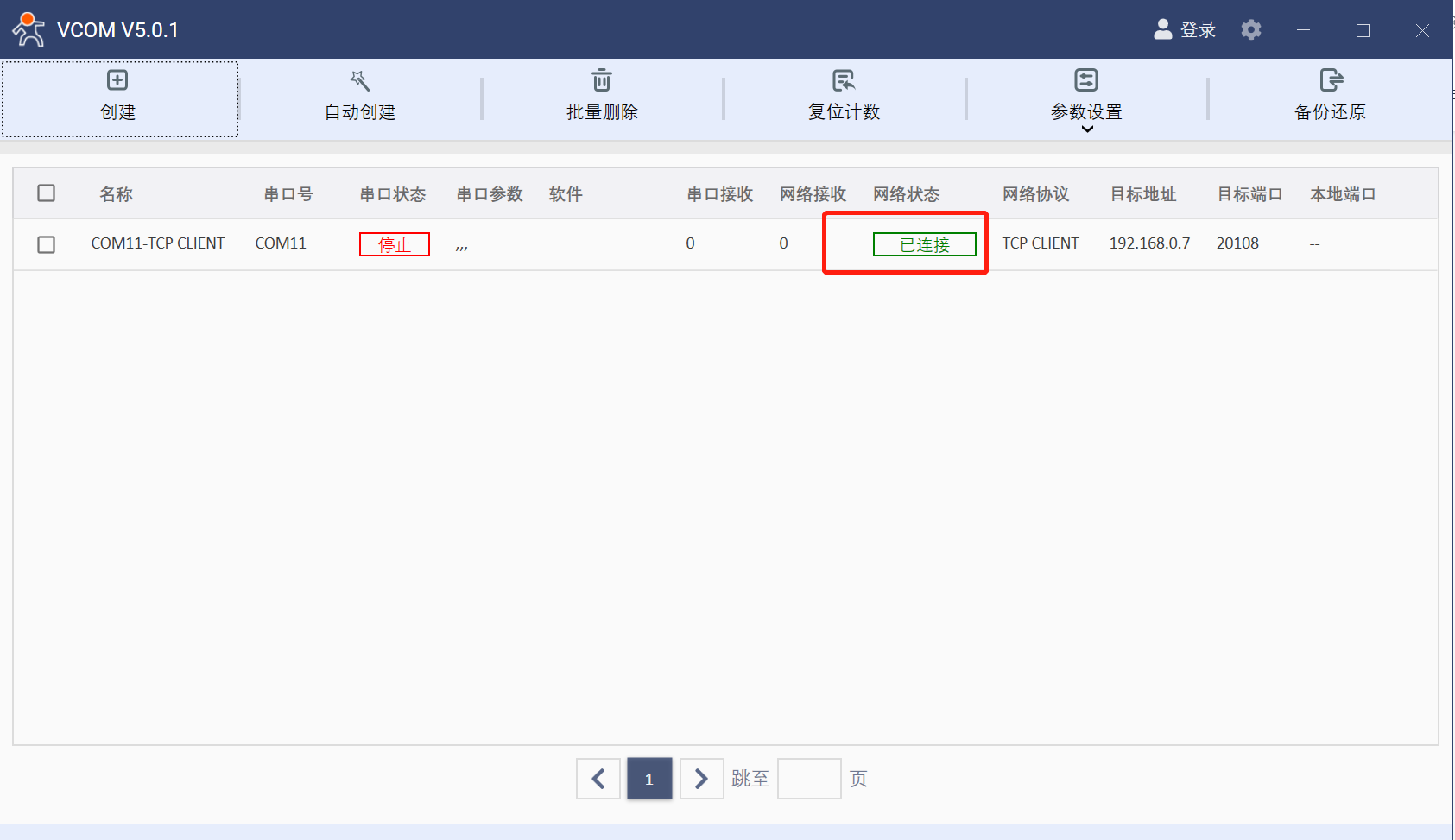

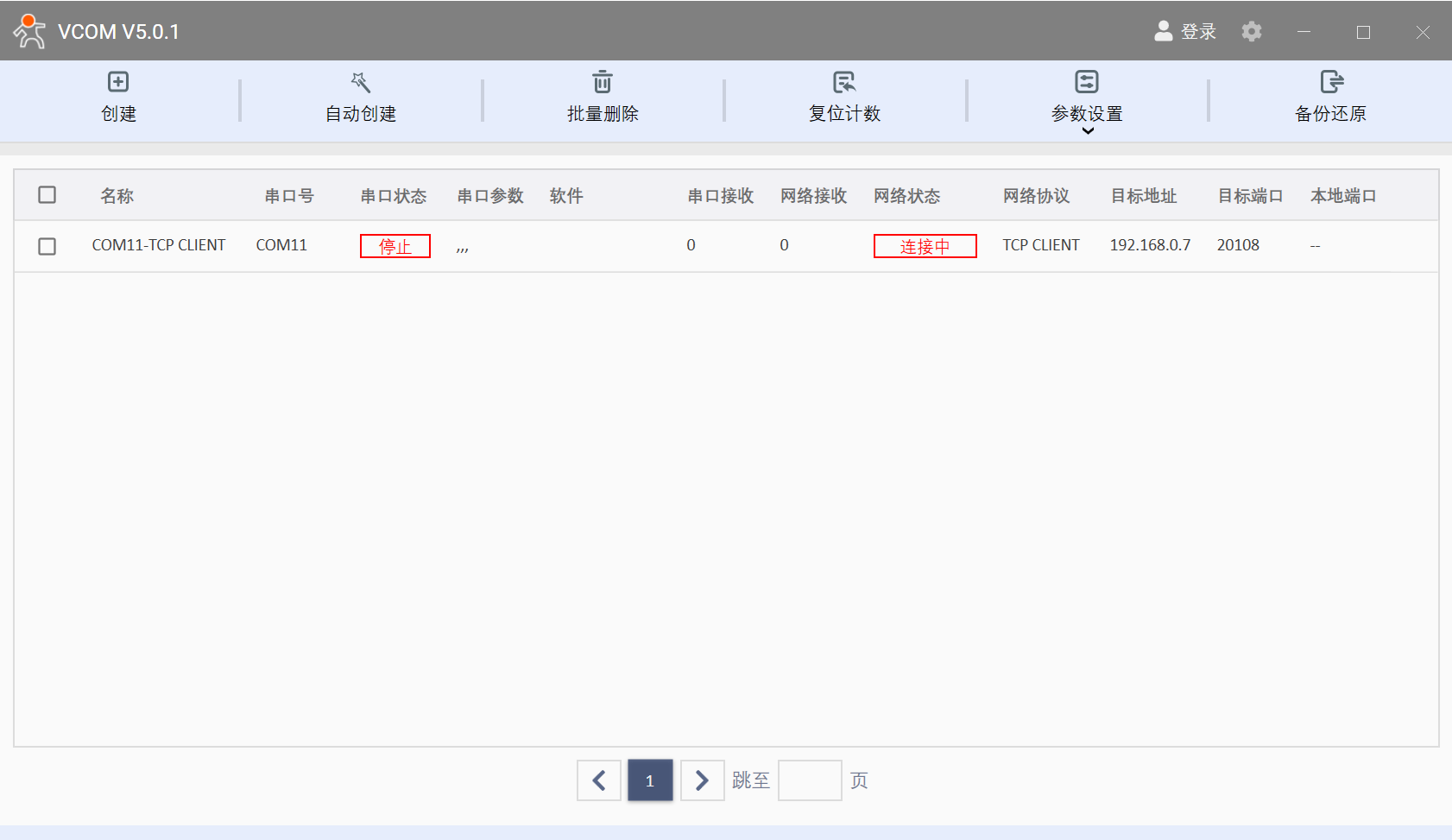

7、在虚拟串口软件可以看到已连接

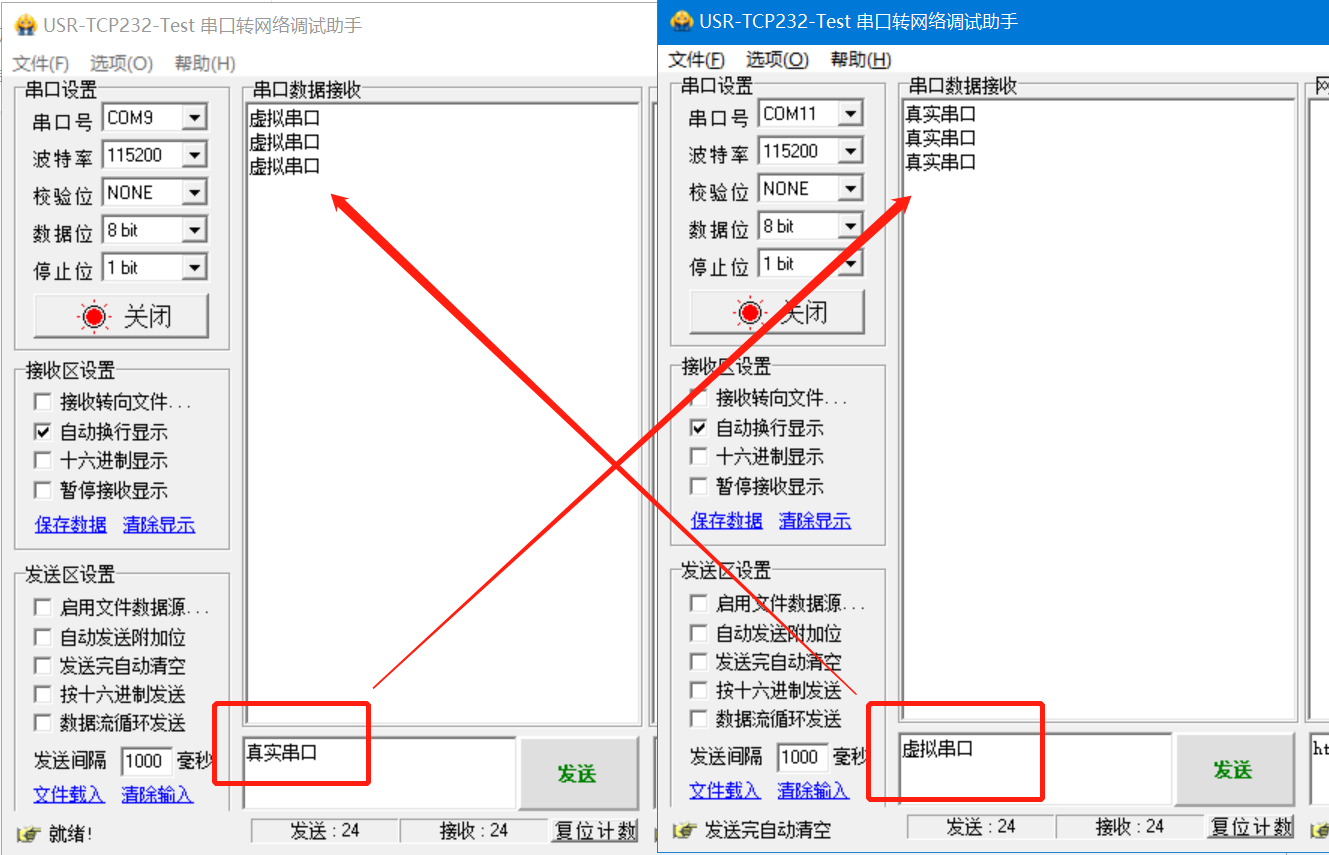

五、数据调试

六、常见问题解决办法

附件 1

    410s设备直连电脑使用设置软件找不到怎么办？

答：1、网线连接后检查网口指示灯状态是否正常，不正常可以更换网口线或者是电源测试

      2、检查设备供电是否稳定，可以使用万用表量一下供电电压

      3、检查电脑防火墙、杀毒软件、多余网卡是否关闭，需要都关闭；

      4、检查电脑设置的IP是否和410s设备是同一网段，可以打开ping检测一下是否可以ping通，键盘同时点击WIN+R,PING 410s的IP（此处是192.168.0.7），若ping不通，检查网线和电脑网段的配置。

附件2

    410s通过485转USB接电脑在电脑上无法传输数据怎么办？

答：

   1、410s设备485接口A是正B是负检查线序链接是否正确，用万用表测试是否导通

   2、在设备管理器--端口查看是否生成COM口，电脑有没有串口驱动，若出现感叹号，需要您自行下载驱动大师，或者是驱动精灵进行修复

   3、检查485线是否中断，用万用表测试量线是否导通

   4、485，单向传输数据，不允许双向同时传输数据

   5、410s串口参数要和串口调试助手打开串口参数一致,包括波特率、数据位、停止位、校验位

附件3

410s和虚拟串口无法建立TCP链接怎么办？

答：

   1、410s做TCP server 电脑关闭防火墙，禁用其他网卡

   2、410s做TCP server，设置本地端口1-65535，电脑软件设置TCP client远程服务器地址填写410s设备本机IP地址，远程端口号填写410s设备本地端口号

   3、410s 做TCP client，远程服务器地址/域名填写电脑本机IP，远程端口号填写电脑软件设置的本地端口号,电脑软件设置为TCP server，设置本地端口号1-65535

   4、更换其他网络端调试助手测试，可以百度下载野火调试助手测试

编写人：秦嘉城
