USR-N668 连公网服务器进行数据透传
2020-12-01


  一、实现功能

  实现数据的远程监控

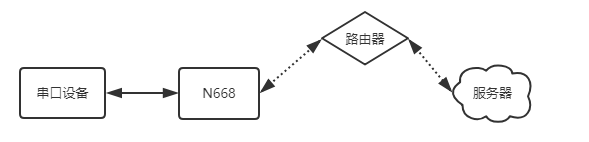

  二、数据流向


  三、资料下载

  1、串口服务器N668说明手册

  2、N668软件设计手册

  3、N668设置软件

  4、串口调试助手

  四、测试

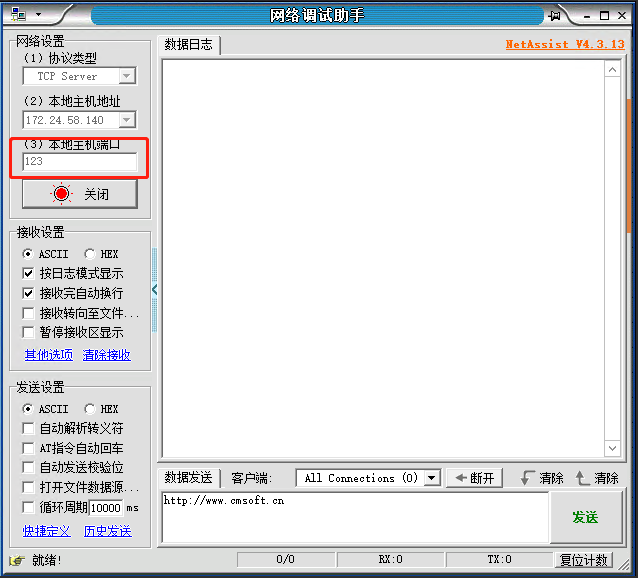

  1、先在服务器端打开一个网络调试助手,设置成TCP server,本地端口号可随意设置,只要不是特殊端口或重复端口就可以(以123为例),点击开始监听。


  2、将USR-N668的串口通过串口线(或USB 转串口线)与PC相连接,检测硬件连接无错误后,接入我们配送的电源适配器,给668供电。

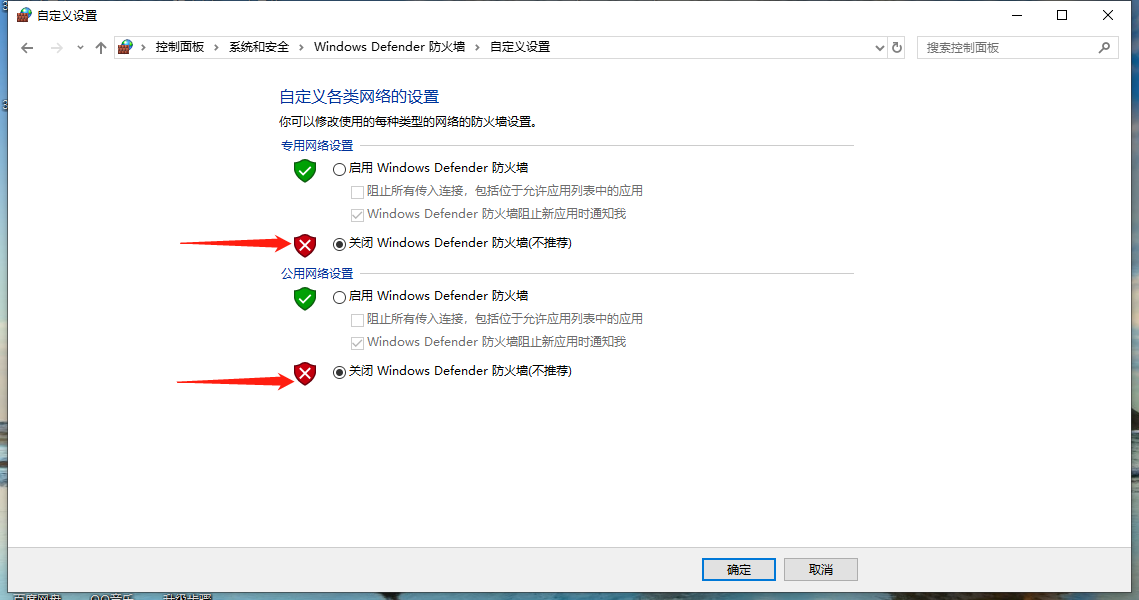

  3、按路径:控制面板找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。



  4、给电脑设置静态IP,设置成668同网段IP:192.168.0.201 。

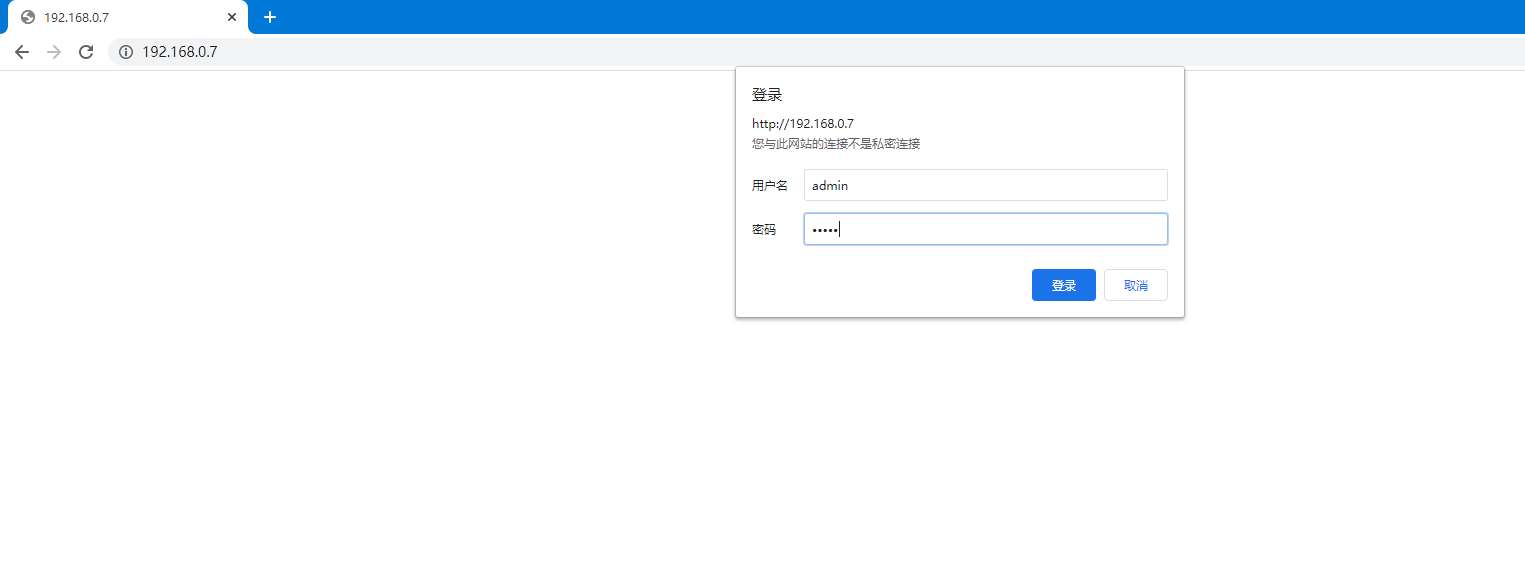

  5、打开浏览器,进入668的内置网页,默认IP为:192.168.0.7,用户名和密码均为admin。(进不去内置网页:清除浏览器所有缓存,更换其他浏览器进行尝试)

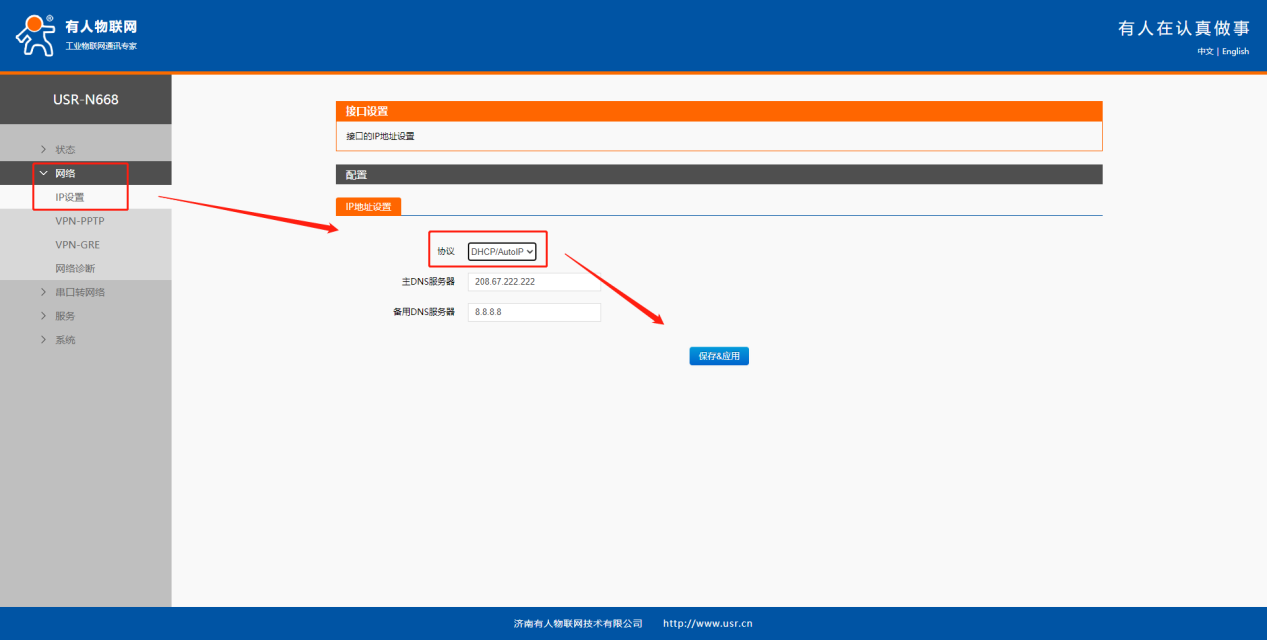

  6、网络IP设置中,设置为DHCP动态IP。

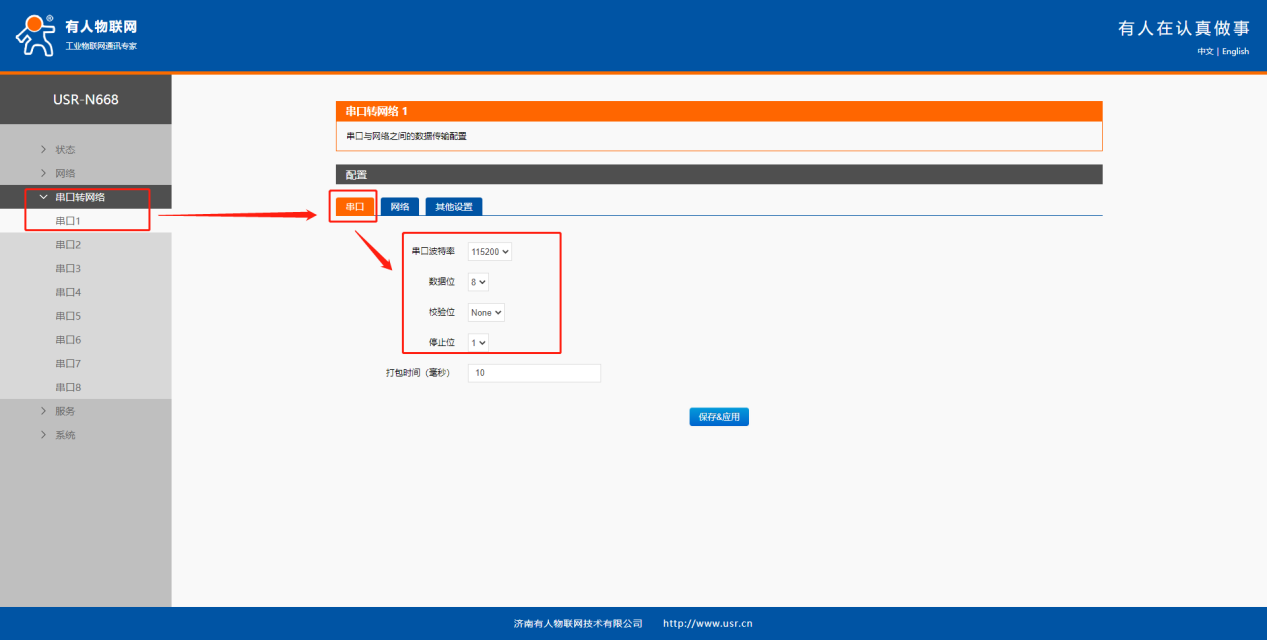

  7、串口转网络确认确认串口参数是115200,N,8,1。

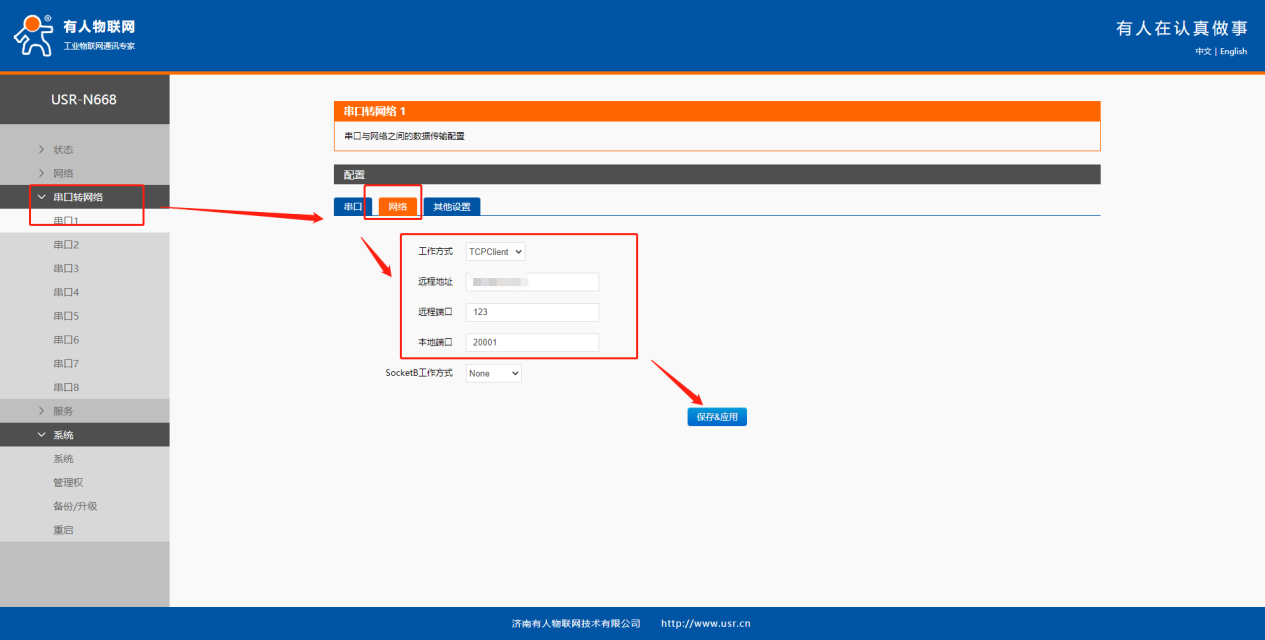

  8、串口转网络确认工作方式为:TCP CLIENT,本地端口号为20001,远程端口是123。

  TCP CLIENT的目标IP=TCP SERVER的本地IP

  TCP CLIENT的目标端口=TCP SERVER的本地端口(这个端口可以随意设置,只要不是特殊端口或重复端口就可以)

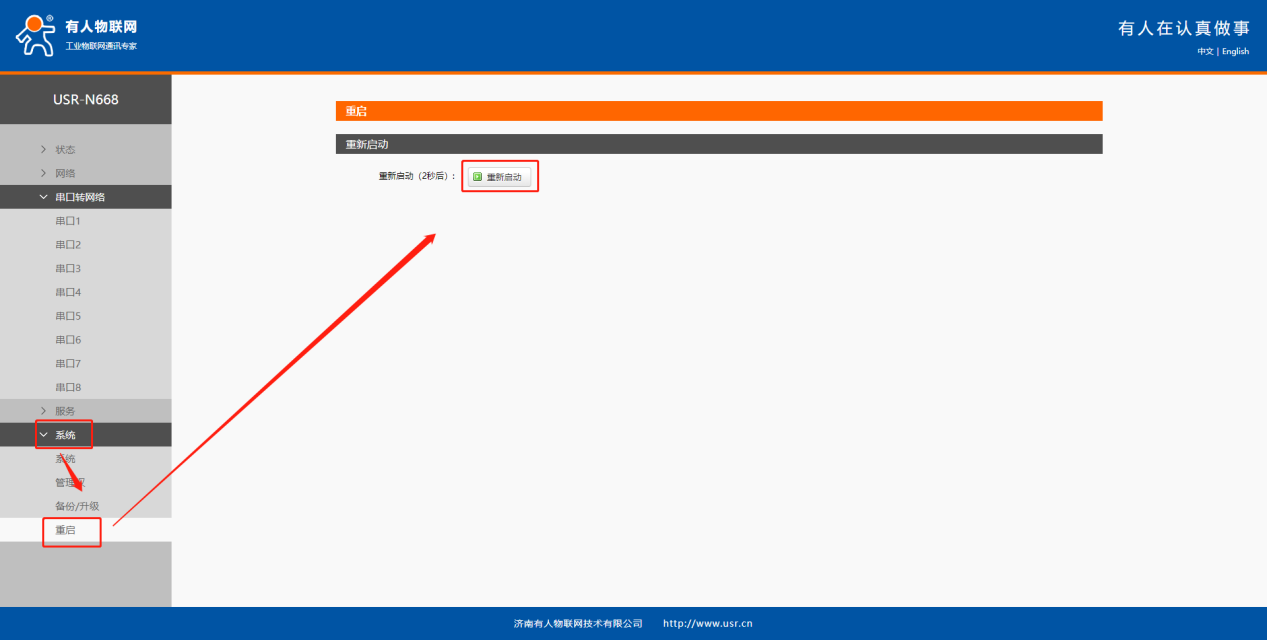

  9、系统页面重启设备,参数需要重启生效。

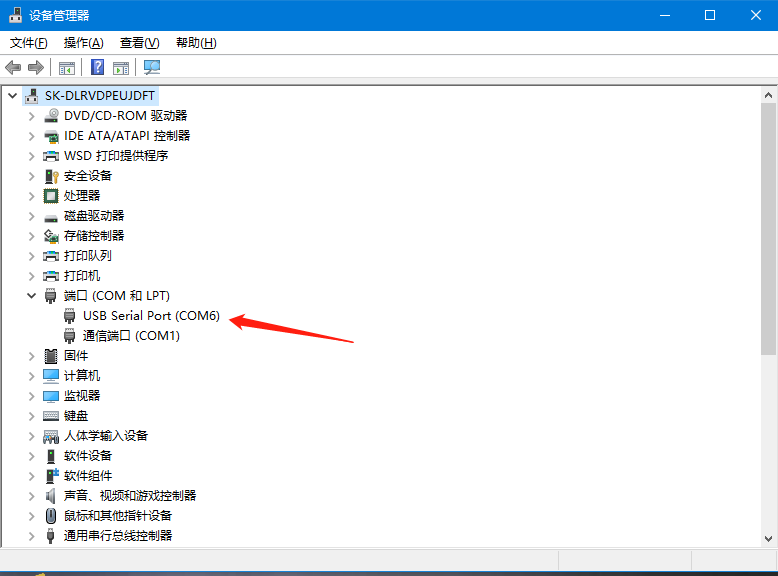

  10、打开测试软件“USR-TCP232-Test.exe”,串口端设置,选择已经确认的COM口(可在设备管理器确认)以及串口参数,串口波特率设置为115200,串口参数设置为None/8/1,点击打开,打开串口。

  11、在串口和网络之间进行数据收发测试,串口到服务器的数据流向是:PC串口->668串口->668以太网口->服务器;服务器到串口的数据流向是:服务器->668以太网口->668串口->PC串口。具体演示如下图所示:



  USR-N668基本测试通信和使用方案:https://www.usr.cn/Faq/304.html
