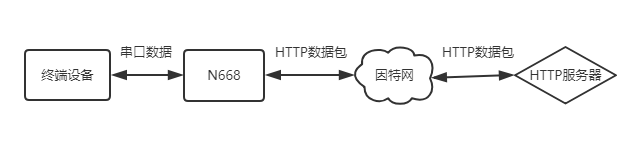

一、数据流向

  二、资料下载

  1、串口服务器N668说明手册

  2、N668软件设计手册

  3、N668设置软件

  4、串口调试助手

  三、测试

  1、将串口服务器USR-N668的串口通过串口线(或USB 转串口线)与PC相连接，检测硬件连接无错误后，接入我们配送的电源适配器，给668供电。

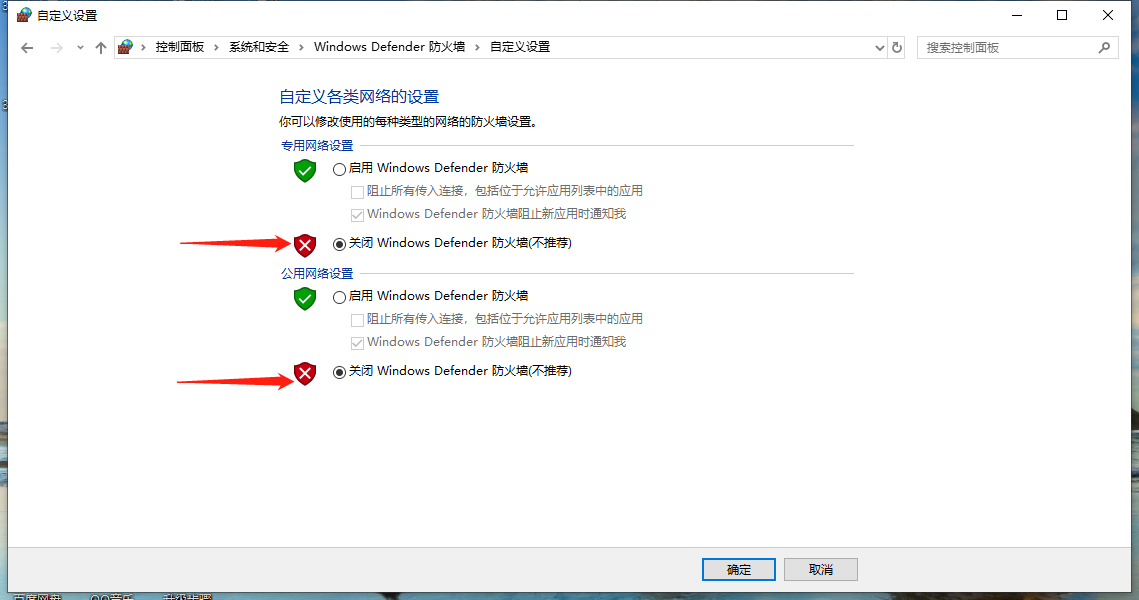

  2、按路径：控制面板找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

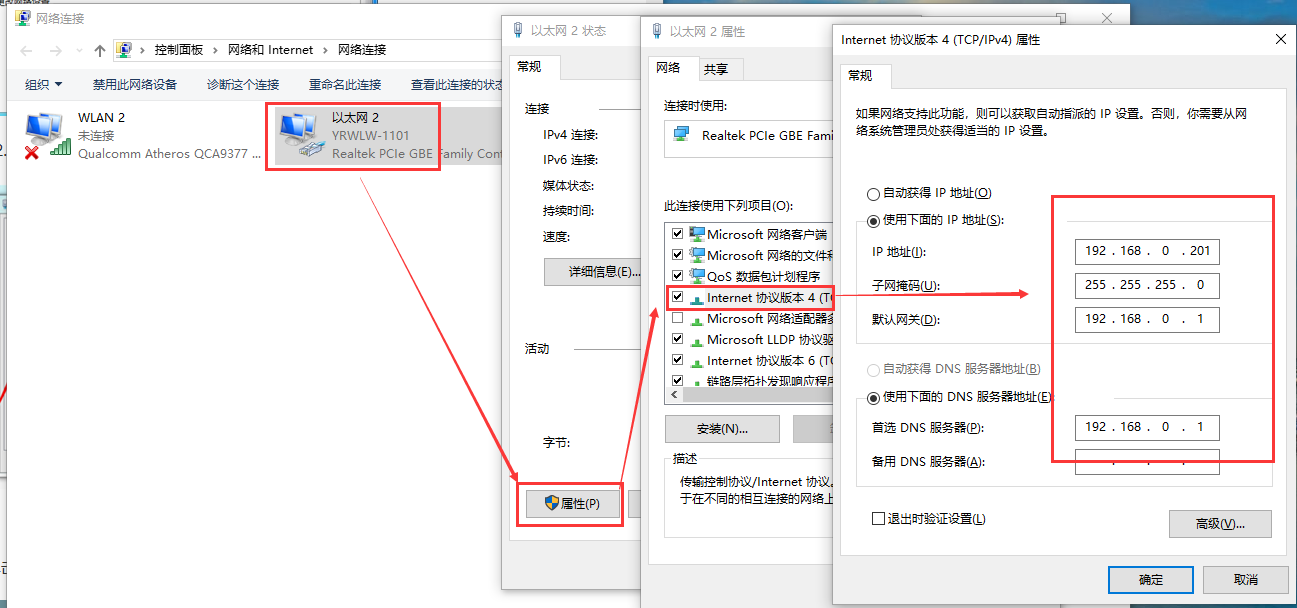

  3、给电脑设置静态IP，设置成668同网段的IP:192.168.0.201 。

  4、打开浏览器，进入668的内置网页，默认IP为：192.168.0.7，用户名和密码均为admin。

  (进不去内置网页：清除浏览器所有缓存，更换其他浏览器进行尝试)

  5、网络IP设置中，设置为DHCP动态IP。

  6、串口转网络确认确认串口参数是115200，N,8,1。

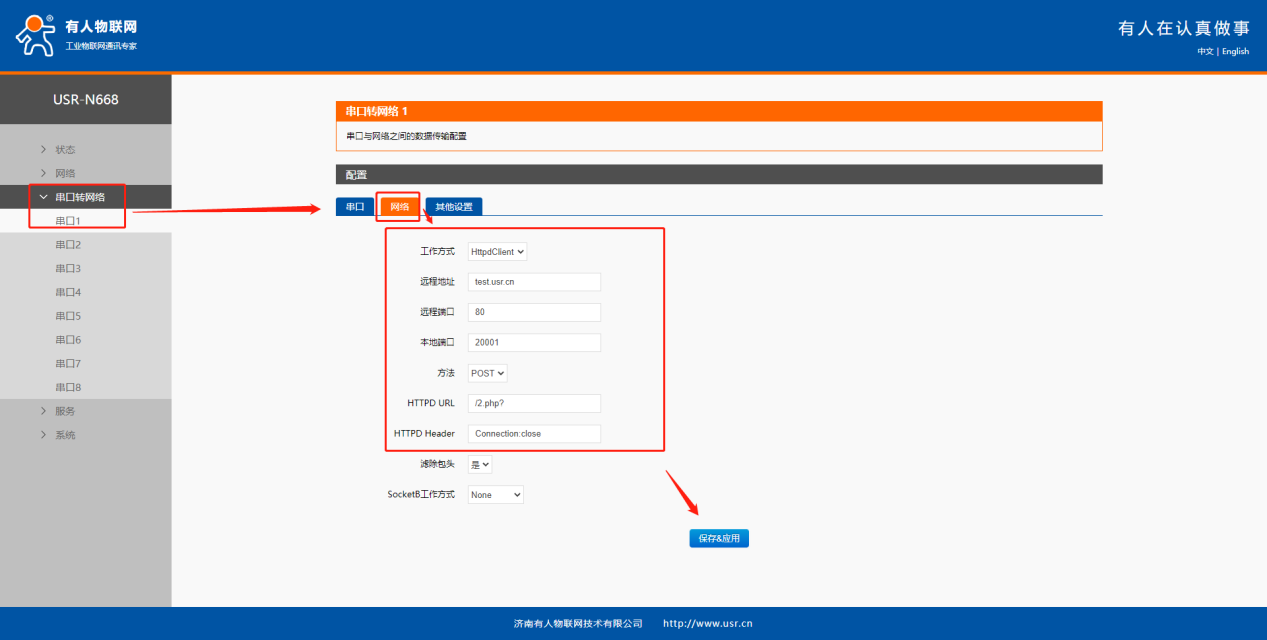

  7、串口转网络确认工作方式为：HttpClient，设置服务器地址为：test.usr.cn，端口号：80(这个是我司测试服务器)，设置请求类型为POST，报头路径为/2.php?，设置完成后点击保存应用。

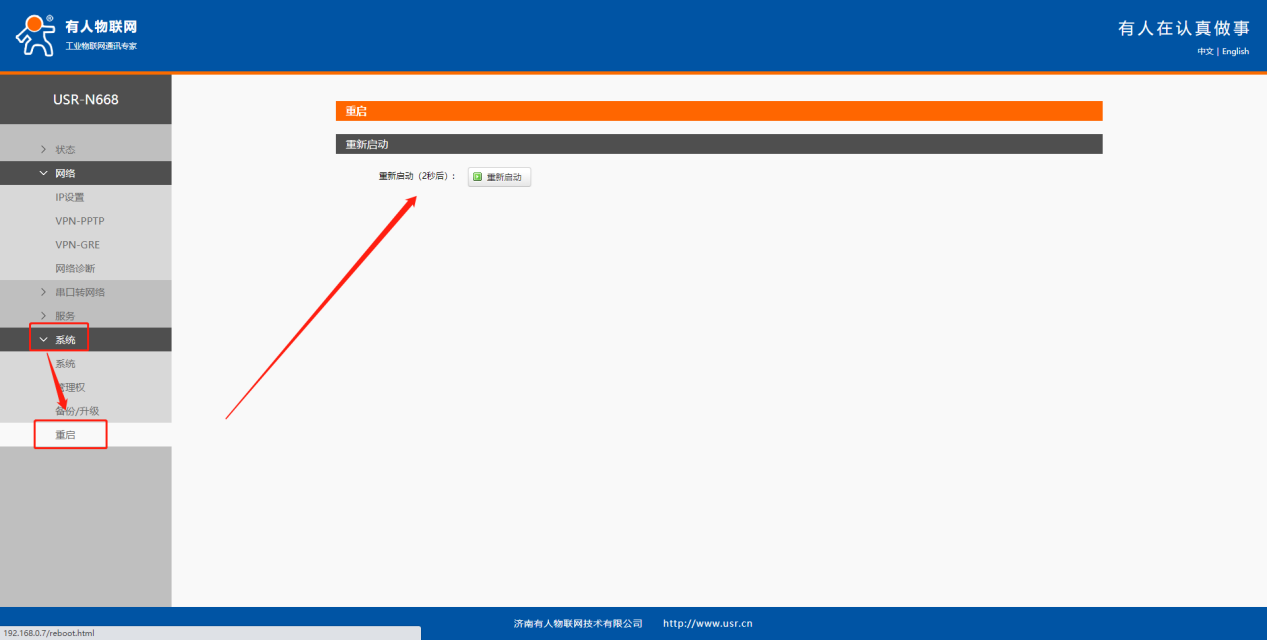

  8、系统页面重启设备，参数需要重启生效。然后直连路由器给668供网。

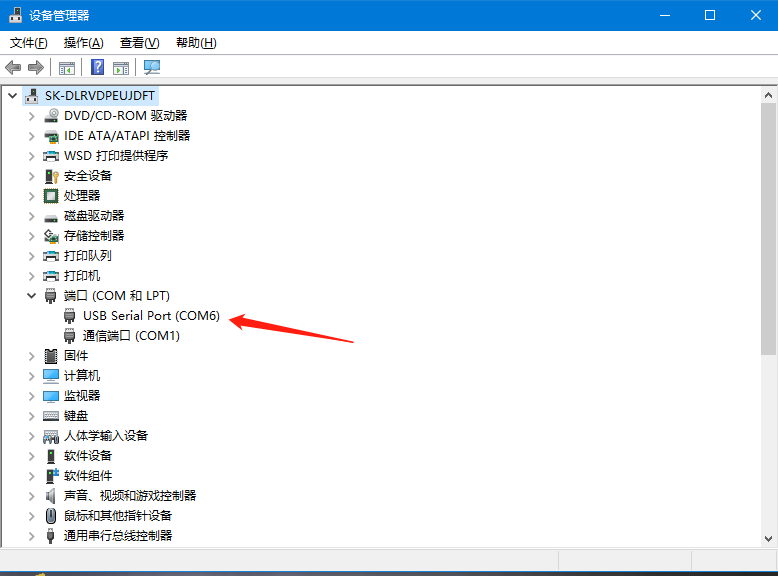

  9、在电脑设备管理器查看设备直连电脑识别到的COM口。

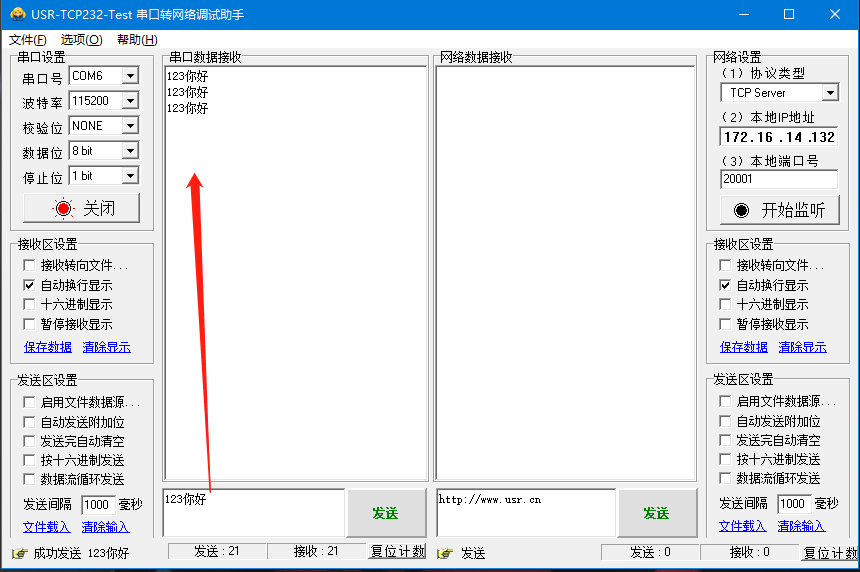

  10、打开串口调试助手，打开正确的串口以及串口参数，发送数据格式为：123你好，可以看到服务器返回的有效数据为123你好，具体测试截图如下：

  设置为DHCP之后再次进入内置网页的方式：

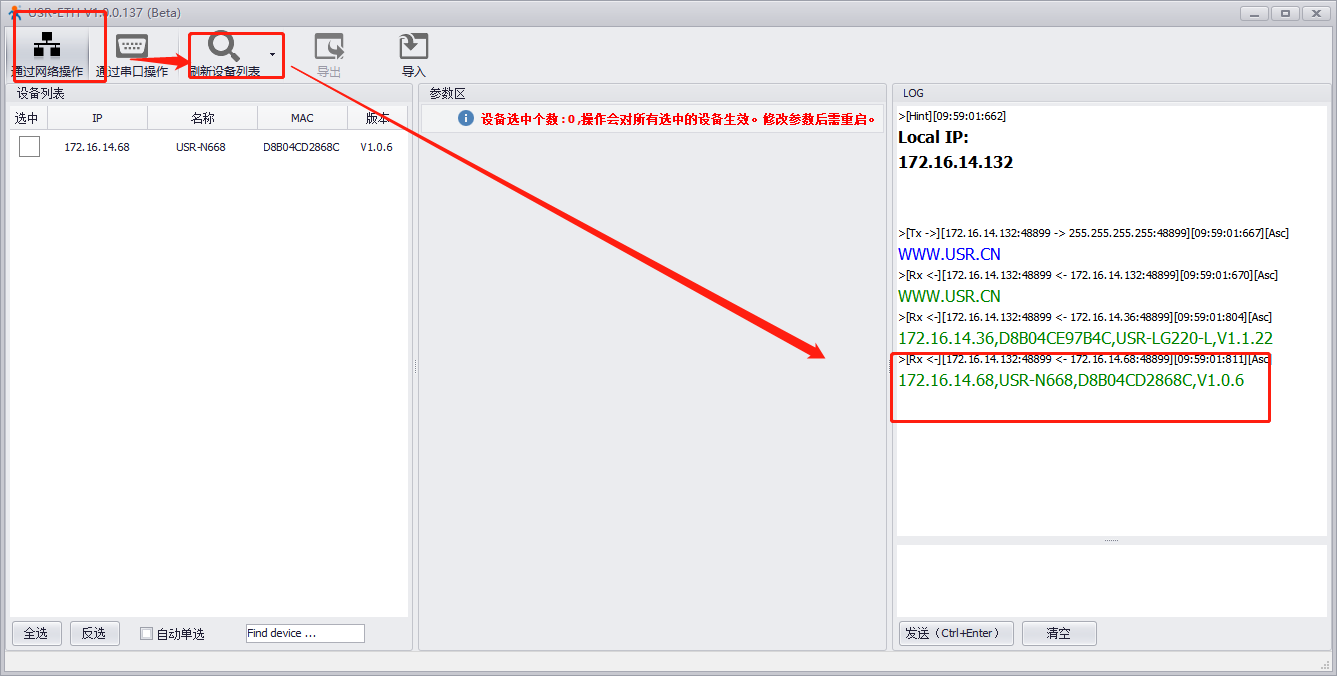

  668网线直连路由器，电脑设置为DHCP网线直连路由器，打开668设置软件，通过网络搜索，刷新设备列表，可以确认668此时的IP为：172.16.14.68。668的IP也可以在路由器内置网页确认。用路由器已分配的IP进入668内置网页。
