USR-N520 设备与V4.0版虚拟串口软件在有人云一对一案例
2021-01-16


  一、资料下载

  1、串口服务器USR-N520 软件设计手册

  2、USR-N520 说明手册

  3、M4系列设置软件 V2.3.4.106

  4、有人网络调试助手 串口调试助手二合一

  5、有人虚拟串口软件V4.0

  二、连接框图

USR-N520和VCOM通讯框图

  硬件连接:

  USR-N520使用直流电源适配器5V供电。只能5V供电。

  用USB-RS232串口线接电脑和USR-N520的232串口。拨码开关都朝下。

  USR-N520网口用网线连接电脑网口,电脑IP和USR-N520的IP设置同一网段。

  M0设置软件局域网搜索,USR-N520用串口设置软件设置DHCP,动态获取IP。

  设置参数之后,USR-N520网口用网线接路由器,电脑也连接同一个路由器。

  一、电脑设置

  1、本地连接:

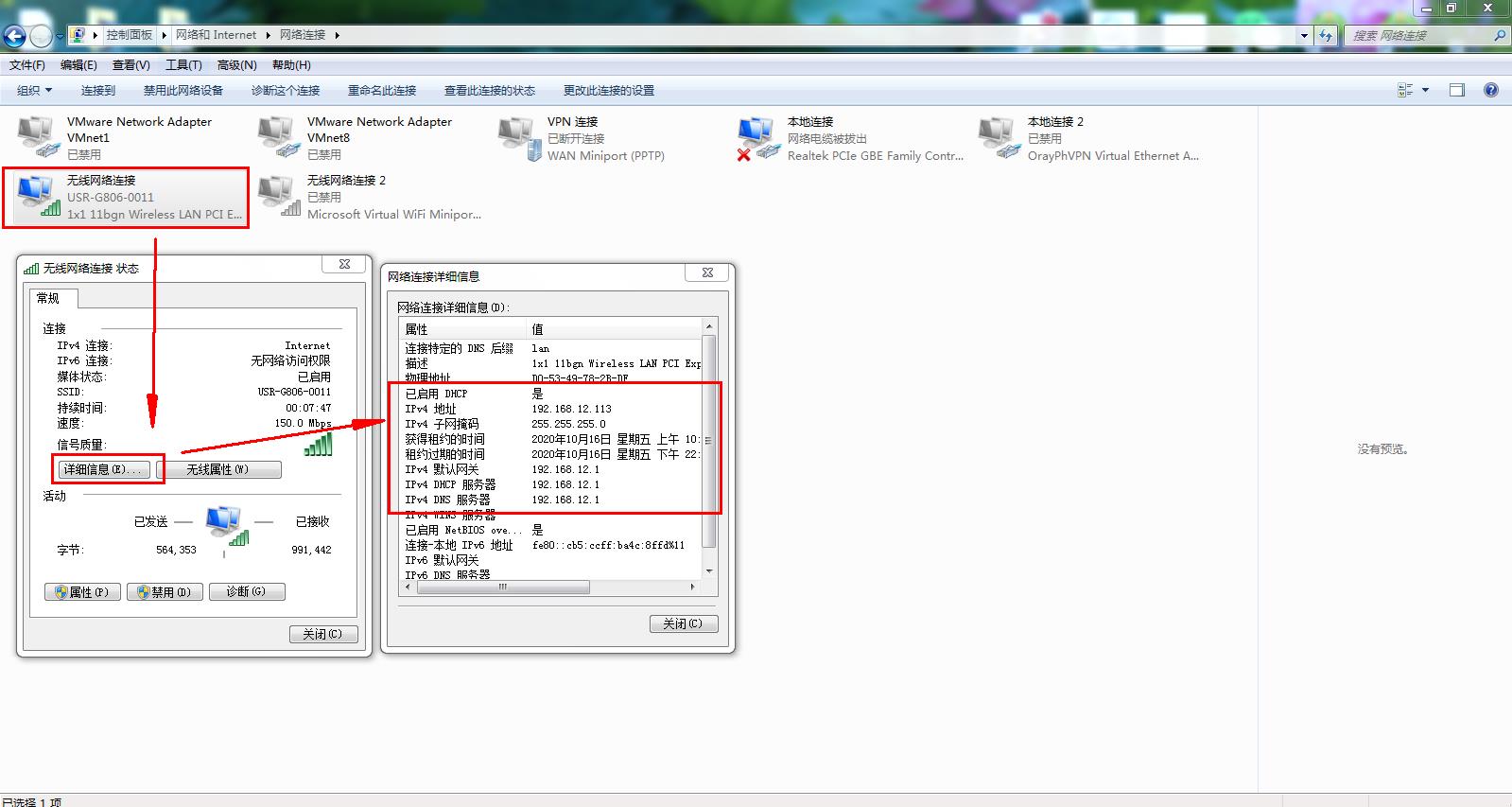

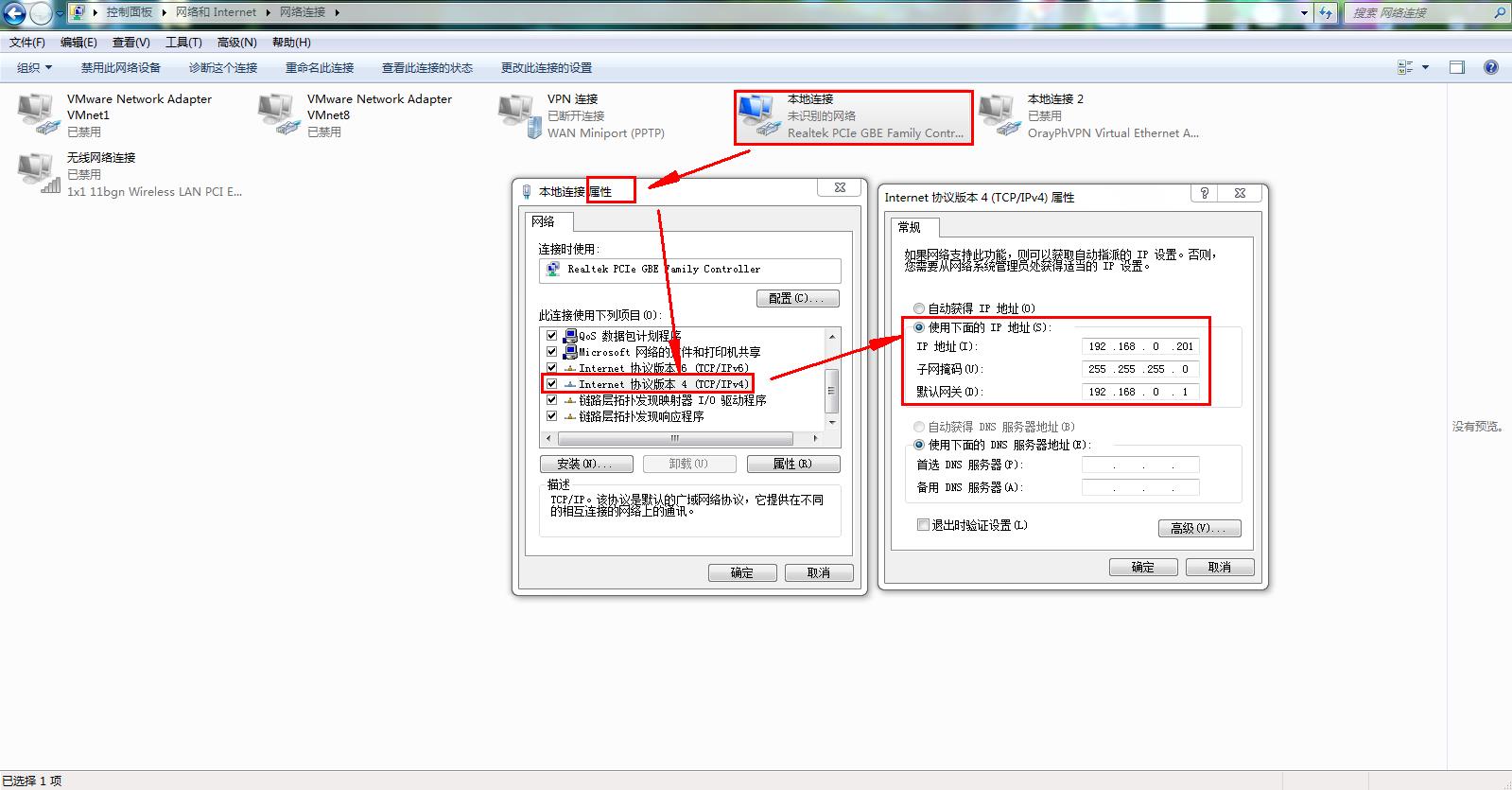

  电脑打开控制面板,只保留本地连接网卡,禁用其他网卡。本地连接右击属性,找到IPv4,将IPv4的参数设置静态IP,192.168.0.201,子网掩码255.255.255.0,网关192.168.0.1


  1、关闭防火墙:

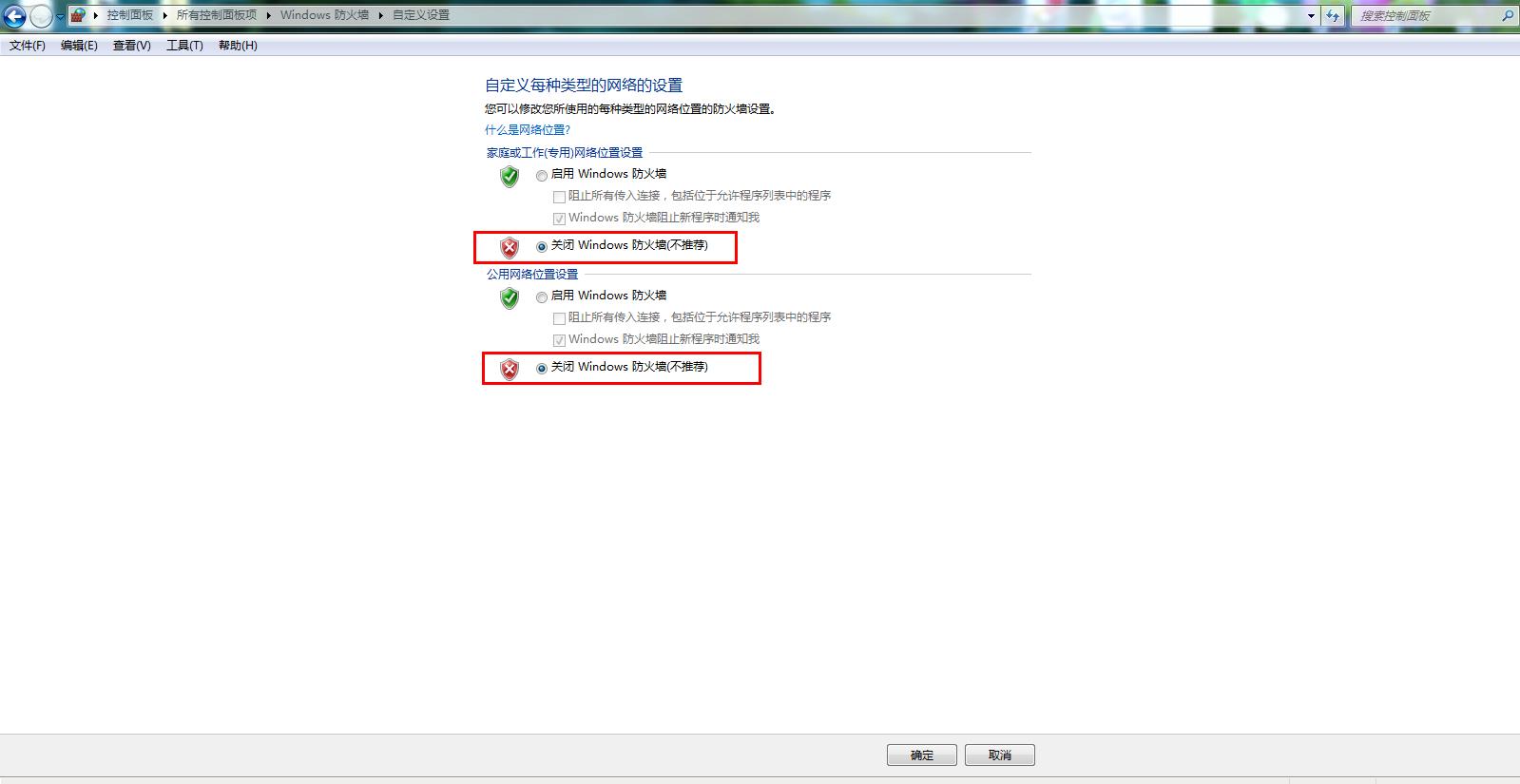

  需要关闭防火墙


  3、检查串口:

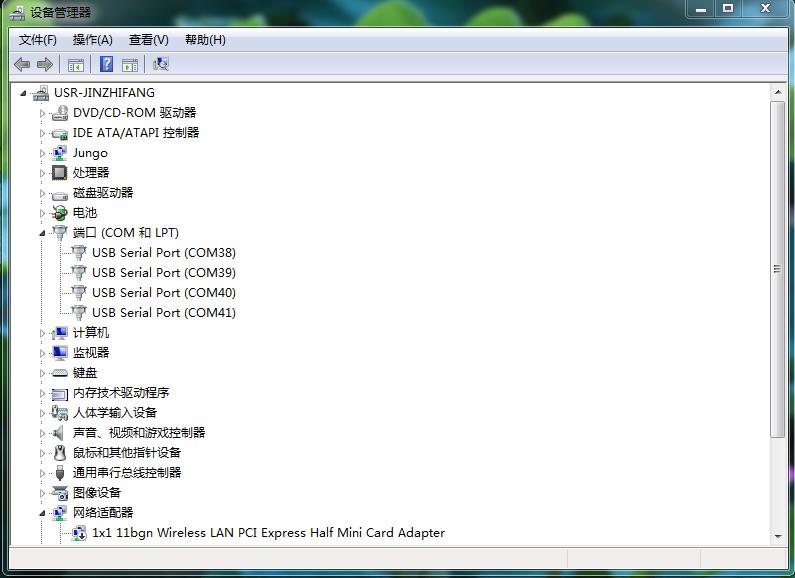

  用USB-RS232串口线接电脑和USR-N520的232串口。右击电脑桌面的计算机,点击设备管理器,点开端口,确认USR-RS232串口线的COM口号。


  二、参数设置

  1、搜索设备:

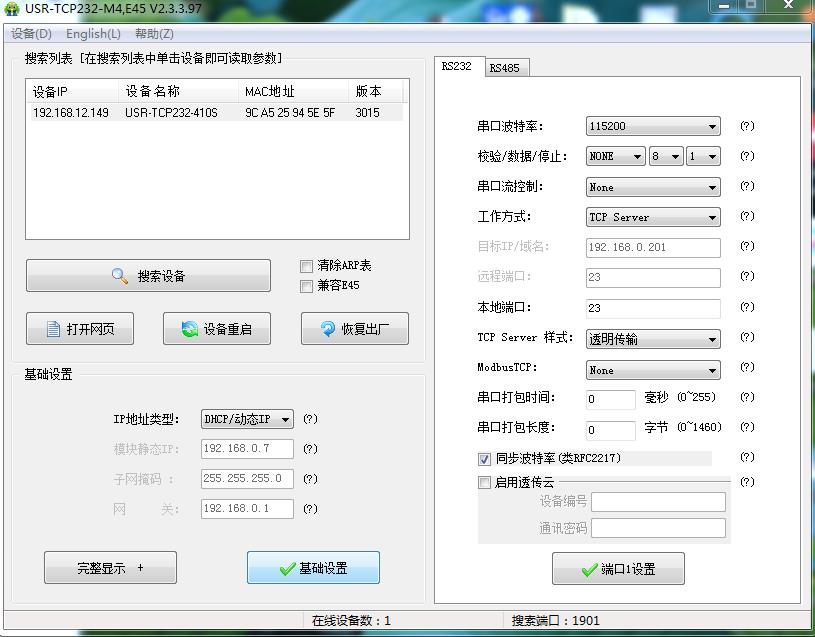

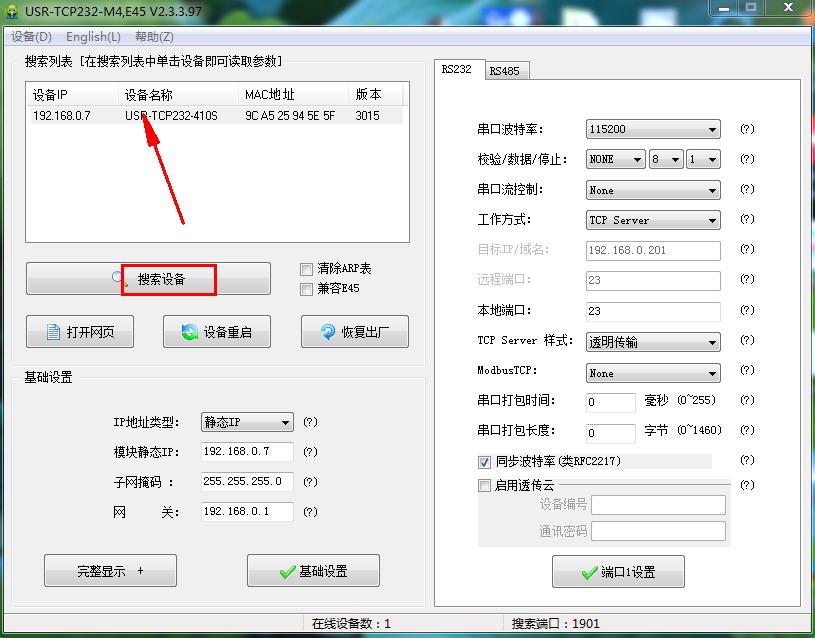

  用M4设置软件搜索设备,获取N520的IP参数


  2、修改IP地址类型:

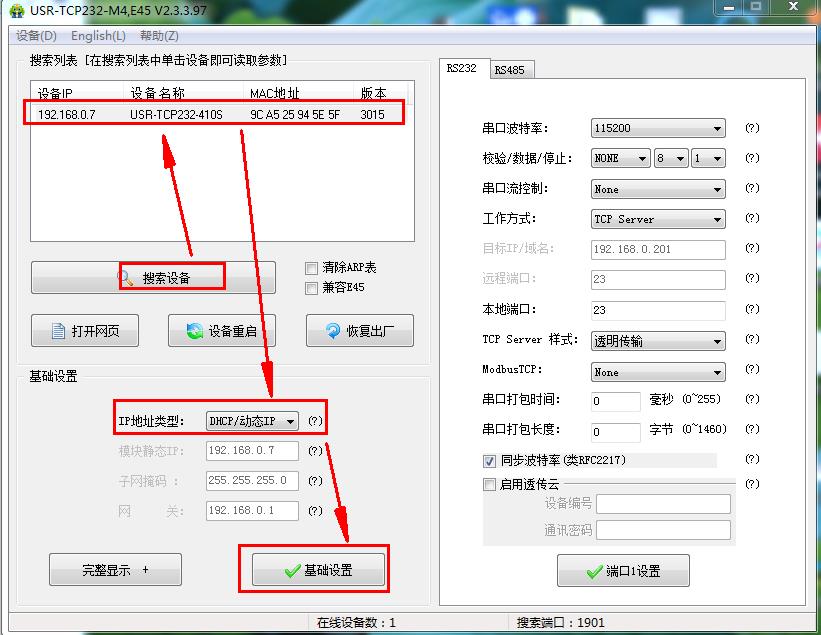

  点击N520的IP,将IP地址类型静态IP改为DHCP动态IP,点击保存参数


  3、电脑连接路由器:

  电脑可以用有线或者无线连接可以上网的路由器,我电脑用无线连接可以上网的路由器的wifi。USR-N520网口用网线接路由器,电脑用M4设置软件搜索设备,显示路由器给N520分配的IP。



  4、注册有人云账号:

  登录有人云 ,注册账号并登陆。


  5、有人云添加设备:

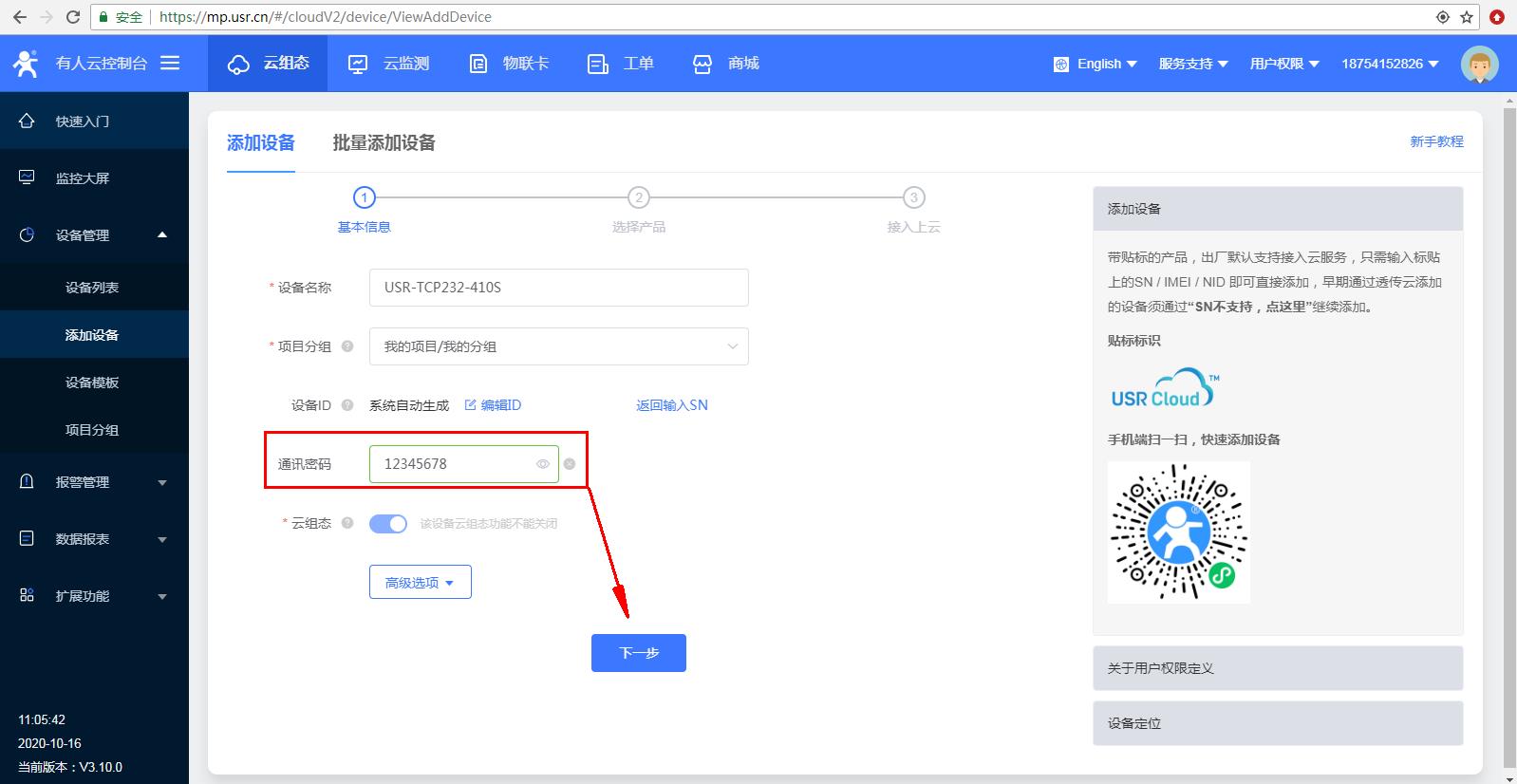

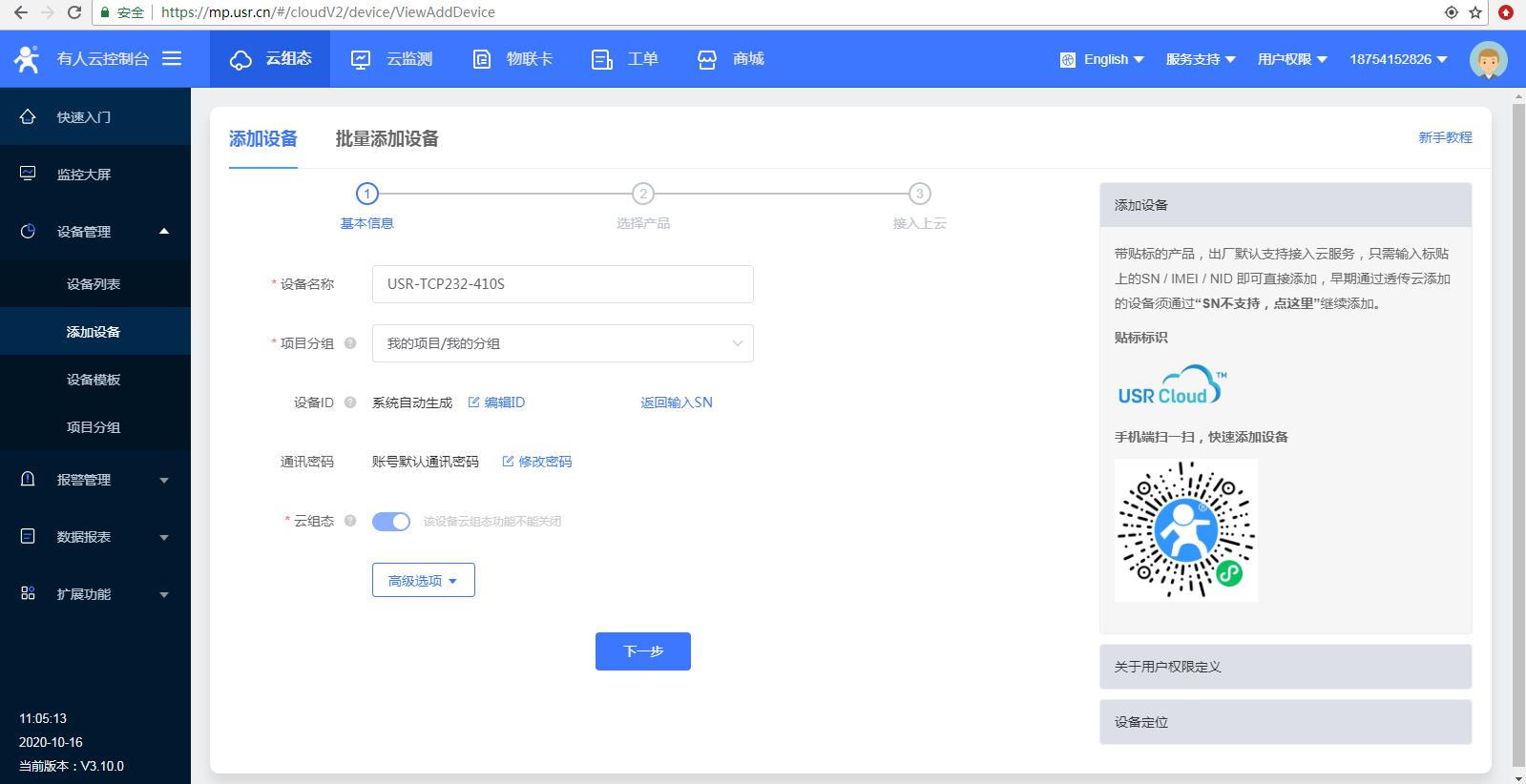

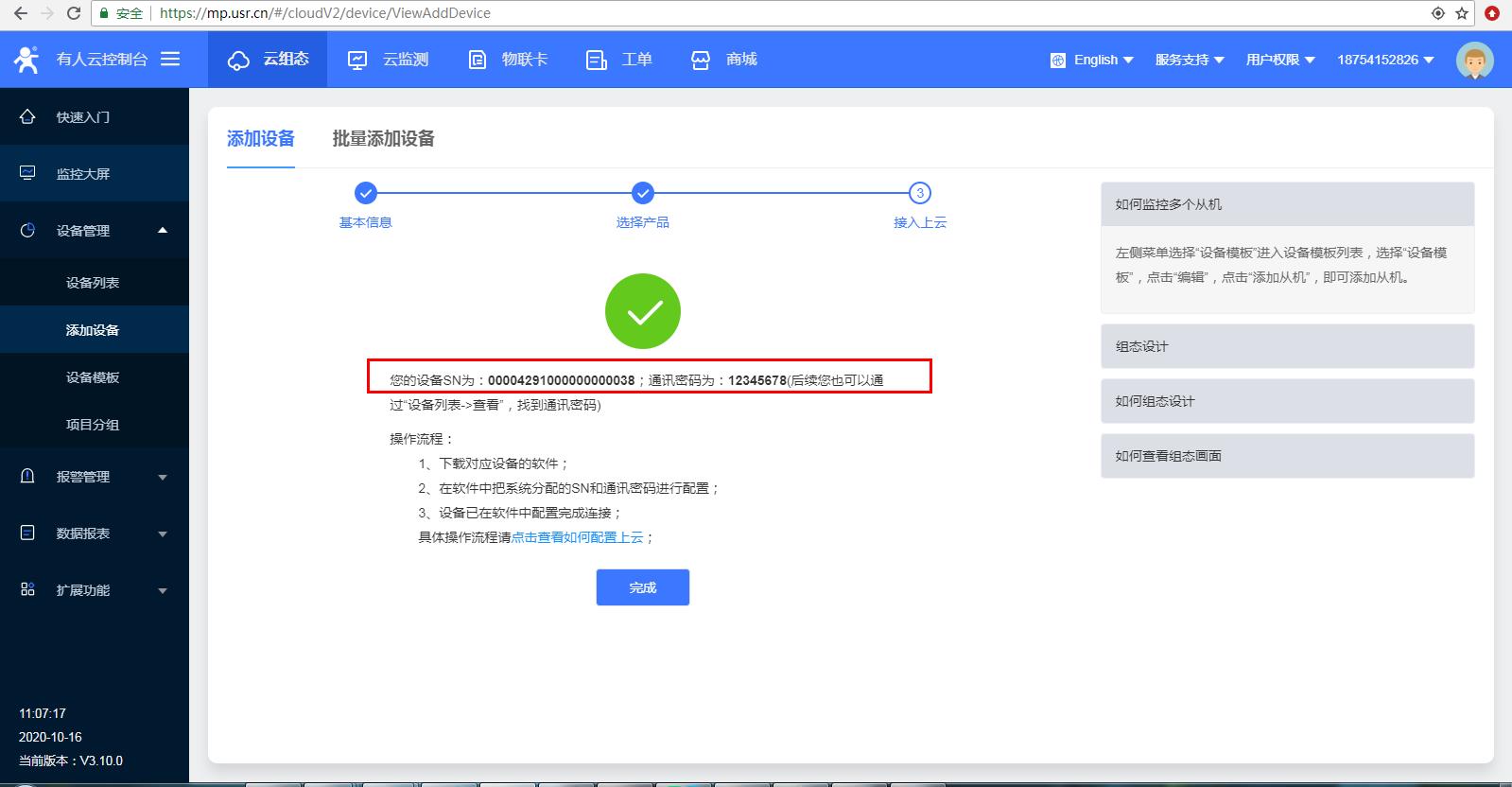

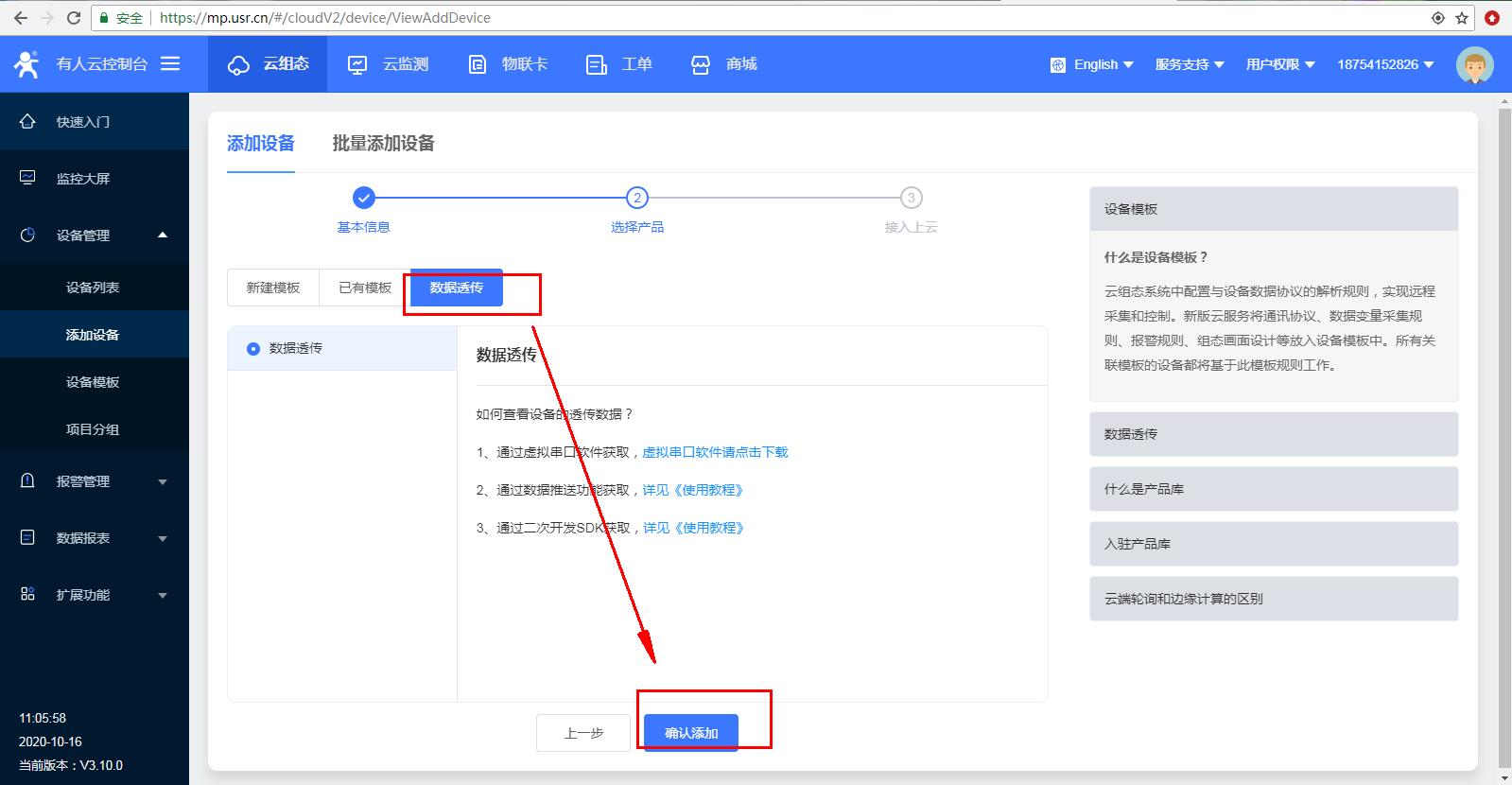

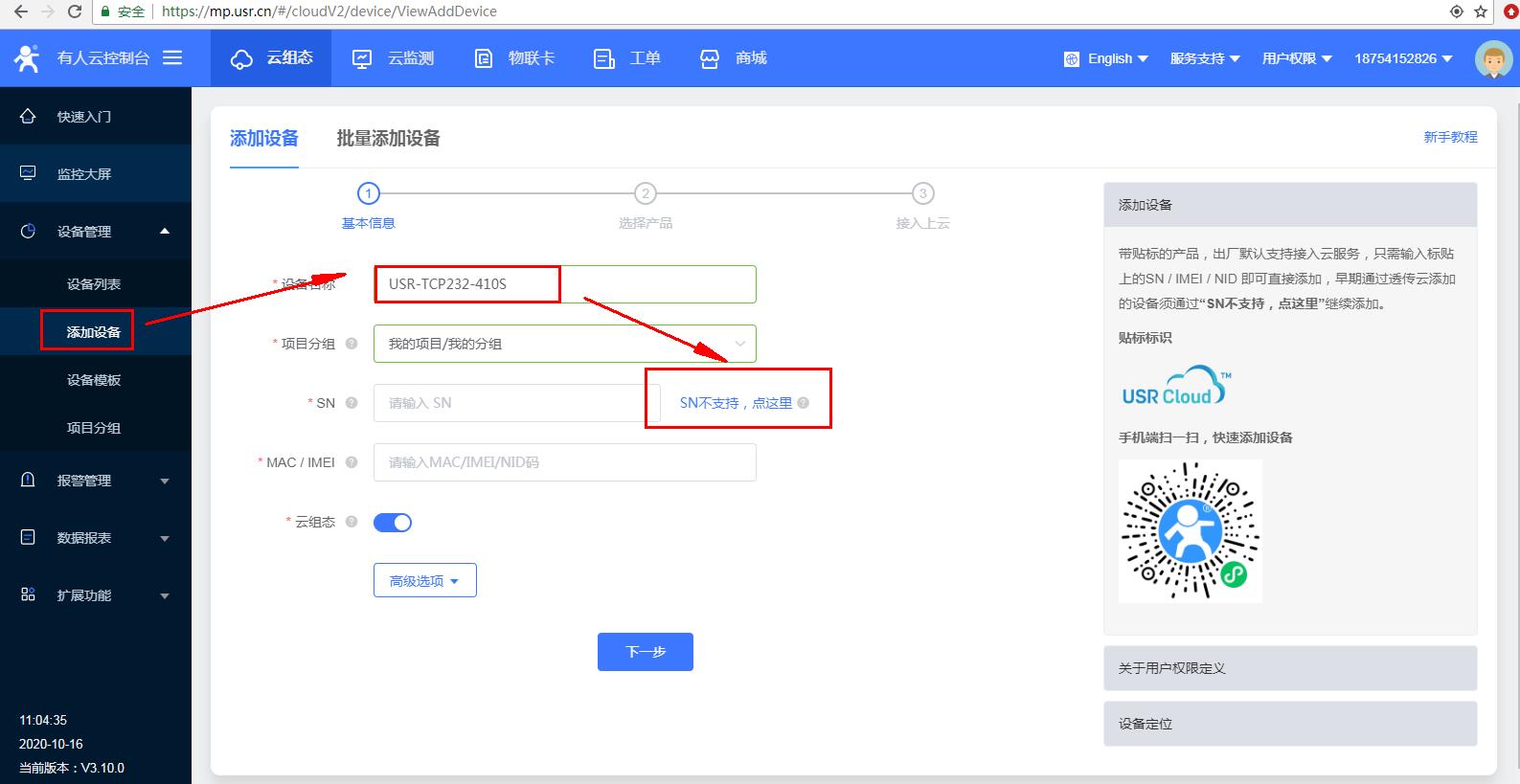

  有人云登录之后,点击设备管理,点击添加设备,点击SN不支持点这里,跳转到用ID添加,ID是云系统自动生成,不需要客户自己设置,通讯密码可以自定义8位密码。点击下一步,数据模板选择数据透传,点击完成。点击设备列表可以查看添加的设备。







  6、N520用内置网页配置参数:

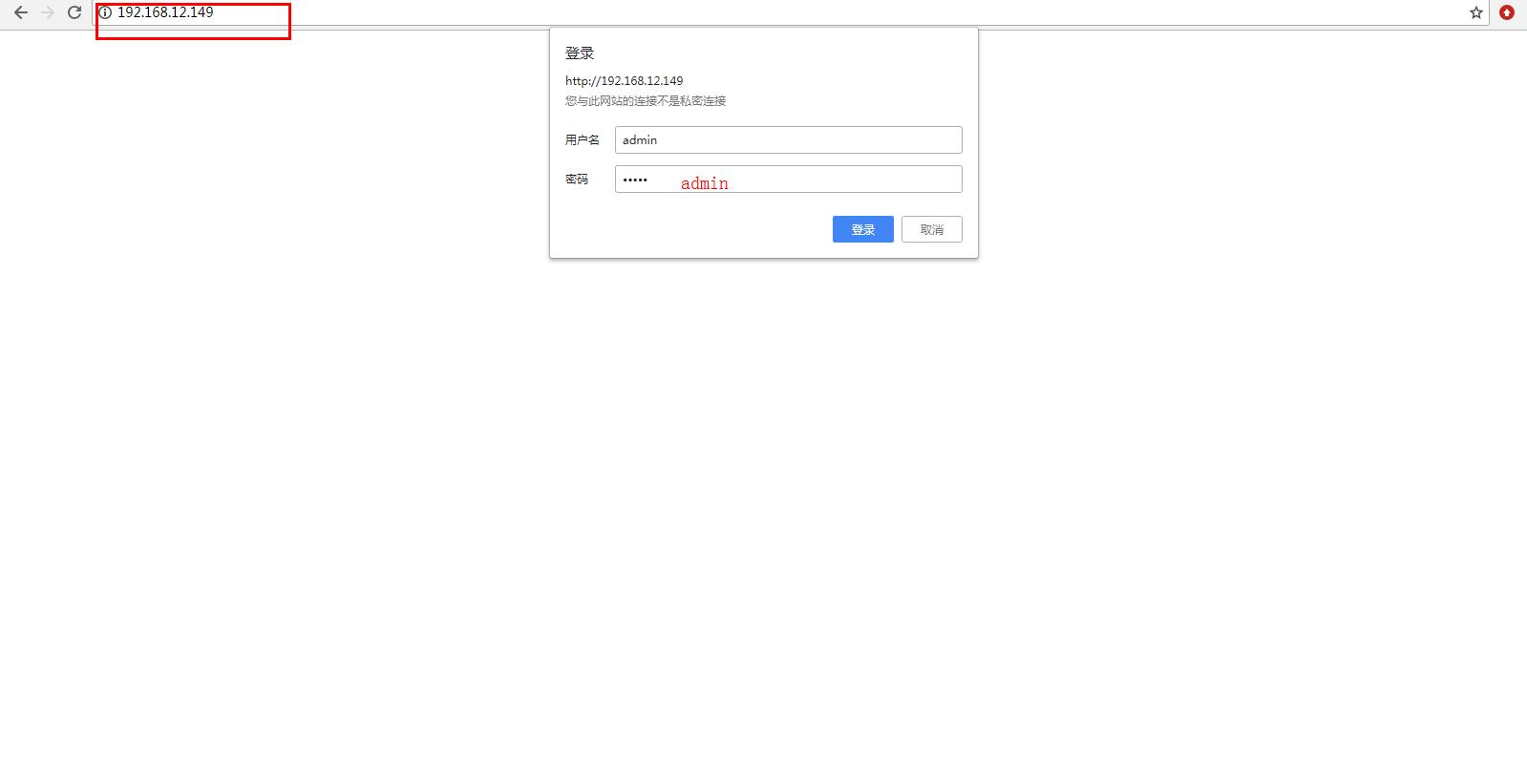

  用M0软件搜索IP,打开浏览器输入IP,登录N520内置网页,用户名和密码都是admin。

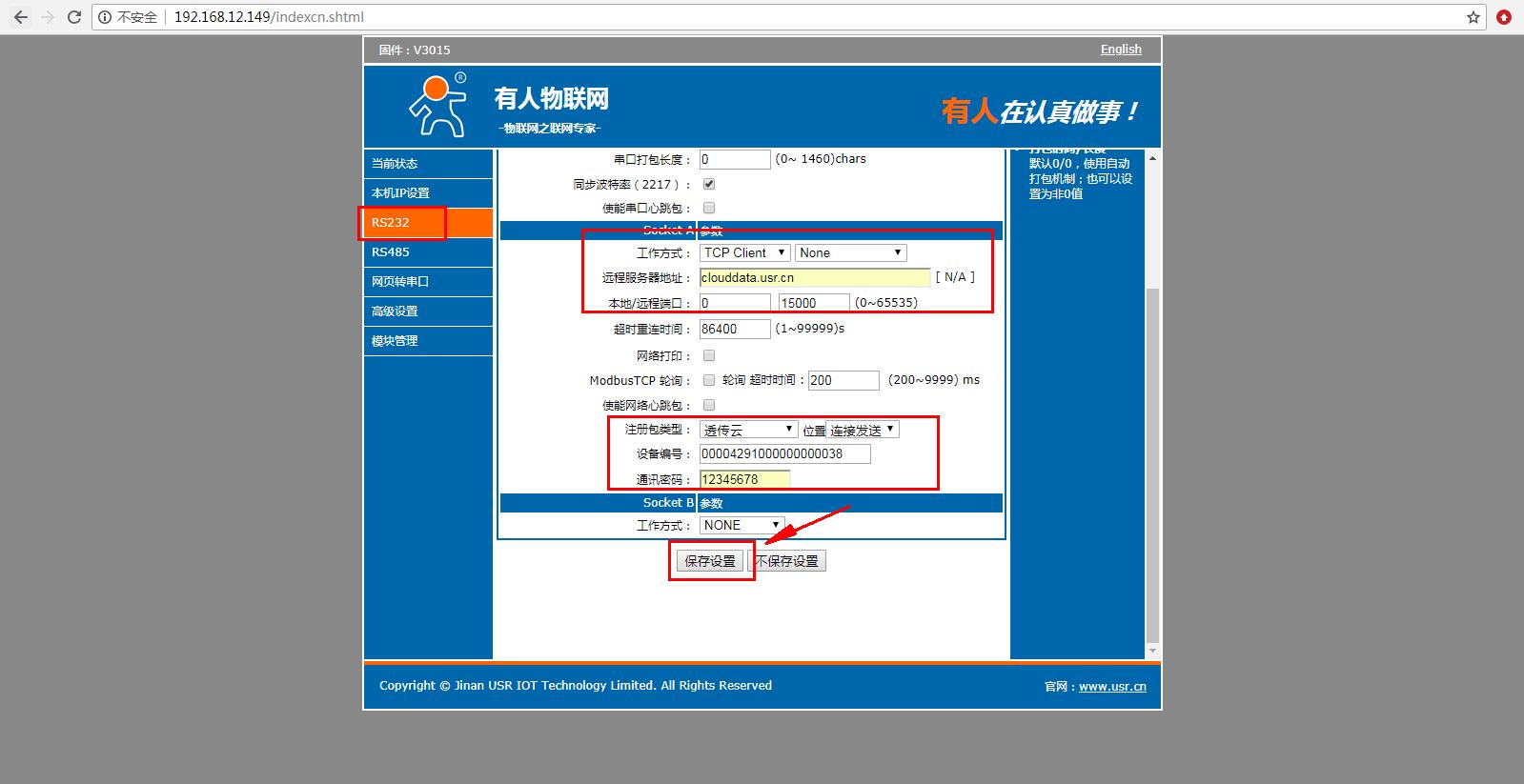

  登录之后,点击232端口参数,工作方式TCP client,远程服务器地址clouddata.usr.cn,远程端口15000。点击保存设置。

  点击扩展功能,开启注册包,选择透传云,正确填写有人云添加设备的设备编号和通讯密码。点击保存设置。

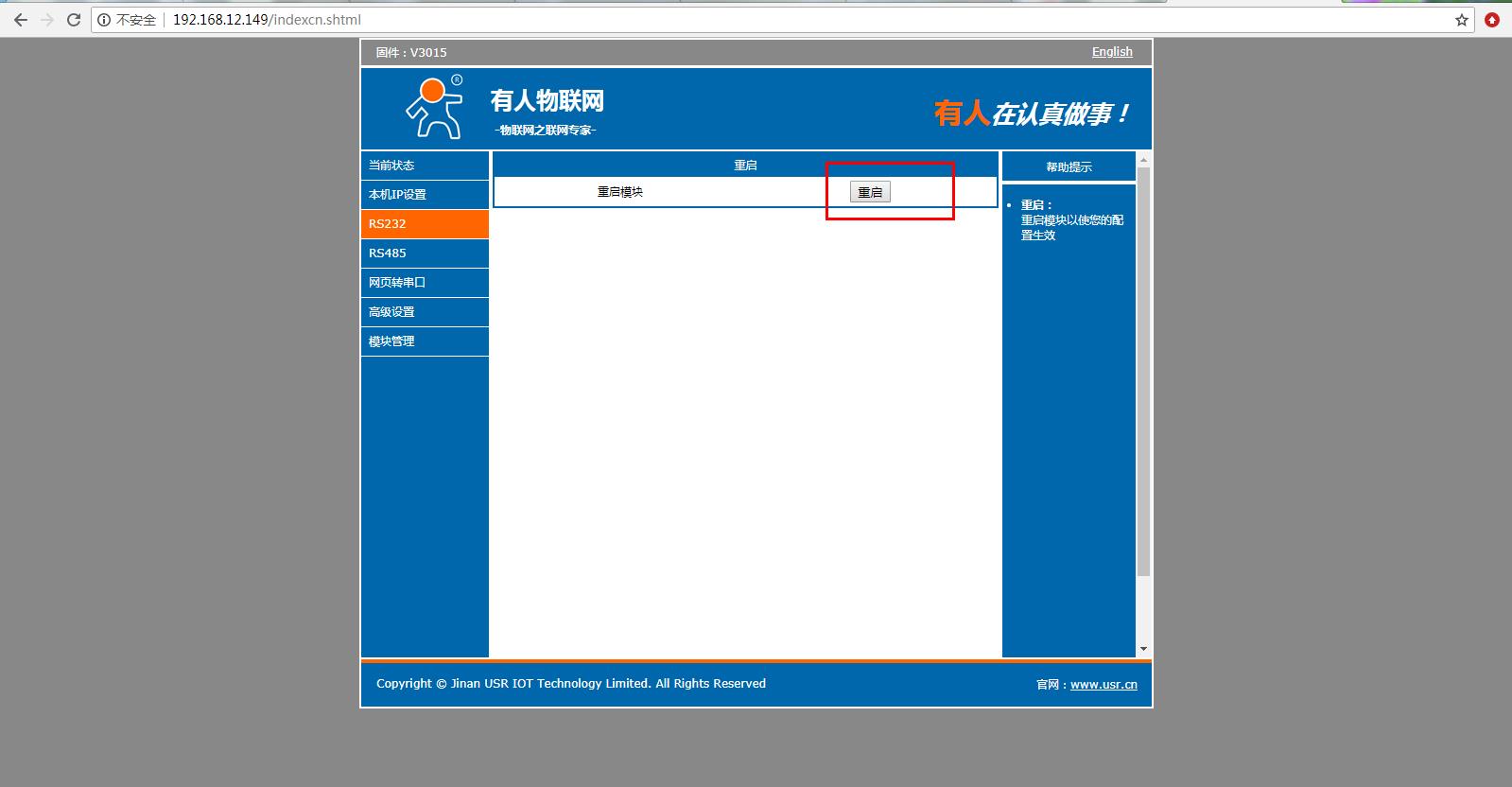

  最后网页重启。

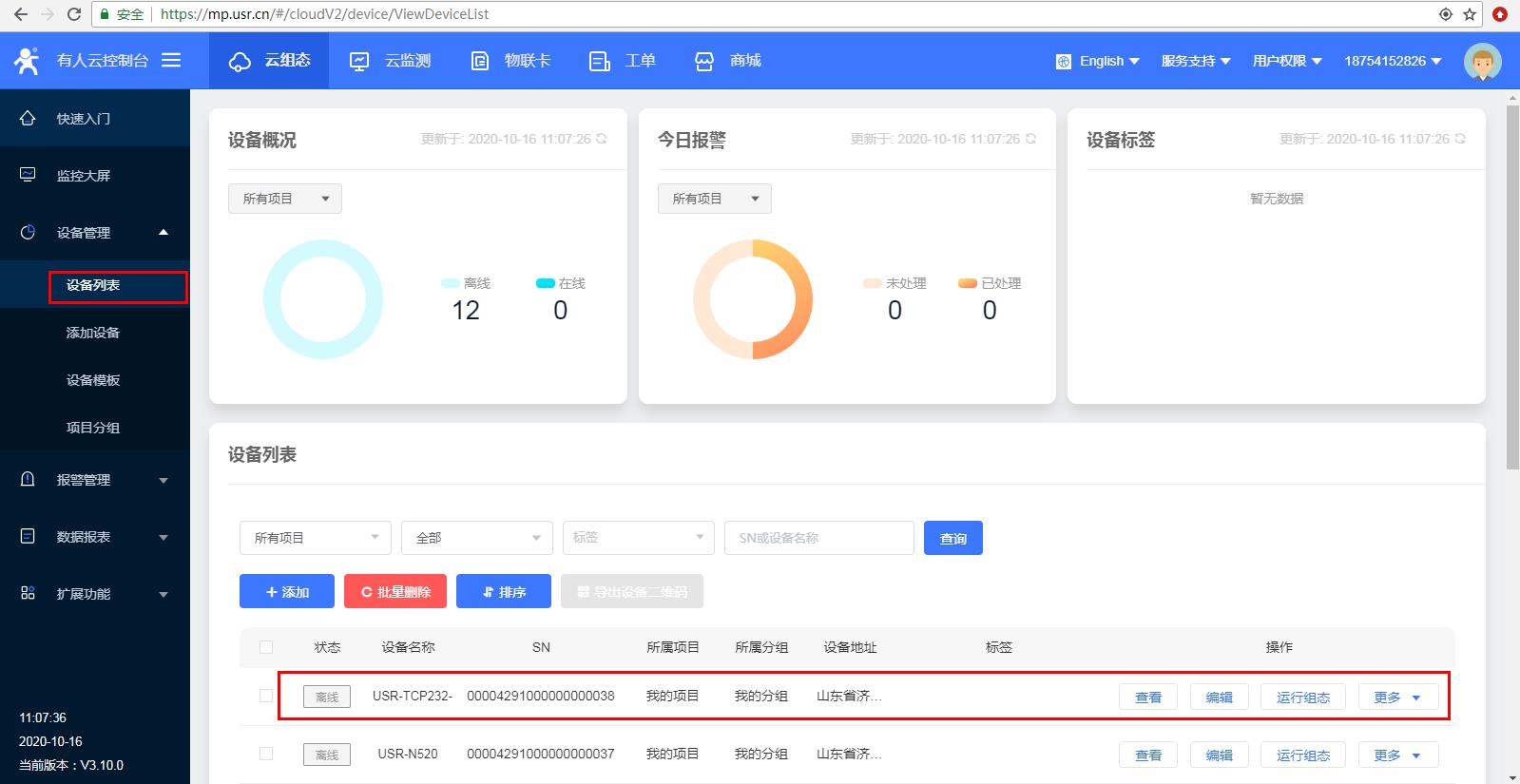

  7、有人云设备上线:N520参数设置完成,登录有人云检查304联网有人云上线。


  9、新建虚拟串口:

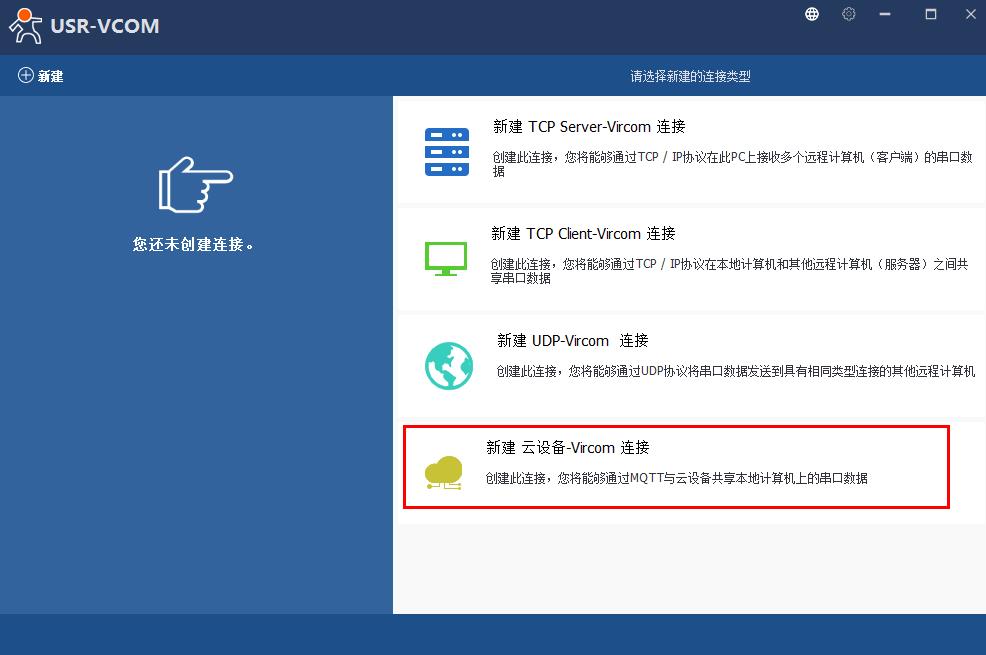

  按照链接下载V4.0版的USR-VCOM软件,点击新建云设备-Vircom连接。

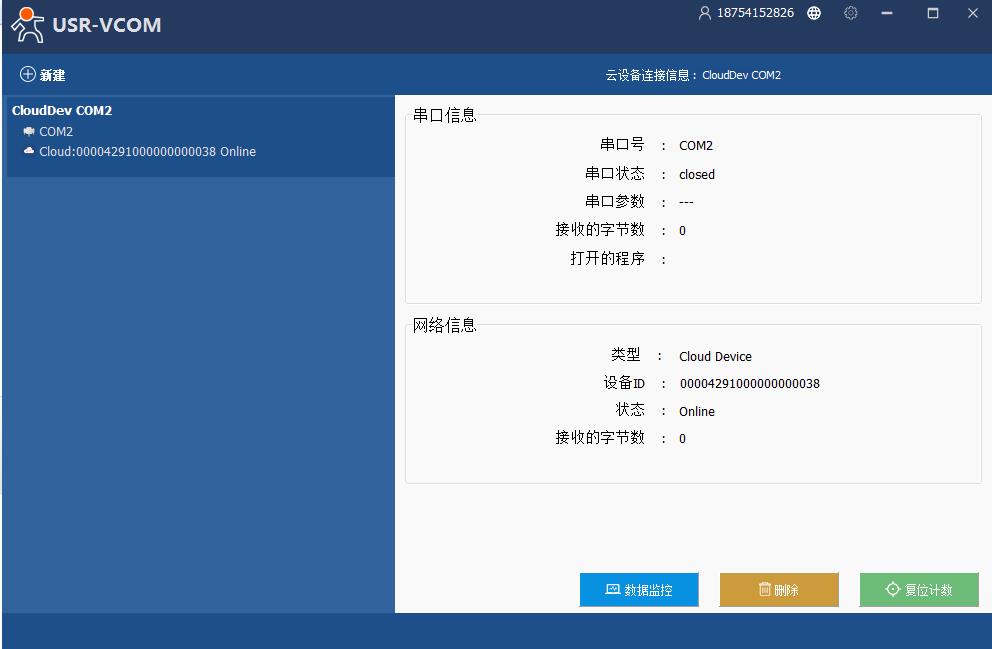

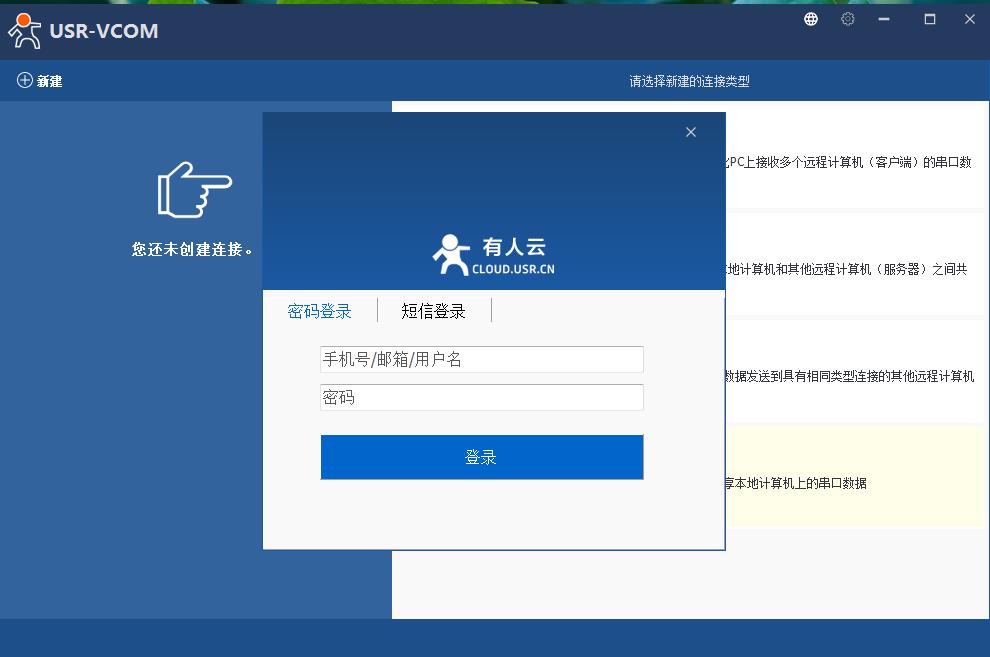

  用有人云账号登录,新建COM口号,选择与单个设备通信,选中N520设备编码,点击新建。

  新建完成。





  五、通讯调试

  1、N520和虚拟串口通讯调试

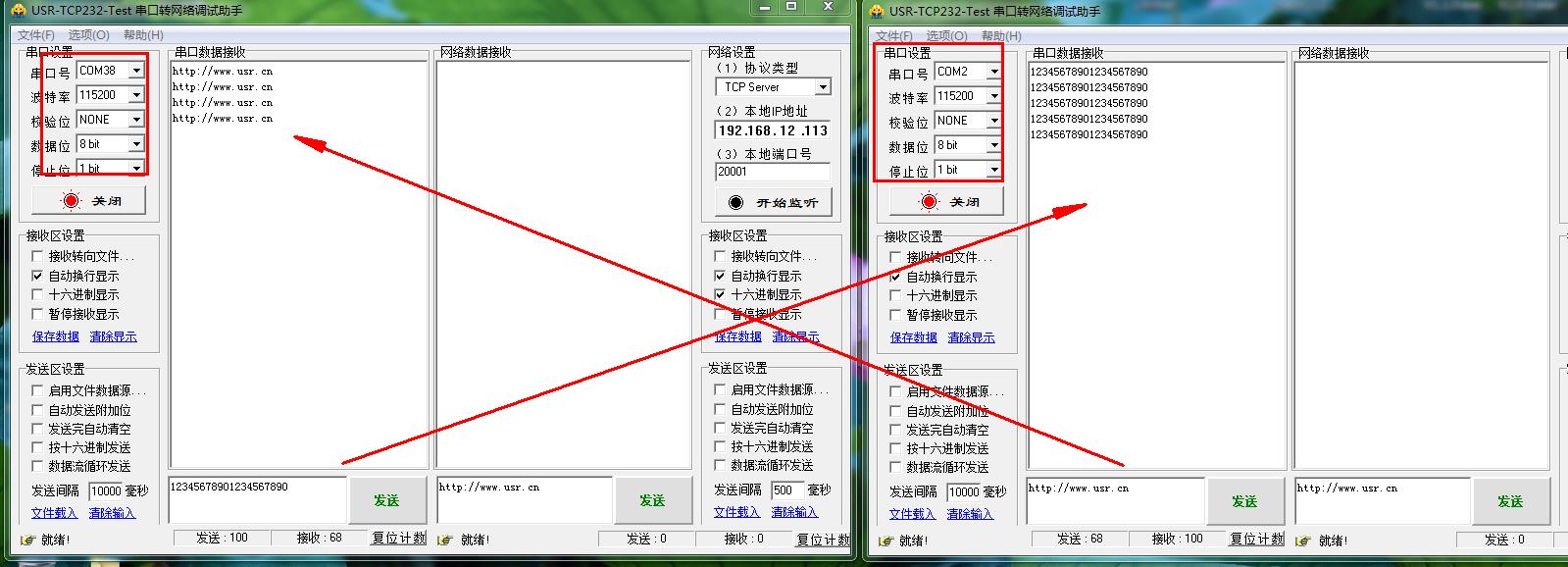

  电脑用串口助手打开实际COM口和虚拟串口COM,进行数据传输。
