USR-N668 MODBUS网关功能—TCP client
2021-01-16


  一、资料下载

  1、串口服务器USR-N668 软件设计手册

  2、USR-N668 说明手册

  3、N668设置软件

  二、连接框图

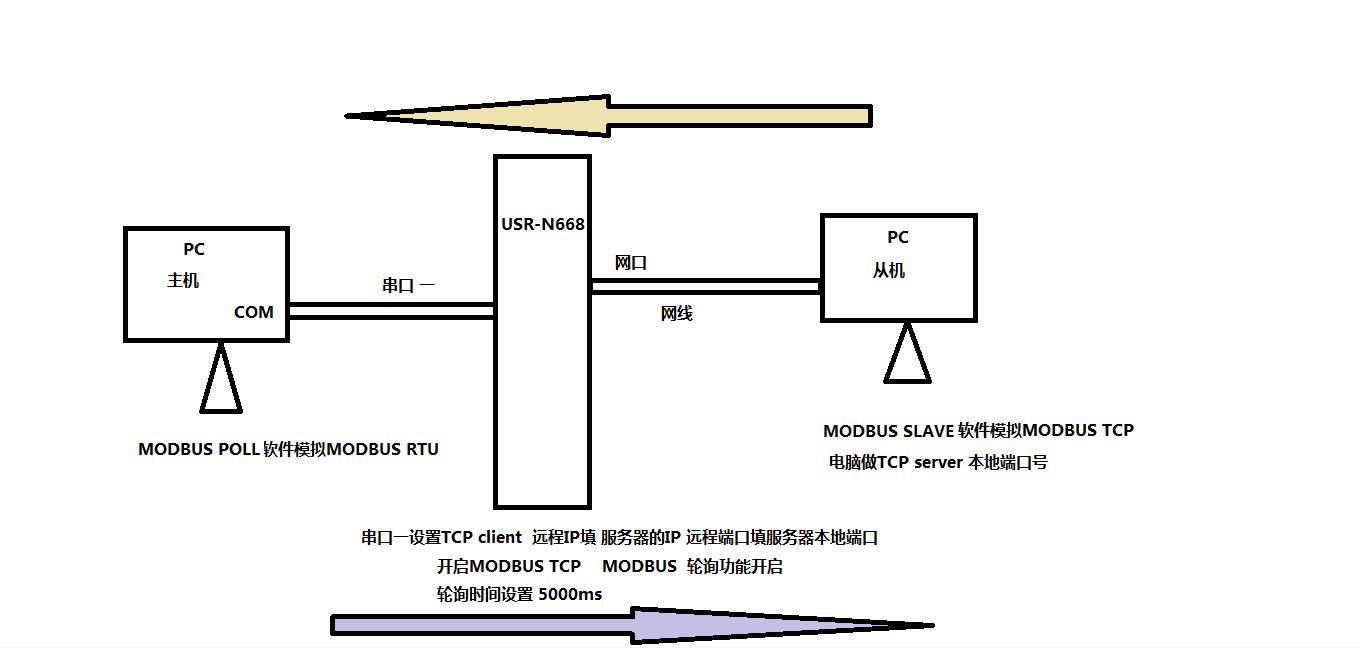

N668 MODBUS网关-TCP client连接框图

  硬件连接:

  USR-N668上电。

  用USB-RS232串口线接电脑和USR-N668的232转接头。拨码开关拨到232位置。

  USR-N668网口用网线连接电脑网口,电脑IP和USR-N668的IP设置同一网段。

  用N668设置软件串口搜索,进入配置状态,获取N668的参数设置。

  三、电脑设置

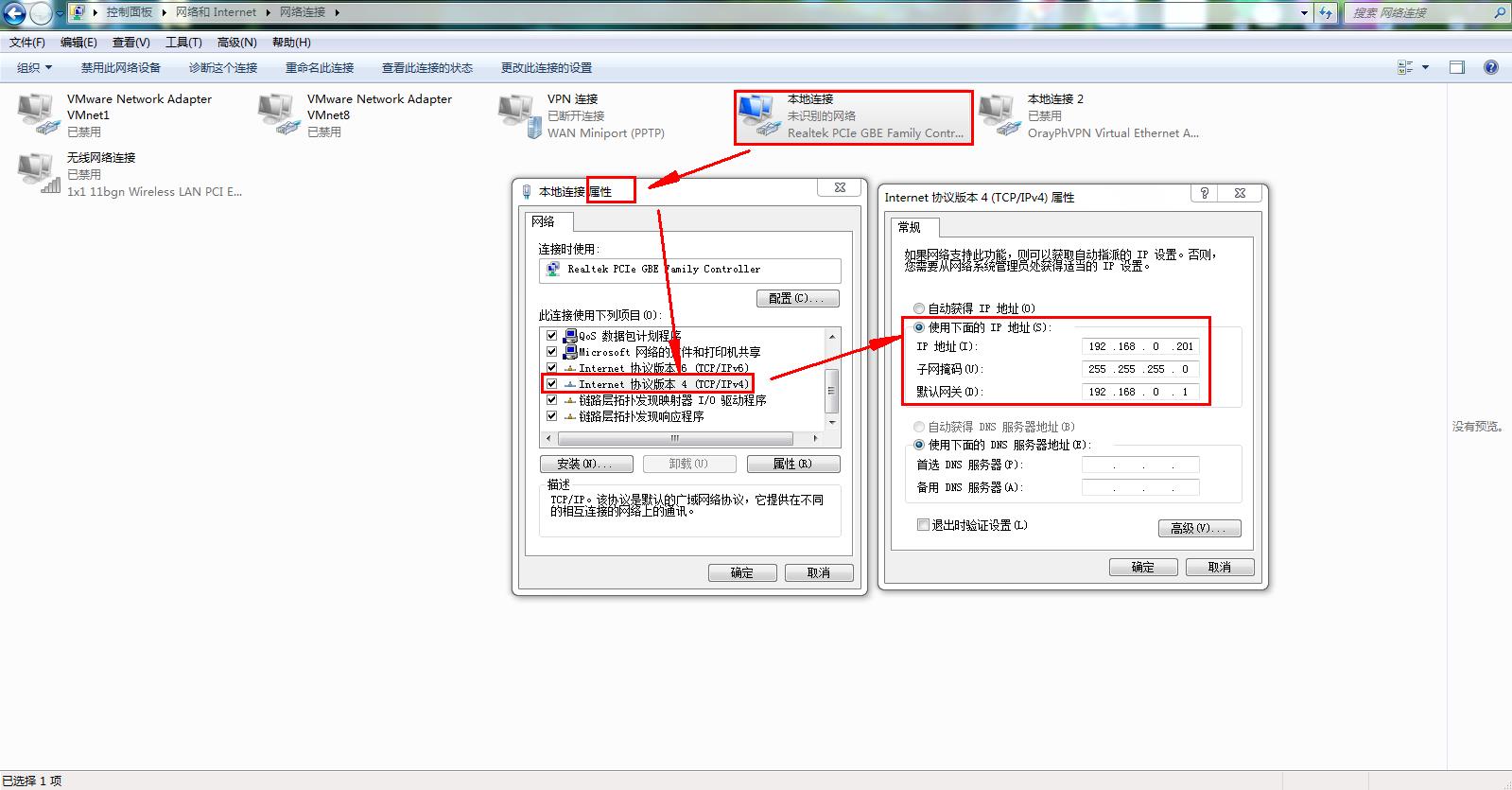

  1、本地连接:

  电脑打开控制面板,只保留本地连接网卡,禁用其他网卡。本地连接右击属性,找到IPv4,将IPv4的参数设置静态IP,192.168.0.201,子网掩码255.255.255.0,网关192.168.0.1

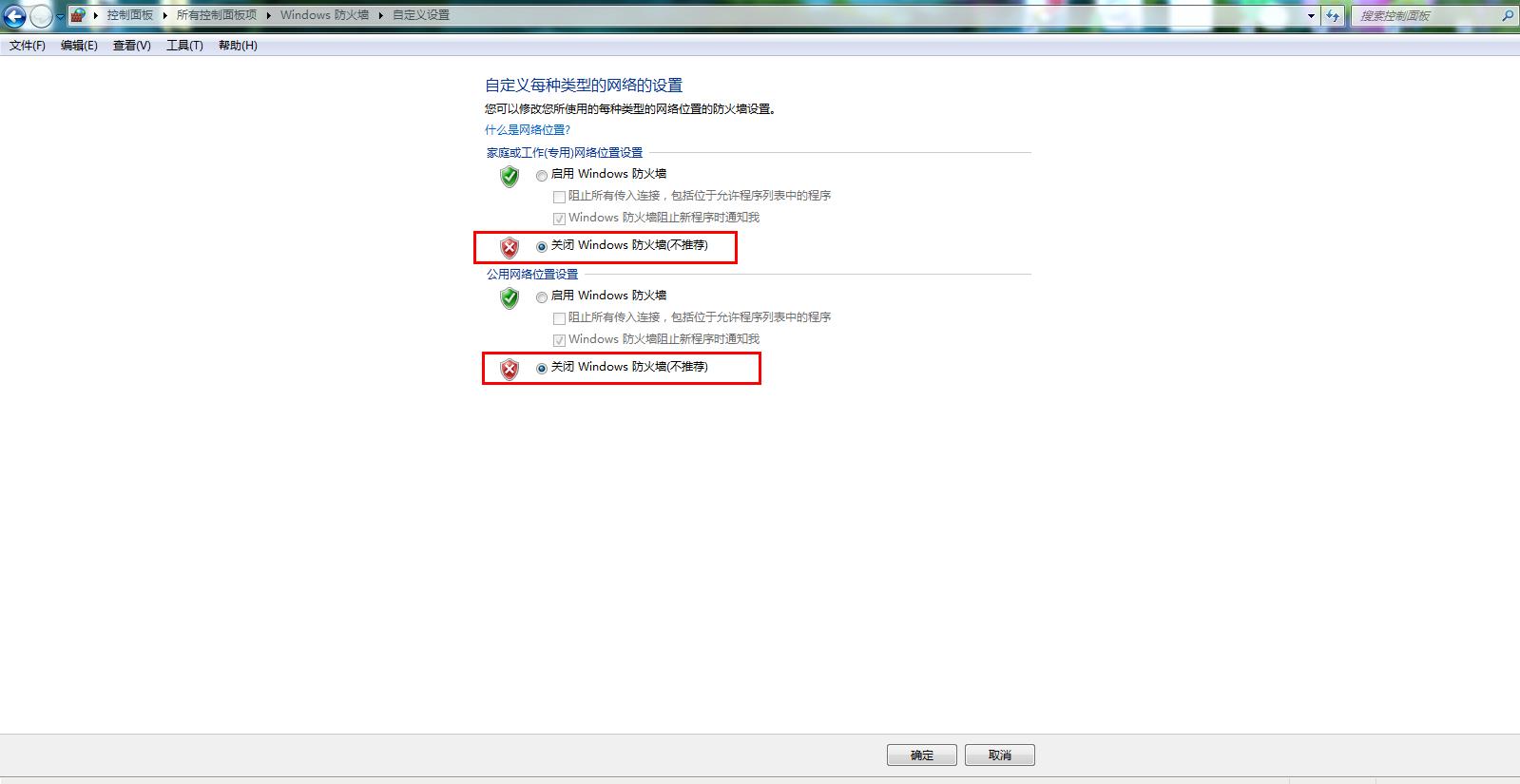

  2、关闭防火墙:

  需要关闭防火墙



  3、检查串口:

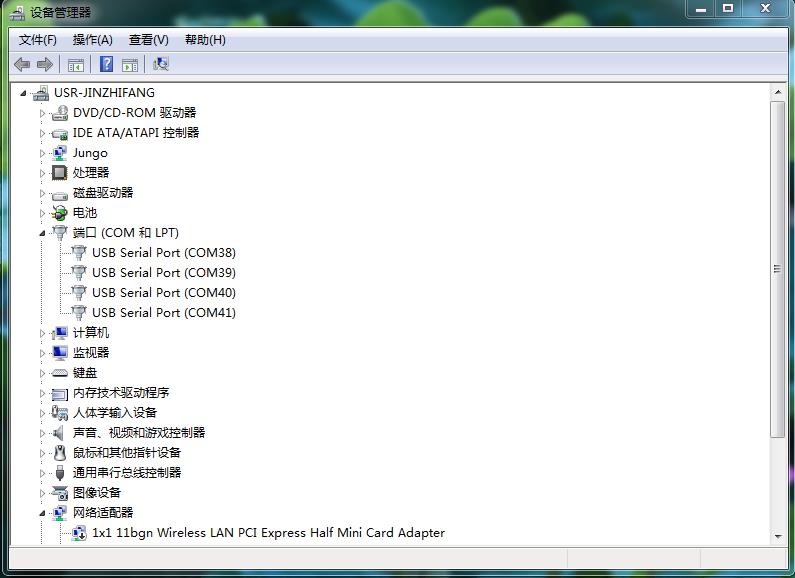

  用USB-RS232串口线接电脑和USR-N668的232转接头。右击电脑桌面的计算机,点击设备管理器,点开端口,确认USR-RS232串口线的COM口号。



  四、参数设置

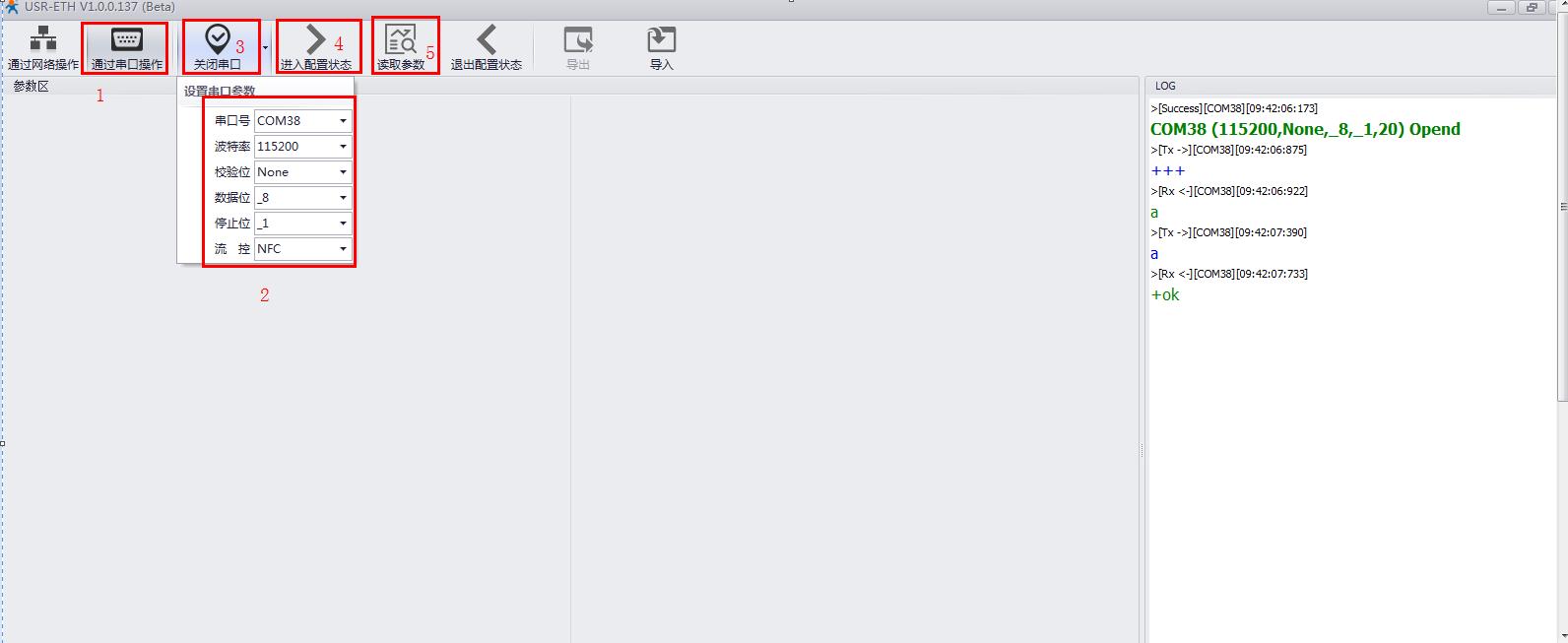

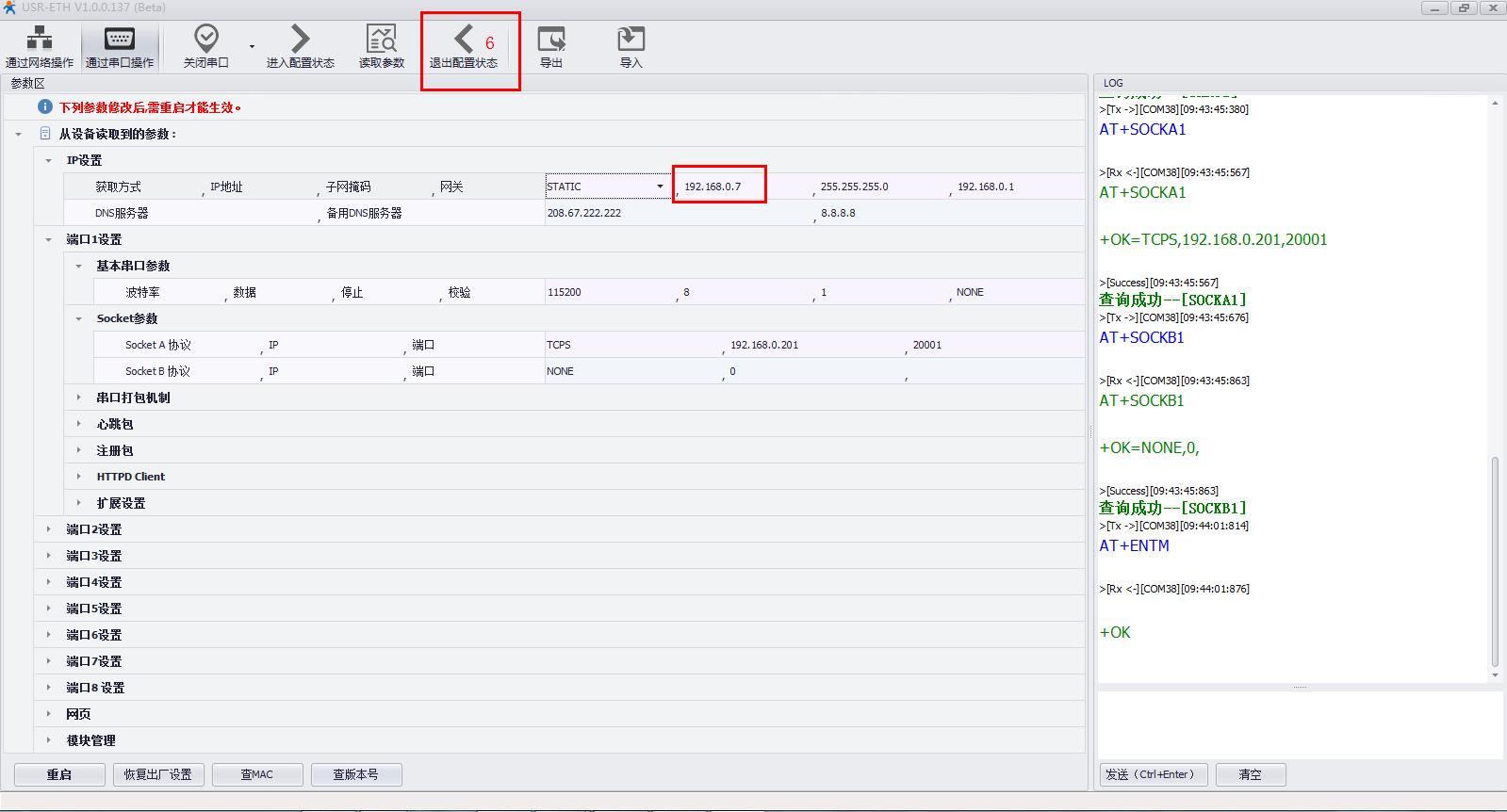

  1、搜索设备:

  用N668设置软件串口搜索设备,进入配置状态,获取N668的参数设置。

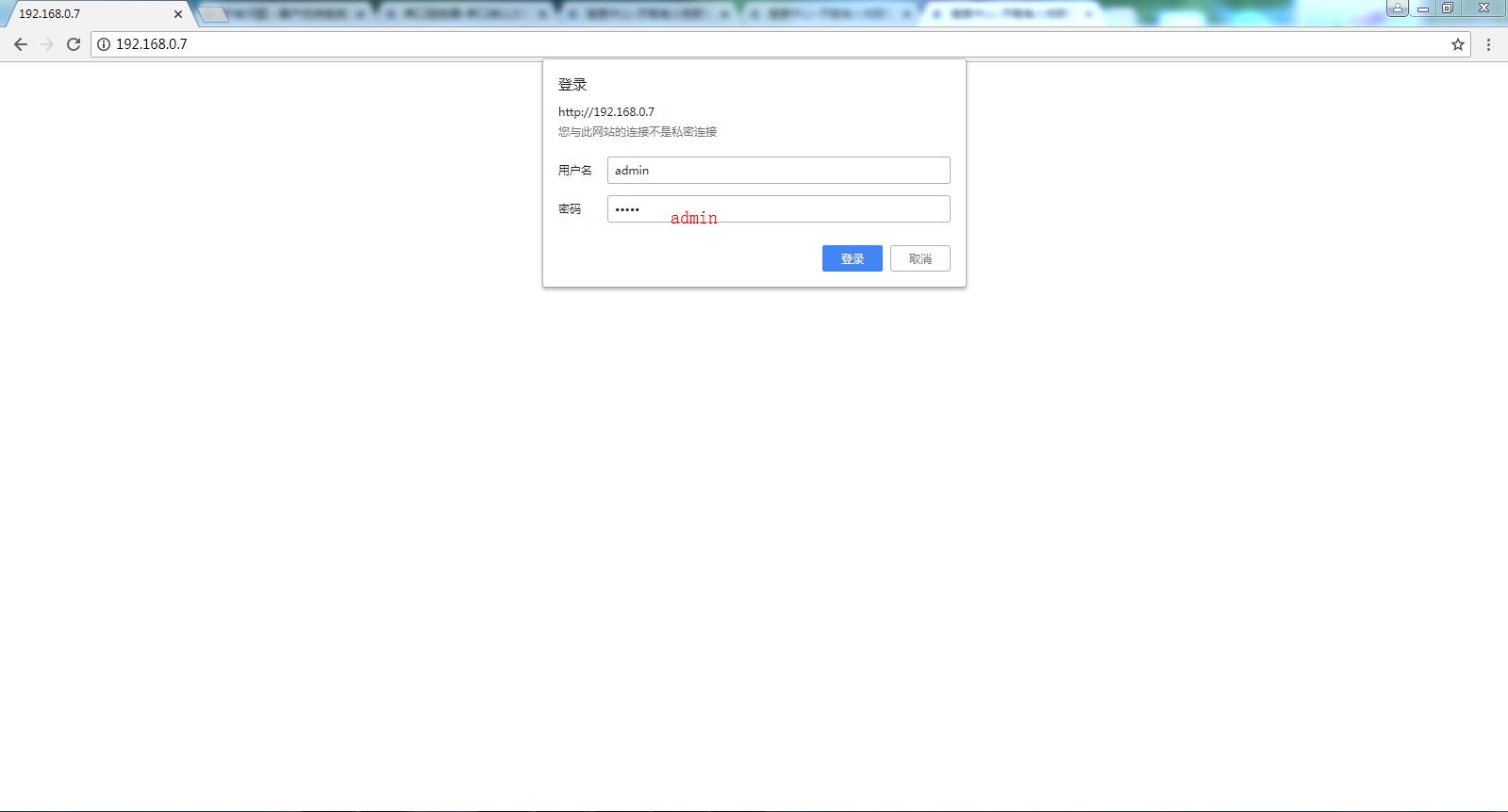

  2、用IP登录网页配置参数:

  打开浏览器输入N668的IP,登录网页

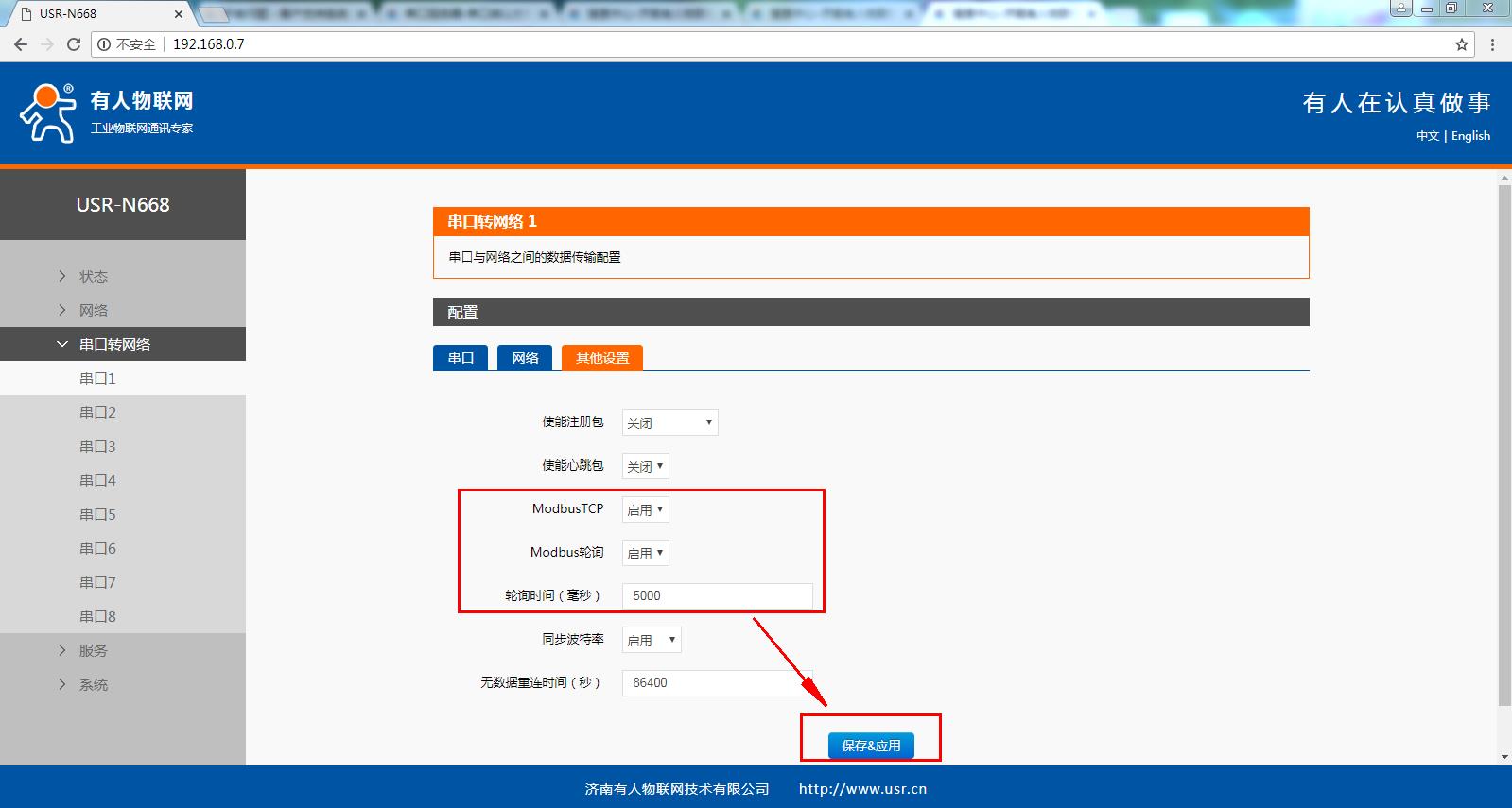

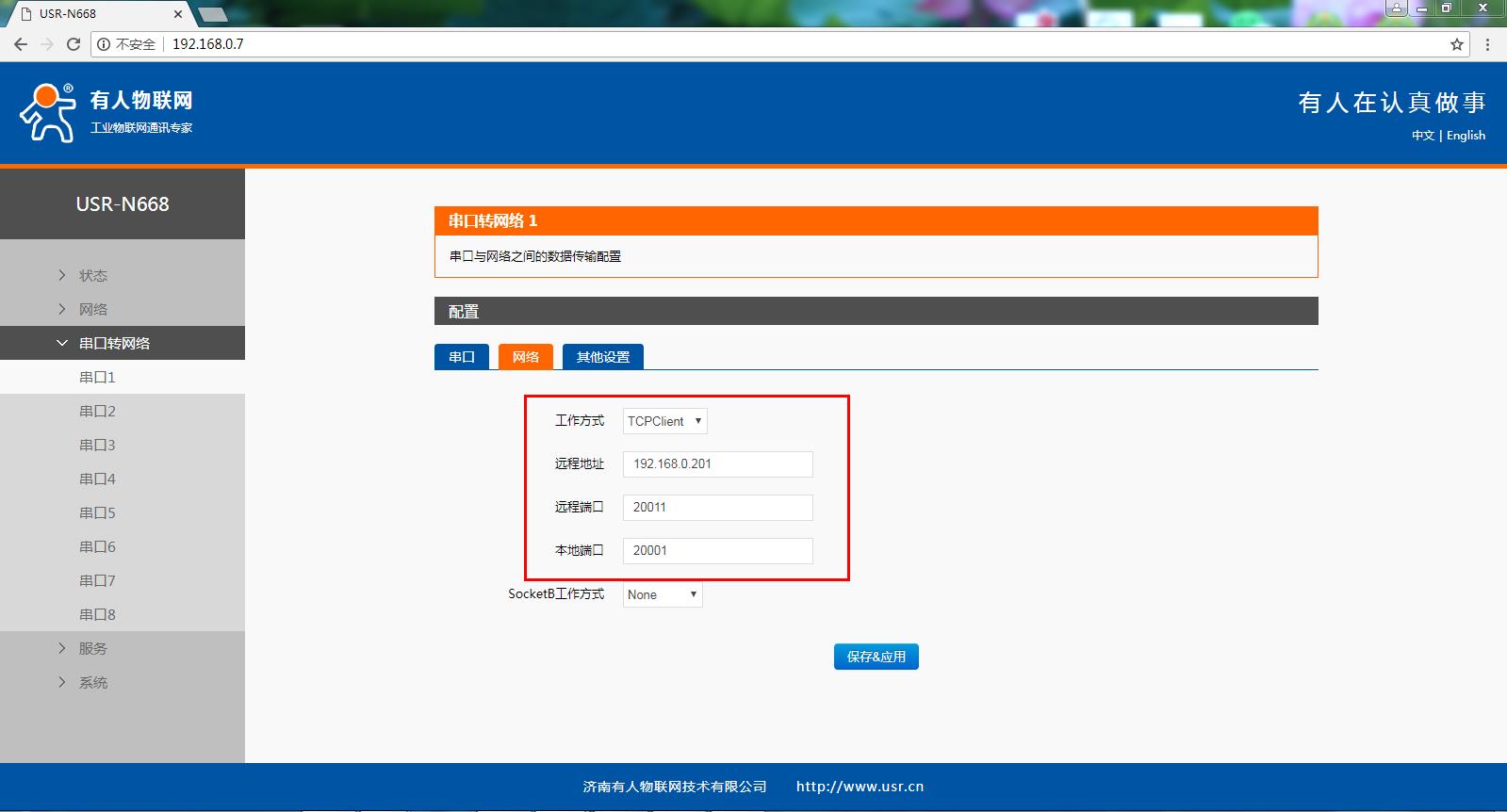

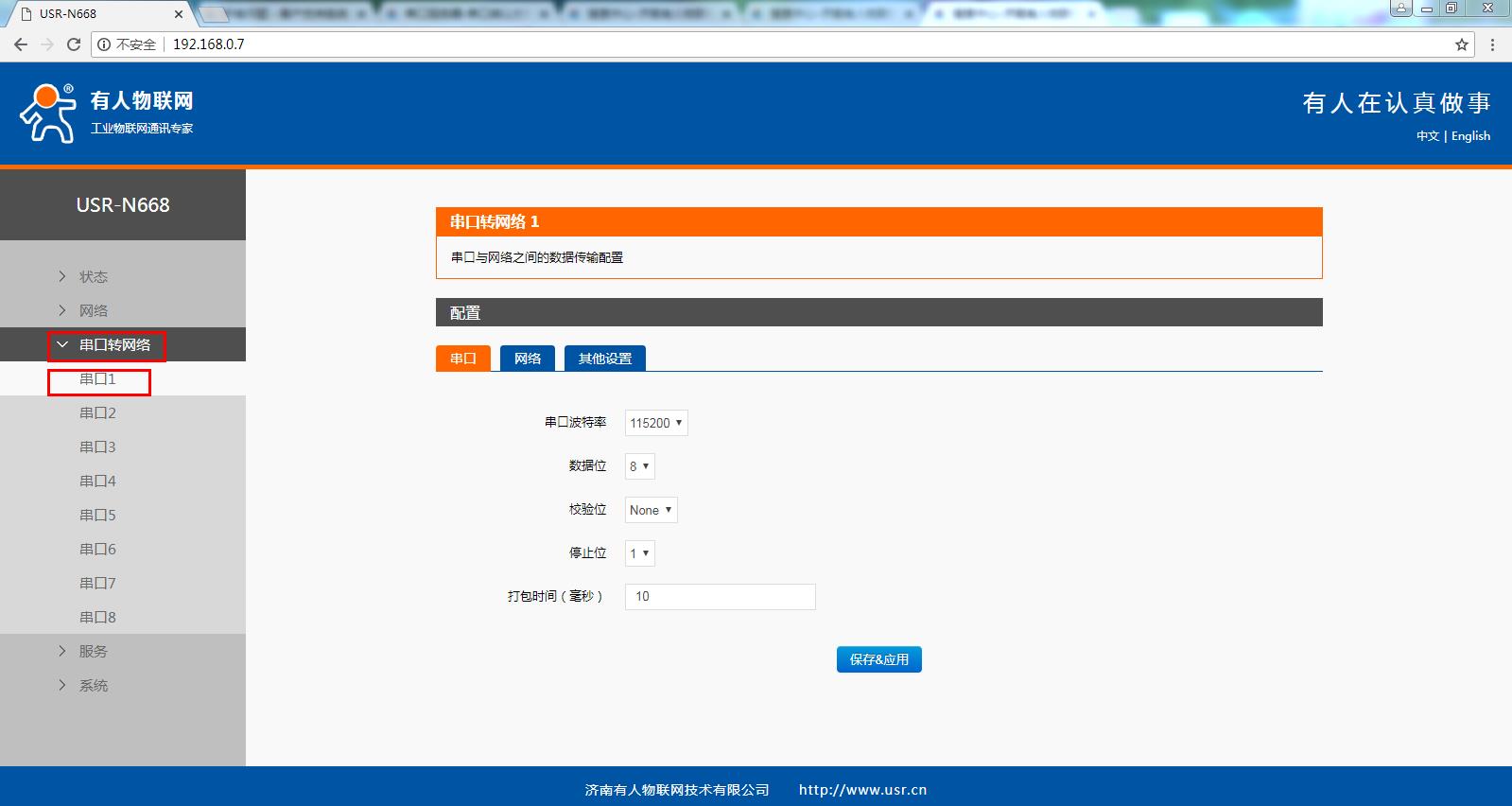

  3、配置串口一参数:

  将N668串口一参数,设置TCP client。远程地址填电脑IP,远程端口填电脑server的本地端口。

  开启MODBUS TCP功能,开启MODBUS轮询功能,时间设置5000ms。

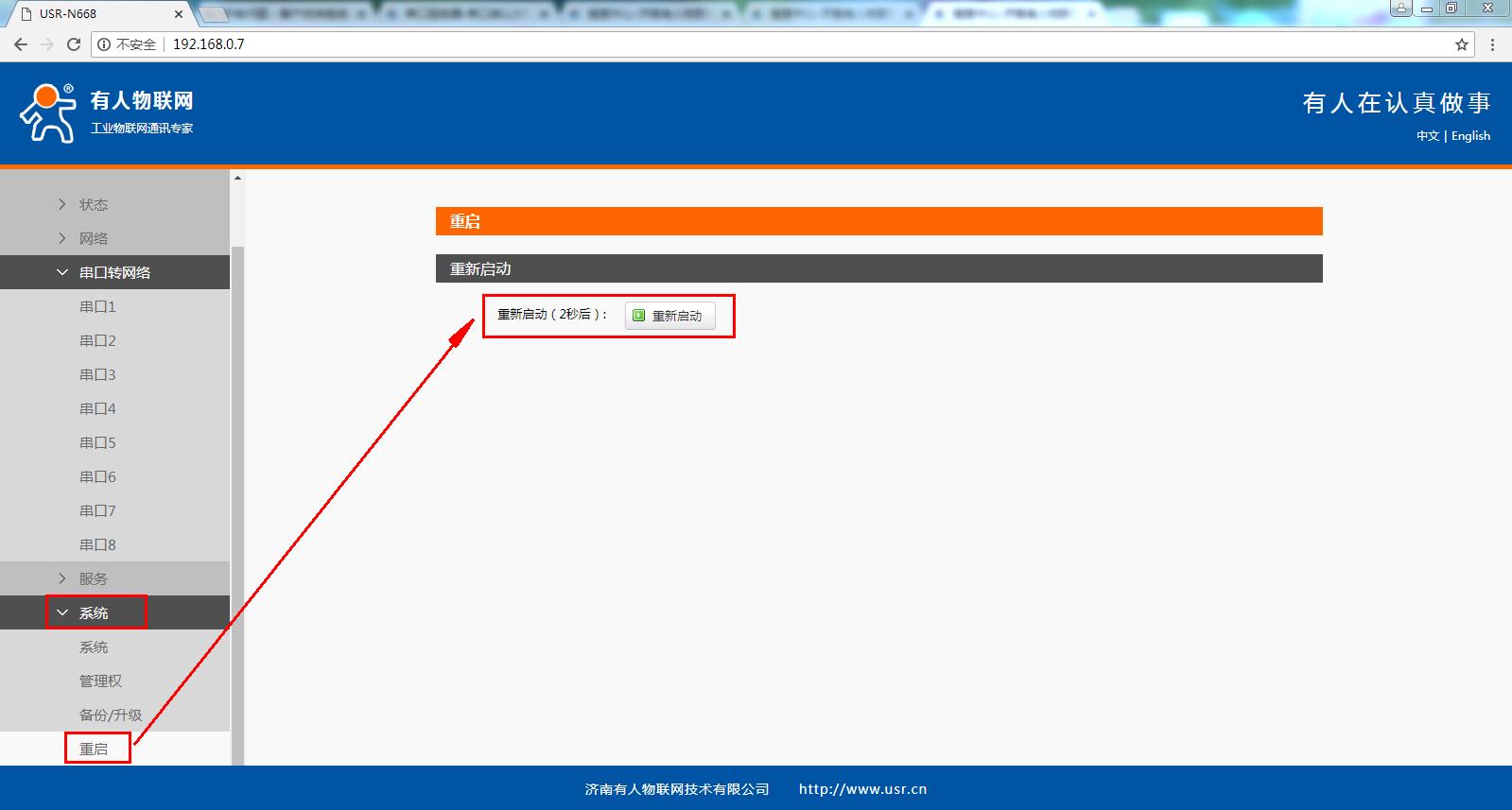

  网页保存参数,网页重启N668。









  五、通讯调试

  1、电脑安装打开MODBUS SLAVE和MODBUS POLL软件

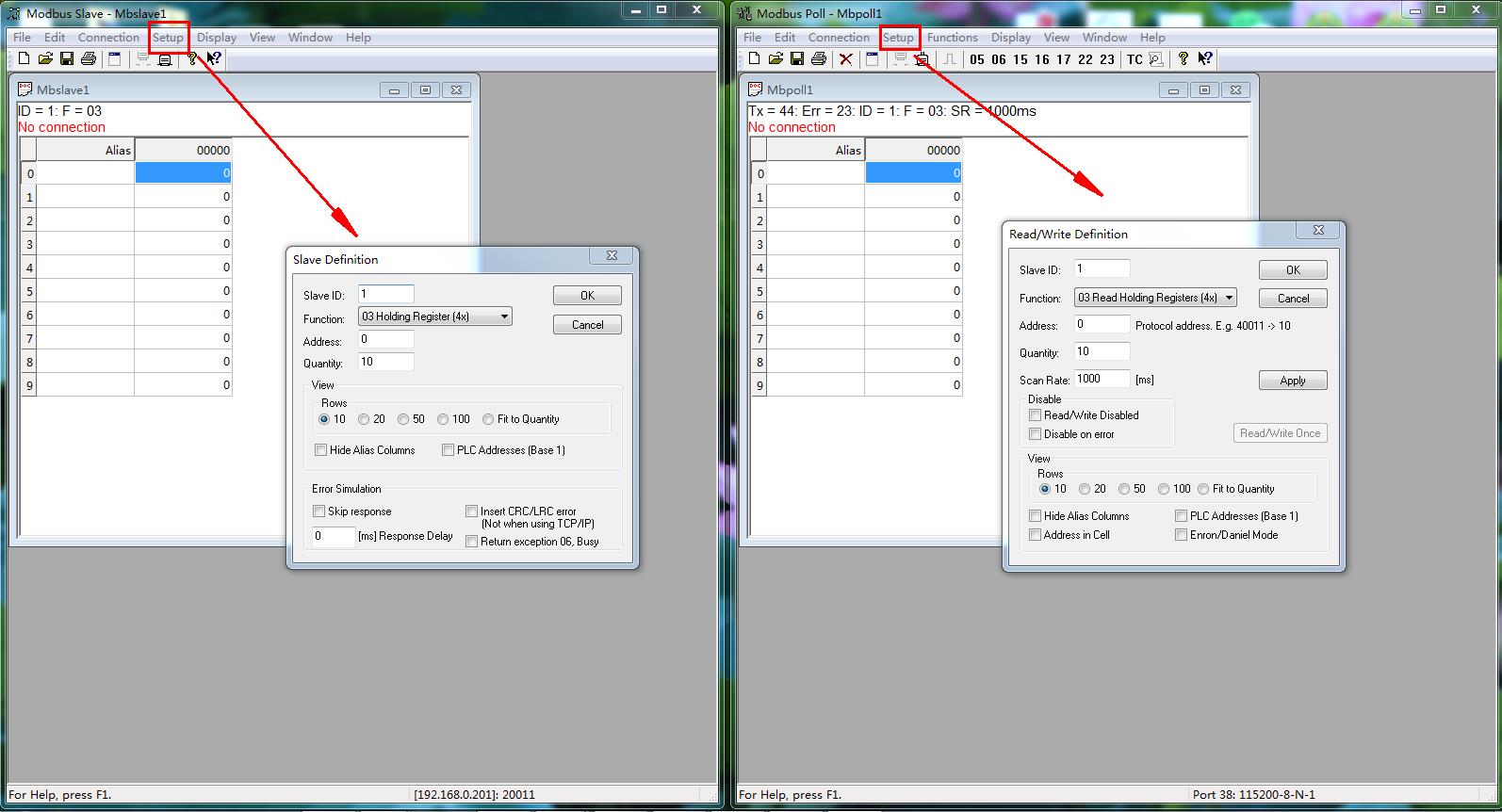

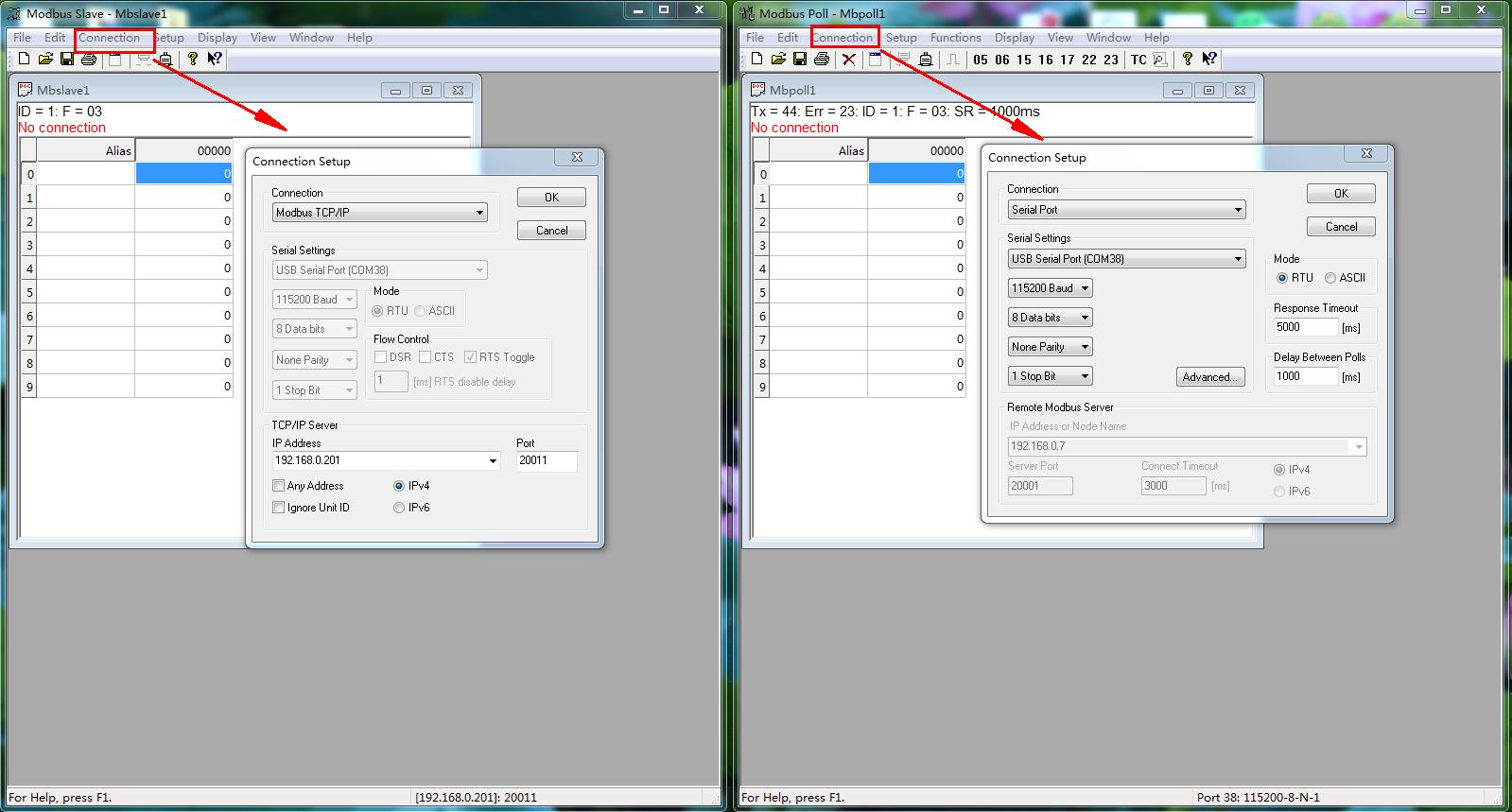

  2、MODBUS SLAVE软件和MODBUS POLL软件参数设置

  MODBUS POLL软件打开COM口,用N668串口一的串口参数,用从机ID 1,03功能码,用0-9寄存器地址。

  MODBUS SLAVE软件用MODBUS TCP ,远程IP填N668的案例,远程端口填N668串口一的本地端口。用从机ID 1,03功能码,用0-9寄存器地址。

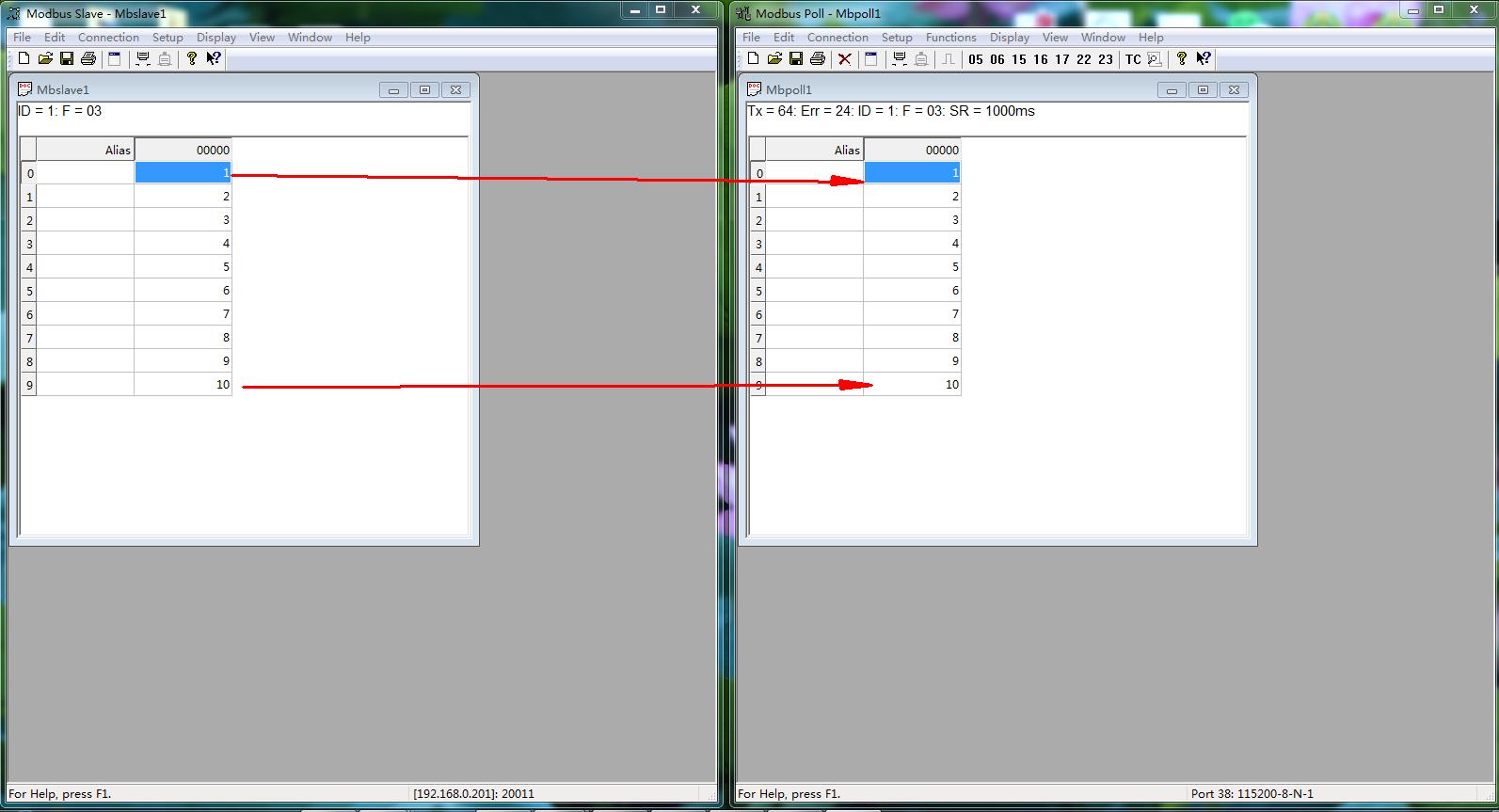

  3、通讯测试

  MODBUS SLAVE软件改变从机ID 1 的寄存器地址0-9的内部数据,MODBUS POLL软件对应读取从机寄存器数据。



  Display选项点开,最下面的一个功能项是数据监控功能。
