M4系列连接西门子与Fame view通信实例

2015-12-02

分享到:
{}

1.硬件需求

a)串口服务器一台,该教程中使用产品型号为USR-TCP232-410

b)S7200 PLC一台

c)PPI编程线一根

2.软件需求

a)M4参数设置软件,点击此处下载

b)Fame View(杰控)组态软件,点击此处下载

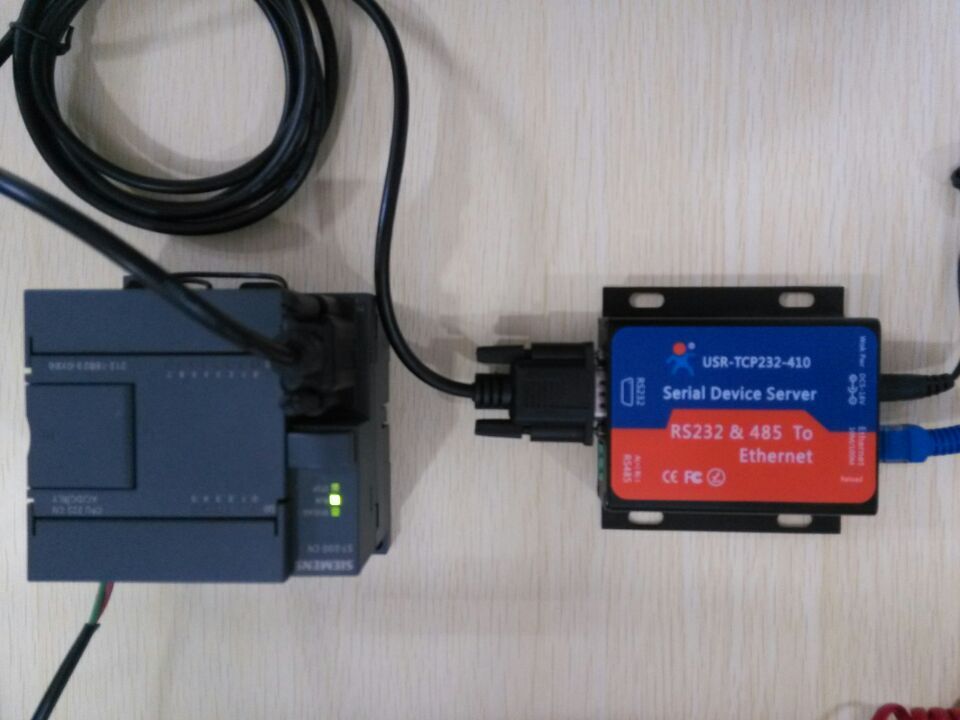

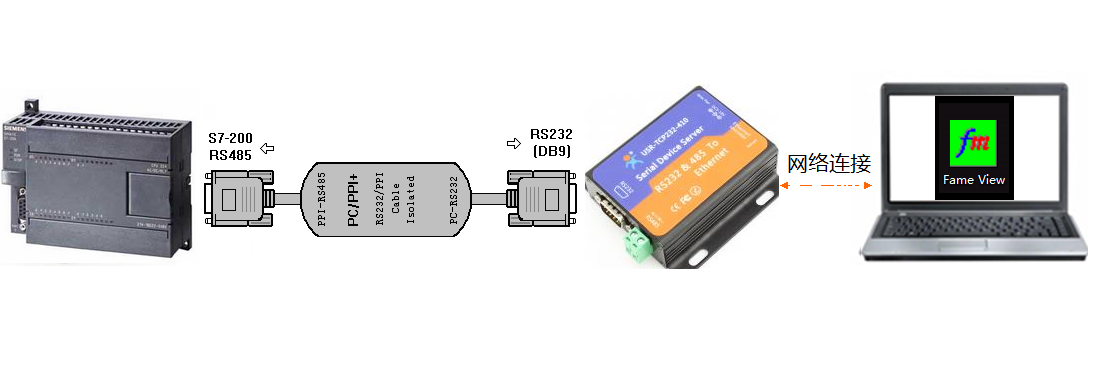

3.硬件连接实物图

4.参数设置

a)将串口服务器网口直连电脑网口或者连接在路由器。

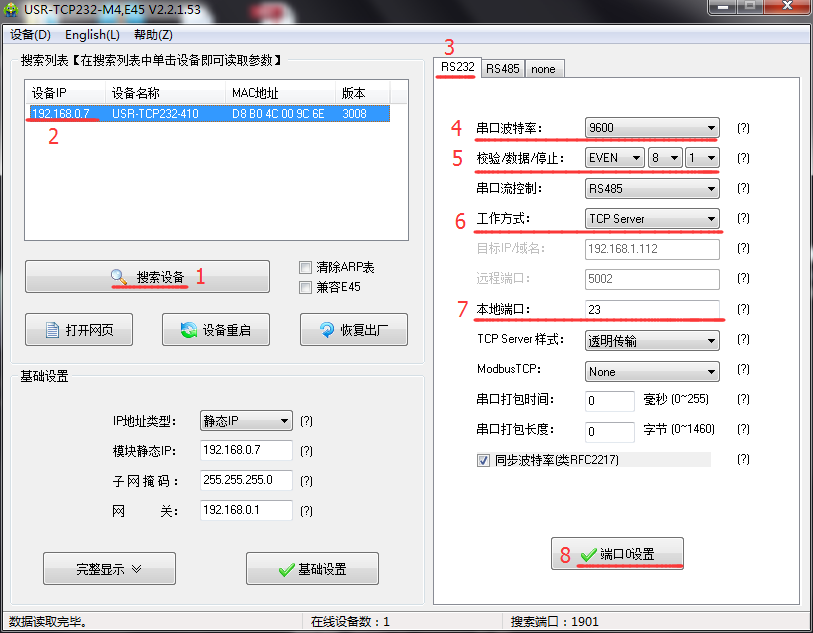

使用设置软件设置参数:搜索设备,设置串口服务器的IP地址与局域网网段一致,设置串口服务器的波特率为9600,校验数据位停止位:EVEN 8 1。

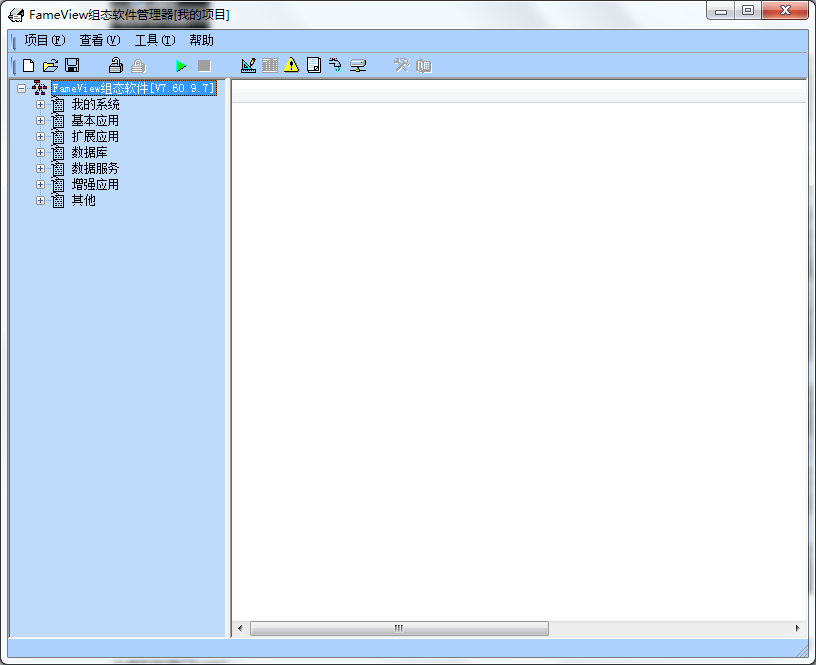

c)打开Fame View(杰控)组态软件

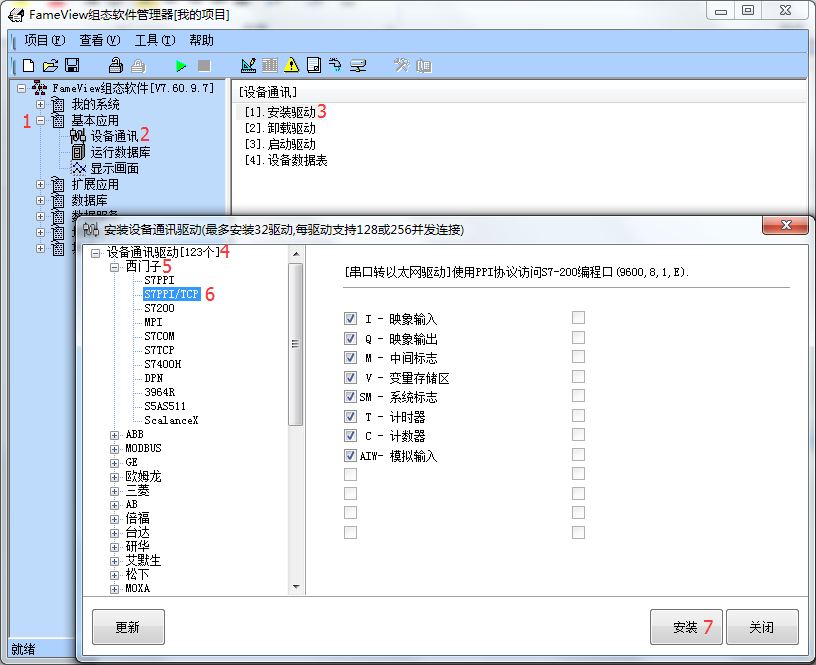

d)基本应用--设备通讯--安装驱动--设备通讯驱动--西门子--S7PPI/TCP--安装

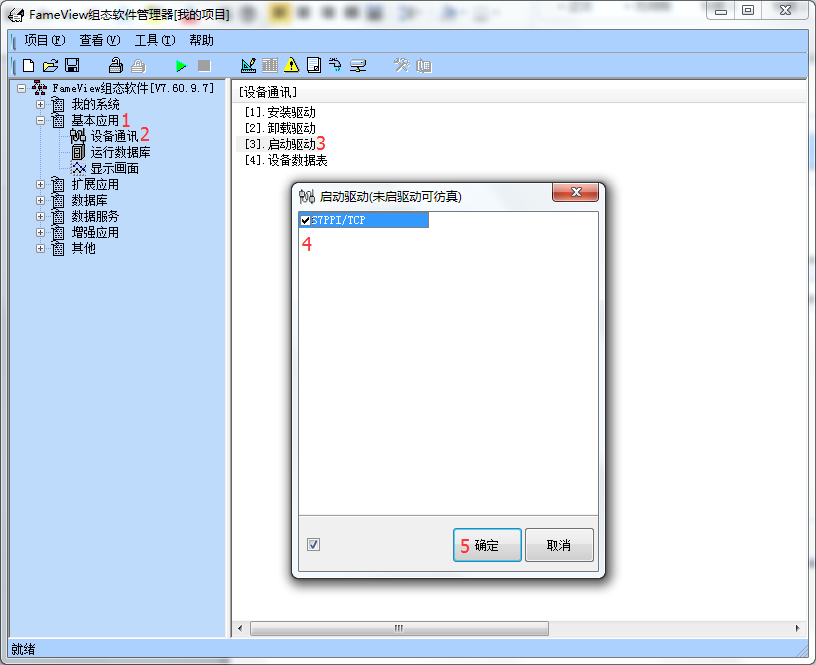

e)基本应用--设备通讯--启动驱动--S7PPI/TCP--确定

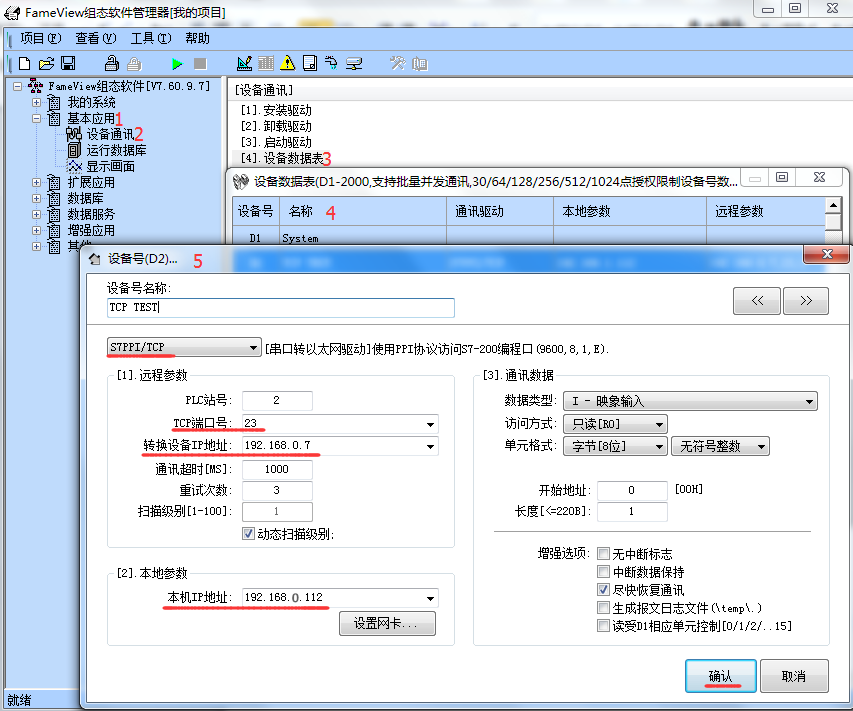

f)基本应用--设备通讯--设备数据--表设备号

  • TCP端口号为M4模块本地端口23。
  • 转换设备IP地址为M4模块的IP地址,即192.168.0.7。
  • 本机IP地址为运行软件,电脑的IP地址。

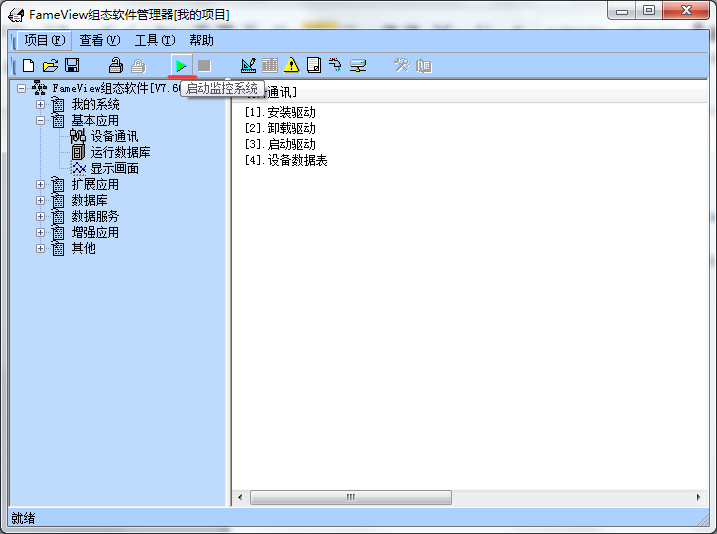

g)点击软件上三角图标--启动监控系统--选择演示模式

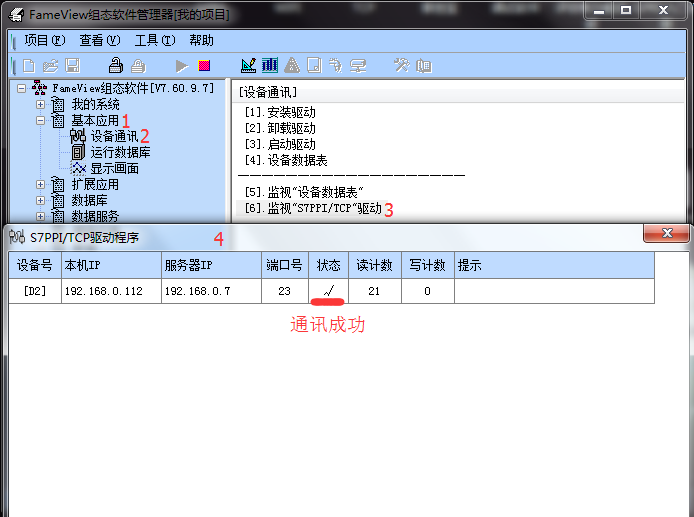

h)基本应用--设备通讯--监视”S7PPI/TCP”驱动
