一、资料下载

USR-TCP232-410s说明书：https://www.usr.cn/Download/1154.html

USR-TCP232-410s设置软件：https://www.usr.cn/Download/383.htm

虚拟串口软件：https://www.usr.cn/Download/31.html

二、准备工作

1、USR-TCP232-410s 数量1个

2、路由器 数量1个

3、485转USB调试线 数量1个

4、电源适配器5V 数量1个

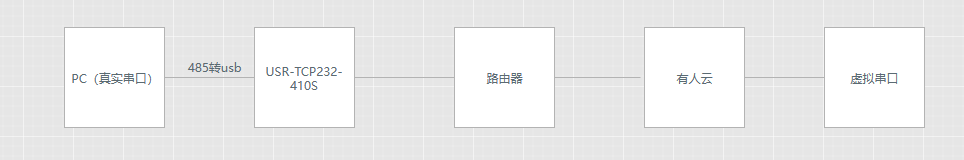

三、连接框图

四、云端参数配置

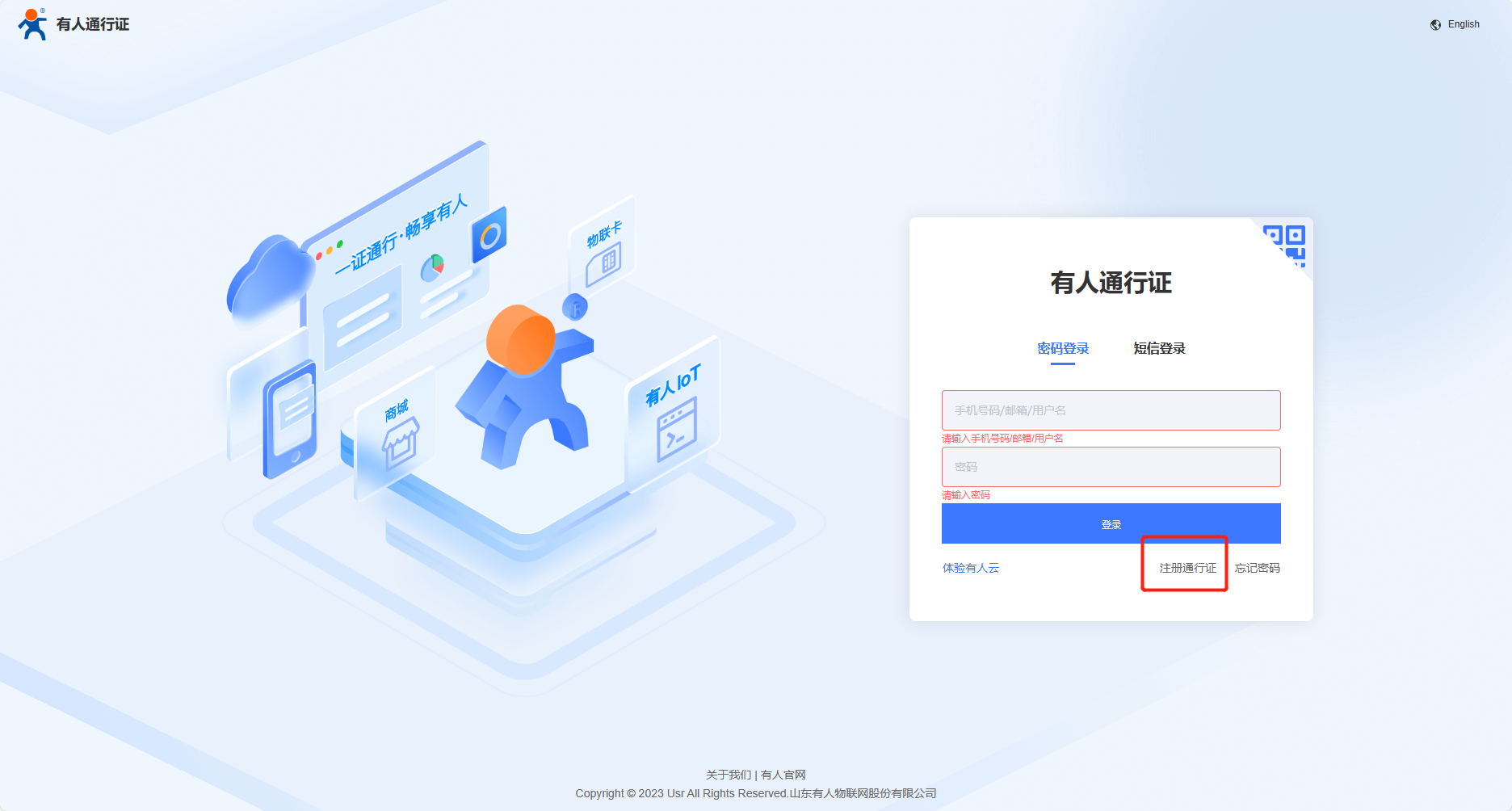

1、登录有人云平台:https://account.usr.cn/#/login_cps（如果没有账号先申请通行证）

2、添加设备

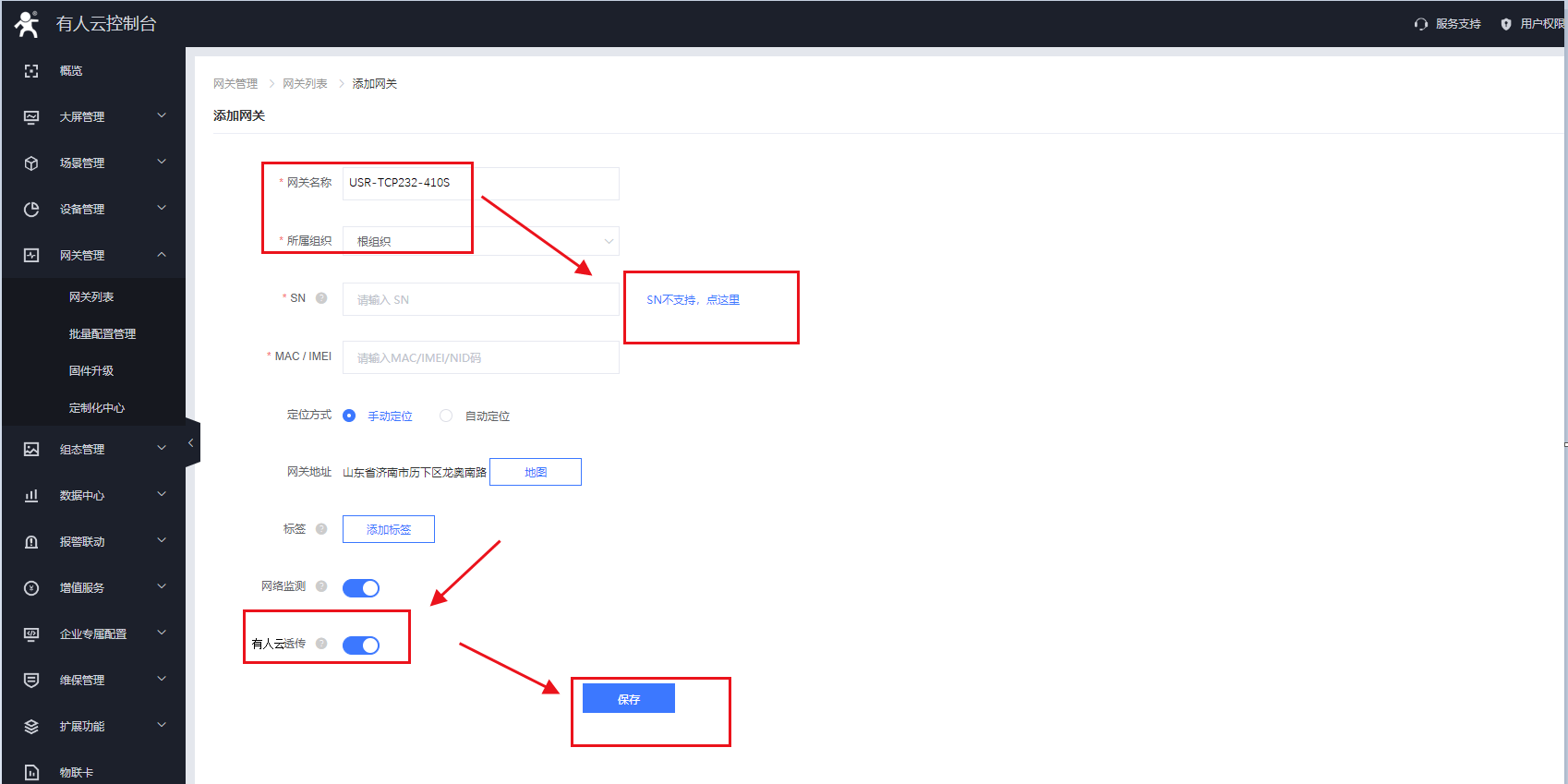

云平台添加设备，在网关管理---网关列表--添加网关，点击SN不支持，系统自动生成，不需要自己设置，打开数据透传开关，通讯密码可以自定义8位密码.(建议使用系统自动生成的通讯密码)

五、USR-TCP232-410s参数配置

1、打开电脑，链接设备的网卡（未识别网络是正常的状态），将改网卡的IP地址设置为静态的IP地址192.168.0.201，禁用无用网卡

2、关闭防火墙和杀毒软件

打开控制面板找到“windows防火墙”选项关闭防火墙

3、打开设置软件

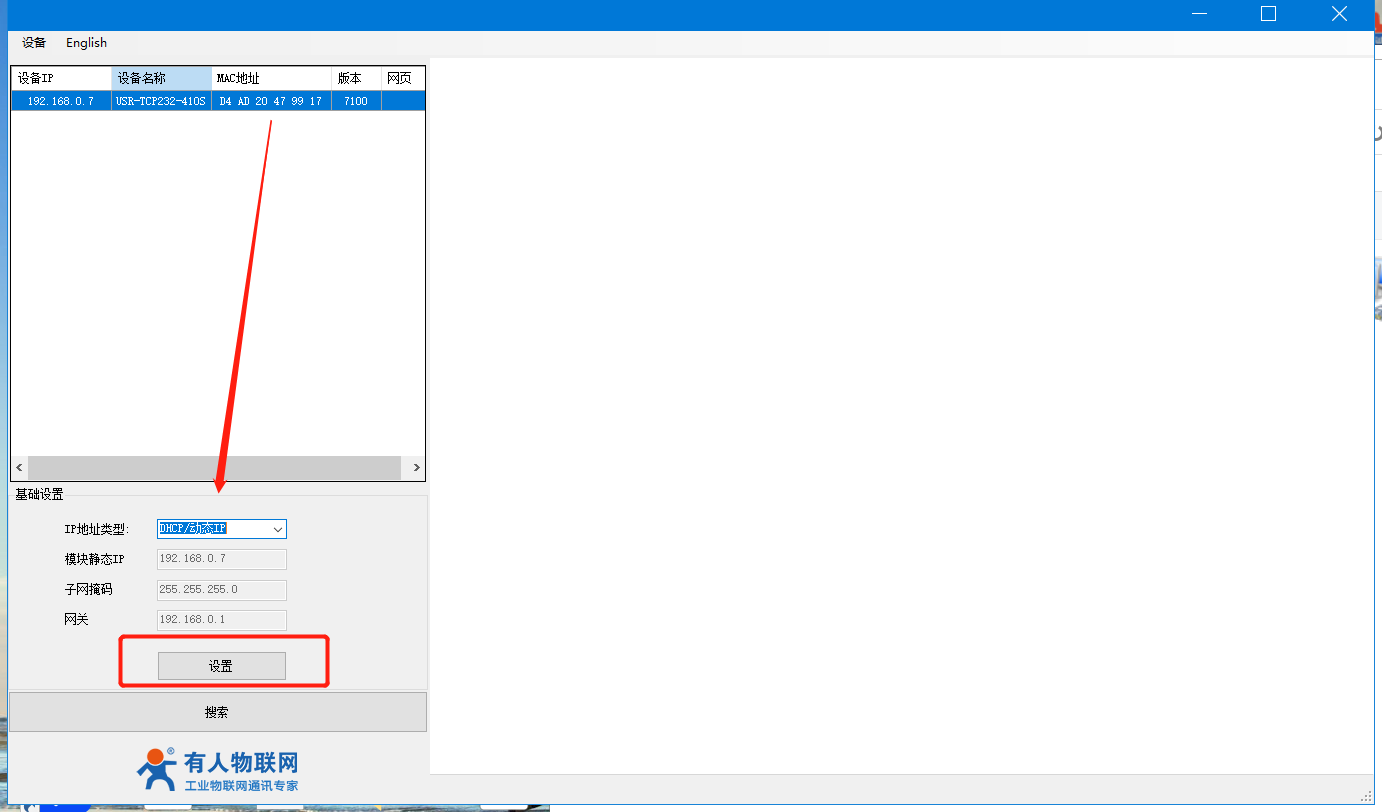

点击“搜索设备”当搜索列表中出现410s的设备后，单击搜索到的设备，查看以及修改其配置信息。IP地址类型更改为DHCP/动态IP，设置完成后通过网线将410s的网口接到路由器LAN口上面，给设备供网。

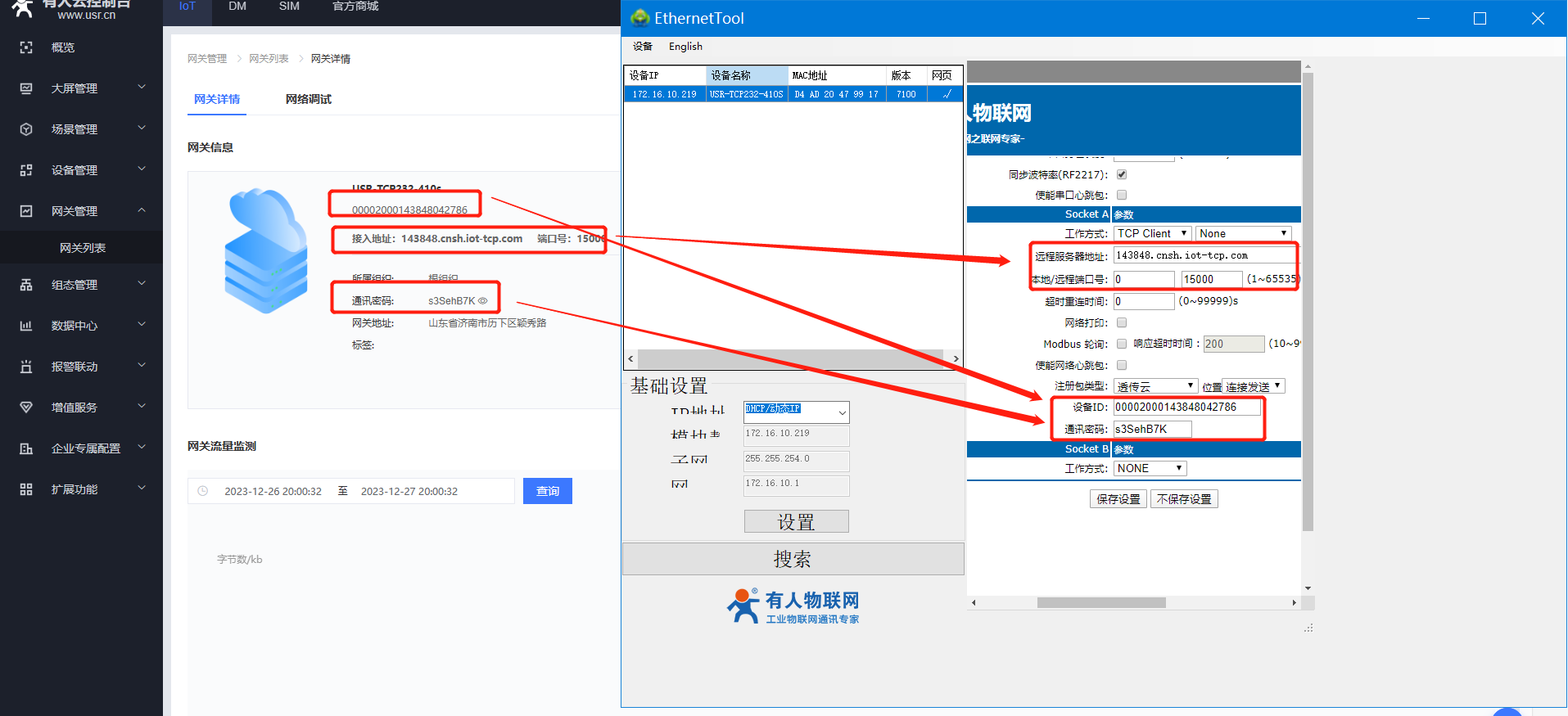

4、用户名和密码均为admin，工作方式选择TCP Client，目标IP：自己的云平台接入地址，远程端口号：15000，设置完成后点击保存参数并重启。串口波特率需和要连接的串口设备的波特率一致。

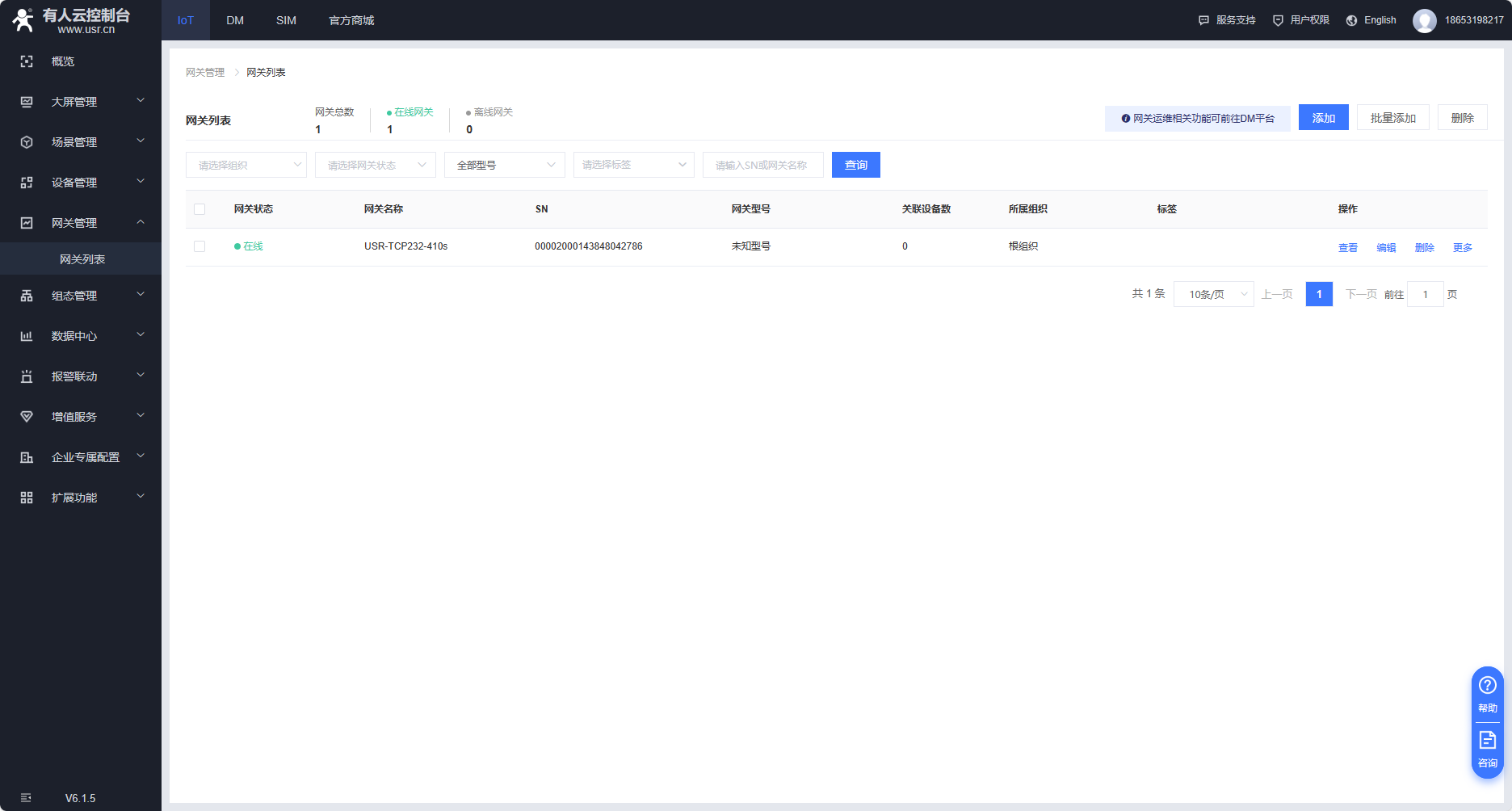

5、410s在云端上线

六、虚拟串口上云配置步骤

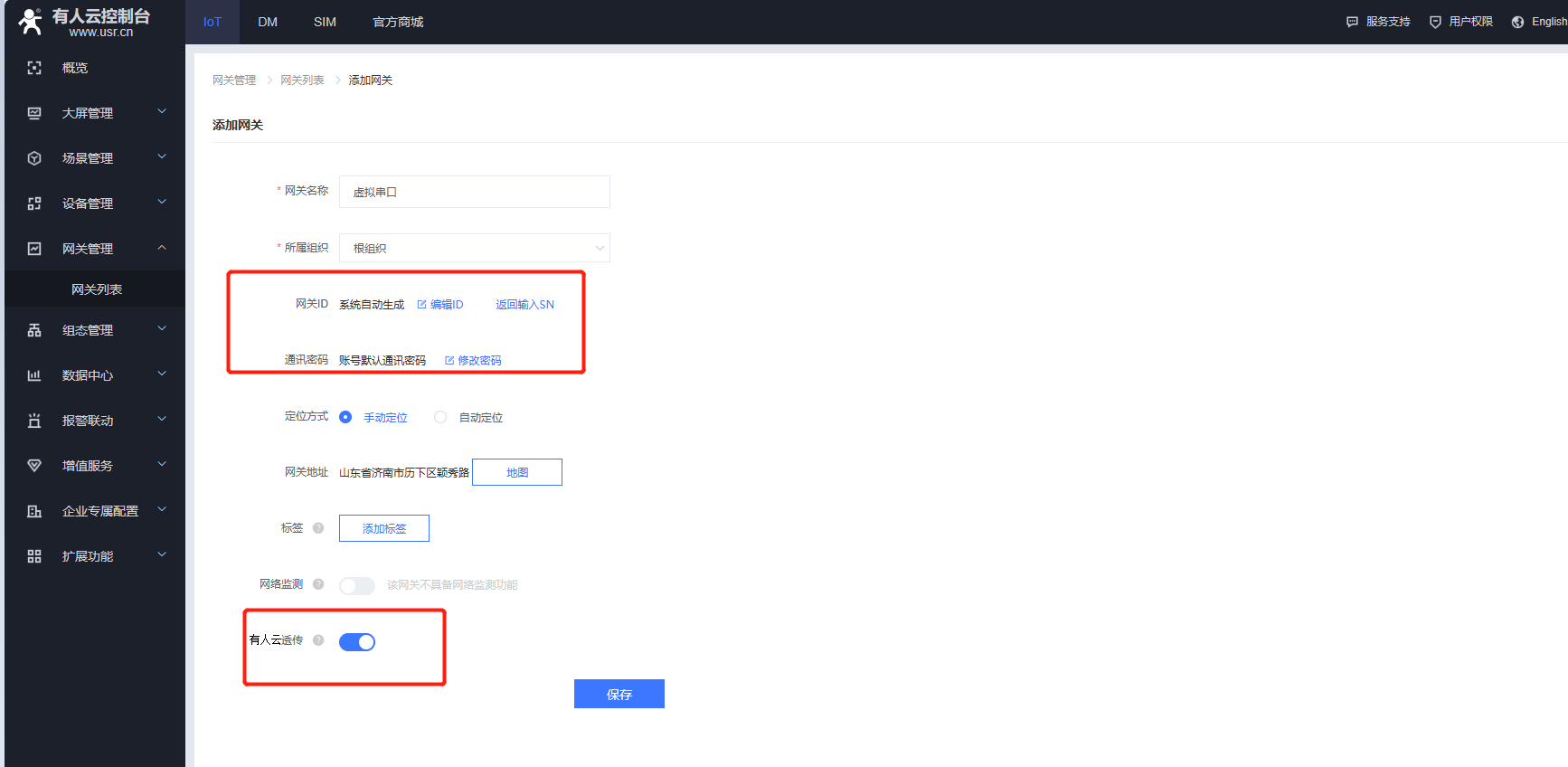

1、云平台添加设备，在网关管理---网关列表--添加网关，点击SN不支持，系统自动生成，不需要自己设置，打开数据透传开关，通讯密码可以自定义8位密码.(建议使用系统自动生成的通讯密码)

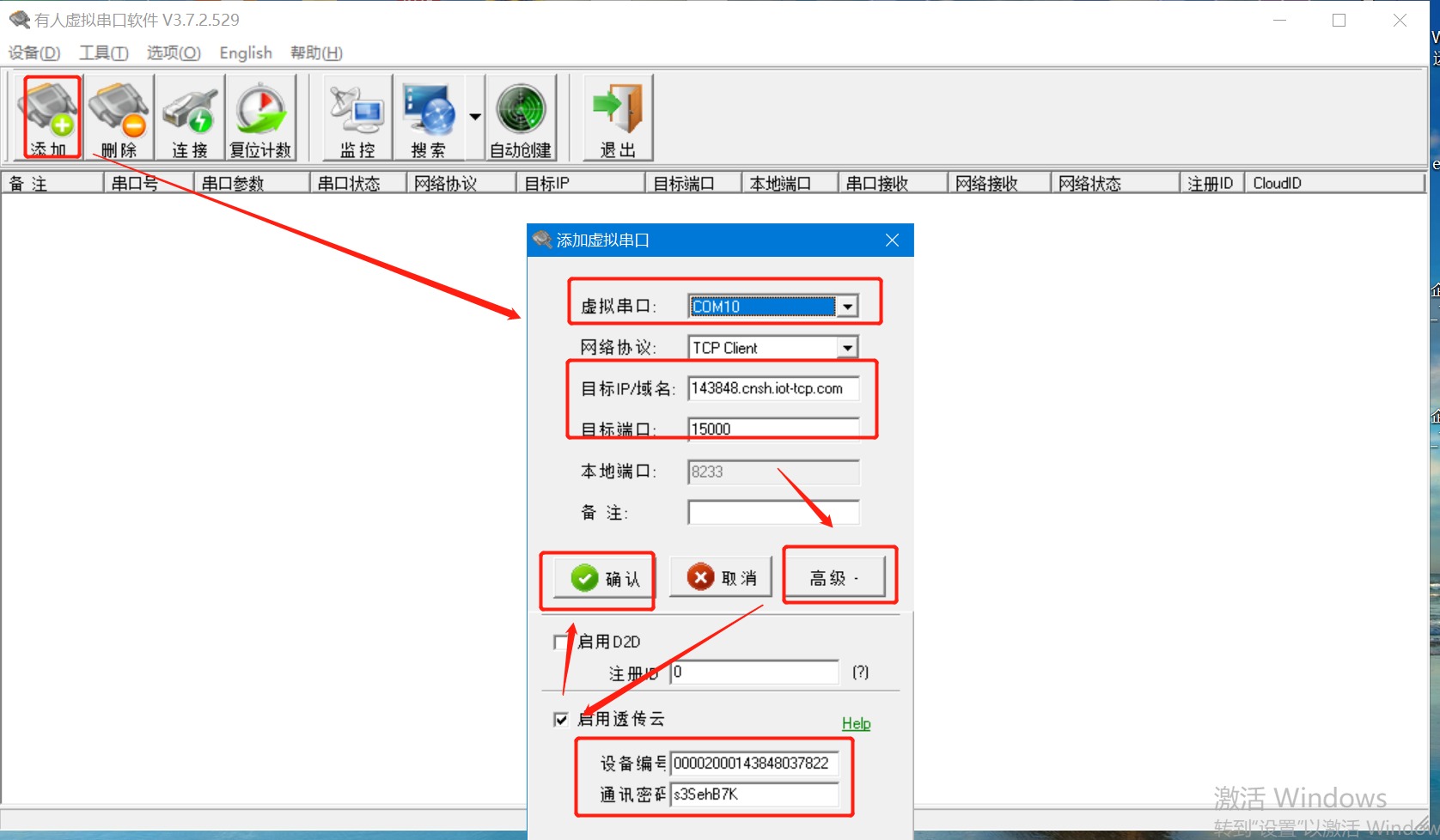

2、添加虚拟串口，选择一个未被占用串口号，步骤和配置410s一致

七、建立透传策略

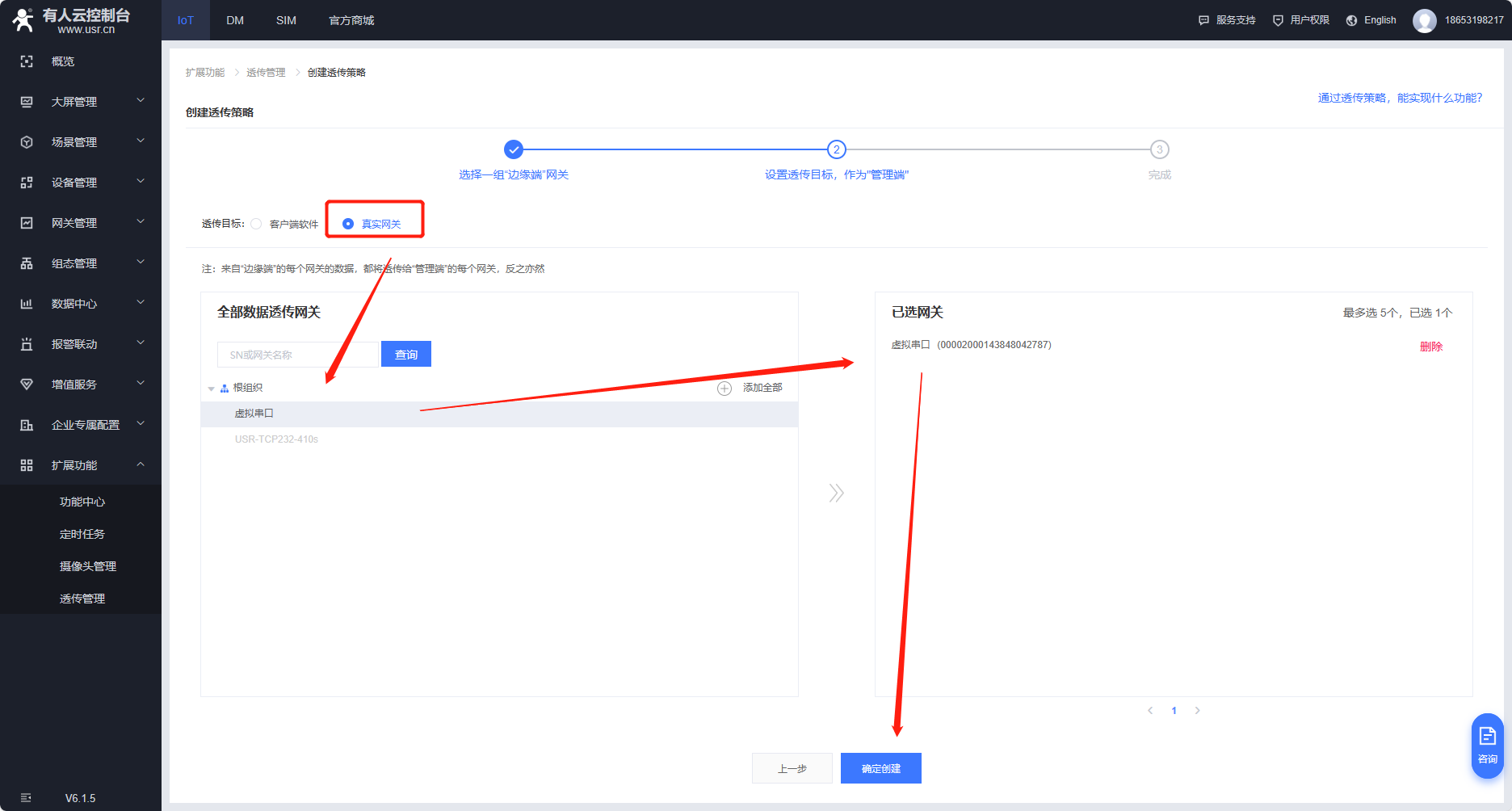

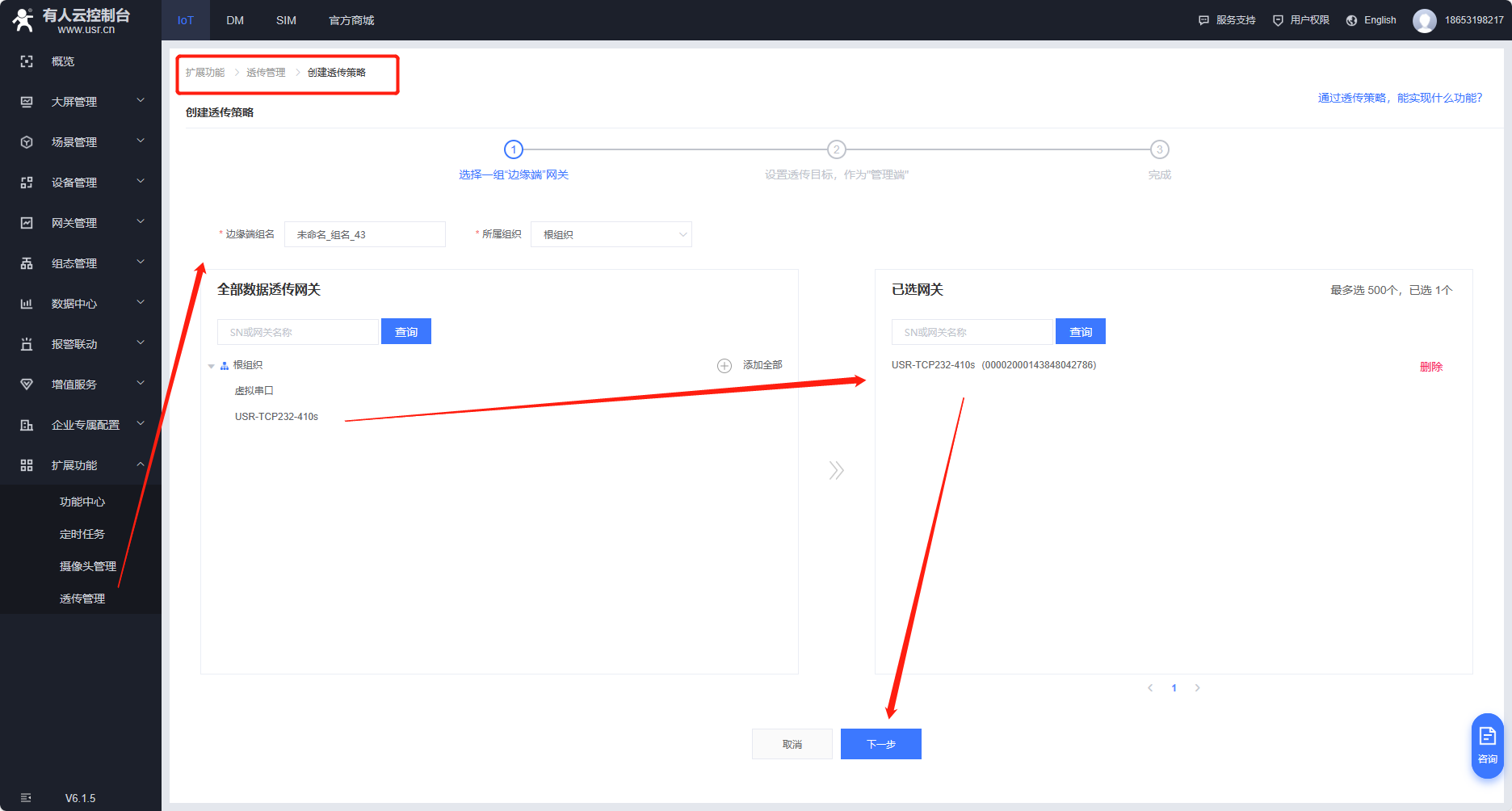

扩展功能--透传管理--创建透传策略

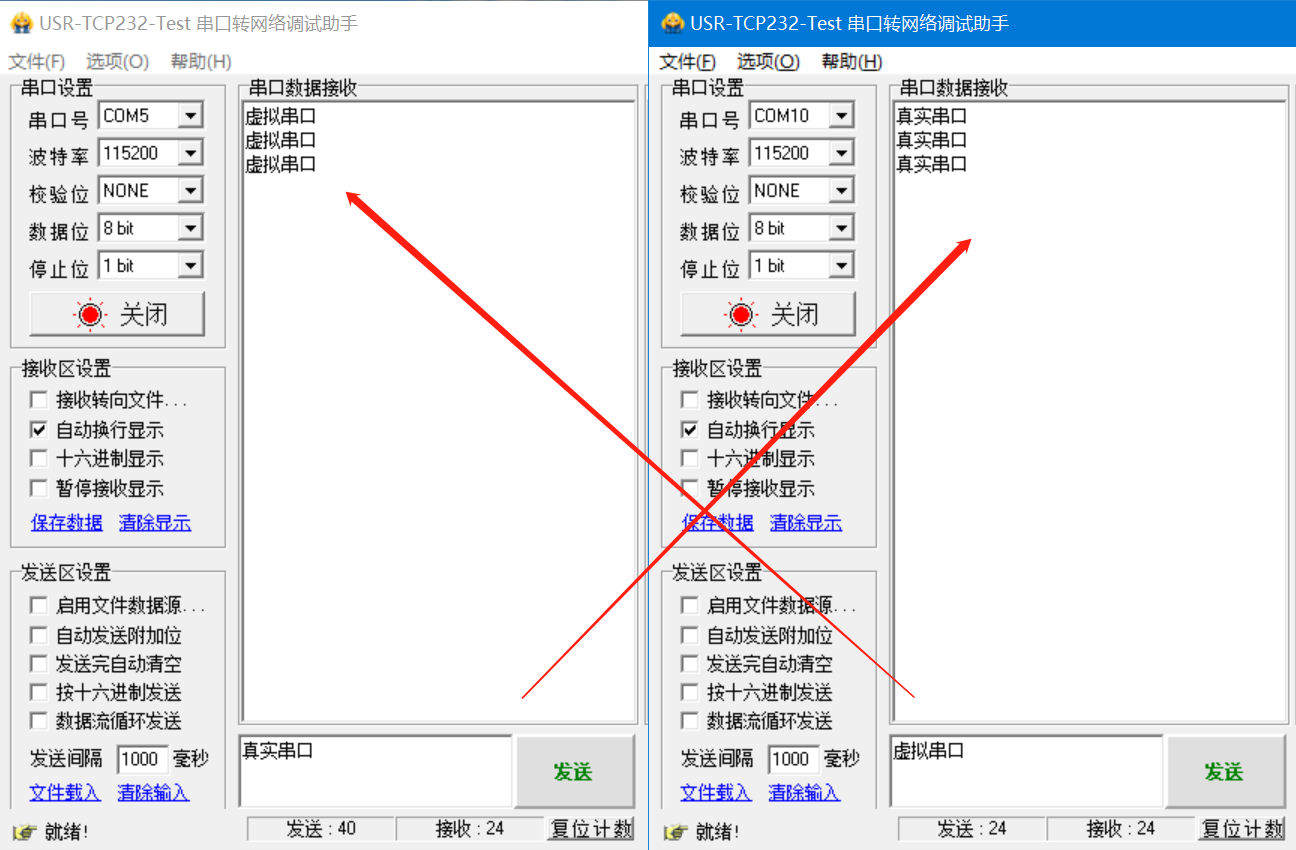

八、数据测试

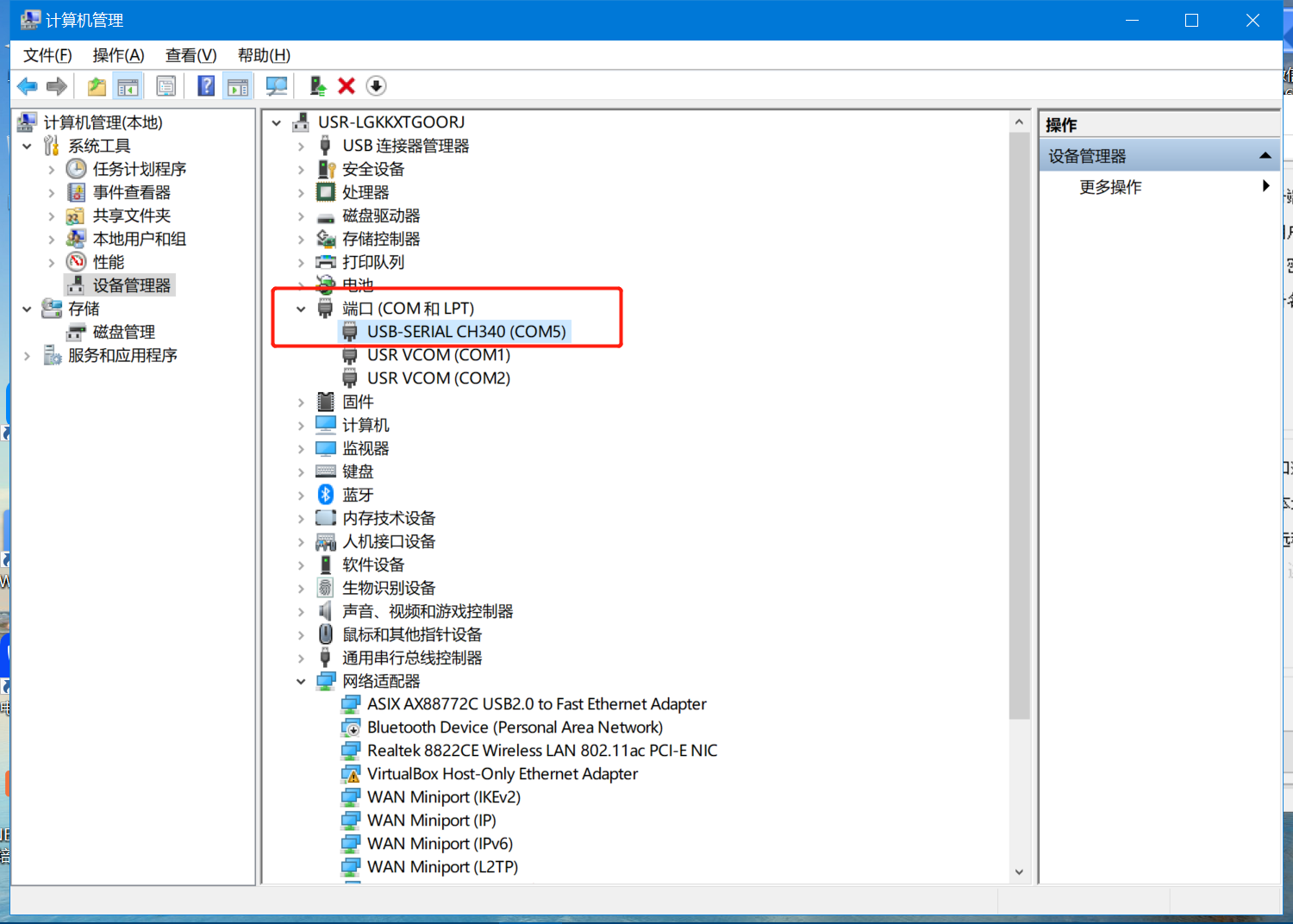

410s通过485转USB接电脑，串口号可以在设备管理器中查询。

撰写人：秦工
