一、资料下载

说明书：https://www.usr.cn/Download/1154.html

设置软件：https://www.usr.cn/Download/383.html

测试软件：http://www.usr.cn/Download/27.html

虚拟串口软件：https://www.usr.cn/Download/31.html

二、准备工作

1.USR-TCP232-410s 数量1个

2.485转usb串口线 数量1条

3.电脑 数量一台

4.电源适配器12v 数量1个

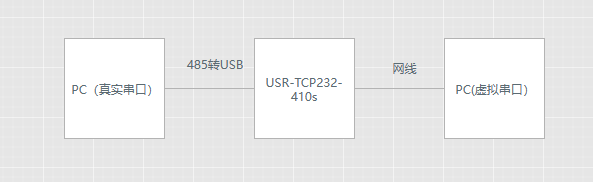

三、连接框图

四、产品参数配置

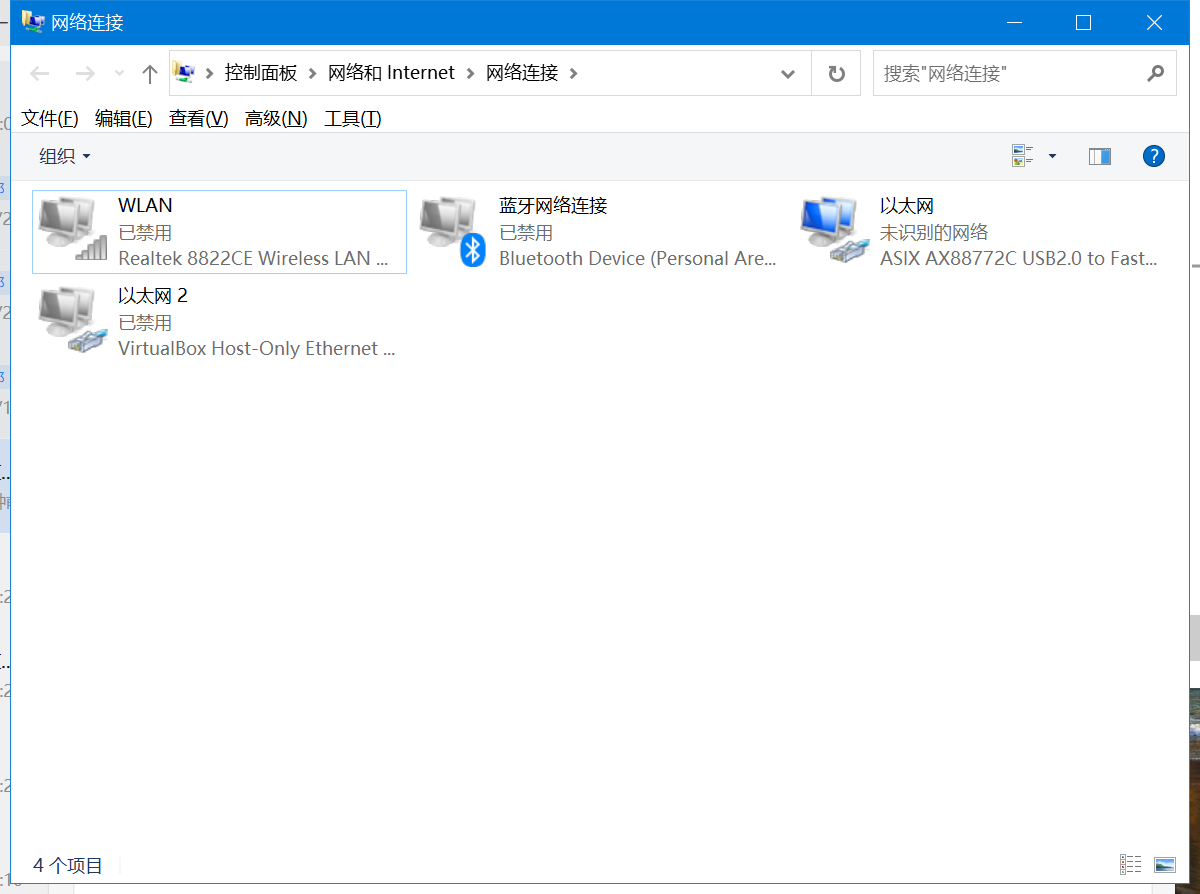

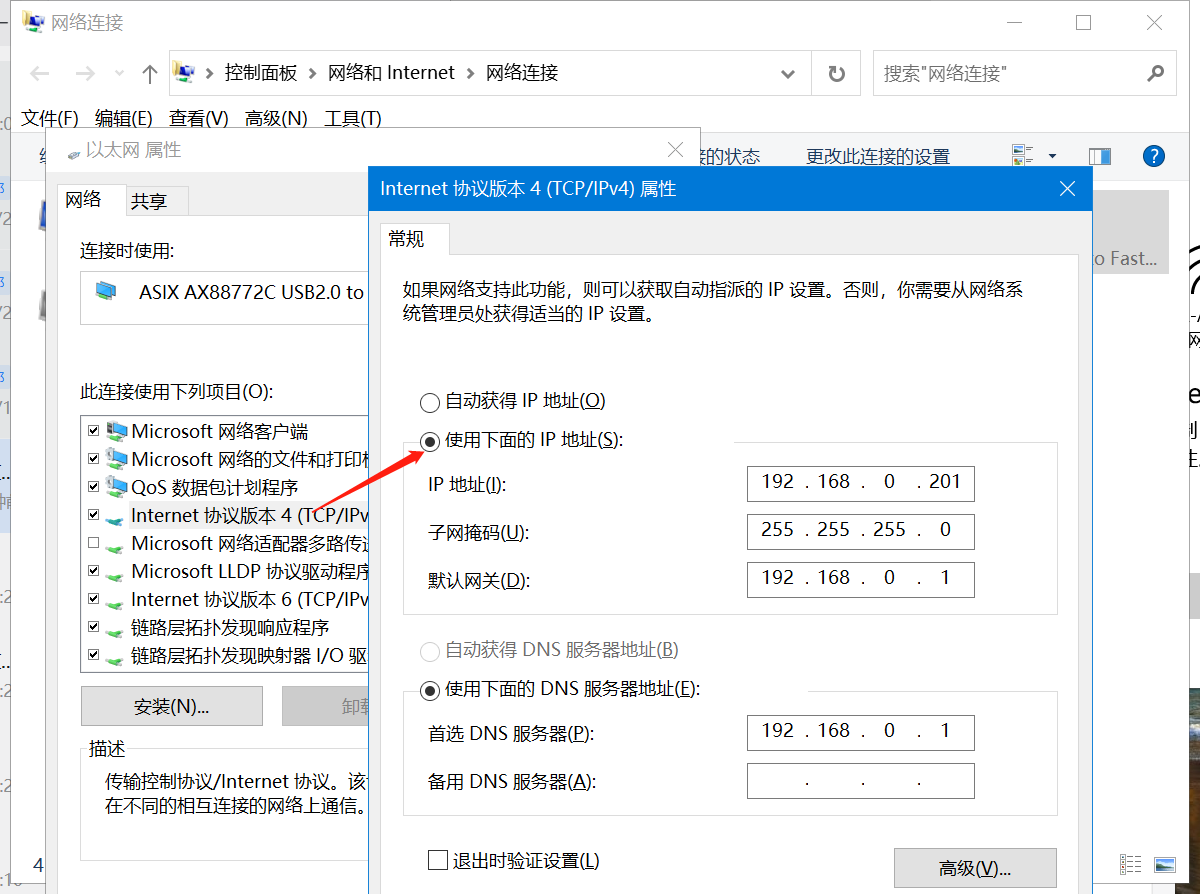

1、打开电脑，链接设备的网卡（未识别网络是正常的状态），将改网卡的IP地址设置为静态的IP地址192.168.0.201，禁用无用网卡

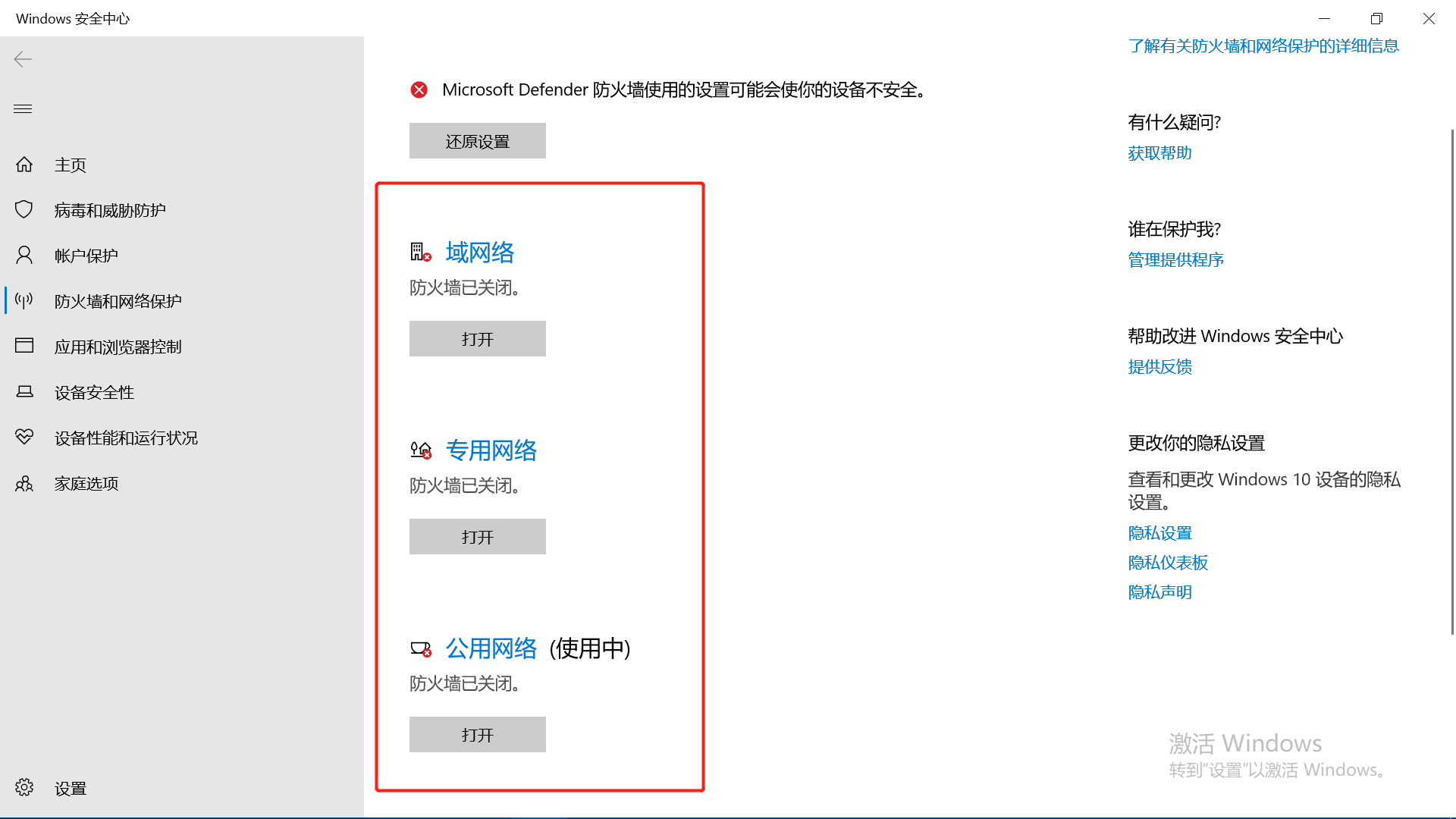

2、关闭防火墙和杀毒软件

打开控制面板找到“windows防火墙”选项关闭防火墙

3、打开设置软件

点击“搜索设备”当搜索列表中出现410s的设备后，双击搜索到的设备，查看以及修改其配置信息(下图为默认配置信息)。

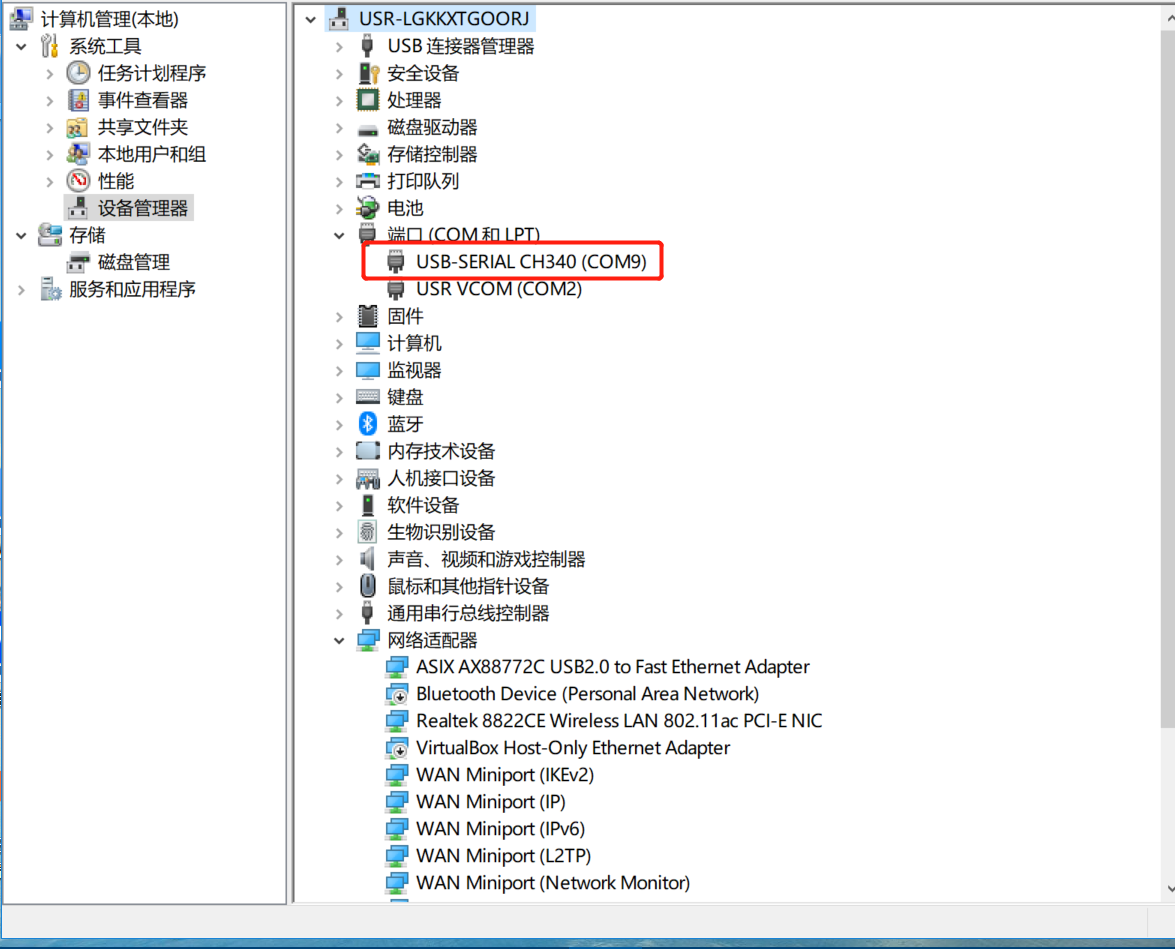

4、USR-TCP232-410s通过485转USB接电脑，串口号可以在设备管理器中查询。

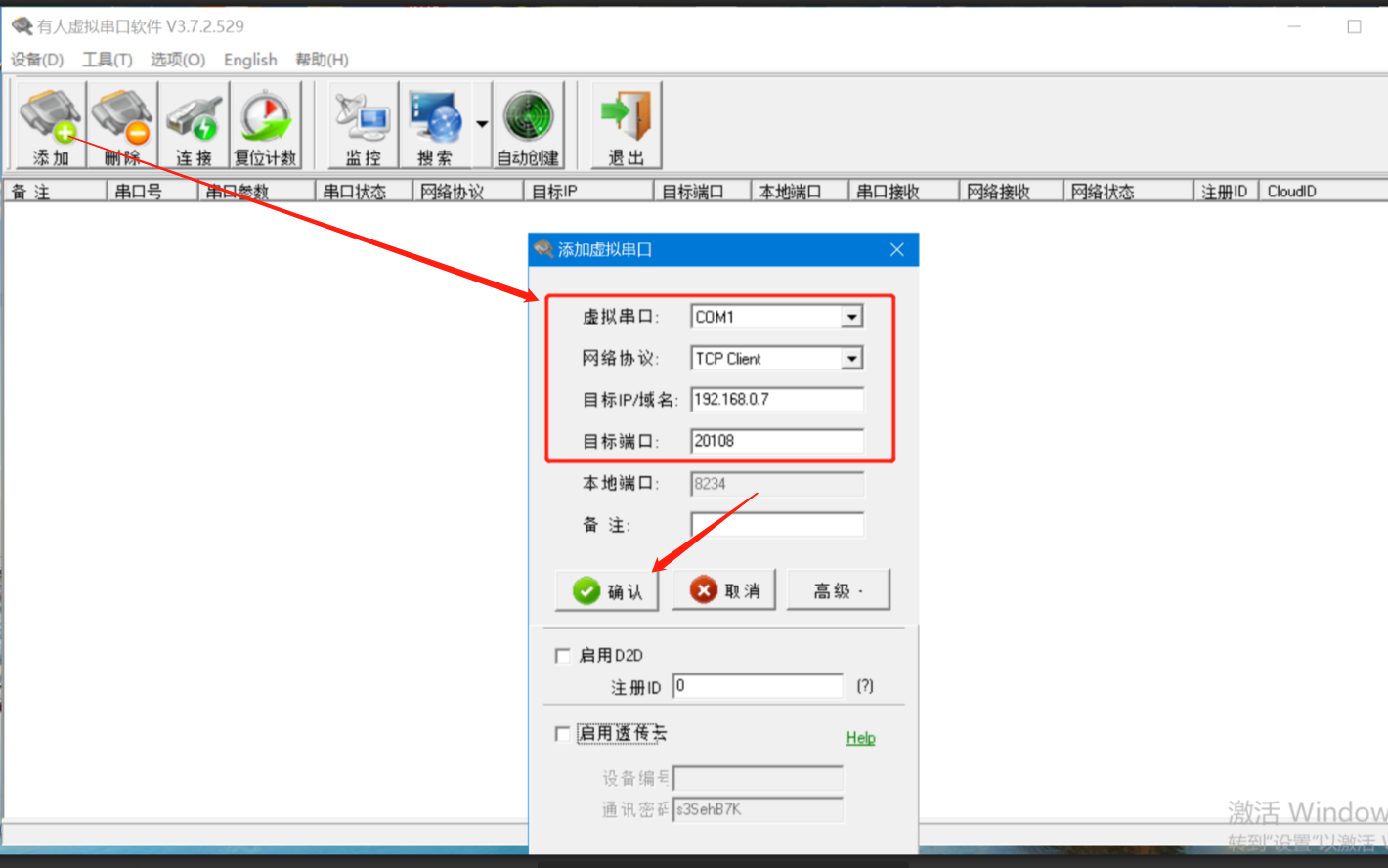

5、打开虚拟串口软件，建立虚拟串口，设置为tcp client,目标IP为192.168.0.7 端口号为20108。

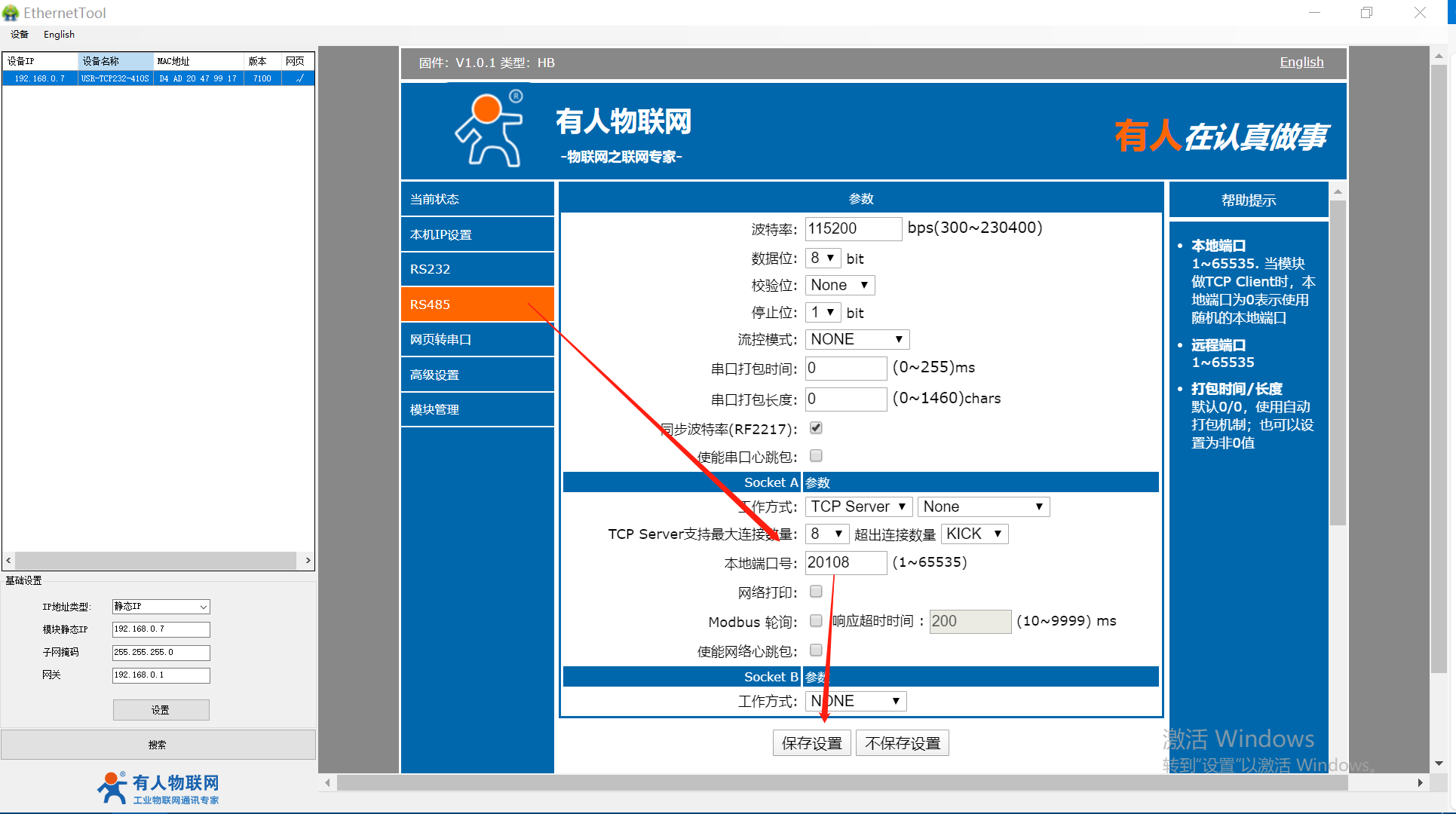

6、在配置软件上设置成tcp sever 本地端口号设置成20108,保存并重启。如需改串口参数可在此界面更改

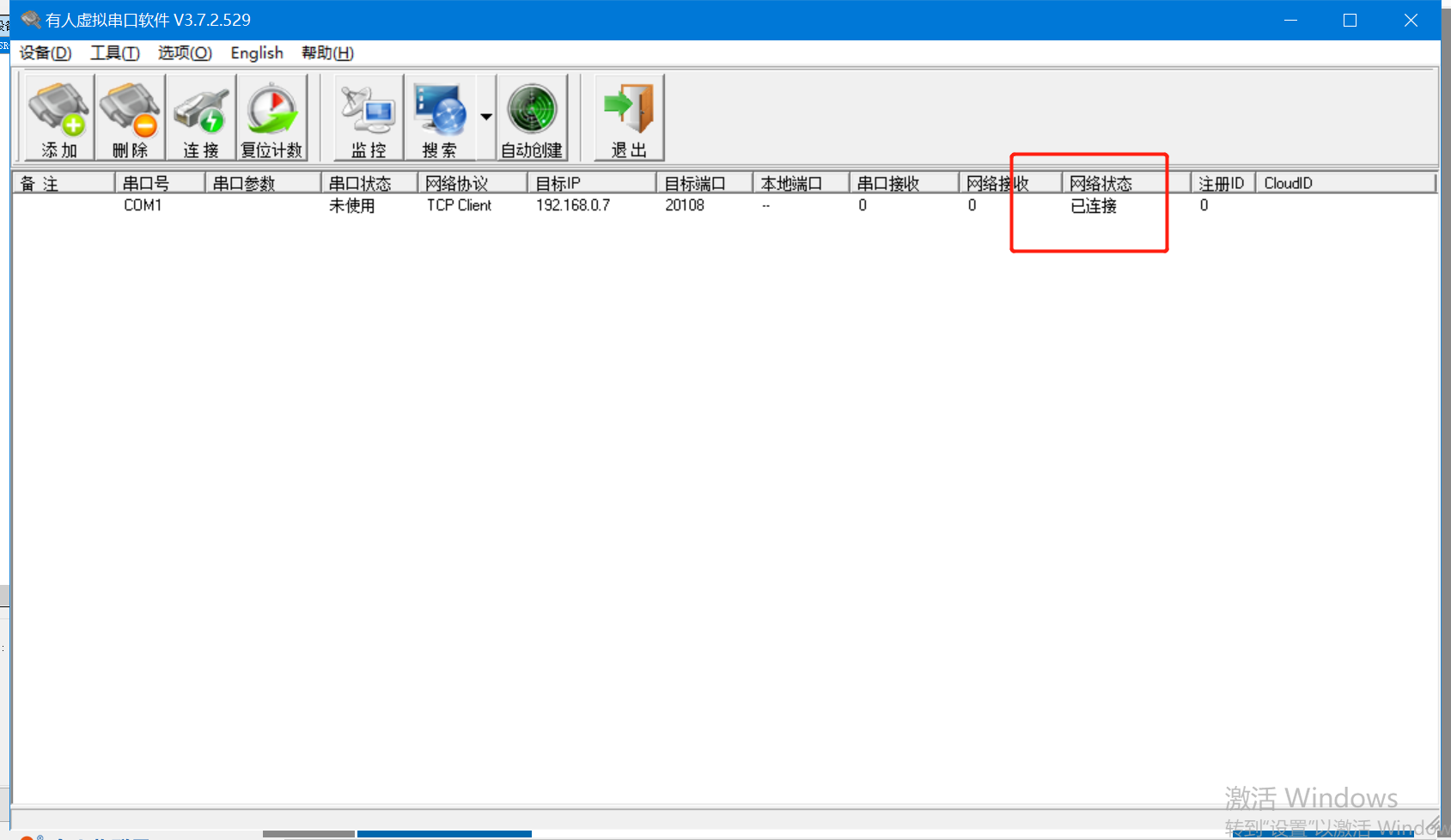

7、在虚拟串口软件可以看到已连接

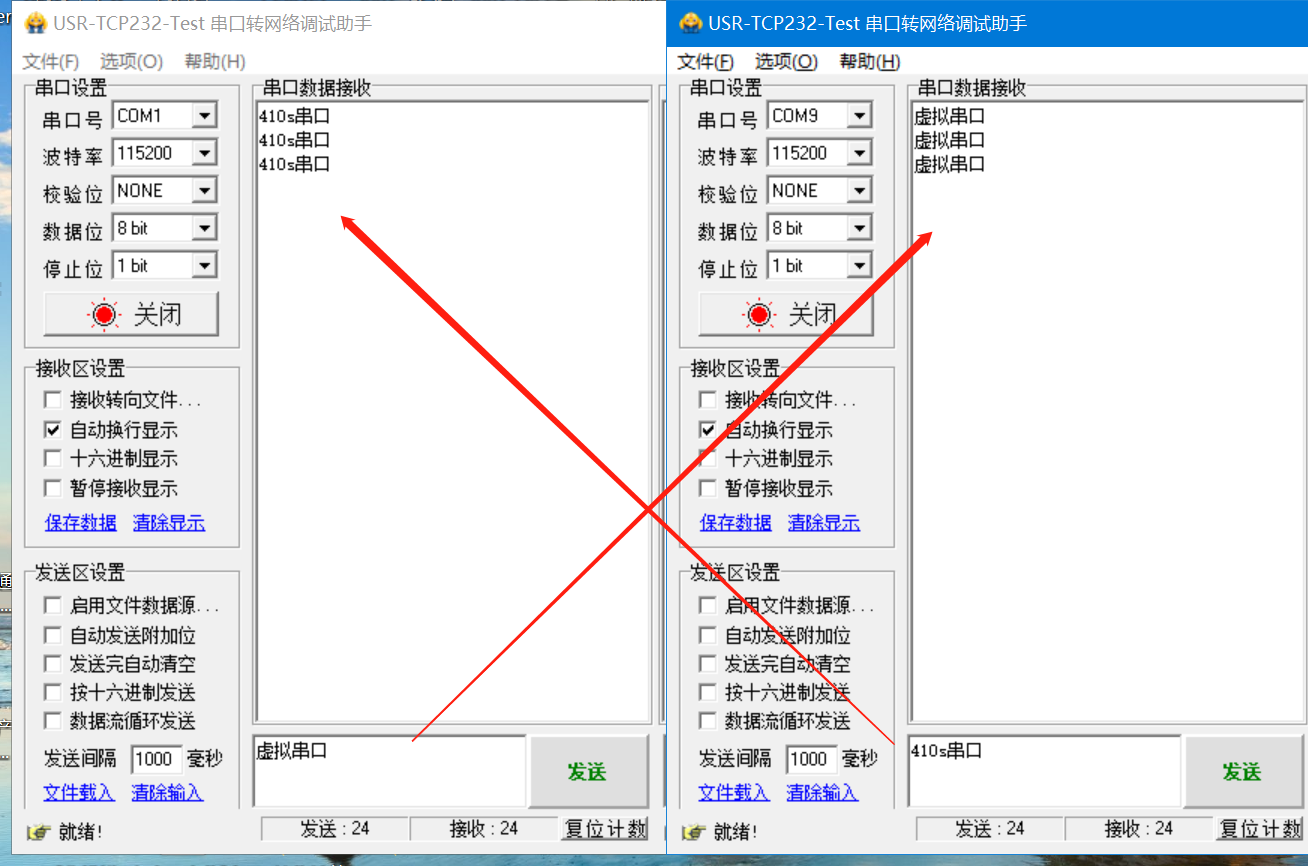

五、数据调试

撰写人：秦嘉城
