USR-TCP232-410S(M4) 链接路由器进行局域网内UDP广播调试
2020-09-08


  双串口服务器USR-TCP232-410S资料

  M4设置软件下载连接

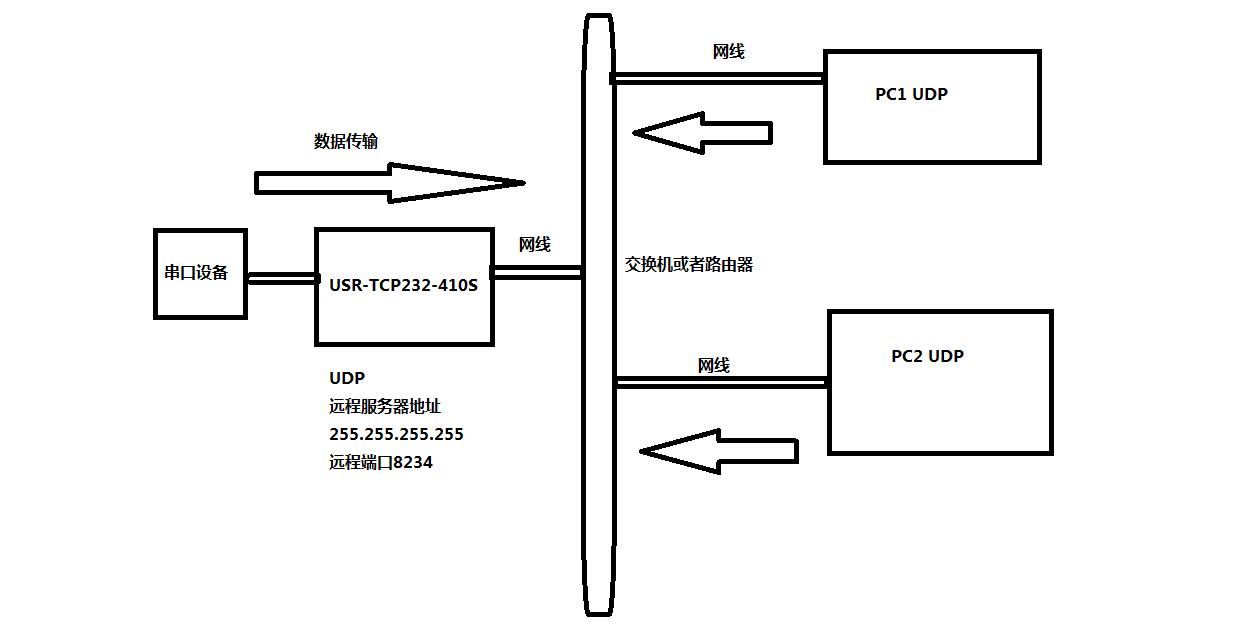

连接框图

  一、调试方法准备工作:

  双串口服务器USR-TCP232-410S使用直流电源适配器12V供电。

  用USB-RS232串口线接电脑和USR-TCP232-410S 232串口。

  410S网口用网线连接电脑网口,电脑IP和USR-TCP232-410S的IP设置同一网段。

  二、参数设置:

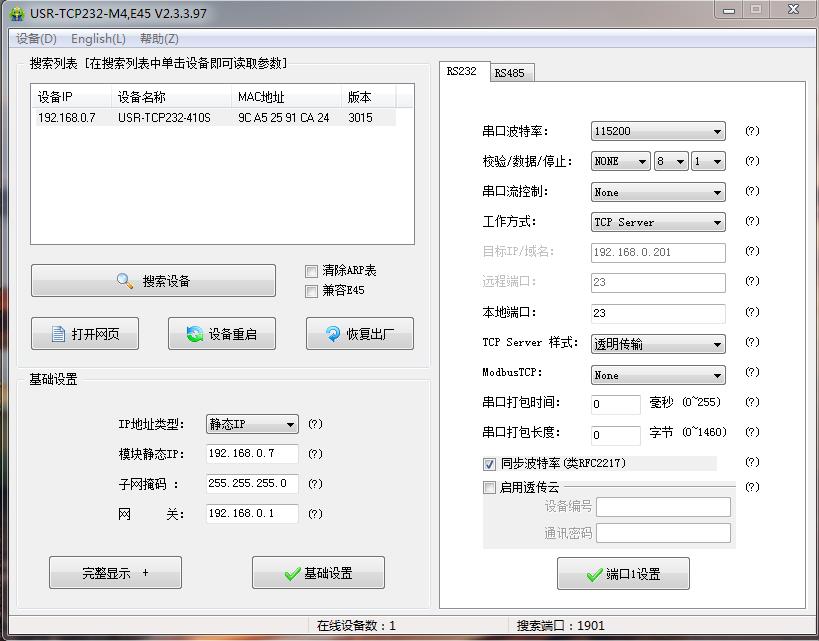

  USR-TCP232-410S网口用网线连接电脑网口,电脑IP和USR-TCP232-410S的IP设置同一网段。USR-TCP232-410S默认IP是192.168.0.7。因此电脑设置静态IP,192.168.0.201,子网掩码 255.255.255.0,网关192.168.0.1。

  1、修改IP获取方式DHCP:

  用M4设置软件搜索USR-TCP232-410S的IP,192.168.0.7,USR-TCP232-410S用串口设置软件设置DHCP,动态获取IP。


  2、连接路由器搜索IP:

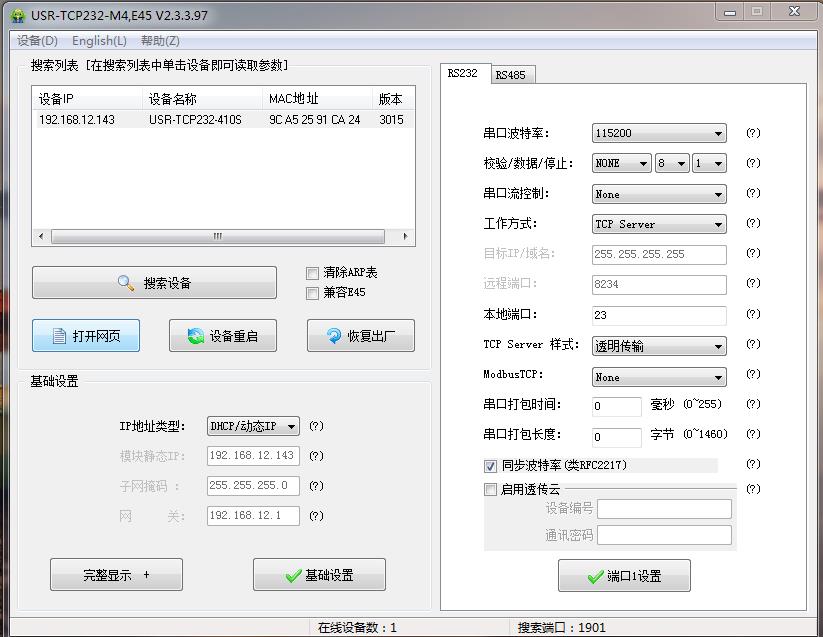

  410S网口用网线接路由器,电脑也连接同一个路由器。用M4设置软件搜索USR-TCP232-410S的IP 192.168.12.143


  3、设置UDP广播参数:

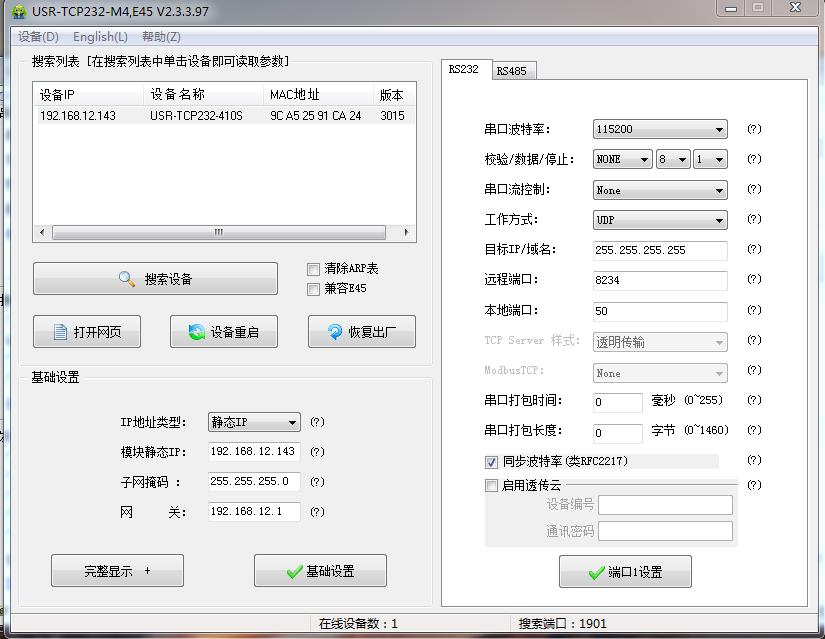

  USR-TCP232-410S 工作方式UDP 目标IP 255.255.255.255 远程端口8234 本地端口50


  三、数据传输调试:

  在电脑下载,并安装打开USR-TCP232-TEST 串口网络助手。建立UDP连接,USB-RS232串口线接第一个电脑,就可以实现410S串口和网络之间数据传输。

  2个电脑和410S连接同一个路由器,其他电脑下载并安装打开USR-TCP232-TEST 串口网络助手,同样建立UDP连接,实现410S串口数据通过UDP广播发给2个电脑UDP接收。

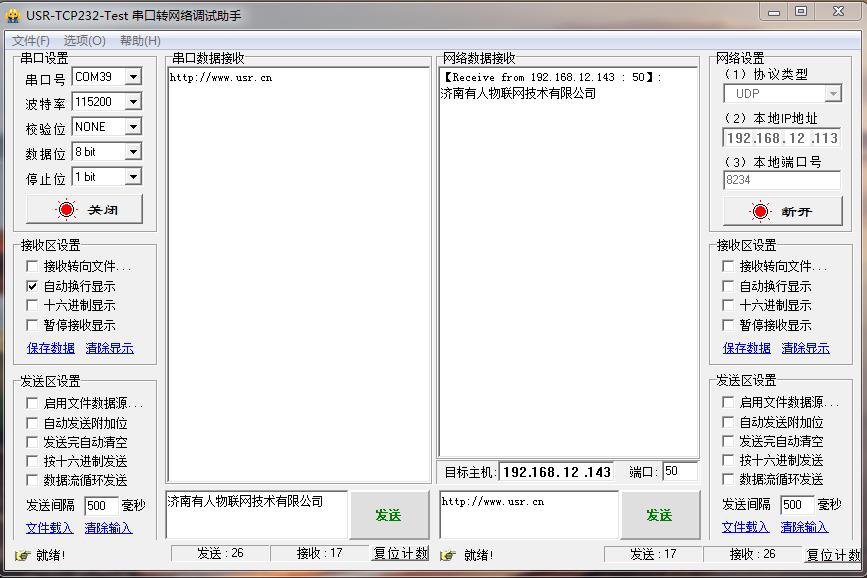

  第一台电脑的USR-TCP232-TEST软件

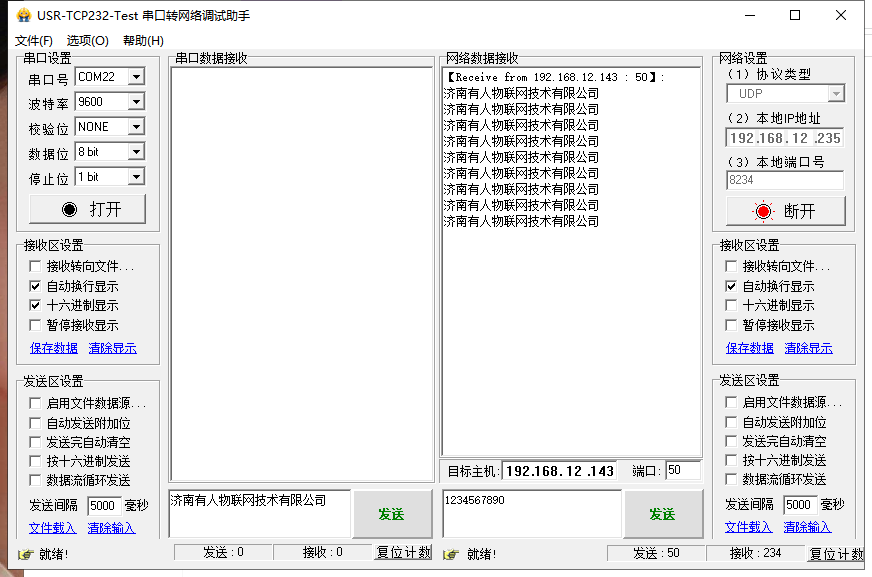

  第二台电脑的USR-TCP232-TEST软件
