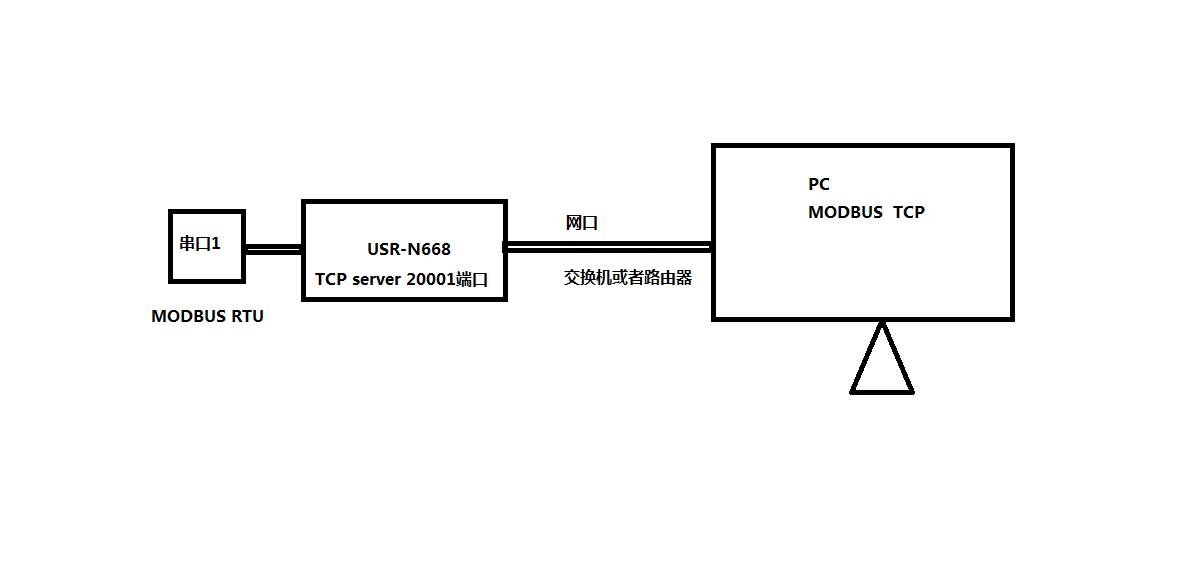

连接框图

　　一、调试方法准备工作：

　　用USB-RS232串口线接电脑和USR-N668 232串口。

　　N668反面小盖打开，将拨码开关拨到232位置。

　　N668网口用网线连接电脑网口，电脑IP和USR-N668的IP设置同一网段。

　　二、参数设置：

　　工业级八串口服务器USR-N668网口用网线连接电脑网口，电脑IP和USR-N668的IP设置同一网段。USR-N668默认IP是192.168.0.7。因此电脑设置静态IP，192.168.0.201，子网掩码 255.255.255.0，网关192.168.0.1。

　　1、修改IP获取方式DHCP：

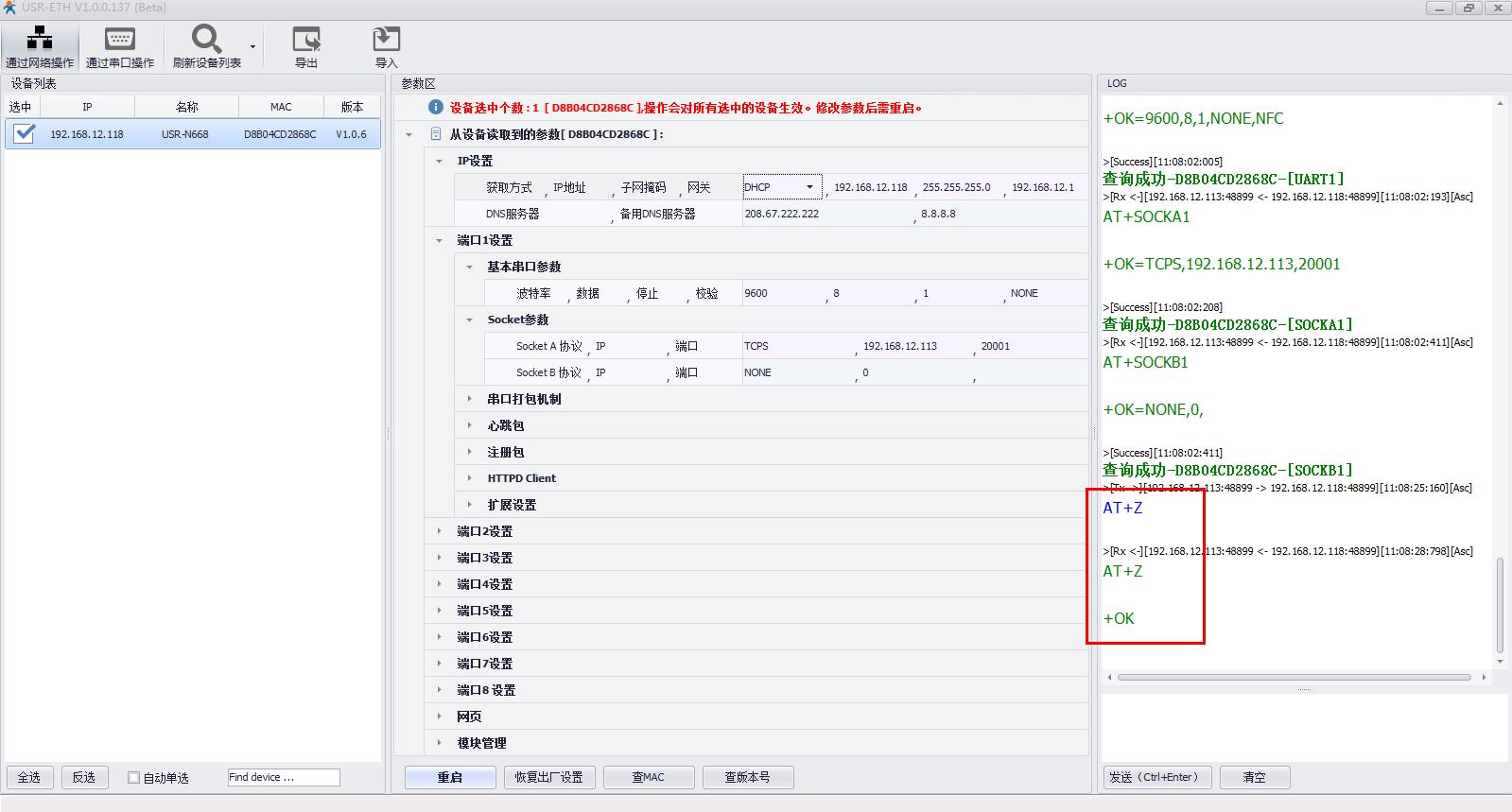

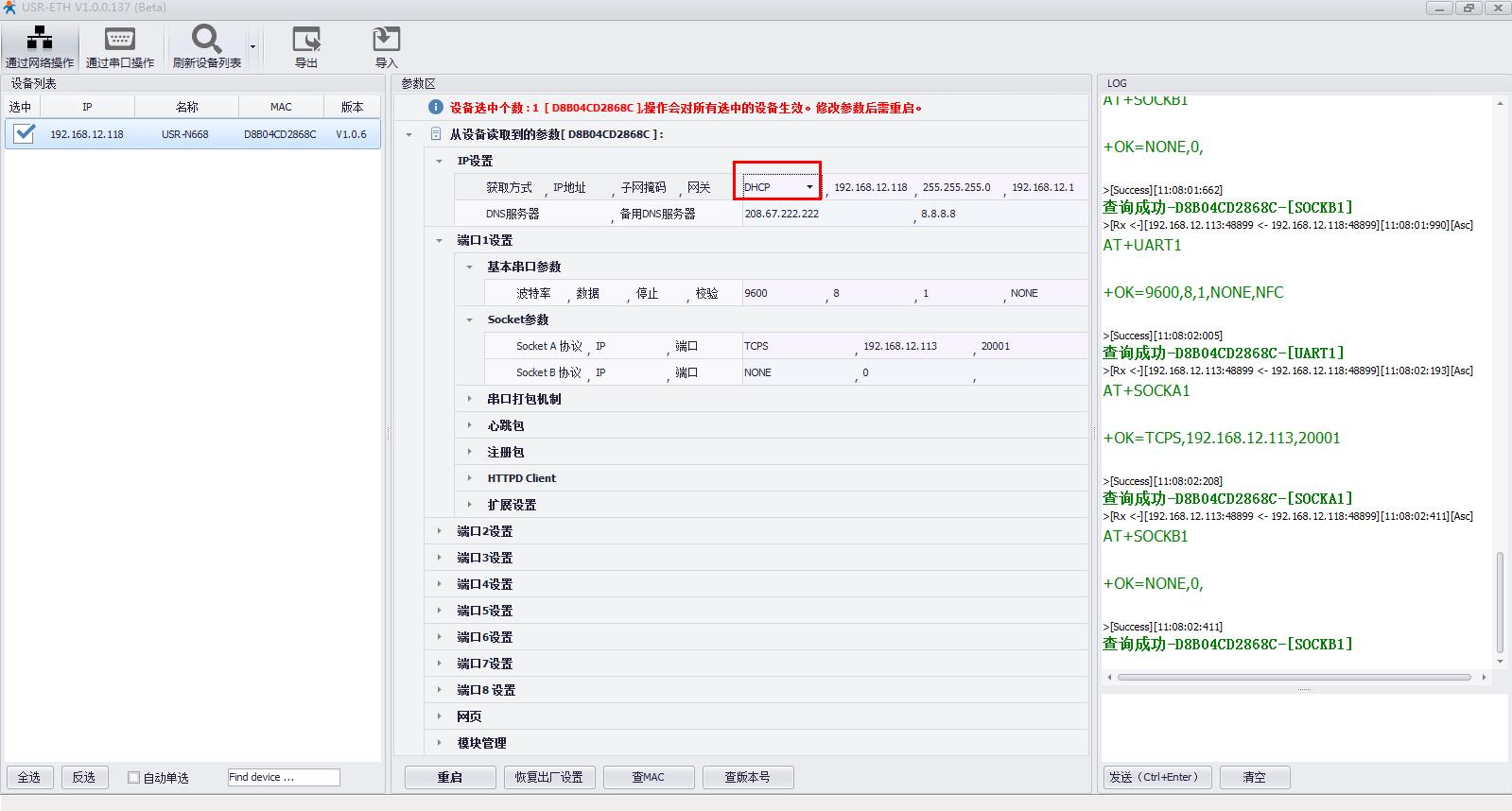

　　用N668设置软件搜索USR-N668的IP，192.168.0.7，USR-N668用串口设置软件设置DHCP，动态获取IP。

　　

　　2、连接路由器搜索IP：

　　N668网口用网线接路由器，电脑也连接同一个路由器。用N668设置软件搜索USR-N668的IP 192.168.12.118

　　3、设置参数：

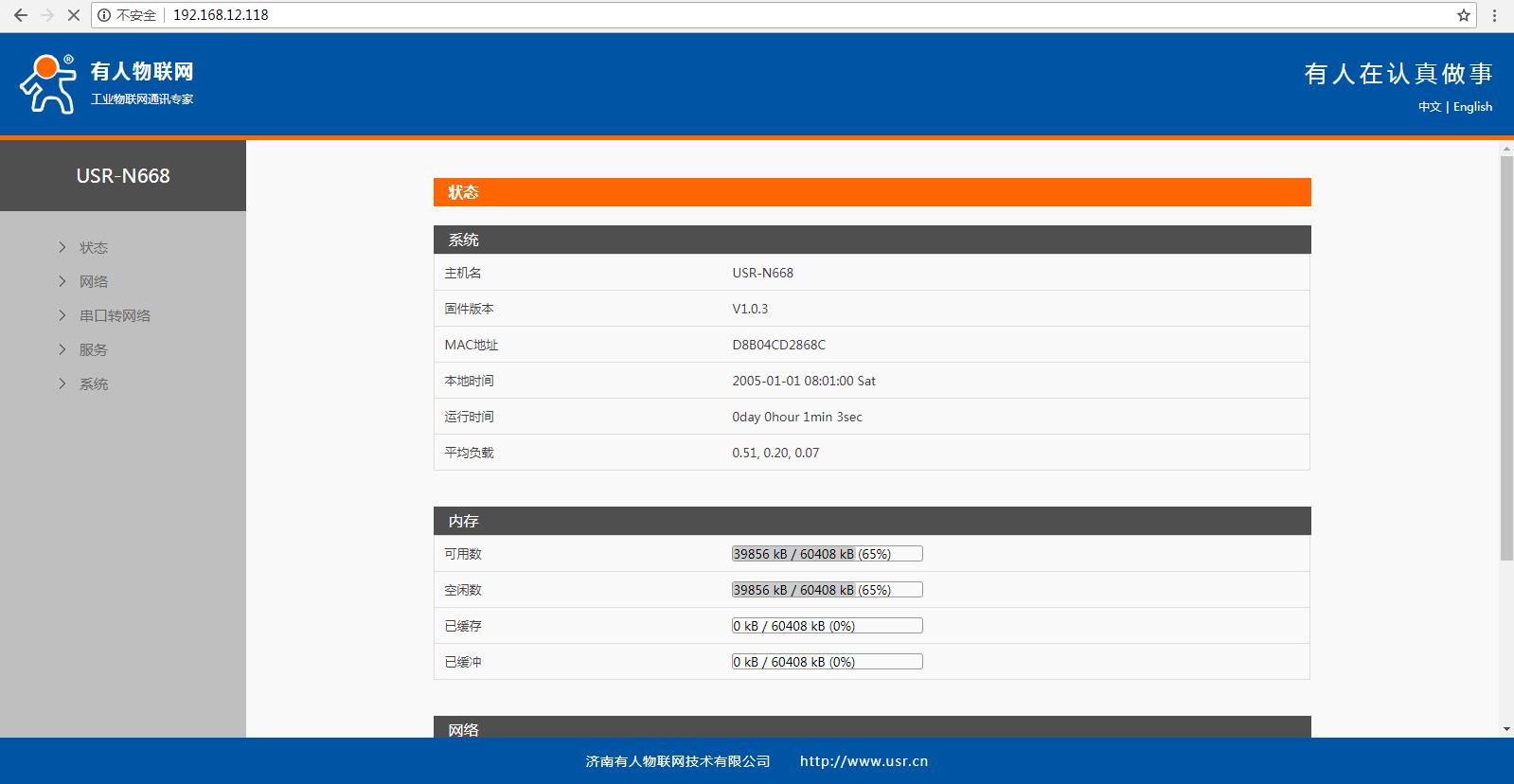

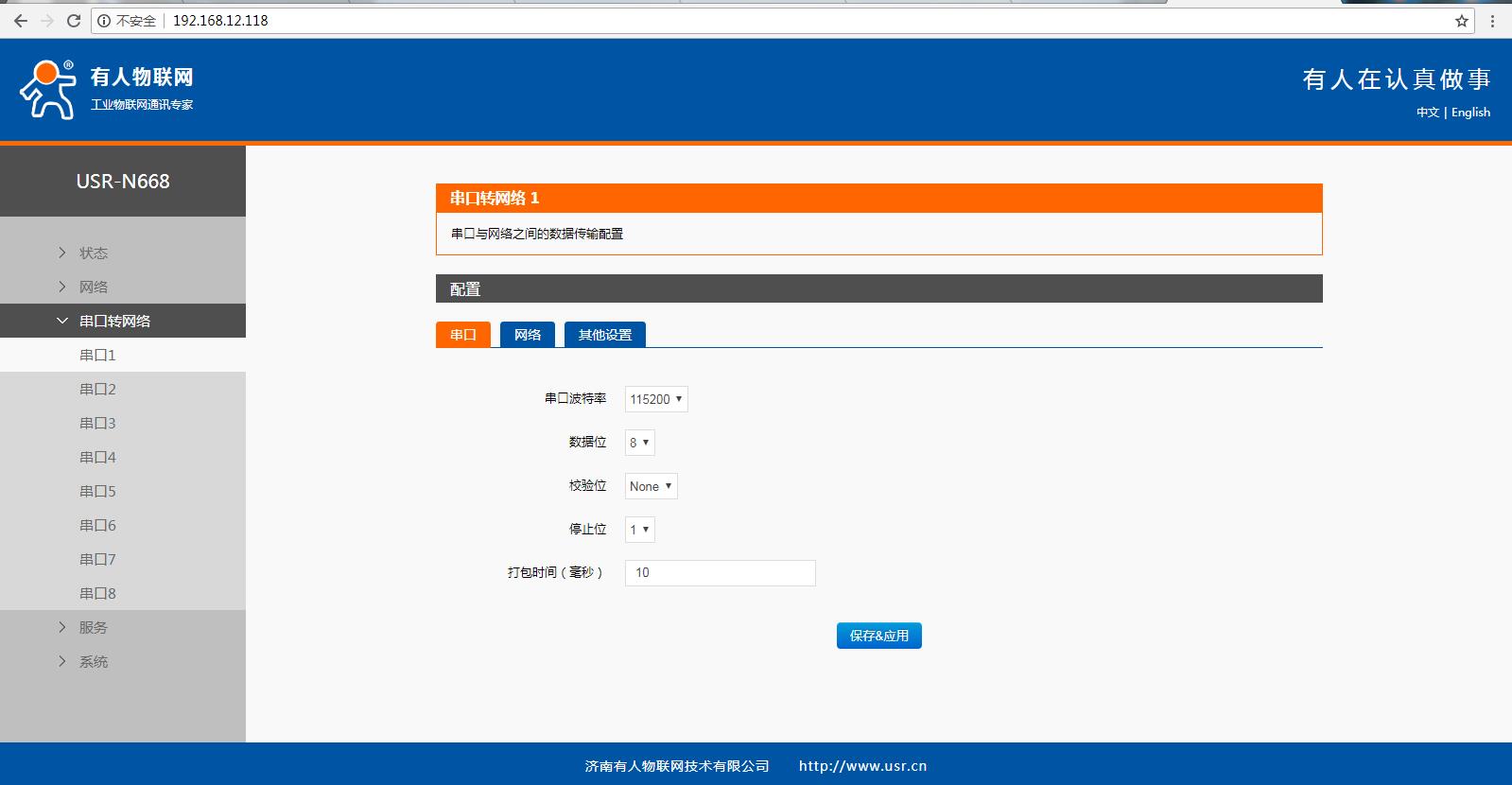

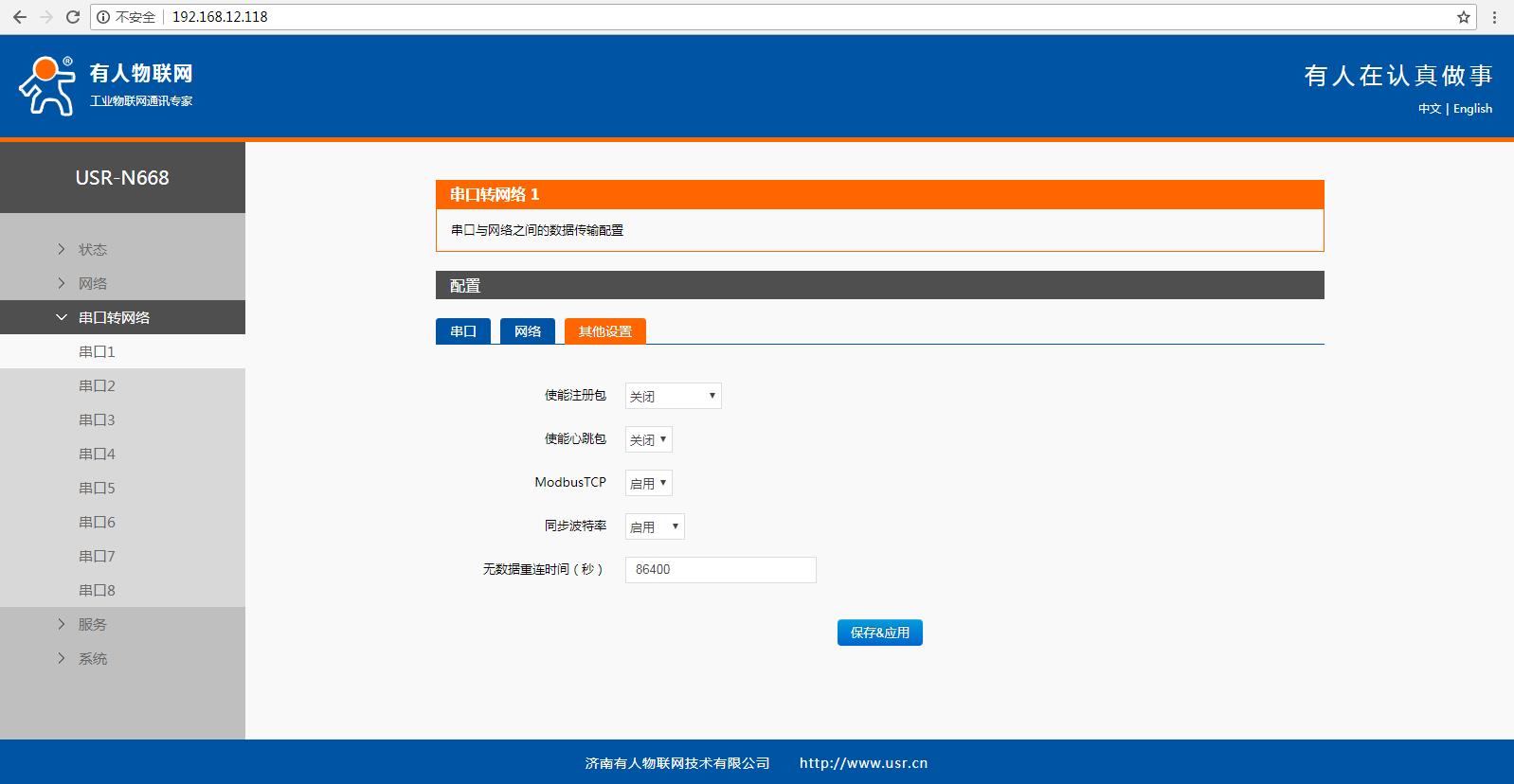

　　在浏览器输入N668的IP，可以登录N668的内置网页。设置串口一参数工作方式TCP server 本地端口20001 开启MODBUS TCP功能。网页设置参数完成之后，重启N668。

　　

　　

　　

　　三、数据传输调试：

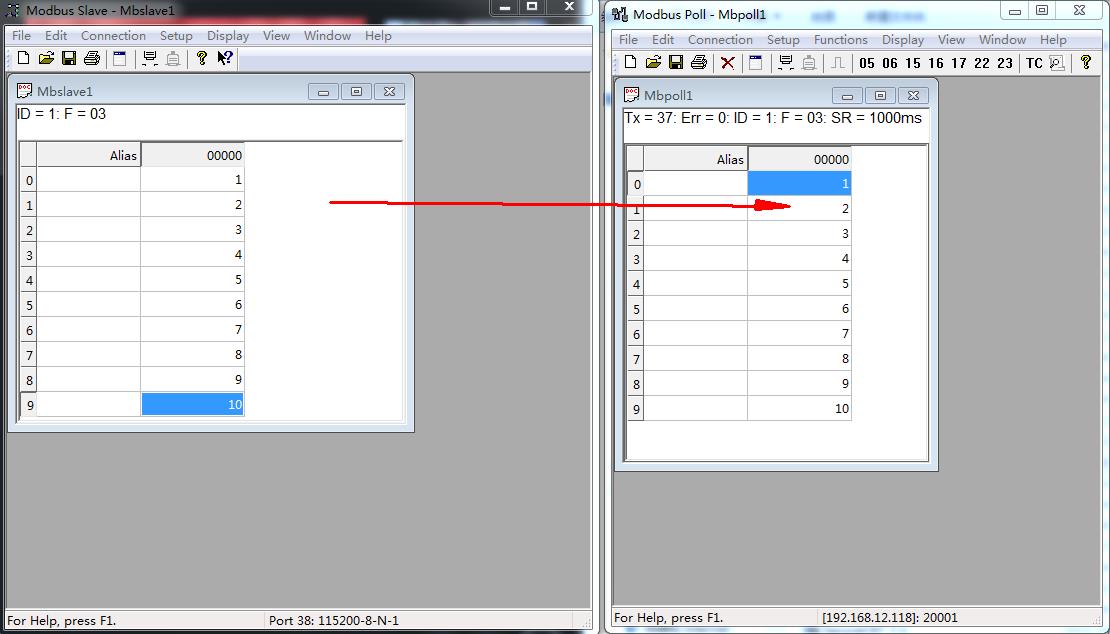

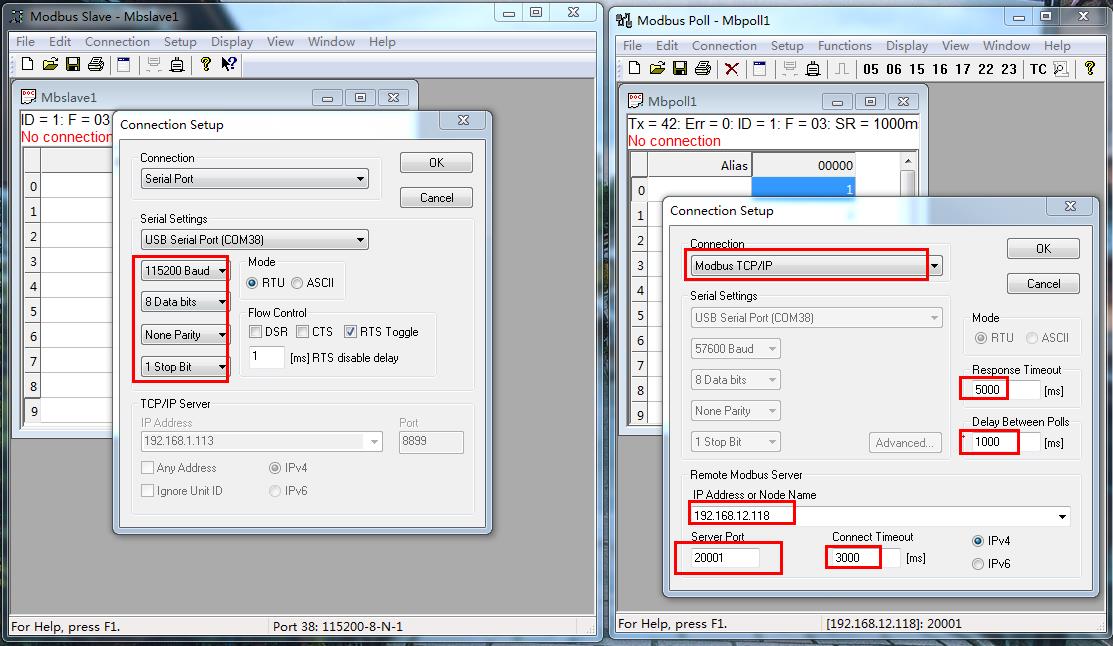

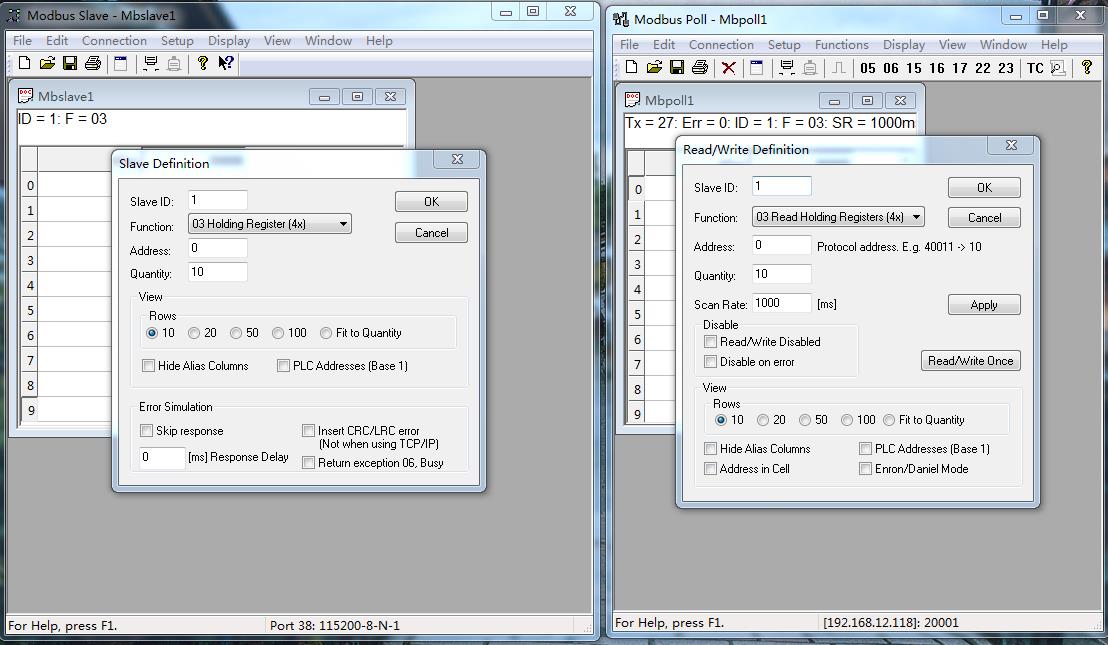

　　在电脑下载，并安装打开MODBUS SLAVE和MODBUS POLL 软件。软件建立TCP连接，USB-RS232串口线接N668串口一和电脑，改变MODBUS SAVLE从机寄存器地址数据，对应MODBUS POLL 寄存器地址数据改变，就可以实现N668串口和网络之间数据传输。
