2个USR-TCP232-410S H7系列 局域网一对一通讯案例
一、资料下载
1、串口网络调试助手
2、H7系列设置软件，联系技术支持
二、准备工作
1、USR-TCP232-410S H7产品 数量2个
2、电源适配器 12V 数量2个
3、网线 数量1根
4、USB-RS232串口线 数量2条
5、DB9母头对母头转接线 数量2根
6、电脑 数量1台

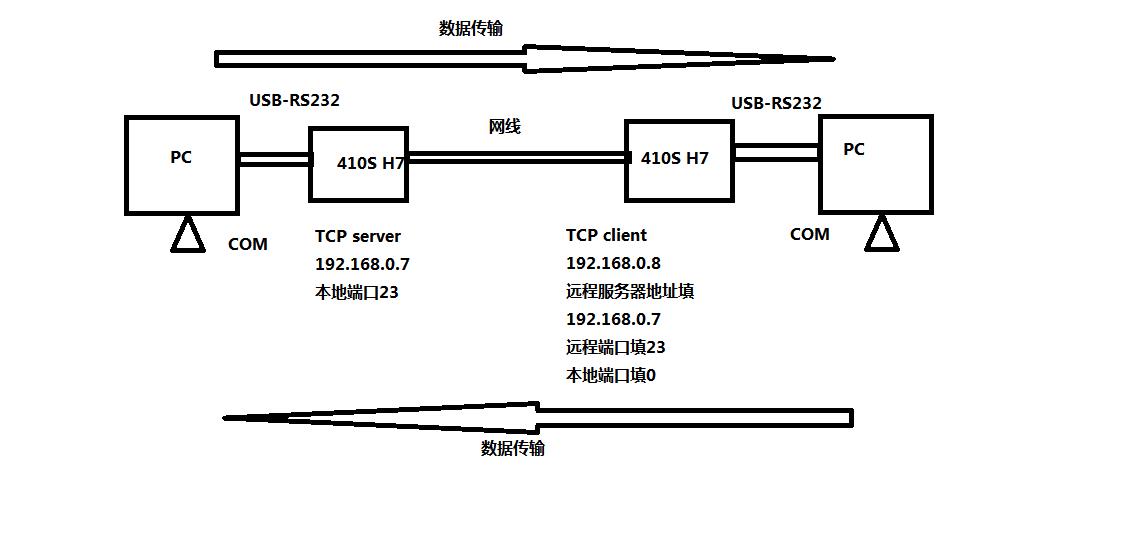

三、连接框图
四、硬件连接和电脑设置
1、硬件连接：
USR-TCP232-410S H7产品，DB9公头接DB9母头对母头转接线，转接线接USB-RS232 DB9公头，USB头插入电脑USB口。410S网口通过网线直连电脑网口。检查所有连接无误后，给410S用12V电源适配器供电。分别设置参数，设置完参数，两个410S网线直连。
2、指示灯状态：
1) POWER灯：电源指示灯，只要电源连接正常，指示长灯亮。
2) WORK灯：Work指示灯，410s工作状态指示灯，只要410s正常工作，指示灯闪亮，如果指示灯长亮或者是长灭，表示410s在不正常工作状态，需要断电重启。
3) 232TX灯：410s RS232发送指示灯，发送数据时会闪亮。
4) 232RX灯：410s RS232接收指示灯，接收数据时会闪亮。
5) 485TX灯：410s RS485发送指示灯，发送数据时会闪亮。
6) 485RX灯：410s RS485接收指示灯，接收数据时会闪亮。
3、电脑设置：

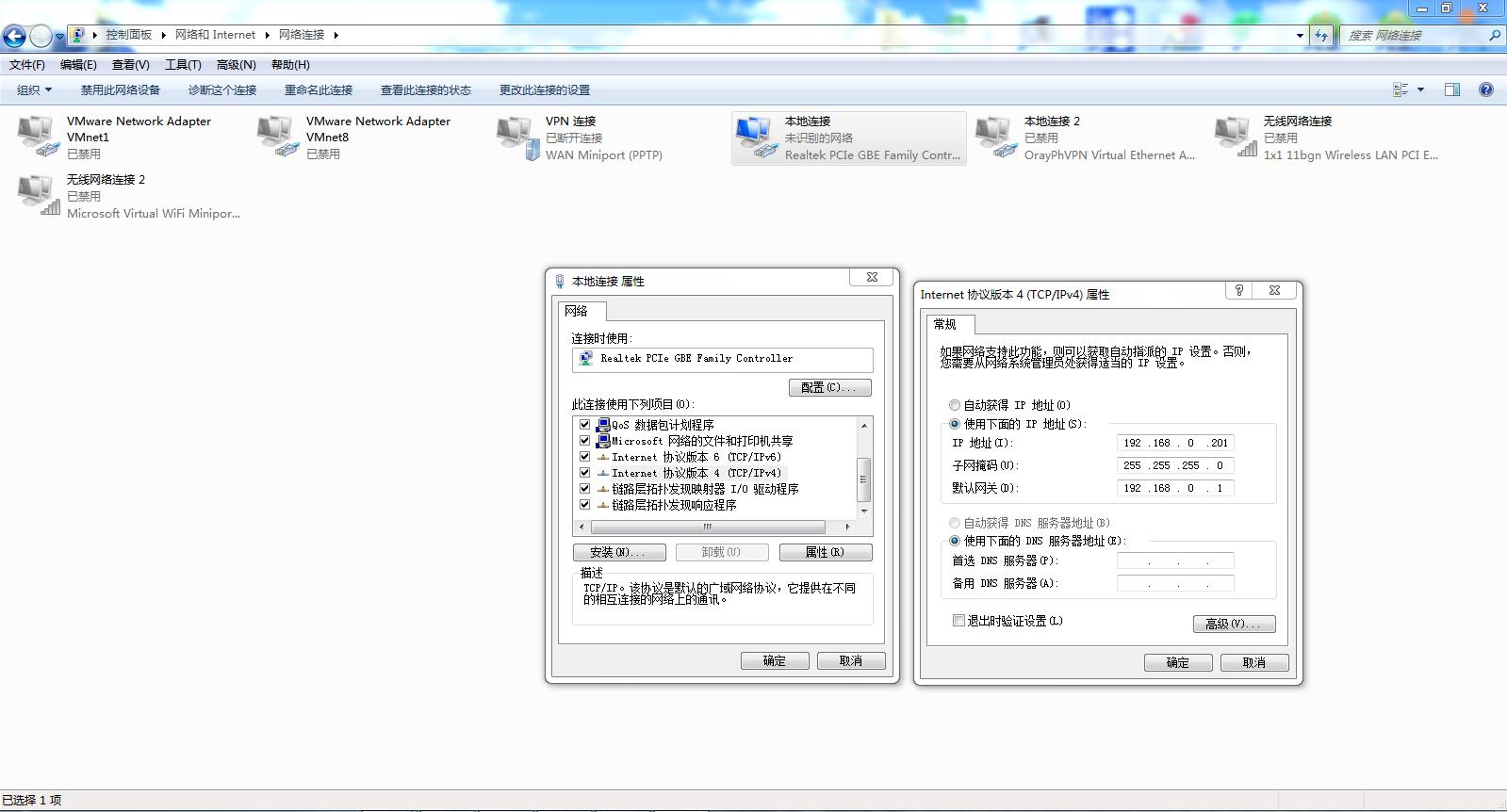

1)电脑本地连接，IP设置和410S IP同网段，410S默认IP是192.168.0.7，网关192.168.1.1，电脑本地连接IPv4设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.1.1
2)电脑禁用其他网卡

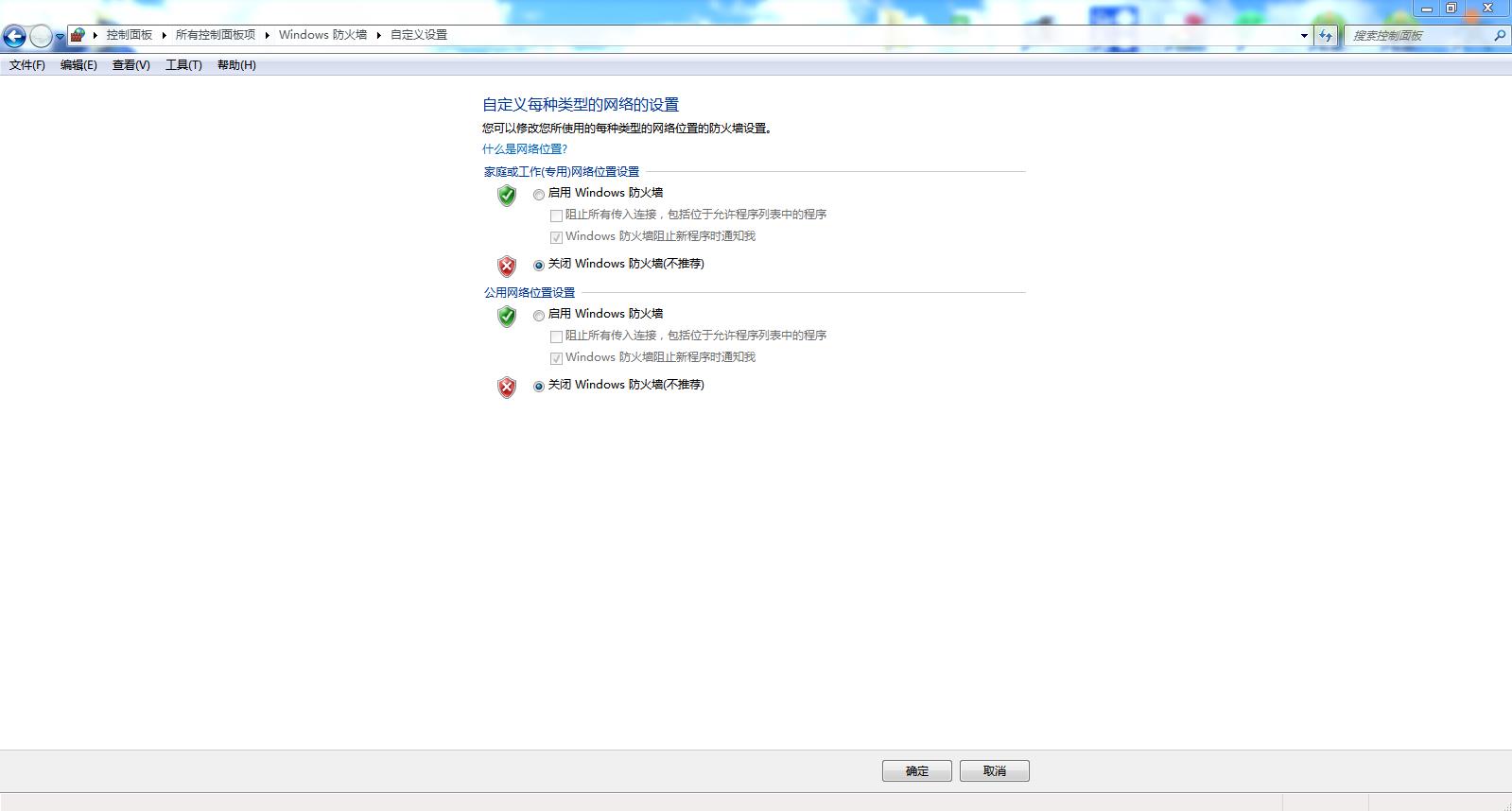

3)电脑关闭防火墙
五、产品参数设置
1、搜索设备：

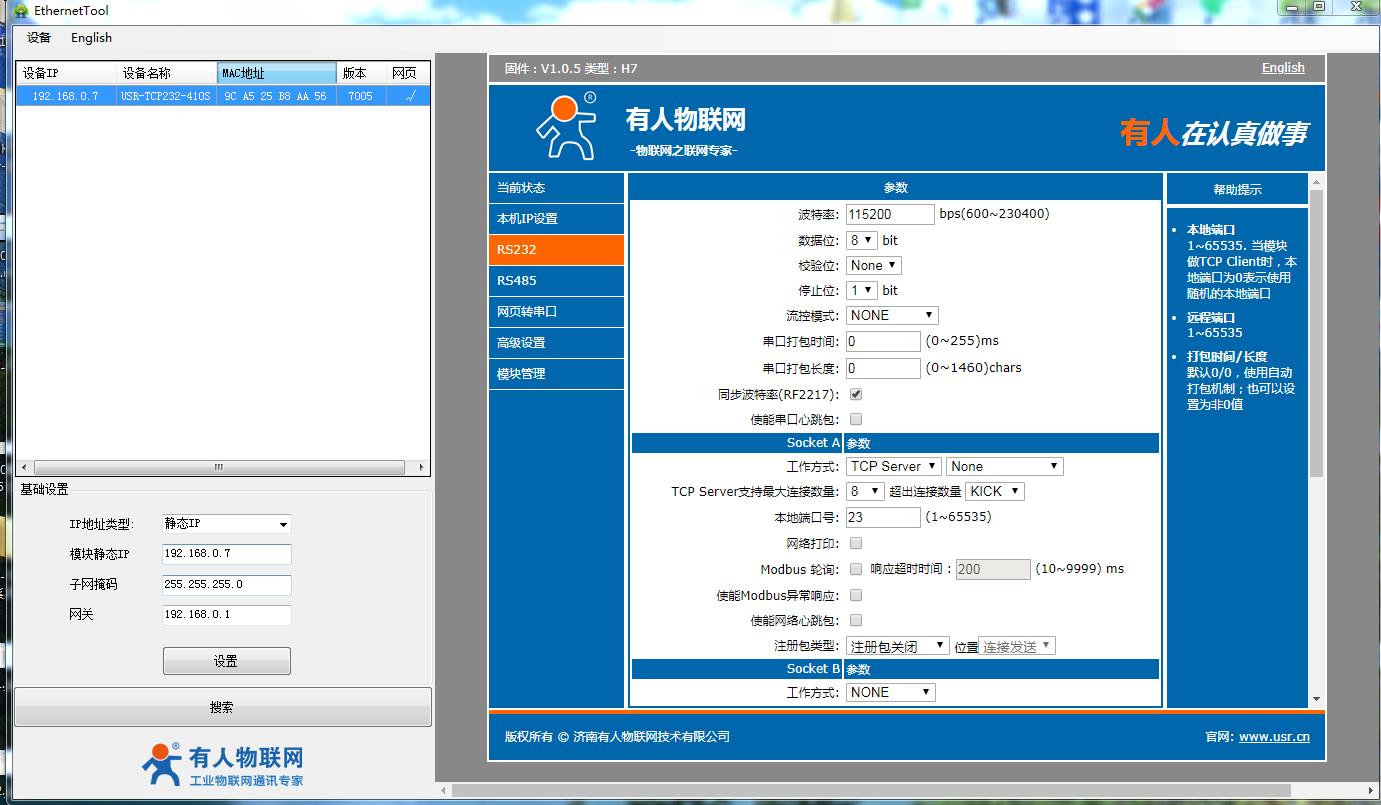

用H7系列配置软件搜索410S设备，搜索IP 192.168.0.7之后，点击IP，会弹出登录框。
用户名和密码都是admin。
2、登录之后，查询参数英文切换中文，网页右上角点击中文显示，切换中文显示
3、设置2个410S参数：
其中第1个410S IP设置192.168.0.7，RS232串口参数设置TCP server，本地端口号23
其中第2个410S IP设置192.168.0.8，RS232串口参数设置TCP client，本地端口号0，远程服务器地址填第1个410S的IP 192.168.0.7，远程端口填第1个410S的本地端口23。
网页设置参数，保存重启410S。
4、检查2根USB-RS232串口号

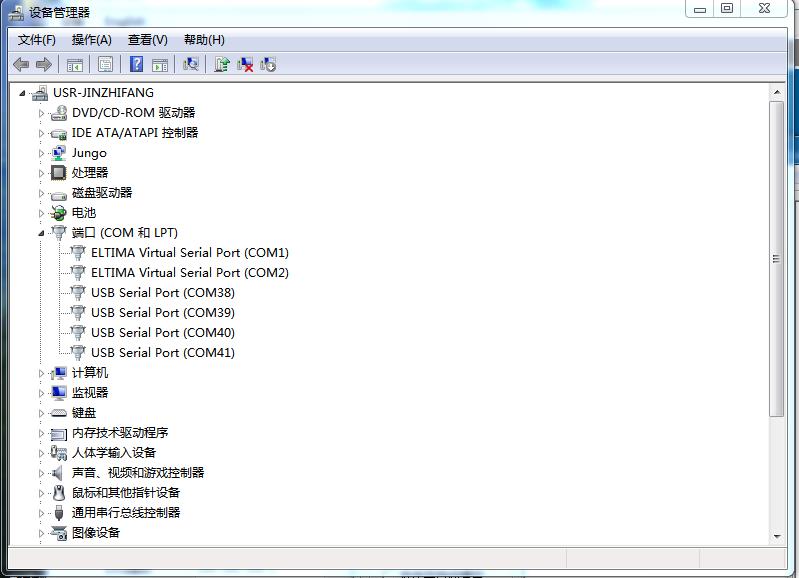

点击电脑计算机，右击之后，点击设备管理器，查看端口，确认2根USB-RS232串口线的COM口号
六、数据调试

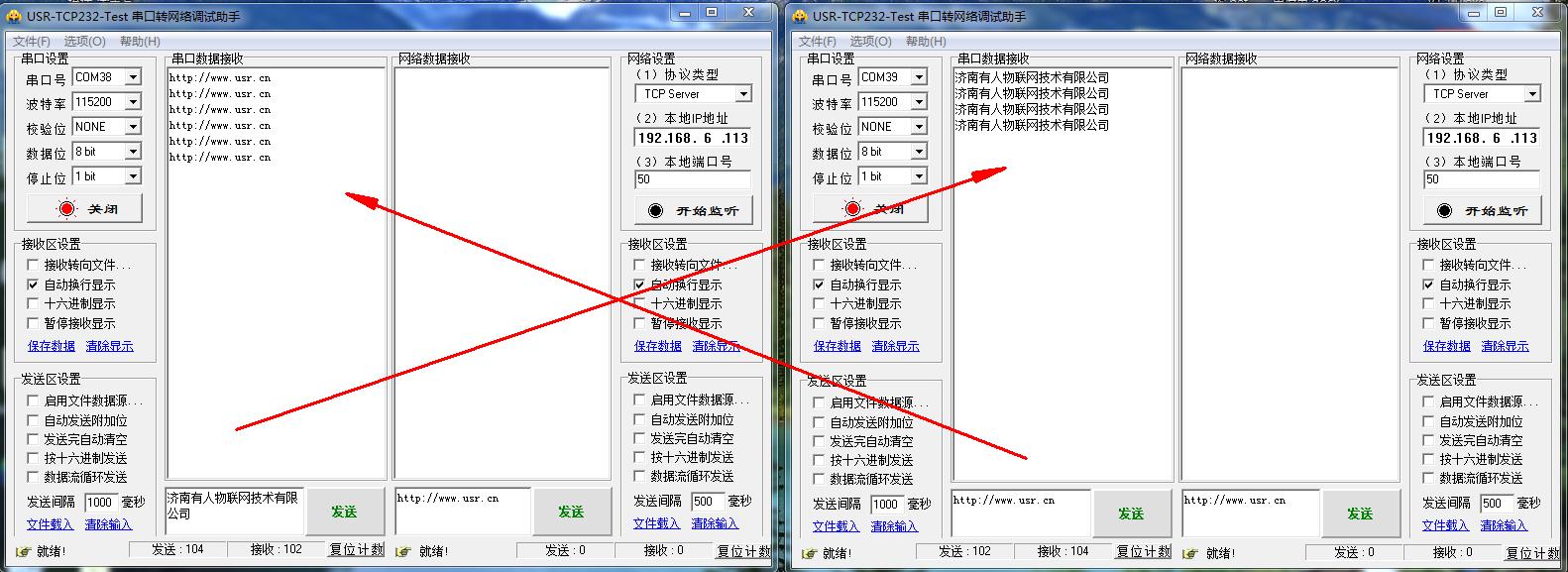

电脑下载的串口网络助手，打开2个串口助手，分别用2根USB-RS23串口线的实际COM口打开，串口参数和410S的RS232串口参数保持一致，波特率、数据位、停止位、校验位。
测试2个COM口之间的数据传输，就是2个410S 的232串口间的数据传输。
