410S作为SEVER实现多主机轮询

2019-06-12

分享到:
{}

一、准备的材料:

USR-TCP232-410S、设置软件USR-TCP232-M4-setup-V2.3.3.97232usb串口线或者485usb串口线、Modbus Slave(用来模拟485或者232的设备)、Modbus Poll(用来模拟主机)、标准电源适配器、网线



二、链接方式:

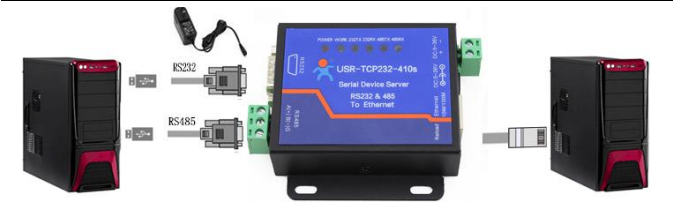

通过410S链接电源的适配器,然后将232转串口线链接到电脑上,将设备的网口链接到设电脑上,(电脑可以是同一台)如图:



三、测试的步骤:

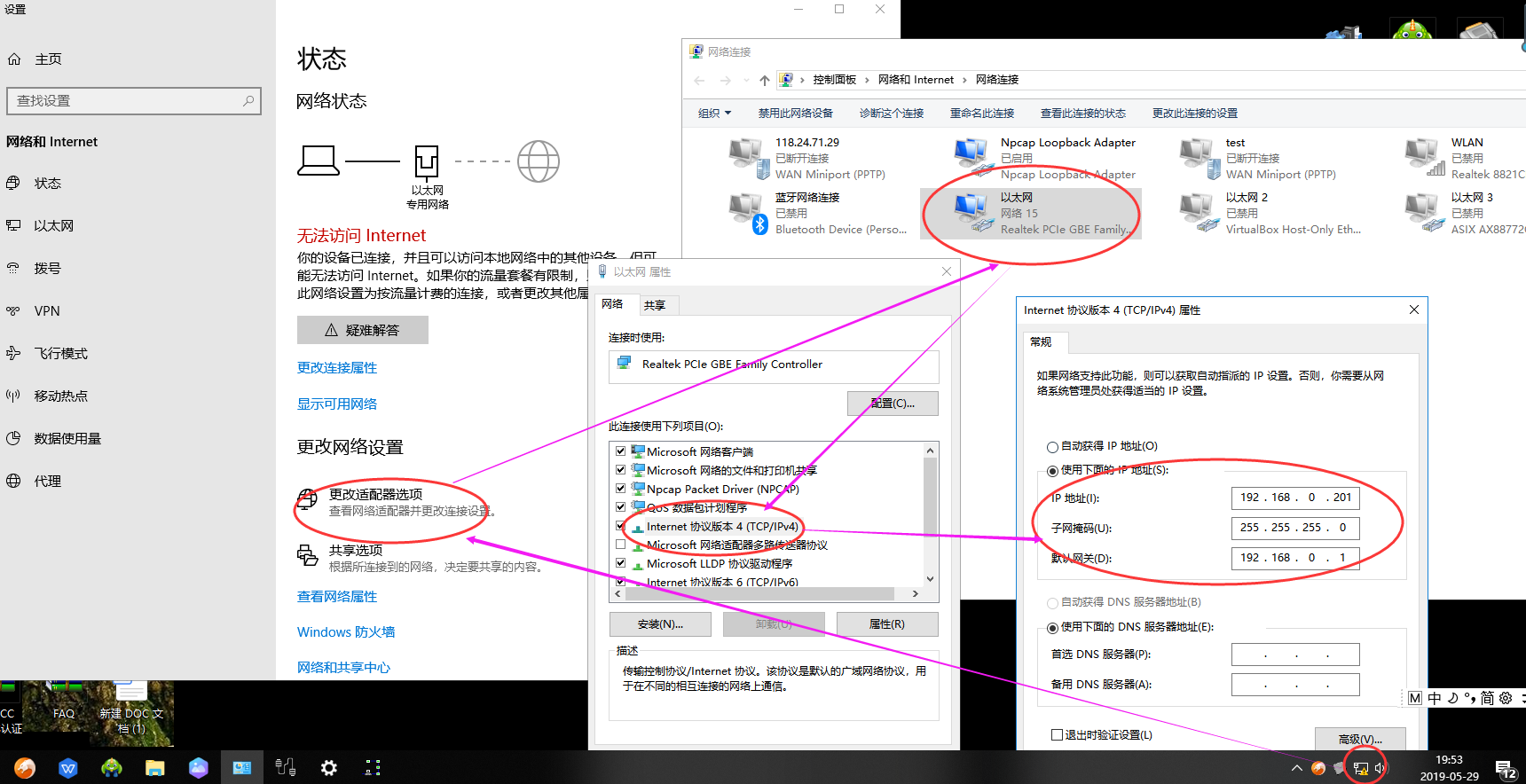

1.        将电脑的IP地址设置为静态IP,地址为:192.168.0.201

(右击网络图标,打开网络和Internet设置,更改适配器,然后选择相应的网卡,修改相应的IP地址)

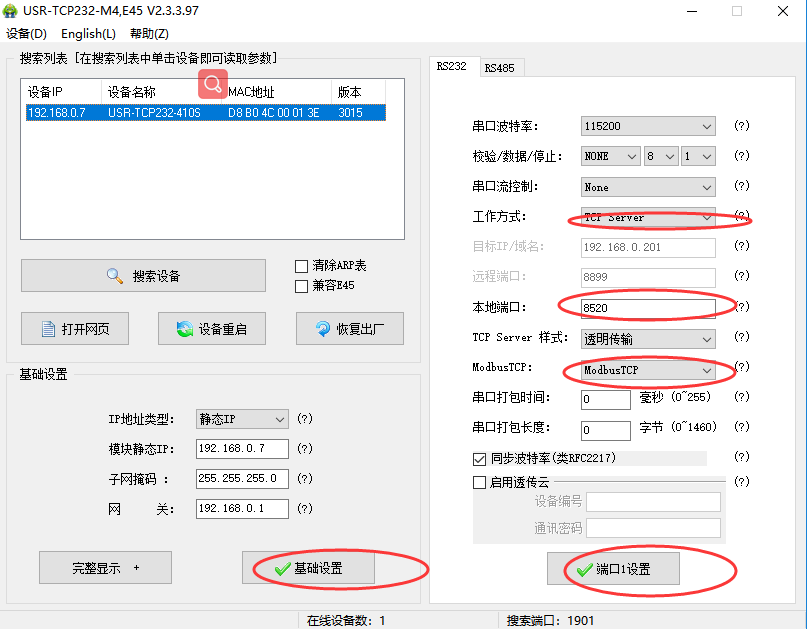

2.       打开设置软件:USR-TCP232-M4-setup-V2.3.3.97,然后工作方式选择“TCP SEVER”然后将本地端口号设置为“8520”,将modbus 改为“modbus tcp”然后端口1设置确定下,然后设备重启下。

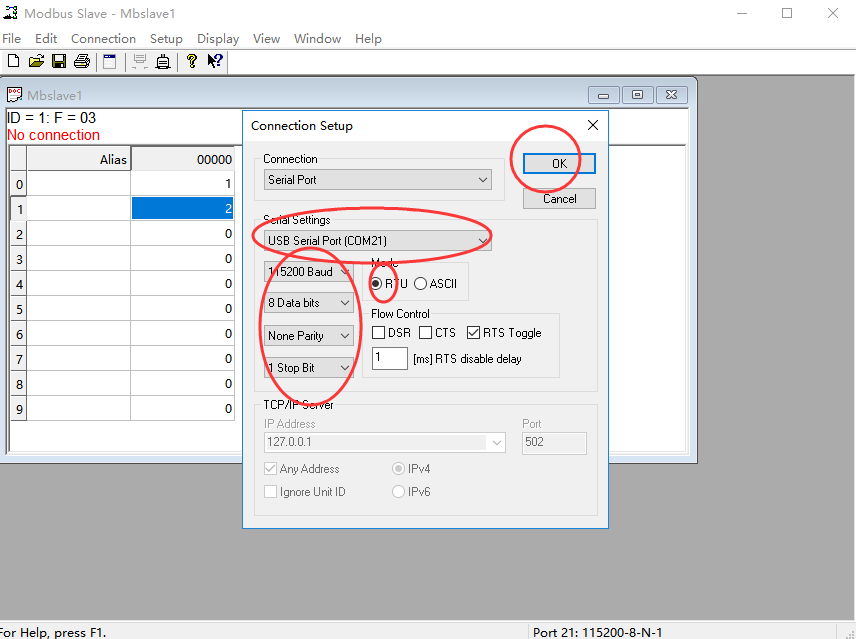

3.       打开Modbus Slave,设置参数如图所示

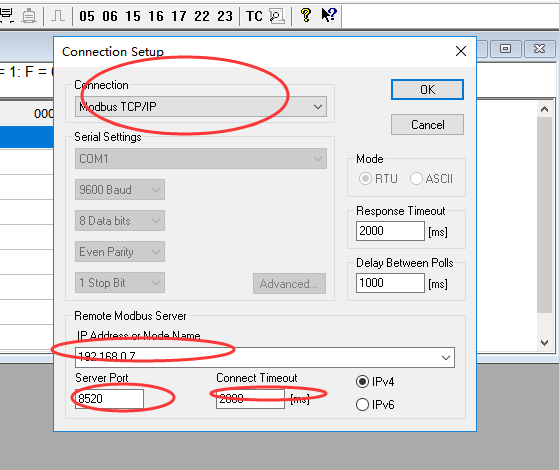

4.       打开4Modbus Poll,参数设置均为如图所示:



他是作为client 来链接服务器,所以要将服务器的IP写进去,然后将端口号对应好(sever的本地端口),点击链接

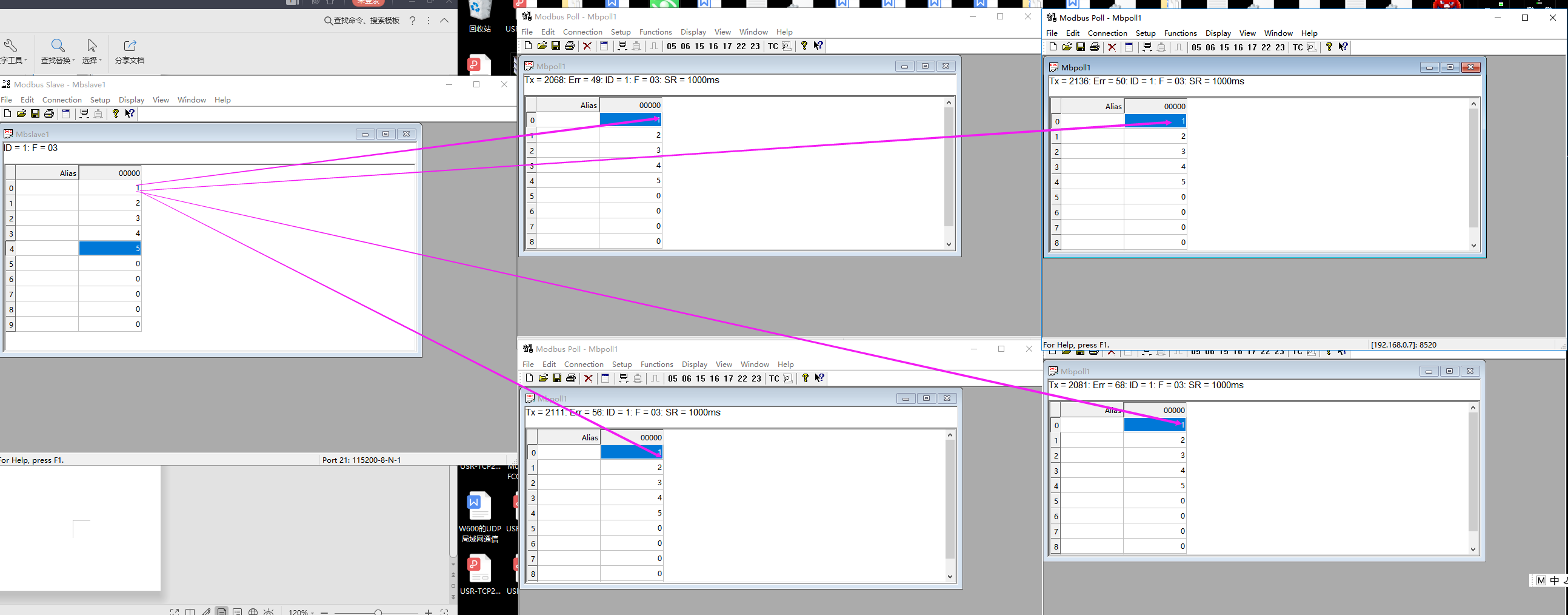

5.       Modbus Slave发送数据给Modbus PollModbus Poll可以正常接收,即为成功,如图所示:
