串口服务器 连接信捷PLC进行局域网内上传程序
2017-07-07


注意:

1、M4服务器是出厂默认参数。

2、M4配置软件下载地址

[设置软件] M4系列串口服务器 -http://www.usr.cn/Download/90.html

3、虚拟串口软件下载地址为:

虚拟串口软件-http://www.usr.cn/Product/72.html

4、PLC编程软件:XC系列编程工具

配置步骤

一、将串口服务器网口直连电脑网口或者连接路由器网口。使用设置软件设置参数:搜索设备,设置串口服务器的IP地址与局域网网段一致,设置串口服务器的波特率为9600,校验数据位停止位:NONE 8 1。这个参数要和PLC的参数一致,然后点击端口1设置。

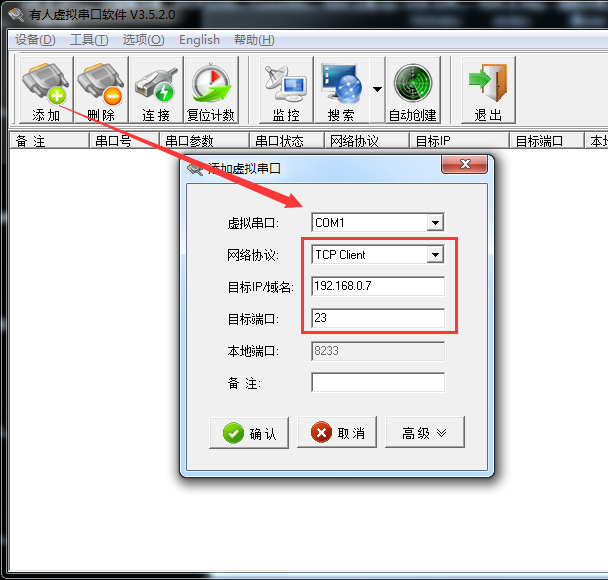

二、建立虚拟串口COM1

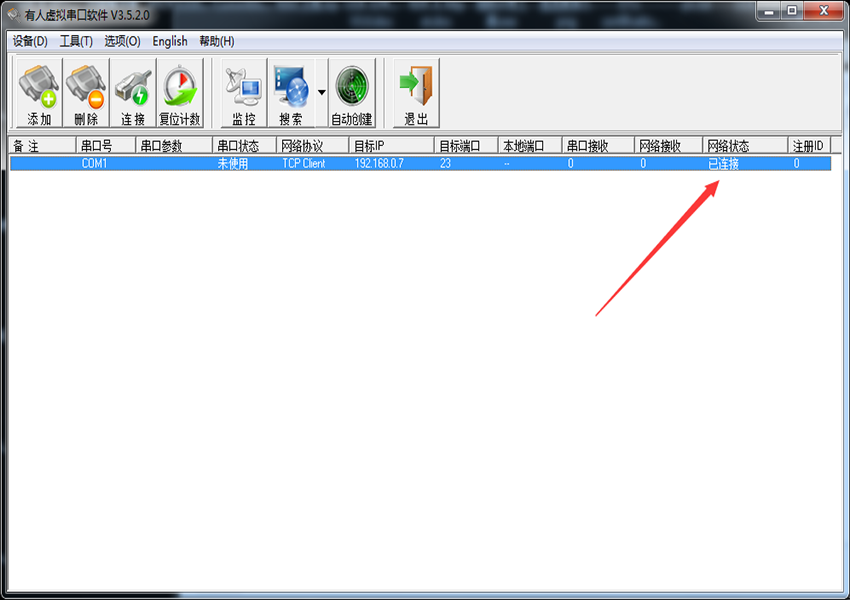

三、COM1网络状态为已连接,说明网络通信OK。

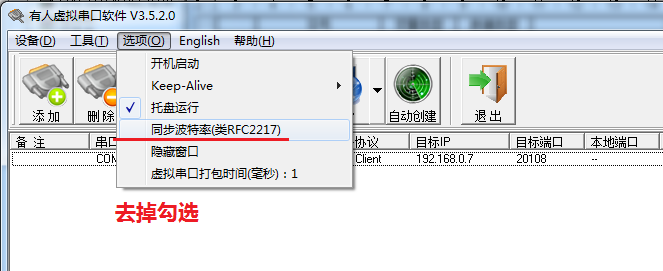

四、禁用同步波特率

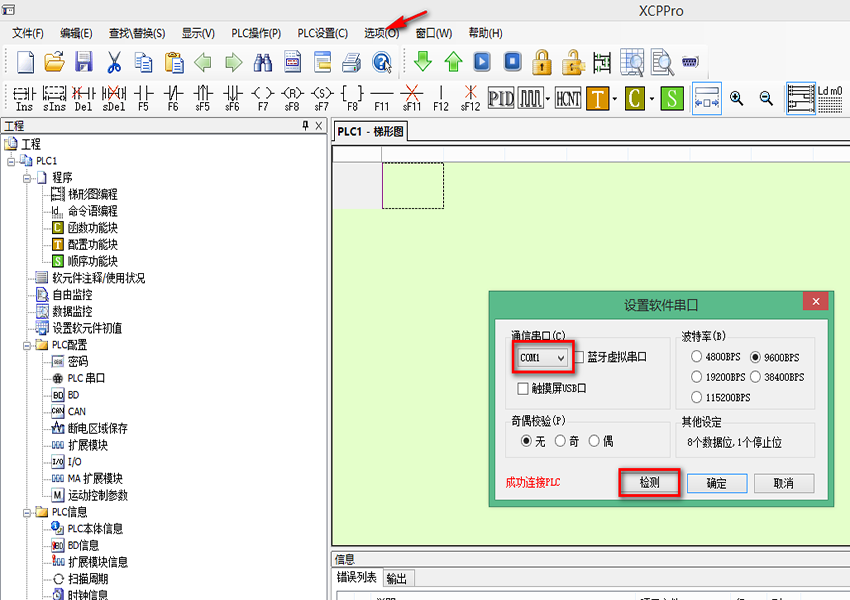

五、打开信捷上位机软件,点击“选项”-“软件串口设置”

选择对应的虚拟COM口,进行检测,会显示成功连接PLC

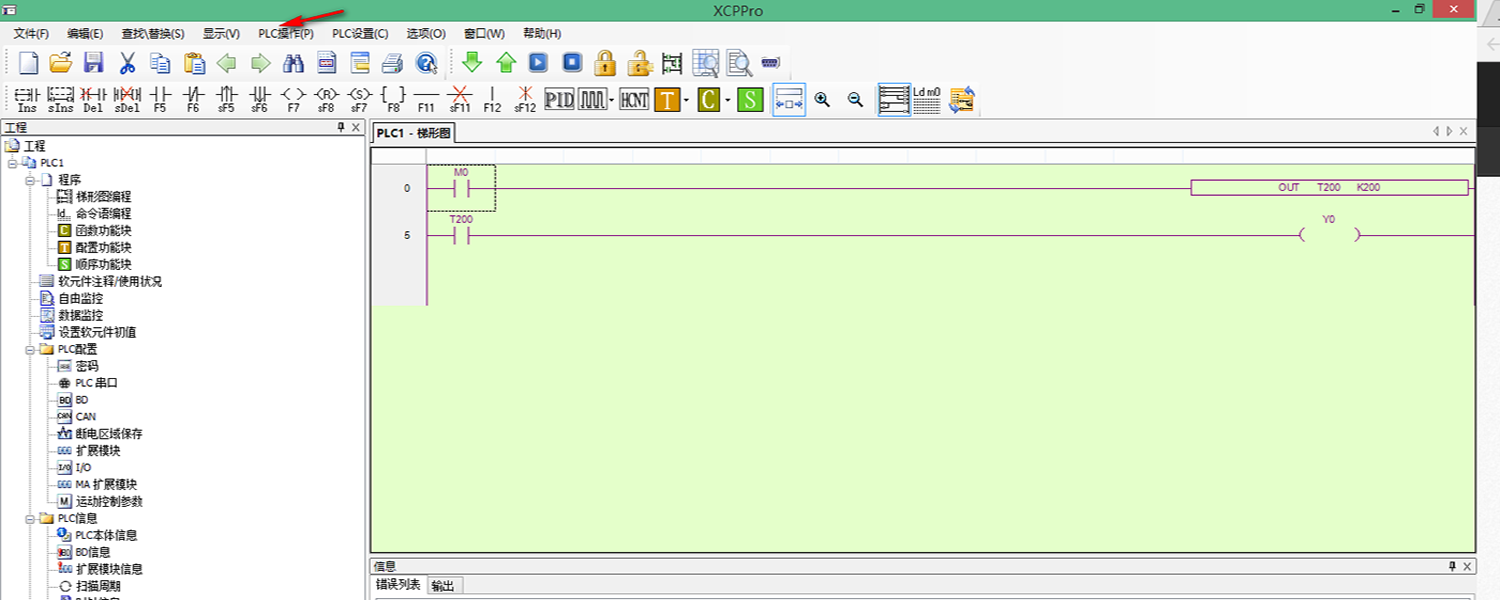

六、点击“PLC操作”-“上传用户程序”,上传成功会显示PLC梯形图。
