USR-TCP232-410S (M4)modbus网关功能测试
2018-12-12


USR-TCP232-410S的modbus网关功能测试

  一、所需资料

软件设计手册:https://www.usr.cn/Download/307.html

说明书:https://www.usr.cn/Download/306.html

设置软件:https://www.usr.cn/Download/208.html

虚拟串口:https://www.usr.cn/product/72.html

 二、步骤

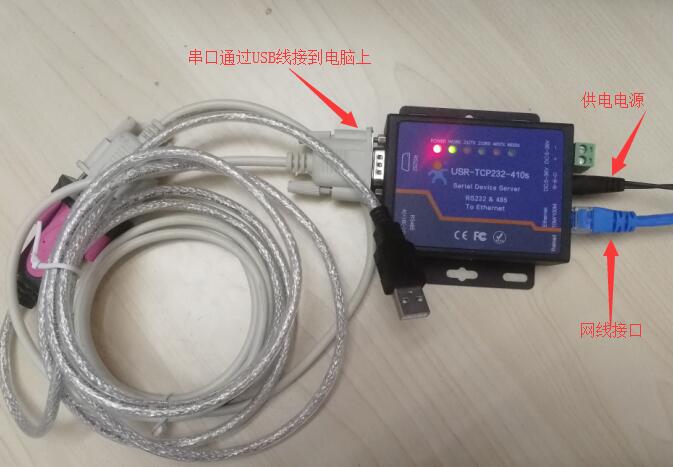

1. 将410S(USR-TCP232-410S,简称 410S下同)的串口通过串口线(或USB 转串口线)与计算机相连接,通过网线将 410 的网口 PC 的网口相连接,检测硬件连接无错误后,接入我们配送的电源适配器,给 410 供电。观察指示灯状态确定410是否正常工作:电源指示灯常亮,工作指示灯闪烁。

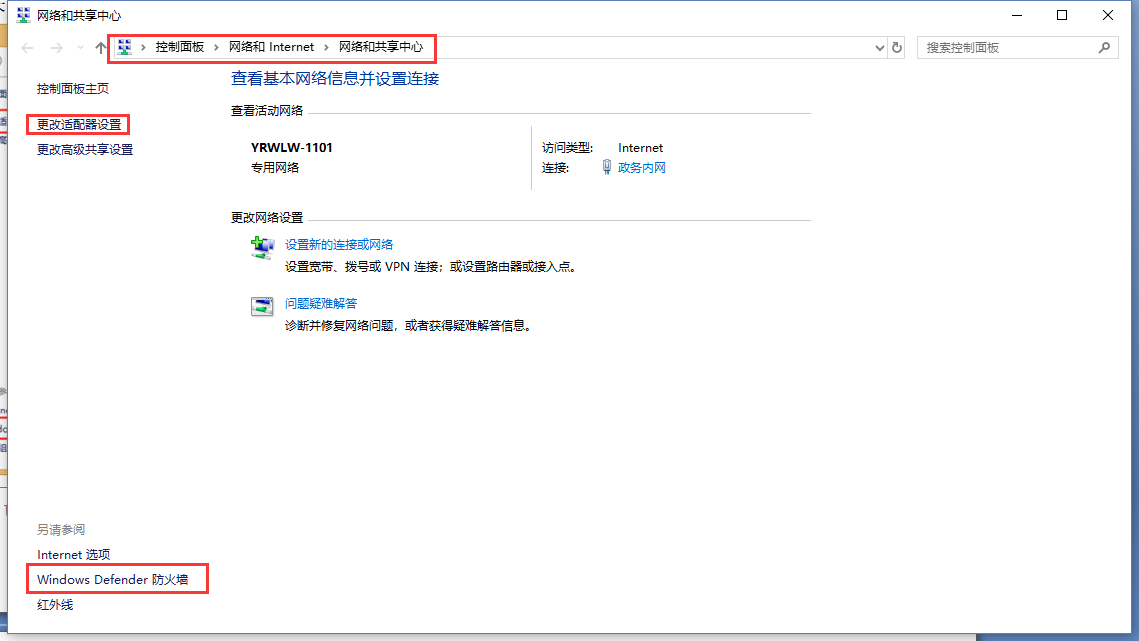

2. 按路径:控制面板》网络和Internet》网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

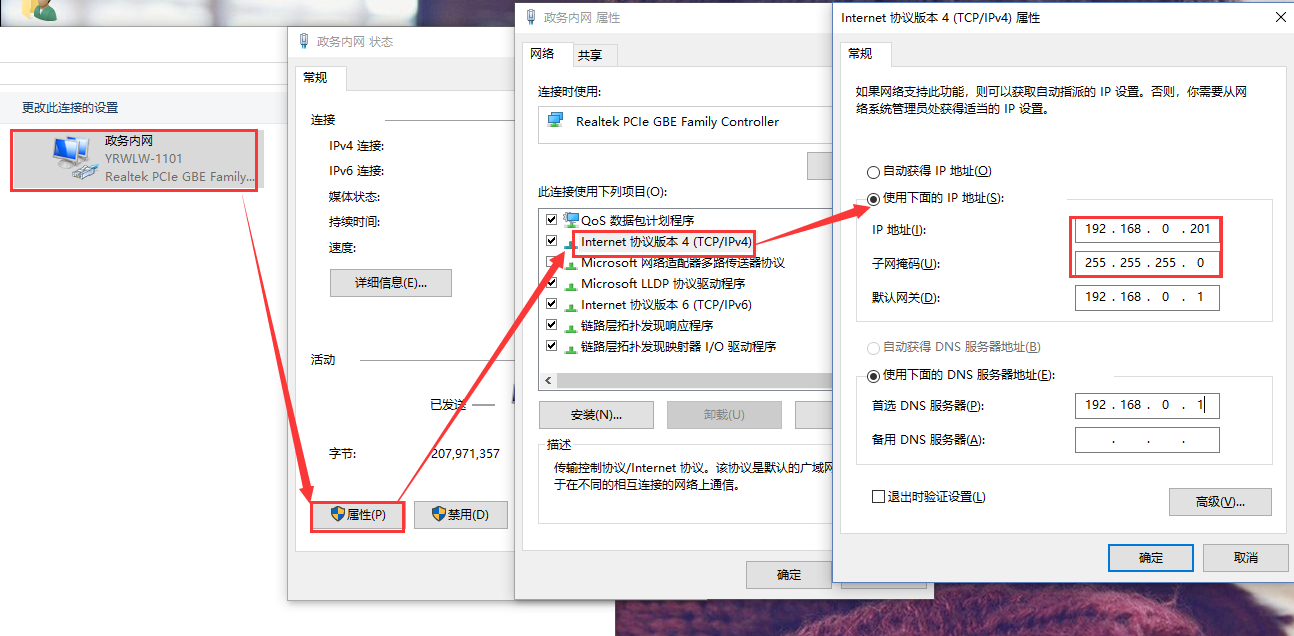

3. 给电脑设置静态IP,要与410S的IP在同一个网段(410S的IP地址出厂默认:192.168.0.7)

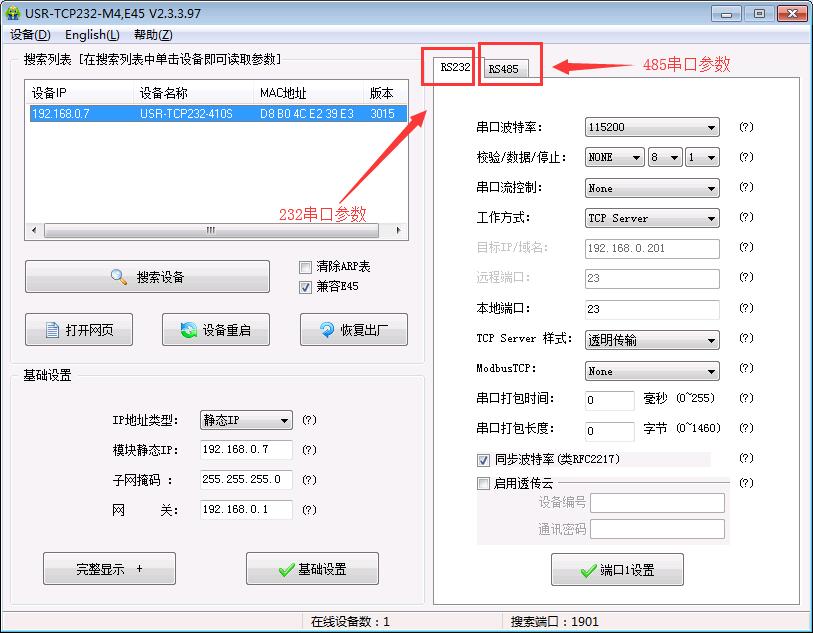

4. 打开设置软件,点击“搜索设备”当搜索列表中出现410的设备后,单击搜索到的设备,查看其配置信息(上图为默认配置信息)。

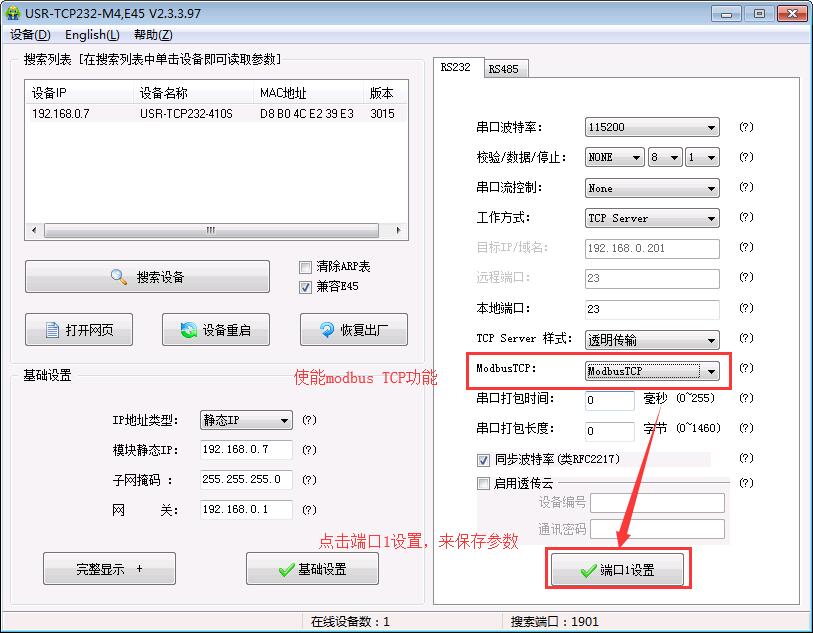

5. 下图中使能modbus TCP功能,设置完成后,重新搜索一次,确认参数是否修改成功

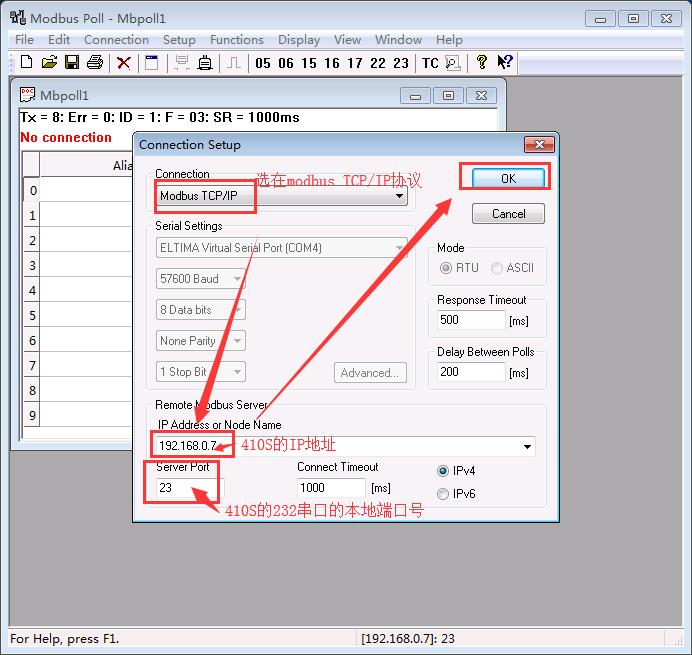

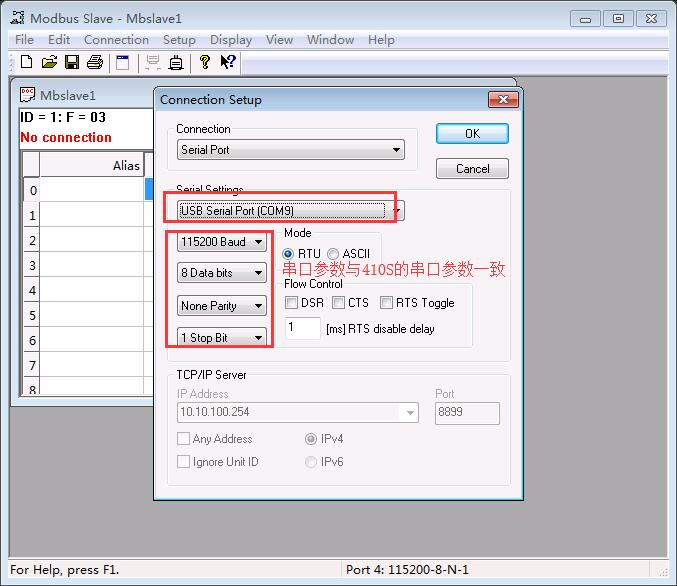

6. 打开modbus poll和modbus slave软件,分别设置参数

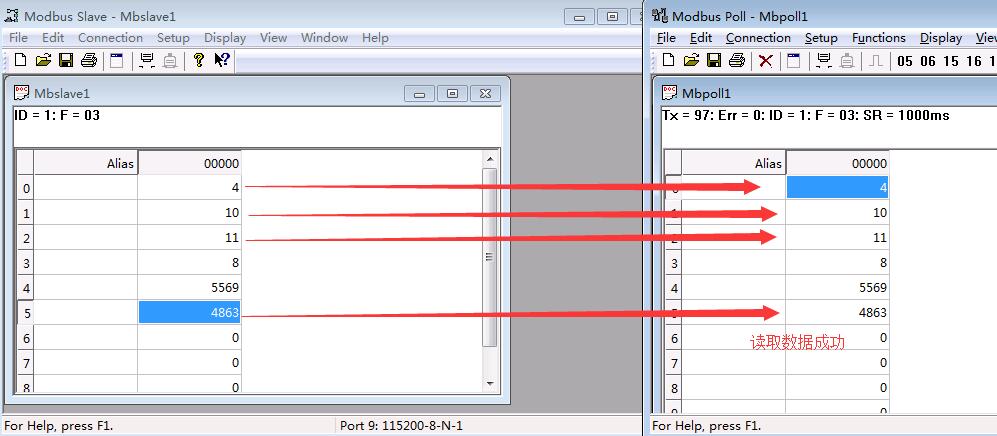

7. 测试结果
