USR-TCP232-410S (H7) modbus 网关功能测试
2022-10-18


USR-TCP232-410S H7 modbus网关功能测试

一、资料下载

1.USR-TCP232-410s-H7 说明书https://www.usr.cn/Down/USR-TCP232-410s-H7-V1.0.1.pdf

2.(新版本)H7系列的设置软件https://www.usr.cn/Download/383.html

3.有人网络调试助手 串口调试助手二合一 USR-TCP232-Test https://www.usr.cn/Download/27.html

二、准备工作

1、USR-TCP232-410S-H7产品  数量1个
2、电源适配器 12V 数量1个
3、网线 数量1根
4、USB-RS485串口线或者USR-232串口线 数量1条(测试用的485)
5、电脑 数量1台

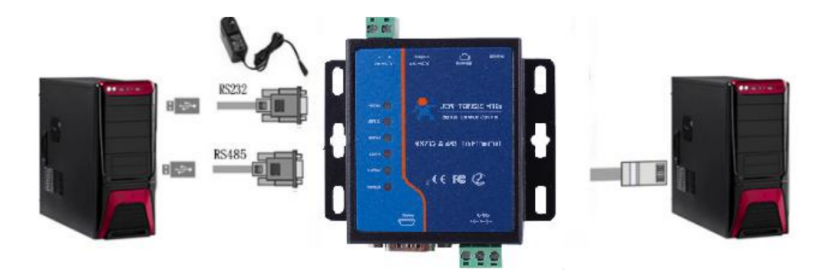

三、连接框图



四、电脑设置

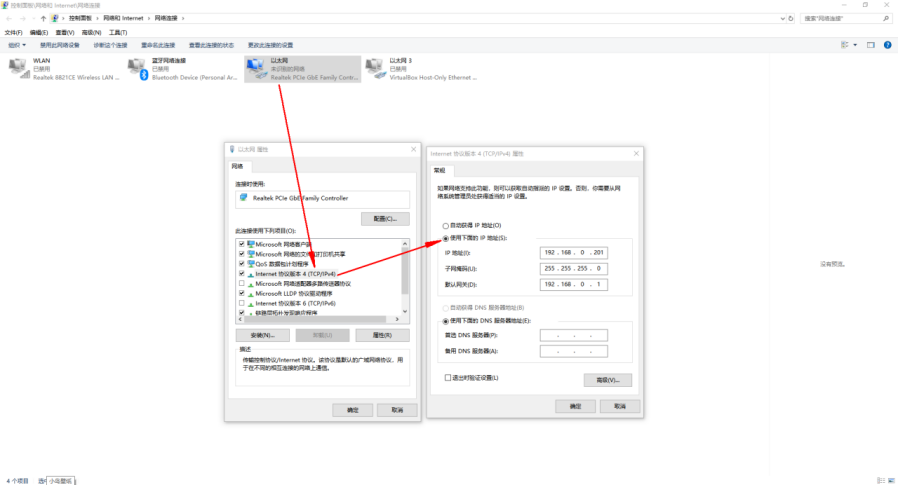

1)电脑本地连接,IP设置和N410s IP同网段,N410默认IP是192.168.0.7,网关192.168.0.1,电脑本地连接IPv4设置静态IP,192.168.0.201,子网掩码255.255.255.0,网关192.168.0.1。禁用其他网卡。

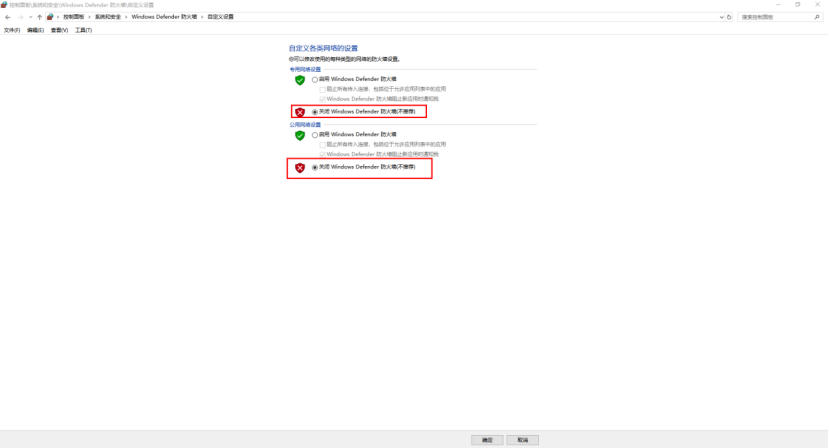

2)电脑关闭防火墙

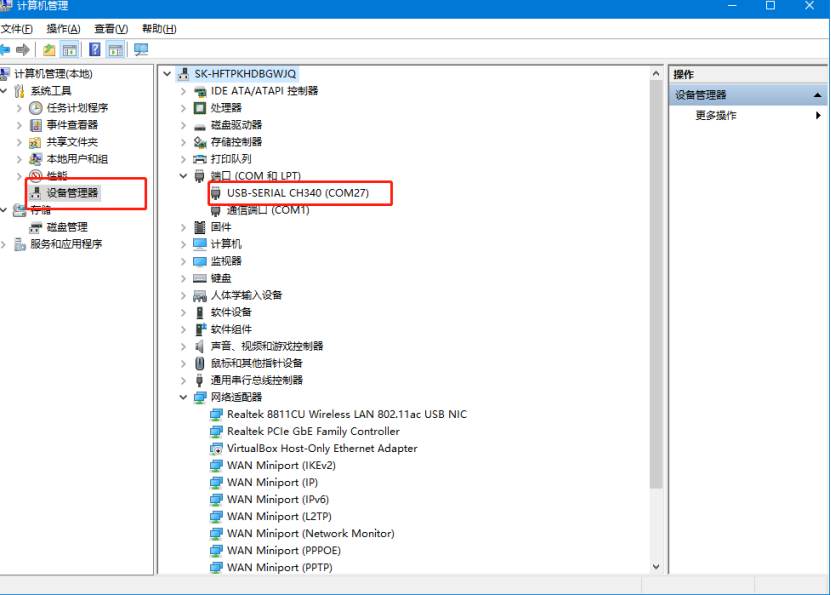

3)检查USR-RS485串口线的COM口号

点击电脑计算机,右击鼠标,点击设备管理器,查看端口,确认USB-RS485串口线的COM口号,有人测试电脑是com27



五、产品参数设置

1、下载并打开H7系列配置软件:

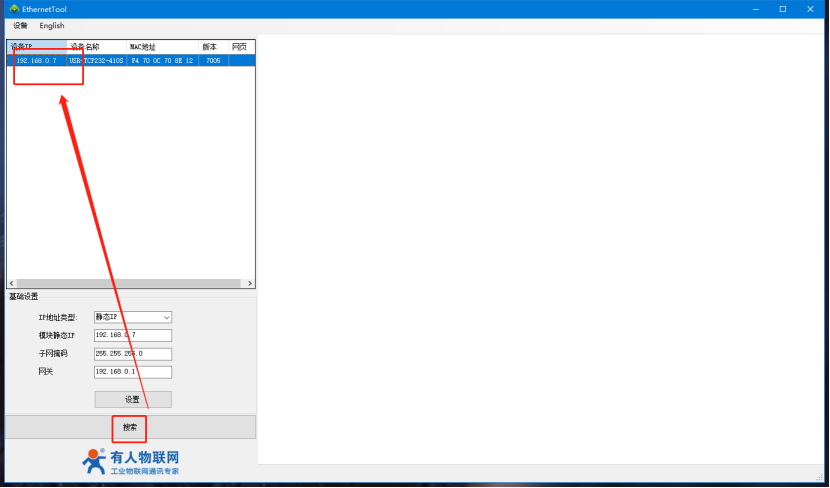

用H7系列配置软件搜索410s设备,单击搜索

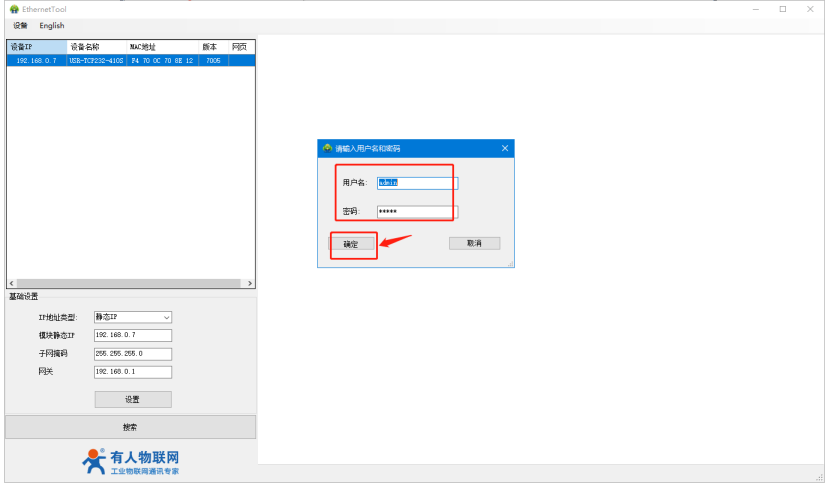

2、登录

输入用户名admin和密码admin,点击确定

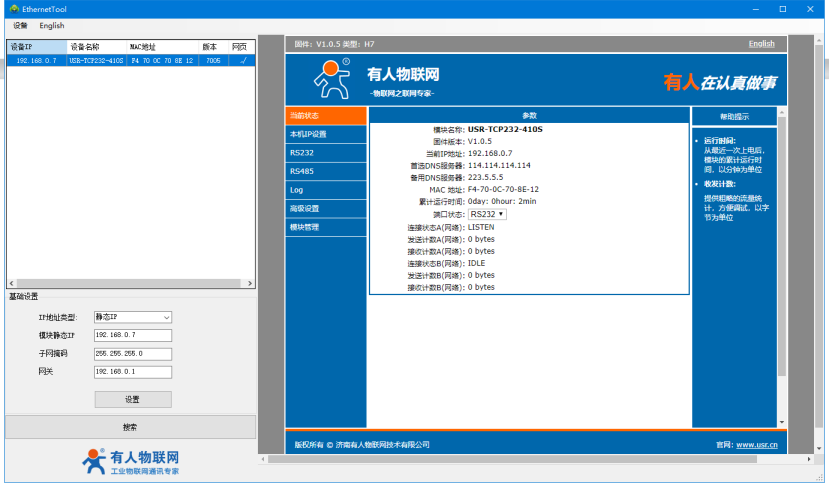

3、单击产品名称显示信息

显示IP 192.168.0.7之后,单击IP,右侧显示410s参数设置页面。



六、数据调试

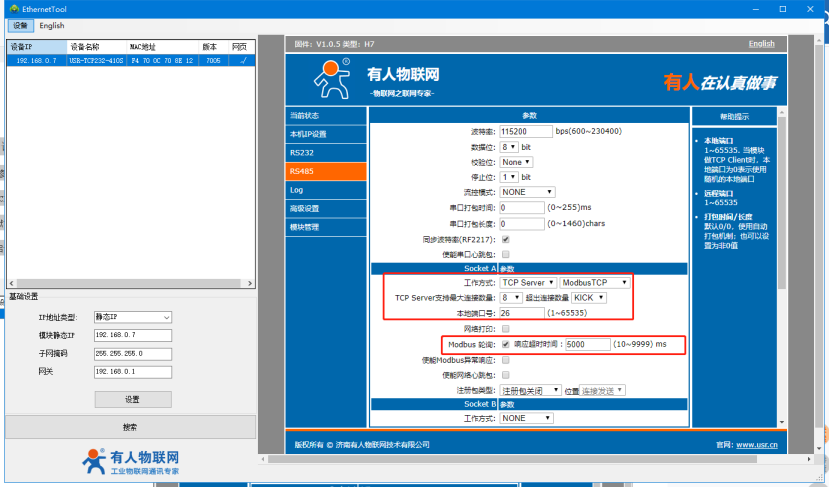

1、MODBUS网关参数设置:

工作方式设置TCP server ModbusTCP,本地端口号默认是26,Modbus TCP轮询默认是关闭,需要勾选开启MODBUS TCP轮询。

轮询超时时间默认是200ms,需要改大,改成5000ms。

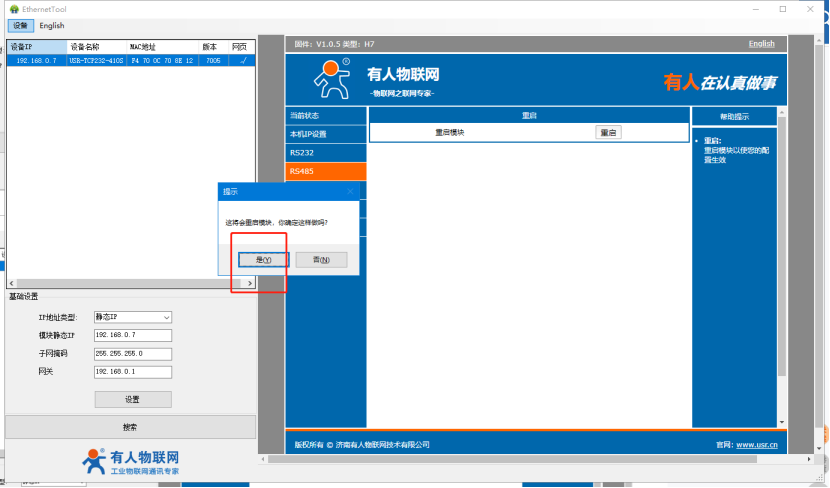

保存参数,重启设备。

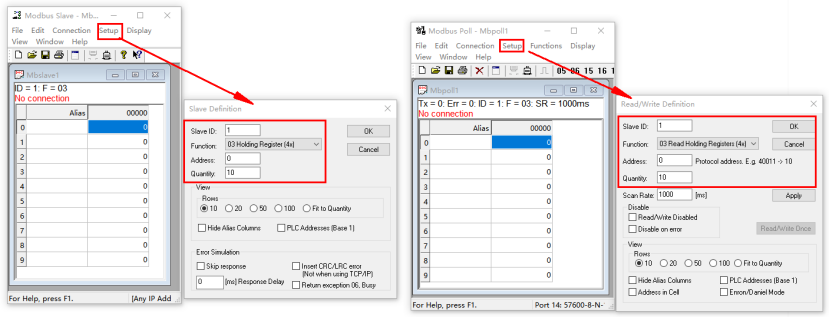

2、MODBUS SLAVE和MODBUS POLL软件设置:

MODBUS SLAVE软件和MODBUS POLL软件的设备ID SLAVE ID需要设置一致,寄存器起始地址和寄存器数量设置一致。举例,我用的是起始地址0,寄存器数量10。用的是03功能码。

SLAVE ID 是1。备注:MODBUS POLL软件有些版本,有一个读写选项,Read/Write Disabled,需要取消勾选。







3、模拟测试用MODBUS SLAVE软件做串口设备,用MODBUS POLL软件做网络端。

MODBUS SLAVE软件设置串口参数,波特率、数据位、停止位、校验位,需要和USR-TCP232-410S的串口参数设置一致。

MODBUS POLL软件设置MODBUS TCP/IP。IP地址填USR-TCP232-410S的IP地址,Server Port填USR-TCP232-410S的端口号23。注意MODBUS POLL软件的3个时间参数,依次是

response Timeout 5000ms

Delay between Polls 1000ms

Connect Timeout 3000ms。



基本通讯测试:

MODBUS SLAVE软件添加1个SLAVE ID,是ID 1

MODBUS POLL软件对应添加1个SLAVE ID,是ID

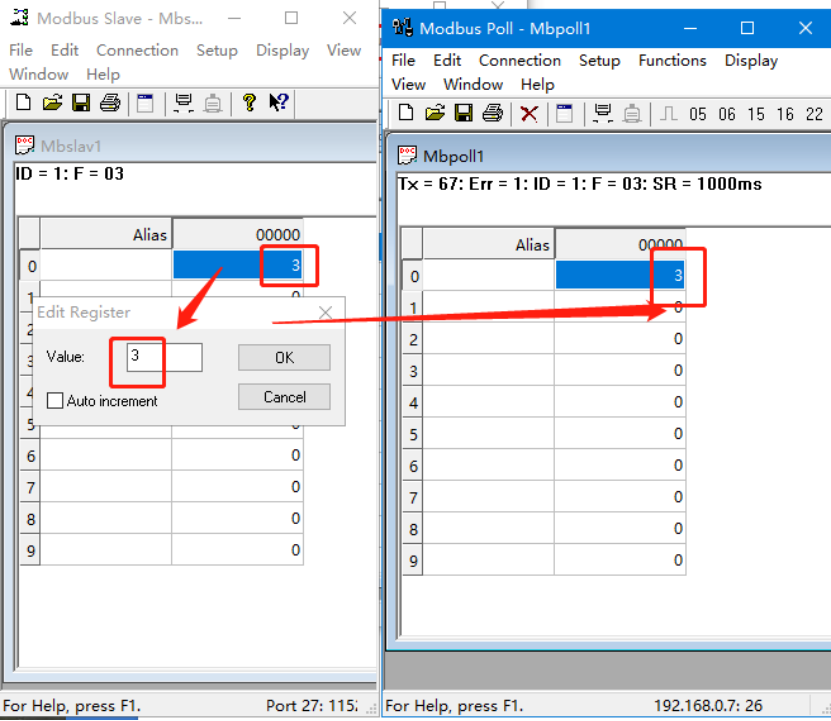

改变每个MODBUS SLAVE软件的数据,对应的MODBUS POLL软件就可以采集到正确的数据。

模拟了网络端下发查询命令,串口回复数据。

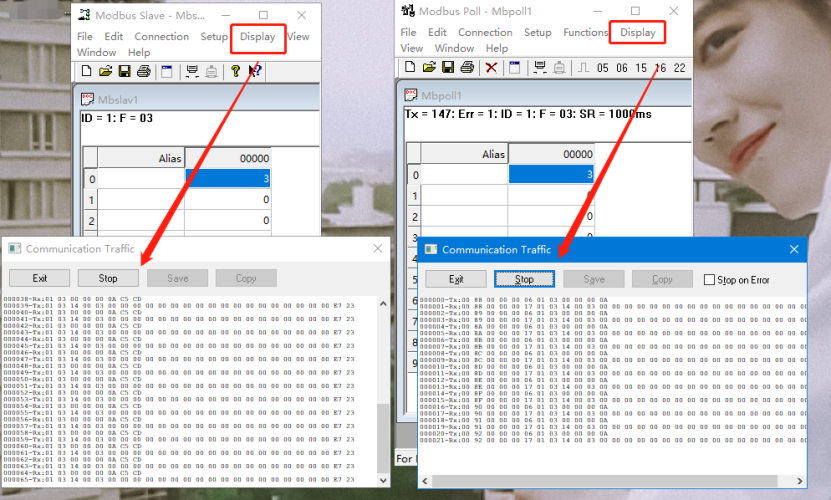

备注:MODBUS SLAVE软件和MODBUS POLL软件的选项Display,点开之后,最下面的Communication Traffic,是两个软件数据监控,可以查看MODBUS 数据,是否正常。

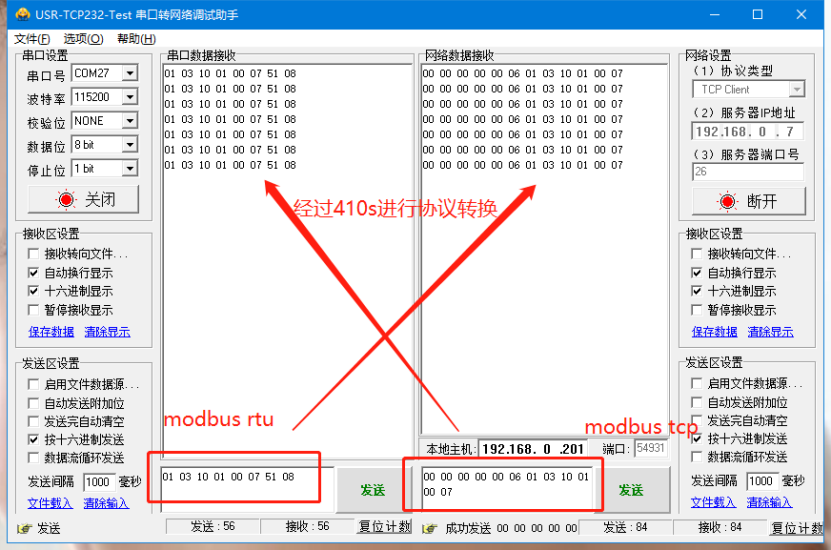

用串口调试助手:

 Modbus rtu和modbus tcp协议区别:Modbus TCP 协议则是在 Modbus RTU 协议上加一个 MBAP 报文头,这个 MBAP 报文头共七个字节长度,除了第五、六个字节外,其余的基本上都是不变(比如,modbus rtu数据是:01 03 10 01 00 07 51 08,modbus tcp数据就是:00 00 00 00 00 06 01 03 10 01 00 07,第五、六个字节为00 06,表示00 06 后面有6个字节)
