串口服务器USR-TCP232-304资料

　　M0设置软件下载连接

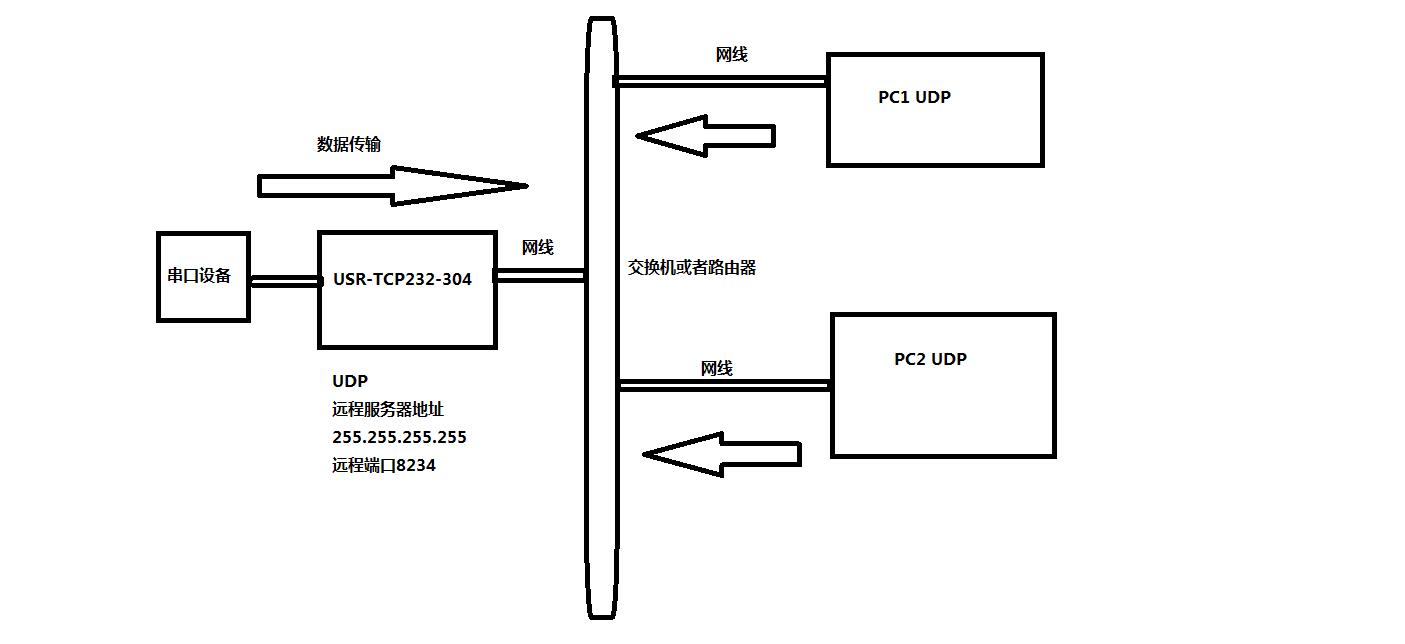

连接框图

　　一、调试方法准备工作：

　　串口服务器USR-TCP232-304使用直流电源适配器5V供电。

　　用USB-RS485串口线接电脑和USR-TCP232-304。

　　304网口用网线连接路由器LAN网口，两个电脑也连接同一个路由器的LAN口或者路由器的wifi。

　　二、参数设置：

　　USR-TCP232-304默认IP是192.168.0.7。因此电脑设置静态IP，192.168.0.201，子网掩码 255.255.255.0，网关192.168.0.1。304网线直连电脑。

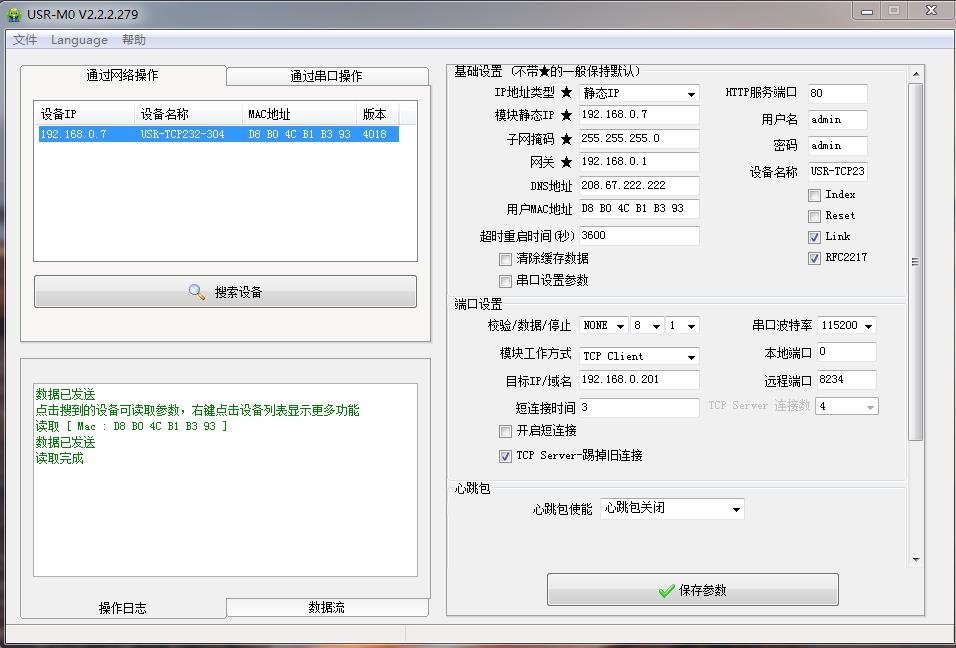

　　1、修改IP获取方式DHCP：

　　用M0设置软件搜索USR-TCP232-304的IP，192.168.0.7，USR-TCP232-304用设置软件将IP获取方式从静态改为DHCP，动态获取IP。

　　

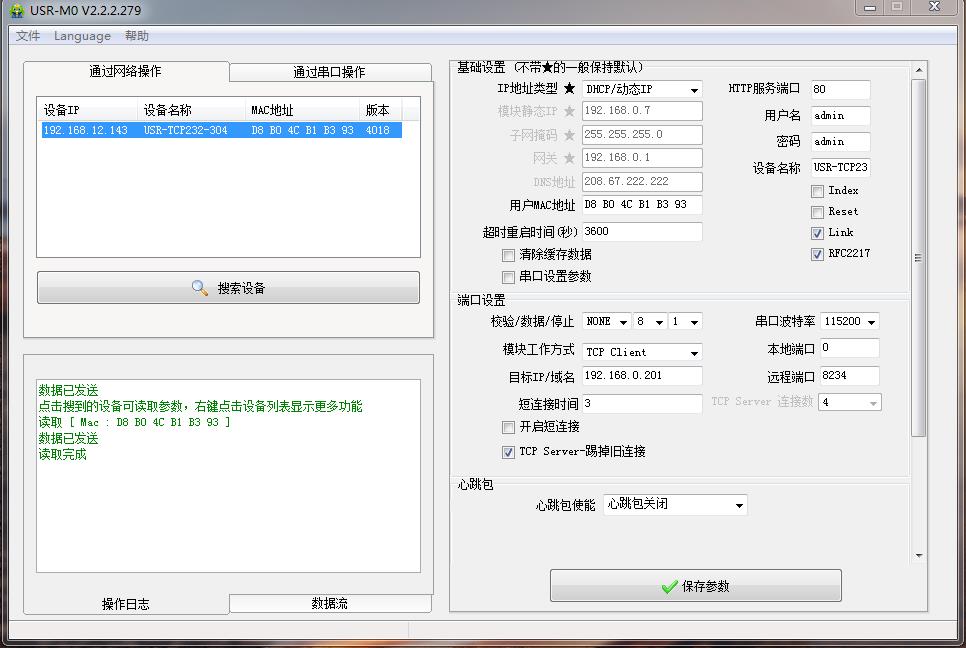

　　2、连接路由器搜索IP：

　　304网口用网线接工业路由器，两个电脑也连接同一个路由器。用M0设置软件搜索USR-TCP232-304的IP 192.168.12.143

　　

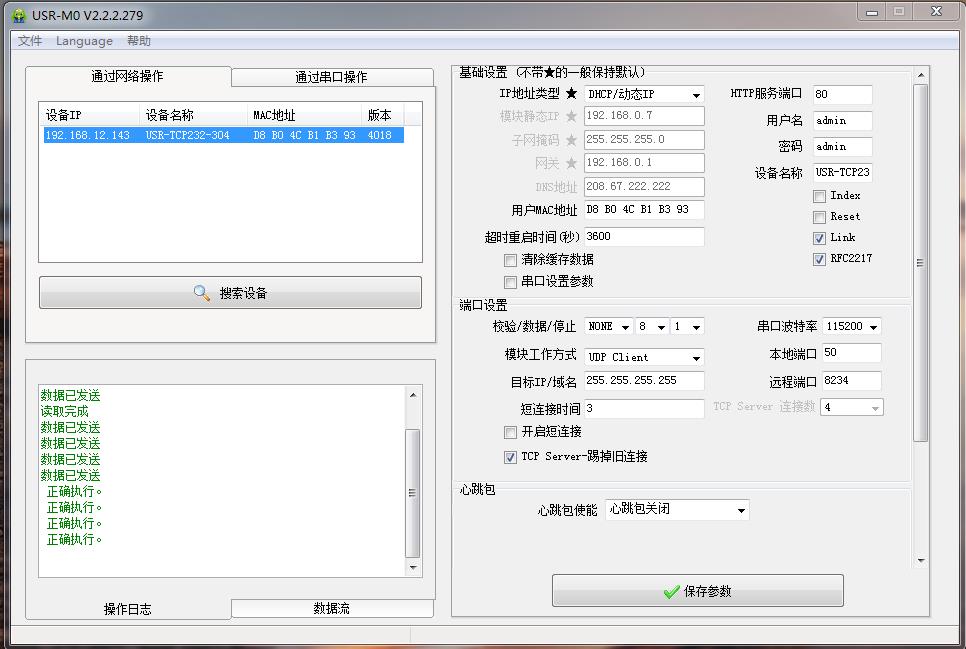

　　3、设置UDP广播参数：

　　USR-TCP232-304 工作方式UDP 目标IP 255.255.255.255 远程端口8234 本地端口50

　　

　　三、数据传输调试：

　　在电脑下载，并安装打开USR-TCP232-TEST 串口网络助手。建立UDP连接，USB-RS485线接第一个电脑，就可以实现304串口和网络之间数据传输。

　　2个电脑和304连接同一个路由器，第二个电脑下载并安装打开USR-TCP232-TEST 串口网络助手，同样建立UDP连接，实现304串口数据通过UDP广播发给2个电脑UDP接收。

　　

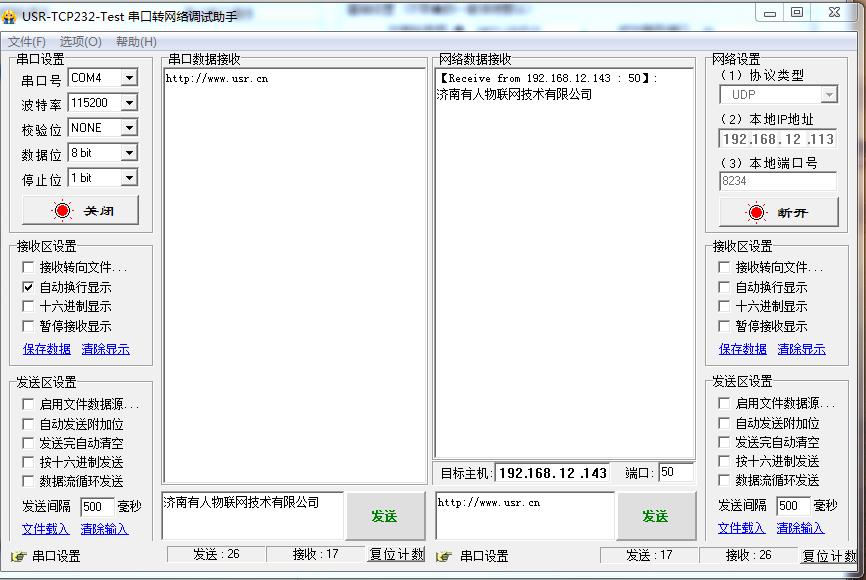

　　第一台电脑的USR-TCP232-TEST软件

　　

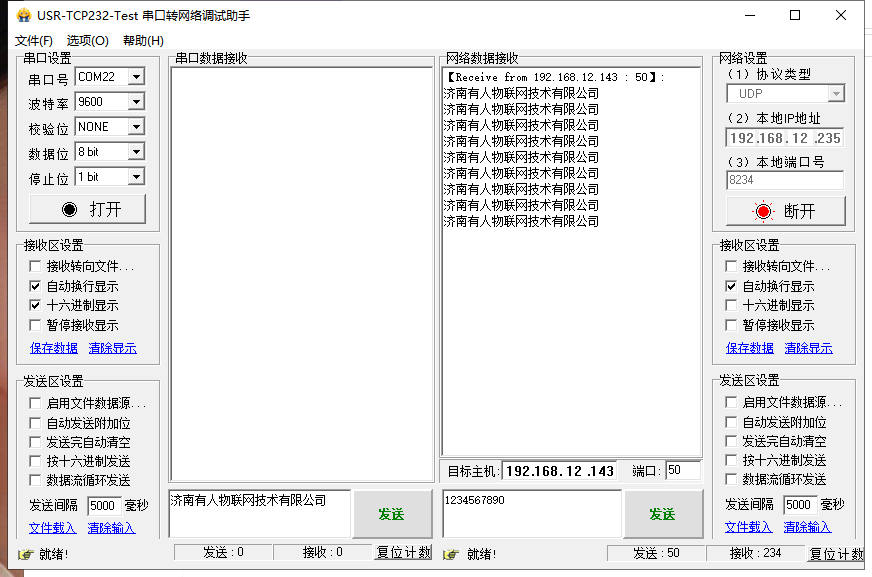

　　第二台电脑的USR-TCP232-TEST软件
