USR-DR301 局域网内与虚拟串口建立通信(新版虚拟串口)
2020-08-11

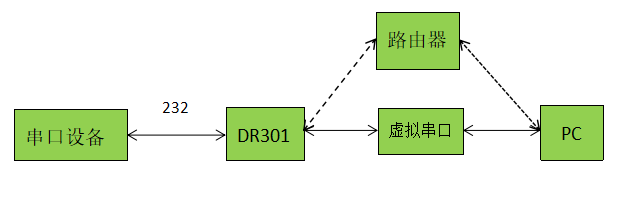

  一、数据流向:


  二、实现功能:

  串口设备与上位机间的数据透传。

  三、资料下载:

  说明书:https://www.usr.cn/Download/900.html

  软件设计手册:https://www.usr.cn/Download/901.html

  设置软件:https://www.usr.cn/Download/257.html

  串口调试助手:https://www.usr.cn/Download/27.html

  虚拟串口:https://www.usr.cn/Download/924.html

  四、测试

  1、将301(USR-DR301,简称301)的串口通过串口线(或USB 转串口线)与pC相连接,通过网线将串口服务器DR301的网口pC的网口相连接,检测硬件连接无错误后,接入我们配送的电源适配器,给301供电。

  2、按路径:控制面板--->网络和Internet--->网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

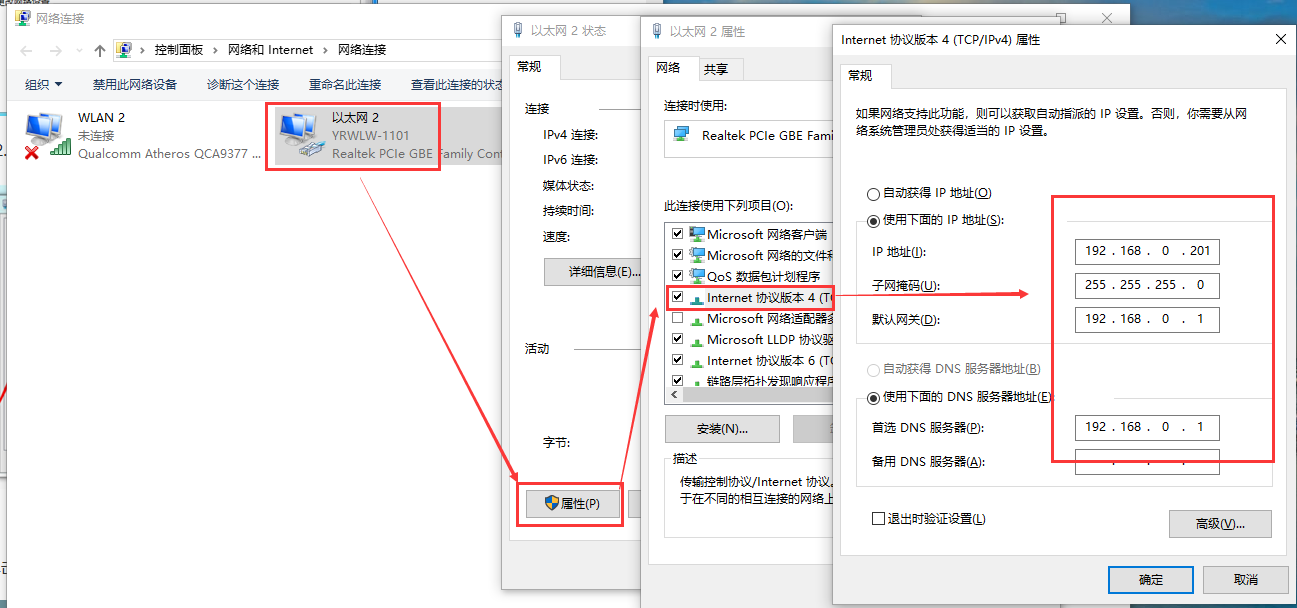

  3、给电脑设置静态Ip,设置成301默认目标Ip:192.168.0.201 。

  301作为TCp Client,虚拟串口作为TCp Server

  4、打开设置软件

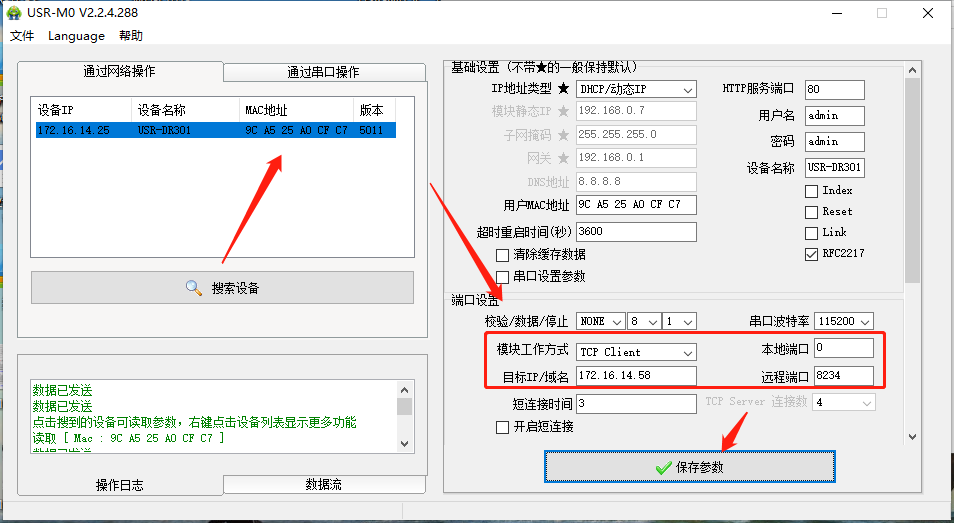

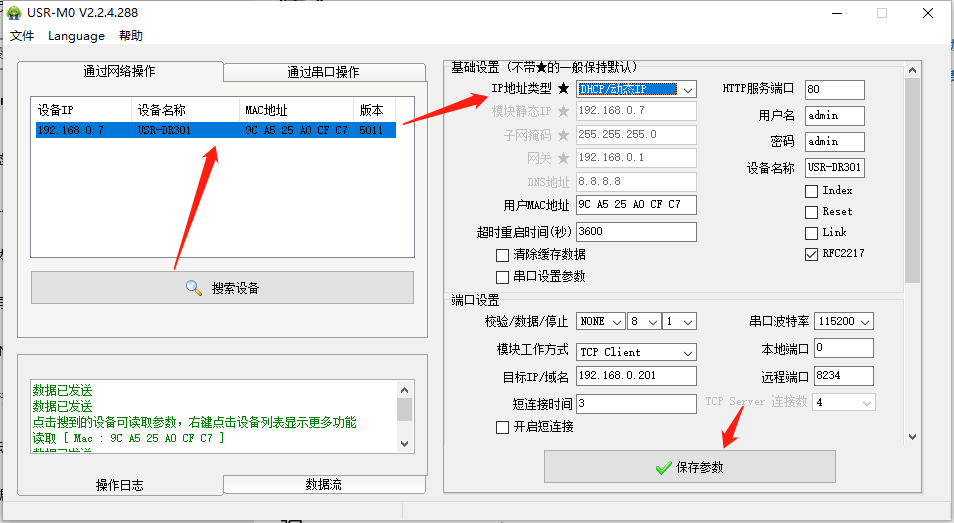

  点击“搜索设备”当搜索列表中出现301的设备后,单击搜索到的设备,右边基础设置,在“Ip地址类型”将静态Ip改为DHCp动态获取,点击保存参数。


  5、301和pC均连接同一个路由器,点击“搜索设备”,可以看到,301的Ip为路由器分配的Ip:172.16.14.25。

  模块工作方式:TCp Client

  本地端口:0

  目标Ip/域名:172.16.14.58(此时pC的Ip)

  远程端口:8234(此时pC的端口)

  TCp CLIENT的远程Ip=TCp SERVER的本地Ip

  TCp CLIENT的目标端口=TCp SERVER的本地端口(这个端口可以随意设置,只要不是特殊端口或重复端口就可以)

  设置完参数后点击保存参数。

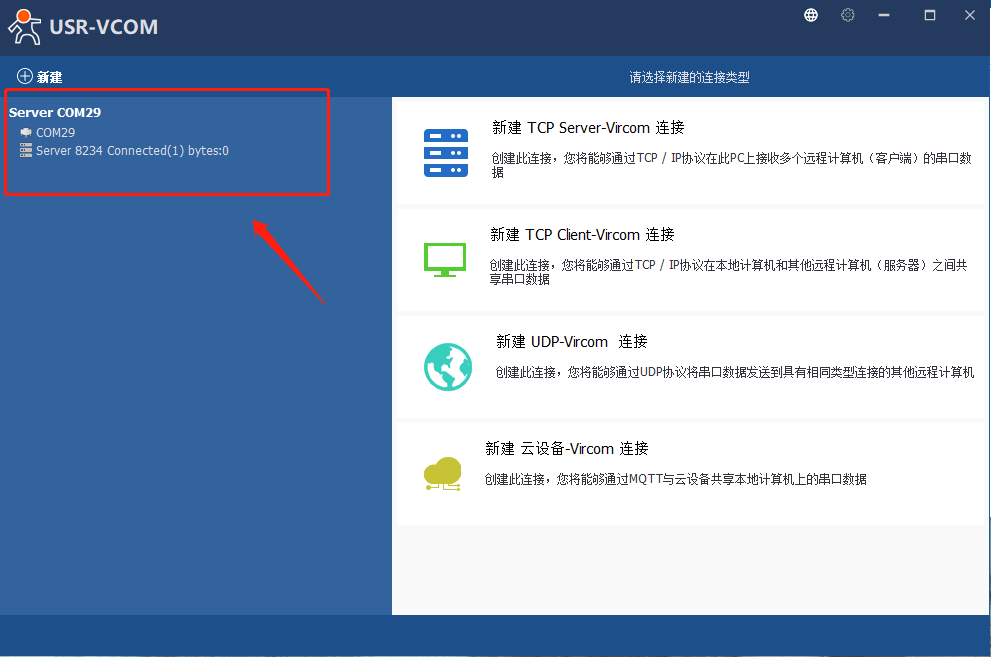

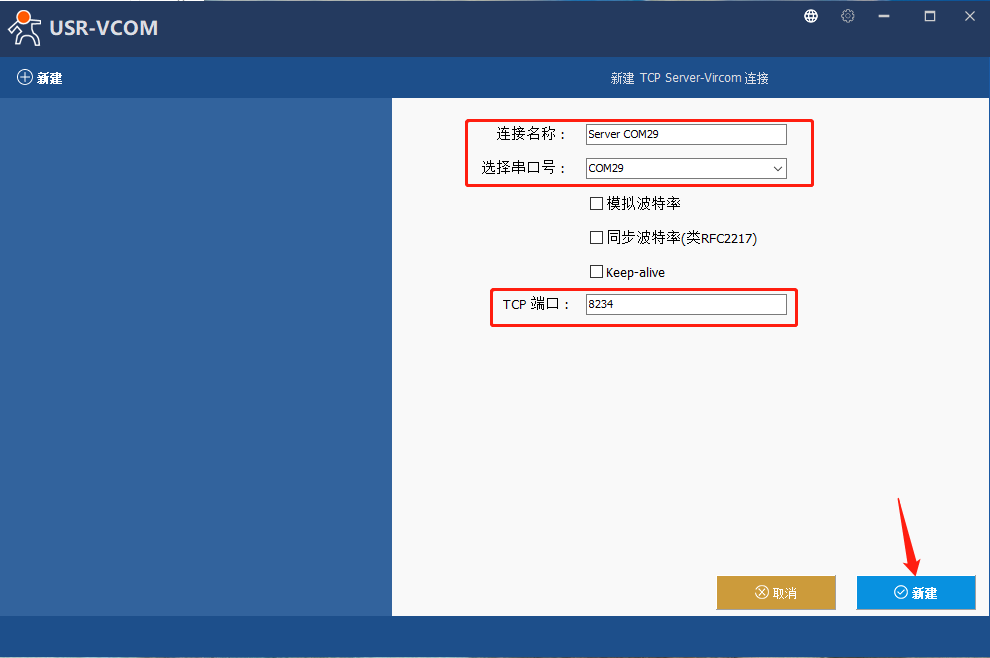

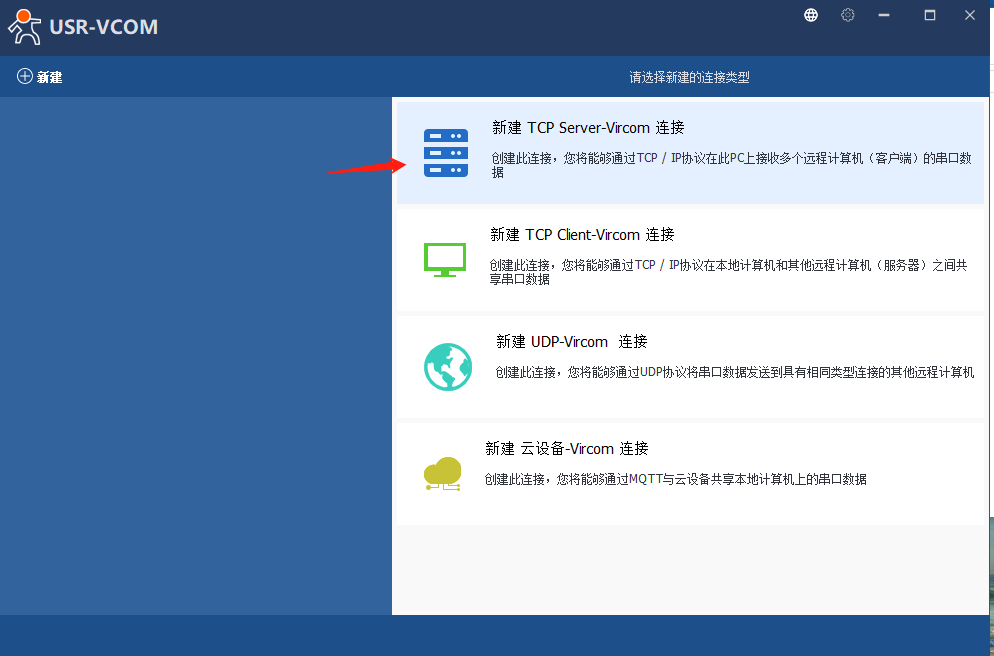

  6、打开虚拟串口软件,点击“新建TCpServer-Vircom连接”,选择新的串口号(为了避免串口冲突,尽量往大选),此处以COM29为例,TCp端口设为8234,点击新建,可以看到自己刚刚创建的虚拟串口。

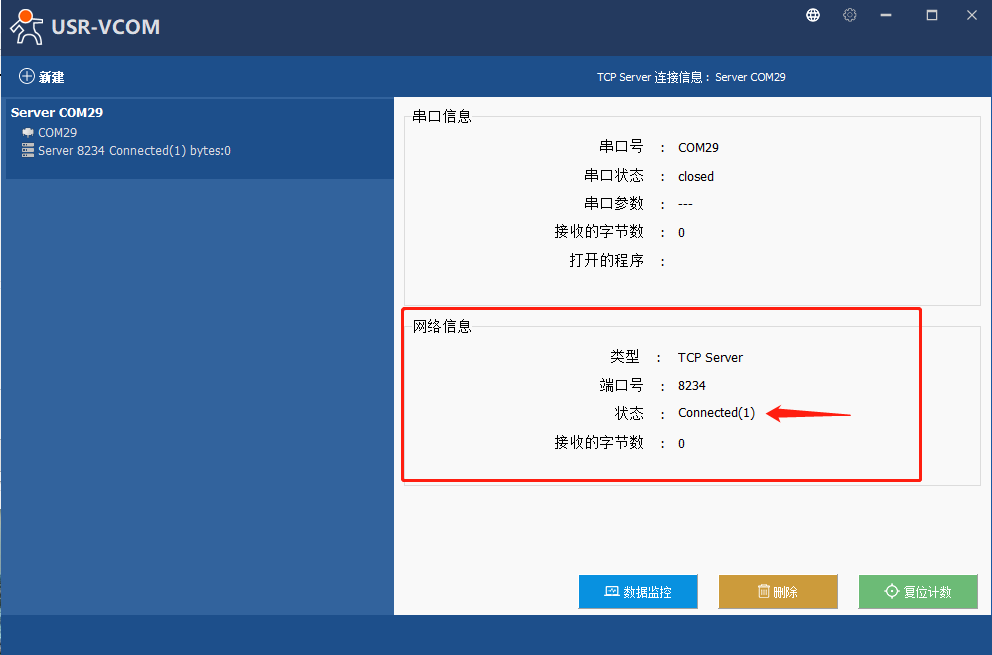

  7、点击新建立的虚拟串口,可以看到网络信息状态显示Connected(1),代表已经建立连接。

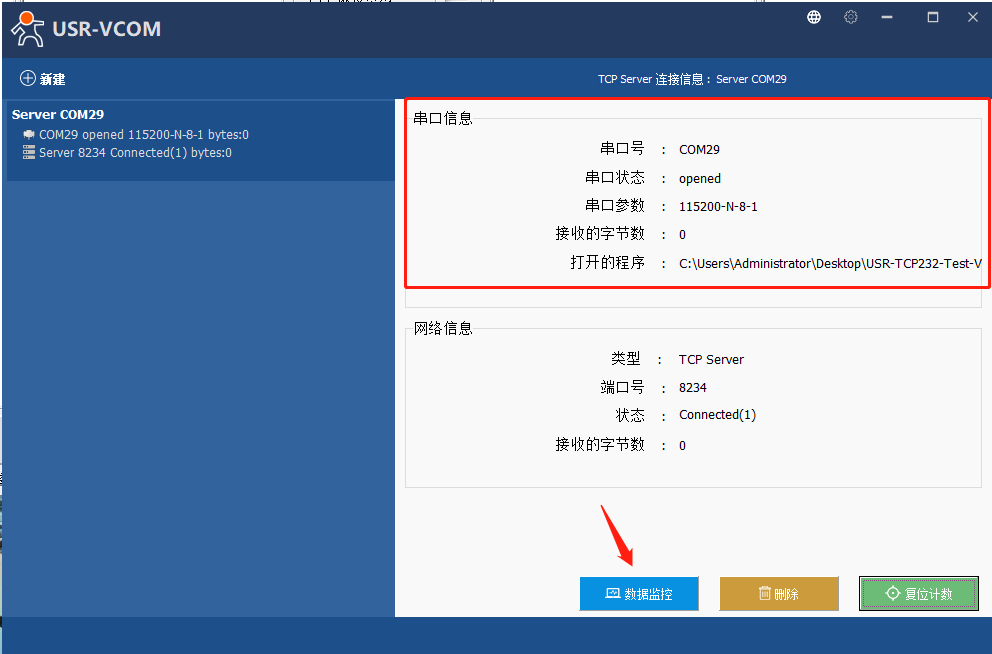

  8、打开两个串口调试助手软件,串口端选择正确的串口(设备插在电脑上所识别到的COM口可在设备管理器--端口处查看)以及串口参数,301出厂默认115200,N,8,1。打开创建的虚拟串口后,虚拟串口界面显示串口信息为:Opened。

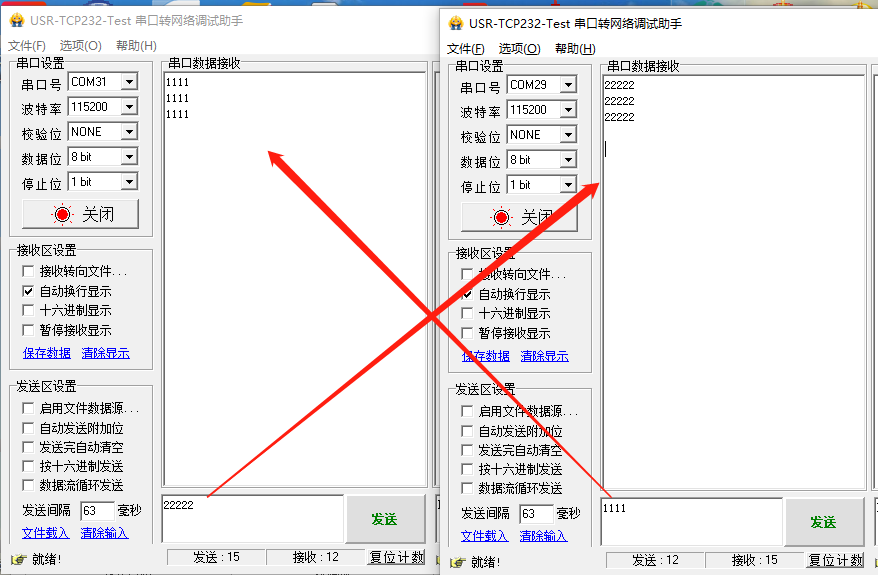

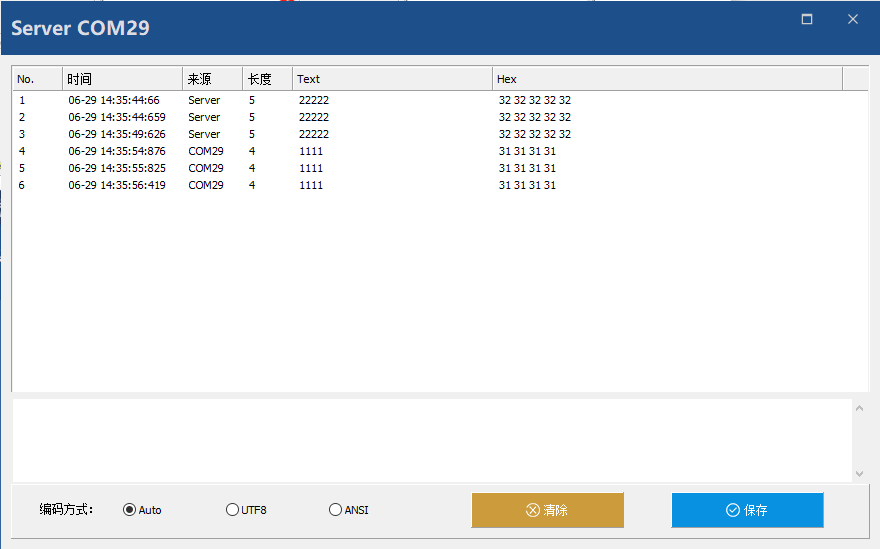

  9、点击“数据监控”,即可监控我们所发送的具体数据,具体测试截图如下:


  301作为TCp Server,虚拟串口作为TCp Client

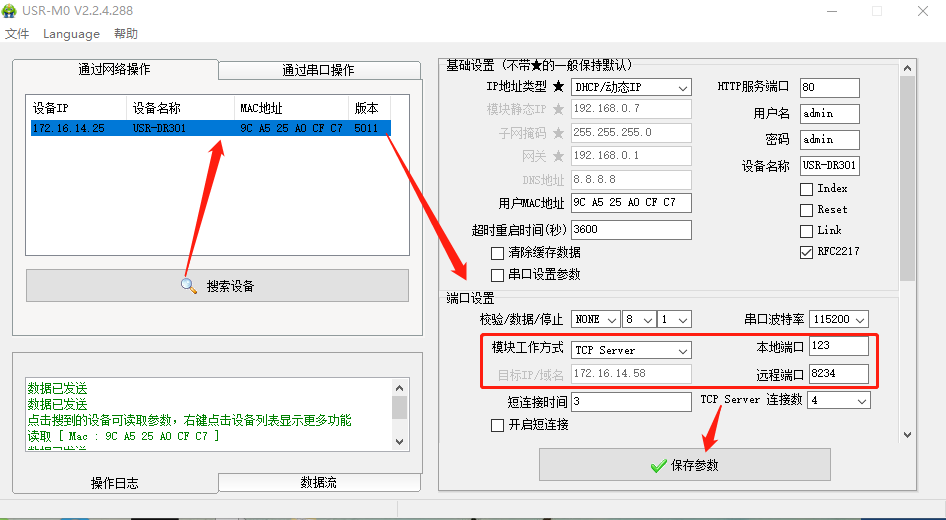

  10、301和pC均连接同一个路由器,点击“搜索设备”,可以看到,301的Ip为路由器分配的Ip:172.16.14.25。

  模块工作方式:TCp Server

  本地端口:123

  目标Ip/域名:不用填写

  远程端口:8234

  TCp CLIENT的远程Ip=TCp SERVER的本地Ip

  TCp CLIENT的目标端口=TCp SERVER的本地端口(这个端口可以随意设置,只要不是特殊端口或重复端口就可以)

  设置完参数后点击保存参数。

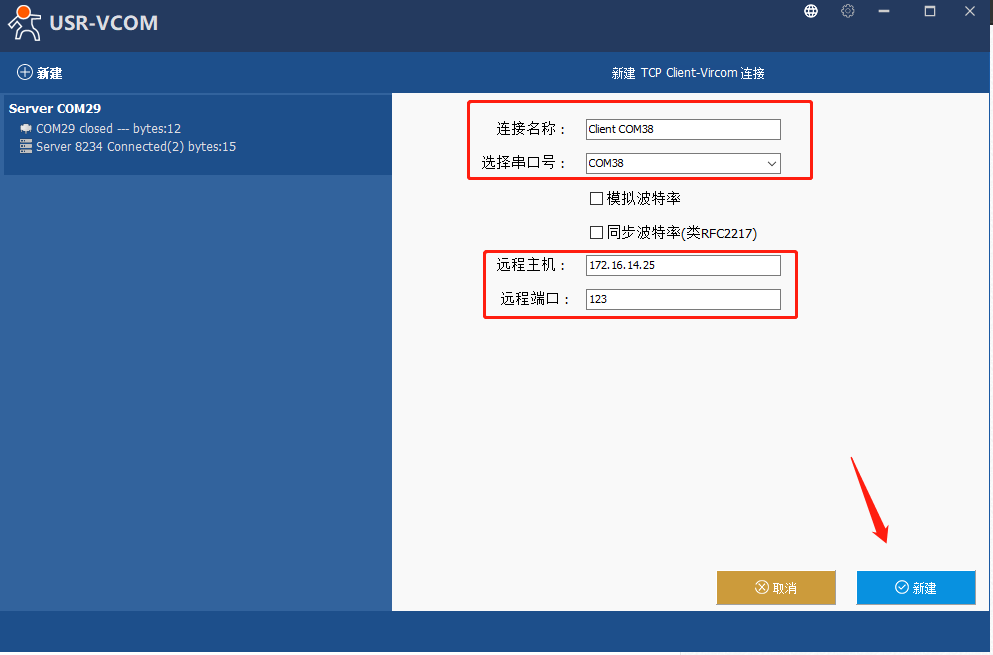

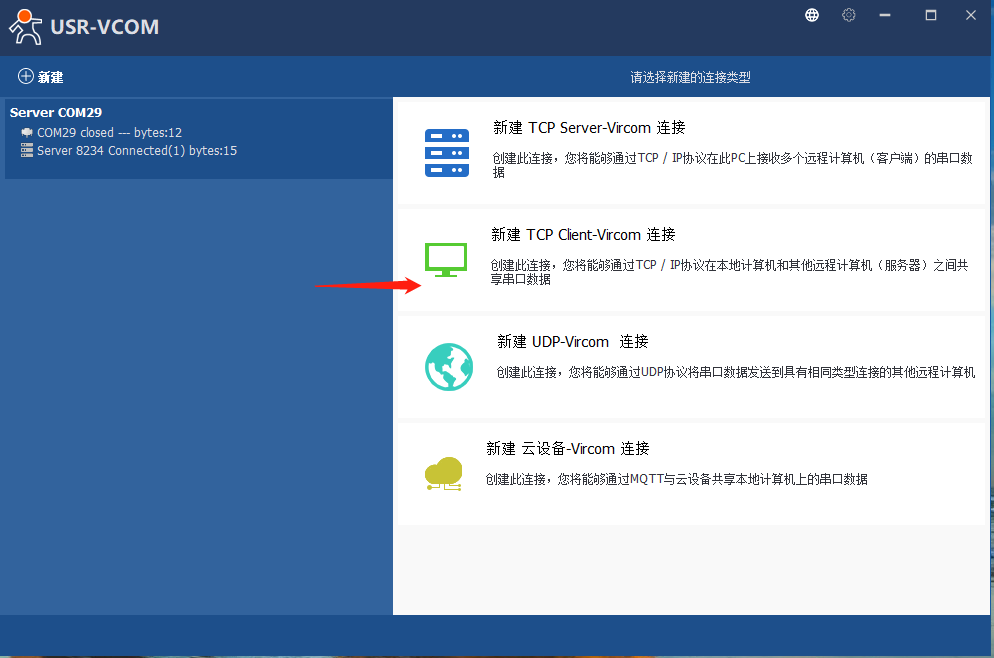

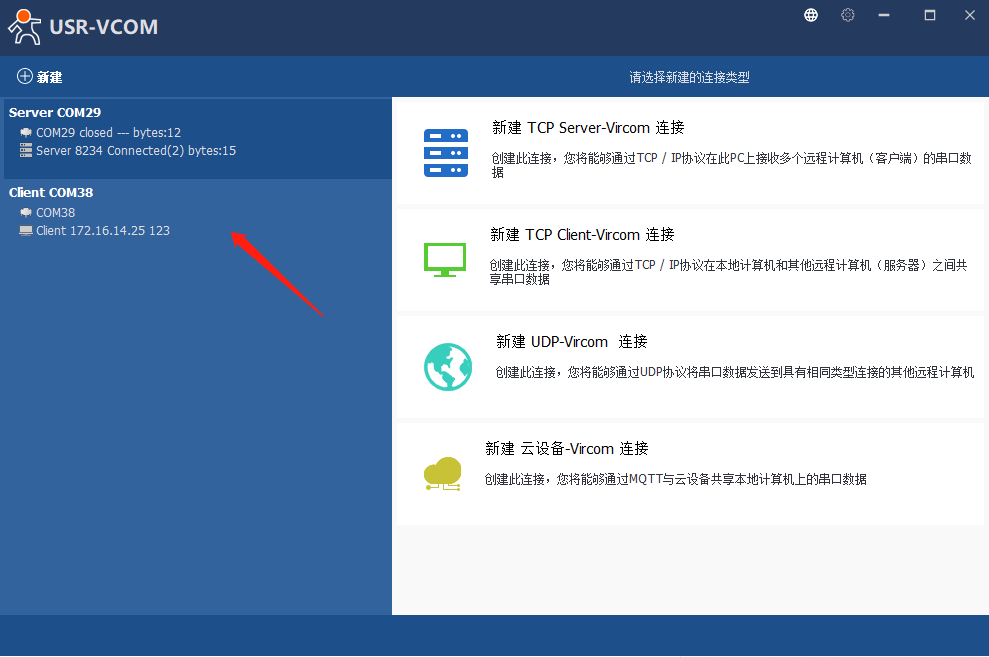

  11、打开虚拟串口软件,点击“新建TCp Client-Vircom连接”,选择新的串口号(为了避免串口冲突,尽量往大选),此处以COM38为例,远程主机:172.16.14.25(路由器分配给301的Ip),远程端口设为123,点击新建,可以看到自己刚刚创建的虚拟串口。

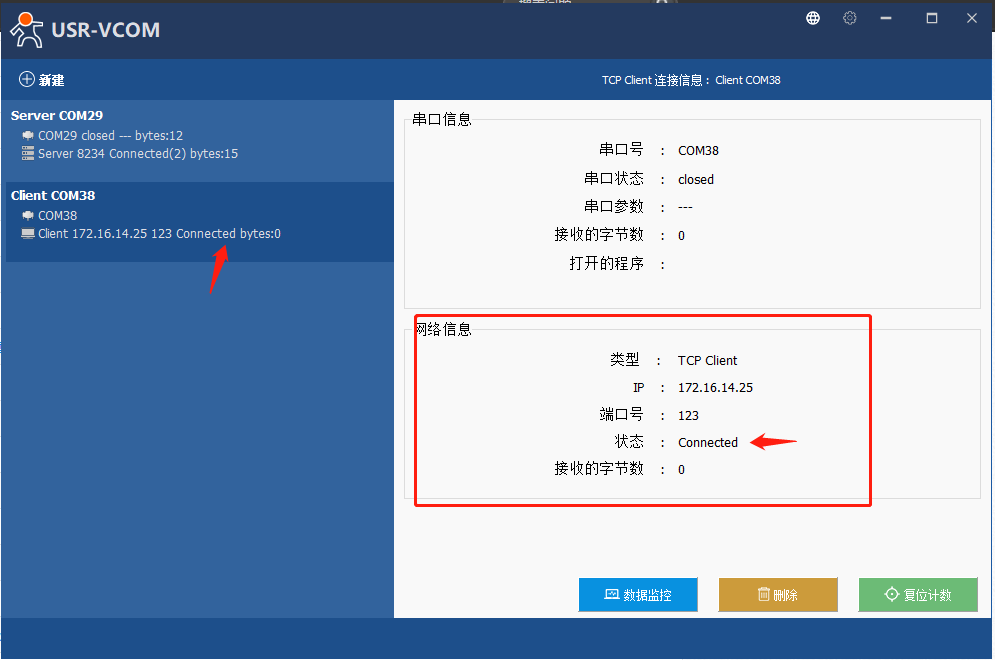

  12、点击新建立的虚拟串口,可以看到网络信息状态显示Connected,代表已经建立连接。

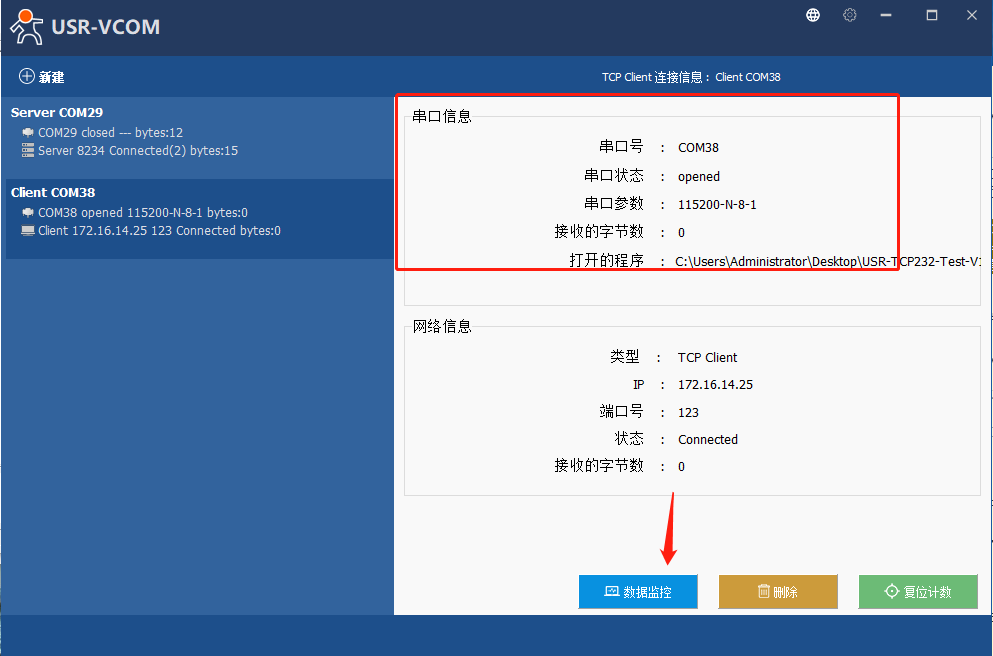

  13、打开两个串口调试助手软件,串口端选择正确的串口(设备插在电脑上所识别到的COM口可在设备管理器--端口处查看)以及串口参数,301出厂默认115200,N,8,1。打开创建的虚拟串口后,虚拟串口界面显示串口信息为:Opened。

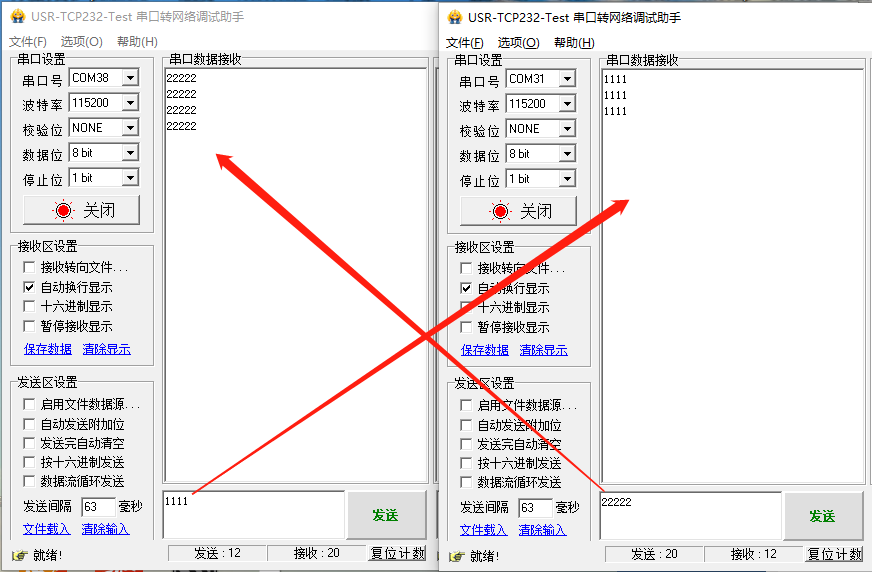

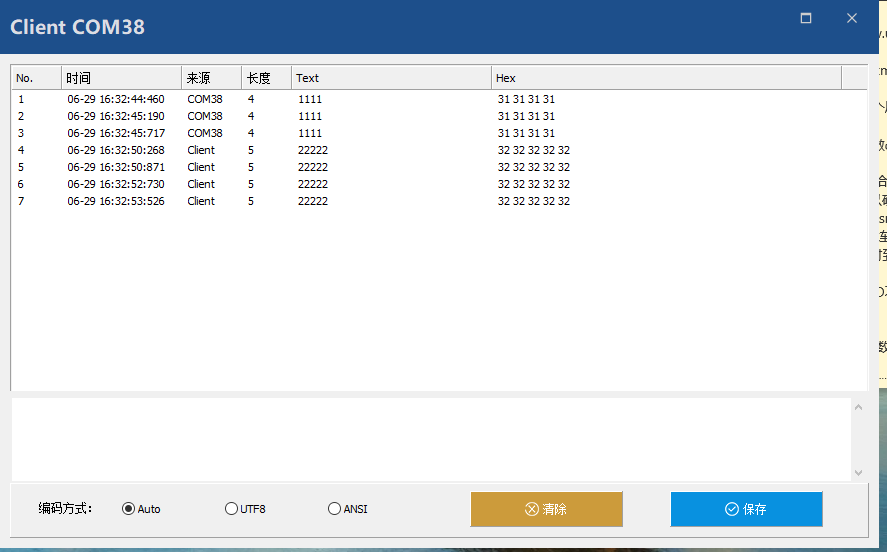

  14、点击“数据监控”,即可监控我们所发送的具体数据,具体测试截图如下:
