问题简单描述

1.      如何使用USR-VCOM创建虚拟串口？

2.      如何与虚拟串口进行简单的通讯测试？

资料下载

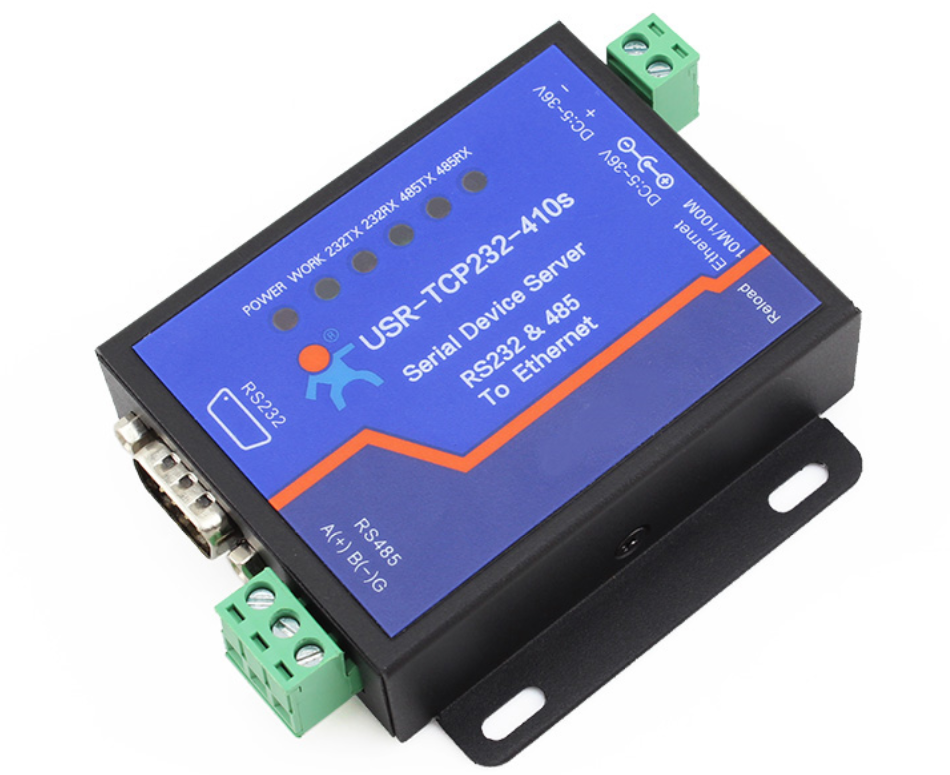

本文档的测试方案以USR-TCP232-410S为例，其他产品的测试方法基本一致。

请先下载下面所需的测试软件：

虚拟串口软件 http://www.usr.cn/Download/31.html

M4系列设置软件 http://www.usr.cn/Download/230.html

网络助手、串口助手二合一软件 http://www.usr.cn/Download/27.html

测试

1.      硬件连接方法

静态IP：电脑串口——Usb转232——USR-TCP232-410S串口服务器——网线——电脑网口

DHCP：电脑串口——Usb转232——USR-TCP232-410S串口服务器——网线——交换机（和电脑同一网段）

2.      电脑配置

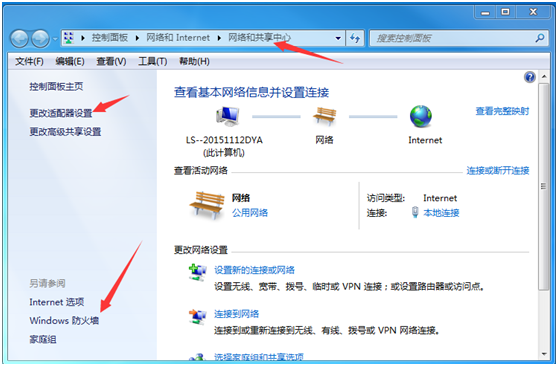

按路径：控制面板——网络和Internet——网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡，并关闭电脑杀毒软件。

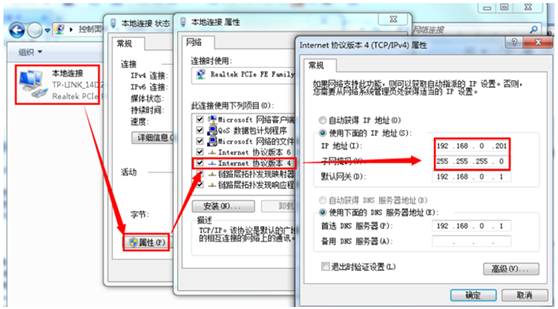

给电脑设置静态IP，设置成410S默认连接的IP：192.168.0.201

3.      设置查看410S的参数

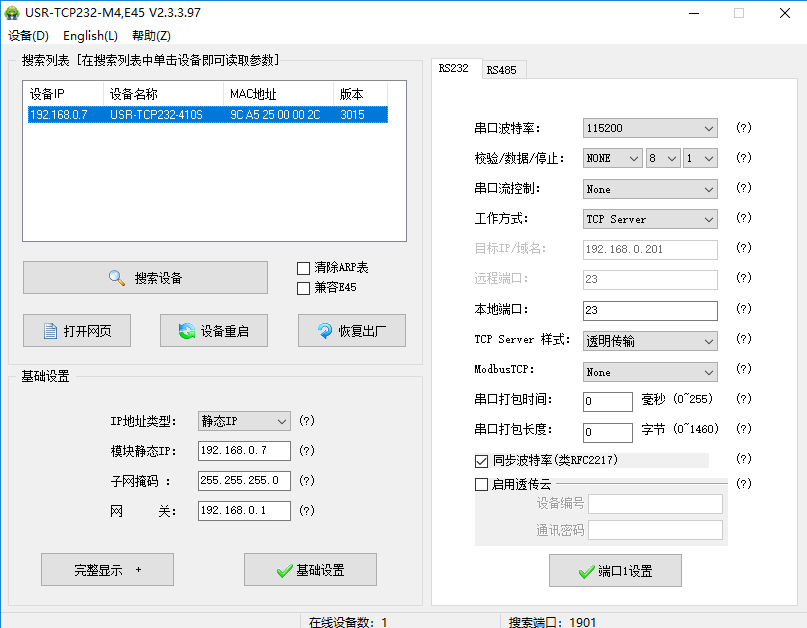

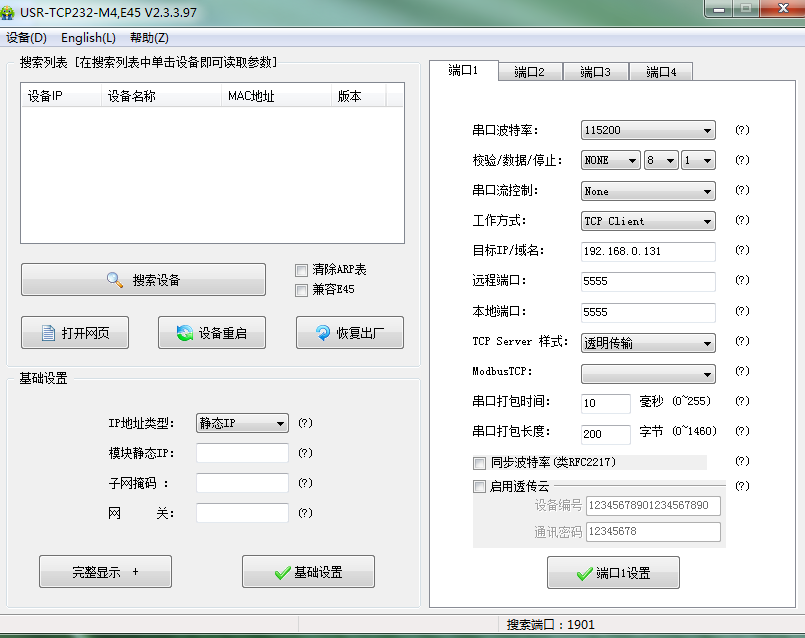

点击“搜索设备”，当搜索列表中出现410S的设备后，单击搜索到的设备，查看其配置信息(下图为默认配置信息)。

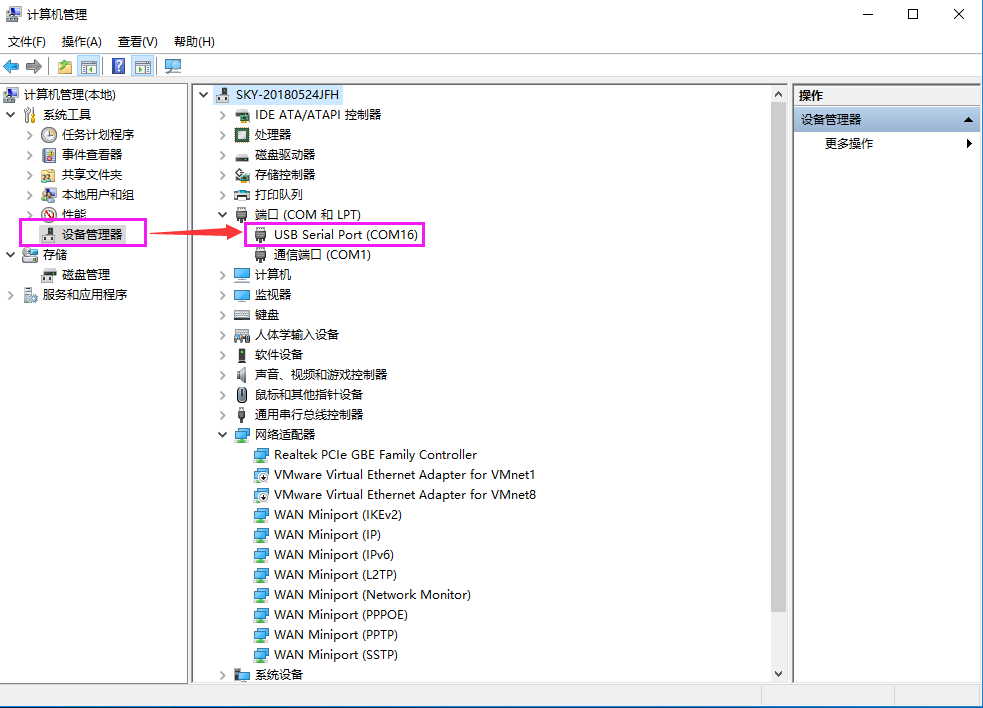

4.      查看串口号

在设备管理器中查看端口信息，确定410S串口使用的串口号，如下图所示电脑端口号为COM16。



5.      创建虚拟串口

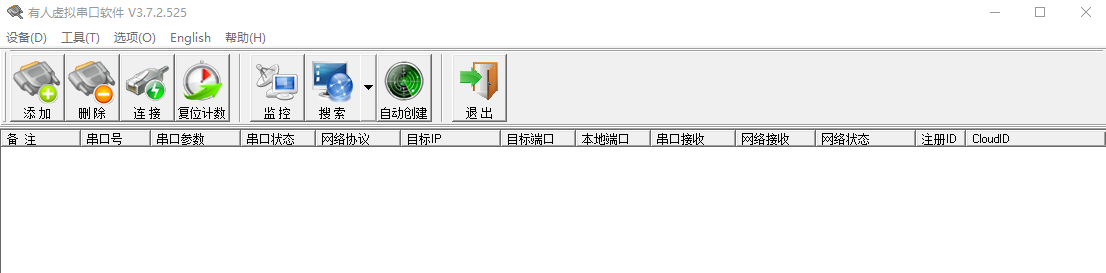

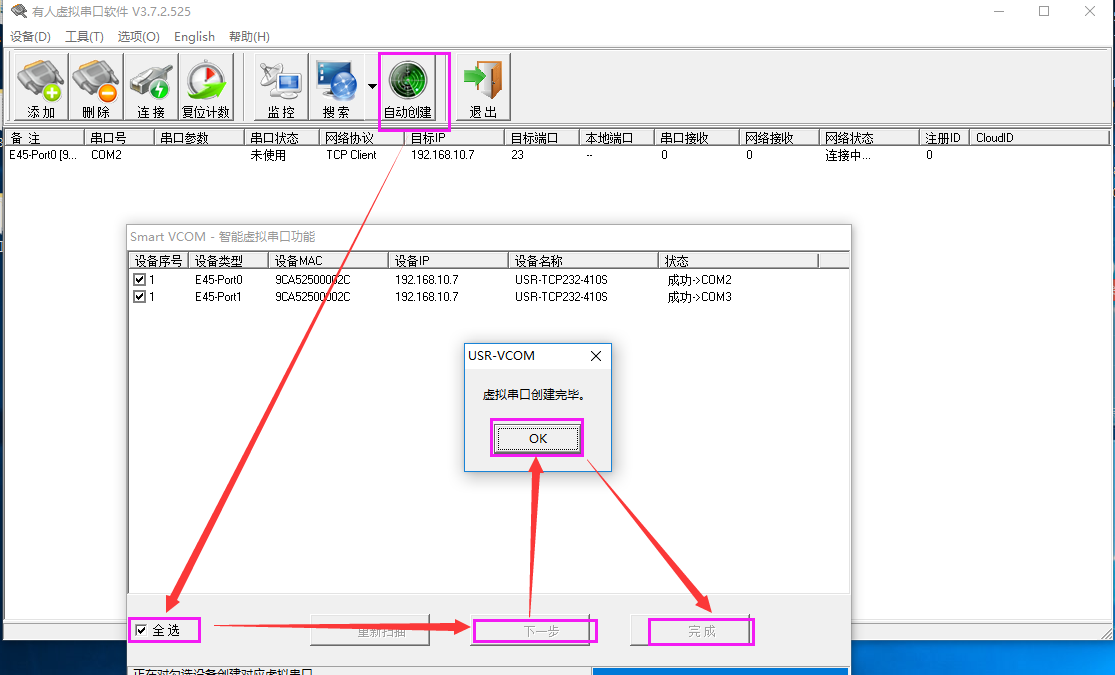

方式一：自动创建

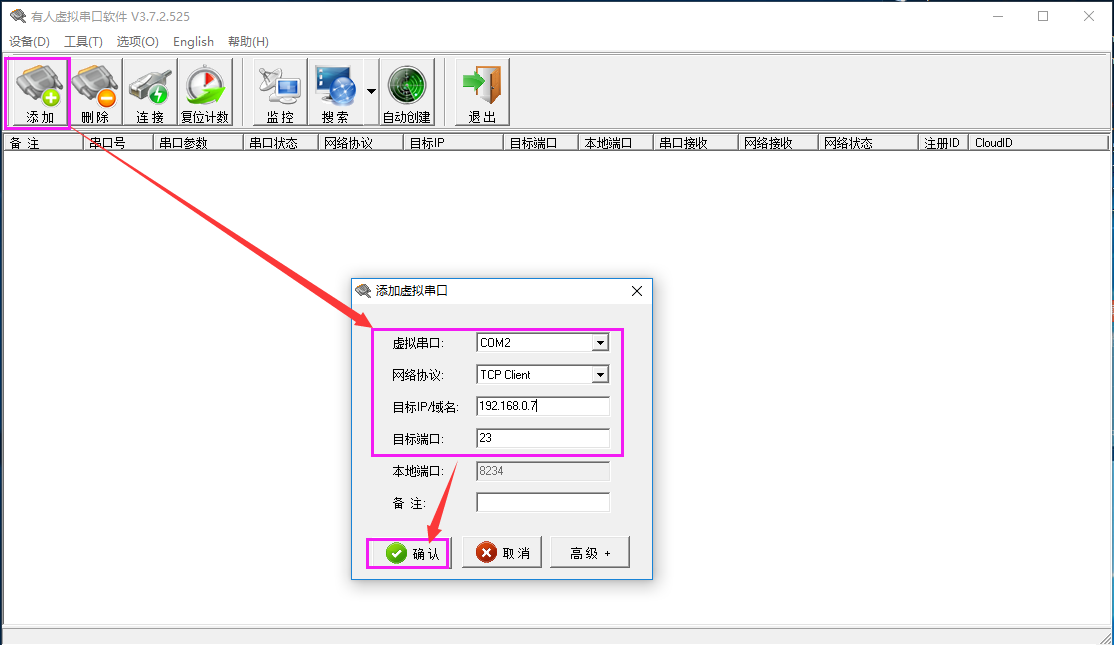

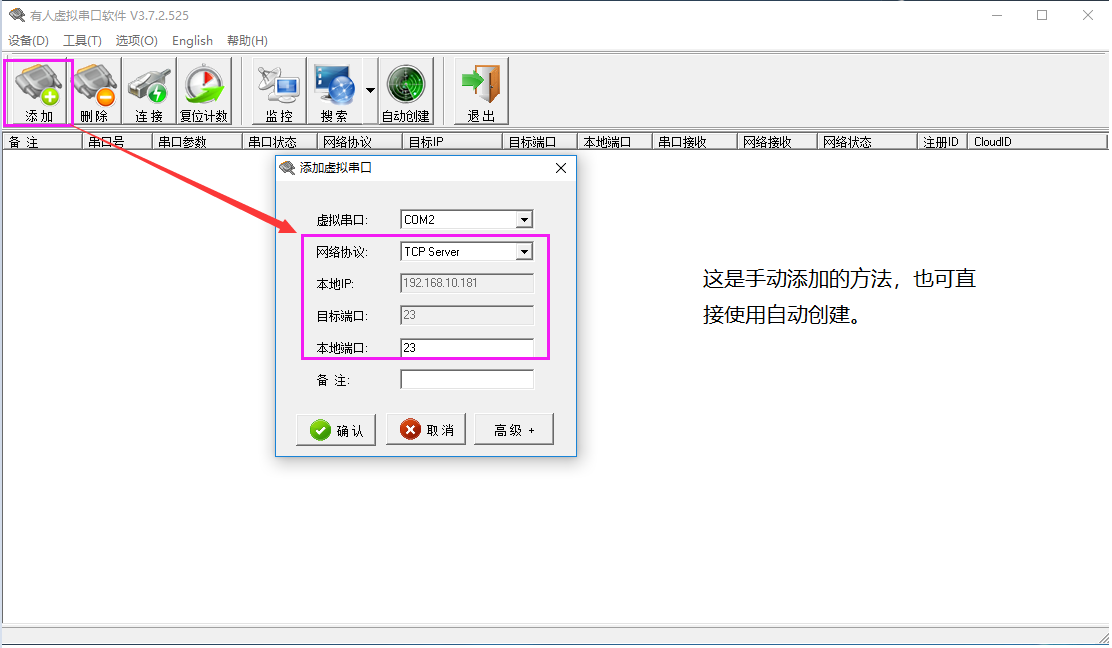

方式一：手动添加

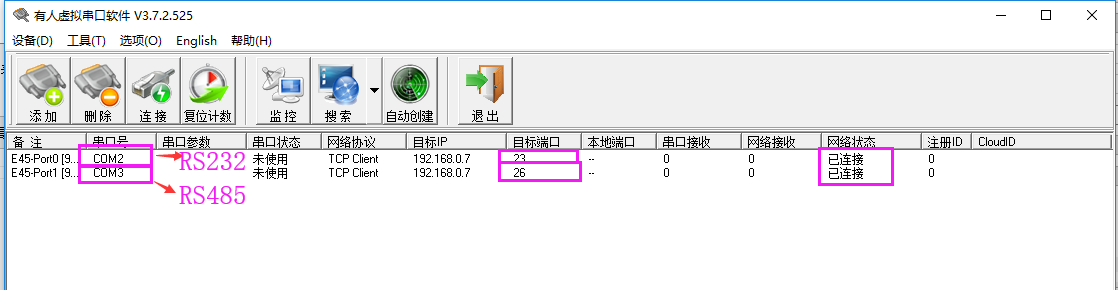

6.      通讯测试

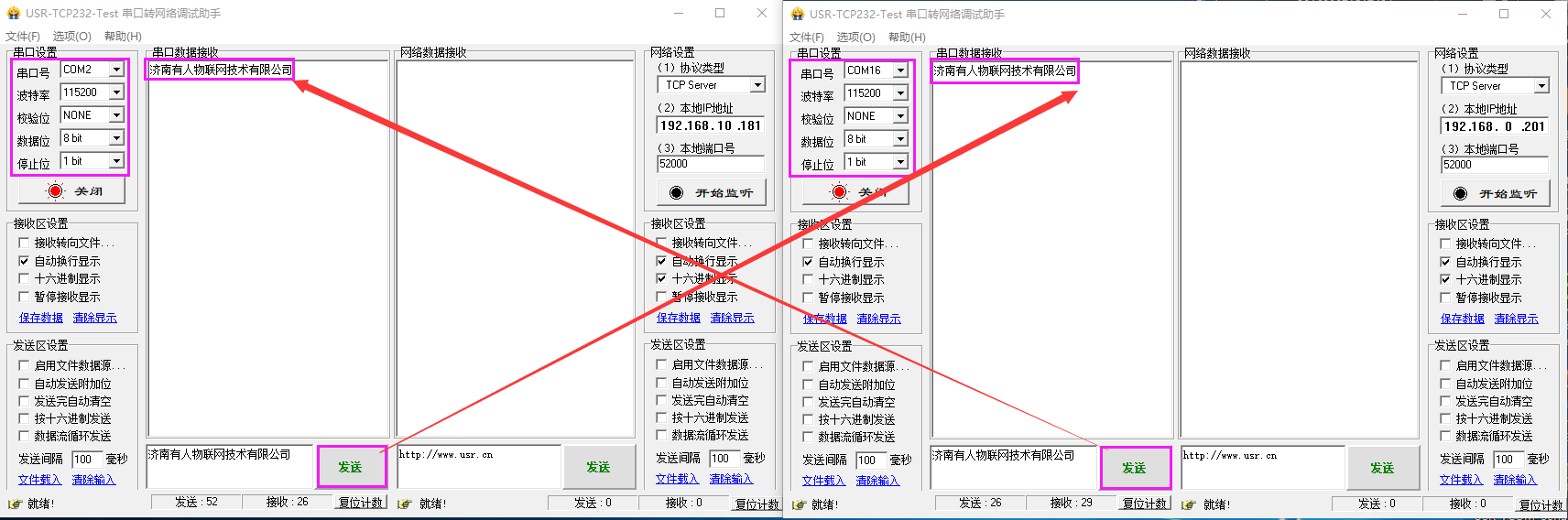

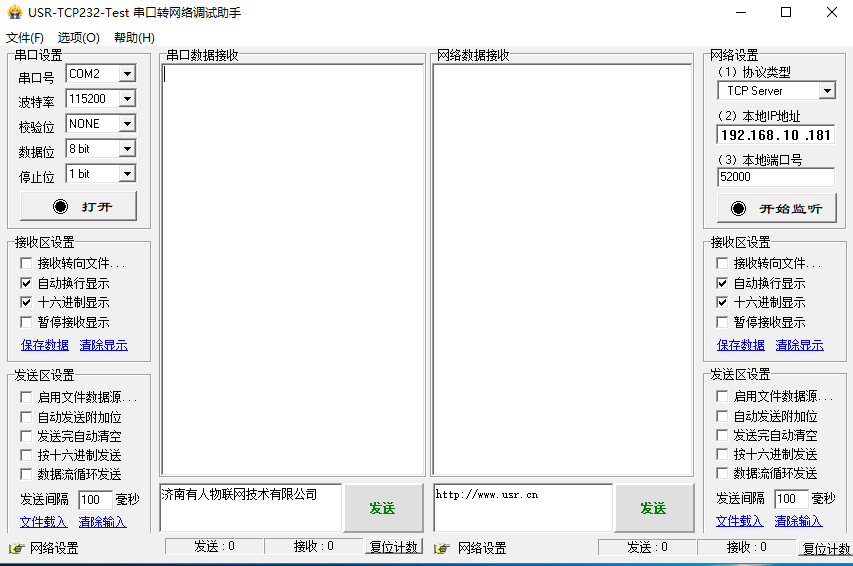

同时打开两个串口转网络助手软件。一个选择虚拟串口，一个选择COM16，即可进行收发测试。

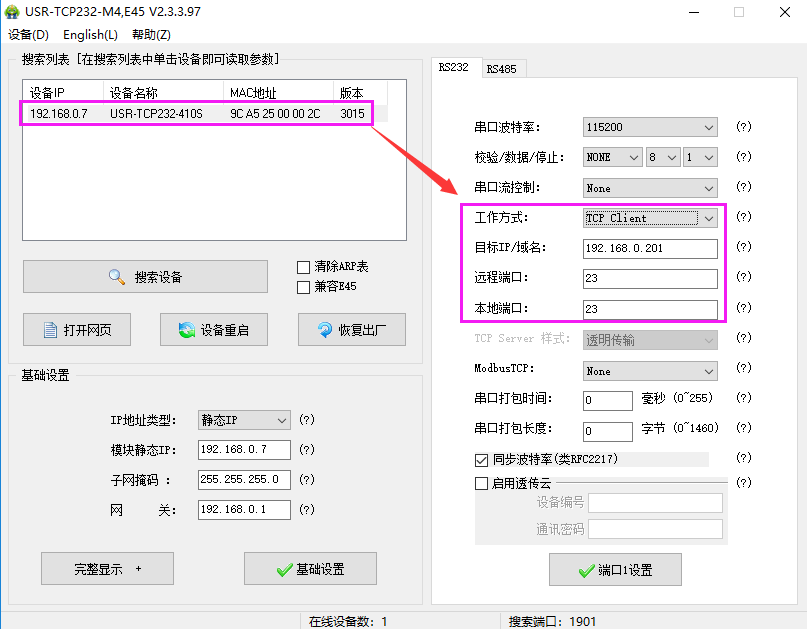

以下是当410S做客户端时候的设置：
