USR-TCP232-306 局域网内与虚拟串口一对一通信
2020-03-12


1.请先下载下面所需的测试软件:

虚拟串口软件 http://www.usr.cn/Download/31.html



M0系列设置软件http://www.usr.cn/Download/257.html



网络助手、串口助手二合一软件 http://www.usr.cn/Download/27.html



测试

1. 硬件连接

DHCP:电脑串口——Usb485(或232)——USR-TCP232-306串口服务器——网线——路由器——电脑(和302同一网段)

2. 电脑配置

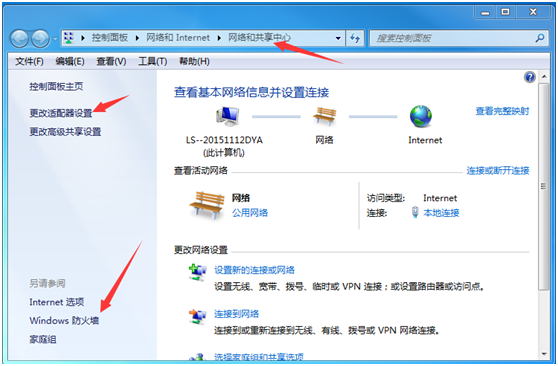

按路径:控制面板——网络和Internet——网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙

并禁用与本次测试无关的网卡,并关闭电脑杀毒软件。



静态IP:给电脑设置静态IP,设置成306默认连接的IP:192.168.0.201

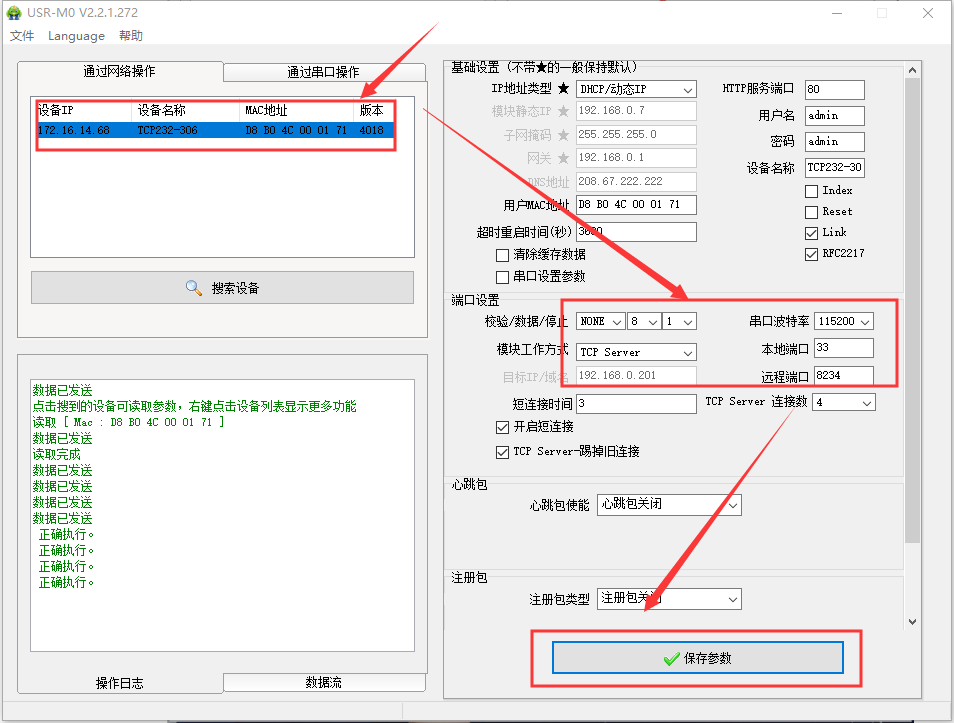

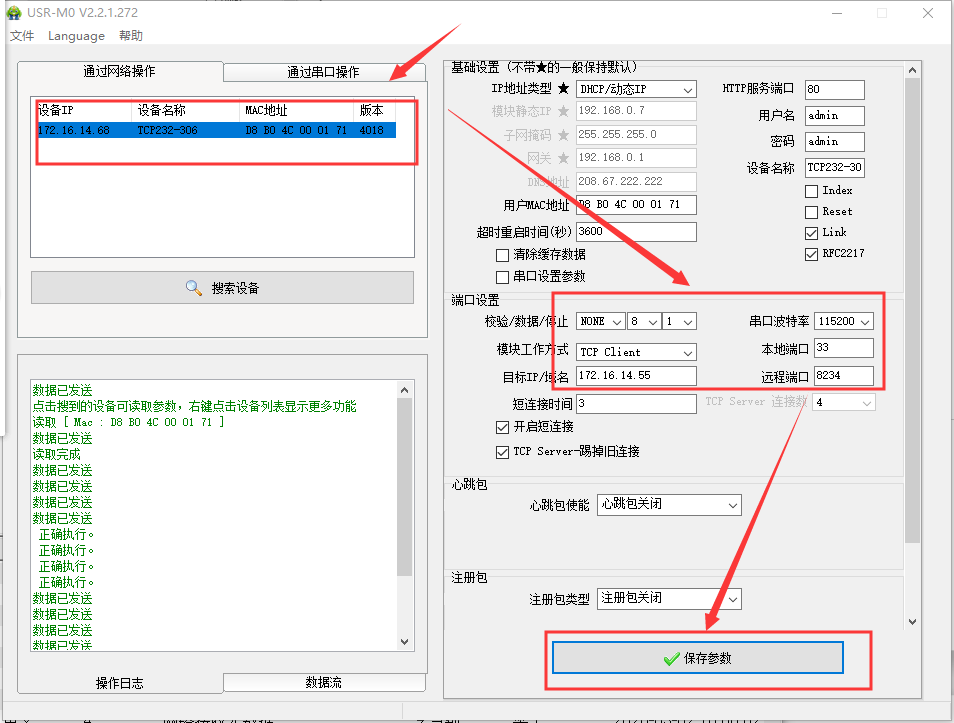

3.设置查看306的参数做服务端时候的设置

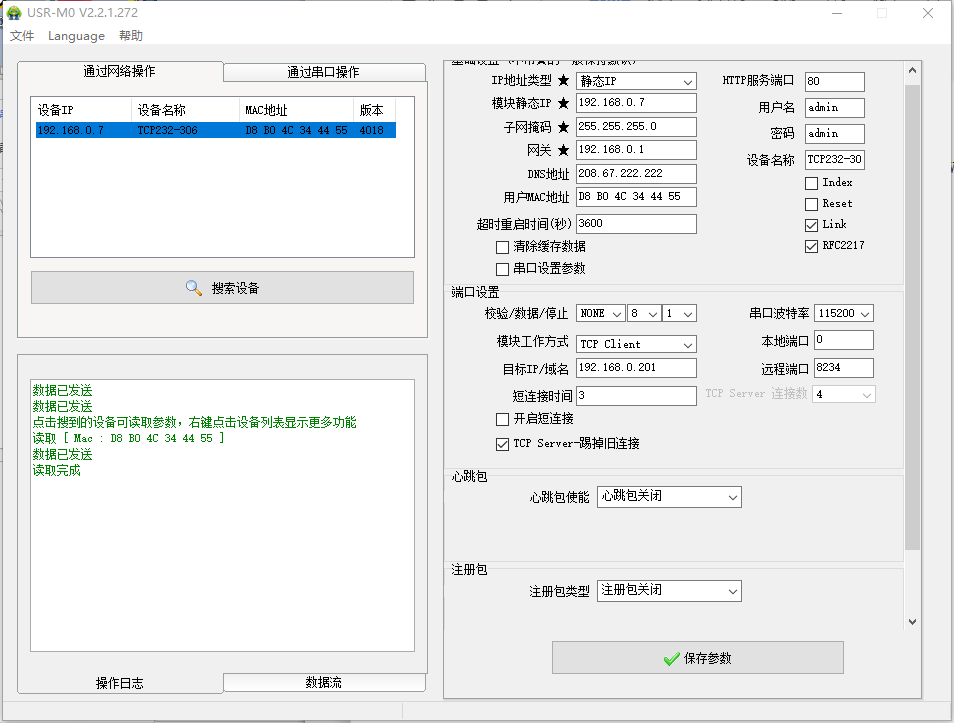

点击“搜索设备”,当搜索列表中出现306的设备后,单击搜索到的设备,此时是静态IP,因为306连接了一个可上网的路由器,把它设置为动态获取IP,然后保存,在重新搜索设备,然后设置配置信息并保存



4. 查看串口号

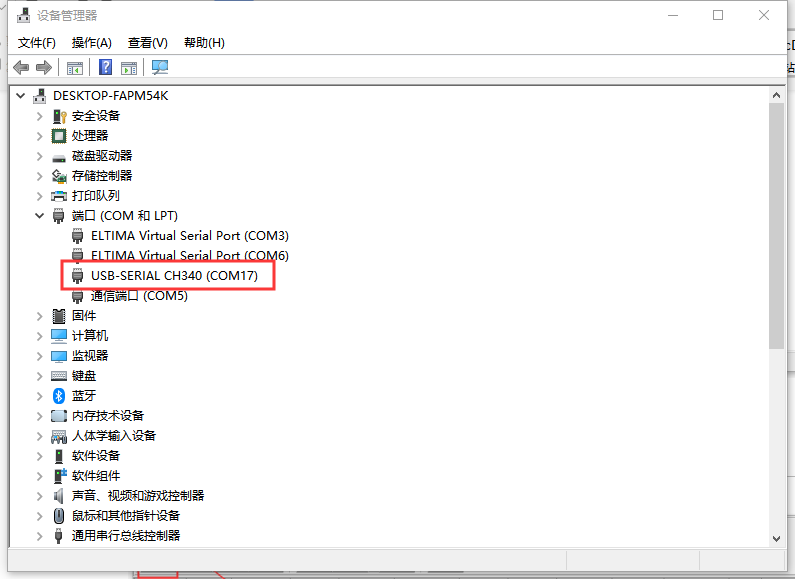

在设备管理器中查看端口信息,确定302串口使用的串口号,如下图所示电脑端口号为COM17

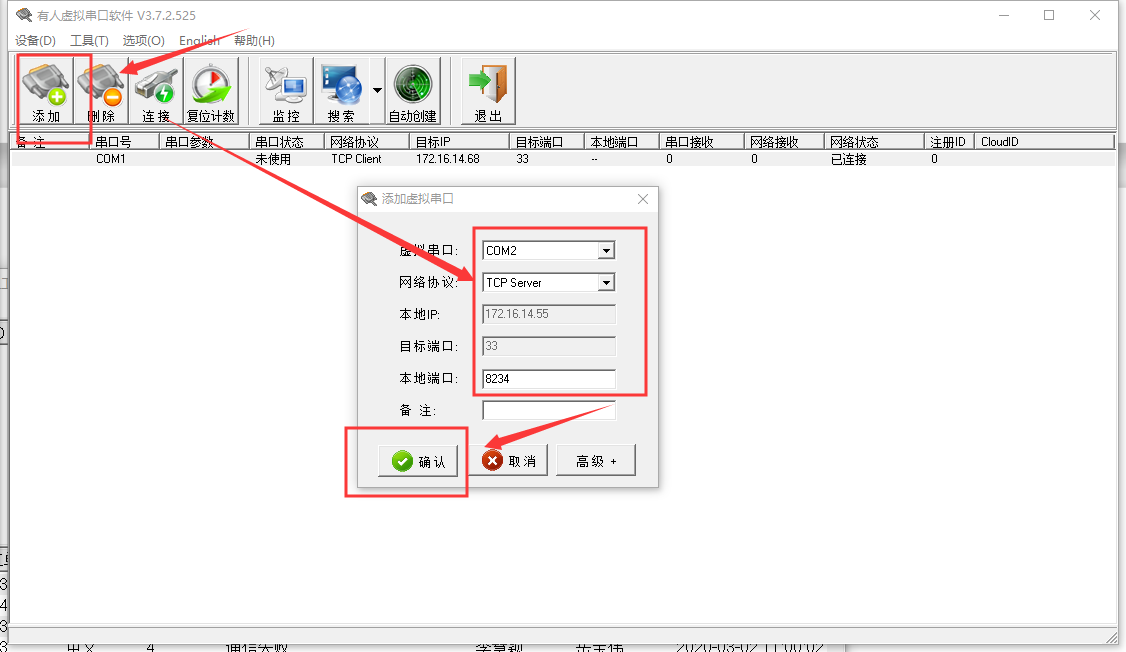

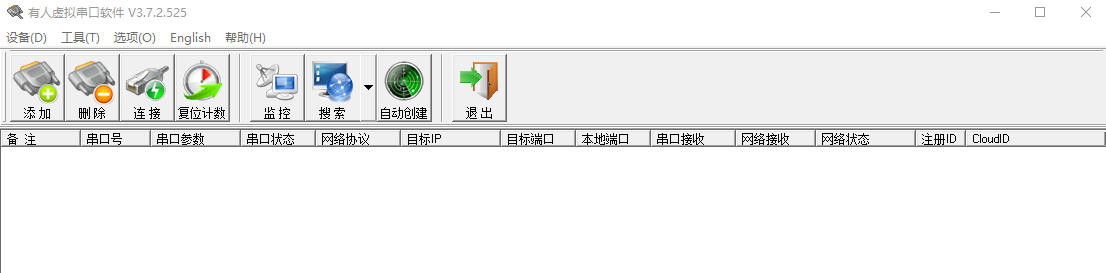

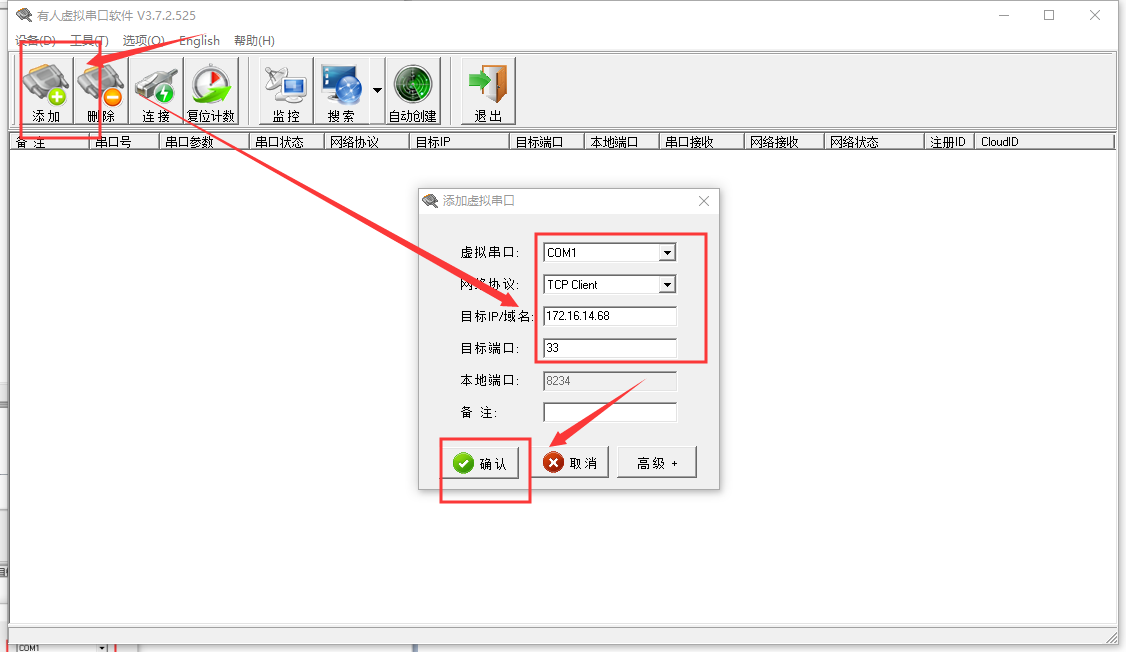

5. 创建虚拟串口(手动添加)



6.  通讯测试

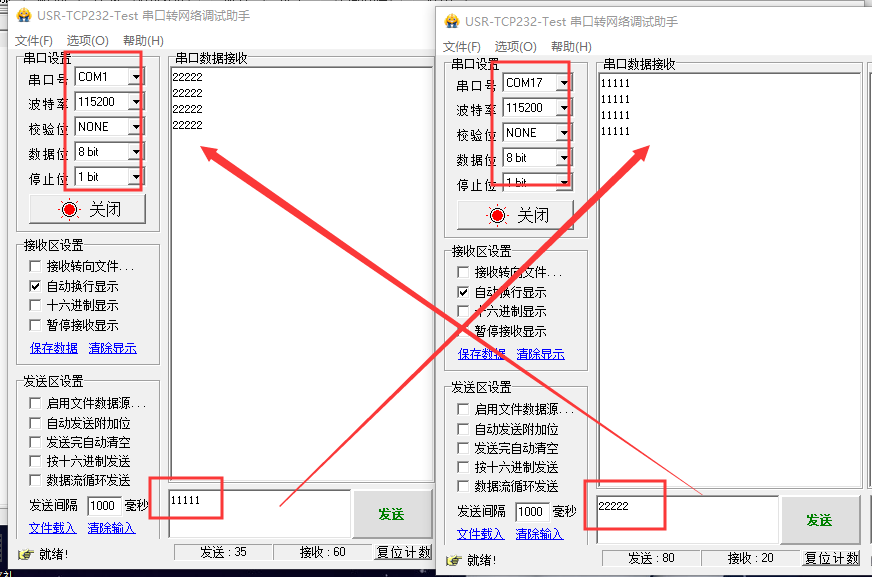

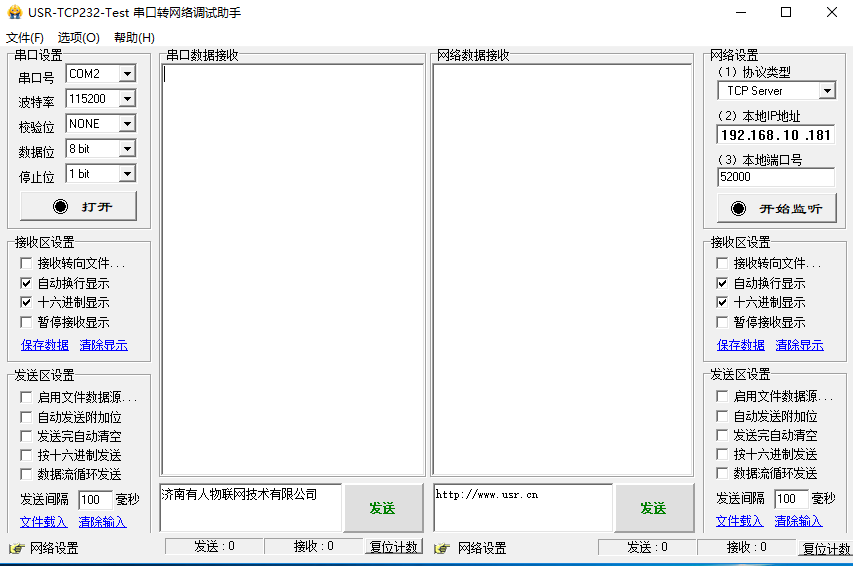

同时打开两个串口转网络助手软件。一个选择虚拟串口,一个选择COM17,即可进行收发测试

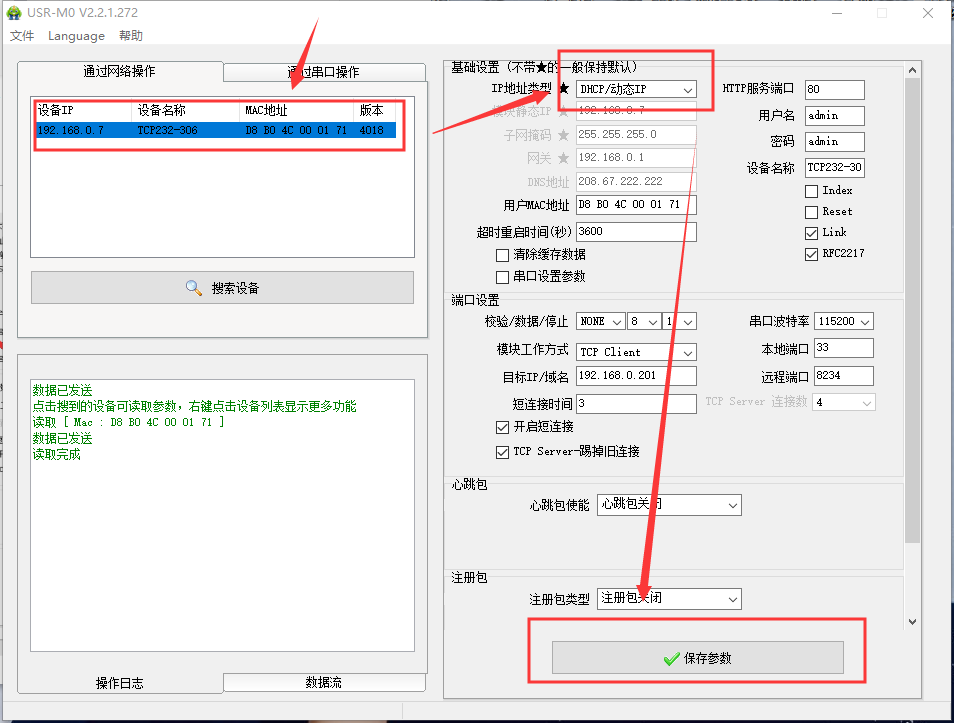

以下是当302做客户端时候的设置:







其他案例:

USR-TCP232-306基本测试通信和使用方案http://www.usr.cn/Faq/226.html
