产品简介

    USR-SENS-WSD温湿度数据采集模块是一款高性能温湿度数据采集传输模块,可选的

    RS485/RS232/TTL不同电平输出,MODBUS工业控制总线协议,可以多个模块共同接入总线组网,

    也可以与其他符合MODBUS协议的设备共同组网,实时、稳定地监控多个生产现场环境变化,以使

    用户准确把握不同应用现场的环境变化,快速做出反应,保障生产现场环境的稳定性。

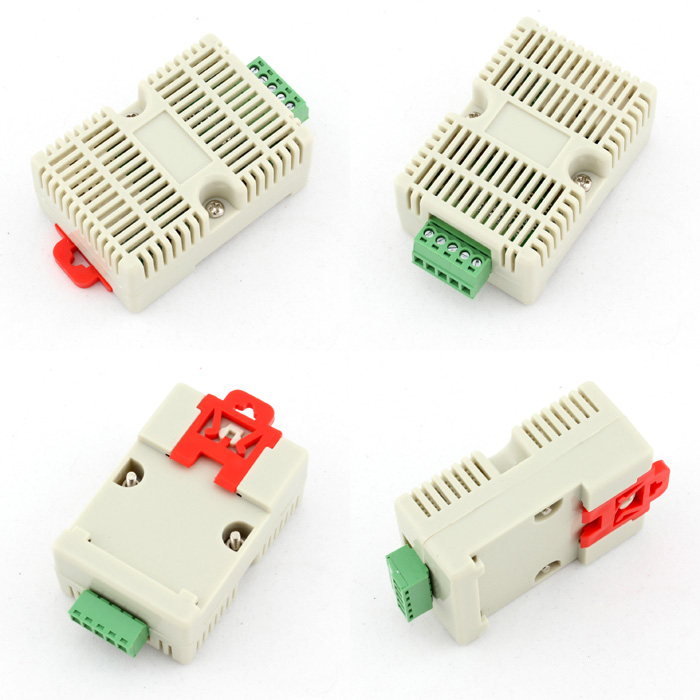

产品图片

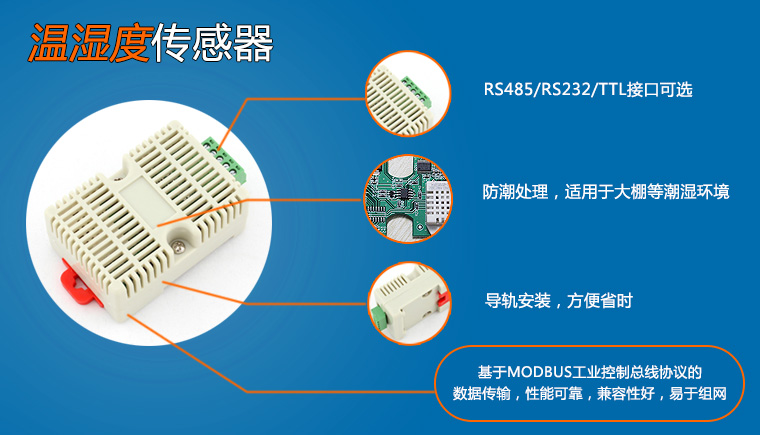

       温湿度传感器采集模块



功能特性

    1.DATA/VCC/GND/RXD(RS85-A)/TXD(RS485-B)五线接口,简单可靠,便于扩展;

    2.可选的RS232/RS485/TTL信号传输方式;

    3.基于MODBUS工业控制总线协议的数据传输,性能可靠,兼容性好,易于组网;

    4.支持简单字符指令,便于单个模块简易应用场合使用

    5.体积小巧,易于安装;

    6.针对农业应用环境做防潮处理,适用于大棚等潮湿环境;

    7.串口参数配置范围:
          波特率:1200 / 4800 / 9600 / 19200 / 38400 / 57600 ;

          数据位:8位,不可配置;

          校验:无校验 / 奇校验 / 偶校验;

          停止位:1 /2 位;

          配置完成后断电并重新通电后配置生效;



产品特性

    测量温度范围:-40℃~+80℃;分辨率:0.1℃;精度±0.2℃
    工作温度范围:-20℃~+80℃;
    测量湿度范围:0%~100%(RH)相对湿度;分辨率:0.1%RH;精度:环境温度25℃ 下 ±2%RH;
    工作湿度范围:0%~100%(RH)相对湿度;
    电源输入:5V DC;
    支持数据格式:串行MODBUS协议,简易ASCII码字符指令:“READ”,“AUTO”,“STOP”;

    模块ID可配置,范围为:1~247;

技术参数
测量范围
温度:-40~80℃
湿度:0~99.9%RH

精度:(25℃环境下) 温度:typ±0.5℃ max±1℃
湿度:±2%RH(10...90%RH)

分辨率:温度:0.1℃
湿度:0.1%RH
衷减值: 温度:<0.1℃/年
湿度:<0.5%RH/年
硬件参数
温度:电阻式传感器
湿度:电容式传感器
上传数据频率:温度:2S
湿度:2S 1/e(63%)
电源输入:5V DC
长*宽*高:65*46*28.3(mm)
外壳材料:PC塑料
产品类别
-T:版本为TTL
-2:版本为RS232
-4:版本为RS485
出厂设置
串行接口:波特率:9600,数据位8位,停止位1位
模块ID(“0X**”表示十六进制数):0X11



产品应用

    USR-SENS-WSD温湿度数据采集模块是生产现场温度、湿度数据采集终端,通过接收上位机发送的MODBUS协议帧,对MODBUS帧进行解析,并根据指令返回数据,该模块采用5线接口(其中DATA线保留),同时需要上位机对其进行供电。



发货清单

    1、USR-SENS-WSD一个(可选RS485/RS232/TTL不同电平输出),购买前请提前说明
