TC35i

德国SIEMENS(西门子)公司的TC35i是一款双频900/1800MHZ高度集成的GSM模块。在GSM网络日臻完善的今天,TC35i秉承了西门子一贯的优秀品质,它易于集成,使用它您可以在较短的时间内花费较少的成本开发出新颖的产品。在远程监控和无线公话以及无线POS终端等领域您都能看到TC35i无线模块在发挥作用,使用它是您产品质量和性能的保证。在可以预见的将来,这些产品可以很容易向GPRS领域过度,您将会发现花费较少的成本就能享受到GPRS技术带给您的方便快捷。

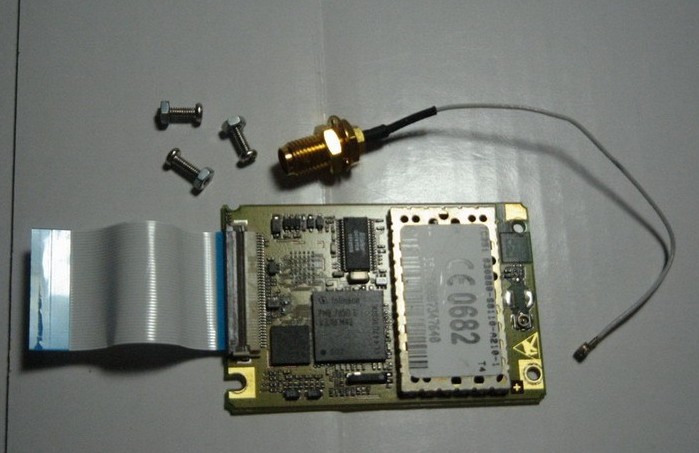

TC35i 模块



TC35i模块性能指标:

特 性 说 明
信息传送内容 语音和数据
电源 单电源 3.3V ~ 4.8V
频段 双频GSM900MHz 和 DCS1800 MHz(Phase 2+)
发射功率 2W (GSM900MHz Class 4) 1W (DCS1800MHz Class 1)
SIM 卡连接方式 外接
天线 由天线连接器连接外部天线
温度范围 工作温度:-20°C to +55°C 储存温度:-30°C to +85°C
工作电流损耗 通话模式: 300mA (典型值.)
空闲模式: 3.0mA (最大值)
省电模式: 50µA (最大值)
语音解码标准 三种速率: 半速 (ETS 06.20) 全速(ETS 06.10) 增强型全速 (ETS 06.50/06.60/06.80)
短信息 MT, MO, CB 和 PDU 模式
外型尺寸 54.5 x 36 x 3.6mm
音频接口 模拟信号(麦克风,耳麦,免提手柄)
通讯接口 RS232(指令和数据的双向传送)
SIM卡操作电压 3V/1.8V
电话薄功能 存储于SIM卡中
模块复位 采用AT指令或掉电复位
串口通讯波特率 300bps...115kbps
自动波特率范围 4.8kbps...115kbps
软件下载功能 (improved
service and maintenance)
通过RS232或SIM接口
实时时钟 可实现(时钟频率32.768KHz)
定时器功能 可用AT命令编程

C35i新版西门子工业GSM模块是一个支持中文短信息的工业级GSM模块,工作在EGSM900和GSM1800双频段,电源范围为直流3.3~4.8V ,电流消耗——休眠状态为3.5mA,空闲状态为25mA,发射状态为300mA(平均),2.5A峰值;可传输语音和数据信号, 功耗在EGSM900(4类)和GSM1800(1类)分别为2W和1W ,通过接口连接器和天线连接器分别连接SIM卡读卡器和天线。SIM电压为3V/1.8V,TC35i的数据接口(CMOS电平)通过AT命令可双向传输指令和数据,可选波特率为300b/s~115kb/s , 自动波特率为1.2kb/s~115kb/s。它支持Text和PDU格式的SMS(Short Message Service,短消息),可通过AT命令或关断信号实现重启和故障恢复,中文资料如下:
TC35i由供电模块(ASIC)、闪存、ZIF连接器、天线接口等6部分组成。作为TC35i的核心基带处理器主要处理GSM终端内的语音和数据信号,并涵盖了蜂窝射频设备中的所有模拟和数字功能。
TC35i硬件设计:
TC35i模块有40个引脚,通过一个ZIF(Zero Insertion Force,零阻力插座)连接器引出。这40个引脚可以划分为5类,即电源、数据输入/输出、SIM卡、音频接口和控制。
TC35i的第1~5引脚是正电源输入脚通常推荐值4.2V,第6~10引脚是电源地。11、12为充电引脚,可以外接锂电池,13为对外输出电压(共外电路使用),14为ACCU-TEMP接负温度系数的热敏电阻,用于锂电池充电保护控制。
15脚是启动脚IGT,系统加电后为使TC35i进入工作状态,必须给IGT加一个大于100ms的低脉冲,电平下降持续时间不可超过1ms。
16~23为数据输入/输出,分别为DSR0、RING0、RxD0、TxD0、CTS0、RTS0、DTR0 和DCD0。tc35i模块的数据输入/输出接口实际上是一个串行异步收发器,符合ITU-T RS232接口标准。它有固定的参数:8位数据位和1位停止位,无校验位,波特率在300bps~115kbps之间可选,默认9600。硬件握手信号用RTS0/CTS0,软件流量控制用XON/XOFF,CMOS电平,支持标准的AT命令集。
其中18脚RxD0、19脚TxD0为TTL的串口通讯脚,需要和单片机或者PC通讯。
TC35i使用外接式SIM卡, 24~29为SIM卡引脚,SIM卡同TC35i是这样连接的:SIM上的CCRST、CCIO、CCCL、CCVCC和CCGND通过SIM卡阅读器与TC35i的同名端直接相连,ZIF连接座的CCIN引脚用来检测SIM卡是否插好,如果连接正确,则CCIN引脚输出高电平,否则为低电平。
TC35i的第32脚SYNC引脚有两种工作模式,一种是指示发射状态时的功率增长情况,另一种是指示TC35i的工作状态,可用AT命令AT+SYNC进行切换,本模块使用的是后一种。当LED熄灭时,表明TC35i处于关闭或睡眠状态;当LED为600 ms亮/600ms熄时,表明SIM卡没有插入或TC35i正在进行网络登录;当LED为75 ms亮/3s熄时,表明TC35i已登录进网络,处于待机状态。
30、31、32脚为控制脚,其中30为RTC backup,31为Power down,32 为SYNC。
35~38为语音接口,35、36接扬声器放音。37、38可以直接接驻极体话筒来采集声音(37是话筒正端,39是话筒负端)
