RS232型温湿度传感器与亚控组态王软件通讯实例

2015-07-08

分享到:
{}

1:硬件需求:需要USR-WSD-2 温湿度传感器

     软件需求:组态王软件: 组态王6.55

2:温湿度传感器读取温湿度指令是 11 04 00 00 00 02 73 5B

3:将温湿度传感器串口连接到电脑串口,电脑串口号为com3

4:组态软件的设置.

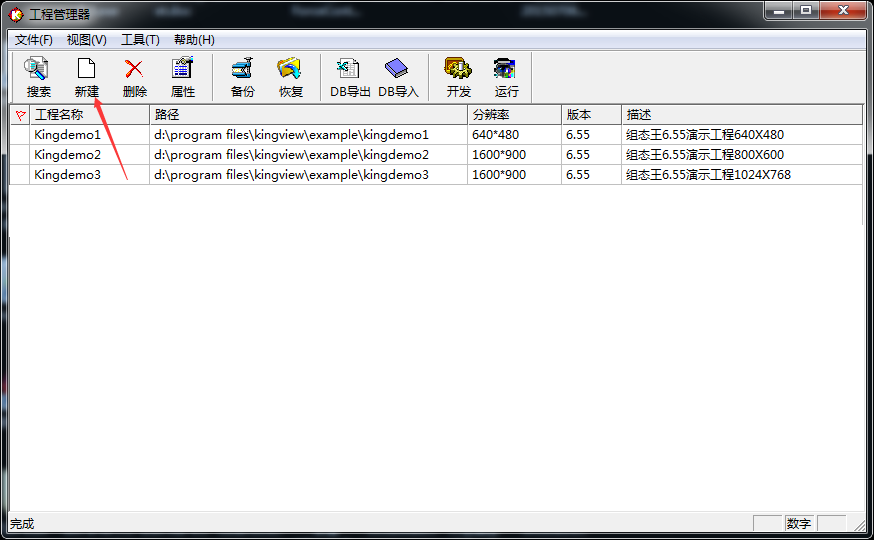

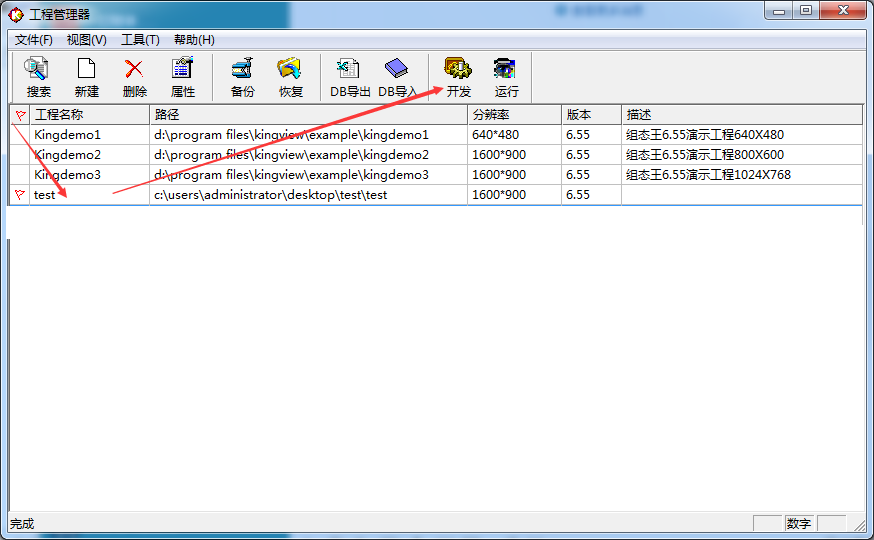

(1)新建工程,新建一个工程,然后点击开发。

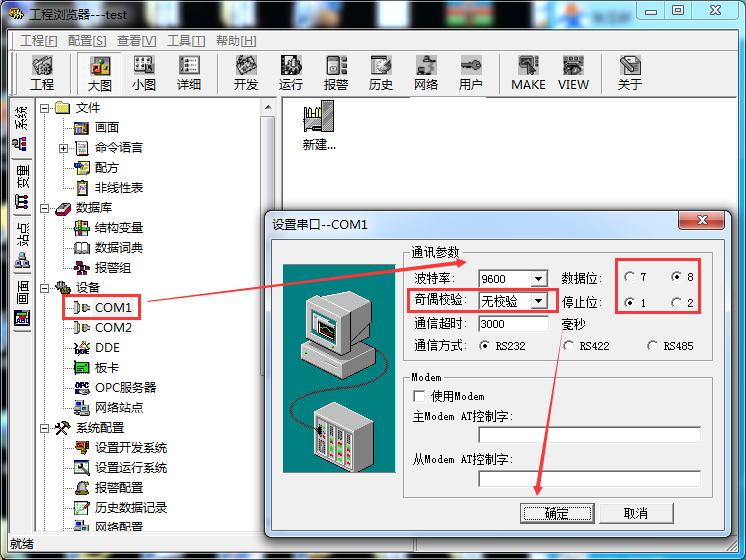

(2)双击com1 ,设置串口参数9600 N 8 1,与温湿度传感器的参数一致。

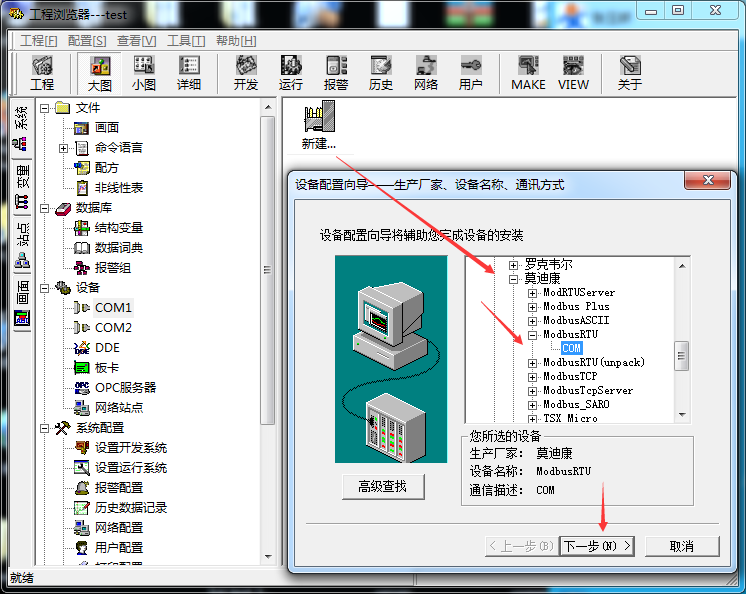

(3)新建设备,然后选择PLC,选择莫迪康PLC的modbus RTU,莫迪康的MODBUS RTU协议是标准的RTU协议

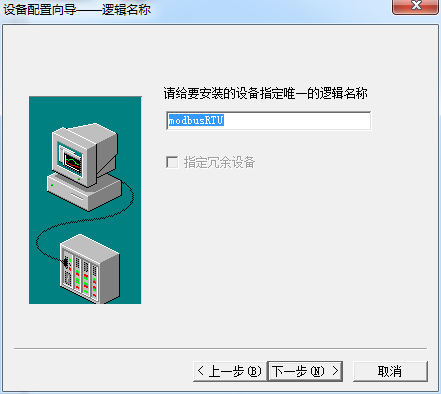

(4)新建设备的名字modbusRTU

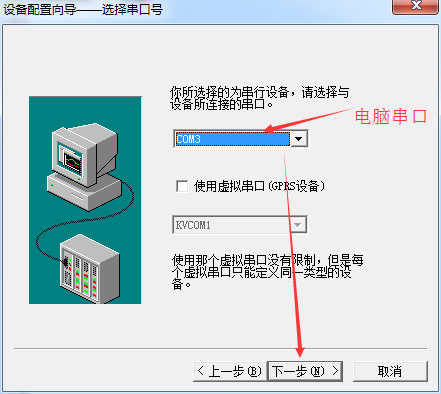

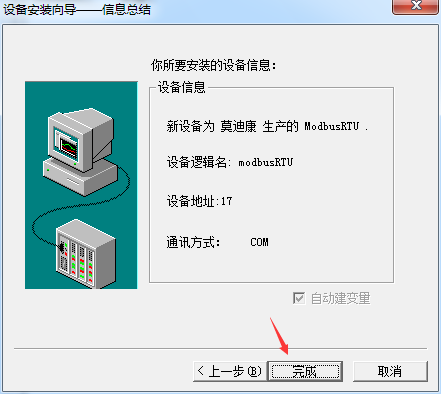

(5)设置的连接电脑串口com3。然后下一步,完成。

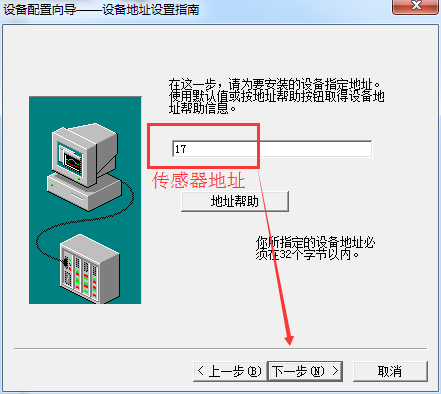

(6)设置地址为17,由于传感器的命令帧为0x11为10进制的17.所以地址为17

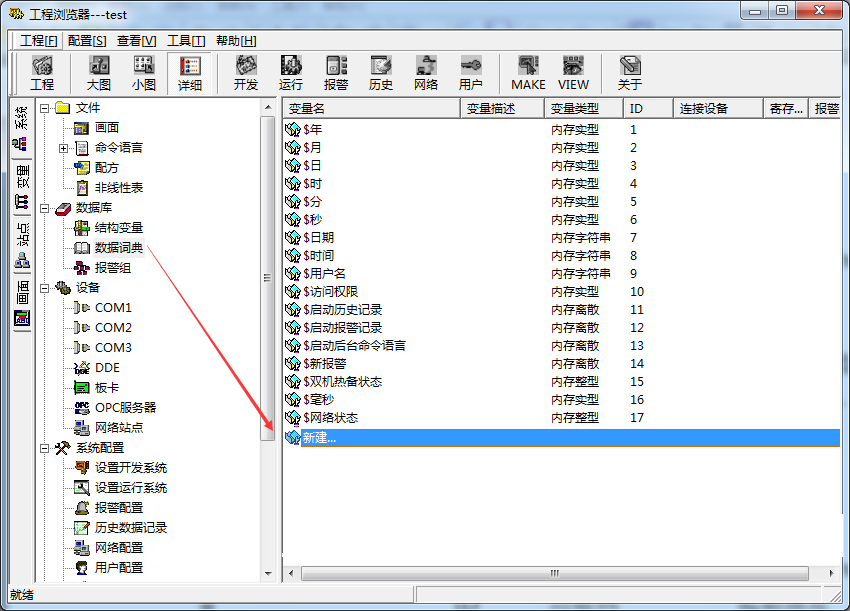

(7)在数据库,数据词典内,双击新建,新建一个变量名

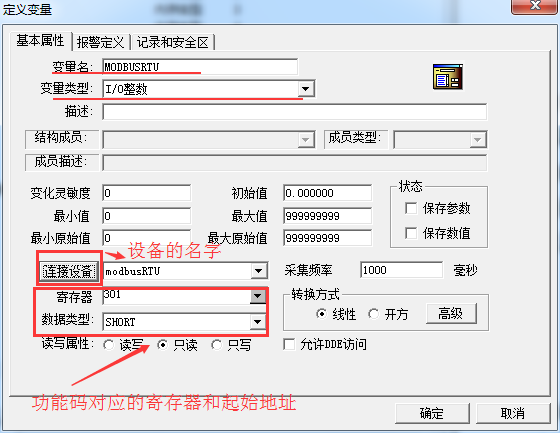

(8)新建变量名MODBUSRTU,选择变量类型IO整数。连接设备为新建的设备名modbusRTU,寄存器301,代表功能码为04,起始地址0 的第一个值。

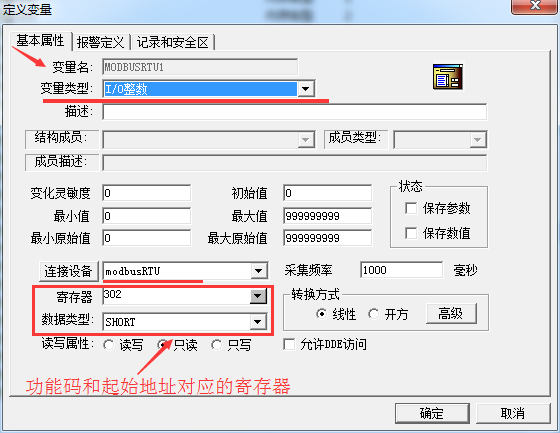

(9)新建变量名MODBUSRTU1,选择变量类型IO整数。连接设备为新建的设备名modbusRTU1,寄存器302,代表功能码为04,起始地址0 的第二个值。

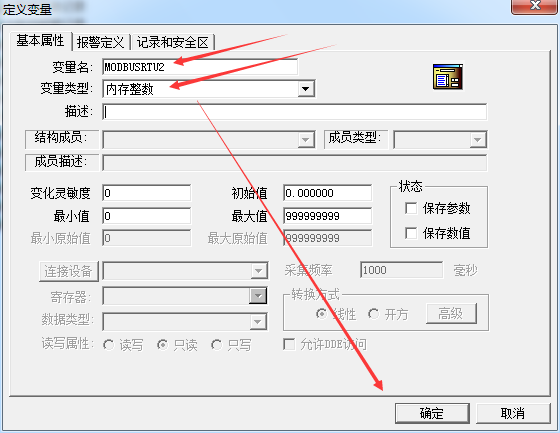

(10)新建变量名MODBUSRTU2,选择变量类型内存整数。

(11)新建变量名MODBUSRTU3,选择变量类型内存整数。

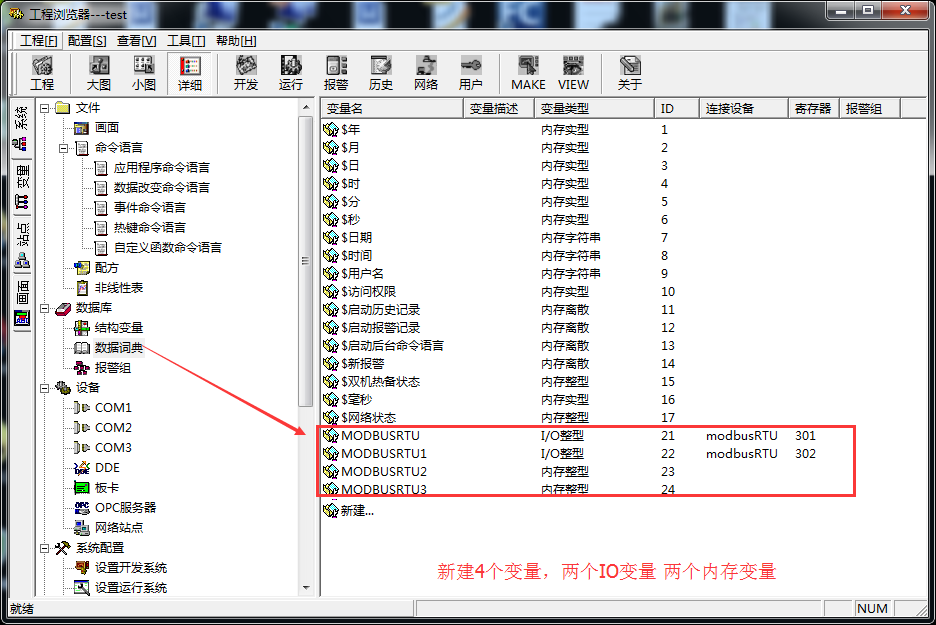

(12)新建了4个变量,两个IO变量,分别采集温湿度。两个内存变量。

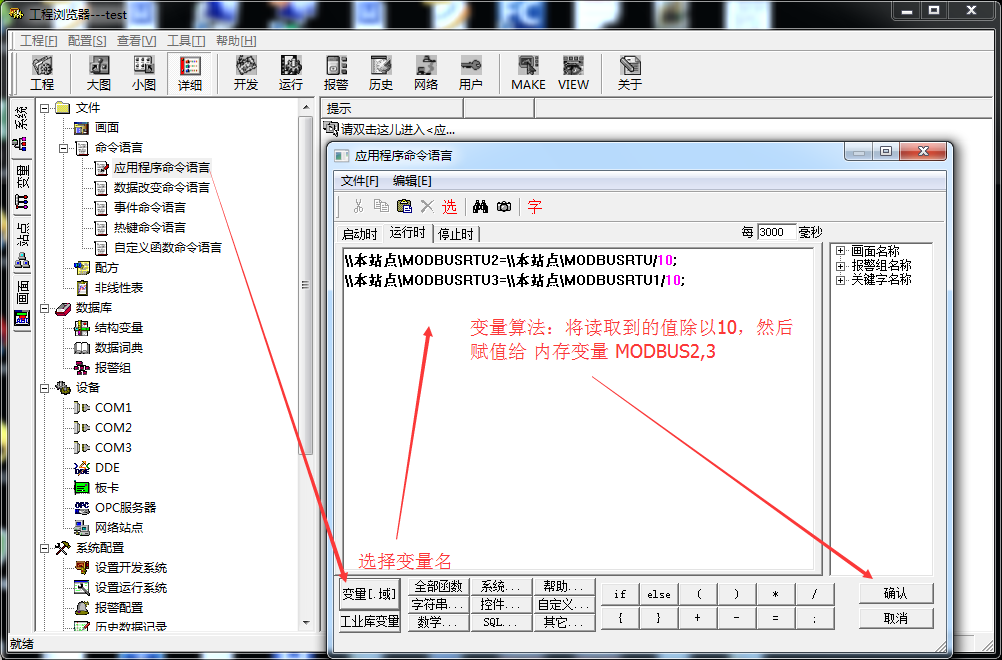

(13)选择命令语言的应用程序命令语言。
然后输入算法,MODBUSRTU变量名采集到的数据除以10,然后将数据赋值给MODBUSRTU2,此变量对应的是实际的湿度值。MODBUSRTU1变量名采集到的数据除以10,然后将数据赋值给MODBUSRTU3,此变量对应的是实际的温度值。

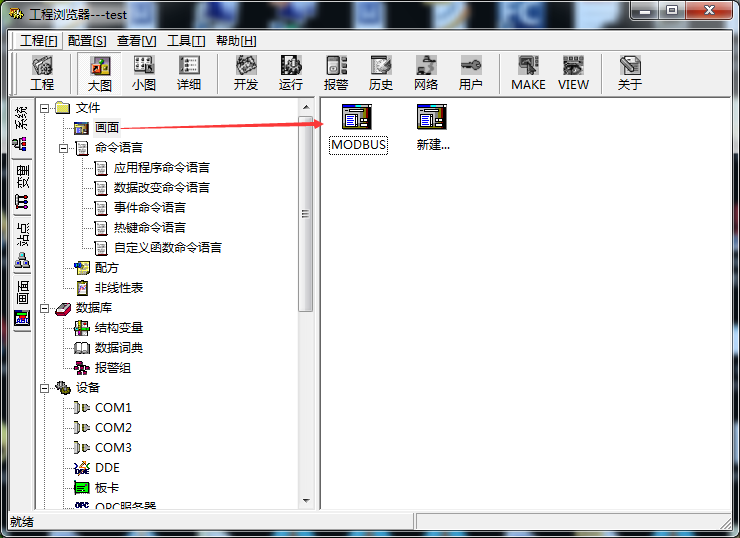

(14)点击画面,新建一个画面。画面名MODBUS.然后双击,进入画面编辑栏

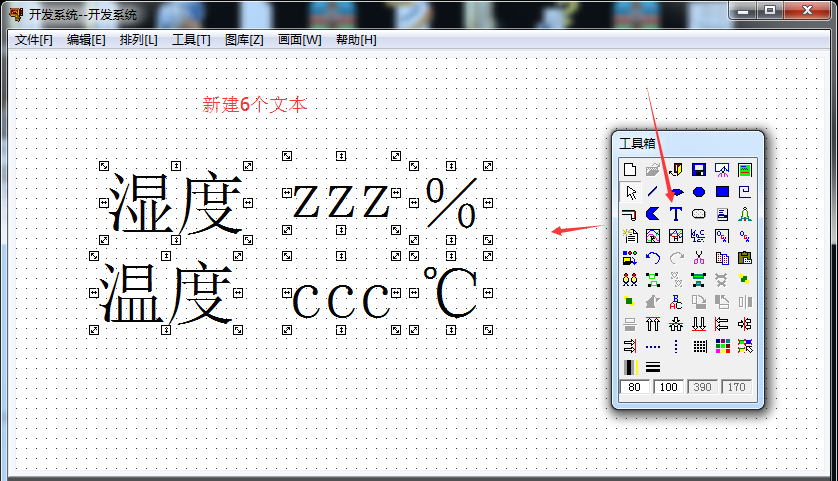

(15)新建6个文本。

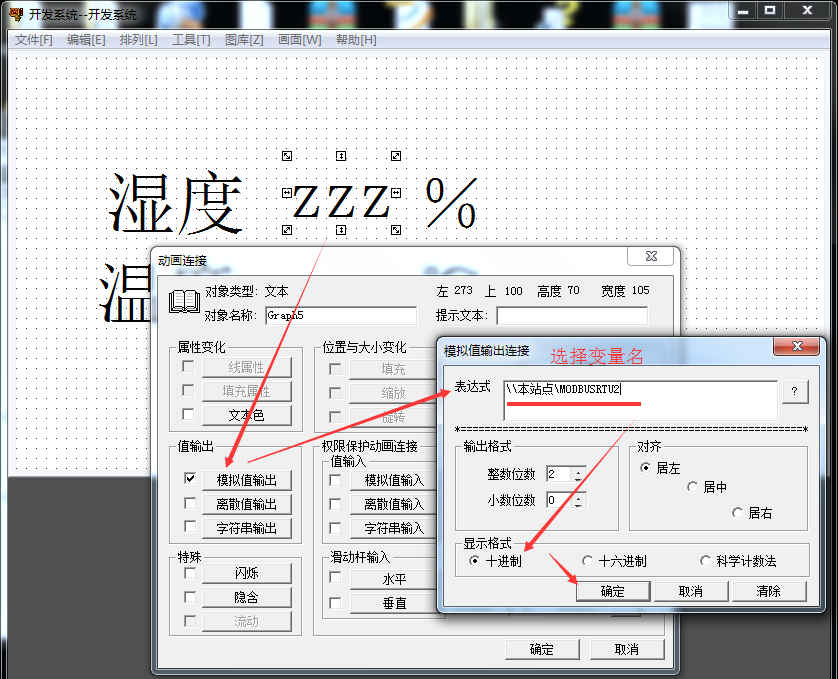

(16)双击其中一个文本zzz,然后点击模拟值输出,在表达式内选择变量名为MODBUSRTU2,然后确定。意思是MODBUSRTU2的值是湿度值,然后将数值传到画面zzz

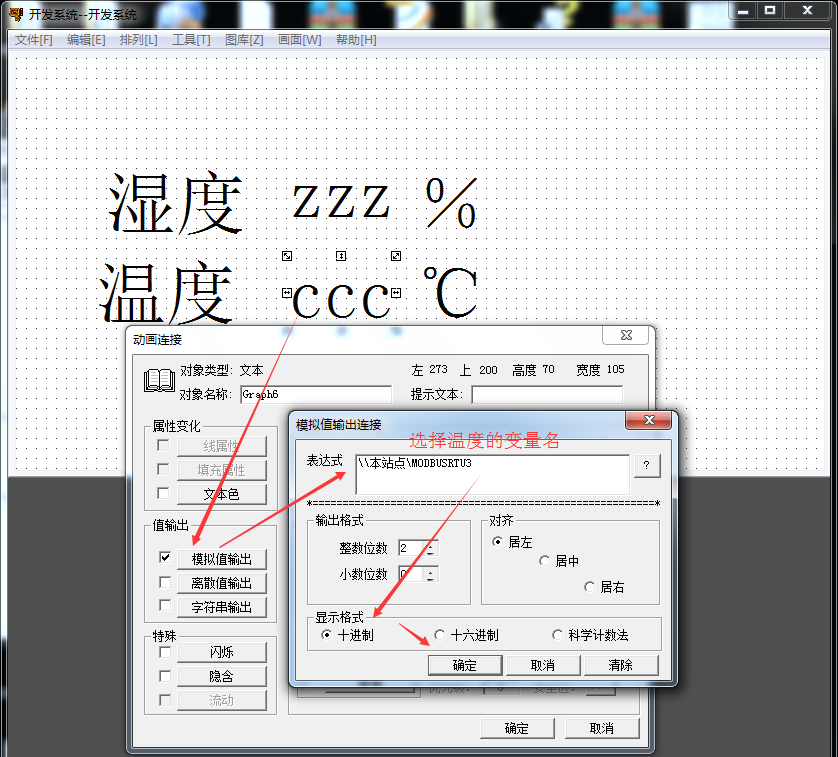

(17)双击其中一个文本CCC,然后点击模拟值输出,在表达式内选择变量名为MODBUSRTU3,然后确定。意思是MODBUSRTU3的值是温度值,然后将数值传到画面CCC

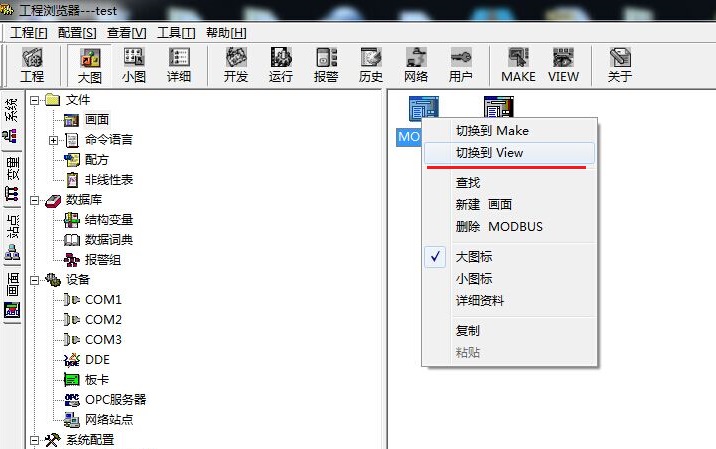

(18)画面编辑成功后,点击存储全部。然后将画面切换到View。

(19)点击画面,选择画面名MODBUS,然后读取到温度和湿度值,在页面上。

(20)在工具箱里边,选择打开图库,选择仪表盘。

(21)选择湿度表盘的变量名为湿度的变量。温度表盘添加同理。

(22)运行程序
