串口服务器 M4系列

工业物联网通讯专家!
认真做好每一件事,设计简单、可靠、价格合理的产品!

  • 所属系列:
    串口服务器 M4系列
  • 产品型号:USR-TCP232-410
  • 产品名称:
    串口服务器 串口转以太网 RS232转以太网 485转以太网 串口转网口
  • 发布时间:2015-04-03
  • 售后服务:客户支持中心
  • 概 述
  • 规格参数
  • 订购方式
  • 资料下载
  • 知识问答
  • 应用案例

串口服务器 介绍

串口服务器,RS232/RS485串口服务器

RS232+RS485与有线以太网双向透明传输

多功能双串口服务器

串口服务器 简介

串口联网服务器

从2012年5月第一款E45系列产品-500/-E的推出,到2013年6月经典的-401开始热卖,E45系列毫无疑问是有人在高性能串口服务器行业立足的功臣。2年间,我们也从未停止过在下一代高性能串口服务器上的探索,在测试了市面上各种方案之后,2015年4月终于推出了M4系列!

       1、内核方面:E45系列采用Cortex-M3,M4采用新一代Cortex-M4内核,主频高达120MHz,新方案、高主频带来的是丰富的资源和性能提升;
       2、兼容性方面:引脚、接口将与E45系列完全兼容,在固件和网页升级、与上位机通讯将会有调整,在有人官网下载最新软件即可;
       3、价格方面:M4系列将与E45系列对应老版产品售价相同,性能提升不加价!

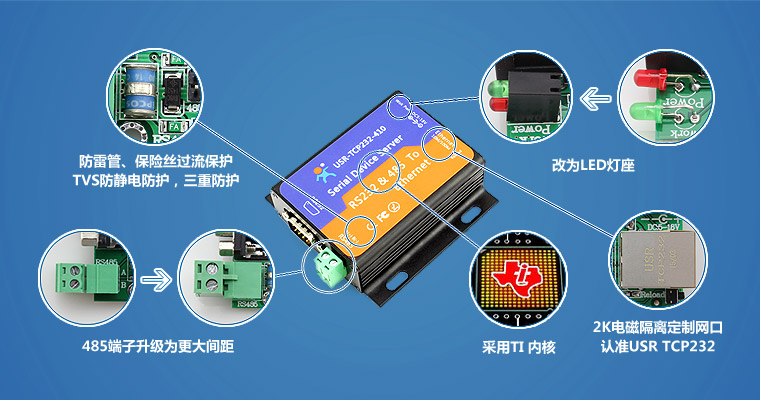

拆解!一个产品要因足够稳定而存在

串口服务器,串口转以太网

我们和所有用户一样,稳定性永远是第一关注点:
       1、主控芯片:从wifi模块到M4系列,我们最近与TI(美国德州仪器)合作非常紧密,TI在成熟度、稳定性、供货能力上都令人放心。但是,TI的价格要贵啊!反复测了多种方案,还是TI出品的综合性能优秀,最终做了一个艰难的决定,M4为了稳定性而存在!所以,单从芯片选择上讲,不管是性价比还是稳定性,已经秒杀同价位的对手了。
       2、保护:485端拥有防雷管、保险丝过流保护、TVS防静电防护,三重硬件防护;
       3、软件:强大的嵌入式开发能力和与客户共同成长的服务理念,一直是“有人”的核心竞争力,结合多年在联网通讯领域的经验积累和M4系列的性能提升,送给用户将是出乎意料的经典之作。
       4、工业级:产品均经过高低温实测,-40~85℃,部分厂家方案限制,低温只能到-20,非工业级。
       还有其他容易被忽略的小细节,都是代表着“有人”的成长。485端子改为间距更大接触更牢靠的5.08间距端子,LED增加灯座,网口采用2KV电磁隔离的定制网口,2014年8月开始,有人所有网口均刻有“USR TCP232”的防伪标识,谨防山寨。

我们很早就支持modbus了!

串口服务器联网方式

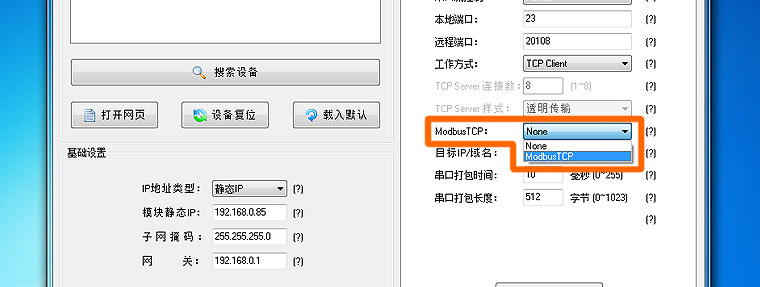

最近发现市面上众多厂家在宣传modbus网关功能,其实“有人”早在E45系列时就已经支持了,设置非常简单,只要在设置软件中的modbus TCP选项选择modbus TCP即可实现modbus RTU和modbus TCP的双向自动转换。
        查看串口服务器modbus TCP功能应用案例:http://www.usr.cn/Case/26.html

同样是多串口方案!

工业级串口服务器

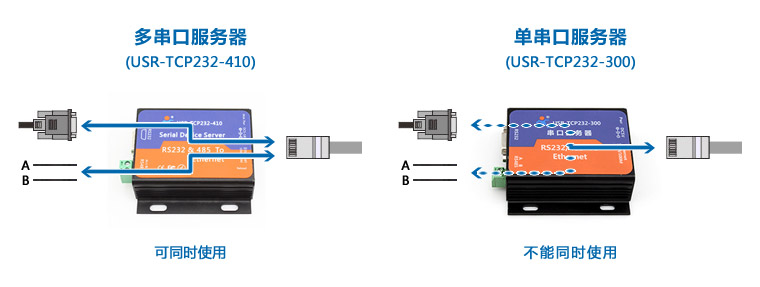

串口服务器分为单串口服务器和多串口服务器,“有人”的T24系列为单串口方案(-300典型,485和232二选一,不能同时使用),M4系列为多串口方案(-410典型,485和232可同时使用)。

出乎意料的强大!自定义扩展的内置网页

串口服务器配置,串口服务器使用

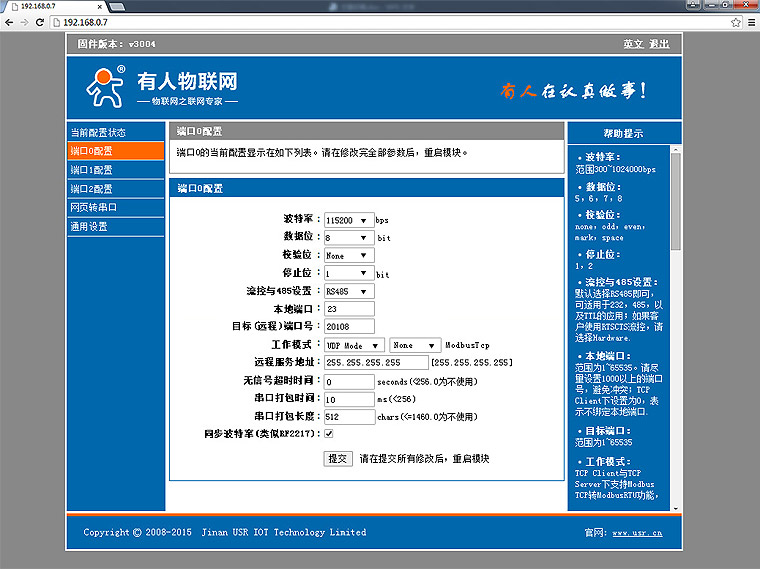

M4系列采用全新的内置网页风格,将会在固件版本v3004之后启用,新界面更加友好、右侧增加人性化的帮助提示。内置网页同时支持用户自定义,用户根据自己的情况进行设计。
       内置网页不光是好看,而且实用。M4系列支持网页转串口功能,采用的是HTML5技术的Websocket,再结合自定义网页功能,用户可以根据项目需求设计内置网页,实现网页控制、网页数据采集等功能。

数据直接提交给web服务器!网页编程的福音

串口服务器功能,串口服务器联网方式

传统的串口转网络设备只提供TCP方式与服务器进行通讯,然后,如何做好高效的TCP Server?如何处理好多条链接逻辑?以及死链接的识别和处理等方面,对于非通讯领域的程序员来说,还是有很多技术门槛的。
       M4系列的Httpd client功能完美解决这个问题,只要按照一定格式向模块串口发送数据,数据将以Http方式直接提交给像apache、IIS、tomcat这类web服务器,普通的网站编程人员利用PHP、ASP等语言就可以直接做数据库存储等处理。做B/S架构系统的不二之选!
       查看Httpd Client通讯案例:http://www.usr.cn/Case/30.html

完美支持“有人”的虚拟串口软件和D2D云服务

完美兼容有人虚拟串口软件(USR-VCOM),软件向虚拟串口发送数据,串口服务器同步输出。
        1、支持一键自动链接串口服务器技术
        2、支持同步波特率技术:串口软件打开虚拟串口的波特率和参数与串口服务器自动同步;
       点击查看利用虚拟串口和有人串口服务器实现PLC网络编程的案例:http://www.usr.cn/Case/13.html
完美支持D2D云服务(USR-D2D),实现与设备跨网络数据交互;

人性化的细节功能

       1、安全机制:M4系列支持用户名和密码验证,验证正确才可以进行配置;
       2、自定义MAC:“有人”每台串口服务器出厂默认为全球唯一MAC地址,同时也支持MAC地址用户自定义;
       3、KeepAlive机制:支持TCP保活机制,立刻检测到网络另一端的异常断开;
       4、网络升级:利用上位机设置软件,支持网络升级;
        5、DNS/DHCP:支持动态域名和IP自动获取功能;

串口服务器 总结

串口联网服务器

老款401是经过了市场销量验证过的经典之作!作为2015年“有人”全新升级的410,在内核选择上的稳定性和高性能上,已经占据了绝对优势。无论是细节工艺的成熟度,还是应用的灵活性,都成为410在智能联网应用上的明智之选!

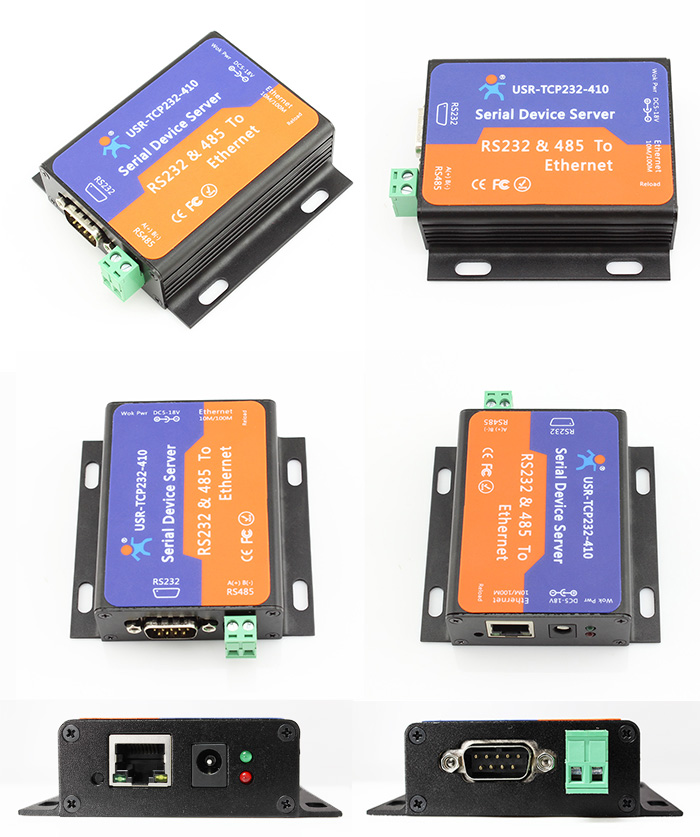

串口服务器 图片

多路串口服务器,rs232/rs485串口服务器

系统信息

  • 处理器
  • Cortex-M4
  • 主频
  • 120MHz
  • Flash
  • 512K字节

以太网

  • 端口数
  • 1
  • 接口标准
  • RJ45
  • 速率
  • 10/100 Mbps,MDI/MDIX交叉直连自动切换
  • 保护
  • 1.5KV电磁隔离,外壳隔离保护
  • 网络协议
  • IP,TCP,UDP,DHCP,DNS,HTTP,ARP,ICMP,Web socket,Httpd client
  • 接收缓存
  • 最大支持16K字节缓存

串口

  • 端口数
  • 2(1路RS-232,1路RS-485,支持同时工作)
  • 接口标准
  • RS-232:DB9针式,RS-485:2线(A+,B-)
  • 数据位
  • 5,6,7,8
  • 停止位
  • 1,2
  • 校验位
  • None,Even,Odd,Space,Mark
  • 波特率
  • RS-232:600 bps~230.4K bps,RS-485:600 bps ~ 1M bps
  • 流控
  • RTS/CTS
  • 缓存
  • 收发各2K字节
  • 保护
  • RS-485:防静电 2KV,防雷保护
  • RS-485上下拉电阻
  • 2.2 KΩ

软件

  • 虚拟串口(USR-VCOM)
  • Windows 2000或更高(32位/64位)
  • 配置方式
  • 内置网页,上位机设置软件,串口指令

基本参数

  • 尺寸
  • 90 x 84 x 25(mm)含外壳以及端子
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 保存环境
  • -40 ~ 105°C,5 ~ 95% RH(无凝露)
  • 输入电压
  • DC 5 ~ 36 V
  • 工作电流
  • 86.5mA(aver)@ 5V
    44.3mA(aver)@ 12V
  • 功耗
  • <1W

更多

  • 安规认证
  • CE,FCC,ROHS
  • 保修期
  • 2年
  • 配件
  • 5V1A高品质电源,公对母串口线,母对母串口线,1米网线
