低功耗蓝牙模块

工业物联网通讯专家!
认真做好每一件事,设计简单、可靠、价格合理的产品!

  • 所属系列:
    低功耗蓝牙模块
  • 产品型号:USR-BLE100
  • 产品名称:
    串口蓝牙模块 低功耗蓝牙无线模组 BLE 4.0/4.1
  • 发布时间:2015-12-31
  • 售后服务:客户支持中心
  • 概 述
  • 规格参数
  • 订购方式
  • 资料下载
  • 知识问答
蓝牙模块

USR-BLE100是一款多功能、工业级、低功耗蓝牙模块。

蓝牙串口模块

与WIFI模块引脚兼容

蓝牙串口模块

BLE100与WIFI模块C32系列USR-C322USR-C210)引脚兼容,你的产品从蓝牙切换到WIFI的话,只需调整软件协议,无需修改硬件。

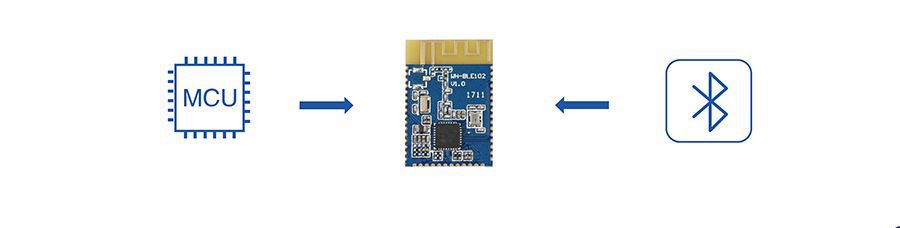

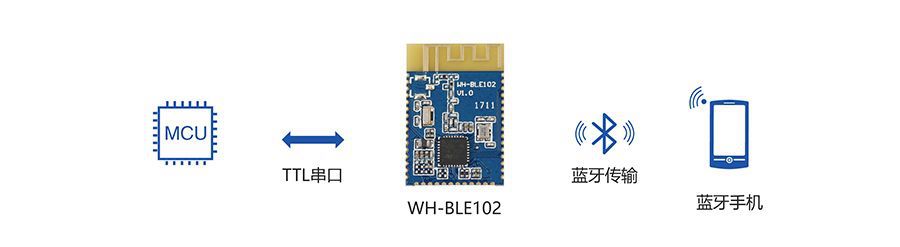

功能简介:TTL串口与蓝牙数据透明传输

ble模块

USR-BLE100是一款支持蓝牙v4.1 BLE协议(兼容v4.0)的低功耗ble模块,通过该模块可以使传统的串口设备或者MCU控制的设备进行无线的数据传输。

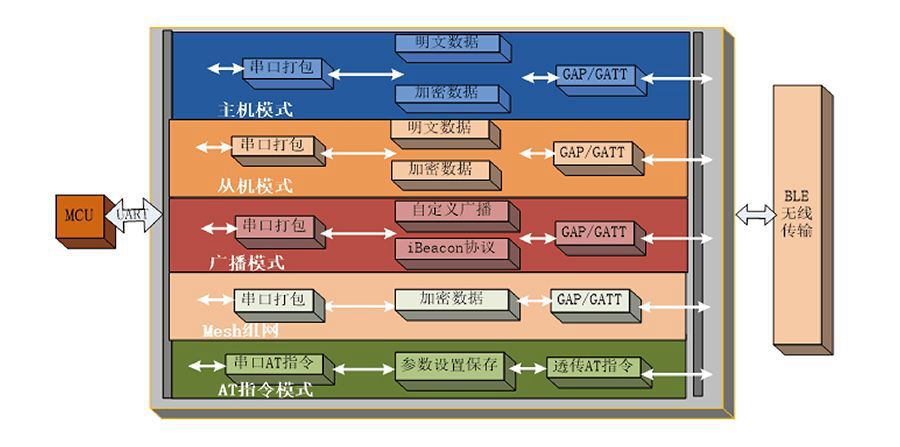

蓝牙模块多功能展示

BLE100蓝牙模组产品功能图

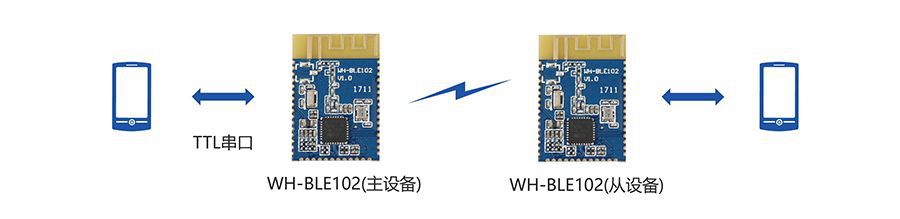

主从一体

无线数据传输

该蓝牙模块主从一体(默认从模式),可以使用一主一从的方式进行数据透传。

超低功耗

低功耗蓝牙模块

1.3uA低功耗广播模式,150nA休眠模式,支持低功耗多种唤醒方式。
低功耗广播模式下用CR2477纽扣电池使用寿命达2年之久。

电量检测

将模块AD引脚连接电源,轻松获取电池电量,手机APP通过模块内置的电池检测服务(Battery Service)轻松读取当前电池电量。

超远距离传输

无线ble模块

在没有遮挡和默认0dBm发射功率的情况下,两模块对传距离可达80米!(实测能达到100米!)
模块与其他蓝牙设备传输,由于受限于对方的传输距离,通讯距离会大受影响。

工业级

工业级蓝牙模块

符合工业级标准,能够适应各种恶劣环境,工作温度范围达到:-40~85℃。

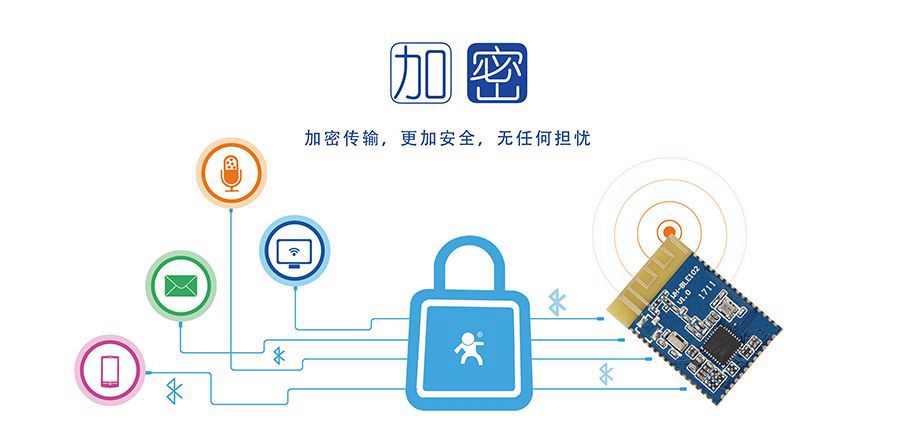

加密传输

内置PC1加密算法,支持对数据加密传输,保证数据安全!



多种配置方式

蓝牙模块 串口

支持TTL串口和蓝牙两种配置方式。

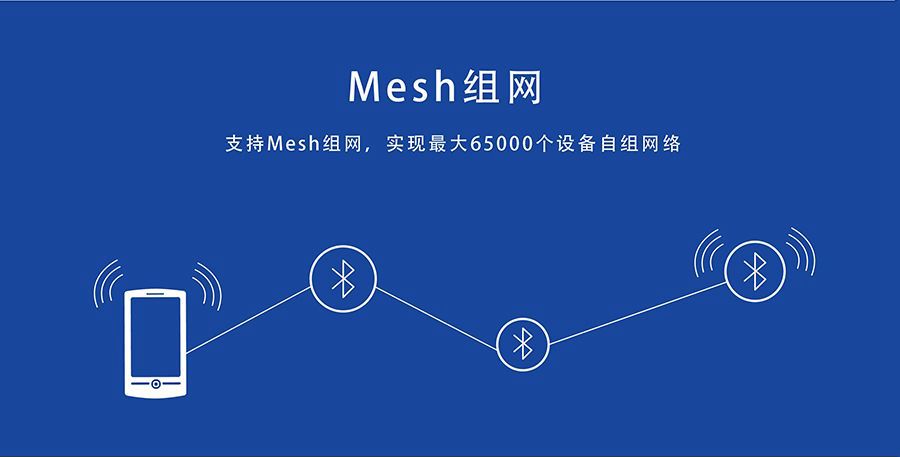

Mesh自组网

ble模块

蓝牙模块支持跟zigbee蜂窝组网一样的Mesh组网功能,实现最大65000个设备自组网络。

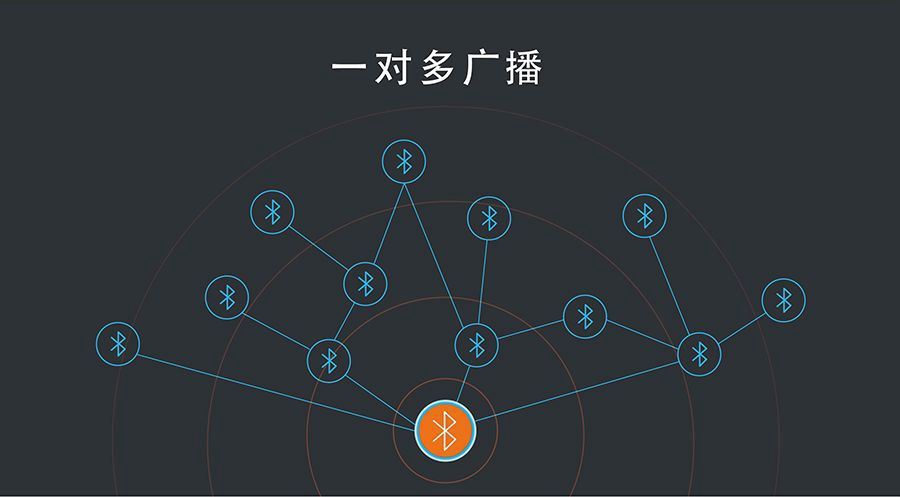

支持一对多广播

ble4.0模块

广播模式支持对附近的设备一对多广播发送数据。

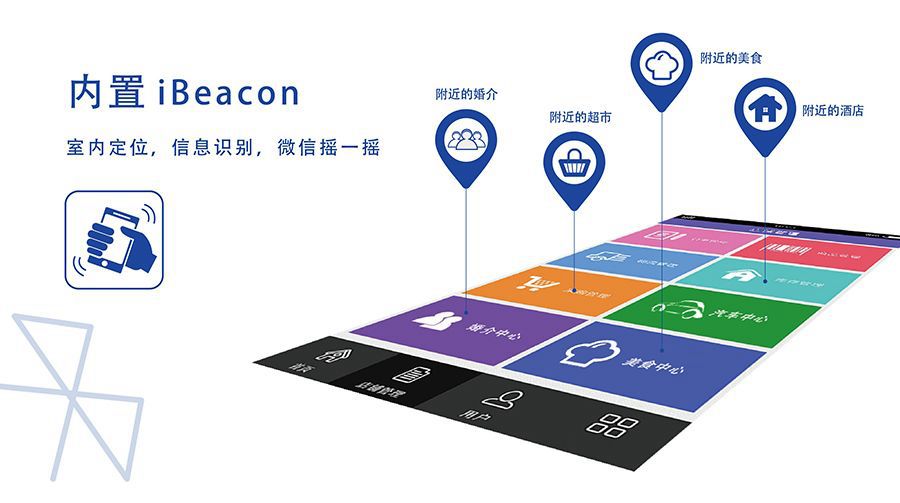

内置iBeacon协议

蓝牙4.0模块

广播模式下支持iBeacon功能,广泛应用在:室内定位、近场信息推送、身份识别、微信摇一摇、蓝牙防丢器等。

宽电压范围

蓝牙4.1模块

支持1.9V~5.5V单电源供电,即使电池电压衰减到2V也可以继续使用!



参数表

BLE100蓝牙模组基本参数表

相关配套

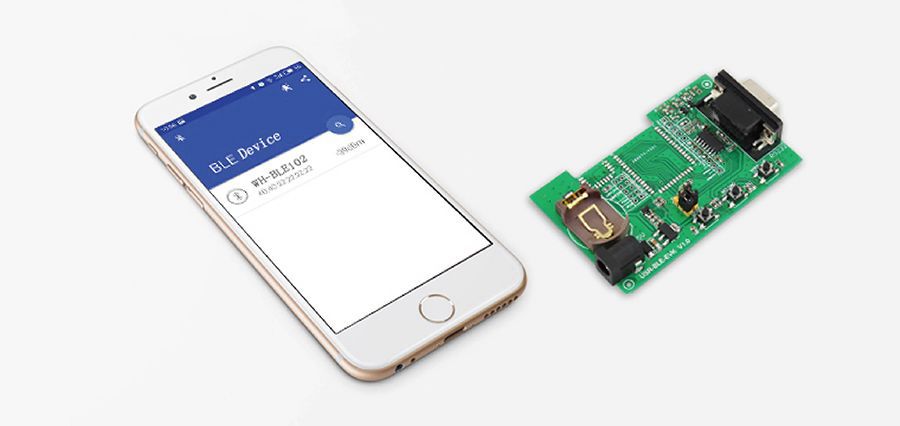

蓝牙评估板

模块有配套的蓝牙评估板,以及Android和IOS的蓝牙调试助手,为方便用户学习开发,开放android和IOS蓝牙调试助手的源代码!(点击申请蓝牙调试助手源代码

蓝牙遥控应用

蓝牙应用

应用到智能家居室内控制,或工业上无线控制!

数据透传替代数据线

蓝牙模块

利用蓝牙模块的主从一体和Mesh组网功能,用蓝牙无线替换掉复杂的布线工作!

无线数据采集应用

蓝牙数据采集

适用于近距离数据采集应用,如:无线抄表、无线遥测、状态采集等。

蓝牙定位应用

蓝牙定位

适用于室内定位、井下定位等。

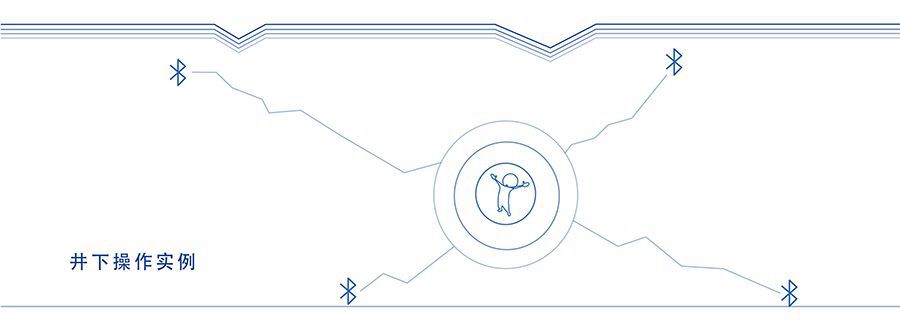

井下应用举例:利用蓝牙发送报警、操作等信息,并实时查看井下位置。

手持POS系统应用

蓝牙模块

利用蓝牙将手持机扫描信息、POS机刷卡信息、手机提交的信息无线传输给终端。

总结

无线蓝牙模块

有人的BLE蓝牙模块已经做到足够全面了!作为一款工业级蓝牙低功耗模块,拥有:超低功耗、远距离传输、宽电压范围的特性。
功能支持:v4.1 BLE协议(兼容v4.0)、主从一体、电量检测、加密传输、多种配置方式、Mesh组网、一对多广播、iBeacon协议;
USR-BLE100引脚兼容WIFI模块的接口方式也方便后期切换WIFI的方案。
USR-BEL101小巧的体积也会让你眼前一亮!

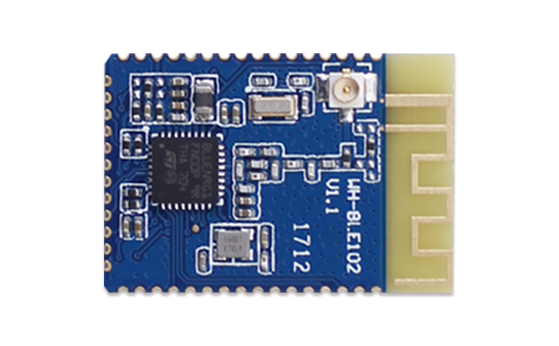

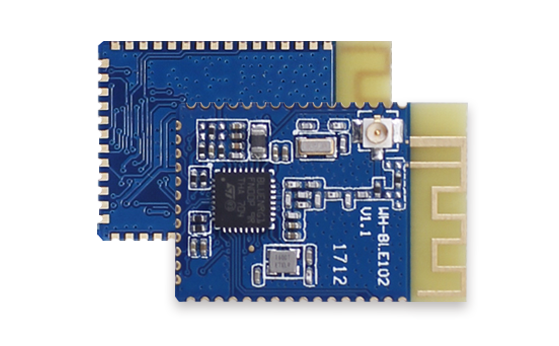

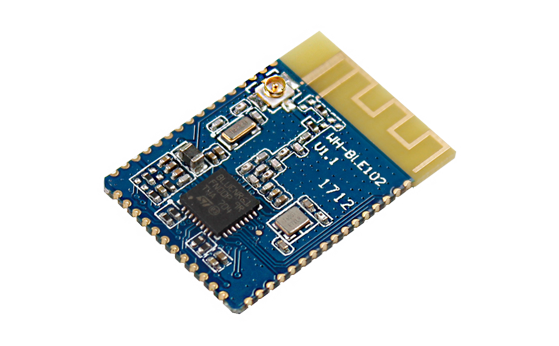

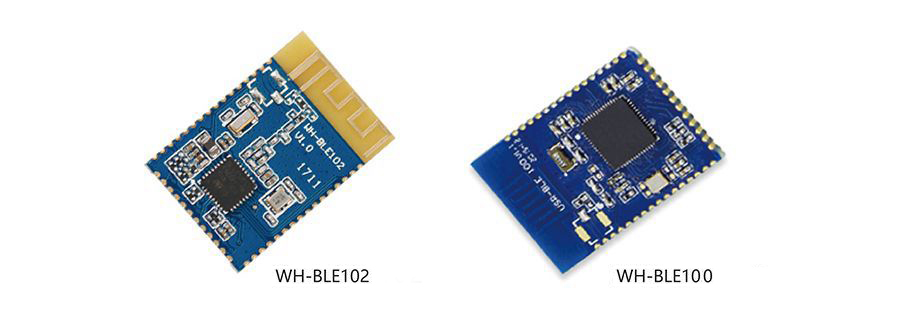

更多产品图片

串口蓝牙模块 蓝牙无线模块蓝牙无线模块

基本参数

  • 无线标准
  • 802.15.1
  • 频率范围
  • 2.402GHz~2.480GHz
  • 发射功率
  •  -18dBm至+3dBm
    用户可以配置功率
  • 接收灵敏度
  • -89dBm
  • 天线选项
  • 外置:I-PEX连接器
    内置:板载天线

硬件参数

  • 数据接口
  • UART:2400bps ~ 115200bps
  • 工作电压
  • 1.9V~5.5V
  • 工作电流
  • 60nA~12mA
  • 工作温度
  • -40℃~85℃
  • 存储温度
  • -40℃~125℃
  • 尺寸
  • 18.2×26.7×3

软件参数

  • 设备类型
  • 主设备/从设备
  • 安全机制
  • 128位AES引擎
  • 数据加密
  • PC1加密
  • 工作模式
  • 主设备模式,从设备模式,广播模式
  • 设置命令
  • AT+命令结构
  • 用户配置
  • 串口AT命令,透传AT指令
  • 客户应用软件
  • 支持客户定制应用软件
