BLE连接蓝牙打印机进行通信

2017-07-05

分享到:
{}

一、首先,需要确定一下您的蓝牙打印机是能连接BLE蓝牙通信的,其内部没有特殊协议,符合标准BLE通信协议

二、让蓝牙打印机厂家提供打印机的UUID

UUID有3个:服务UUID、TX_UUID、RX_UUID

三、进入AT指令模式,更改BLE的UUID,3个UUID全部改完后,设置BLE工作模式为主模式,然后发送AT+Z重启。

本次测试BLE是在出厂默认参数,用的是以下型号的打印机:

芯烨XP-58IIH热敏小票据POS58蓝牙打印机

合杰 XM-NAP-1 CB58B蓝牙打印机

其UUID为

Server_Uuid:49535343FE7D4AE58FA99FAFD205E455

Server_Tx_Uuid:495353431E4D4BD9BA6123C647249616

Server_Rx_Uuid:49535343884143F4A8D4ECBE34729BB3

四、设置步骤如下

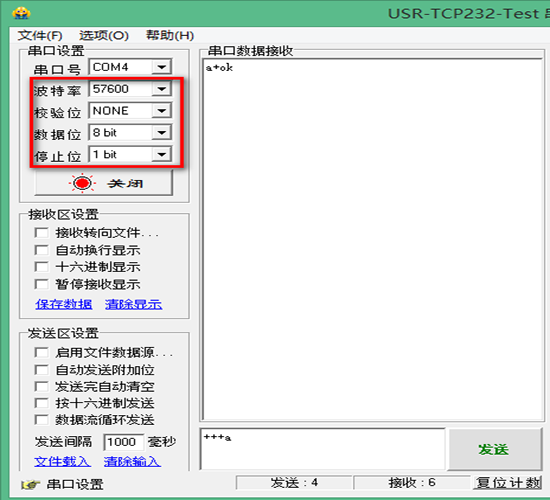

1、Ble蓝牙串口参数设置如下,发送+++a,进入AT指令模式,模块会返回a+ok

2、设置BLE的UUID与蓝牙打印机一致

AT+UUID?查询指令

AT+UUID=AA.......(.......为UUID,前面加AA或BB或CC)

AT+UUID=BB.......

AT+UUID=CC......

三个设置指令 AA是主服务uuid BB是TX服务 CC是RX服务

a设置服务UUID

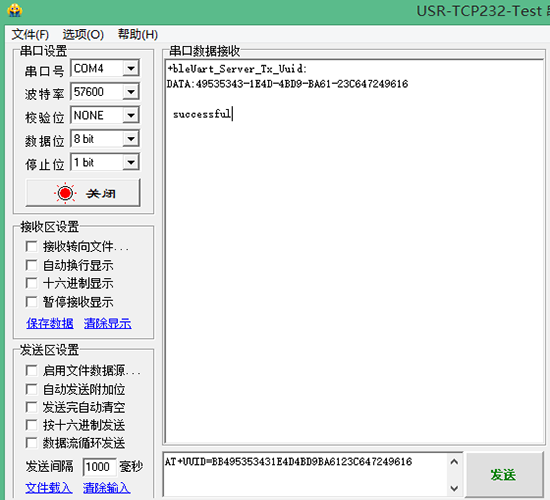

b、设置TX_UUID

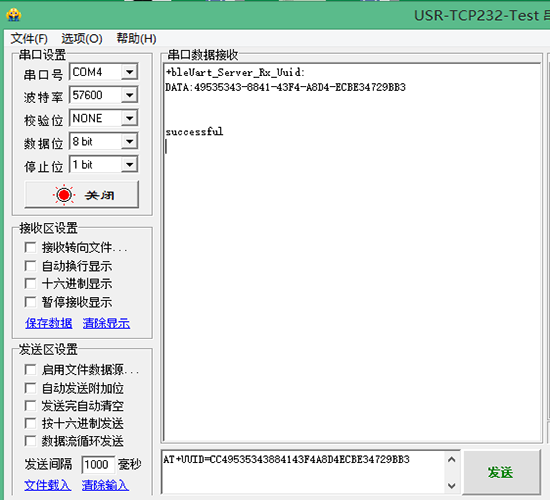

c设置RX_UUID

3、设置完UUID后,将模块的工作方式改为主模式

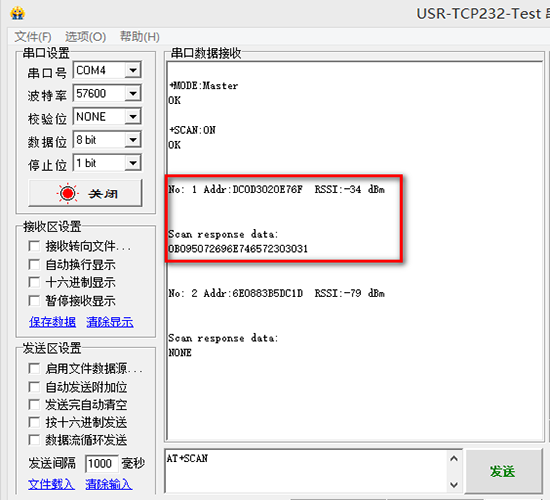

4、然后搜索一下周围的从模块,根据MAC确定要连接的设备

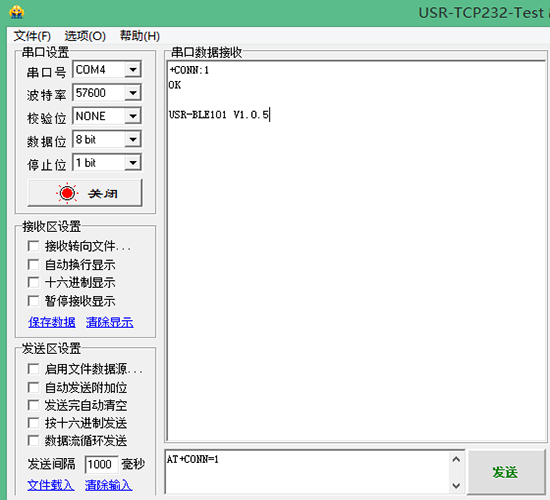

5、红框中的为蓝牙打印机的地址,然后发送AT+CONN=1进行连接打印机

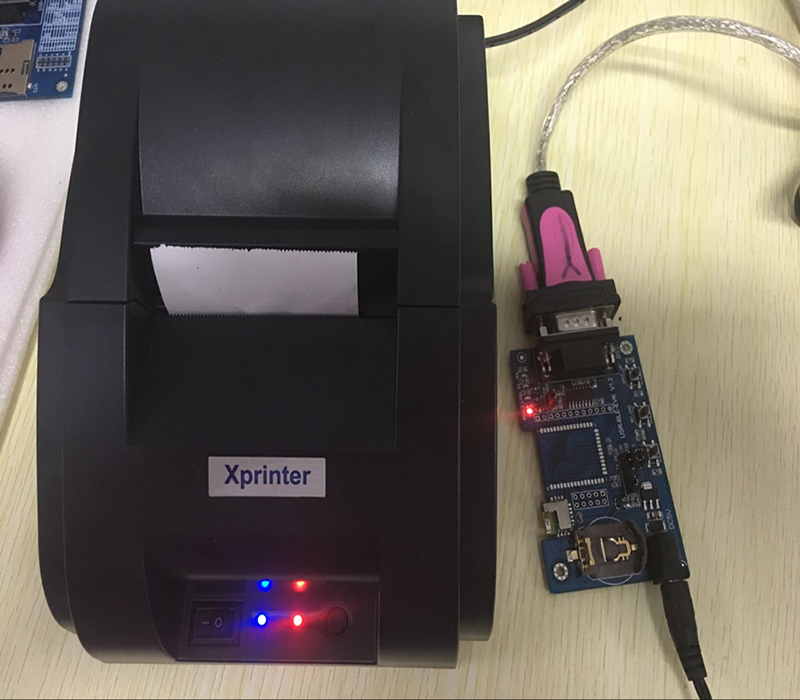

6、蓝牙打印机上电后,未连接上BLE蓝牙时,指示灯为红色,蓝牙评估板上的link灯快闪,如下图所示。

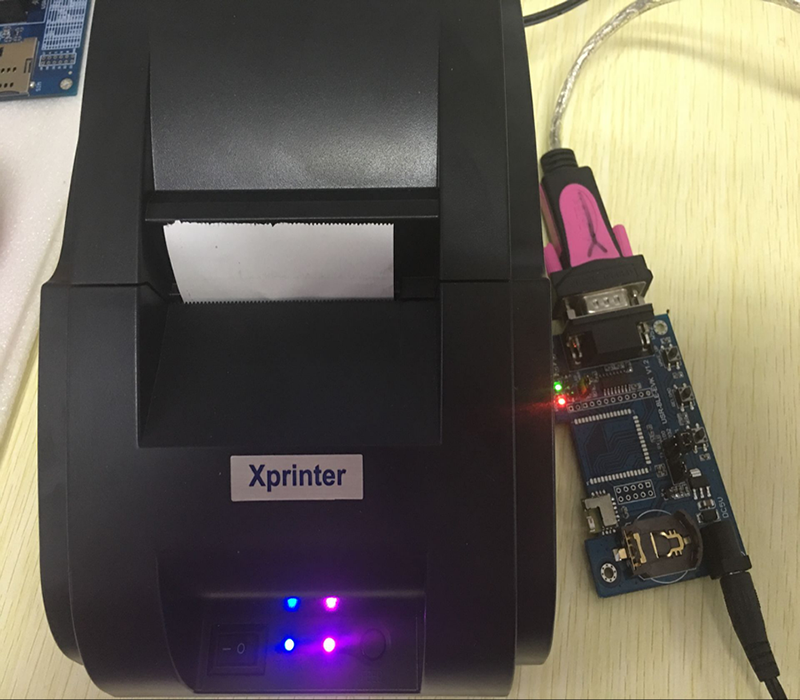

7、连接上BLE蓝牙后,指示灯变紫色,蓝牙评估板上的link灯常亮,如下图所示。

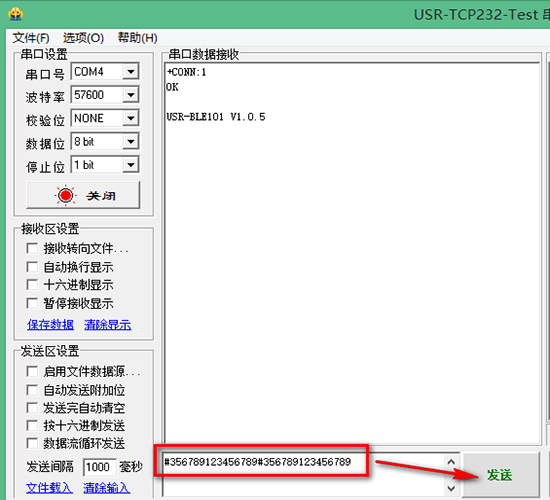

8、使用串口助手下发需要打印的数据,打印机上会直接显示出来,如下图所示。
