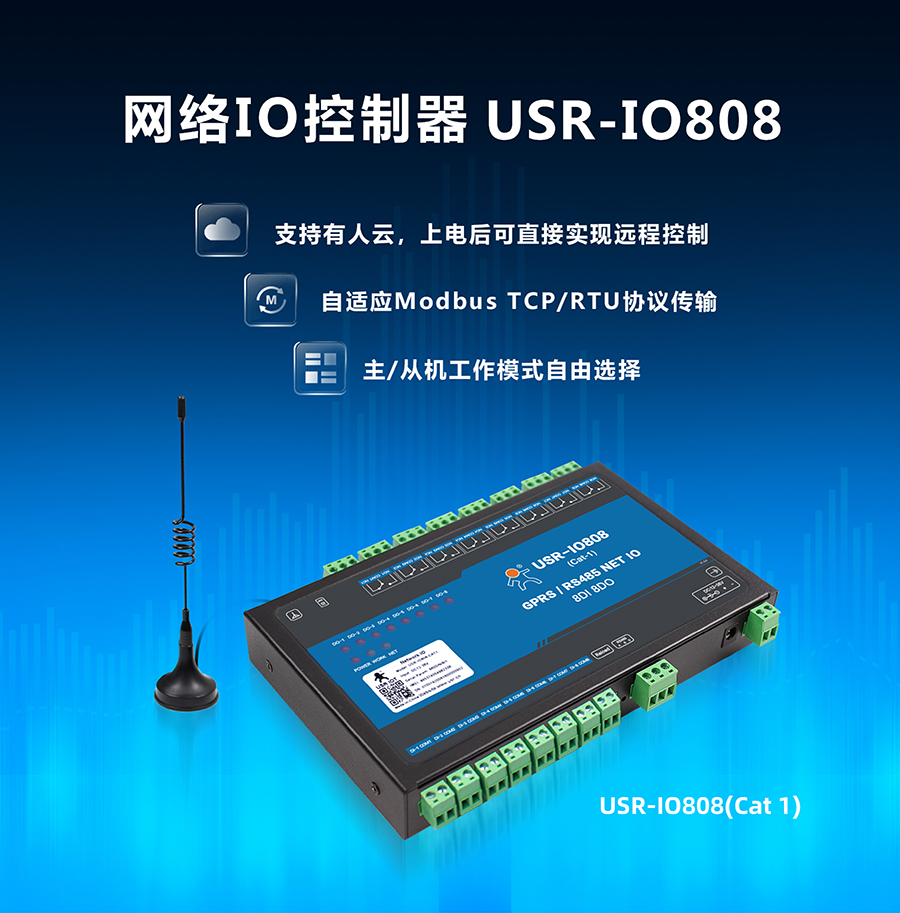

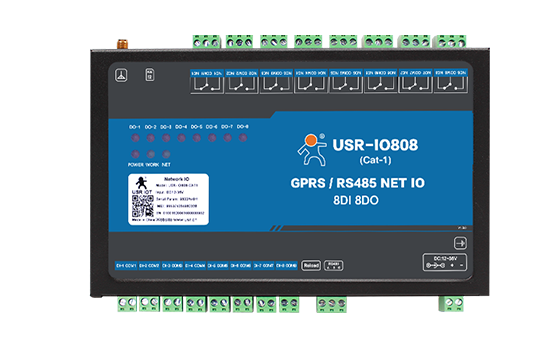

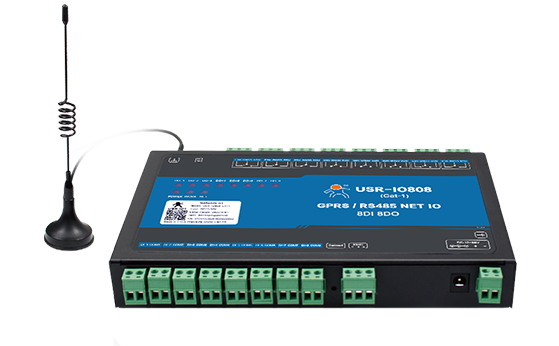

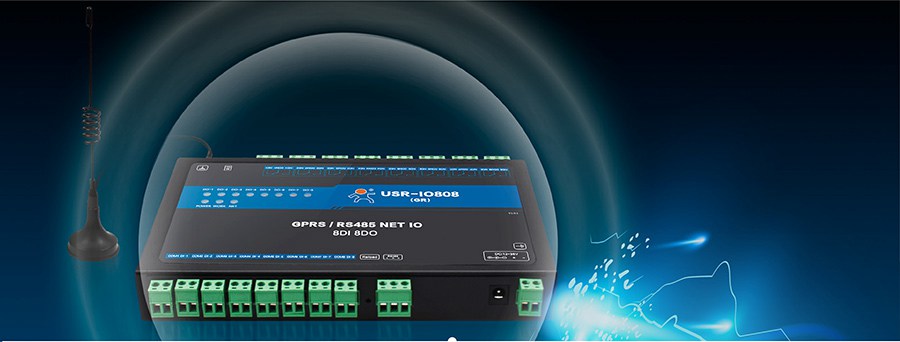

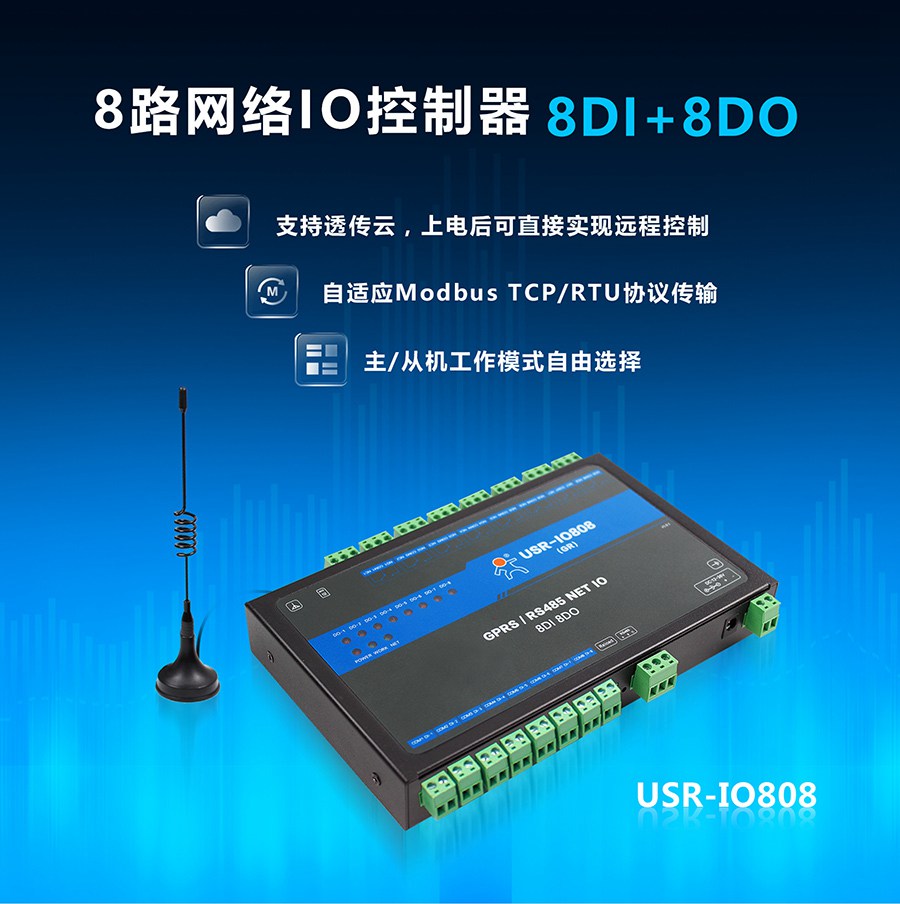

8路网络IO控制器USR-IO808

产品名称:
8路网络IO控制器
发布时间:2018-02-07
售后服务:技术支持中心
  • 概述
  • 规格参数
  • 订购方式
  • 资料下载
  • 知识问答
8路网络IO控制器_GPRS|以太网|WIFI无线八路远程IO控制设备

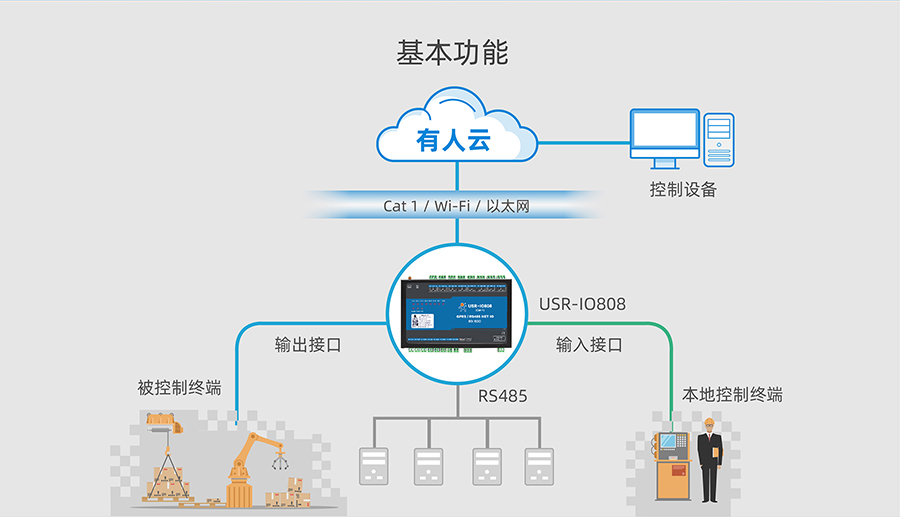

8路网络IO控制器的基本功能

基本功能

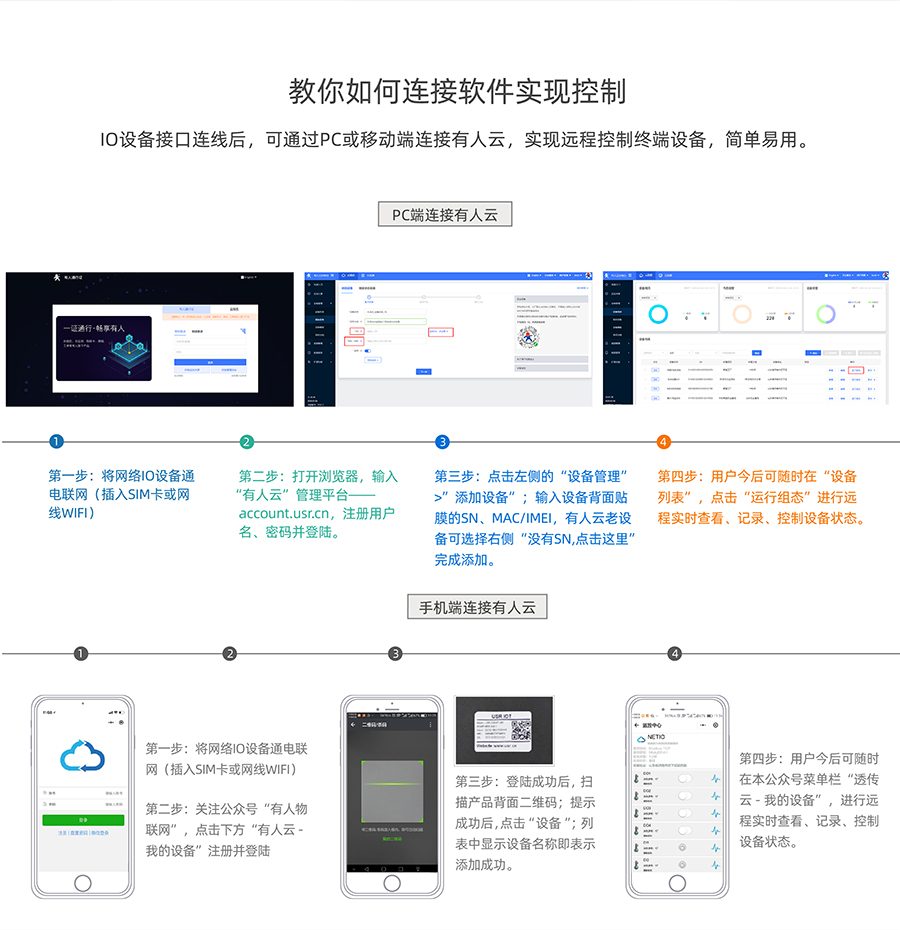

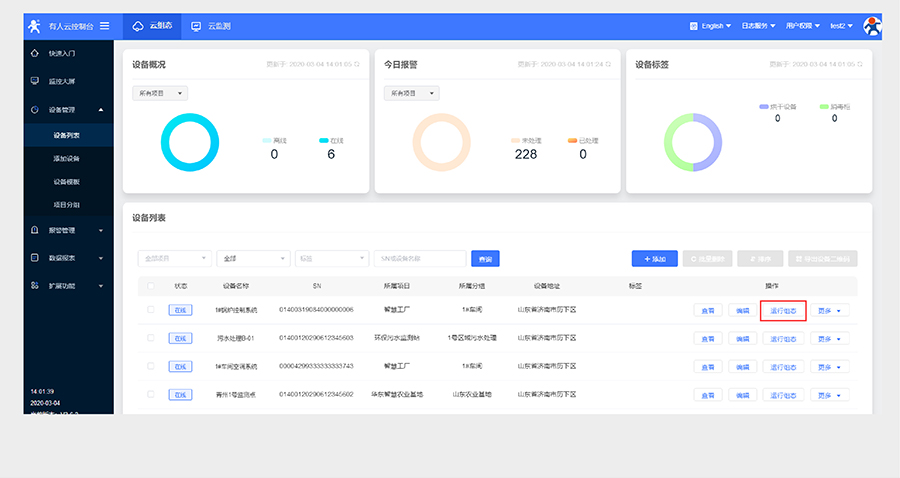

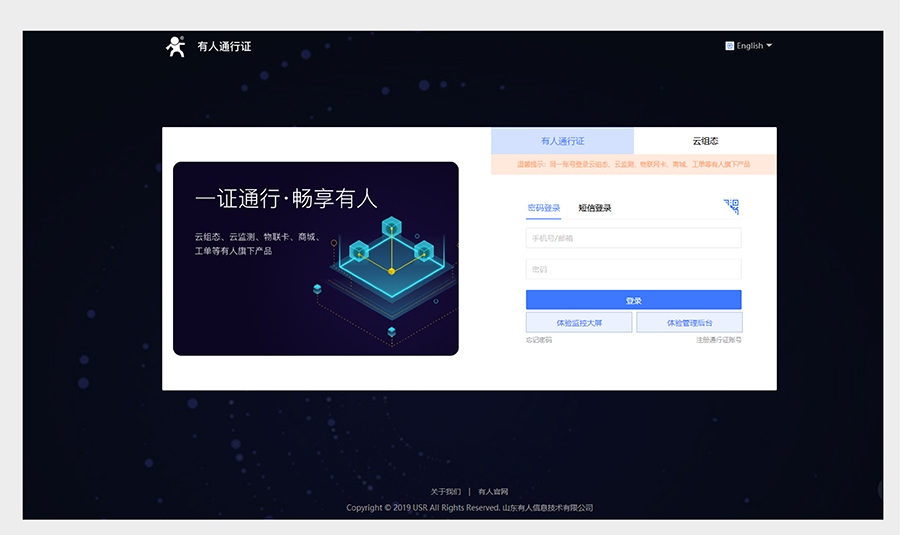

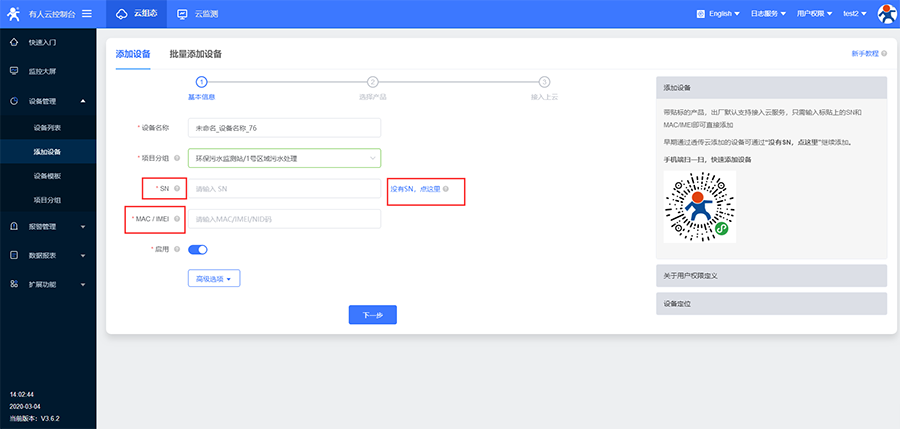

教你如何连接软件实现控制

IO设备接口连线后,可通过PC或移动端连接透传云,实现远程控制终端设备,简单易用。

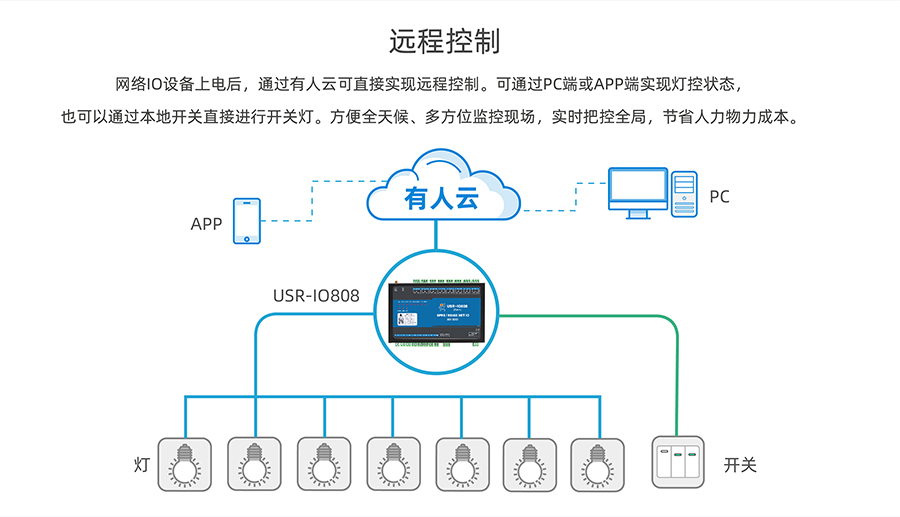

8路网络IO控制器的远程控制

远程控制

网络IO设备上电后,通过透传云可直接实现远程控制。可通过PC端或APP端实现灯控状态,
也可以通过本地开关直接进行开关灯。方便全天候、多方位监控现场,实时把控全局,节省人力物力成本。

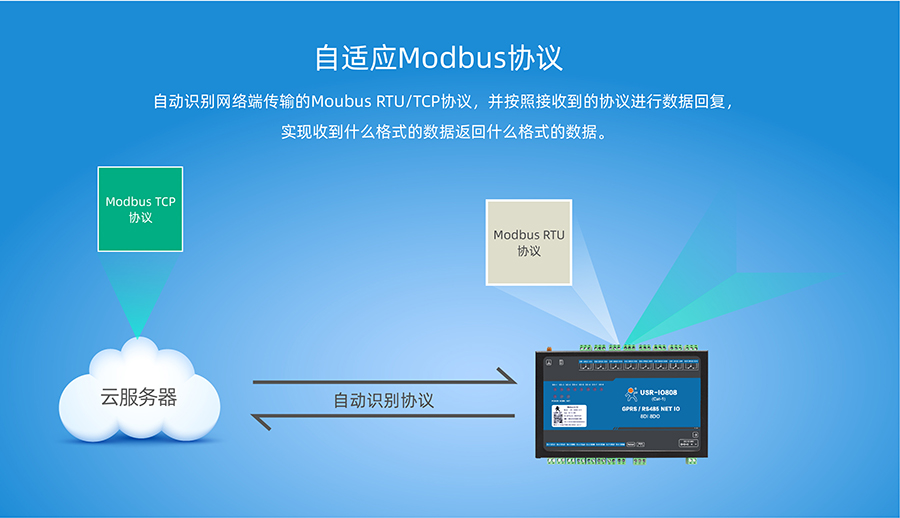

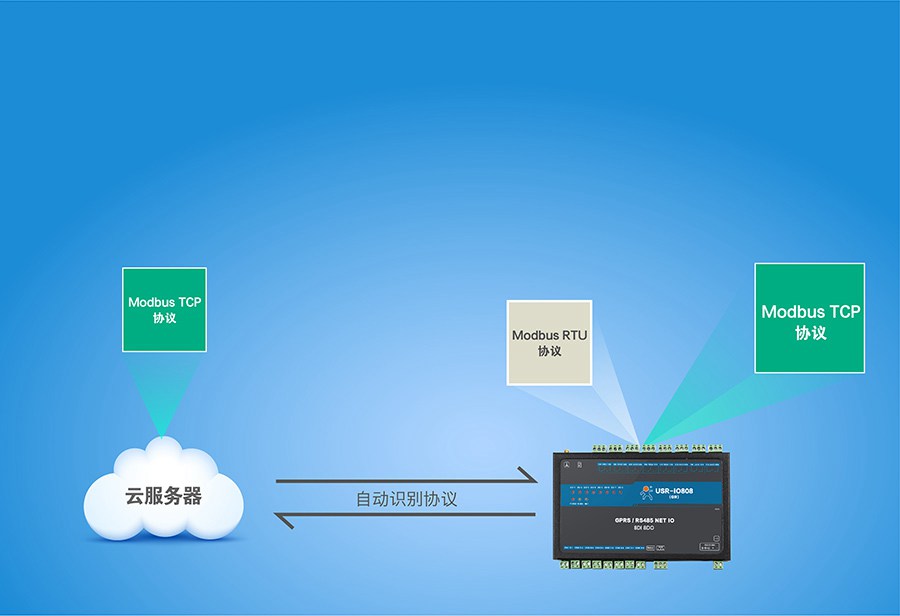

8路网络IO控制器自适应Modbus协议

自适应Modbus协议

自动识别网络端传输的Moubus RTU/TCP协议,并按照接收到的协议进行数据回复,
实现收到什么格式的数据返回什么格式的数据。

8路网络IO控制器的主/从机模式自由选择

主/从机模式自由选择

网络IO设备默认工作模式为从机模式,可以同时被网络和RS485端进行主机查询、控制。
还可以选择主机模式,设备RS485接口可以级联ModbusRTU设备,适合远程监测
和控制的项目应用中,例如温湿度农业大棚监控应用。

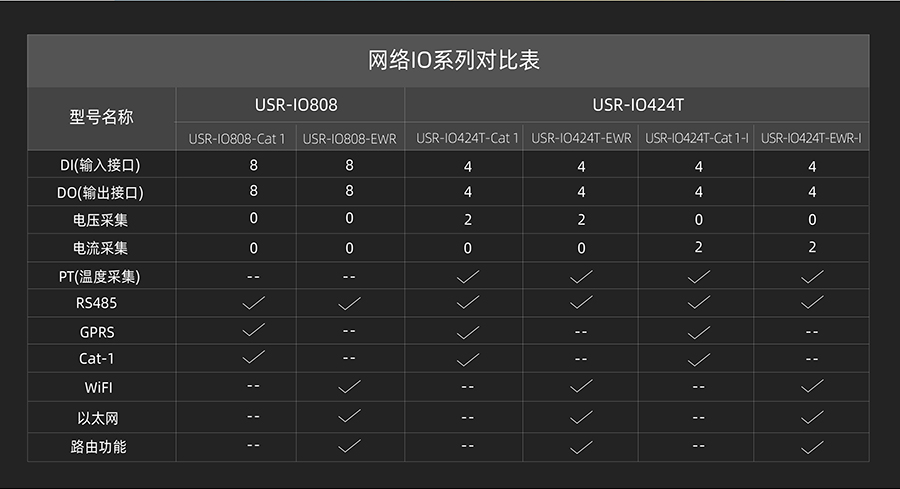

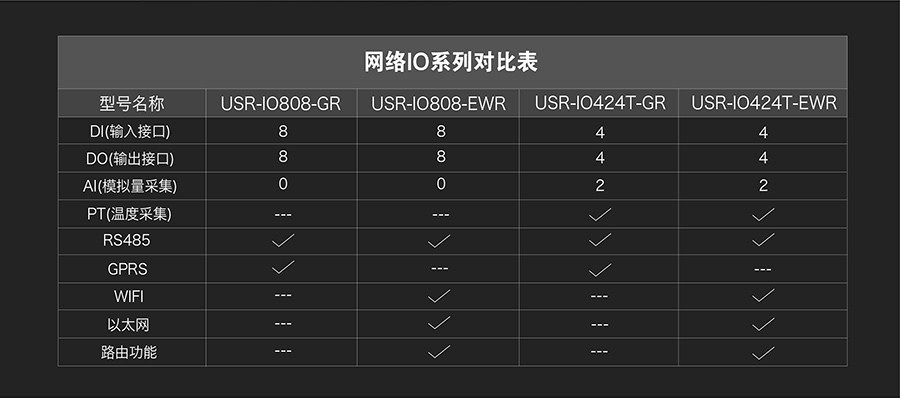

网络IO控制器的对比表

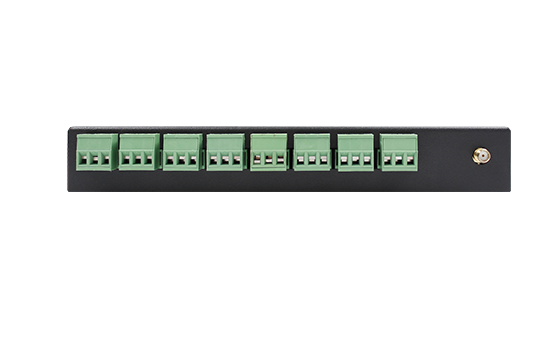

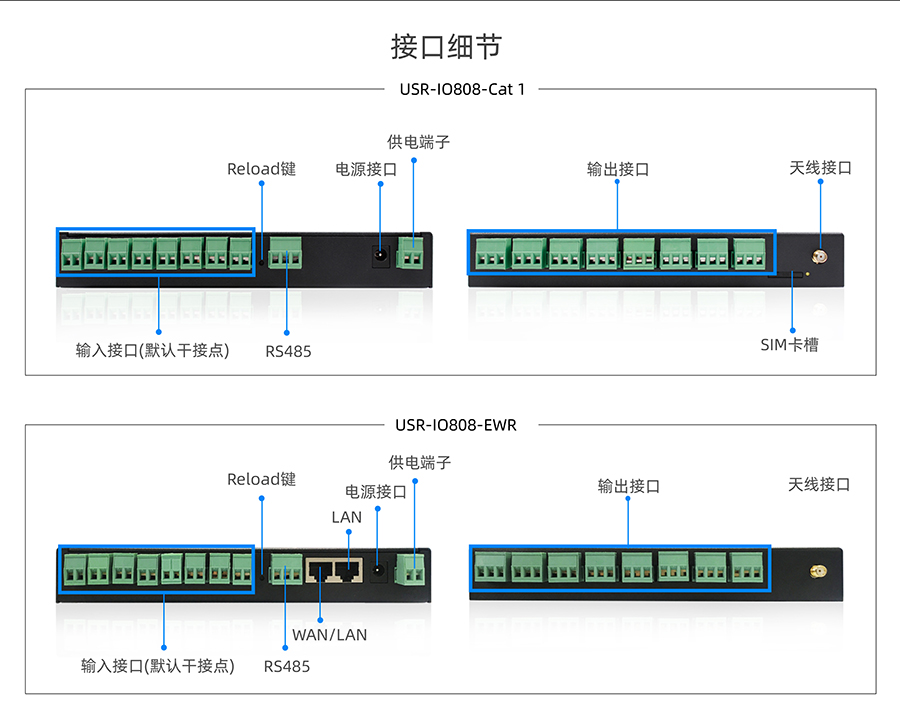

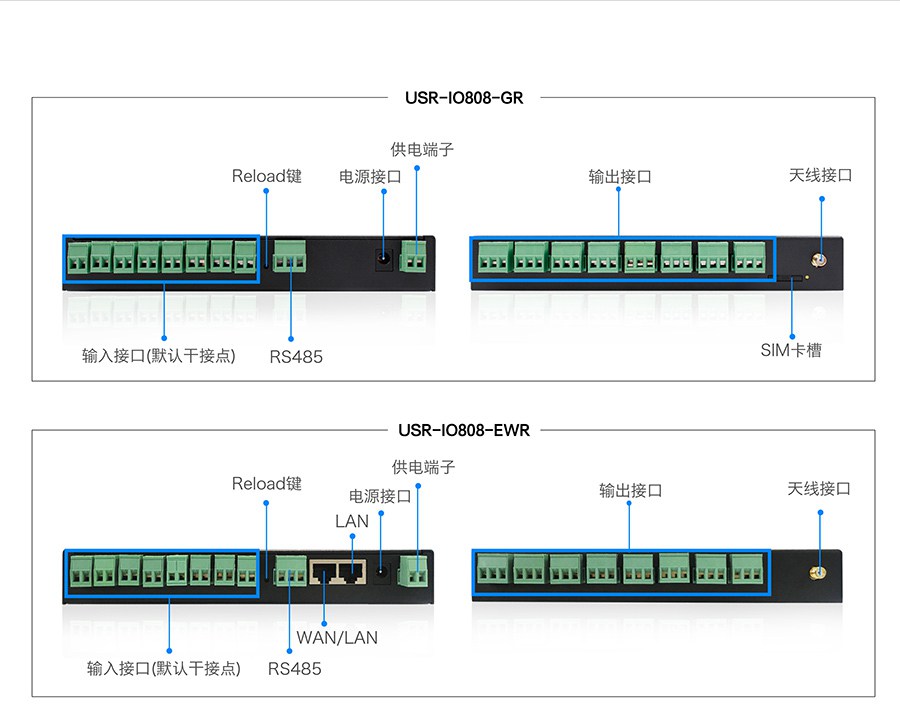

8路网络IO控制器的接口细节

接口细节

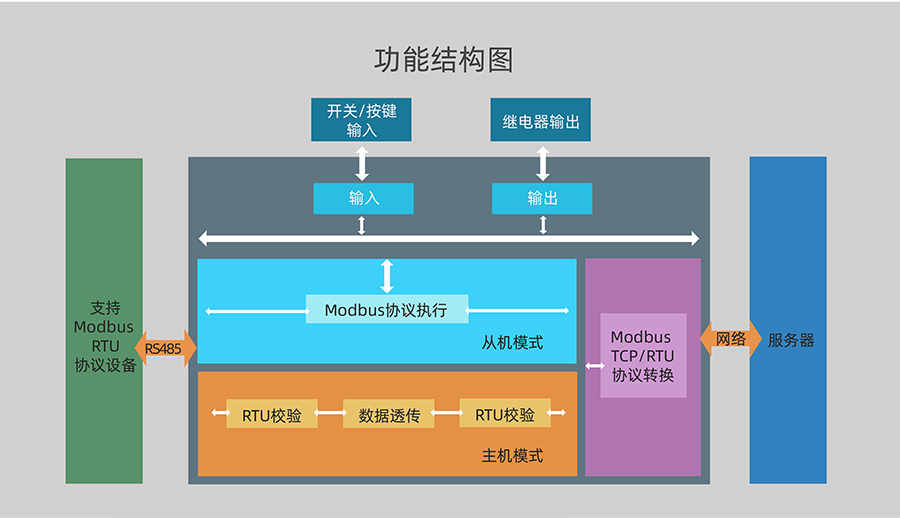

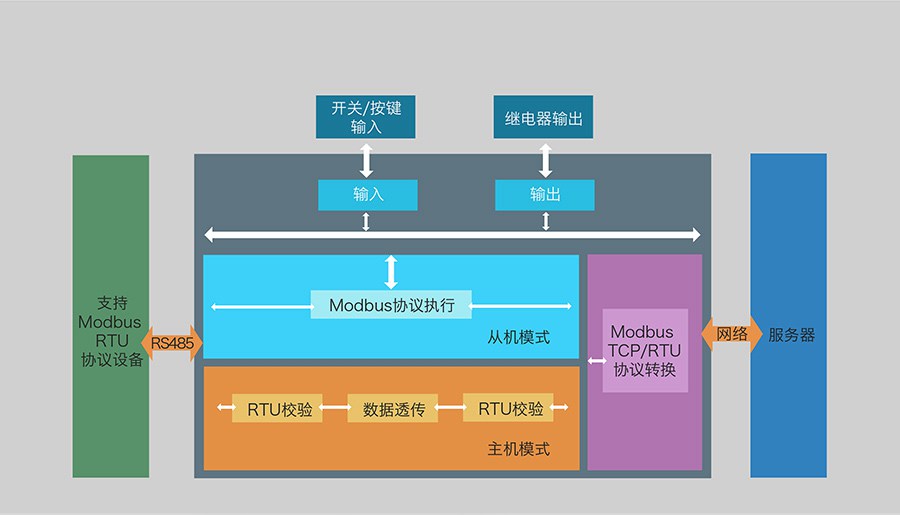

8路网络IO控制器的功能结构图

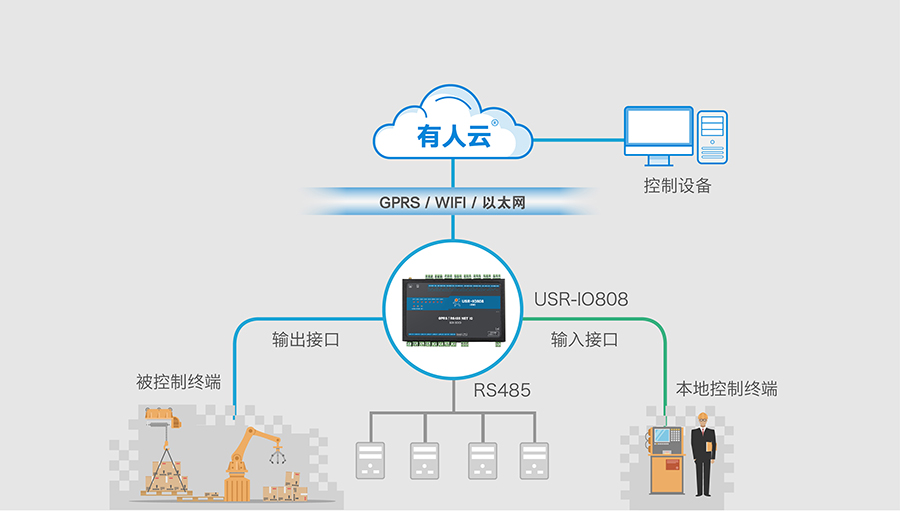

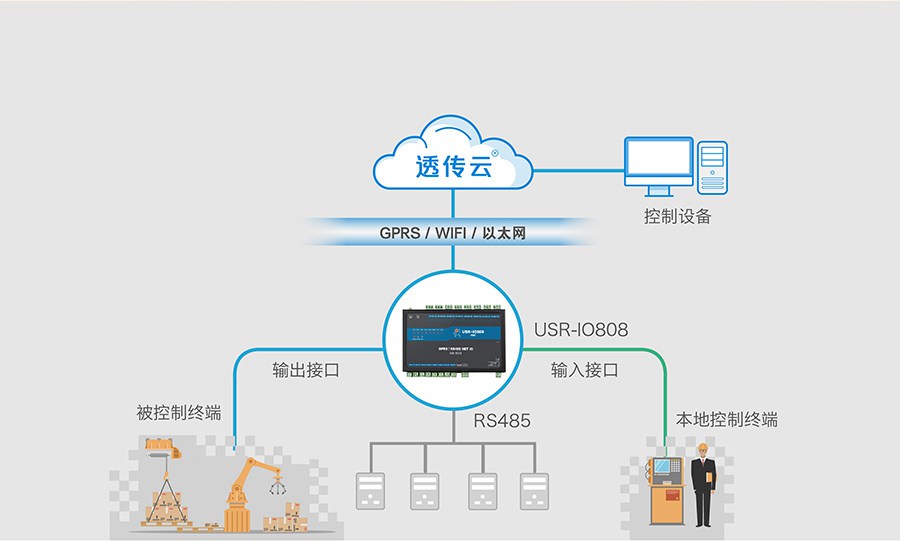

功能结构图

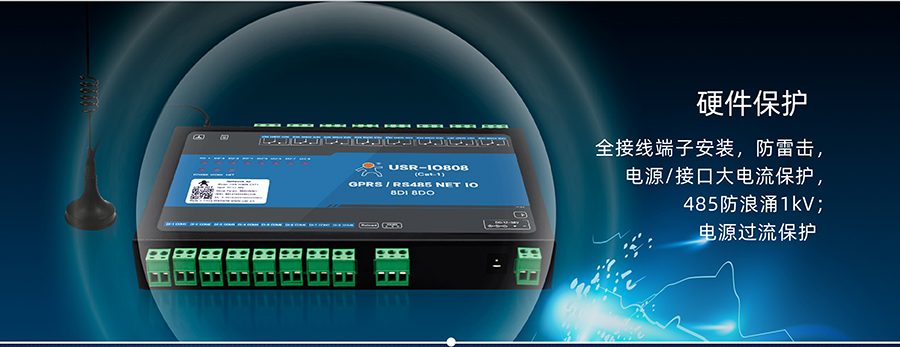

8路网络IO控制器的硬件保护

硬件保护

全接线端子安装,防雷击,
电源/接口大电流保护,
485防浪涌2kV;
电源过流保护。

8路网络IO控制器的EFT保护

电快速脉冲群-EFT

保证线路中出现瞬间的脉冲干扰(如:切断感性
负载、继电器触电弹掉等)时,
设备硬件不损坏。
电源 ±2kV
网口 串口 ±1kV

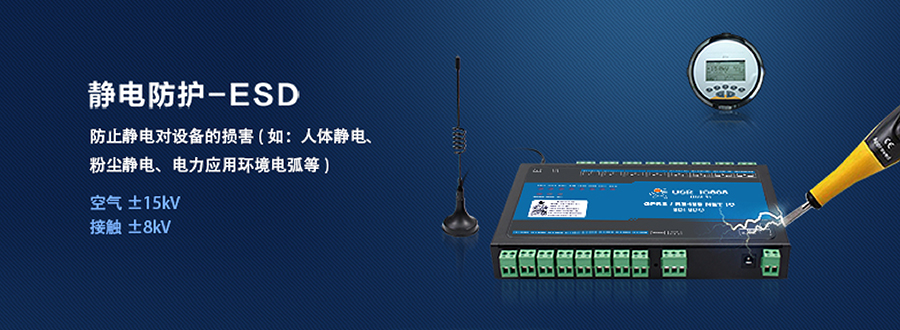

8路网络IO控制器的ESD防护

静电防护-ESD

防止静电对设备的损害(如:人体静电、
粉尘静电、电力应用环境电弧等。
空气 ±15kV
接触 ±8kV

8路网络IO控制器的看门狗

看门狗

精心设计的硬件看门狗保护,
二十四小时不宕机,稳定运行。

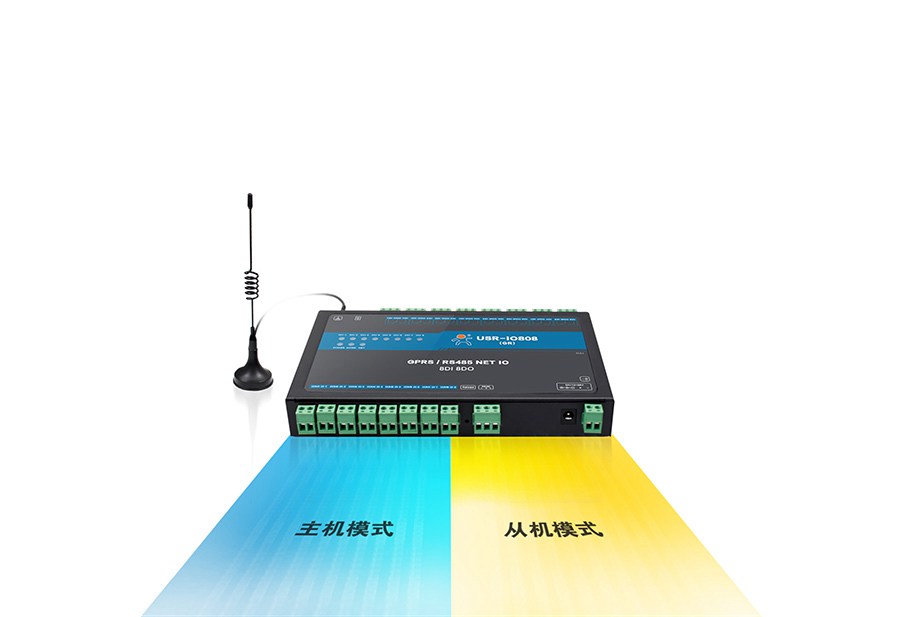

8路网络IO控制器的工作模式
8路网络IO控制器的主机模式

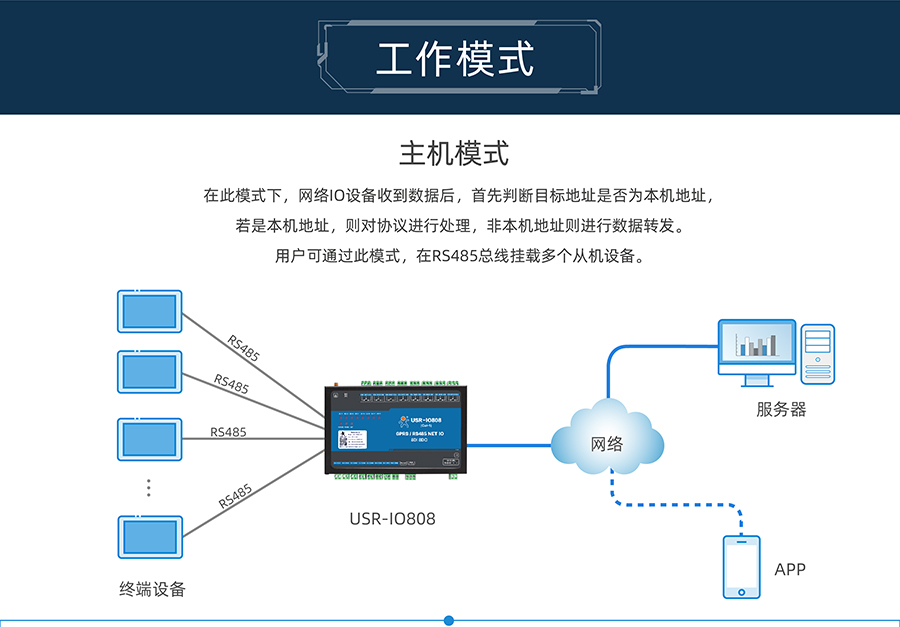

主机模式

在此模式下,网络IO设备收到数据后,首先判断目标地址是否为本机地址,
若是本机地址,则对协议进行处理,非本机地址则进行数据转发。
用户可通过此模式,在RS485总线挂载多个从机设备。

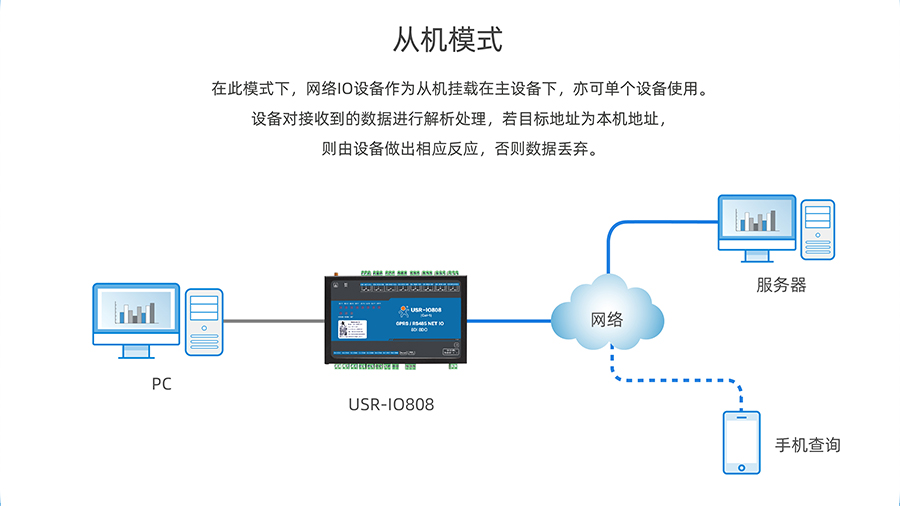

8路网络IO控制器的从机模式

从机模式

在此模式下,网络IO设备作为从机挂载在主设备下,亦可单个设备使用。
设备对接收到的数据进行解析处理,若目标地址为本机地址,
则由设备做出相应反应,否则数据丢弃。

8路网络IO控制器的特色功能

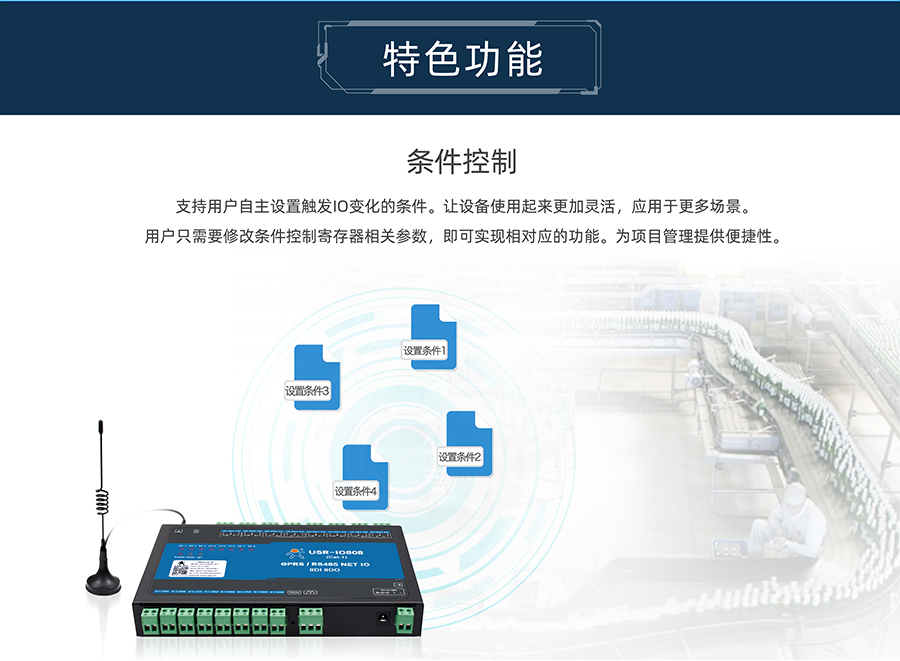

8路网络IO控制器的条件控制

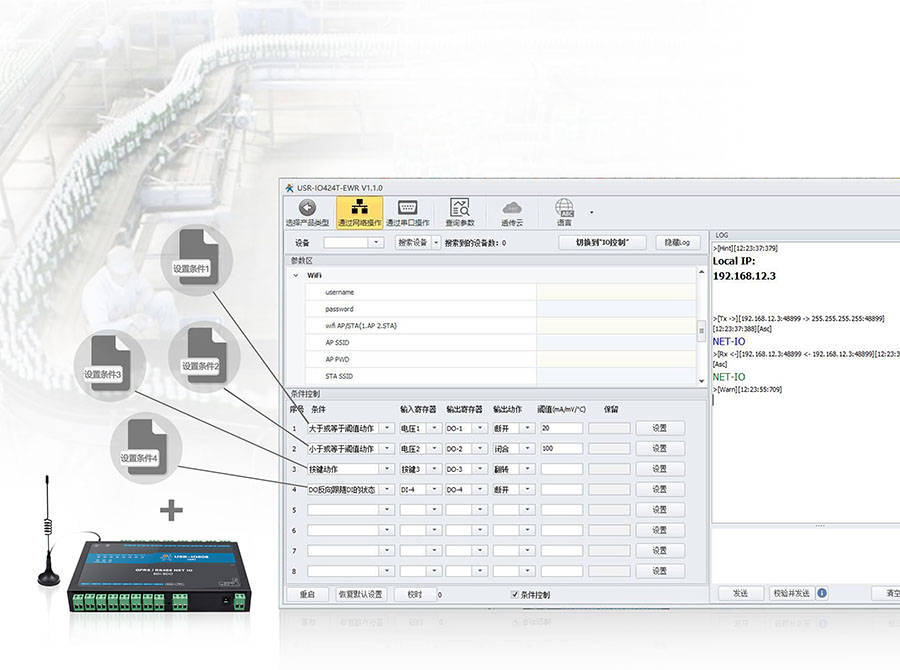

自定义联动控制逻辑

支持用户自主设置触发IO变化的条件,用户只需简单修改条件控制寄存器的相关参数,即可快速实现对应功能。
为项目管理提供便捷性,令设备使用起来更灵活,从而适用更多场景需要。

8路网络IO控制器的自由设置IO保持状态

自由设置IO保持状态

输出状态在重新上电或点击重启时,
可以选择输出状态时继续保持上次运行时的输出状态或者恢复为断开状态。

8路网络IO控制器的FTP自升级

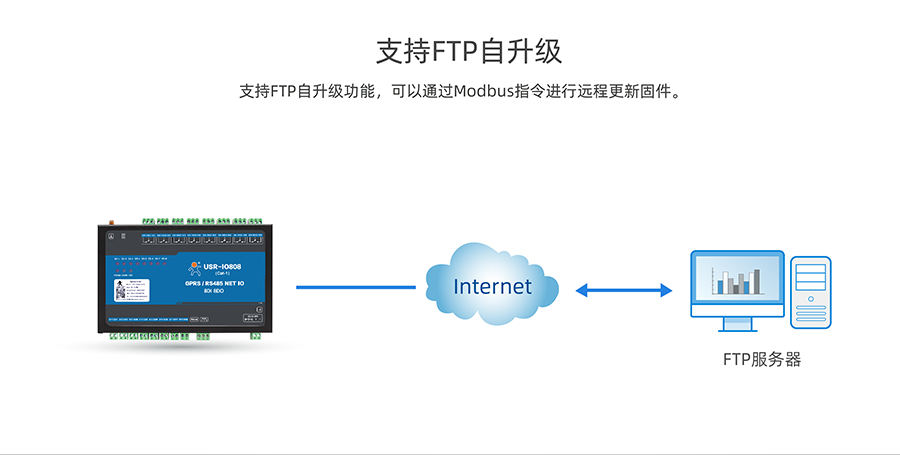

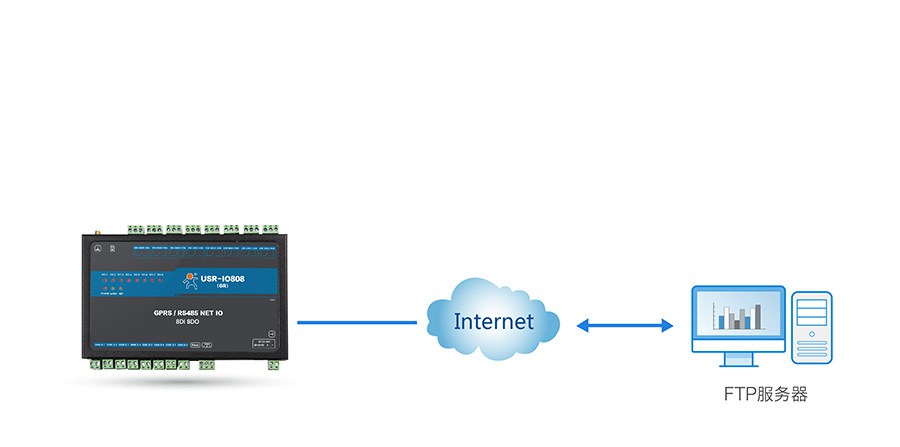

支持FTP自升级

支持FTP自升级功能,可以通过Modbus指令进行远程更新固件。

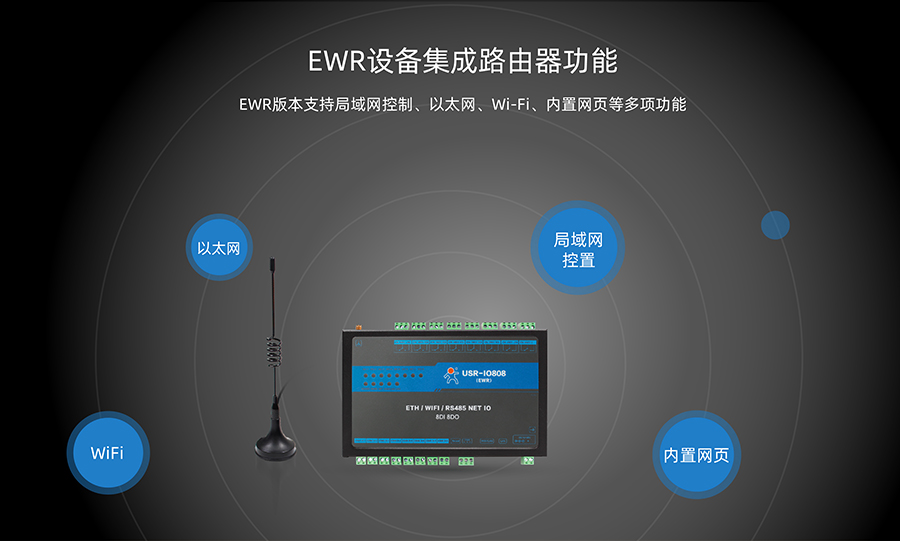

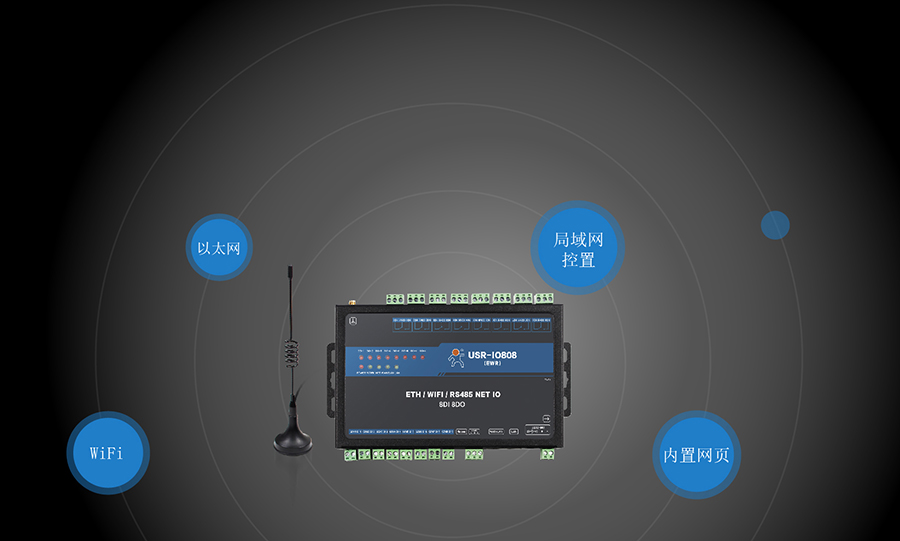

EWR集成路由器功能

EWR版本支持局域网控制、以太网、Wi-Fi、内置网页等多项功能

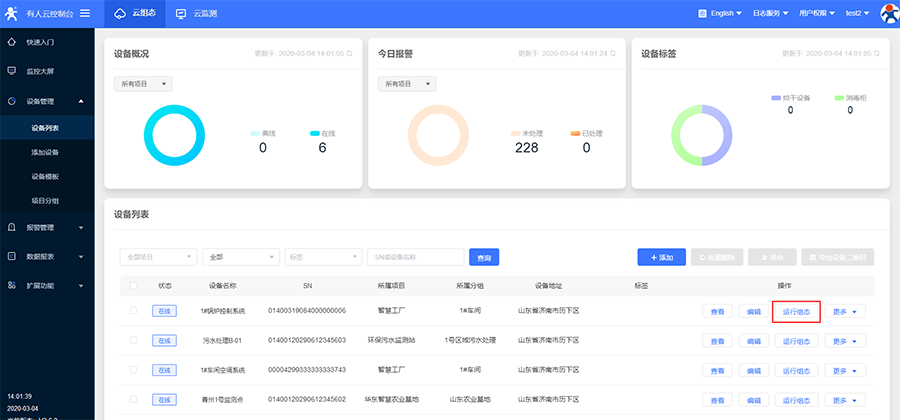

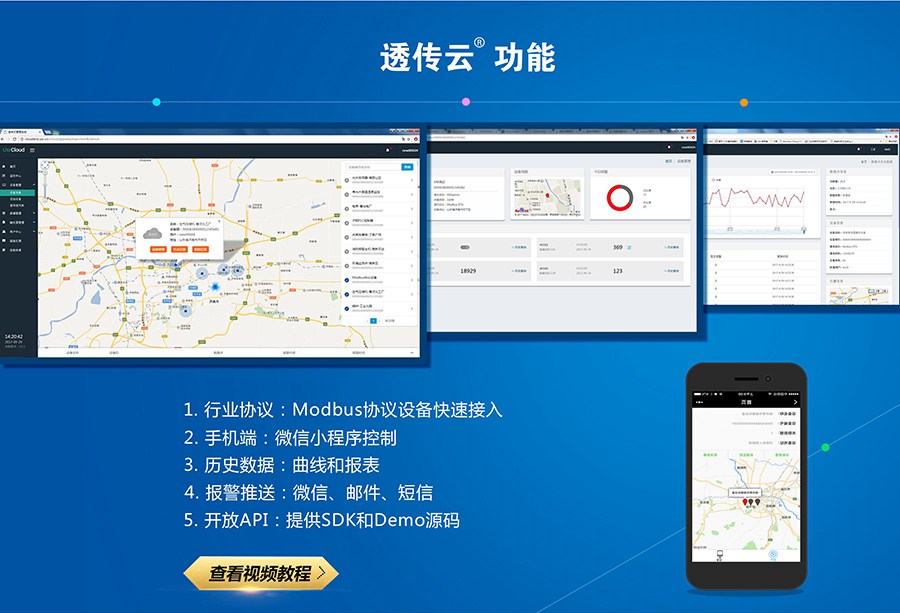

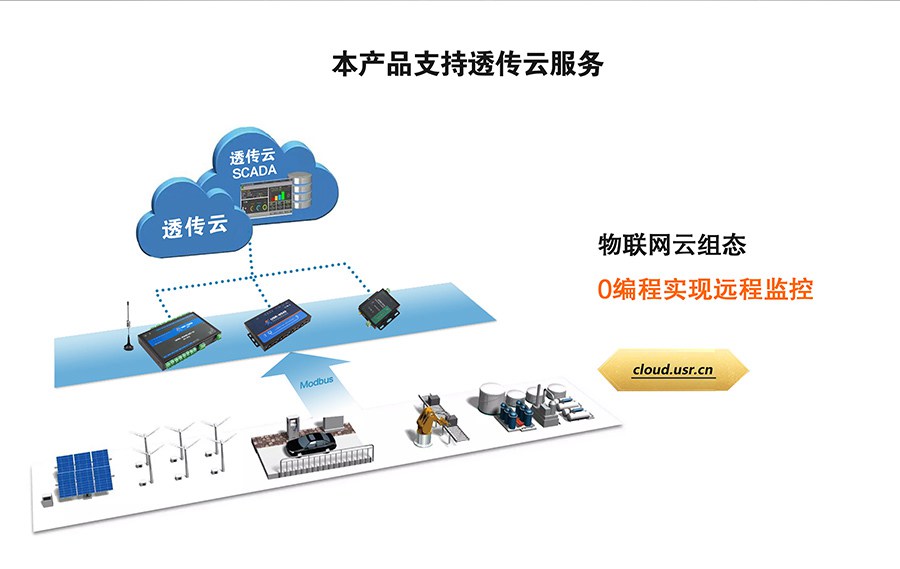

8路网络IO控制器的透传云服务拓扑图 8路网络IO控制器的透传云功能简单介绍



8路网络IO控制器的应用案例

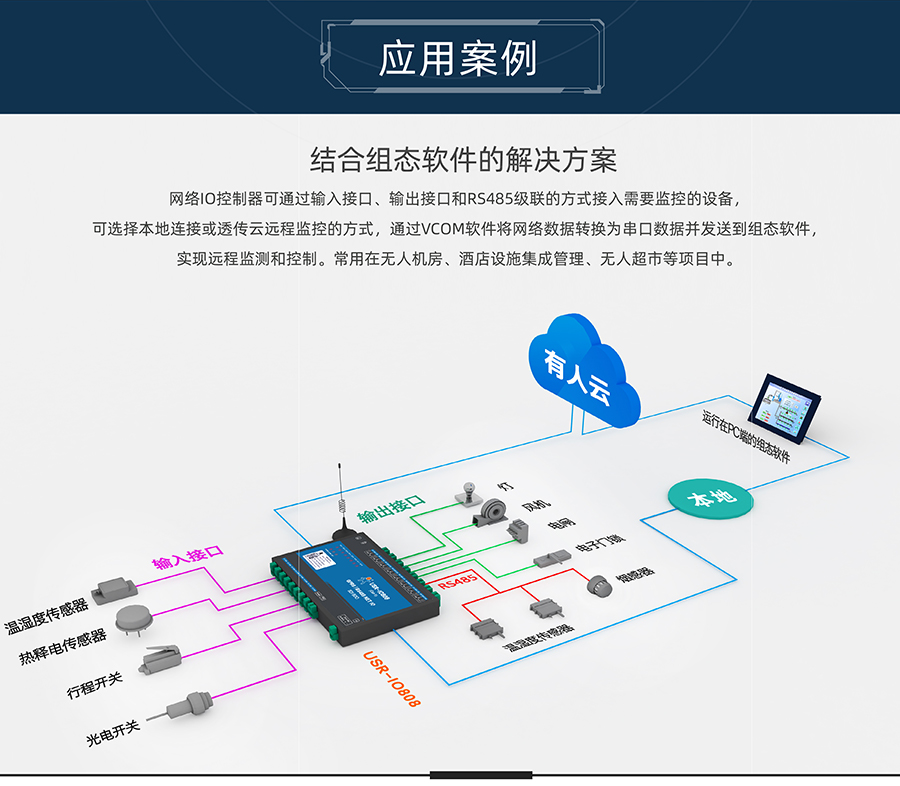

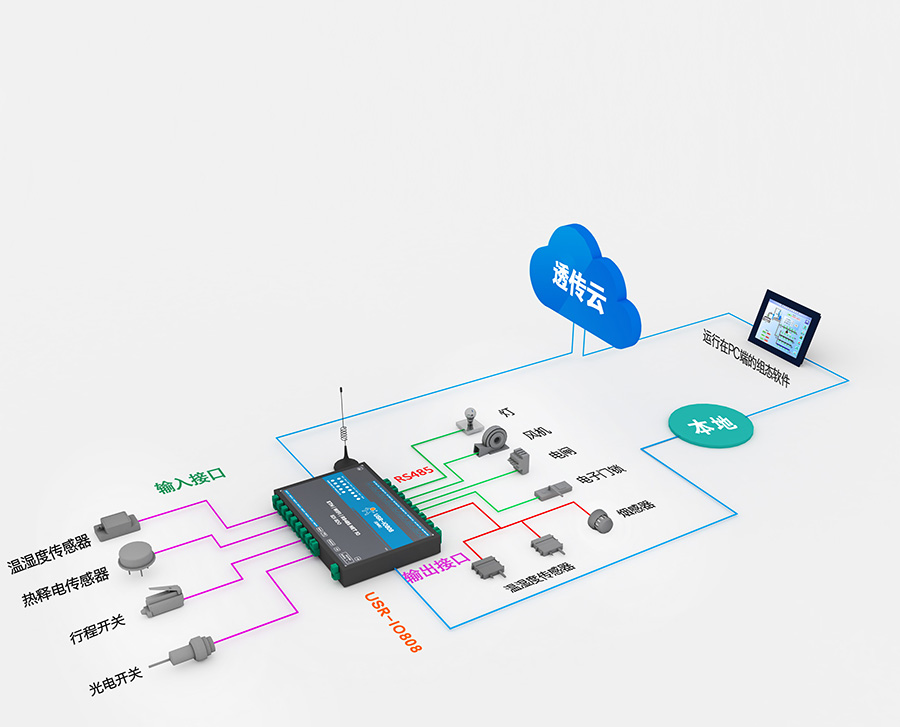

结合组态软件的解决方案

网络IO控制器可通过输入接口、输出接口和RS485级联的方式接入需要监控的设备,
可选择本地连接或透传云远程监控的方式,通过VCOM软件将网络数据转换为串口数据并发送到组态软件,
实现远程监测和控制。常用在无人机房、酒店设施集成管理、无人超市等项目中。

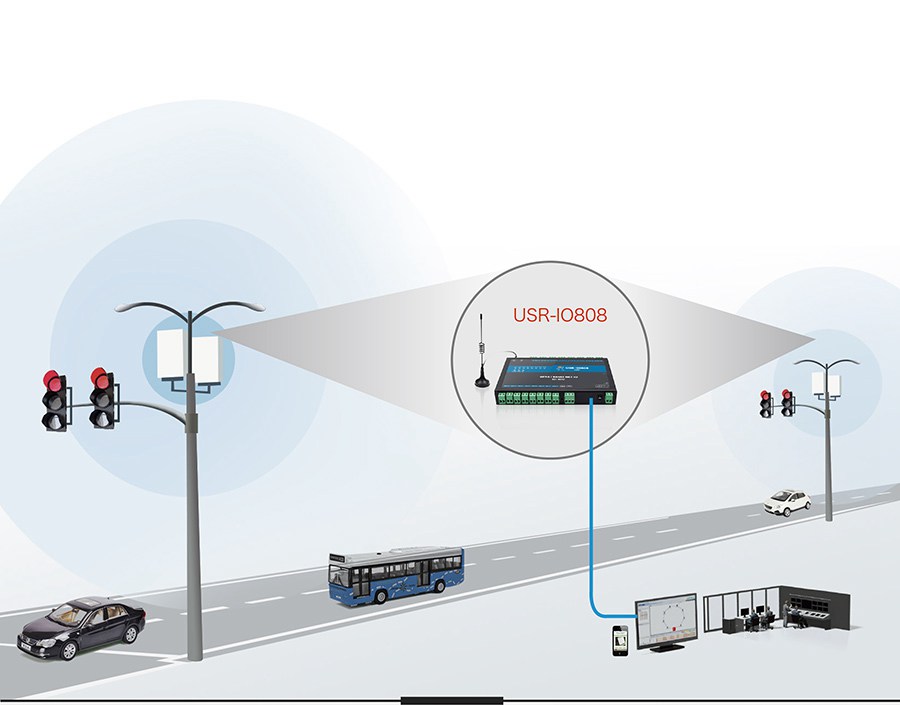

8路网络IO控制器的智能灯控解决方案

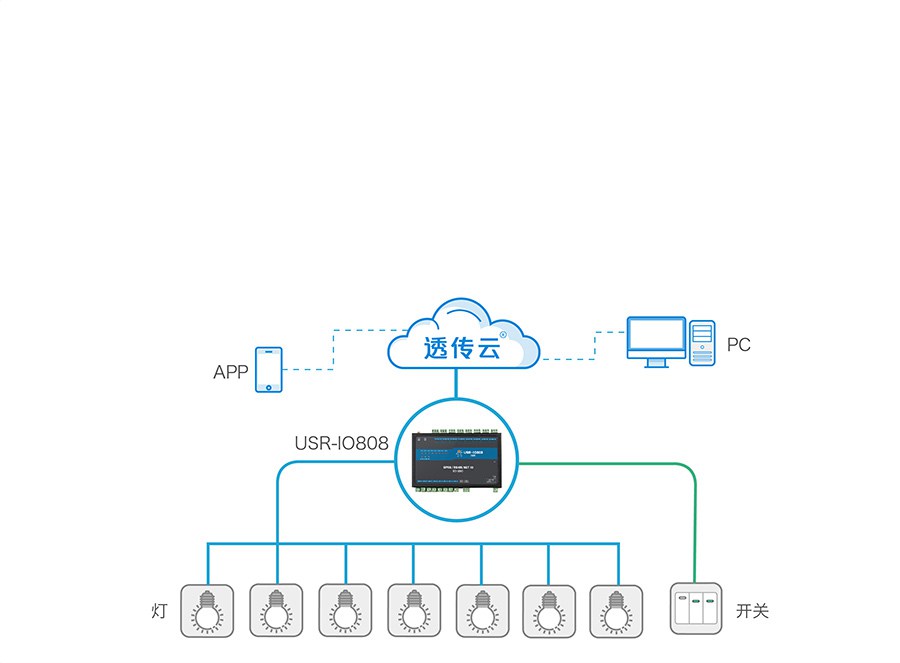

智慧灯控解决方案

通过IO设备连接有人透传云实现远程路灯监控,方便在云端控制、记录设备状态。
保证整体亮灯率,带来良好的管理、环保效益。

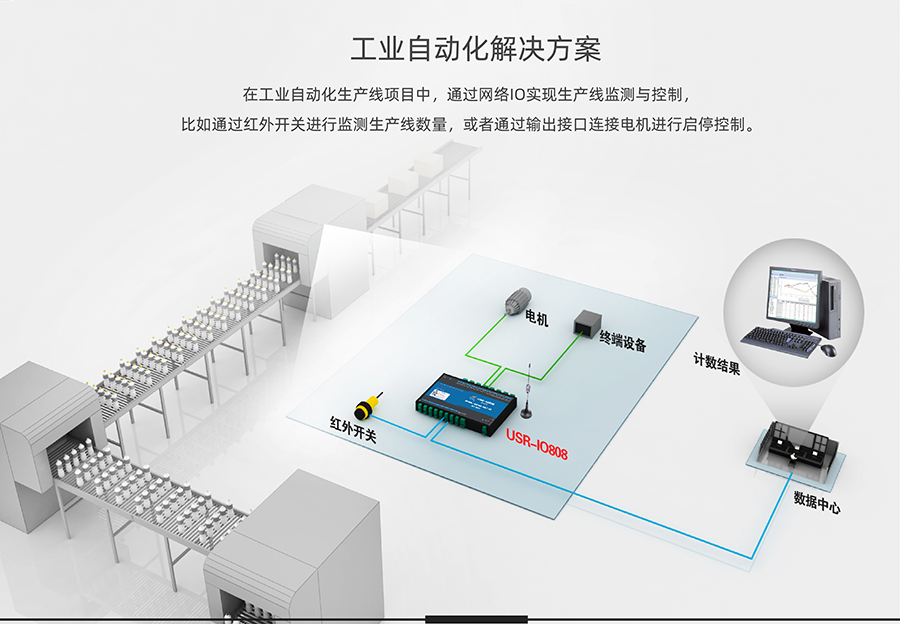

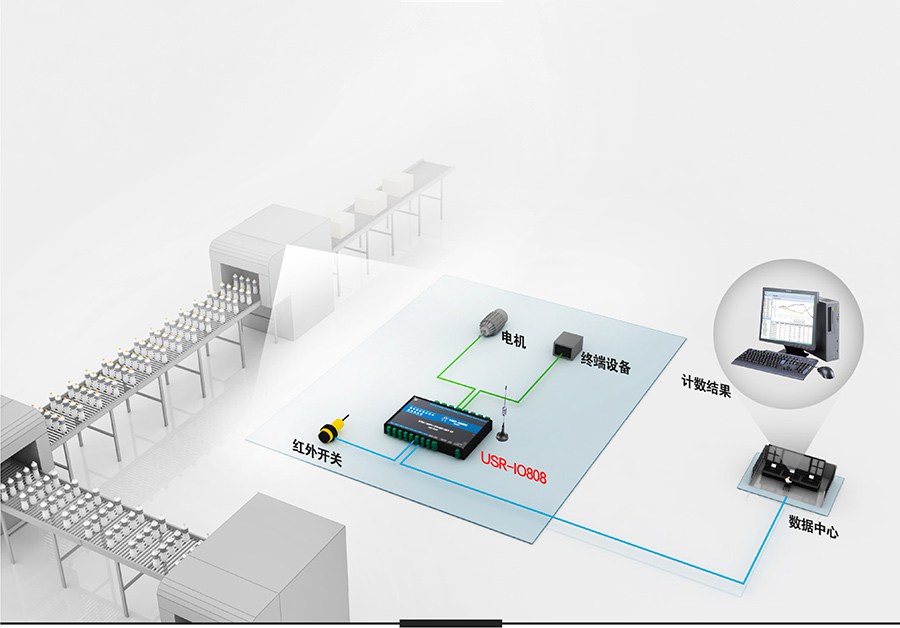

8路网络IO控制器的工业自动化解决方案

工业自动化解决方案

工业自动化生产线项目中,通过网络IO实现生产线监测与控制,
比如通过红外开关进行监测生产线数量,或者通过输出接口连接电机进行启停控制。

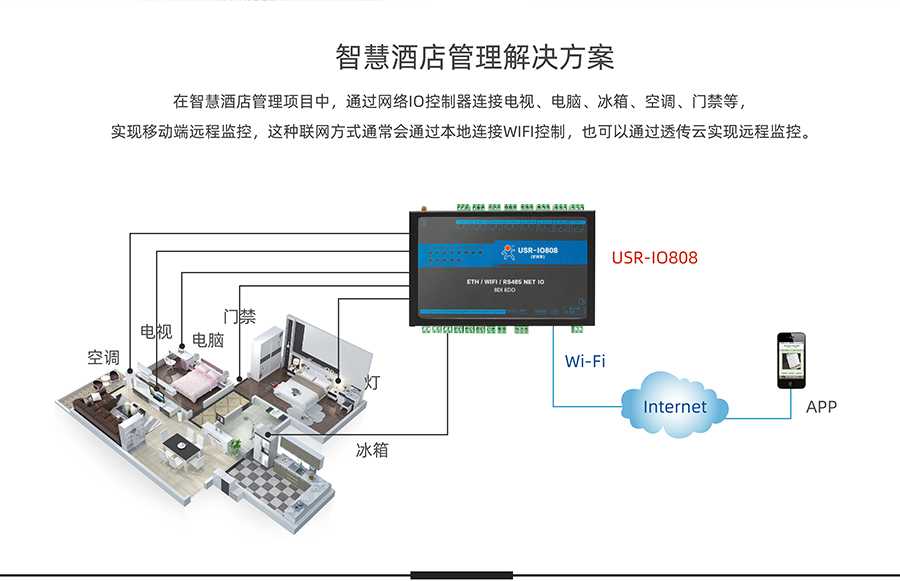

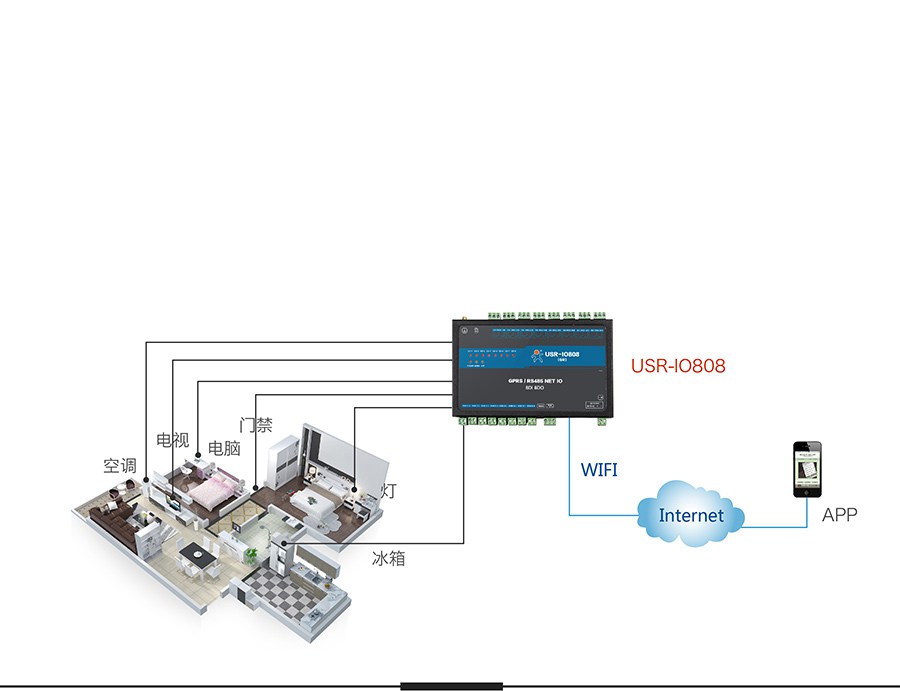

8路网络IO控制器的智慧酒店管理解决方案

智慧酒店管理解决方案

在智慧酒店管理项目中,通过网络IO控制器连接电视、电脑、冰箱、空调、门禁等,
实现移动端远程监控,这种联网方式通常会通过本地连接WIFI控制,也可以通过透传云实现远程监控。

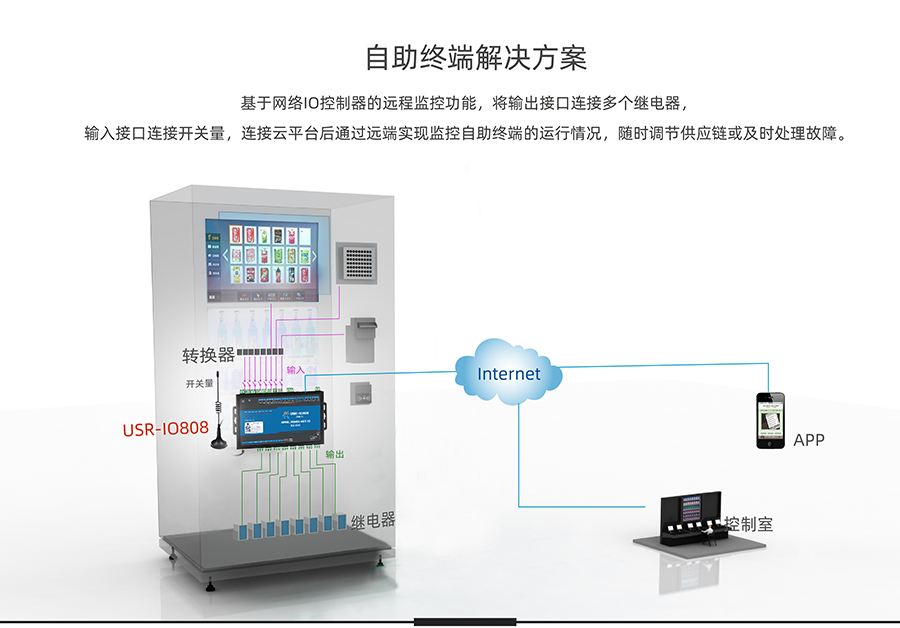

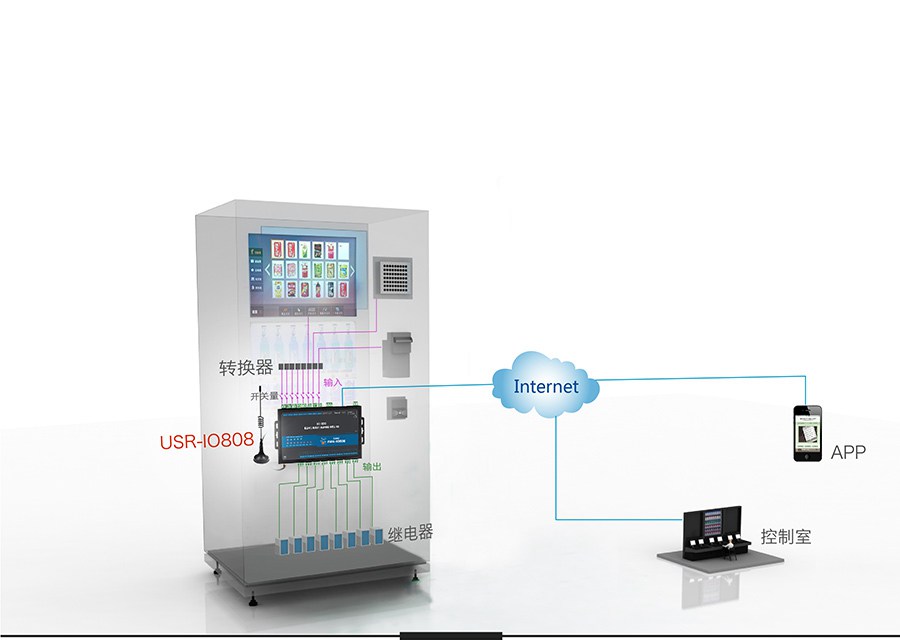

8路网络IO控制器的自助终端解决方案

自助终端解决方案

基于网络IO控制器的远程监控功能,将输出接口连接多个继电器,
输入接口连接开关量,连接云平台后通过远端实现监控自助终端的运行情况,随时调节供应链或及时处理故障。

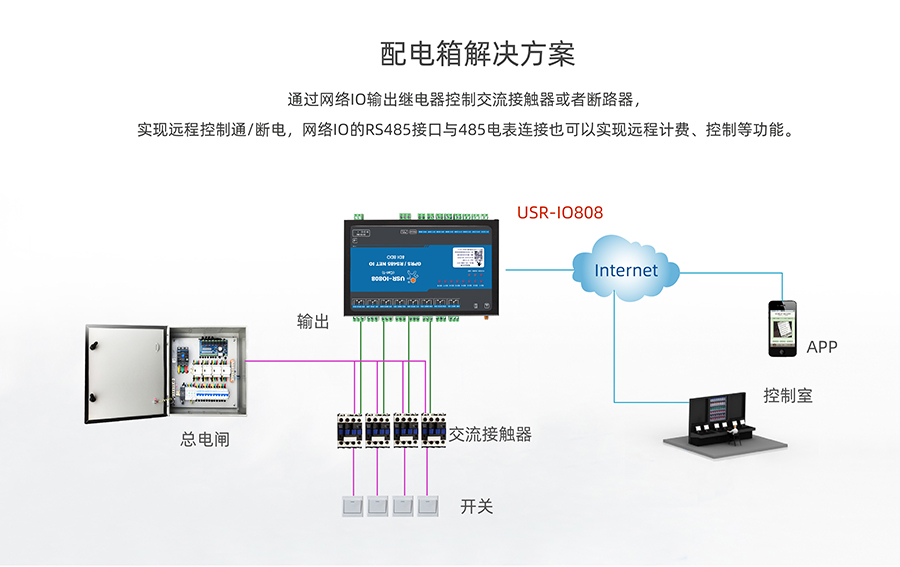

8路网络IO控制器的配电箱解决方案

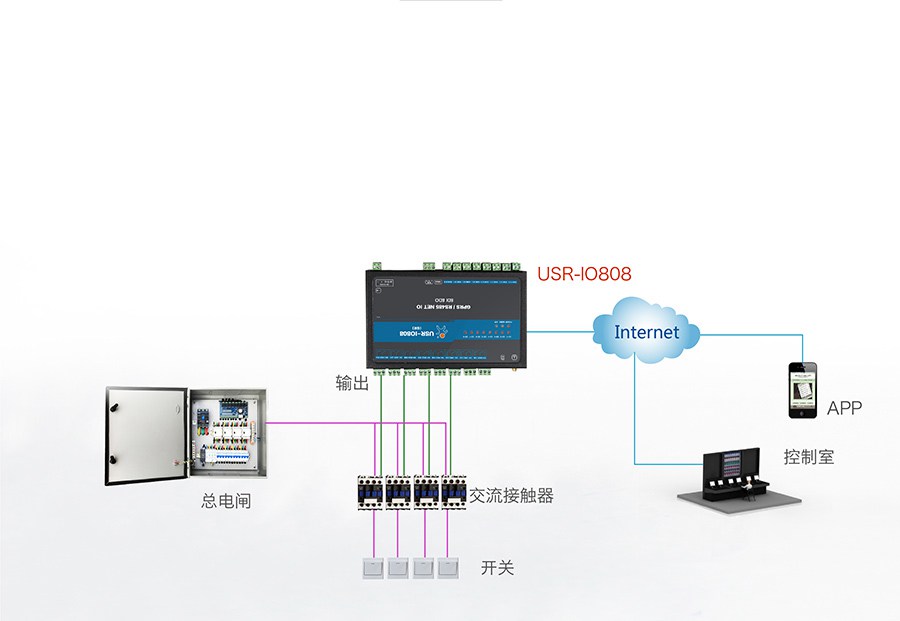

配电箱解决方案

通过网络IO输出继电器控制交流接触器或者断路器,
实现远程控制通/断电,网络IO的RS485接口与485电表连接也可以实现远程计费、控制等功能。

USR-IO808-GR基本参数

项目

参数说明

无线参数

无线标准

GSM/GPRS

标准频段

850/900/1800/1900MHz四频

发射功率

GSM900 class4(2W)

DCS1800 class1(1W)

GPRS Terminal Device Class

Class B

GPRS Multi-slot Class

GPRS Class 10

GPRS Coding Schemes

CS1~CS4

硬件参数

数据接口

RS485:300bps– 230400bps

工作电压

12V~36V

工作温度

-20~70℃

存储温度

-40~85℃

工作湿度

5%~95%

存储湿度

1%~95%

尺寸

142.7*114*28mm

软件参数

无线网络类型

GSM/GPRS

工作模式

主机模式、从机模式

设置命令

Modbus RTU

网络协议

Modbus TCP、Modbus RTU

客户应用软件

支持组态软件

软件功能

域名解析DNS

支持

数据传输方式

支持TCP client

EMC等级

ESD

IEC61000-4-2,Level 4

浪涌

IEC61000-4-5,Level 3

群脉冲

IEC61000-4-4,Level 3



USR-IO808-EWR基本参数

项目

描述

有线网口

有线WAN/LAN口

10/100M WAN/LAN

有线LAN口

10/100M LAN

WIFI

WIFI无线局域网

支持802.11b/g/n

天线

2.4G WIFI吸盘天线

覆盖距离

空旷地带100m

硬件参数

数据接口

RS485:300bps– 230400bps

工作电压

DC:12V~36V

DI输入(干接点)

干接点输入,短接DI与COM即可

DI输入(湿节点)

湿接点输入(5-15V)

DO输出

AC277V 10A

DC  30V 10A

工作温度

-20~70℃

存储温度

-40~85℃

工作湿度

5%~95%

存储湿度

1%~95%

尺寸

200*142.7*30.2mm

软件参数

工作模式

主机模式、从机模式

设置命令

Modbus RTU

网络协议

Modbus TCP、Modbus RTU

客户应用软件

支持组态软件

软件功能

域名解析DNS

支持

数据传输方式

支持TCP client、TCP server

EMC等级

ESD

IEC61000-4-2,Level 4

浪涌

IEC61000-4-5,Level 3

群脉冲

IEC61000-4-4,Level 3
