一、资料下载

1.USR-IO424T-EWR V2说明书：https://www.usr.cn/Download/886.html

2.网络IO系列设置软件：https://www.usr.cn/Download/869.html

3.USR-IO424T接线工艺说明：https://www.usr.cn/Download/734.html

4.USR-IO控制器规格书：https://www.usr.cn/Download/648.html
二、准备工作

1.USR-IO424T-EWR一台

2.网线一根

3.路由器一台

4.USB转485转换器一台

三、设置过程

USR-IO424T-EWR可以通过上位机或者是内置网页进行参数配置，可以通过RS485接口、WiFi、以太网口三种方式进行接线

1.RS485串口方式

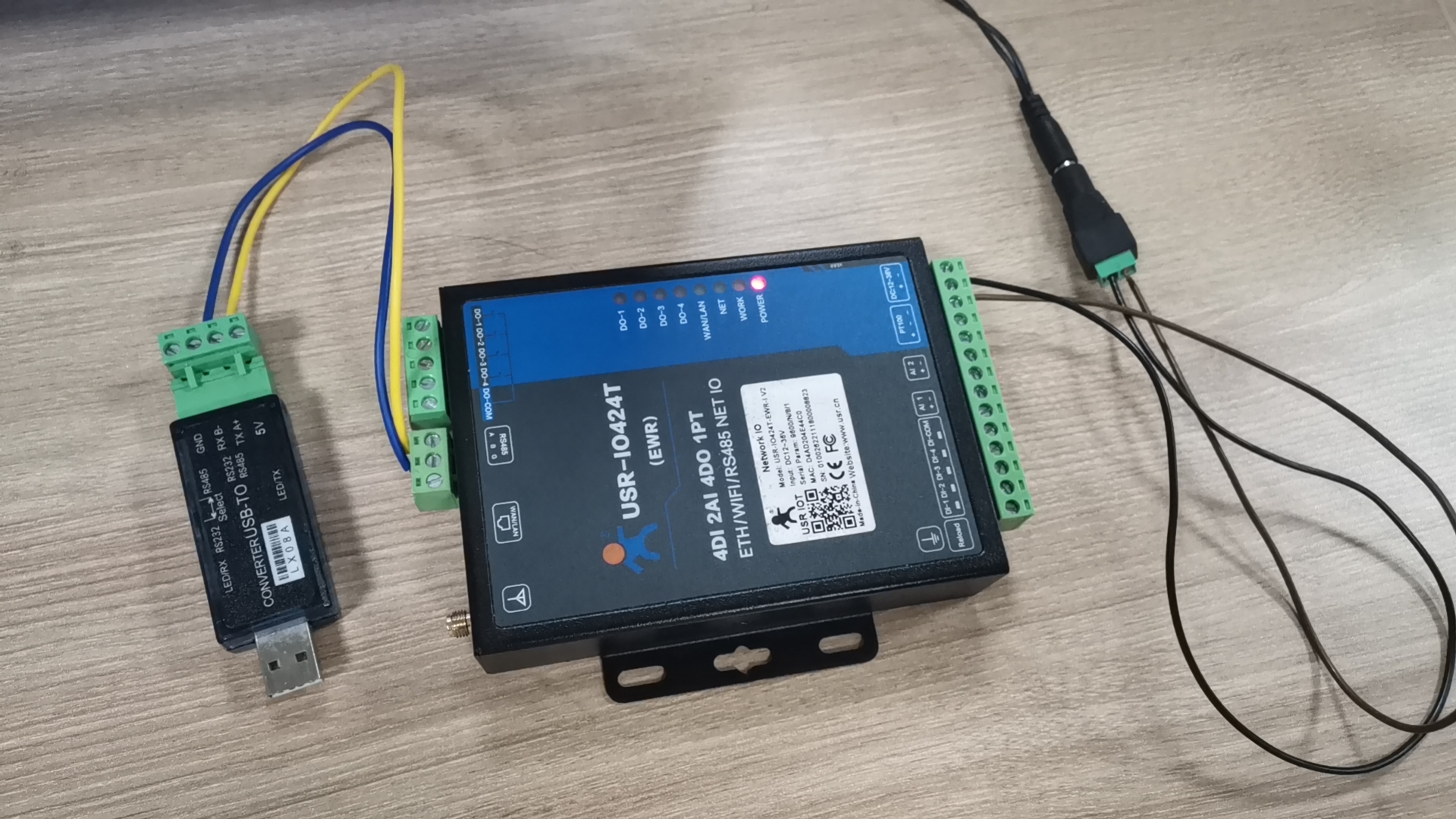

使用USB转485装换器链接电脑和IO设备，给设备上电

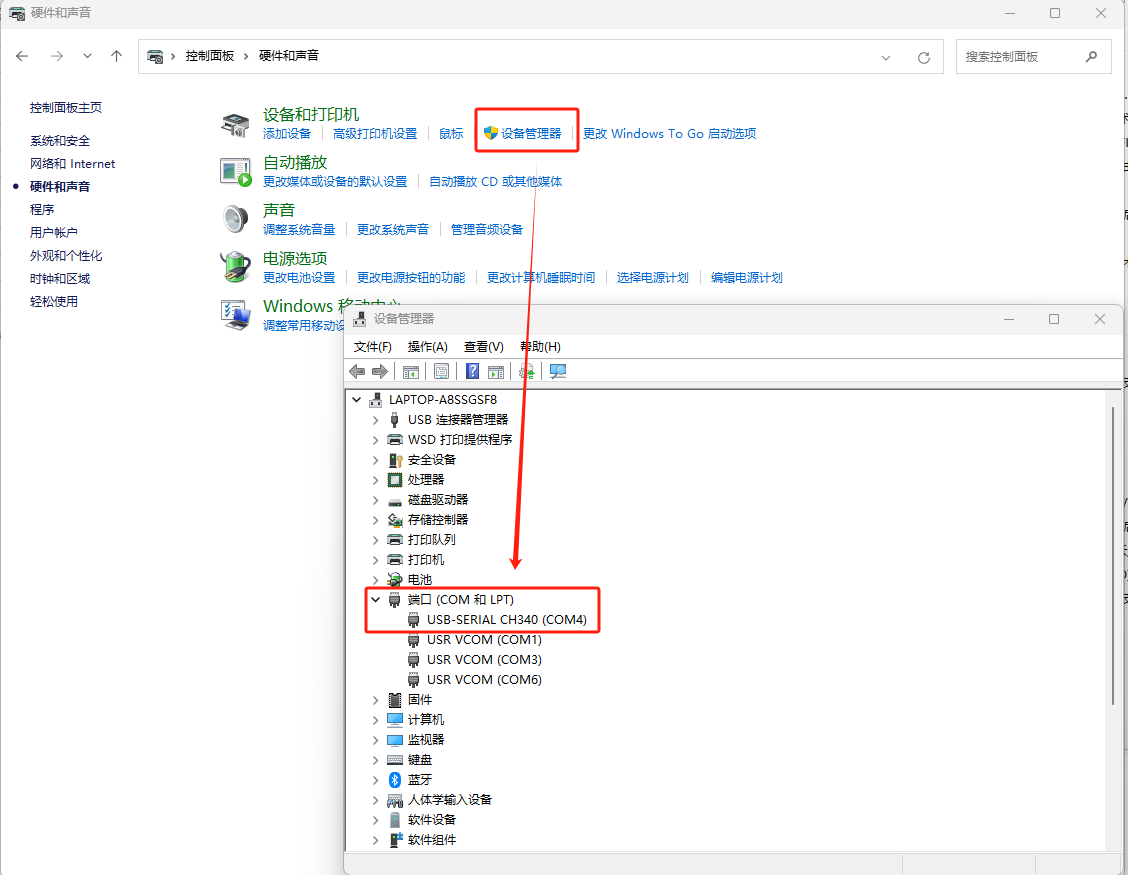

电脑打开控制面板--设备管理器，确认USB转换器的COM口

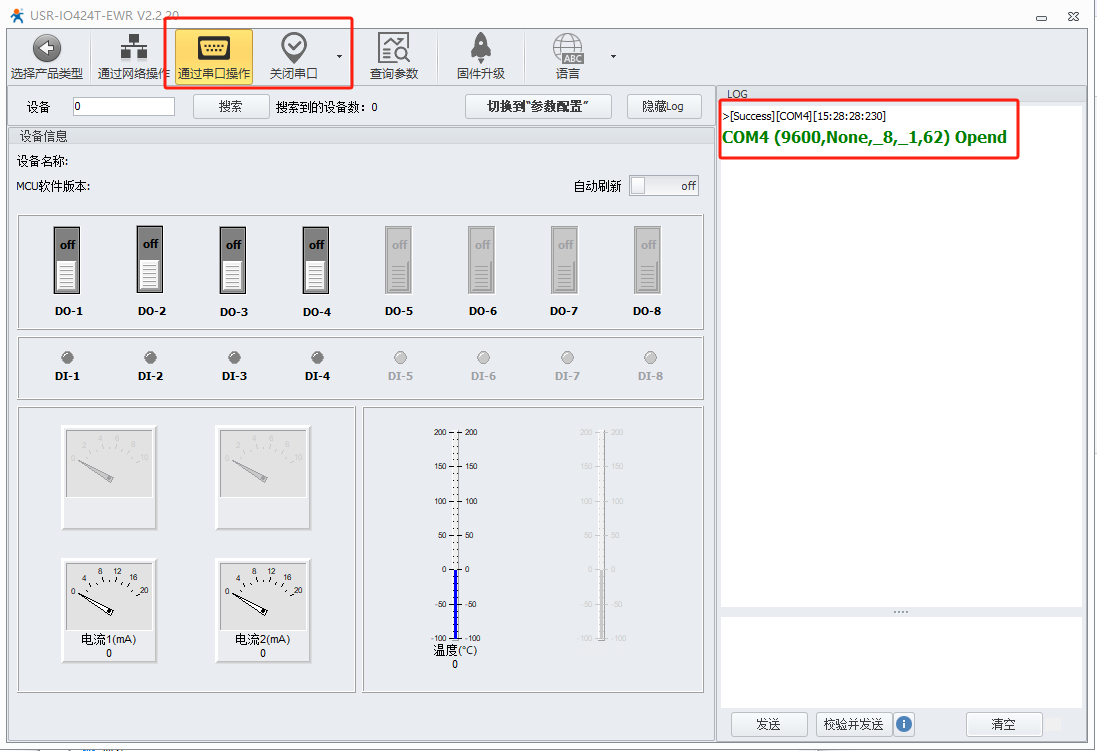

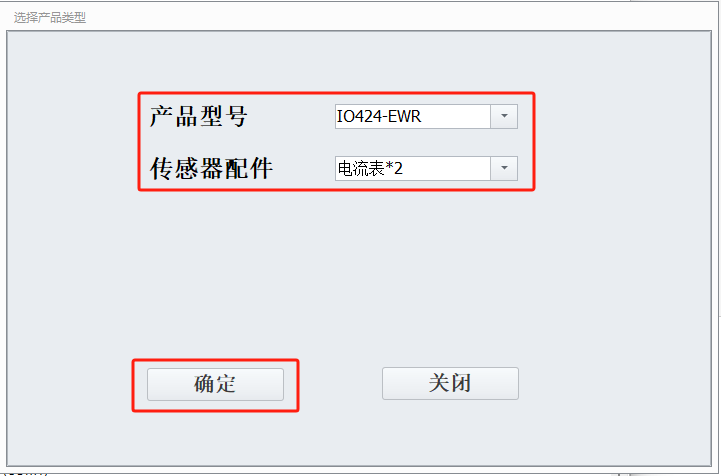

打开网络IO 的上位机软件,型号选择424T-EWR，选择串口通讯，选择COM口以及串口参数，设备出厂默认的串口参数是9600 NONE 8 1，打开串口

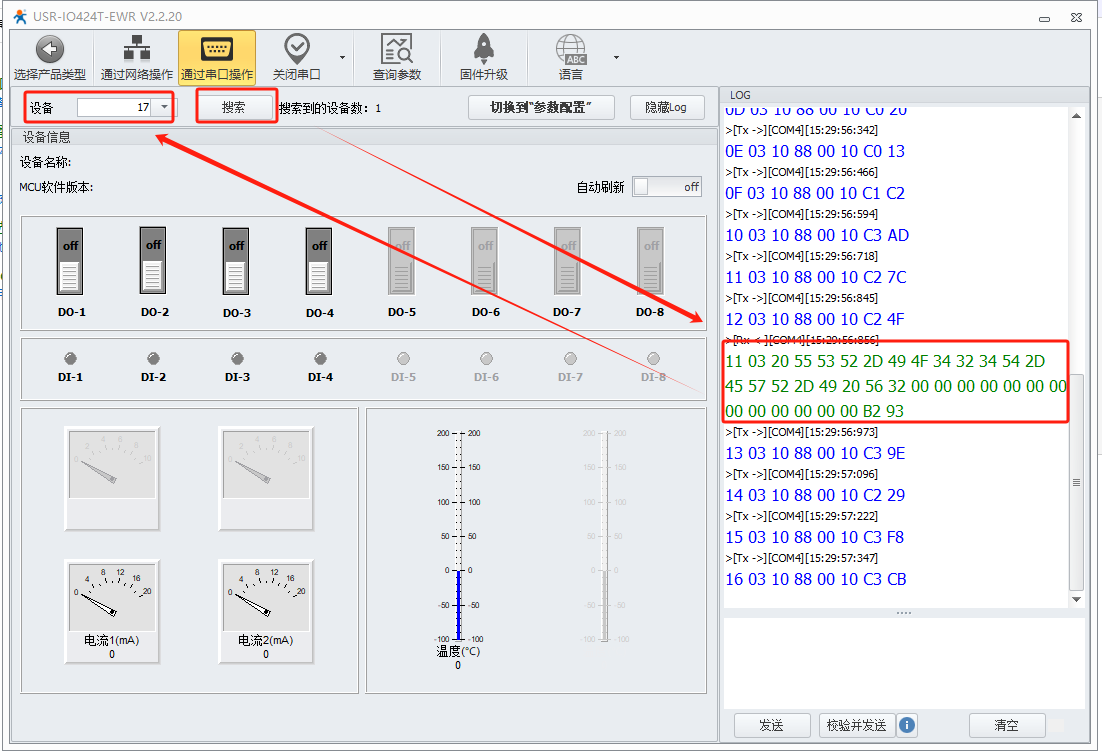

点击搜索设备，直到右侧log界面出现设备的应答信息，点击停止，下拉选择平台搜索到的设备点击链接

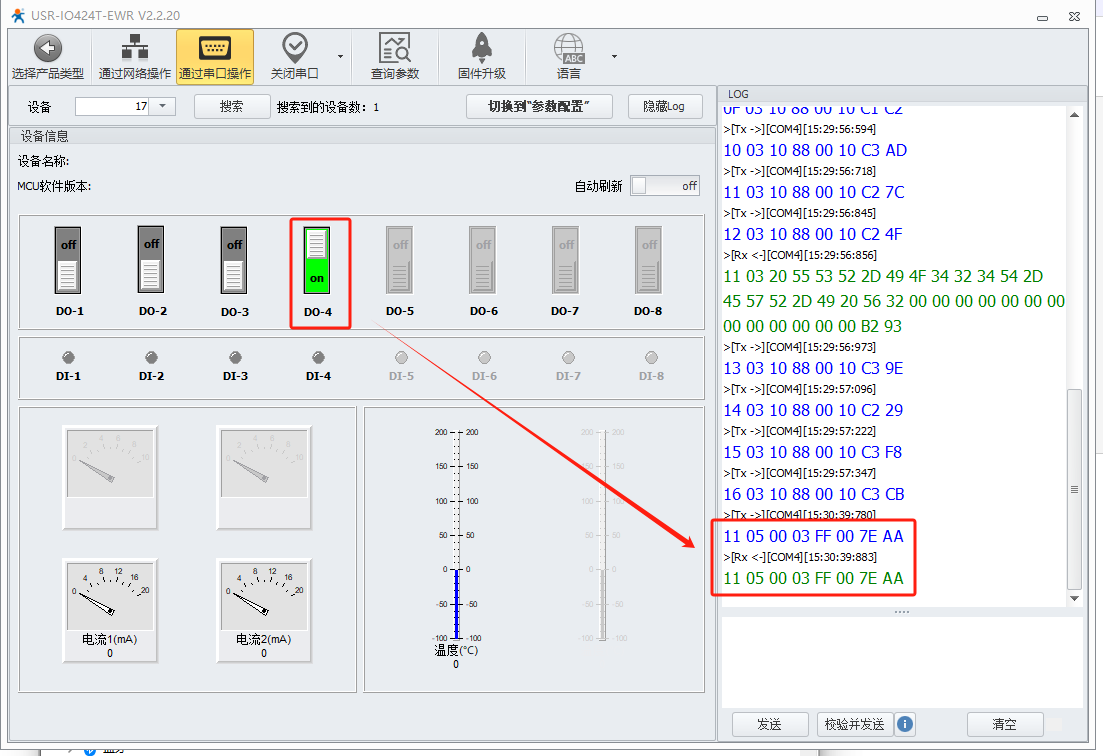

可控制DO 按钮，测试软件和设备之间是否正常链接

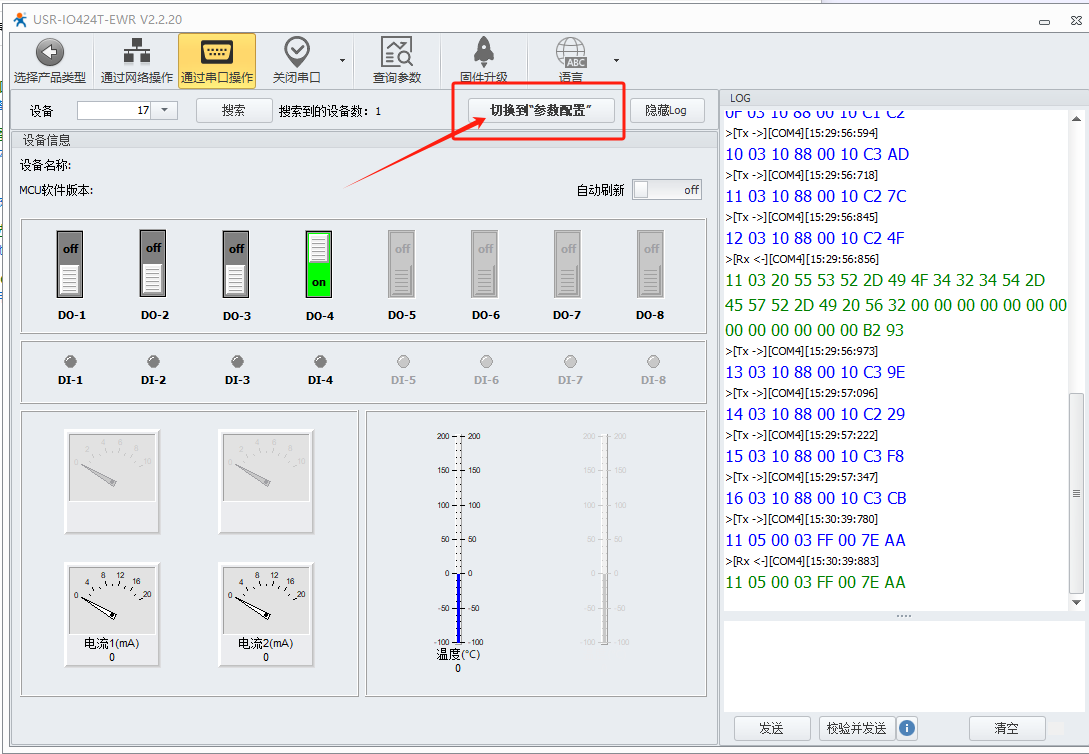

如需修改设备参数点击“切换到参数配置”即可

2.WIFI 方式

USR-IO424T-EWR设备出厂默认是AP模式，可散发WIFI ，可通过WIFI 方式配置424T

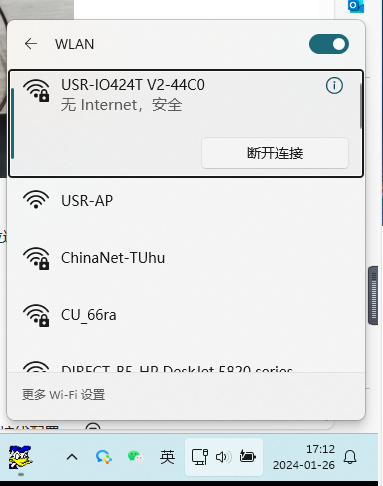

给424T接上WIFI 天线，供上电，电脑右下角可以搜索到424T散发的WIFI ，密码是www.usr.cn

打开网络IO 的上位机软件,型号选择424T-EWR，通过网络搜索，呆右侧log界面打印出设备信息，下拉选择平台搜索到的设备点击链接

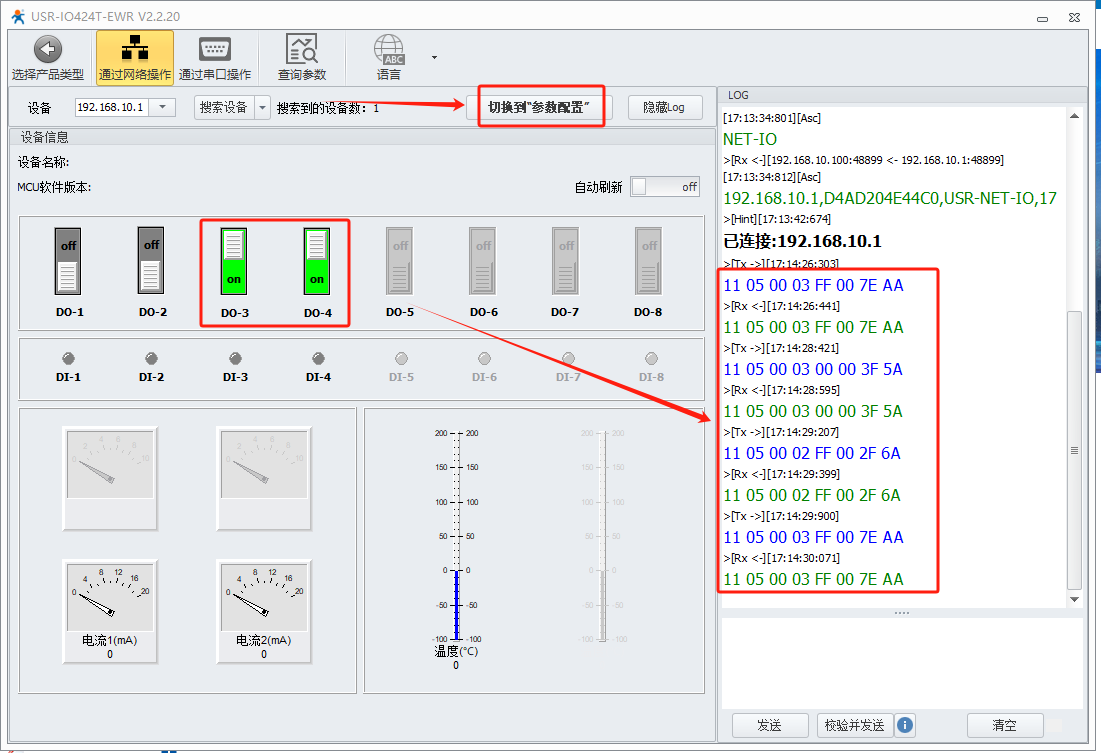

可控制DO 按钮，测试软件和平台之间是否正常链接，如需修改设备参数点击“切换到参数配置”即可。

3.以太网方式

USR-IO424T-ewr,有一个WAN/LAN接口，设备出厂默认是WAN口 DHCP方式获取IP ，可以通过网线接线配置424T

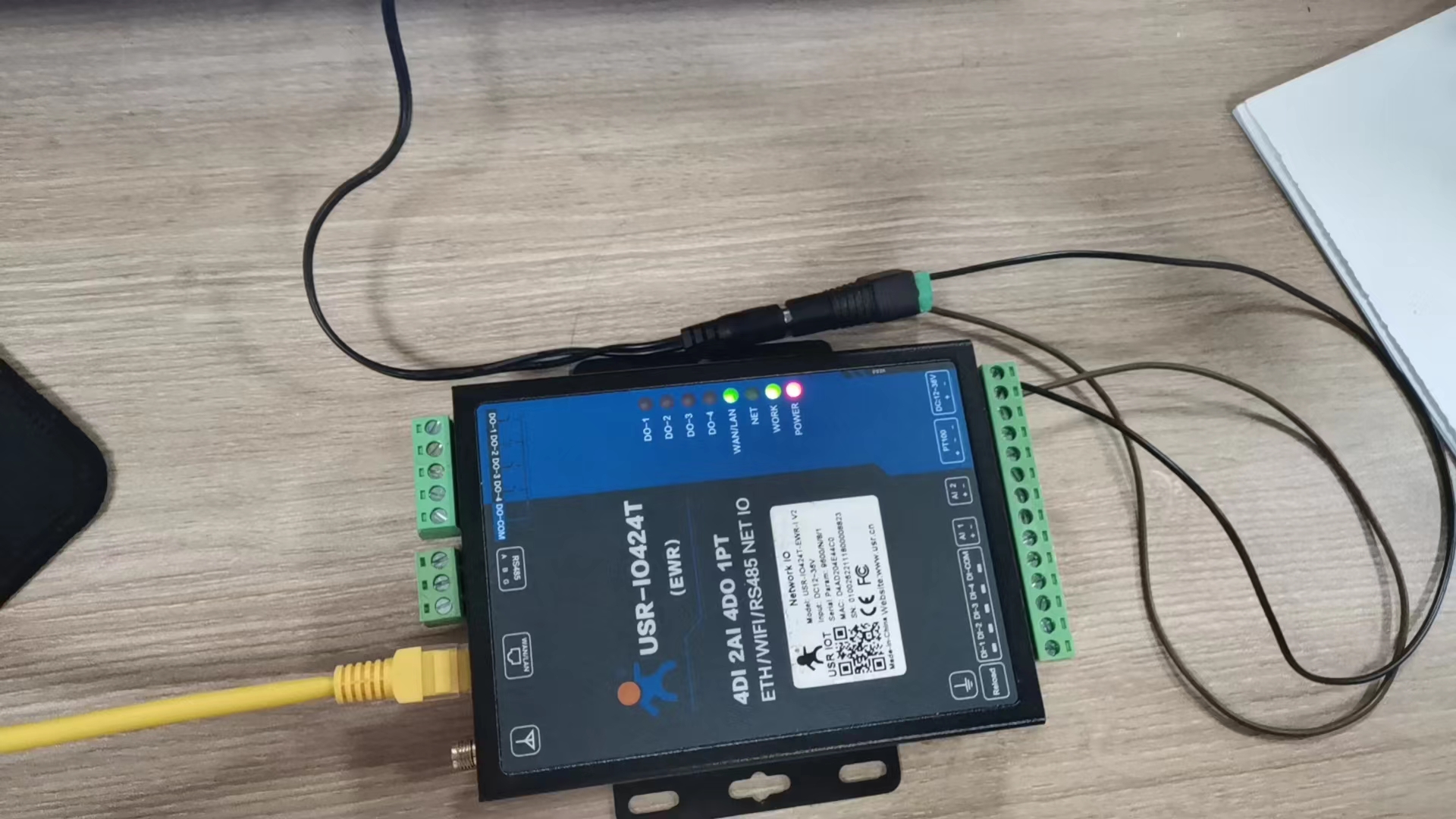

给424T供上电，网口接入到DHCP 分配IP的路由器上，电脑也接入到此路由器上

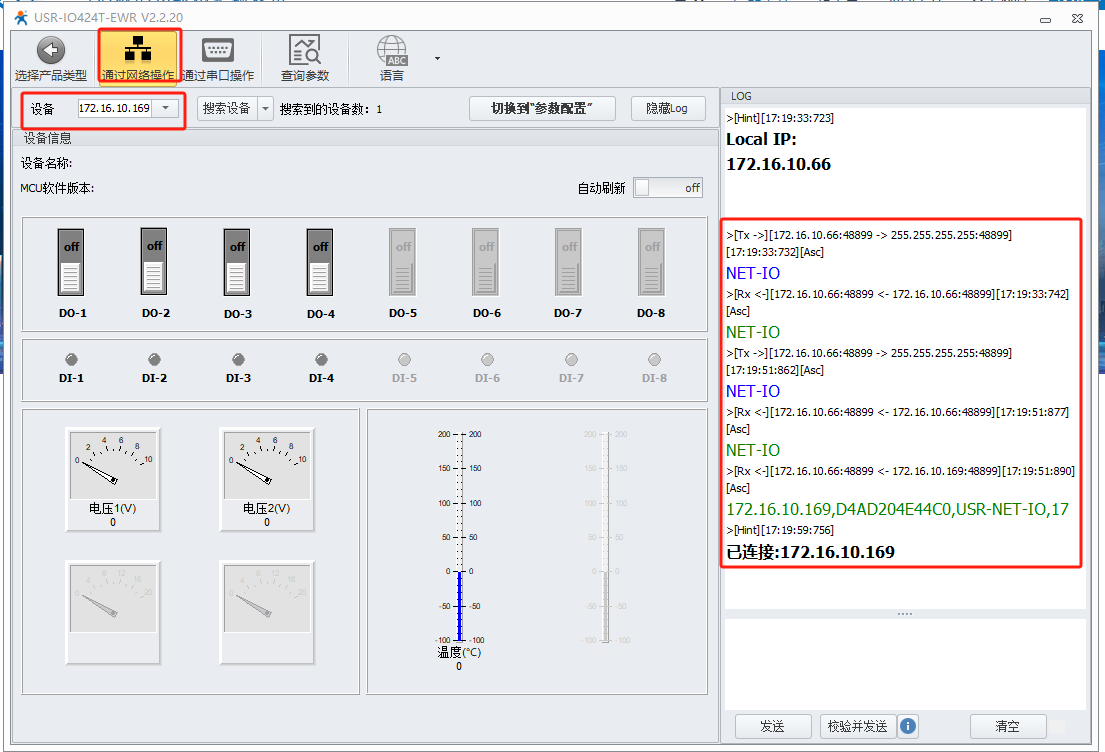

打开网络IO 的上位机软件,型号选择424T-EWR，通过网络搜索，呆右侧log界面打印出设备信息，下拉选择平台搜索到的设备点击链接

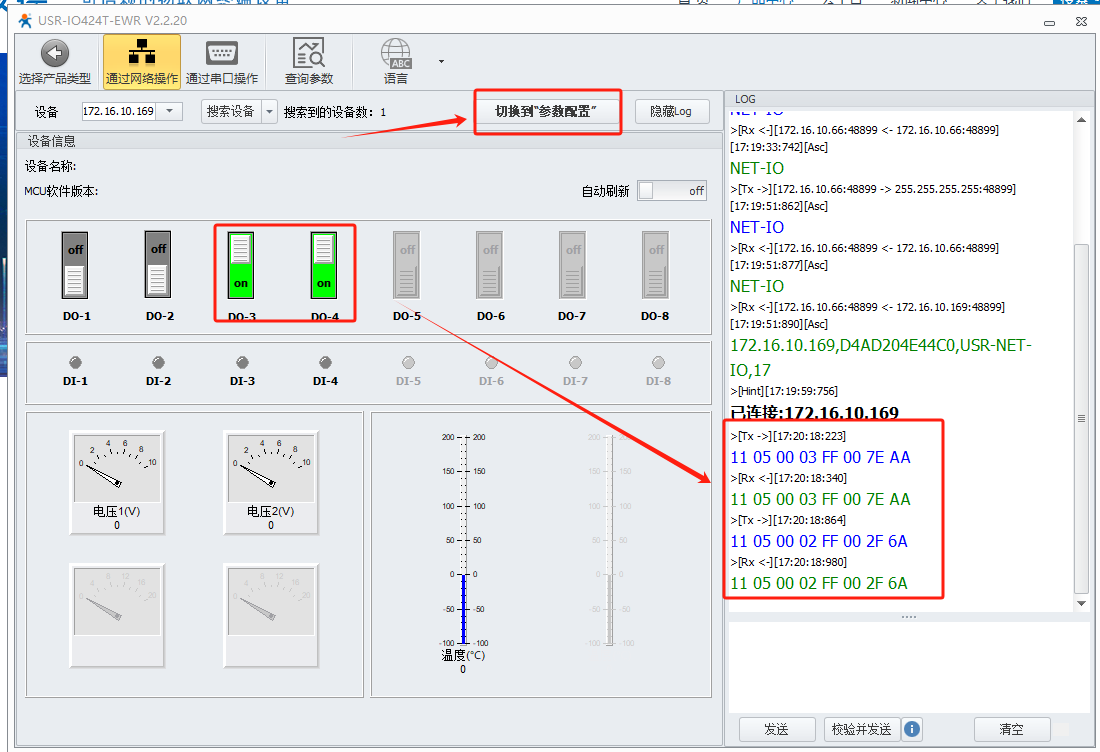

可控制DO 按钮，测试软件和平台之间是否正常链接，如需修改设备参数点击“切换到参数配置”即可

四、配置参数注意事项

1.第一次配置424T时，若使用网线配置，424T不可以通过网线和电脑直连，设备必须要和电脑接入到DHCP 路由器上才可以，因为424出厂默认WAN口，必须要路由器给他动态分配一个IP才可以。

2.使用WIFI搜索设备搜到的IP 默认是192.168.10.1是LAN口的IP ，用网口搜索设备的时候搜到的IP是路由器分配给设备的IP 信息，是和电脑同一网段的。

3.配置设备的时候网线和WIFI 天线尽量不要同时接。且USR-IO424T-EWR，STA模式和WAN口不可以同时设置

撰写人：尹工
