一、所需资料

  IO808-EWR说明书

  IO808接线工艺说明书

  V1版的和V2版的接线方式不同，注意接线

  IO808-EWR V2设置软件

  IO808-EWR V1设置软件

  v2版本的在后壳二维码所示的图片上model ： USR-IO808-EWR-v2,其他的就为v1版本

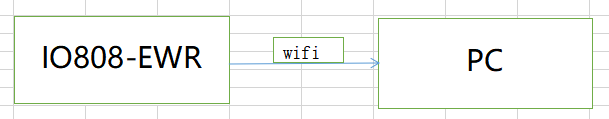

  二、网络拓扑图

  

  三、操作设置

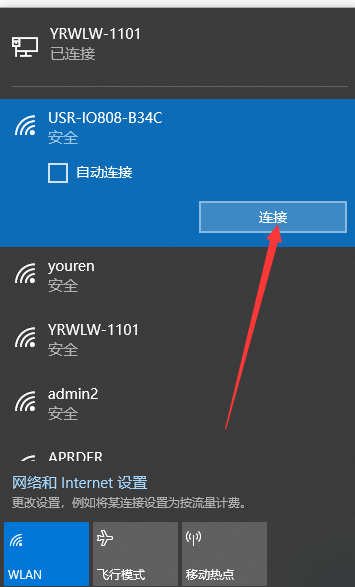

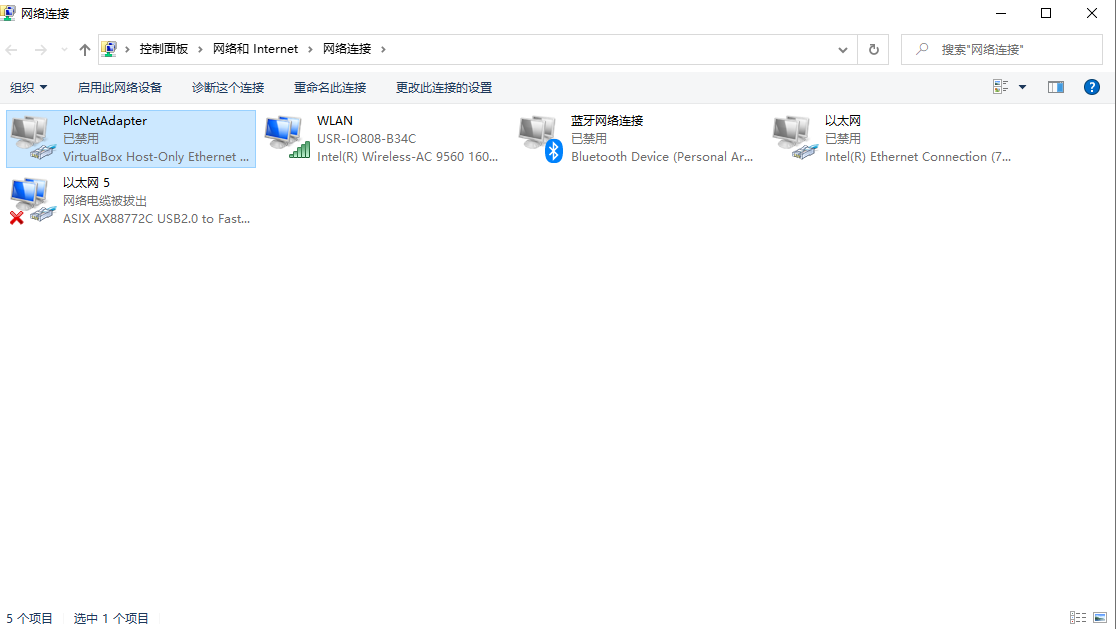

  1.IO808-EWR默认Ap模式，电脑禁用多余网卡，连接IO808-EWR的wifi

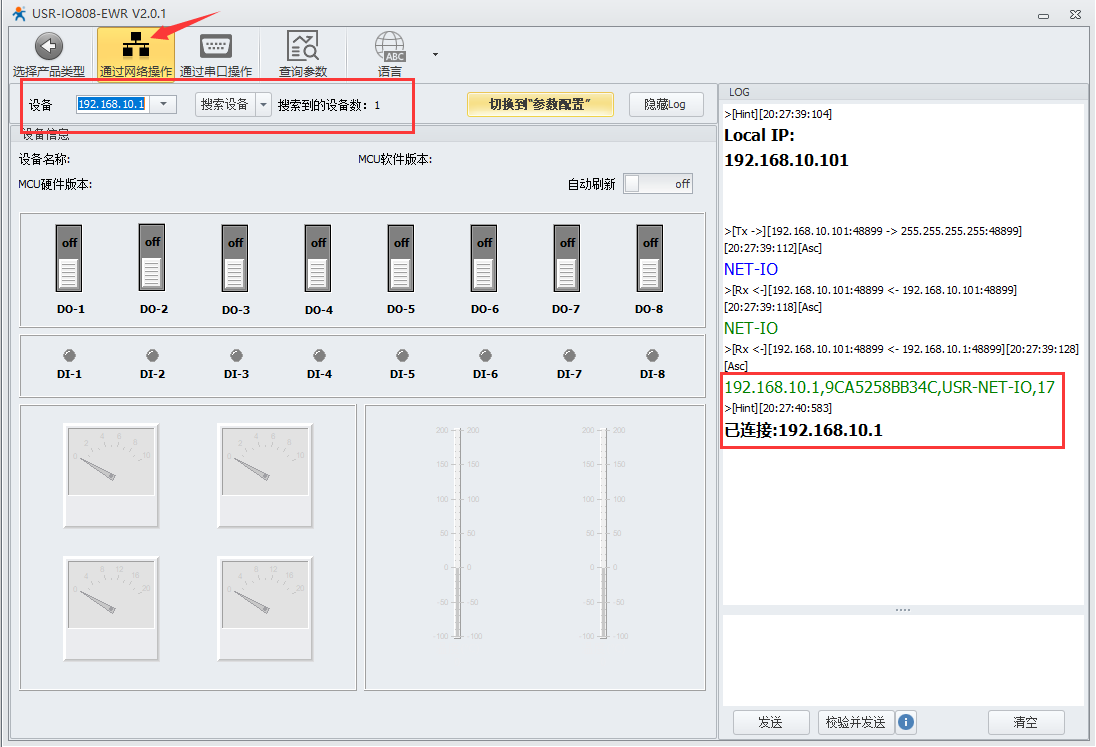

  2.打开IO808的设置软件，点击通过网络操作，搜索设备，会显示搜索到的设备，连接到搜索到的设备

  3.点击切换到参数配置，查询参数

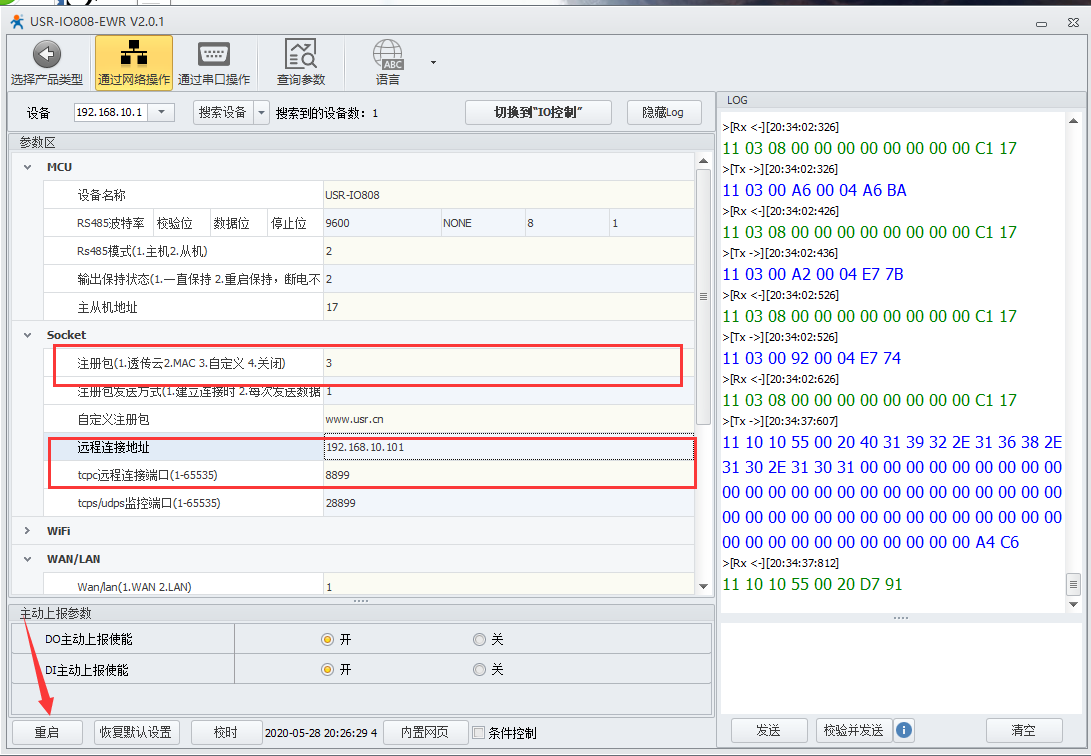

  4.注册包选择自定义，远程连接地址为192.168.10.101(填写局域网Ip)，远程端口号8899，点击重启，使参数生效

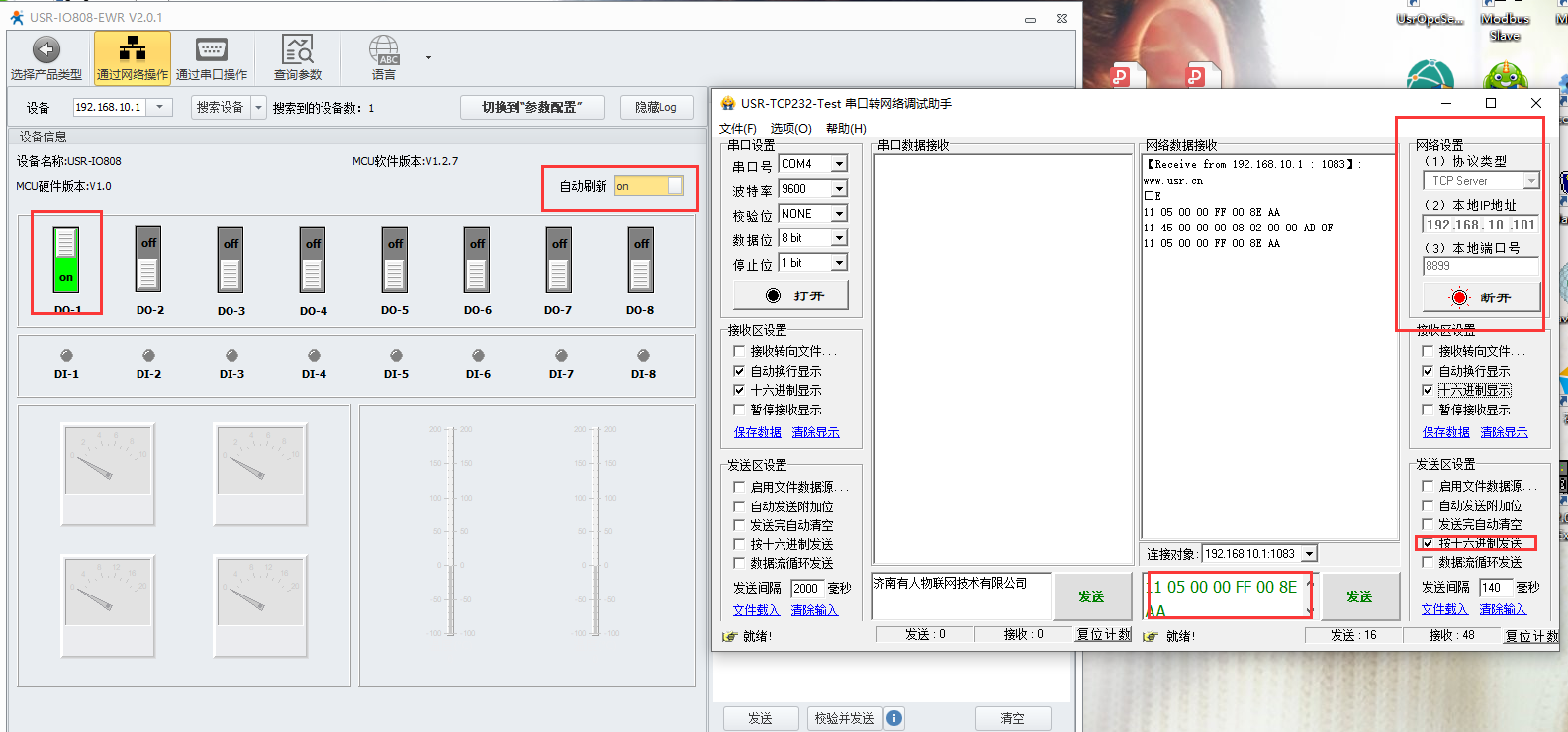

  5.打开串口调试助手，选择TCp Server,本地Ip为填写的远程Ip，本地端口号8899，开启监听，可以看到连接对象，按照十六进制发送DO1的控制指令，设置软件开启自动刷新，可以在设置软件看到DO的变化
