16路网络IO控制器  USR-IOR16

GPRS/以太网/WIFI联网 | RS485通信 | 自适应Modbus协议 | 主从机模式自选

USR-IOR16是为实现串口设备与网络服务器,支持16路输出的网路IO控制器,支持RS485本地控制、有人云远程控制功能;兼容干/湿节点版本;支持以太网/GPRS/Wi-Fi联网;支持Modbus RTU/TCP协议;支持FTP远程升级;主从机工作模式自由选择,硬件看门狗,安装便捷,可靠易用;具备电源过流、过压、防反接等良好保护功能。
16路网络IO控制器_GPRS|以太网|WIFI联网|RS485通信|Modbus协议_16路纯输出网络IO设备_实现远程和本地控制

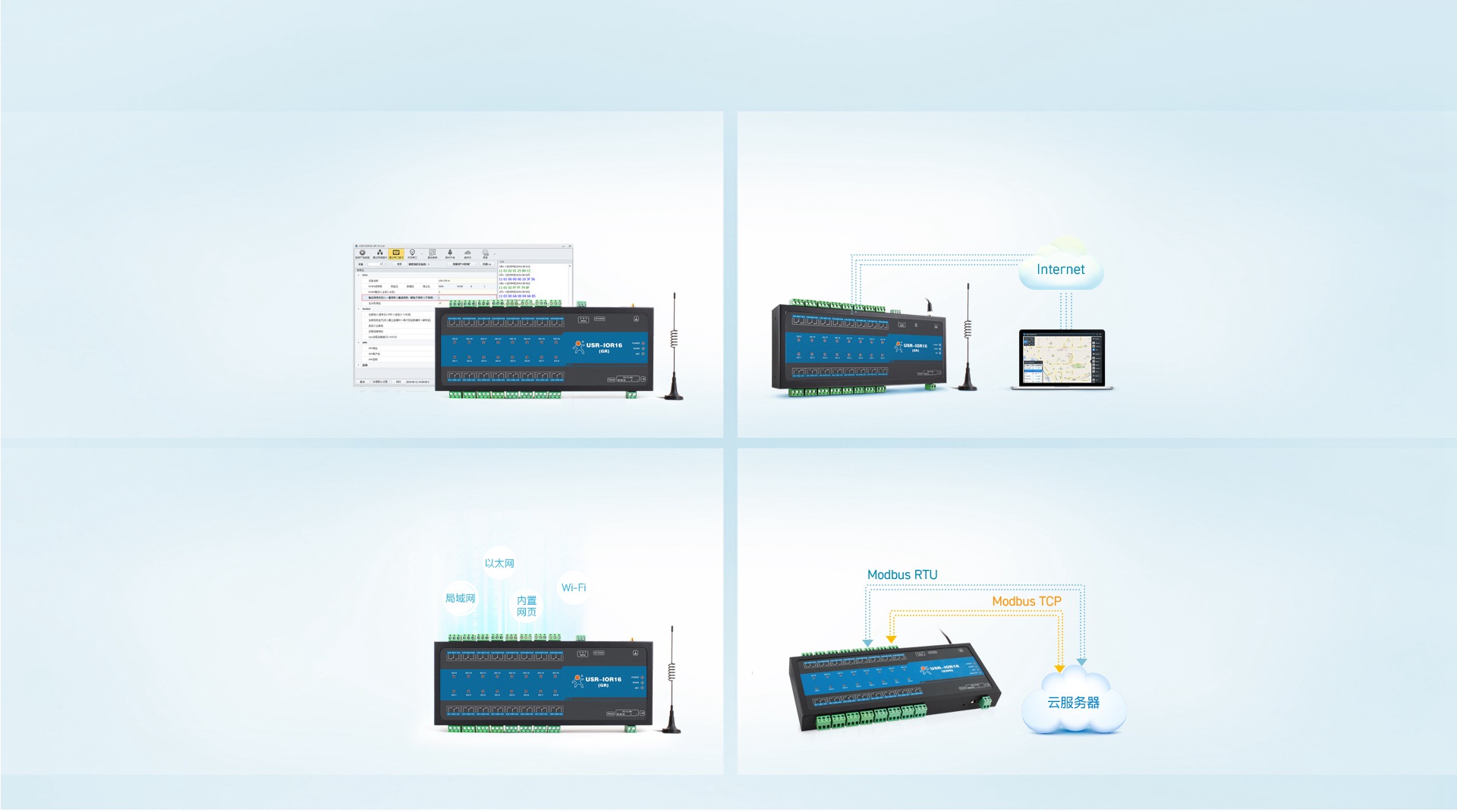

16路网络IO控制器的基本功能

基本功能

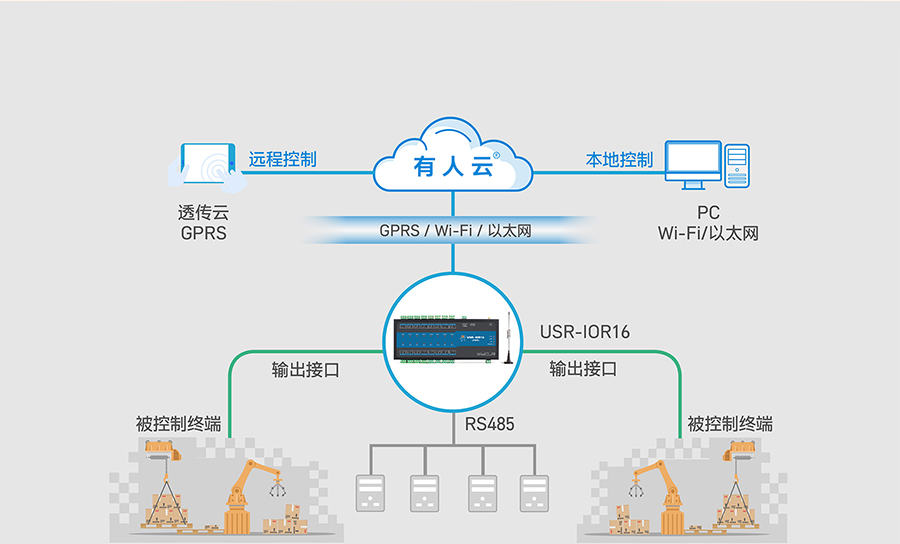

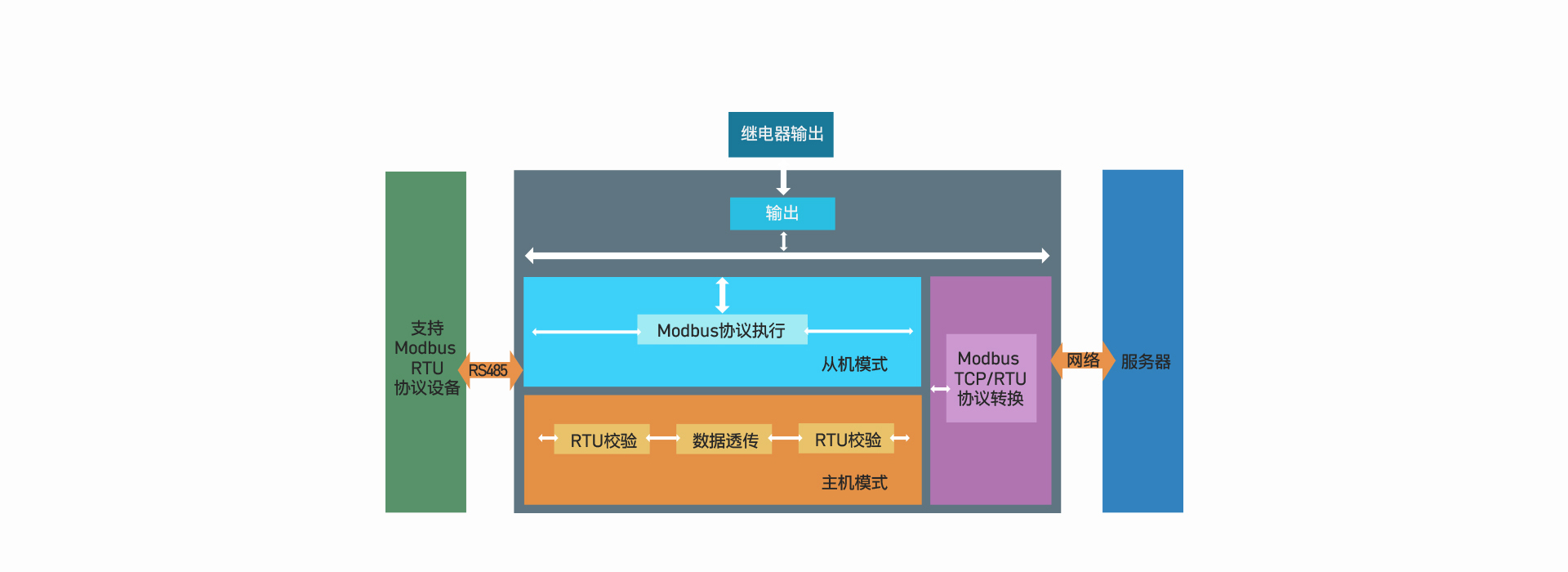

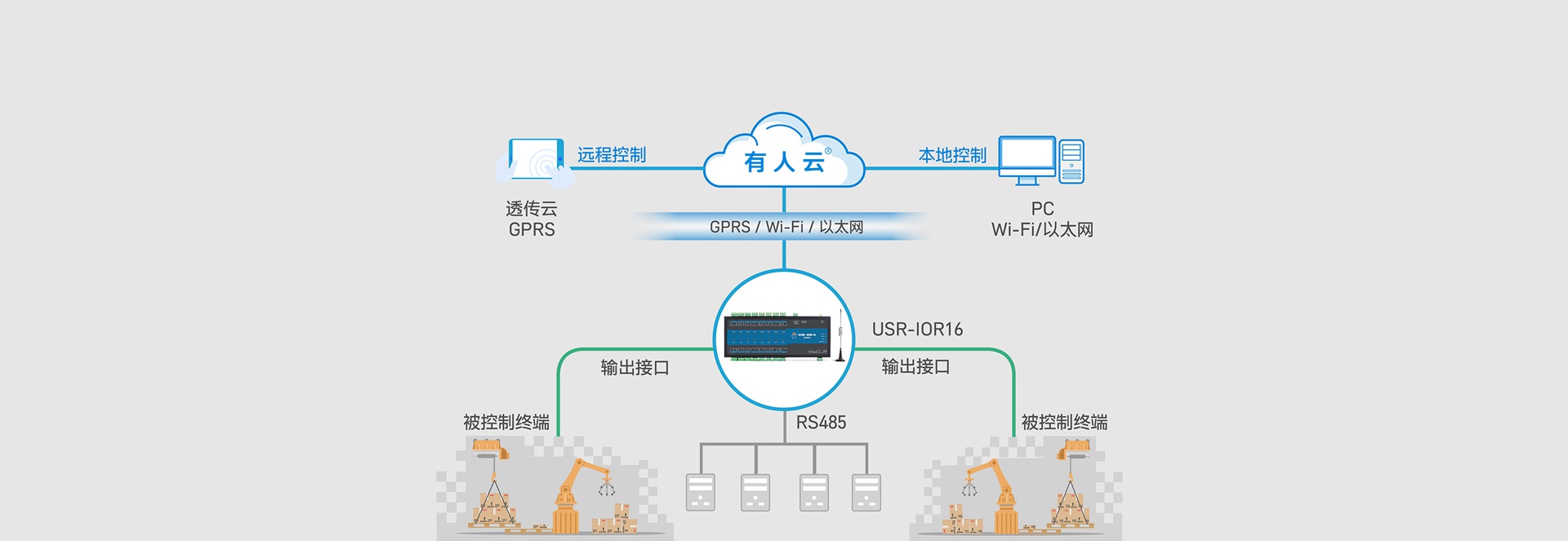

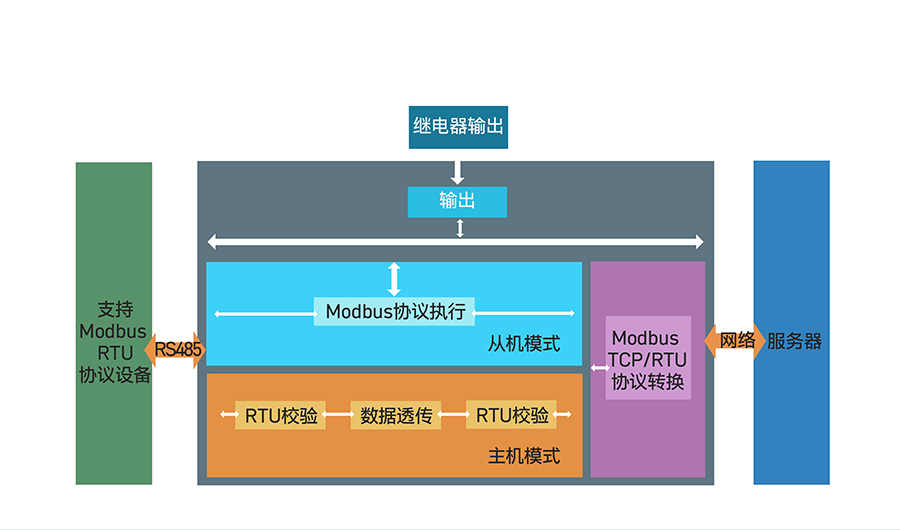

16路网络IO控制器的功能结构

功能结构

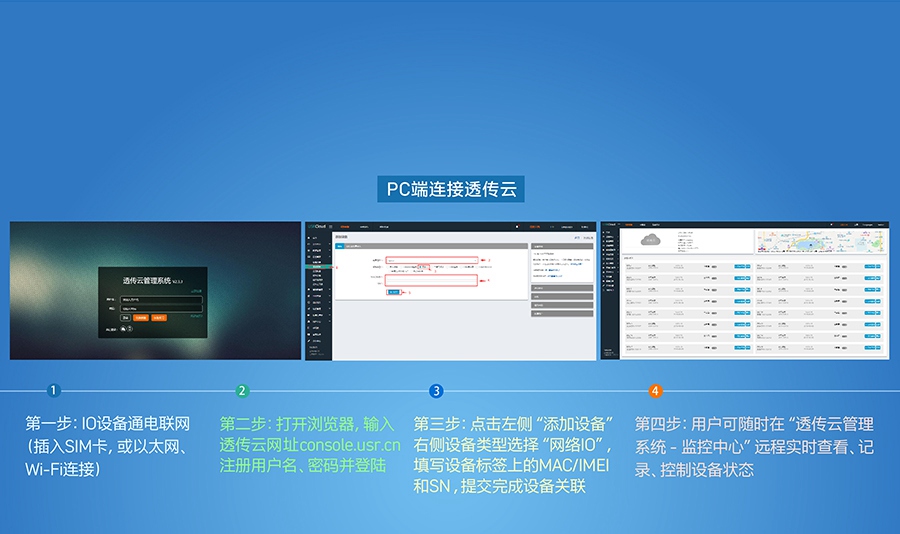

16路网络IO控制器如何连接软件快速实现

如何连接软件、实现快速控制?

IO设备接口连线后,通过PC或移动端连接透传云,快速、远程控制终端设备,简单易用。

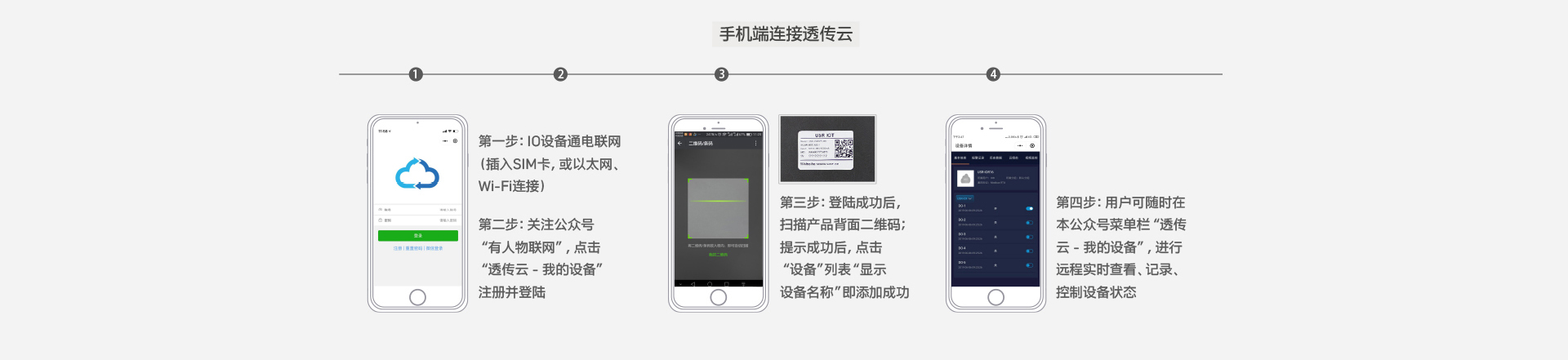

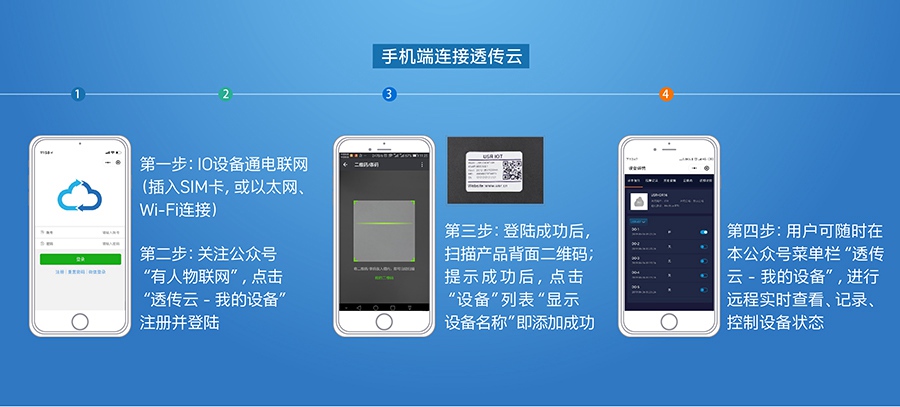

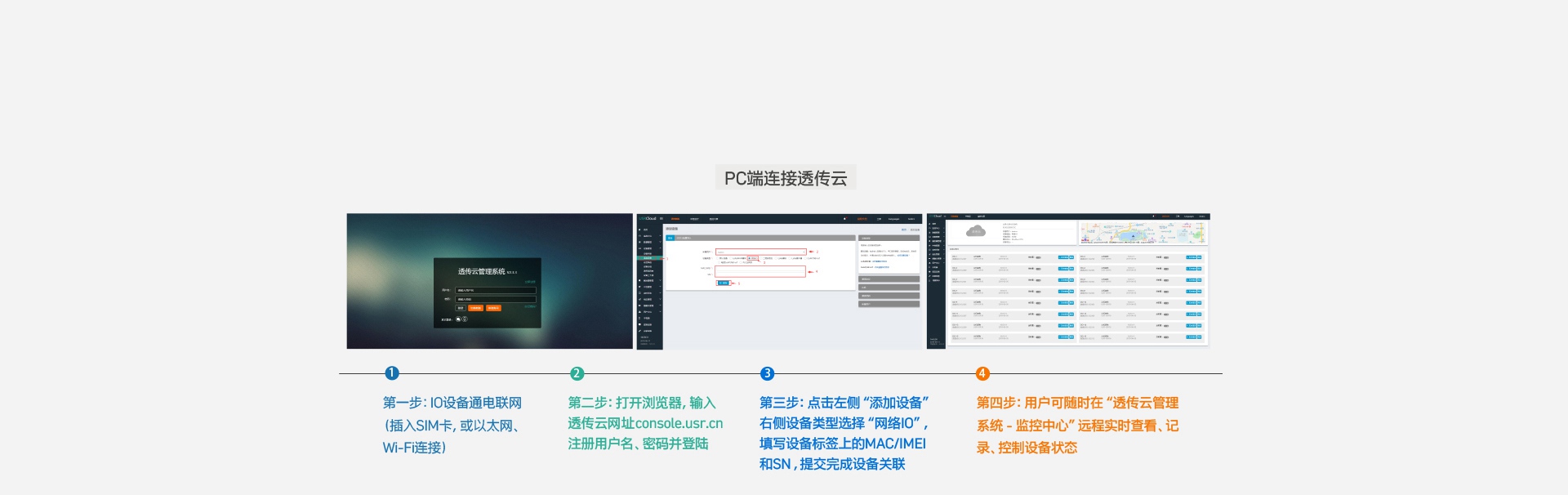

16路网络IO控制器的手机端连接透传云

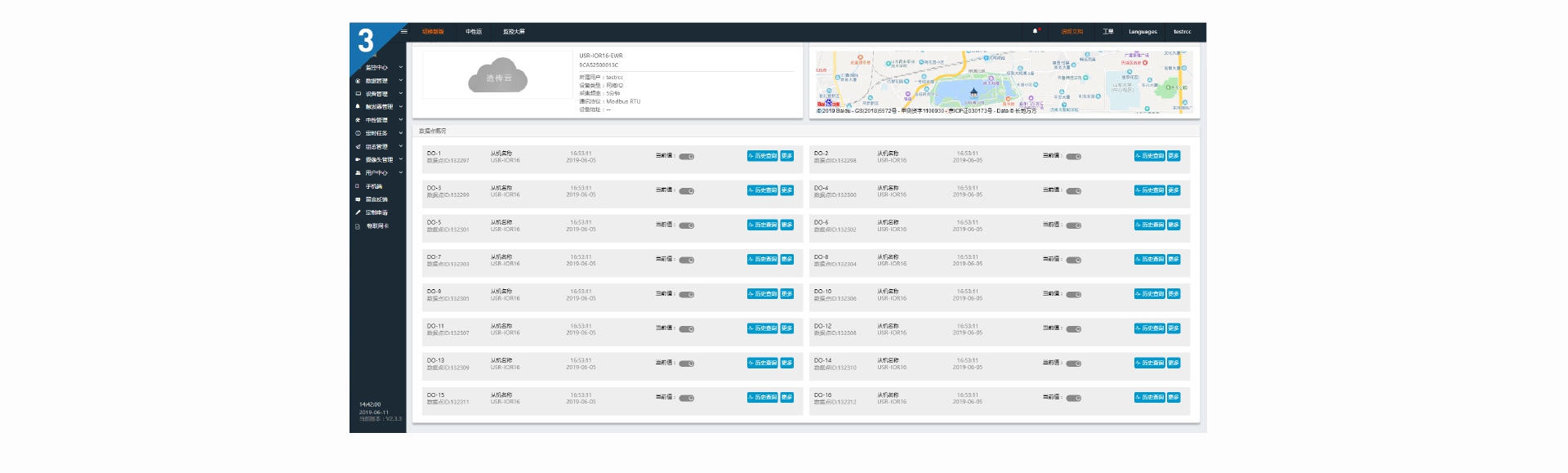

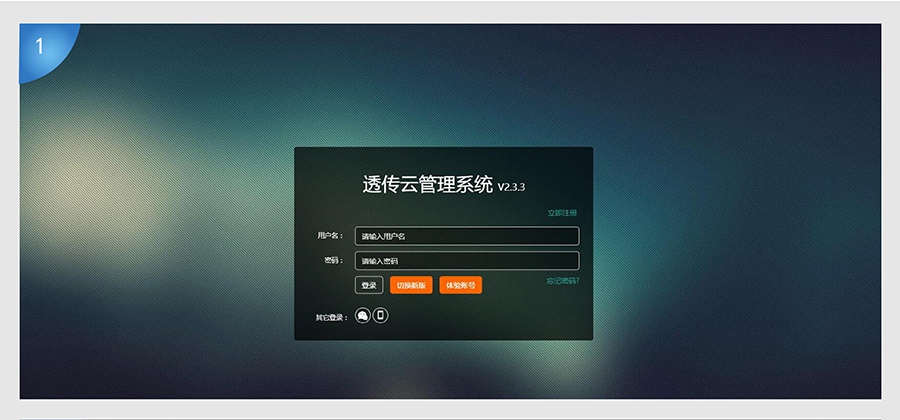

16路网络IO控制器的管理系统

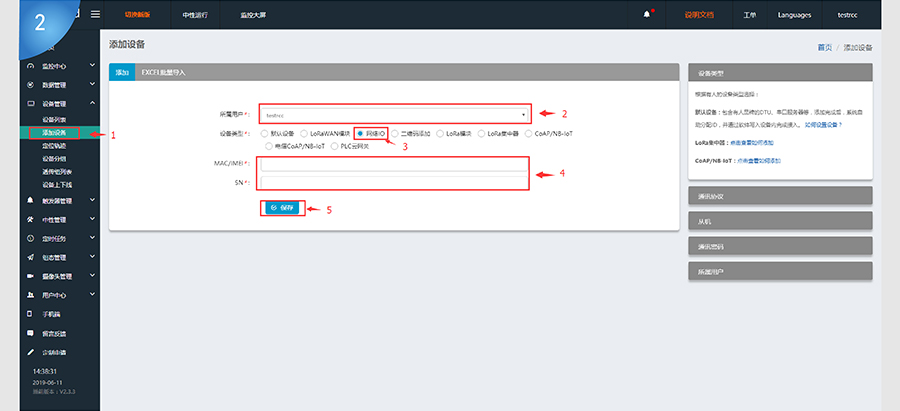

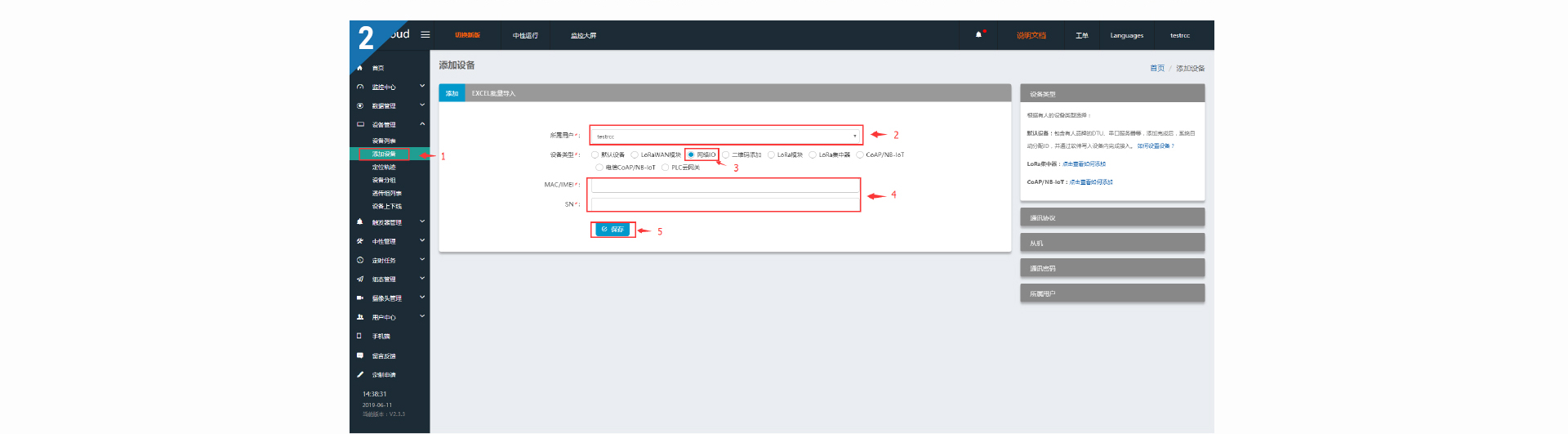

16路网络IO控制器登录透传云后添加设备
16路网络IO控制器查看数据点情况

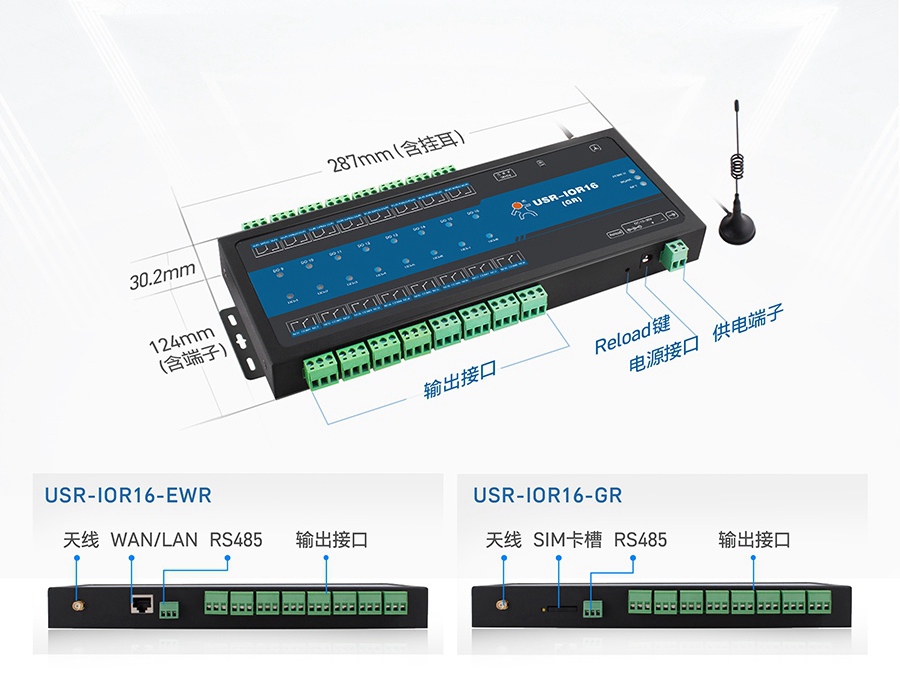

16路网络IO控制器的接口细节

接口细节

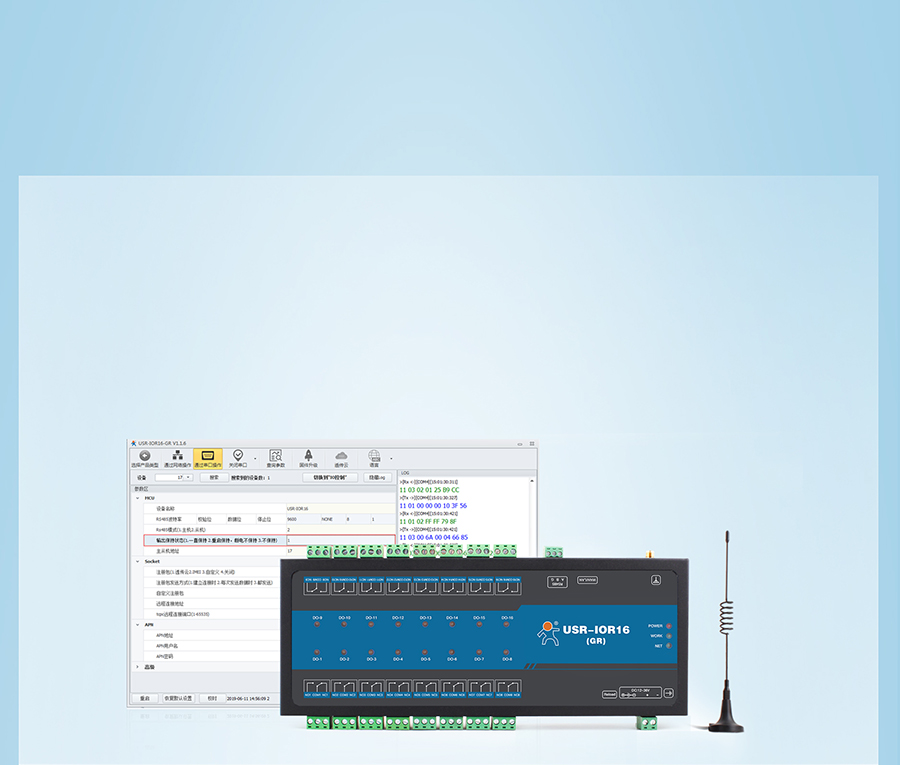

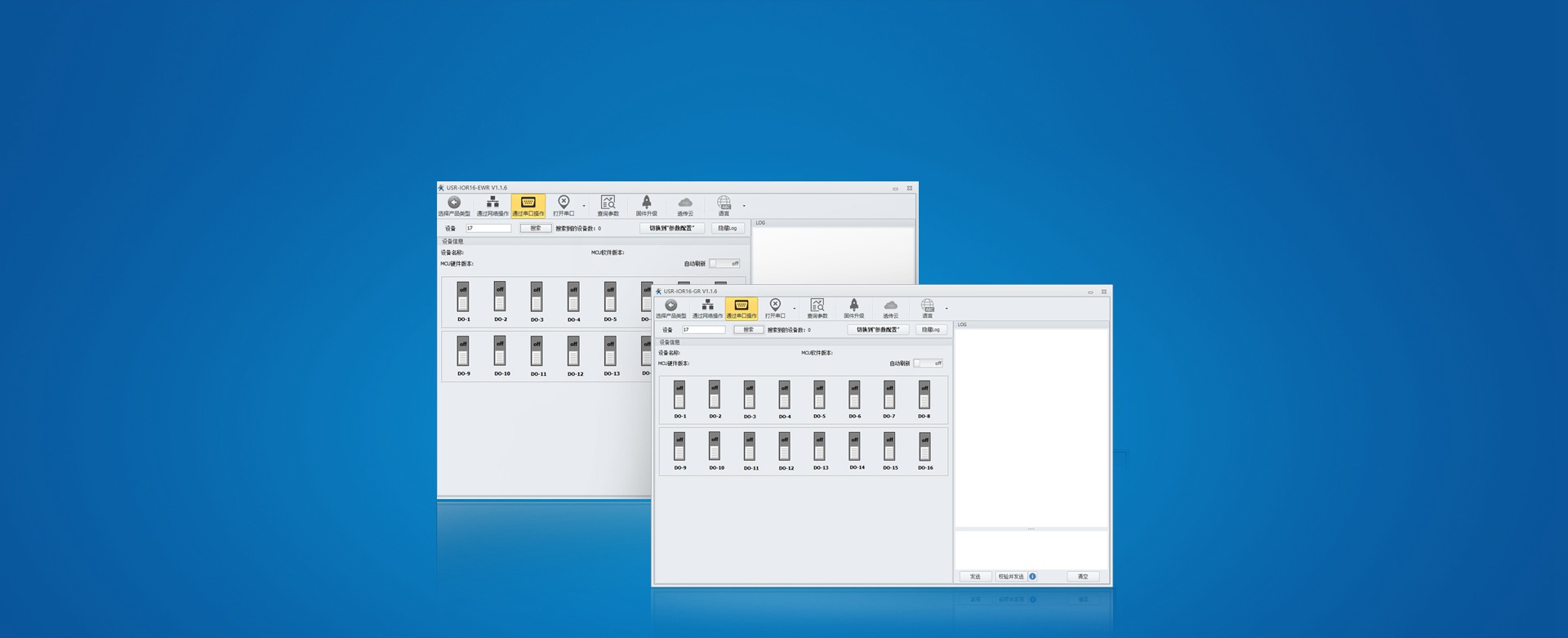

16路网络IO控制器的本地控制

本地控制

IO设备上电后,可连接传感器等终端设备。当点击“ON”时,指示灯亮,设备开始工作;当点击“OFF”时,指示灯灭,设备结束工作。
用户可通过设置软件实现本地控制,简单快捷。

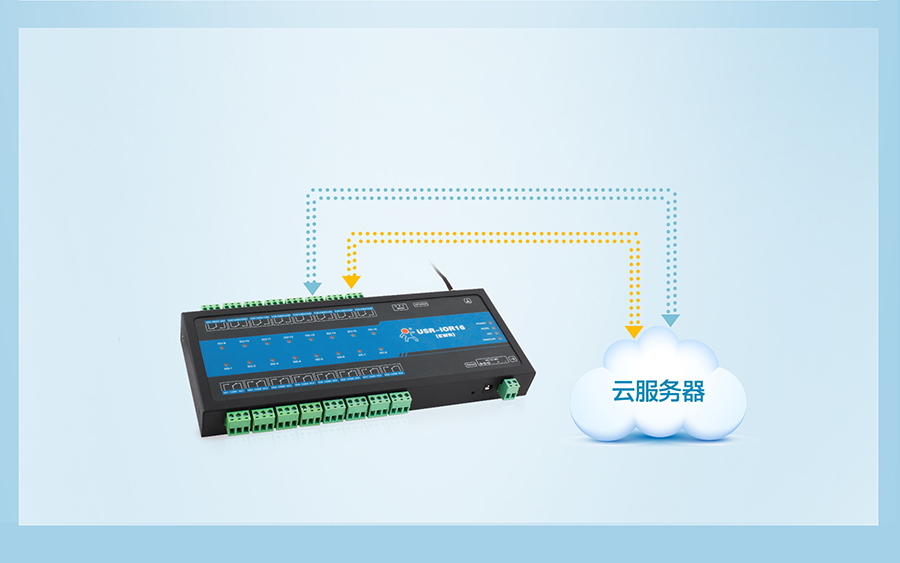

16路网络IO控制器的远程控制

远程控制

IO设备上电后,通过透传云可实现远程控制,通过PC端或APP可调整灯控状态,也可通过本地开关直接进行开关灯操作,
全天候、多方位监控现场,把控全局,节省人力、物力。

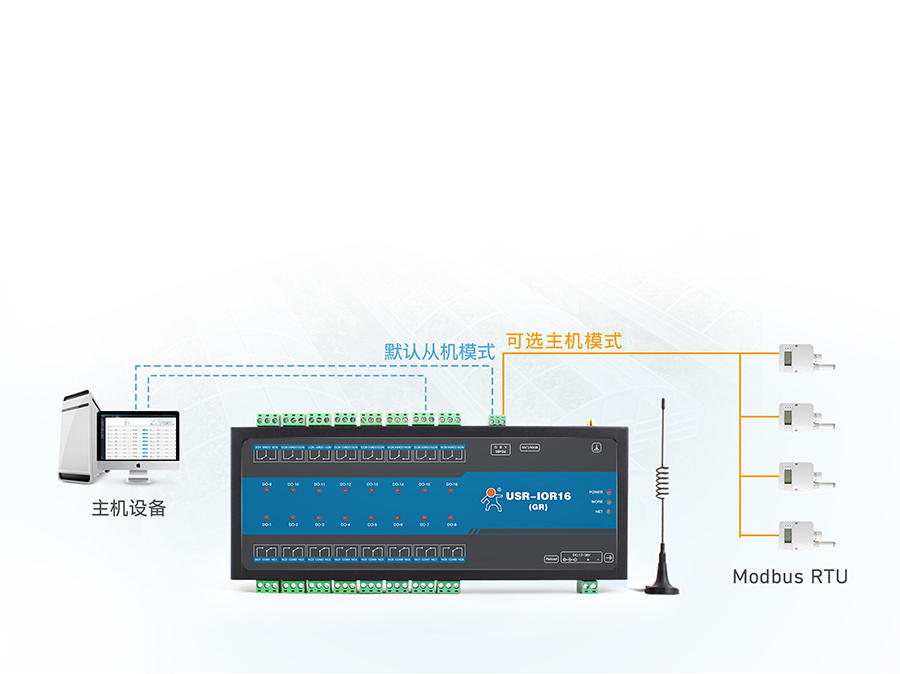

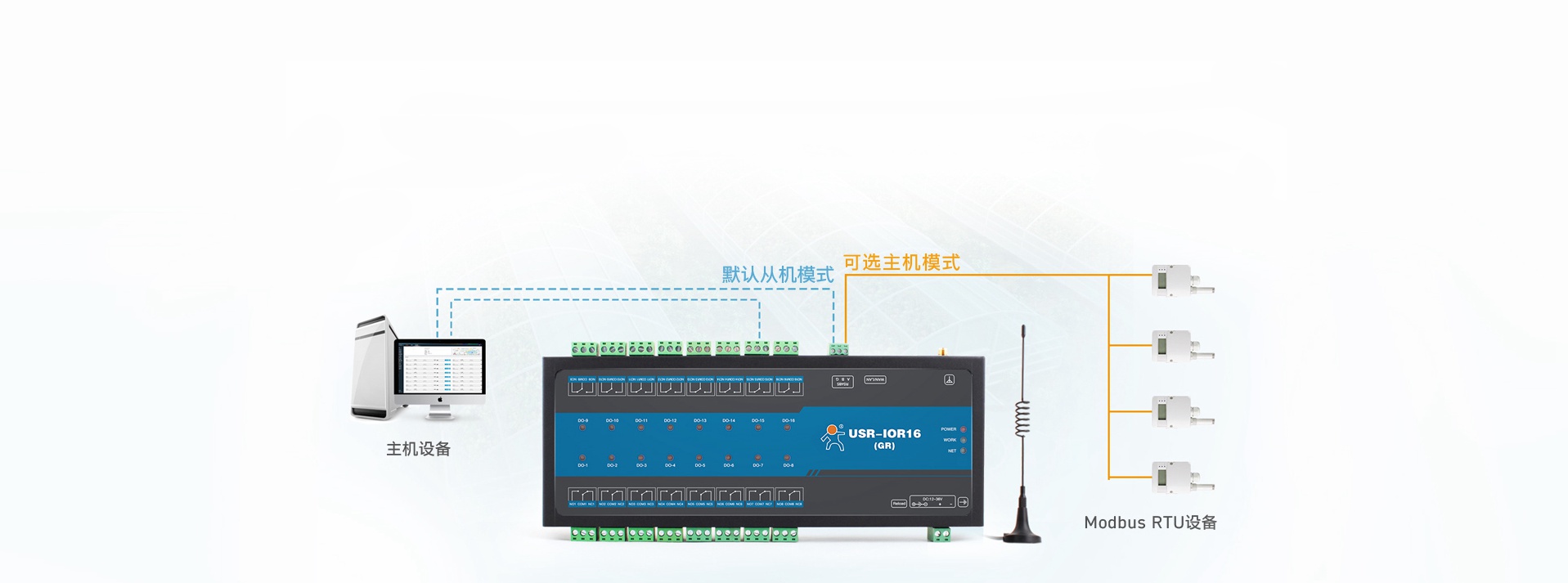

16路网络IO控制器的主/从机模式自定义

主/从机模式自定义

IO设备默认为从机模式,可同时被网络和RS485端进行主机查询、控制。设备支持选择主机模式,RS485接口可级联Modbus RTU设备,
适用农业大棚温湿度监控等远程监测与控制场景。

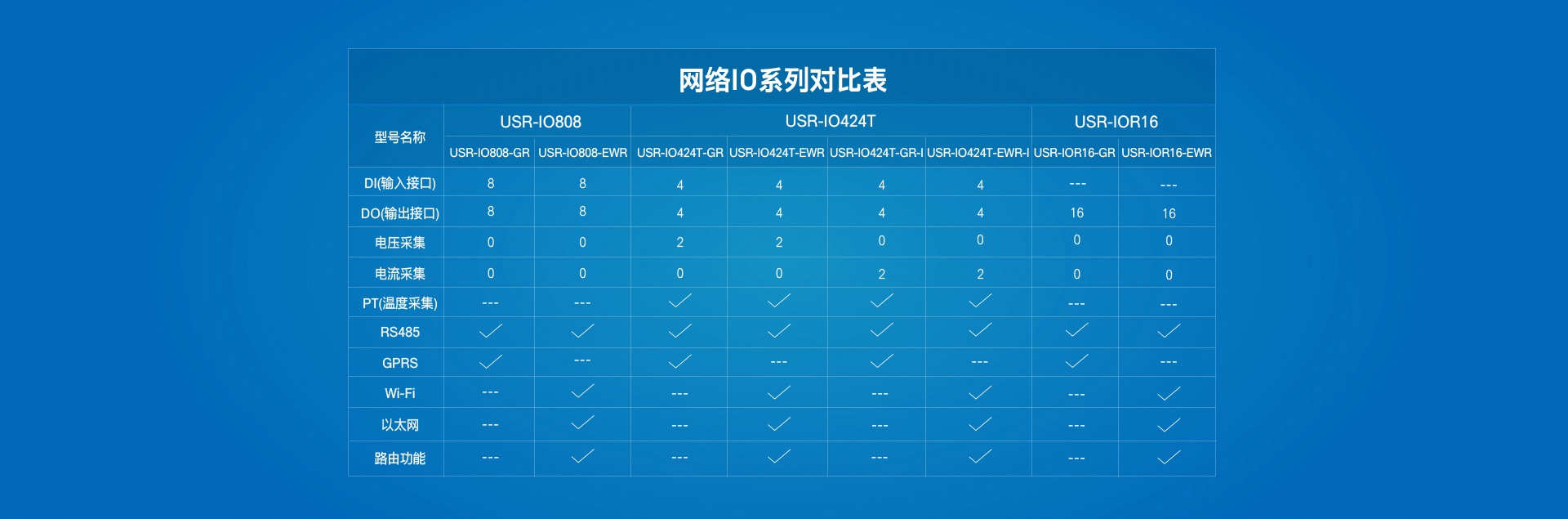

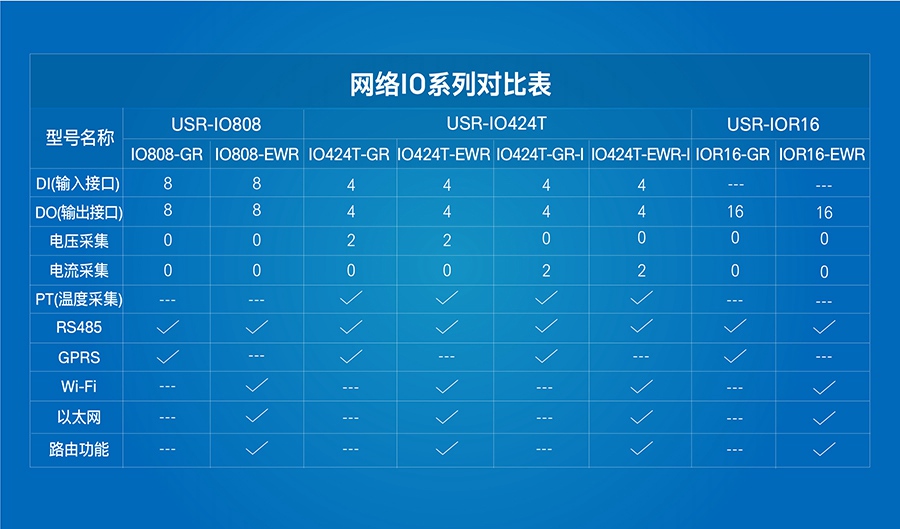

16路网络IO控制器的网络IO系列对比表
16路网络IO控制器的特色功能

特色功能

自由设置IO保持状态

IO重新上电或重启时,可自主选择“维持原输出状态”
或“断开状态”

FTP自升级

通过Modbus指令进行远程更新固件

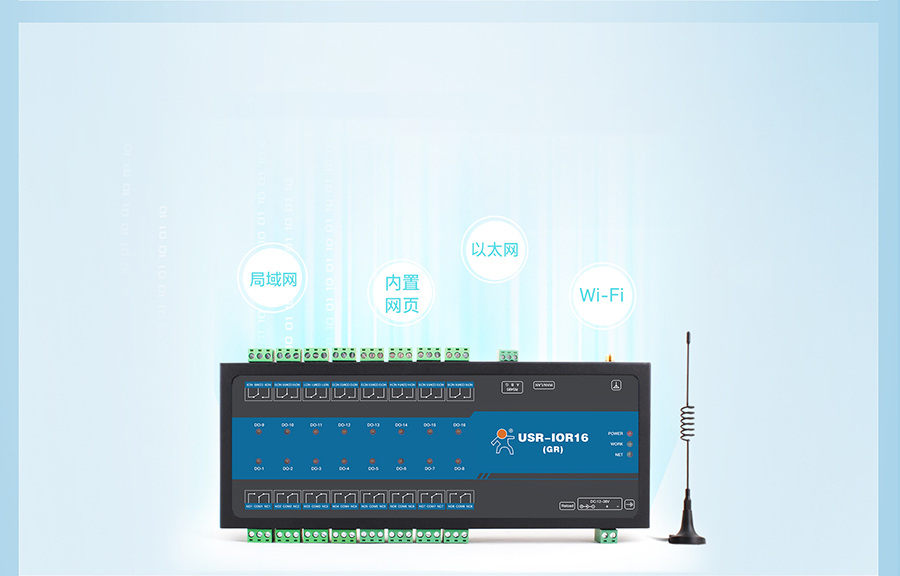

集成路由器功能

EWR版本支持局域网控制、以太网、Wi-Fi、内置网页
等多项功能

自适应Modbus协议

自动识别Moubus RTU/TCP协议,接收什么就返回什么

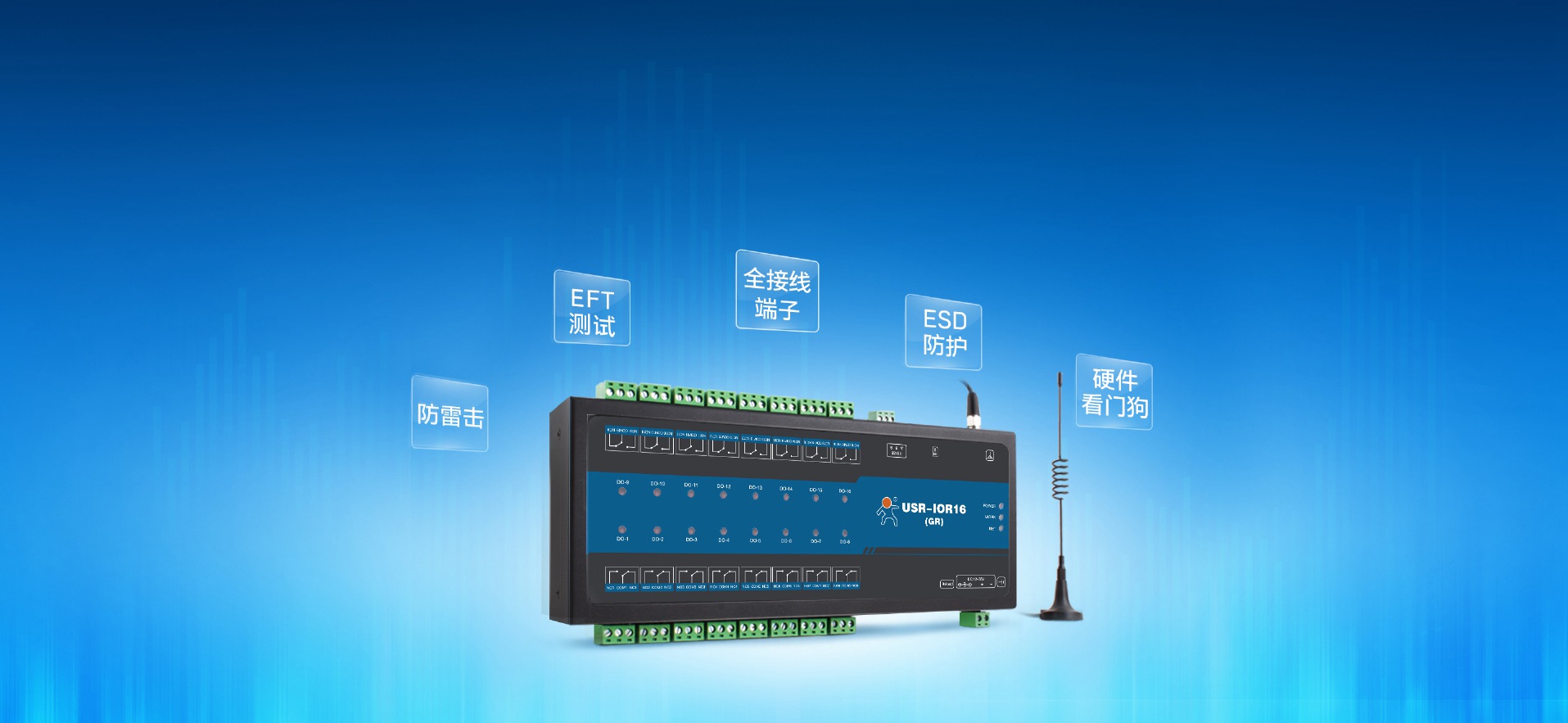

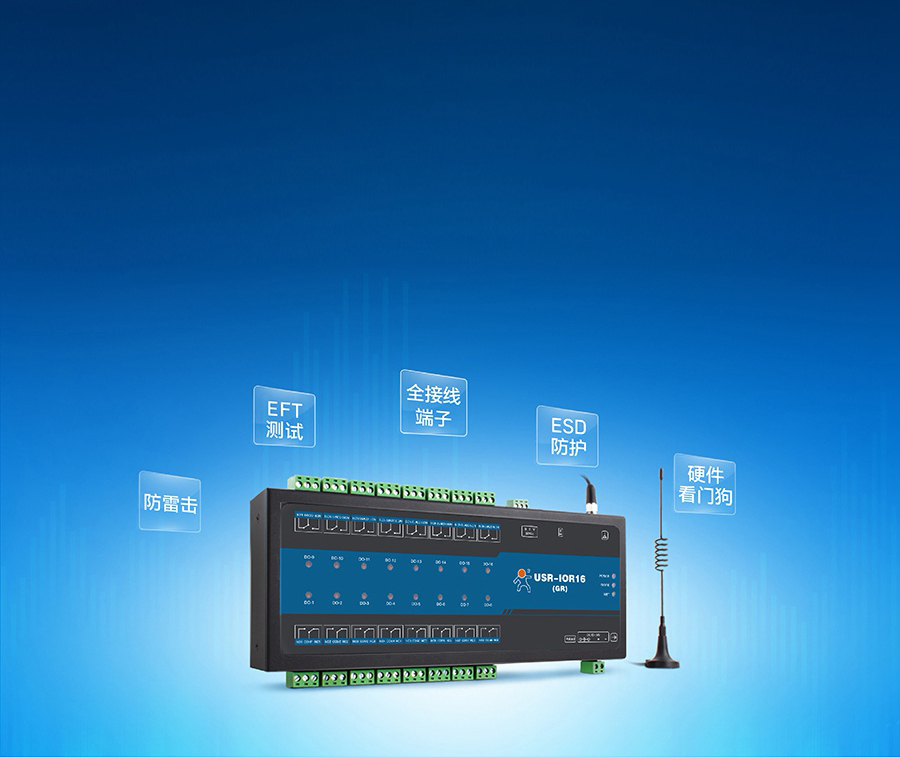

16路网络IO控制器的高等级硬件防护

高等级硬件防护


全接线端子,防雷击 (RS485防浪涌2kV,电源过流保护); 硬件看门狗保护(24小时稳定运行,不宕机)
EFT电快速瞬变脉冲群测试(电源±2kV,网口、串口±1kV); ESD静电防护(空气±15kV,接触±8kV)

工业级超级网口支持透传云功能
透传云可做到哪些功能

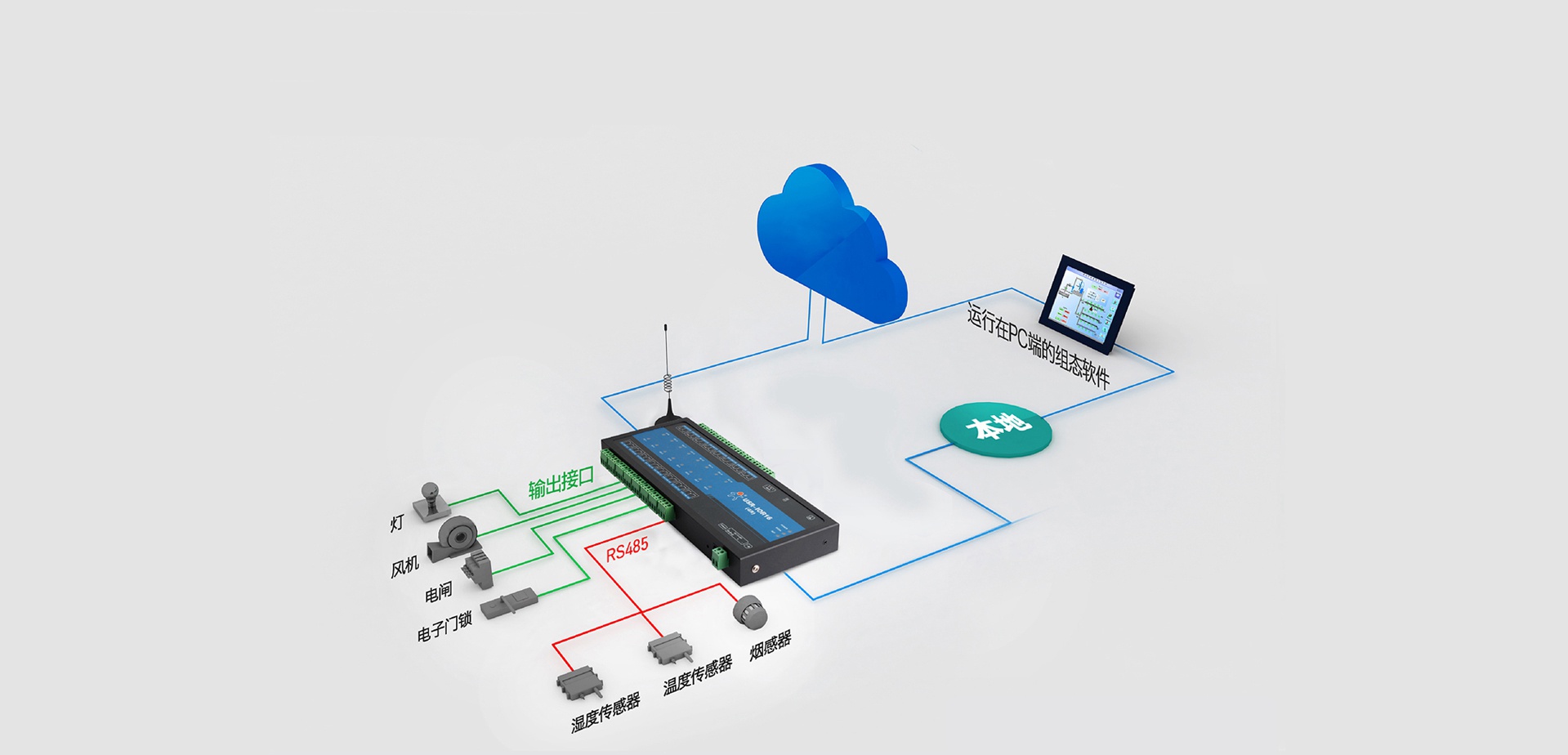

16路网络IO控制器的组合组态的应用案例

结合组态软件的应用案例

IO控制器可通过输出接口或RS485级联的方式接入被监控设备,通过本地连接或透传云远程监控的方式,利用VCOM软件将网络
数据转换为串口数据并发送至组态软件,实现远程监控。

16路网络IO控制器的工业自动化解决方案

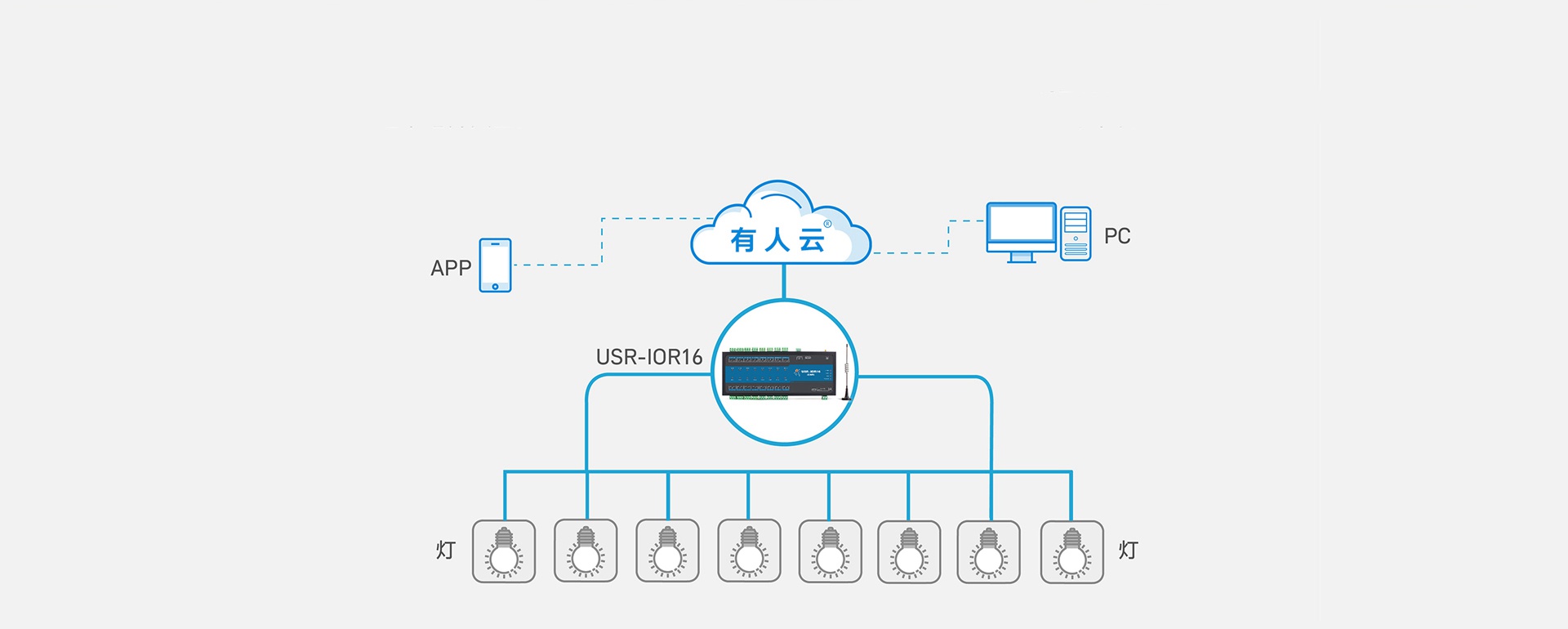

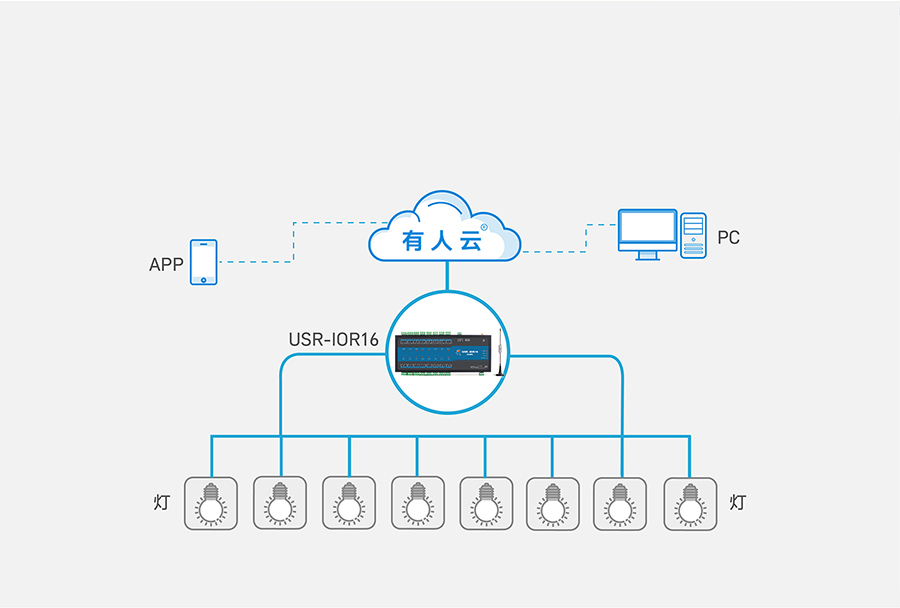

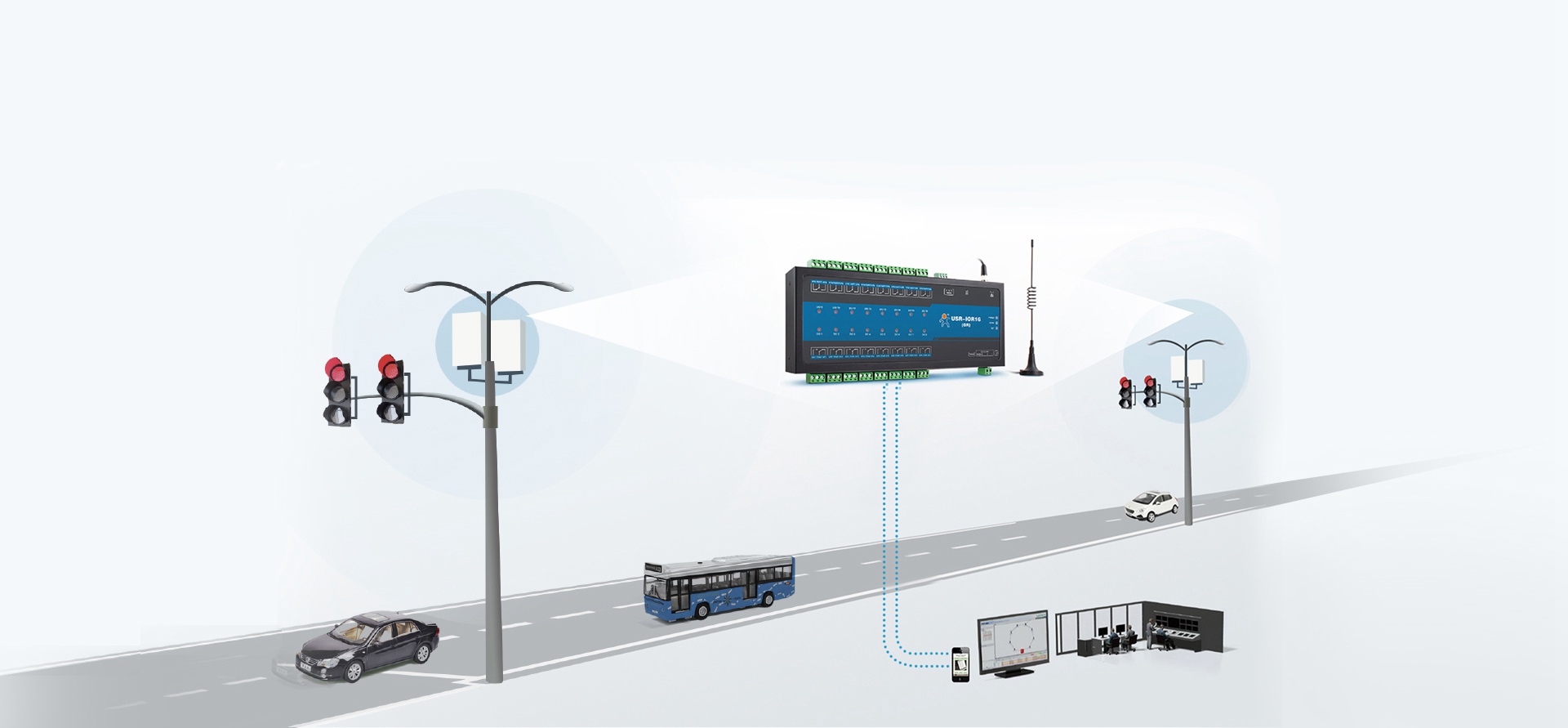

智慧灯控联网方案

IO设备连接透传云实现远程路灯监控,方便在云端控制、记录设备状态。保持整体亮灯率,提高管理和环保效益。

16路网络IO控制器的智慧灯控解决方案

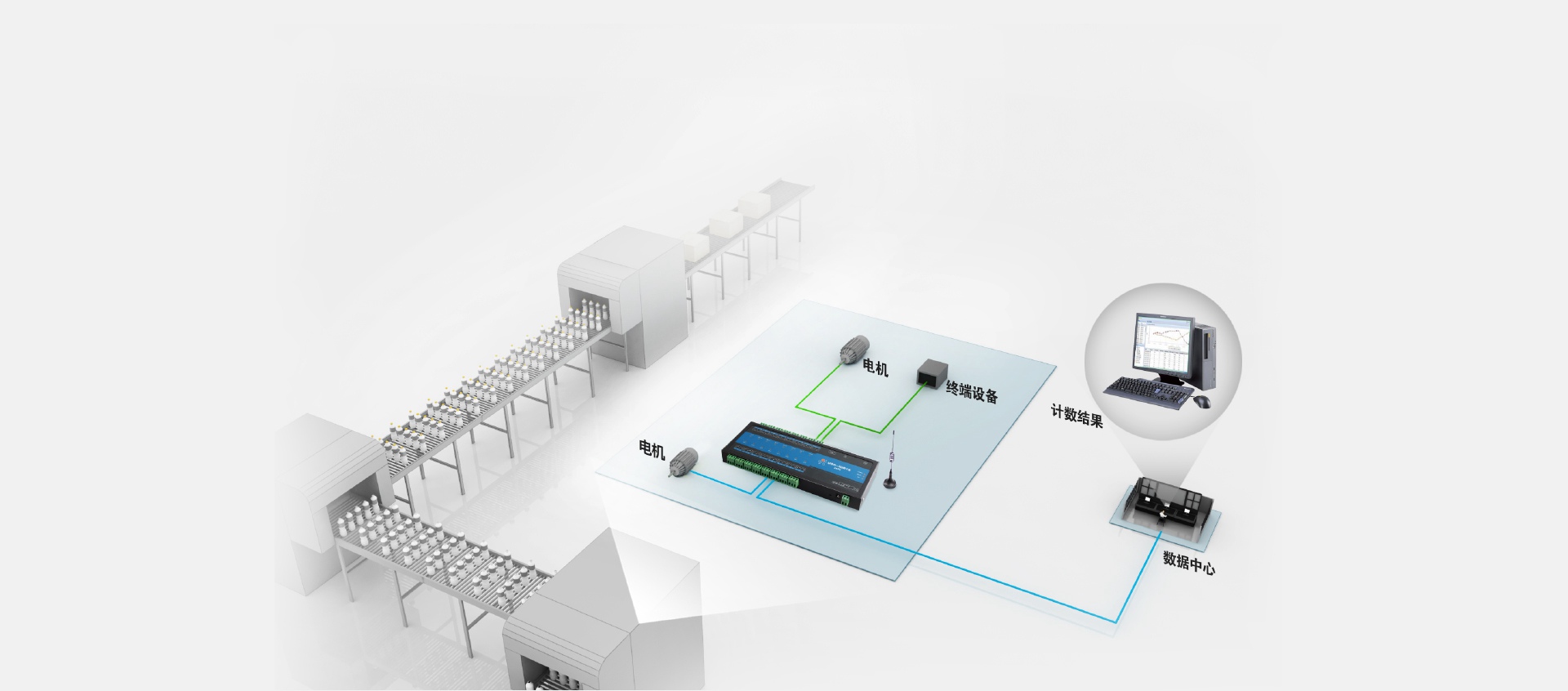

工业自动化联网方案

IO设备连接透传云实现远程路灯监控,工业自动化生产线项目,可通过IO设备实现产线监控,
如通过红外开关进行产线数量监测,或通过输出接口连接电机进行启停控制。
