网络IO控制器IOR16连接有人云组态基本通信测试

2019-12-10

分享到:
{}

连接方式:串口设备----IOR16---互联网(透传云)

实现功能:有人显示客户串口设备的数据,和IOR16的DO控制

资料说明:http://www.usr.cn/Product/266.html

设置软件:http://www.usr.cn/Download/624.html

APP:http://www.usr.cn/Download/649.html

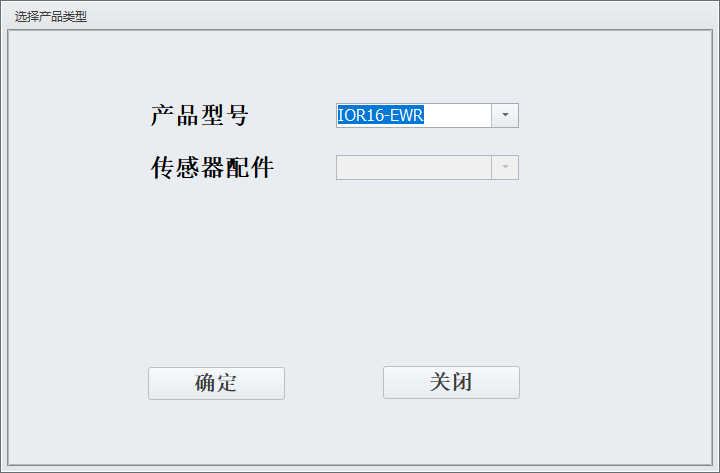

1、选择产品型号

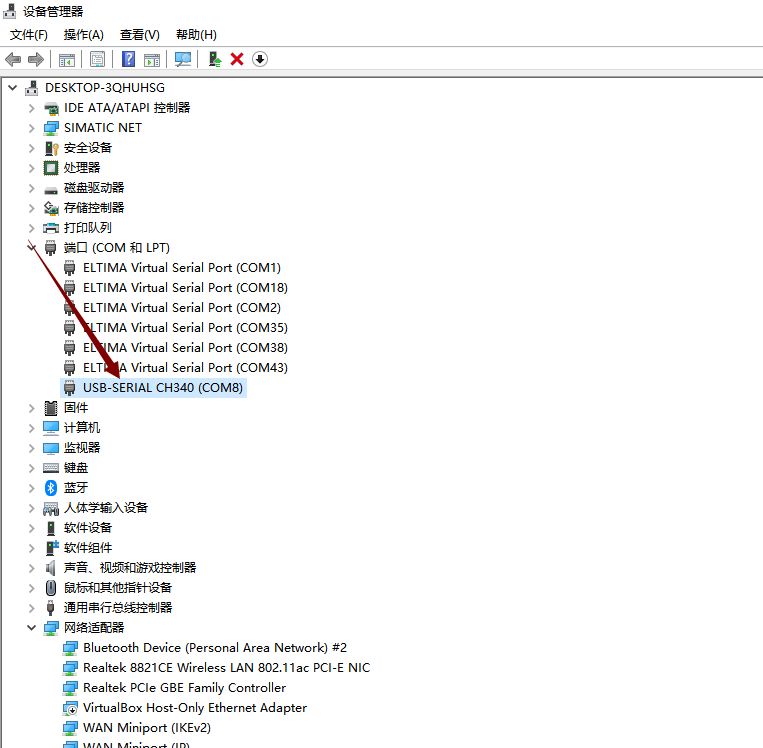

2、选择通过串口操作——打开串口——选择网络io设备用485usb接到电脑上的com口,

这里需要确认您的电脑是否安装过驱动,没有的话,建议安装一个驱动大师试下;

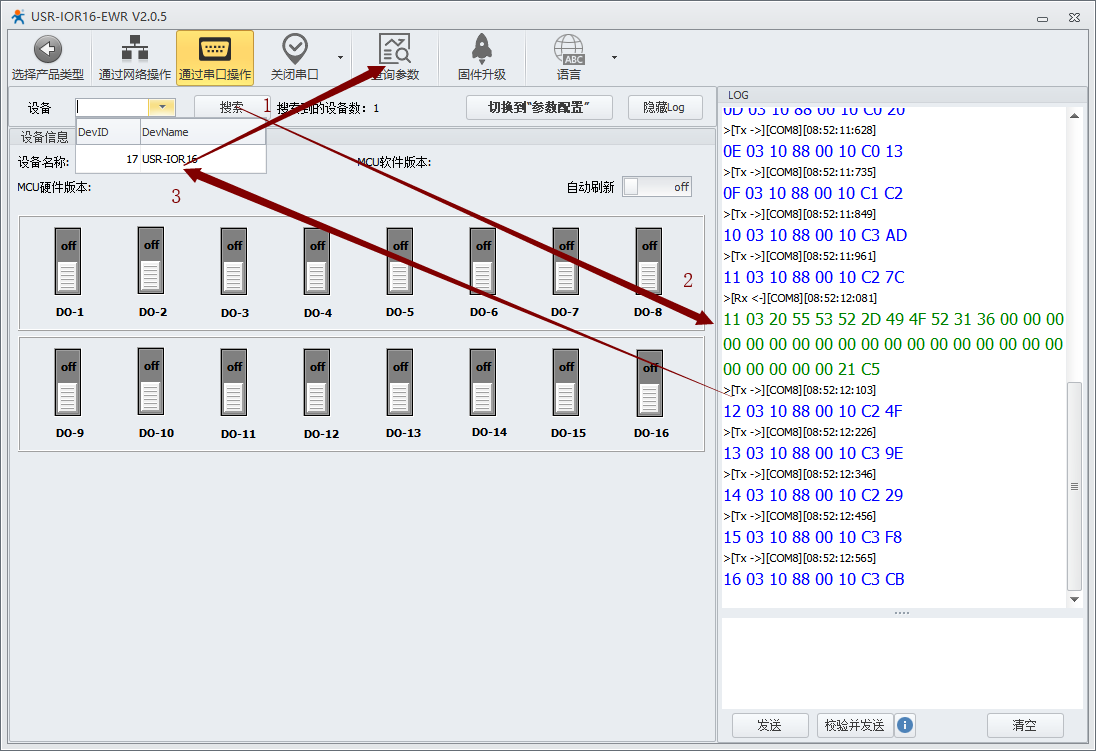

3、点击搜索,搜索到设备以后。要点击设备右边的小长条的下拉按钮,选中17 USR-IOR16,点击查询参数,切换到参数设置

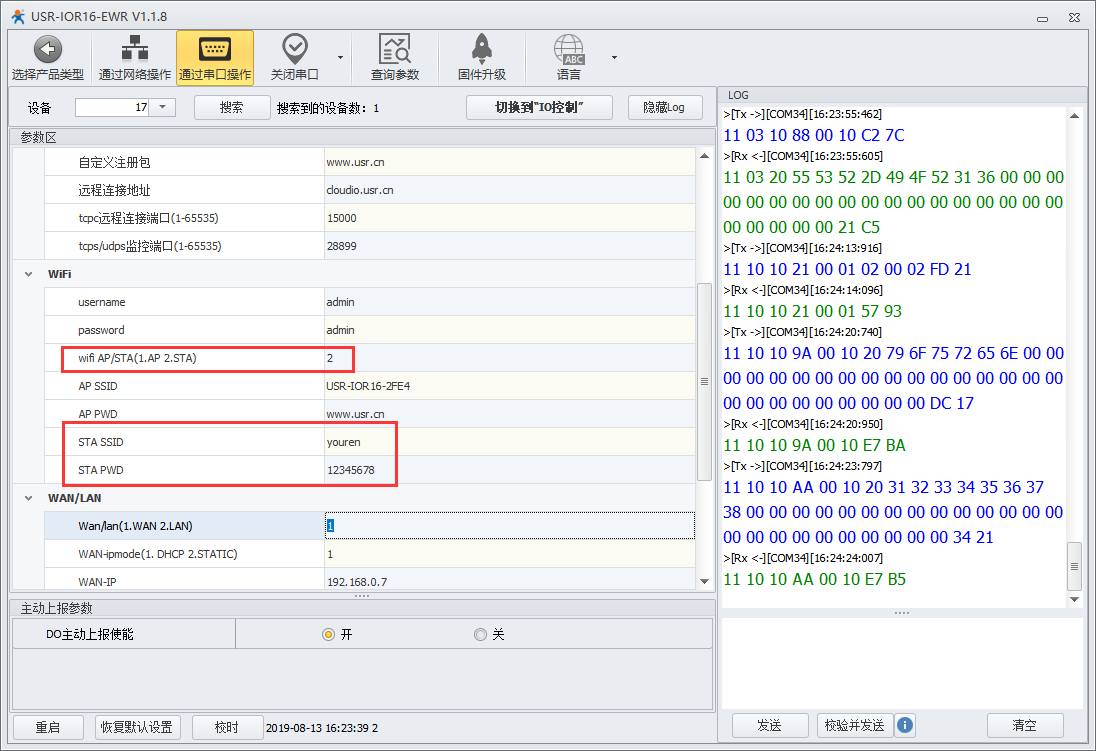

4、设置此设备为sta模式,填写上路由器的ssid和密码;

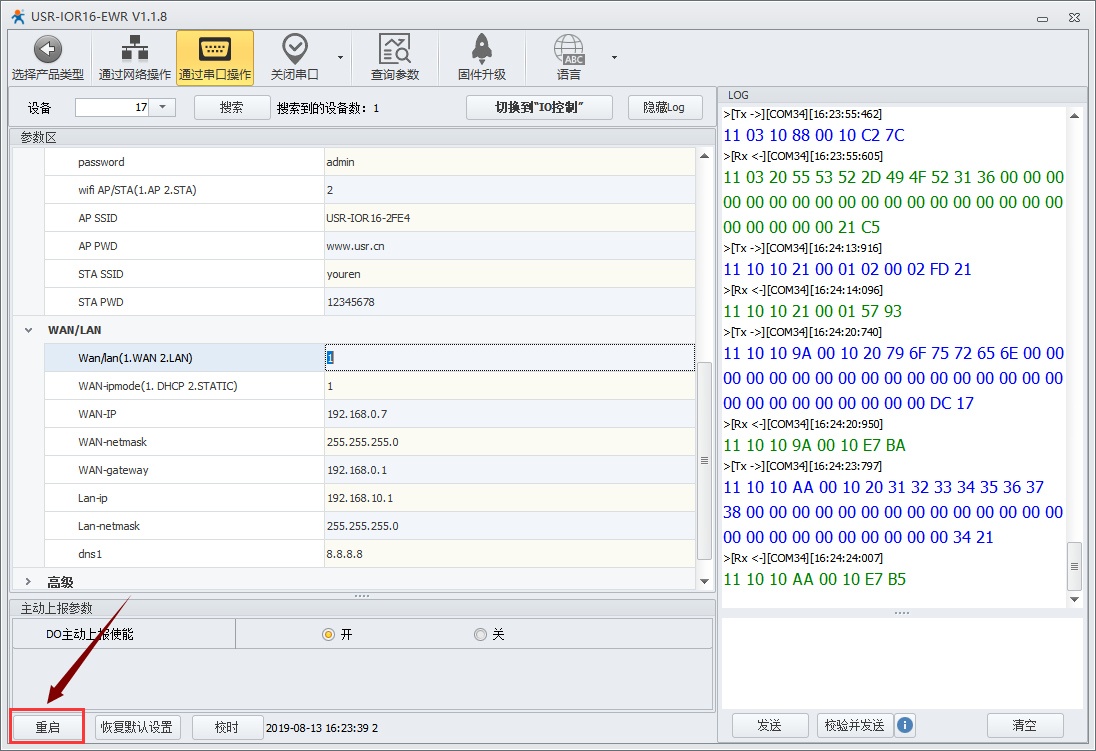

5、如果是用网线连路由器的话,需要把网口设置成wan口就可以了;WiFi和网线设置只能是二选一

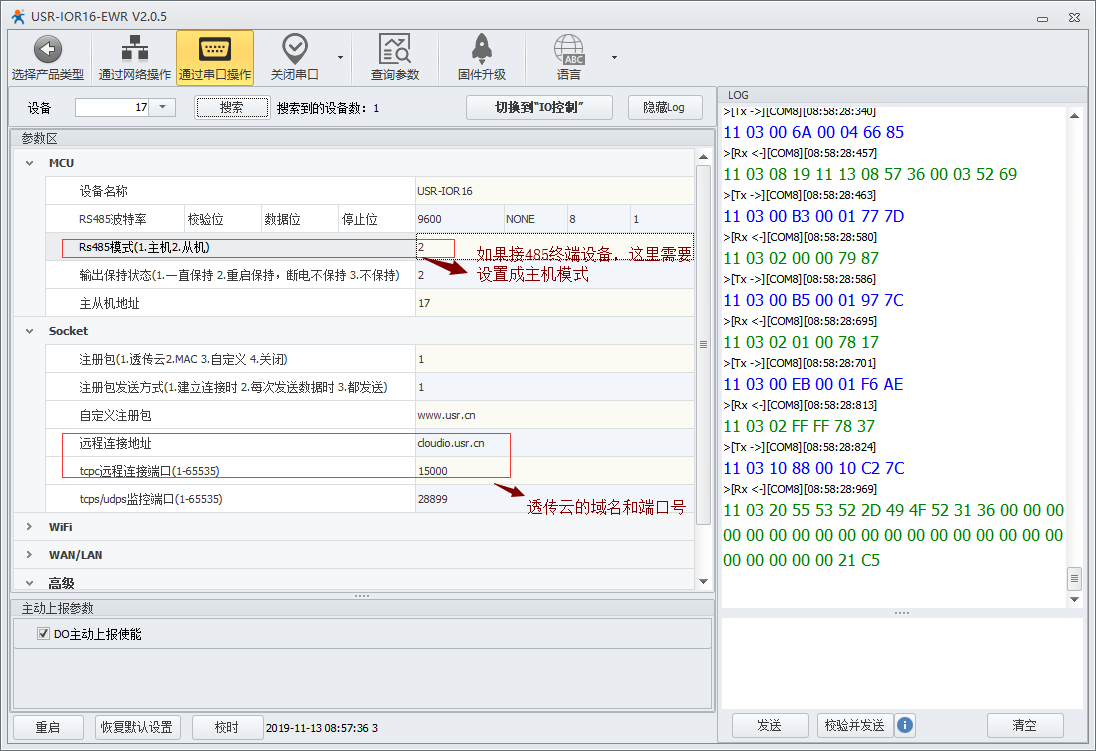

6、设置好有人云的域名和端口号(clouddata.usr.cn   15000),出厂默认情况下,此设备是直接连接有人云的域名和端口的;

7、设置完保存重启设备

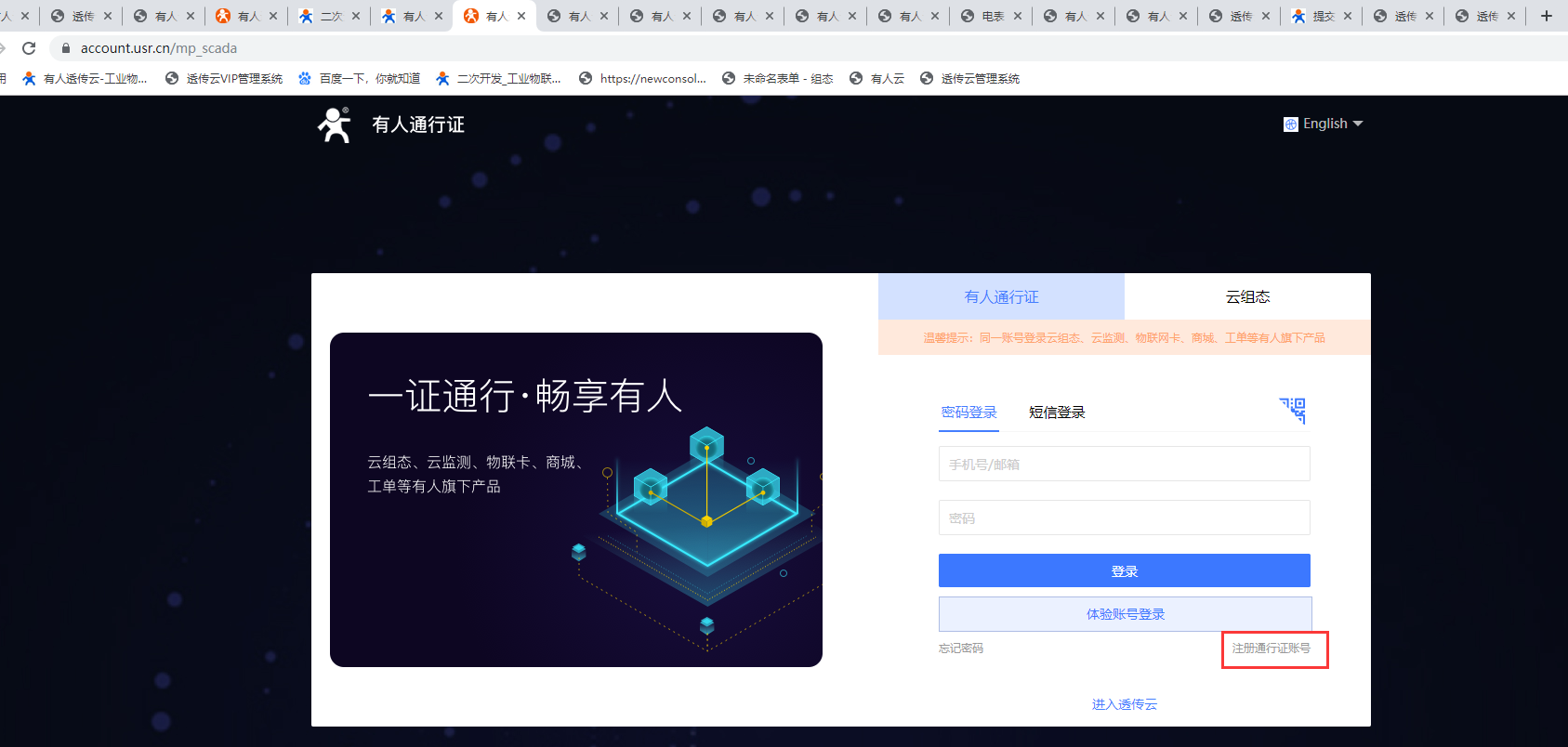

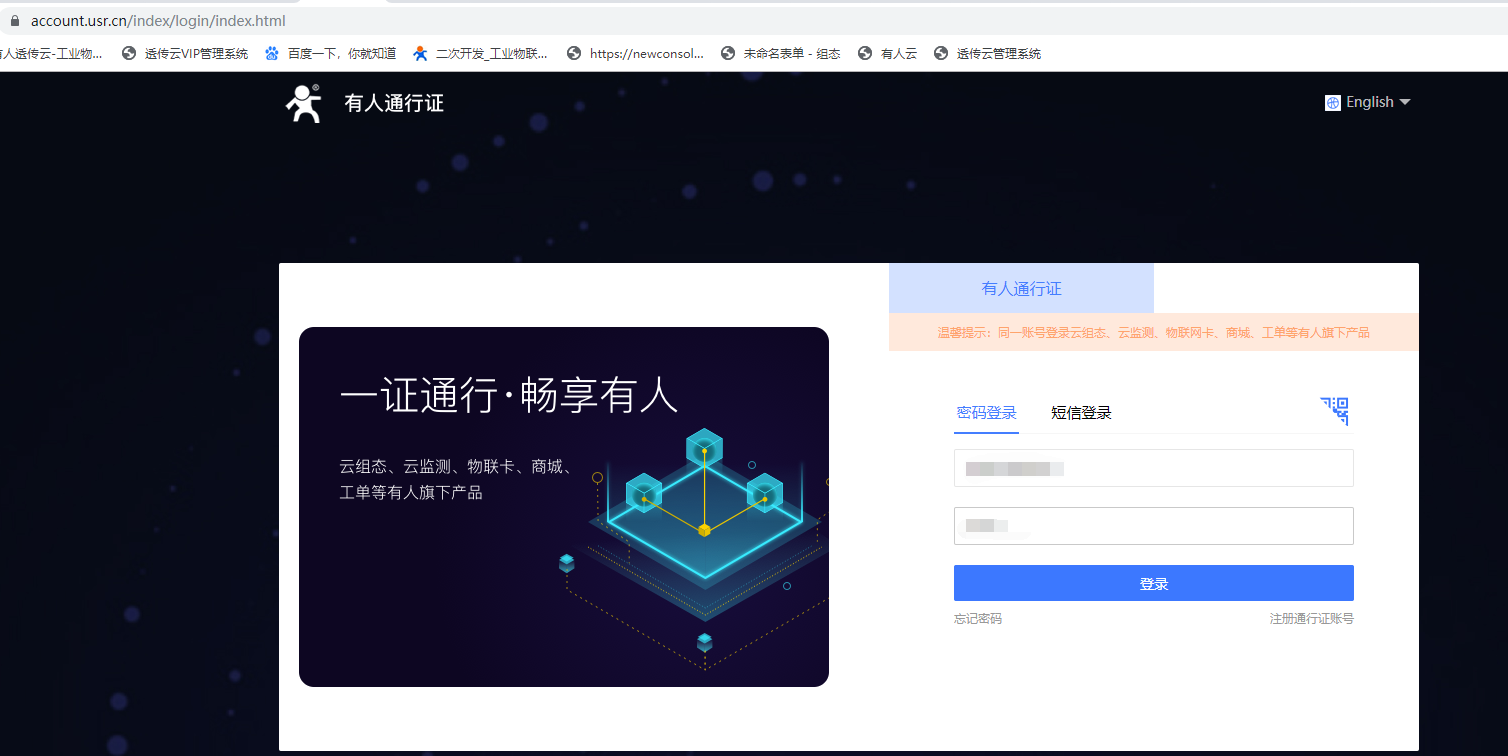

8、登录有人云(如果没有账号先申请通信证,



9、目前只能通过手机号来注册通行证账户

10、注册完此,由此进入有人云界面

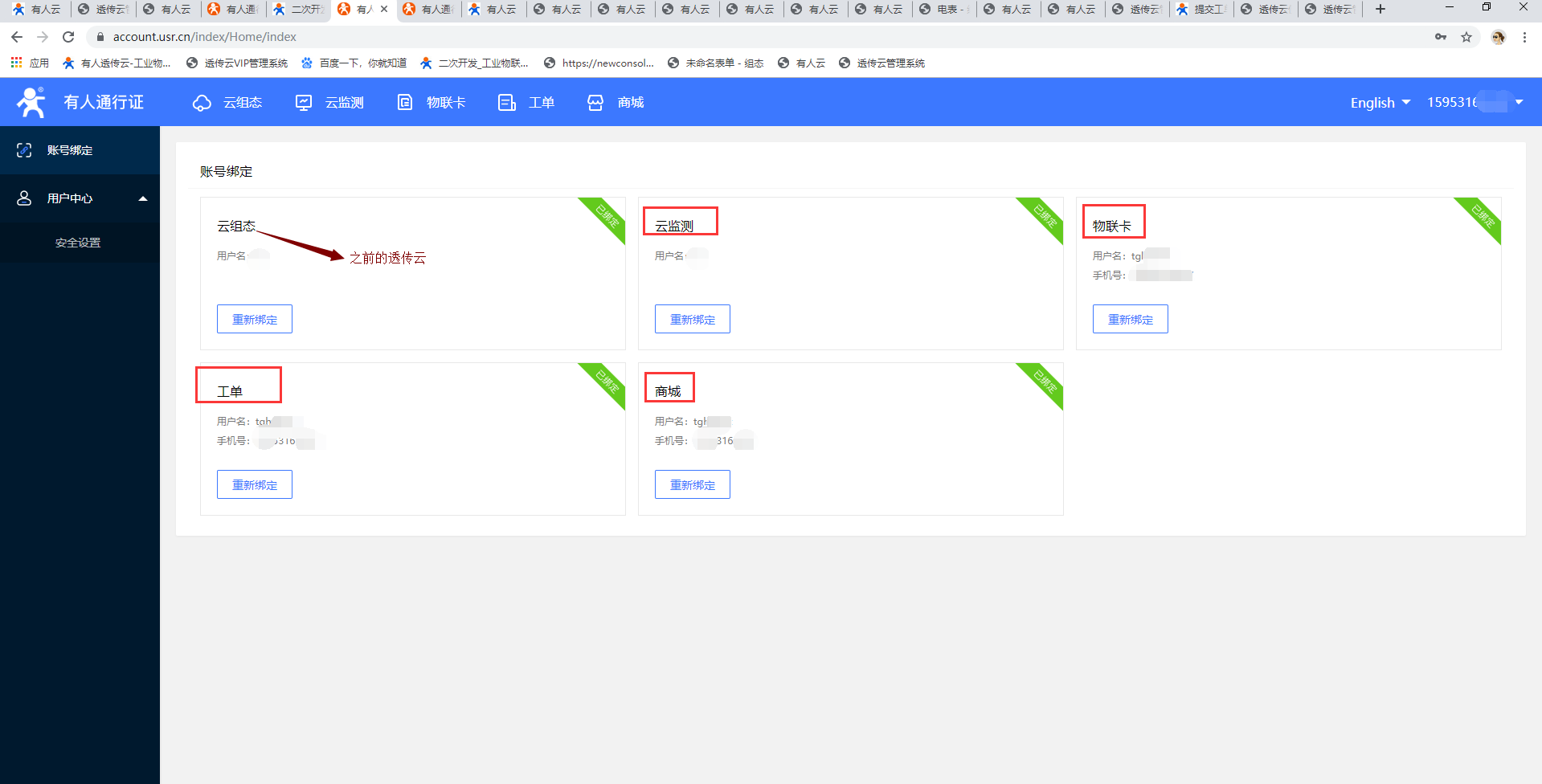

11、可以重新创建云组态,如果以前使用过透传云可以直接绑定透传云的账号,由此界面绑定物联网卡平台,工单系统,云检测,和商城;

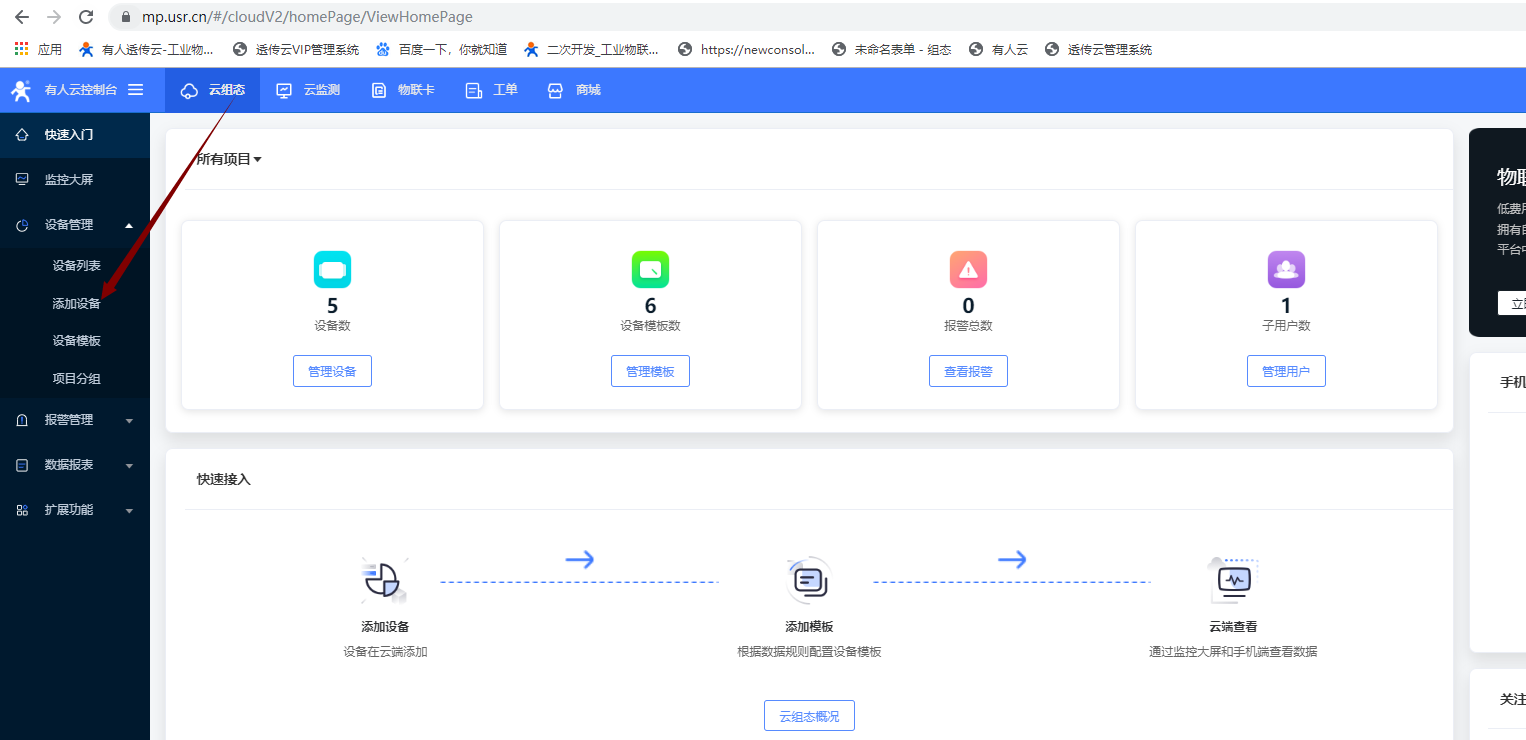

12、本次案例是网络io连有人云进行远程监测,可以进入云组态,选择添加设备;

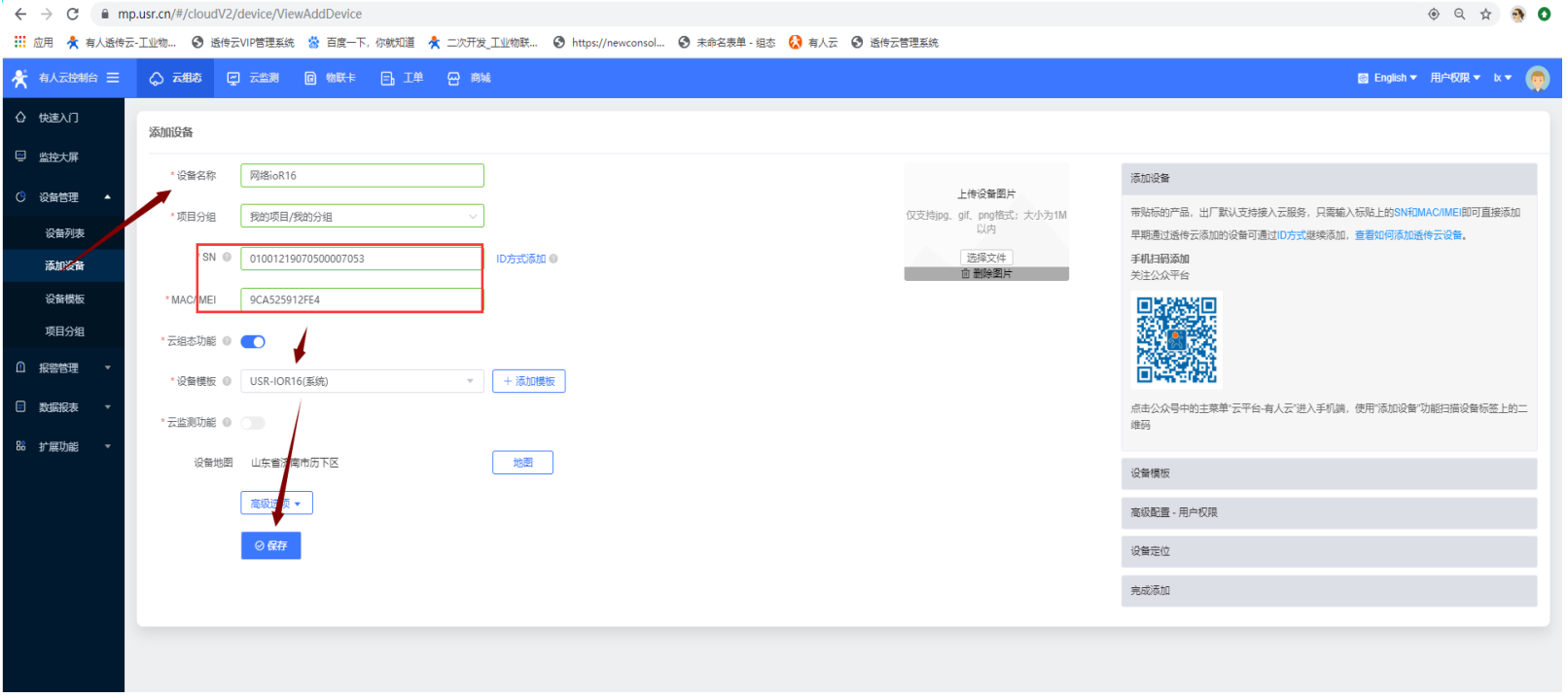

13添加设备(选则网络io,填入macsn),选择云组态功能,默认模板, 如果在R16485串口上接了标准modbus rtu协议的传感器,需要在添加模板 设置完点击保存;

14、另外一种添加设备的方法:关注微信小程序,有人云云组态 ,微信登录您注册的有人云账号

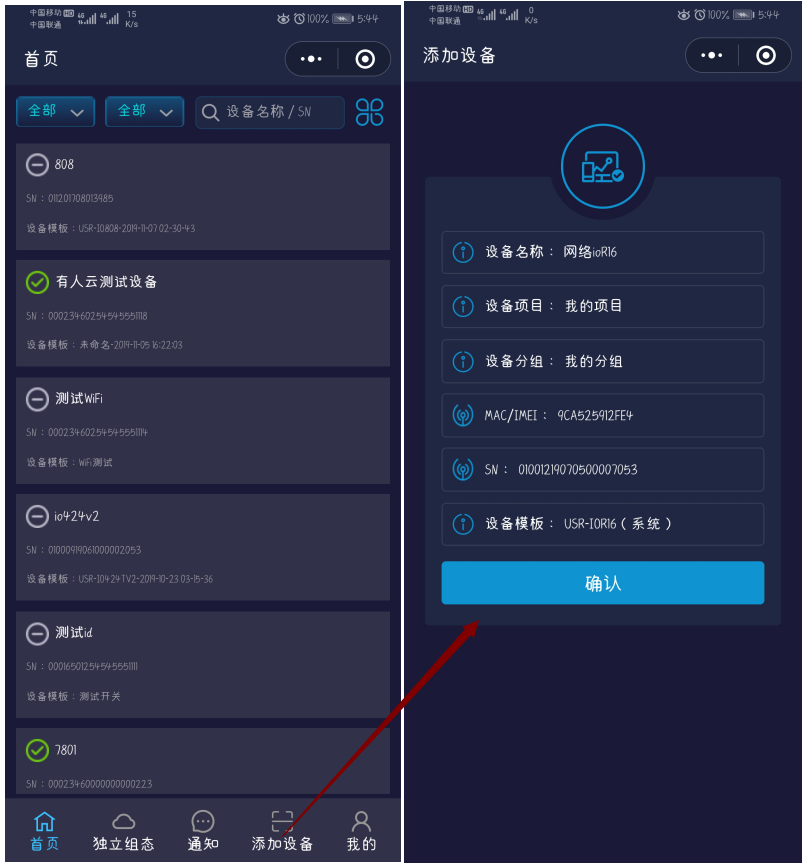

15、绑定成功后,点击我的设备,通过扫描IOR16背面的二维码,可以快速添加设备,添加成功后,可以直接在设备列表里查看对应的设备以及设备信息;

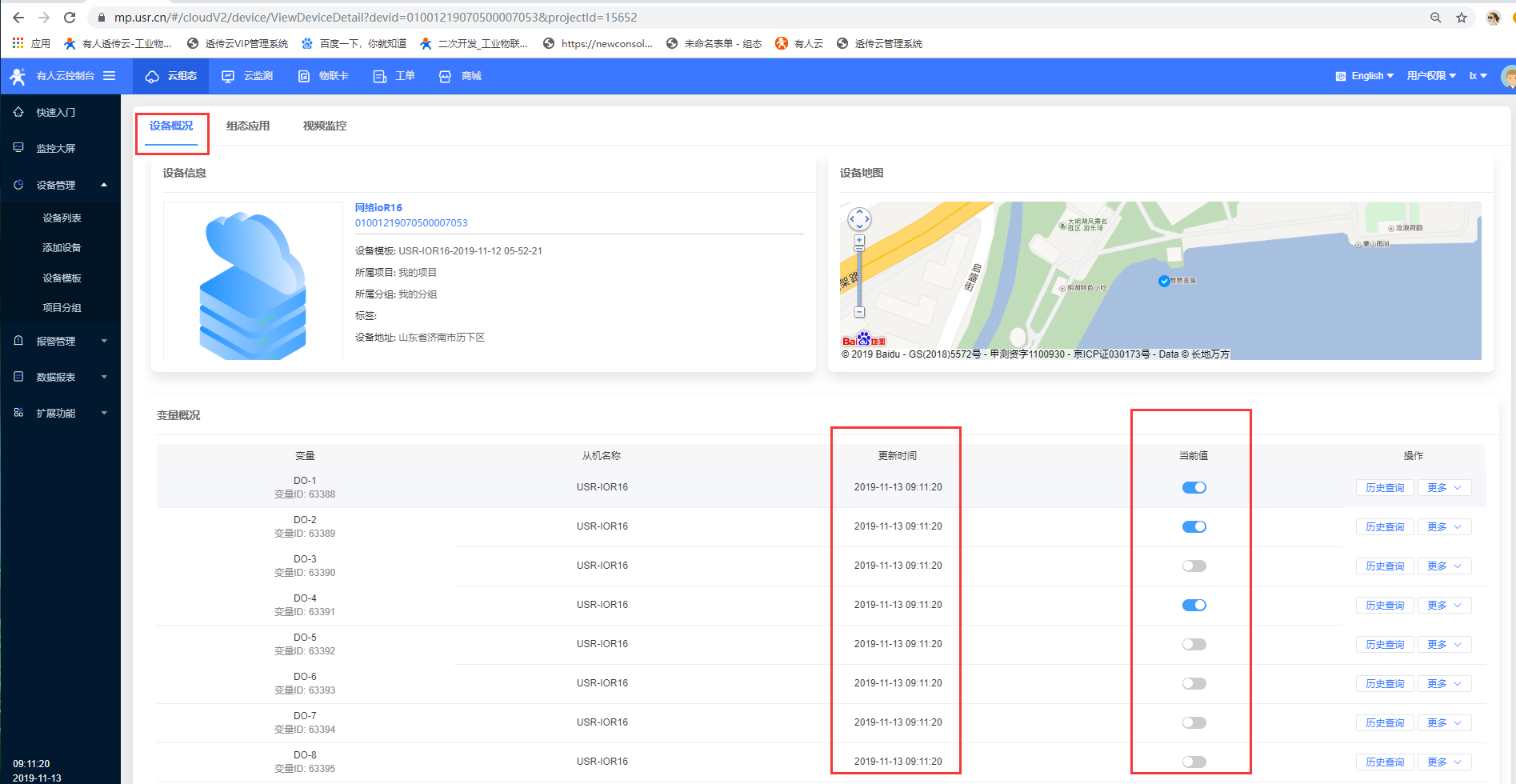

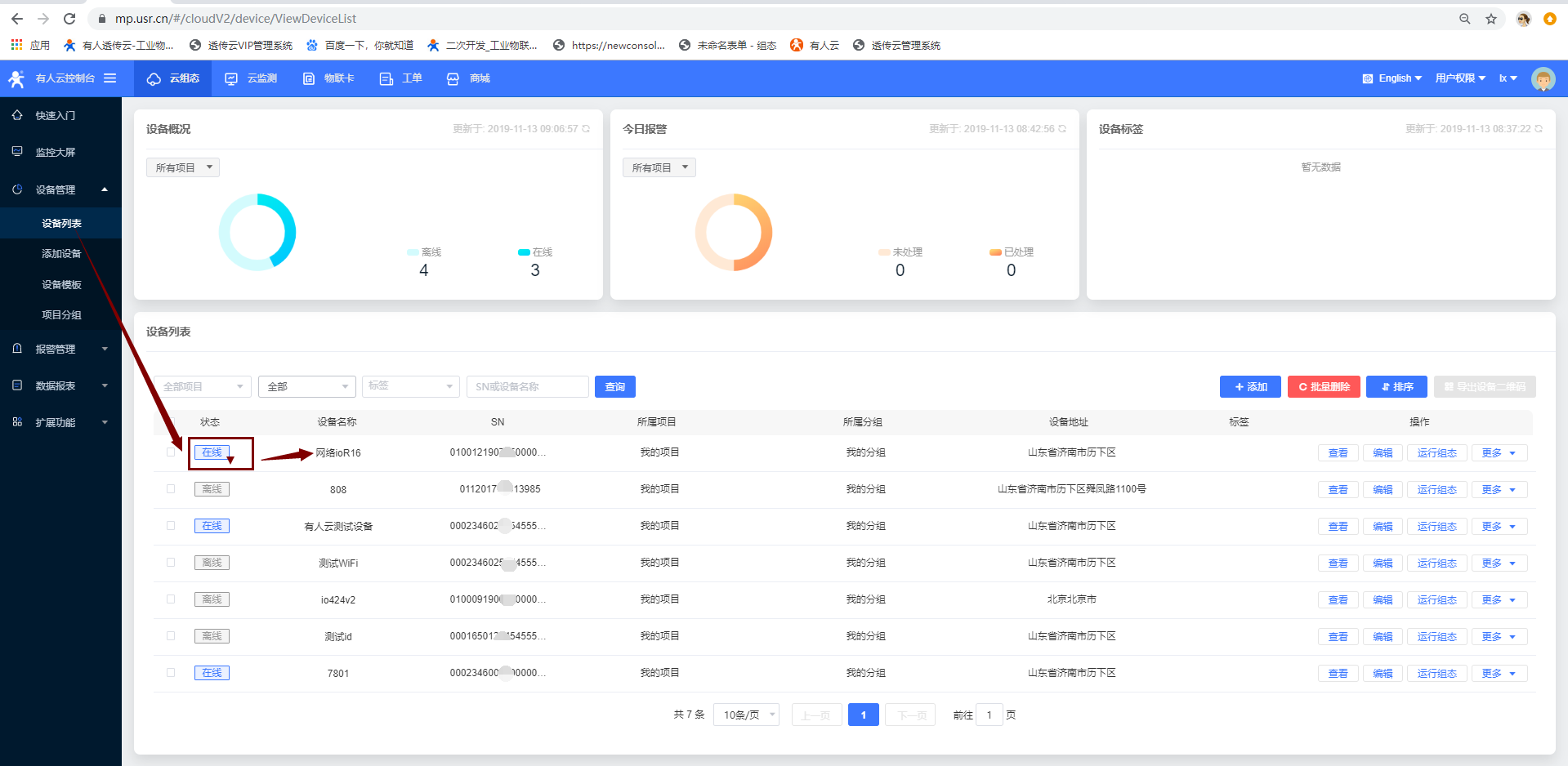

16、设备连上路由,在有人上添加以后会看到有人云上已经上线,点击设备名称进入设备概况;

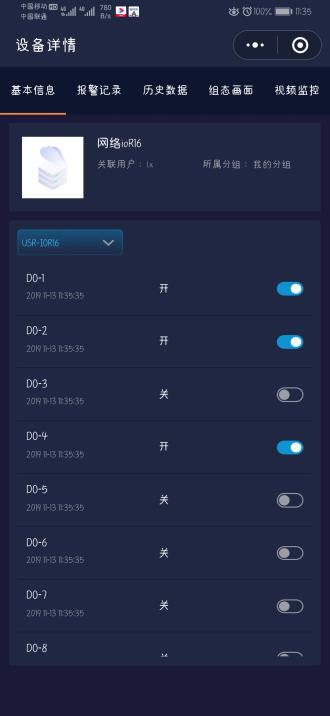

17、就可以在有人云上的设备概况,组态应用和微信小程序控制do的开断;
