网络IO控制器IO34-G5连接远程服务器通信测试

2019-12-18

分享到:
{}

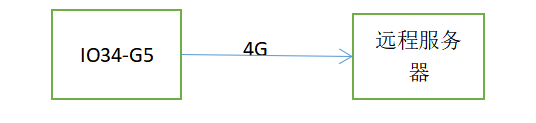

目的:主要用于连接自己的服务器



一、需要的资料

网络IO设备IO34-G5说明书:http://www.usr.cn/Download/884.html

设备接线说明:http://www.usr.cn/Download/892.html

设置软件:http://www.usr.cn/Download/624.html

二、设置方法

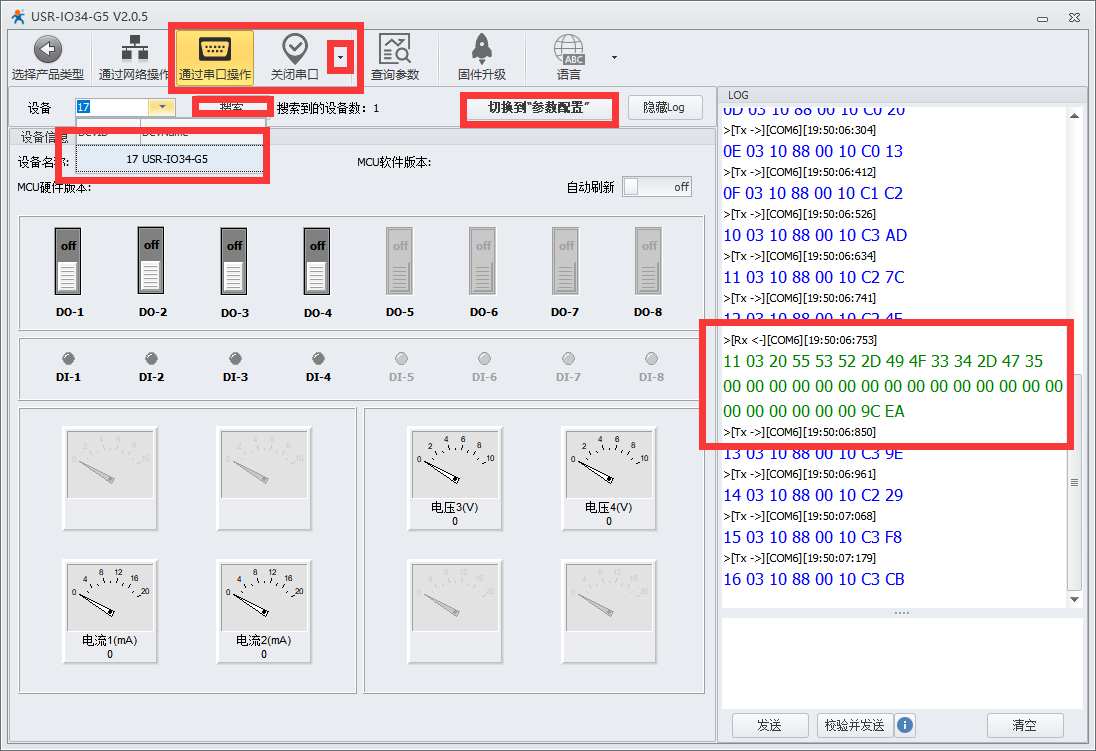

1、用usb转485线连接上设备与电脑,打开设置软件,点击通过串口操作,在下拉三角选择正确的串口号,串口参数(默认9600,N,8,1,如果修改过就用修改后的串口参数)后,打开串口,点击搜索。看LOG区出现绿色数据后停止搜索,在设备列选择搜索到的设备

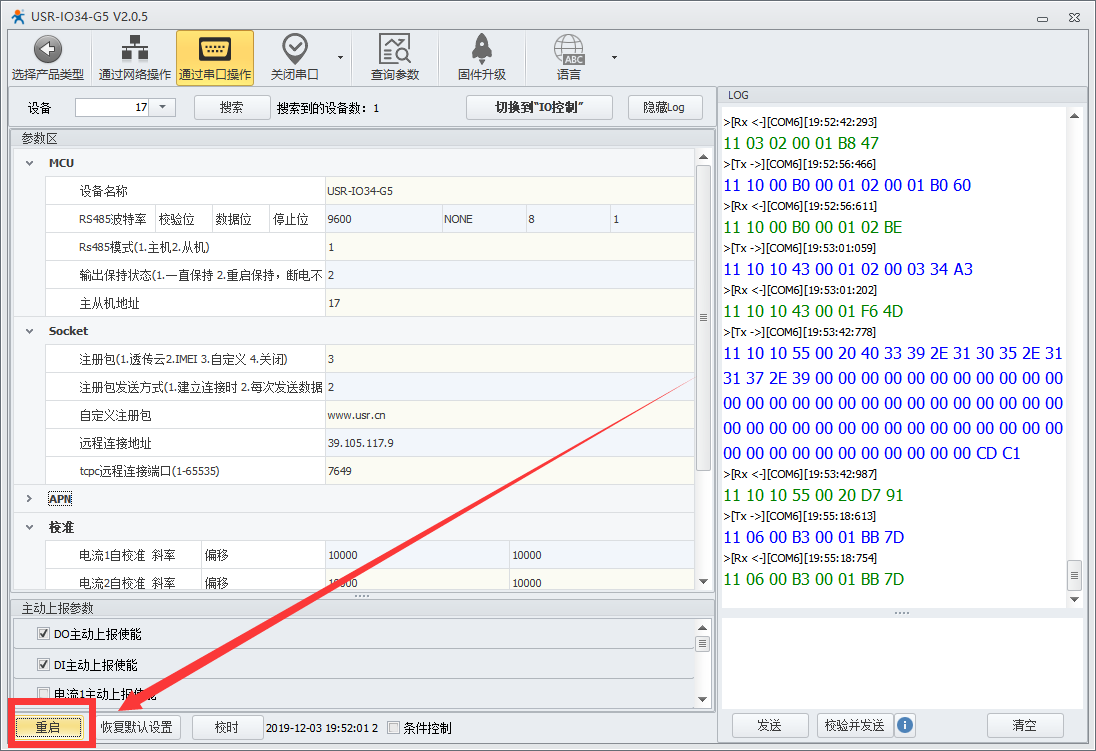

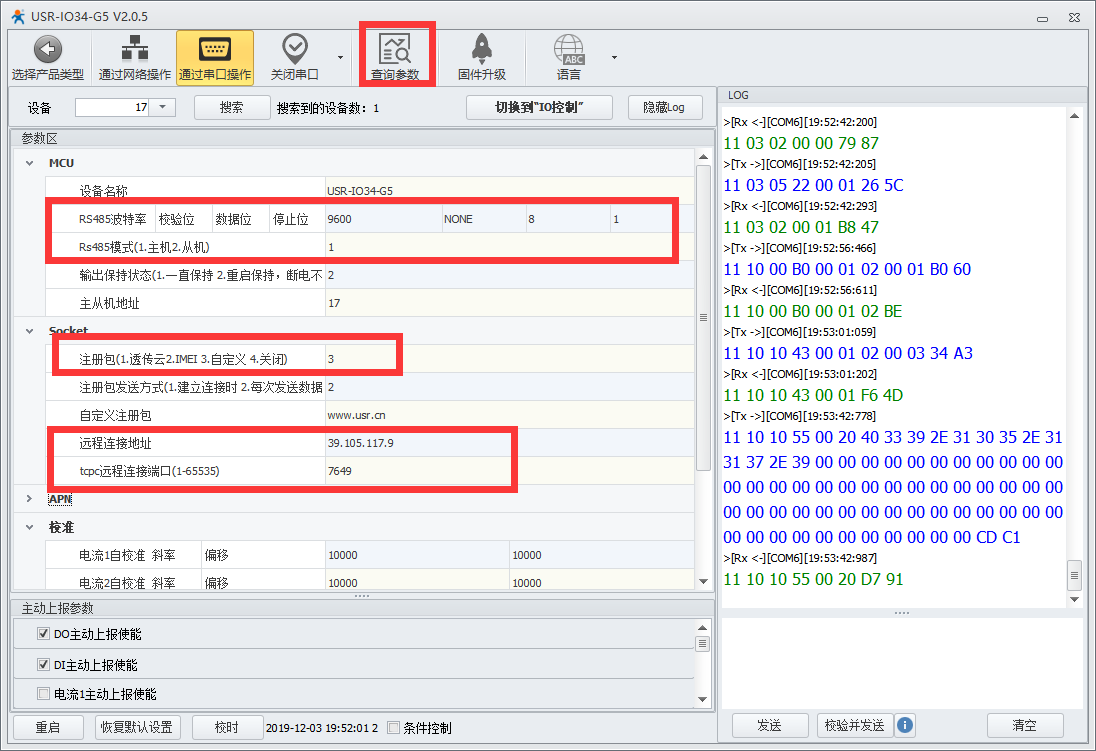

2、选择设备后,点击查询参数,可读取到设备当前的参数设置,如设备485口需要连接终端设备,串口参数则需要修改为与终端设备串口参数相对应,模式设置为主机模式1,连接远程服务器需要将注册包设置为3自定义,远程连接地址跟端口设置为自己服务器的地址跟端口号,在下端主动上报前面的框打勾,设置完参数后点击空白处保存,然后重启





三、测试

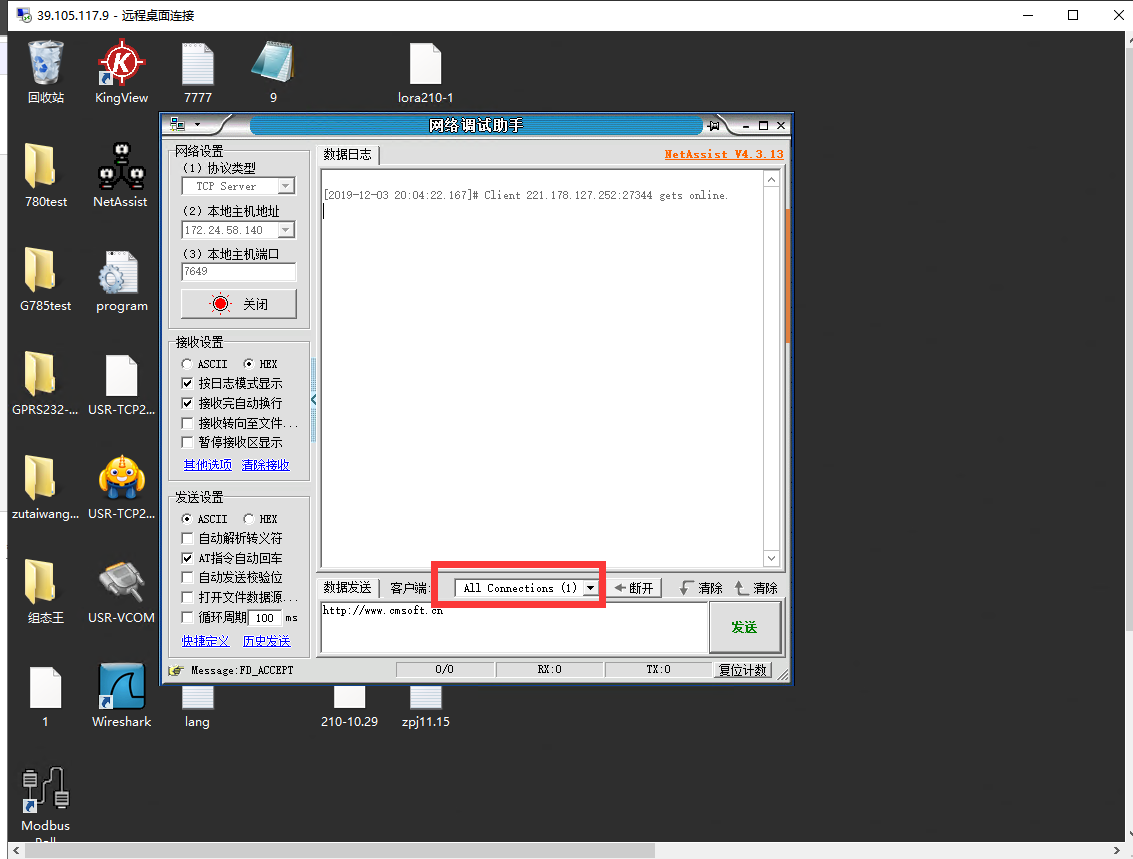

1、打开远程服务器,打开监听,会看见设备已经连接上了

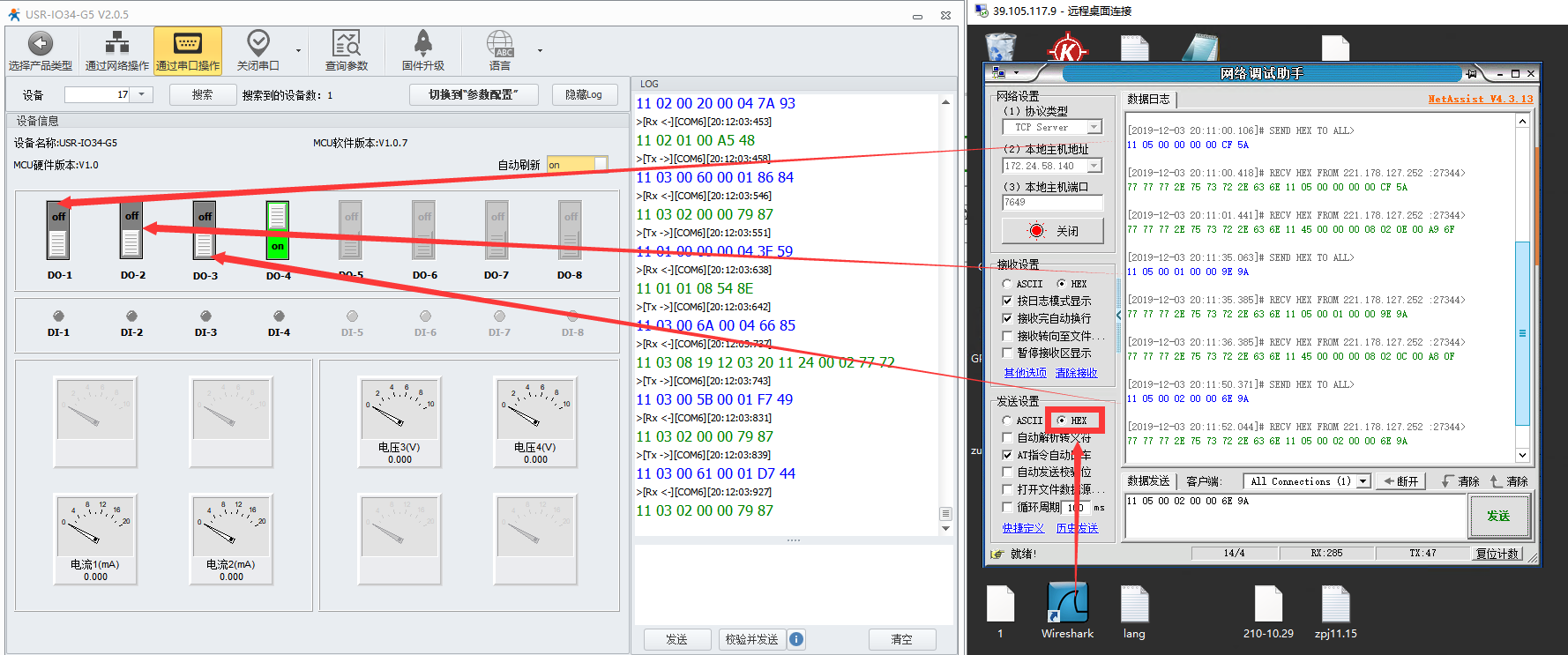

2、在设置软件中开启DO测试,服务器收到DO的上报数据

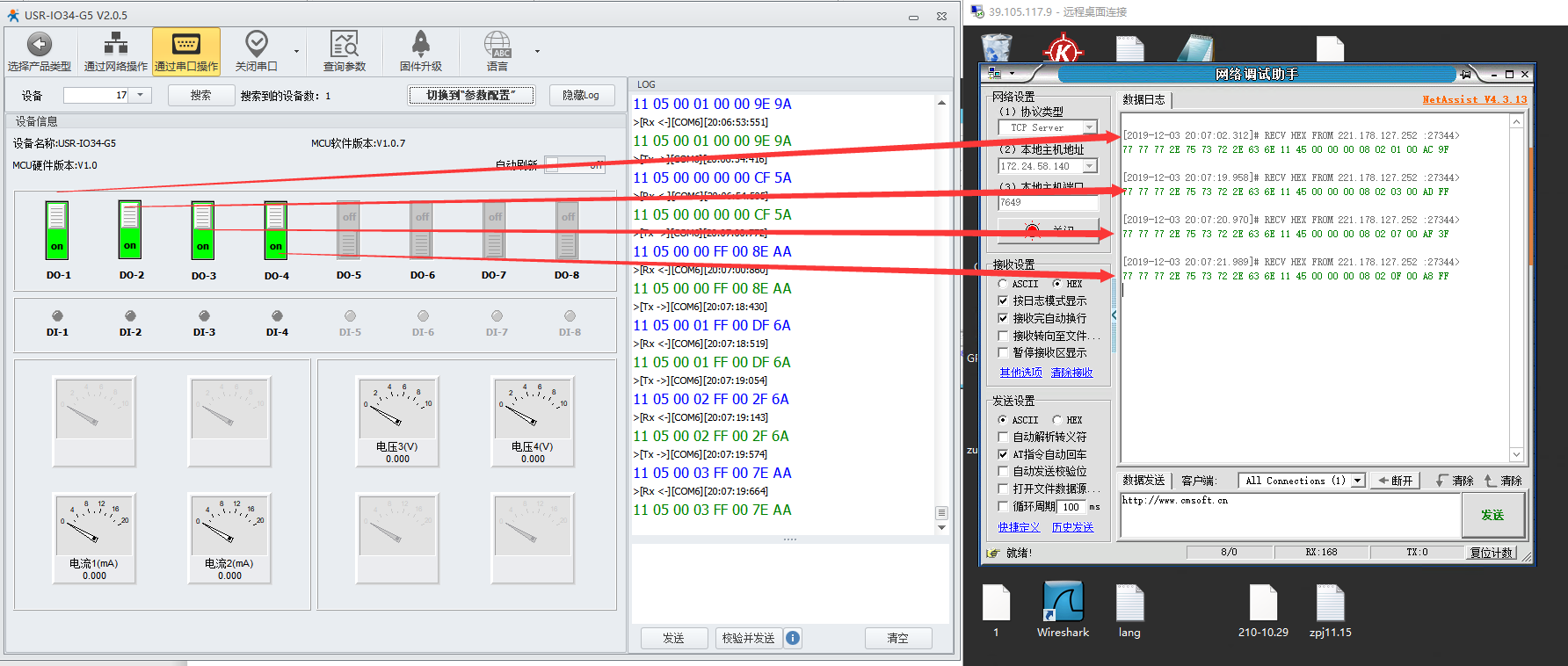

3、在服务器下发标准的modbus rtu数据控制DO关闭,DO正常关闭



四、其他案例

网络io在透传云上做数据中转:http://www.usr.cn/Faq/514.html
