  • 所属系列:
    GPRS系列
  • 产品型号:USR-GPRS-701-2
  • 产品名称:
    GPRS DTU数传模块 RS232转GPRS无线透明传输 四频通用
  • 发布时间:2013-09-30
  • 售后服务:客户支持中心
  • 概 述
  • 规格参数
  • 订购方式
  • 资料下载
  • 知识问答
  • 应用案例

GPRS DTU 介绍

GPRS DTU

RS232与GPRS网络双向透明传输

GPRS DTU 无线数传终端

GPRS DTU (Data Terminal unit)全称数据传输单元,是一种物联网无线数据终端,利用公用运营商网络GPRS网络(又称G网)为用户提供无线长距离数据传输功能。701采用工业级嵌入式处理器,内嵌TCP/IP协议栈。为用户提供高速,稳定可靠,数据终端永远在线,多种协议转换的虚拟专用网络。

本产品设计理念:使用最简单的设置软件,支持AT命令配置,支持短信配置和APN配置功能。工作最稳定的GPRS DTU产品,四频通用,简单易用。

新增加功能:DTU点对点互传方式是将DTU数据发送到我公司服务器,服务器再转发给目标DTU,实现两个DTU之间的远程通讯。

工业级GPRS模块短信配置

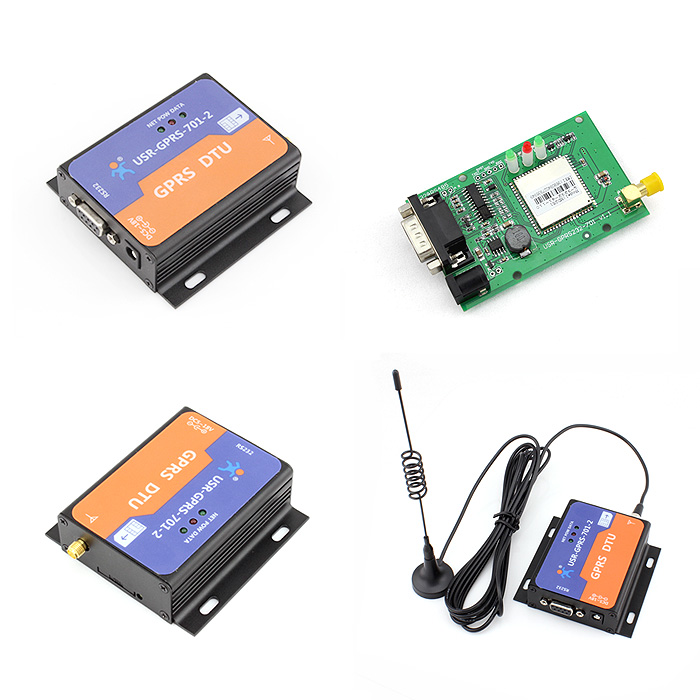

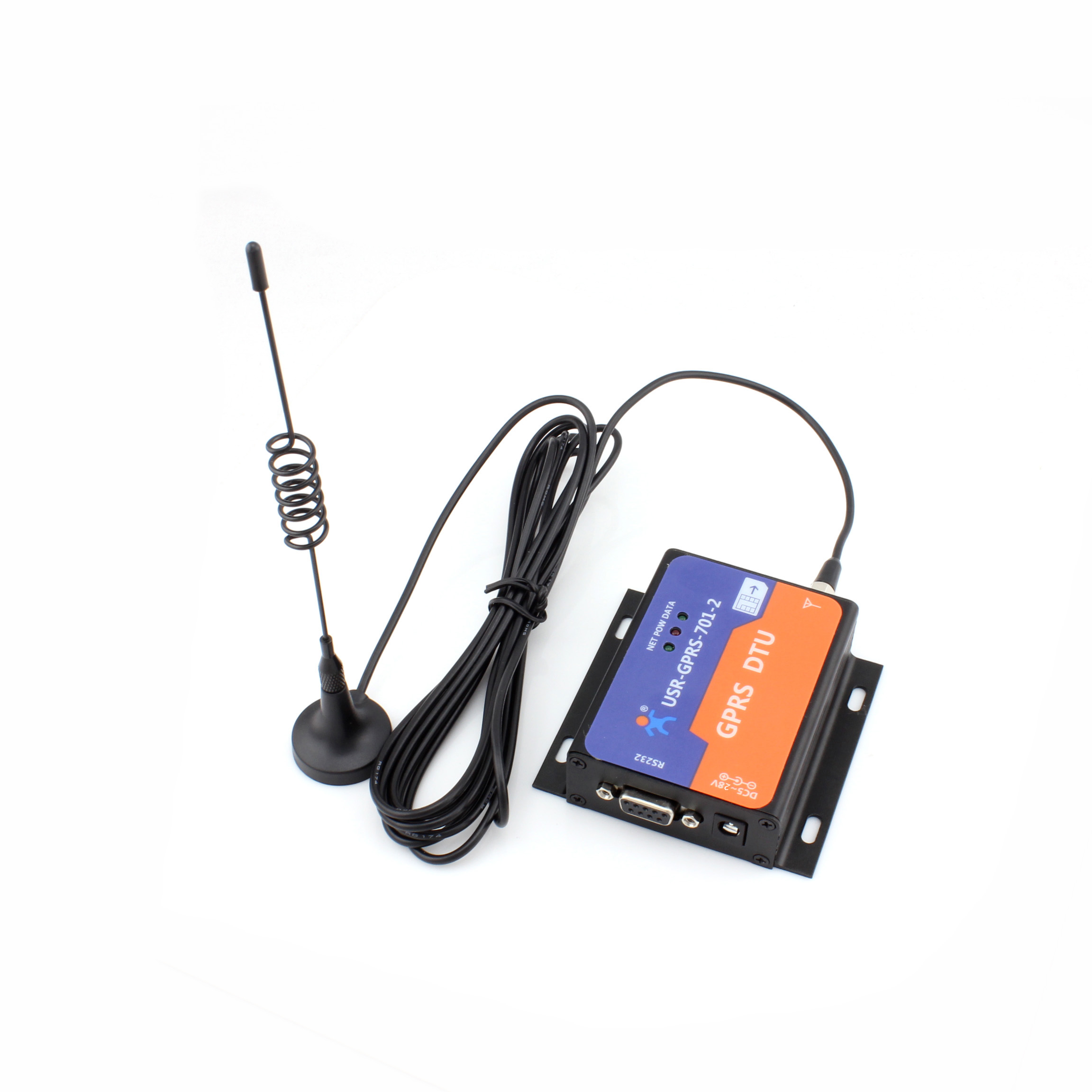

GPRS DTU 图片

GPRS DTU,无线数传终端

GPRS DTU 特点

  • 1.四频模块全球通用,支持联通,移动GPRS网络、普通手机卡即可用
  • 2.使用工业级模块,性能稳定,质量有保证
  • 3.支持公网和APN网络接入,支持专用网下指定本地连接端口号
  • 4.支持KEEP-ALIVE机制,在无心跳包的情况下同样可以保持连接长时间在线,增强稳定性
  • 5.内嵌TCP/IP协议栈和GPRS技术,工作模式可选TCP和UDP两种模式
  • 6.每路连接支持15K数据缓存,连接异常时缓存数据不丢失(TCP连接下适用,UDP为无连接协议,尽最大努力交付,不保证数据有效送达)
  • 7.支持任意格式设置注册包/心跳包数据(40字节以内数据随意设置),支持设置注册包发送方式(是否随数据一起发送)/心跳包发送时间间隔(设置小于30秒时为禁用心跳数据发送)
  • 8.接口支持RS232
  • 9.支持模块长时间无数据传输时自动重启(设置小于600秒时为禁用自动重启功能)
  • 10.支持多种工作模式,方便用户灵活使用(数据透传模式/AT指令模式/有人串口命令模式/HTTPD CLIENT “GET”模式/短信透传模式等)
  • 11.支持GSM07.07 AT指令集,支持自定义扩展指令集(AT指令模式下可用)
  • 12.完全透明传输模式,可完全取代数传电台,原有系统无需任何改动
  • 13.支持使用扩展指令集建立、维持及关闭网络连接,增加了应用灵活性
  • 14.支持简单指令发送中文/英文短信,避免了PDU发送中文短信复杂难用
  • 15.支持同步波特率(类RF217)功能,配合本公司虚拟串口软件使用时可在线动态修改设备波特率

透传云系统

产品支持接入“有人透传云系统”,实现设备与网络终端的跨网络数据传输。轻松实现远程数据采集、远程控制功能。

更多登录透传云官网:cloud.usr.cn

网络

  • 标准
  • GSM / GPRS
  • 速率
  • 14.4 Kbps ~ 57.6 Kbps
  • 标准频段
  • 850/900/1800/1900MHz四频
  • GPRS Multi-slot Class
  • GPRS Class 10
  • GPRS Terminal Device Class
  • Class B
  • GPRS Coding Schemes
  • CS1 ~ CS4
  • 最大发射功率
  • GSM900 class4(2W),DCS1800 class1(1W)
  • 应用方式
  • GSM标准AT指令集 / 有人扩展AT指令集 / 数据传输 / 短信息传输
  • 网络协议
  • TCP,UDP,DNS,Httpd client
  • 网络链接数
  • 4
  • 断线缓存
  • 4 x 15K字节(每条链路15K字节)
  • 网络接收缓存
  • 30K字节

串口

  • 端口数
  • 1
  • 接口标准
  • RS-232:DB9孔式
  • 数据位
  • 5,6,7,8
  • 停止位
  • 1,2
  • 校验位
  • None,Even,Odd
  • 波特率
  • 300 bps ~ 115200 bps
  • 流控
  • 接收缓存
  • 1K字节

设备接口

  • 天线接口
  • 50欧姆/SMA-K(阴头)
  • SIM卡
  • 1.8V / 3V
  • 话音接口

软件

  • 虚拟串口(USR-VCOM)
  • Windows 2000或更高(32位/64位)
  • 配置方式
  • 上位机设置软件,串口指令,短信指令

基本参数

  • 尺寸
  • 80.0x83.0x25.0 含外壳及端子
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 保存环境
  • -40 ~ 85°C,5 ~ 95% RH(无凝露)
  • 输入电压
  • DC 5 ~ 28 V
  • 工作电流
  • 平均:100 ~ 200mA,最大:1200mA/12V

更多

  • 安规认证
  • CE,FCC
  • 保修期
  • 2年
  • 配件
  • 12V1A电源,公对母串口线,GPRS吸盘天线
