  • 所属系列:
    GPRS系列
  • 产品型号:USR-GPRS-730
  • 产品名称:
    RS232/485 GPRS DTU
  • 发布时间:2015-12-04
  • 售后服务:客户支持中心
  • 概 述
  • 规格参数
  • 订购方式
  • 资料下载
  • 知识问答

GPRS DTU 串口转GPRS GPRS数传模块 串口 GSM 232 485接口

USR-GPRS-730是一款RS232/RS485 GPRS DTU,是由GPRS模块USR-GM3开发而成。其支持RS232/RS485两种串口,实现串口数据与GPRS网络双向透明传输,设置简单,传输稳定。

购买链接:淘宝  天猫

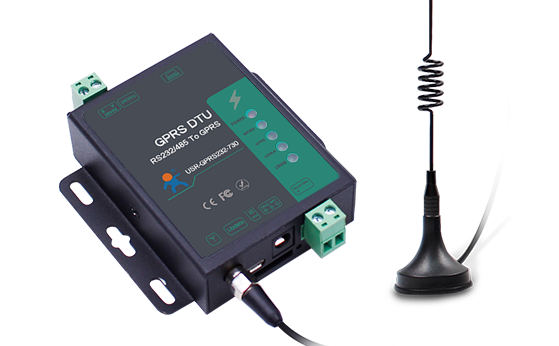

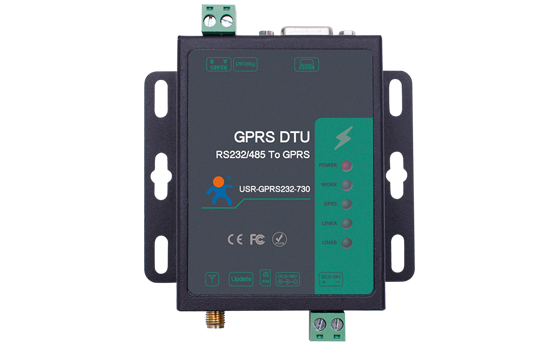

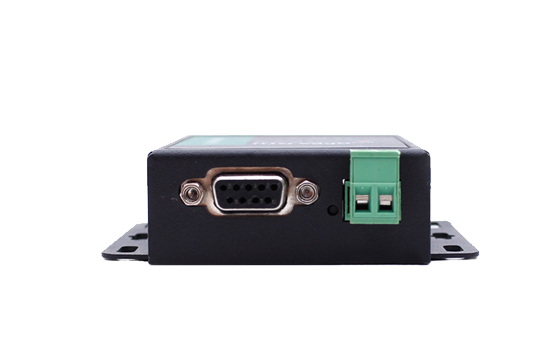

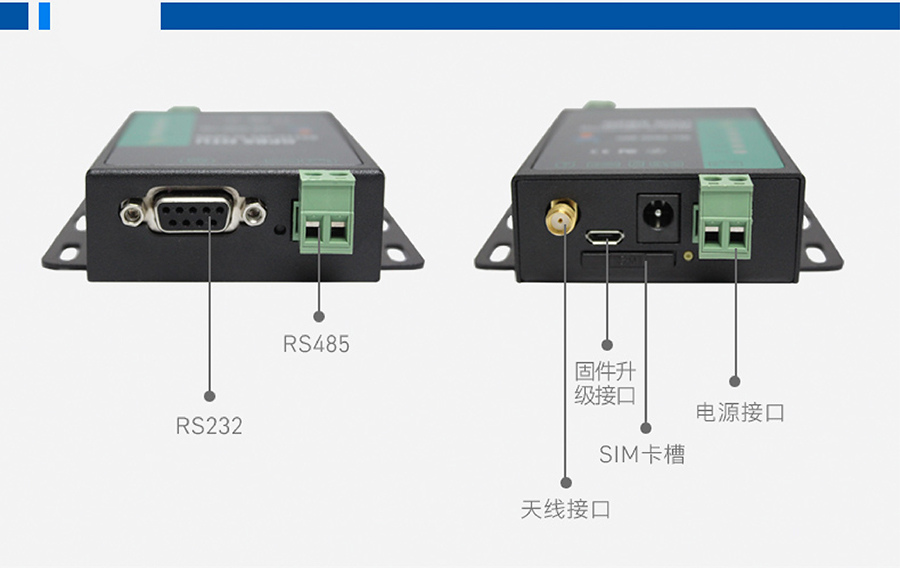

GPRS DTU产品细节图

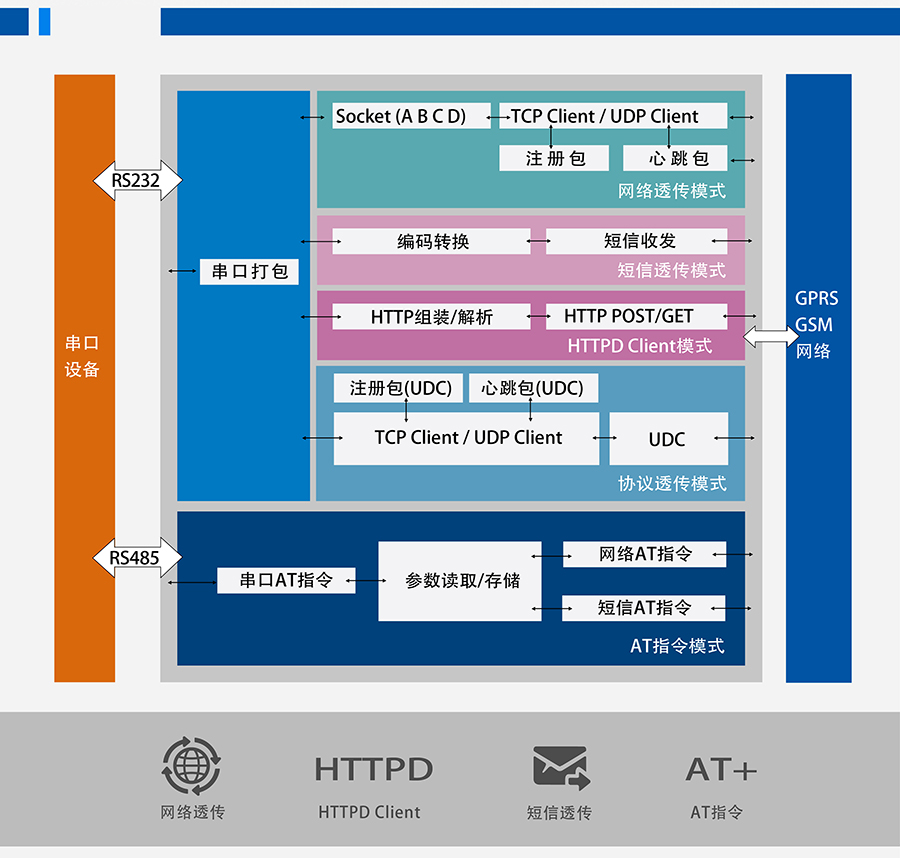

RS232/485 GPRS DTU功能结构图

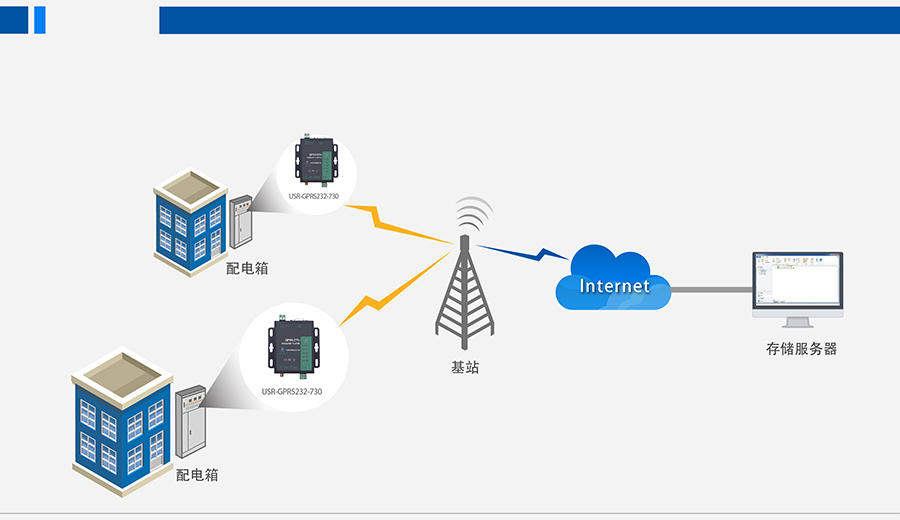

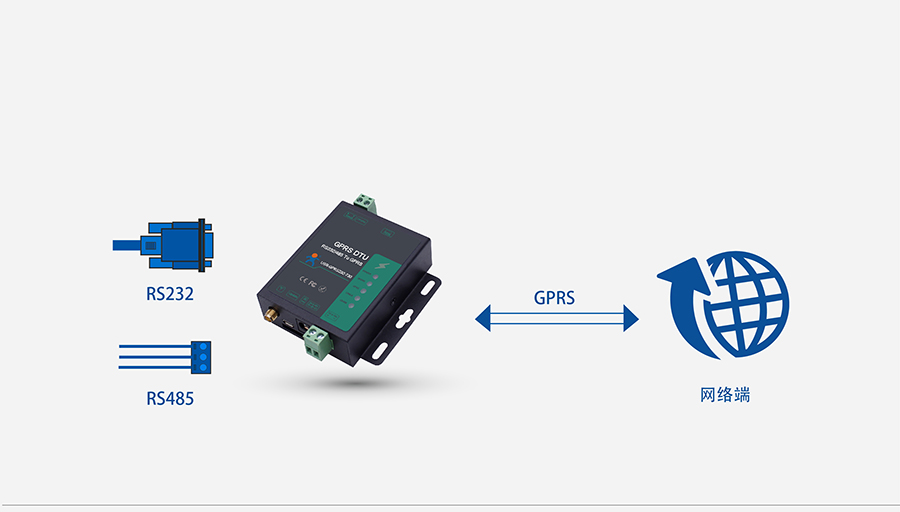

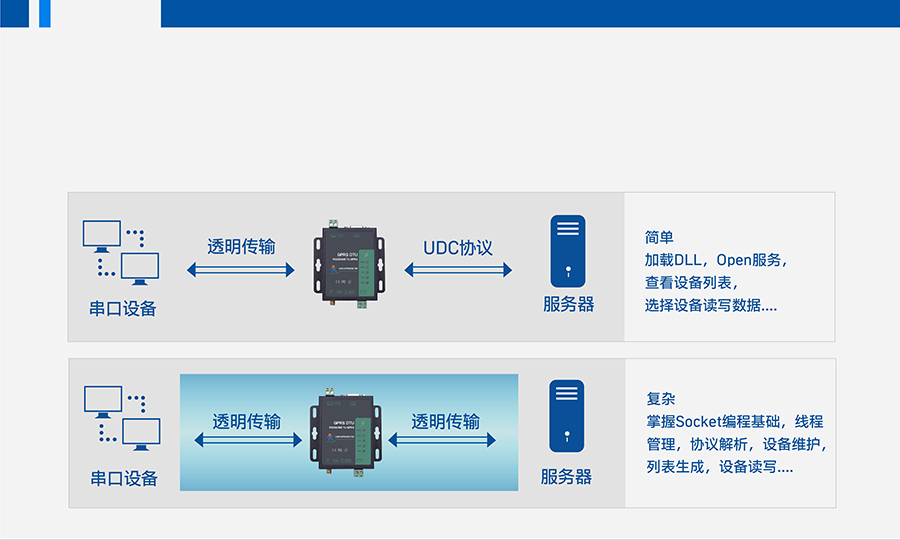

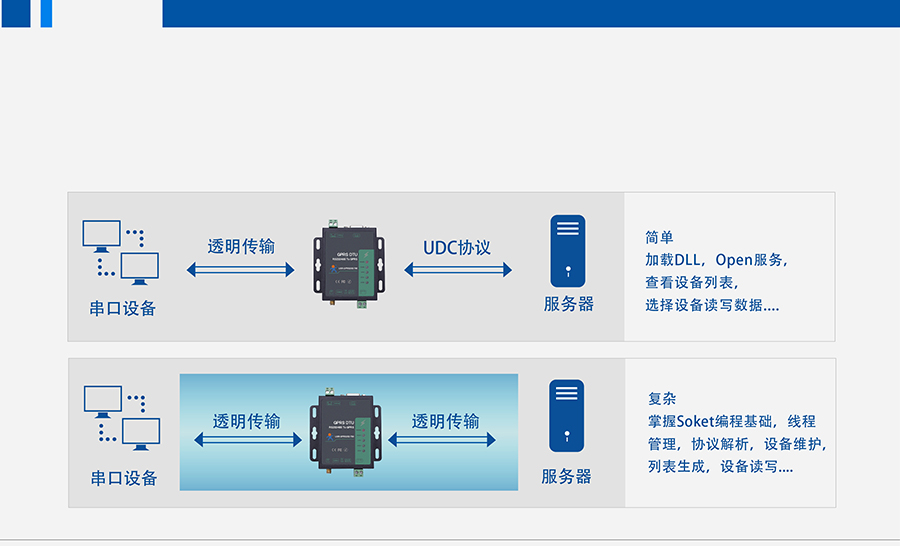

网络透传

此模式下,用户的串口设备可以通过DTU发送数据到指定的服务器上。

GPRS DTU 730支持两路socket链接,即socket A和socket B,两路链接相互独立。

RS232/485 GPRS DTU网络透传

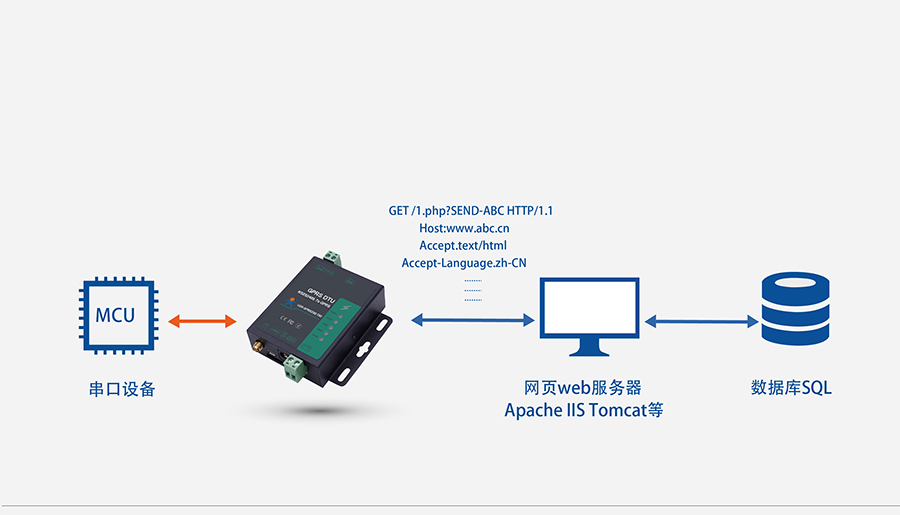

HTTPD Client

此模式将数据直接传向HTTP服务器端,或者从HTTP服务器端获取数据。只要按照格式向串口发送数据,数据将以Http(GET/POST)方式直接提交给web服务器如:apache、IIS、tomcat等)网站编程人员利用PHP、ASP等脚本语言就可以直接做数据库存储等处理。做B/S架构系统的不二之选! RS232/485 GPRS DTU HTTPD Client

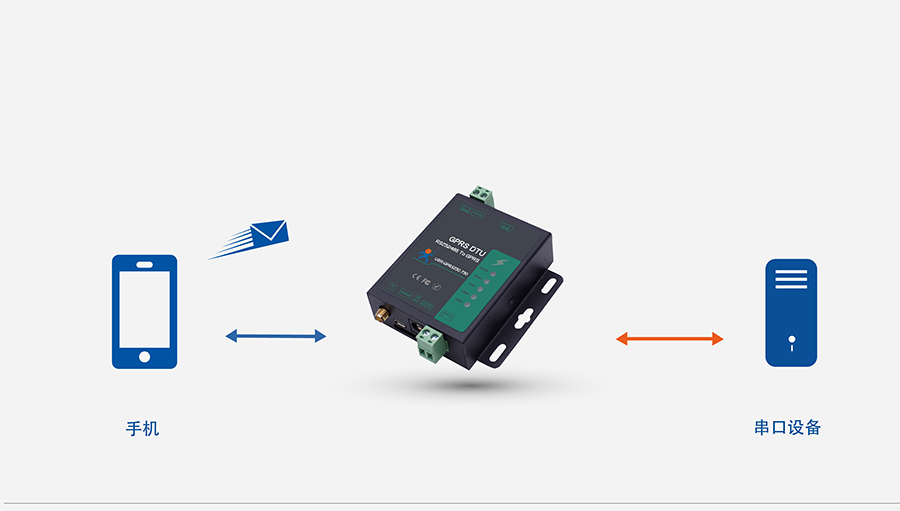

短信透传

短信透传模式下,用户的串口设备可以发送短信到指定的手机上,也可以将手机

接收的信息转发至串口设备只需简单的参数设置,即可实现手机与串口设备之间的数据透明通信。RS232/485 GPRS DTU 短信透传


AT指令

GPRS DTU 730支持短信AT指令、网络AT指令、串口AT指令。

短信AT指令:是指通过远程短信的方式去设置和查询GPRS DTU的参数。

网络AT指令:是指DTU工作在透传模式下,通过网络发送密码加AT指令的方式去设置和查询参数。

串口AT指令:是指DTU工作在透传模式下,无需切换到指令模式,使用密码加AT指令的方式去设置和查询参数。

RS232/485 GPRS DTU AT指令

RS232/485 GPRS DTU 特色功能

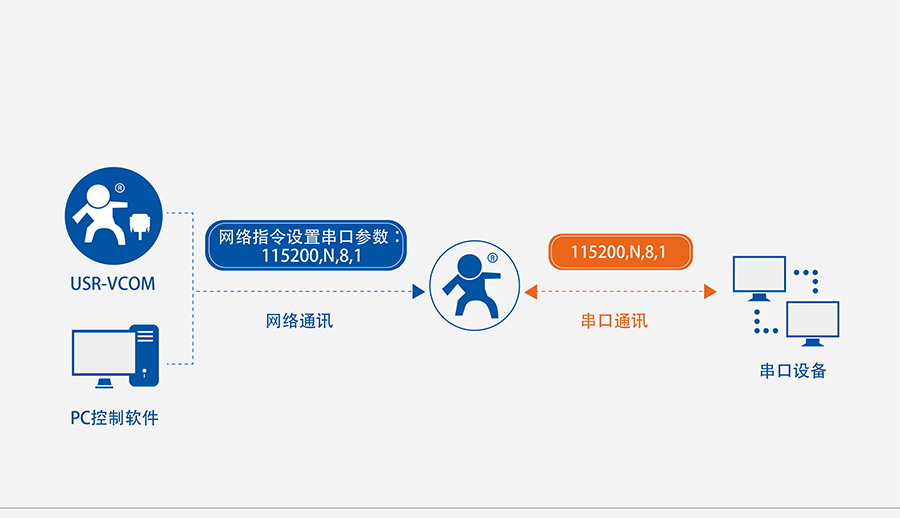

同步波特率

DTU 730支持网络发送有人同步波特率协议,动态改变GM3串口波特率、数据位、校验位、停止位。

适合与有人虚拟串口软件配套使用,虚拟串口软件串口参数改变,GPRS DTU 730串口参数同步改变。

RS232/485 GPRS DTU同步波特率

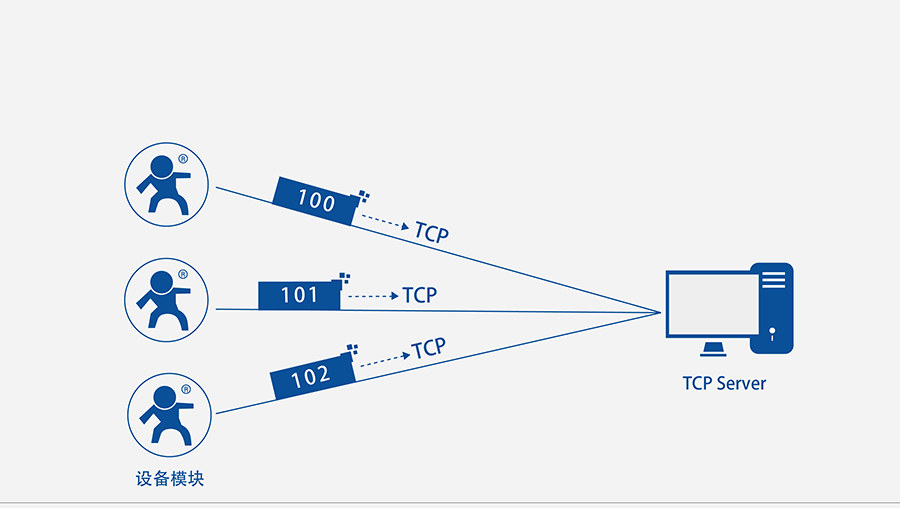

注册包机制

GPRS DTU 730作为TCP CLIENT时,TCP成功建立链接后,自动发送预定的注册包,

用于TCP Server服务器对本条TCP做标识。注册包数据可以是IMEI码,ICCID码和自定义注册数据。

RS232/485 GPRS DTU注册包机制

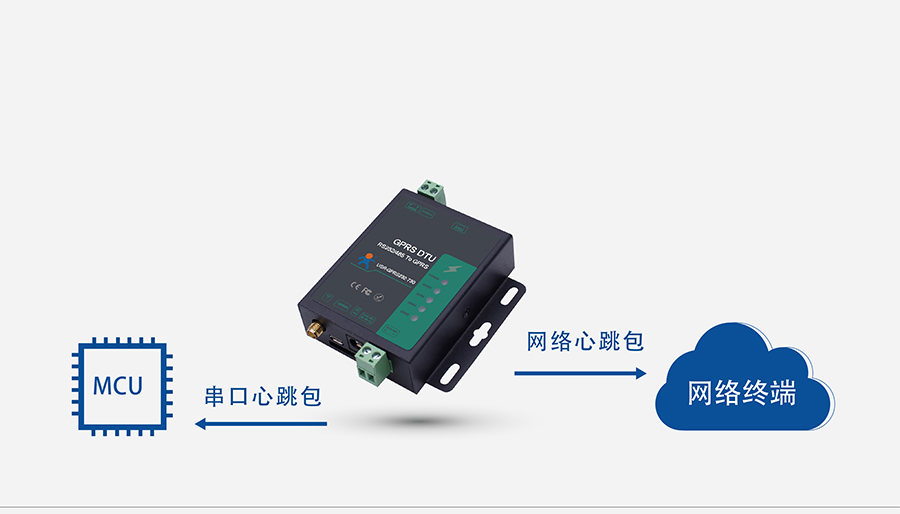

心跳包机制

GPRS DTU 730支持网络心跳包和串口心跳包。

网络心跳包通知服务器处于活跃状态,通过不断发送心跳包保持与服务器的正常连接。

串口心跳包通知串口设备处于活跃状态,主动抓取不能主动推送的传感器数据。

RS232/485 GPRS DTU心跳包机制

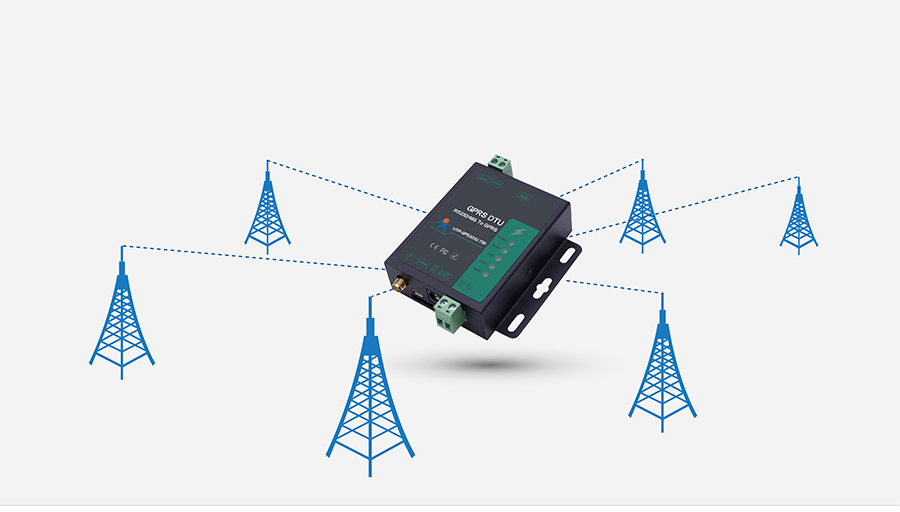

基站定位

LBS基站定位可以通过电信移动运营商的网络获取到GPRS DTU 730的

位置信息,方便查询730所处的位置,弥补了GPS定位受天气、高楼、位置等等的影响。

RS232/485 GPRS DTU基站定位

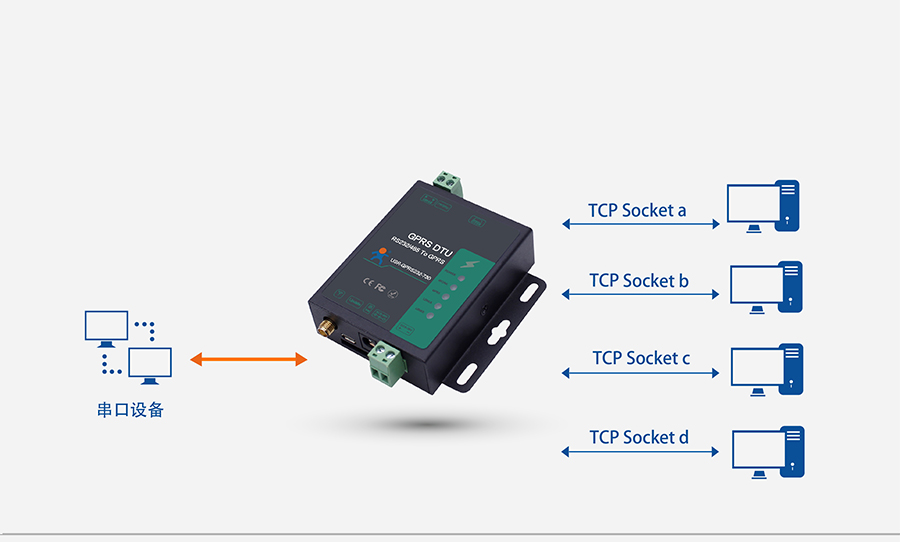

Socket b功能

GPRS DTU 730支持第二路网络链接,适合将数据向两个服务器发送的需求,用于数据备份、远程异常诊断等需求的用户。

RS232/485 GPRS DTU Socket b


有人透传云

GPRS DTU 730支持有人透传云服务,轻松实现串口服务器、网络模块、云服务器、智能手机、智能设备等跨网络传输,

应用于工业以太网远程控制、智能家居远程管理、数据抄表远程采集等跨网络多点数据互传的项目。

透传云


远程POS联网支付解决方案

在零售行业中,无线POS机和ATM机使用GPRS DTU实现远程联网,实现安全支付,简单便利。

RS232/485GPRS DTU远程POS联网支付解决方案

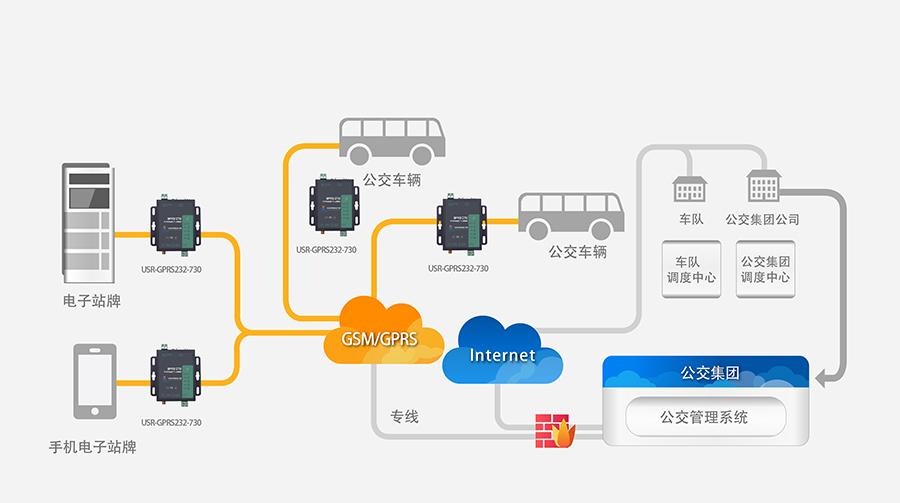

城市公交实时数据采集解决方案

某公交集团采购大量GPRS DTU应用到公交汽车中,

将公交汽车的各类信息(包括位置信息、IC卡数据等)实时发送到各类平台上,

方便用户乘车,实现智慧城市。

RS232/485GPRS DTU城市公交

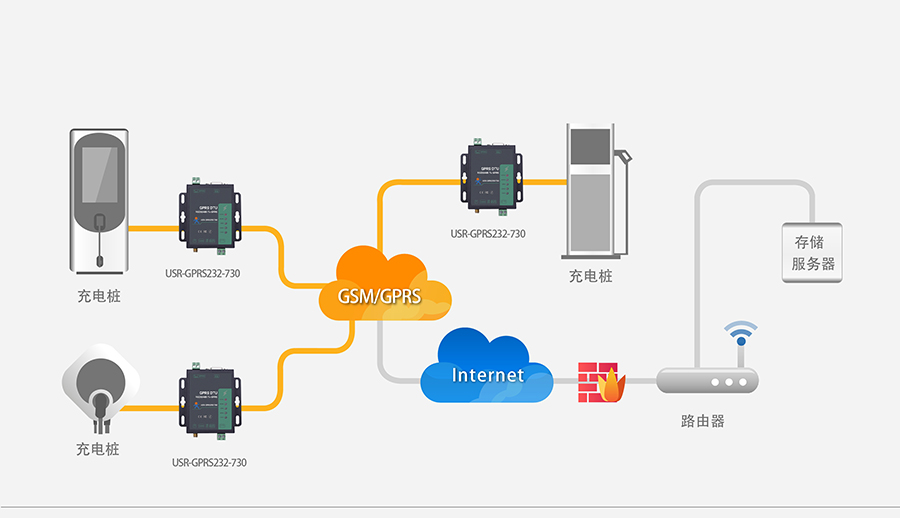

充电桩数据实时传输解决方案

GPRS DTU接入充电桩中,将充电桩的各项数据实时发送至服务器中,

方便统一管理,并且730的FTP功能可以让客户连接设备直接升级充电桩MCU。

RS232/485充电桩解决方案

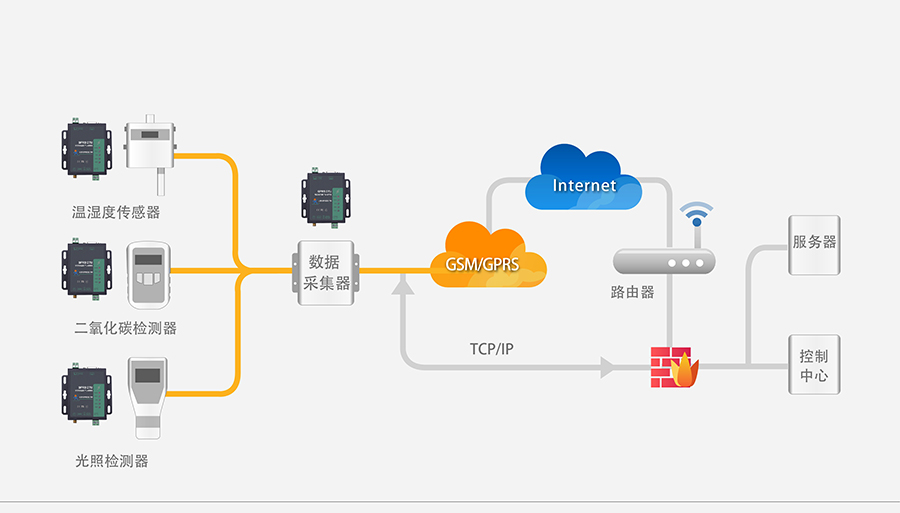

农业物联网环境监测解决方案

在某智能农业企业中,GPRS DTU 730可以将农业大棚里的各类传感器数据进行采集,

并传输到远程服务器及控制中心,实现数据实时监测,促进农业物联网的发展。

RS232/485GPRS DTU农业物联网环境

网络

  • 标准
  • GSM / GPRS
  • 速率
  • 14.4 Kbps ~ 57.6 Kbps
  • 标准频段
  • 850/900/1800/1900MHz四频
  • GPRS Multi-slot Class
  • GPRS Class 10
  • GPRS Terminal Device Class
  • Class B
  • GPRS Coding Schemes
  • CS1 ~ CS4
  • 最大发射功率
  • GSM900 class4(2W),DCS1800 class1(1W)
  • 应用方式
  • GSM标准AT指令集 / 有人扩展AT指令集 / 数据传输 / 短信息传输
  • 网络协议
  • TCP,UDP,DNS,Http
  • 网络链接数
  • 2
  • 网络缓存
  • 发送:4K字节,接收:4K字节

串口

  • 端口数
  • 2(1路RS-232,1路RS-485,不可同时工作)
  • 接口标准
  • RS-232:DB9孔式,RS-485:2线(A+,B-)
  • 数据位
  • 7,8
  • 停止位
  • 1,2
  • 校验位
  • None,Even,Odd
  • 波特率
  • 2400 bps ~ 921600 bps
  • 流控
  • RTS/CTS

  • 缓存
  • 收发各4K字节

设备接口

  • 天线接口
  • 50欧姆/SMA-K(阴头)
  • SIM卡
  • 1.8V / 3V
  • 话音接口

软件

  • 虚拟串口(USR-VCOM)
  • Windows 2000或更高(32位/64位)
  • 配置方式
  • 上位机设置软件,串口指令,短信指令

基本参数

  • 尺寸
  • 90 x 84 x 25
  • 工作温度
  • -25 ~ 85°C
  • 保存环境
  • -40 ~ 85°C,5 ~ 95% RH(无凝露)
  • 输入电压
  • DC 9~ 24 V
  • 工作电流
  • 平均:22~45mA,最大:201mA/12V

更多

  • 安规认证
  • CE FCC ROHS WEEE
  • 保修期
  • 2年
  • 配件
  • 12V1A电源,GPRS吸盘天线
