USR-GPRS232-730 连接有人云组态案例
2020-03-12


一、基本资料

说明书:http://www.usr.cn/Download/261.html

软件设计手册:http://www.usr.cn/Download/262.html

设置软件:http://www.usr.cn/Download/580.html

二、数据流向

有人云下发查询指令---->730---->终端串口设备

 终端串口设备返回数据---->730---->有人云平台,解析并显示

三、有人云设置

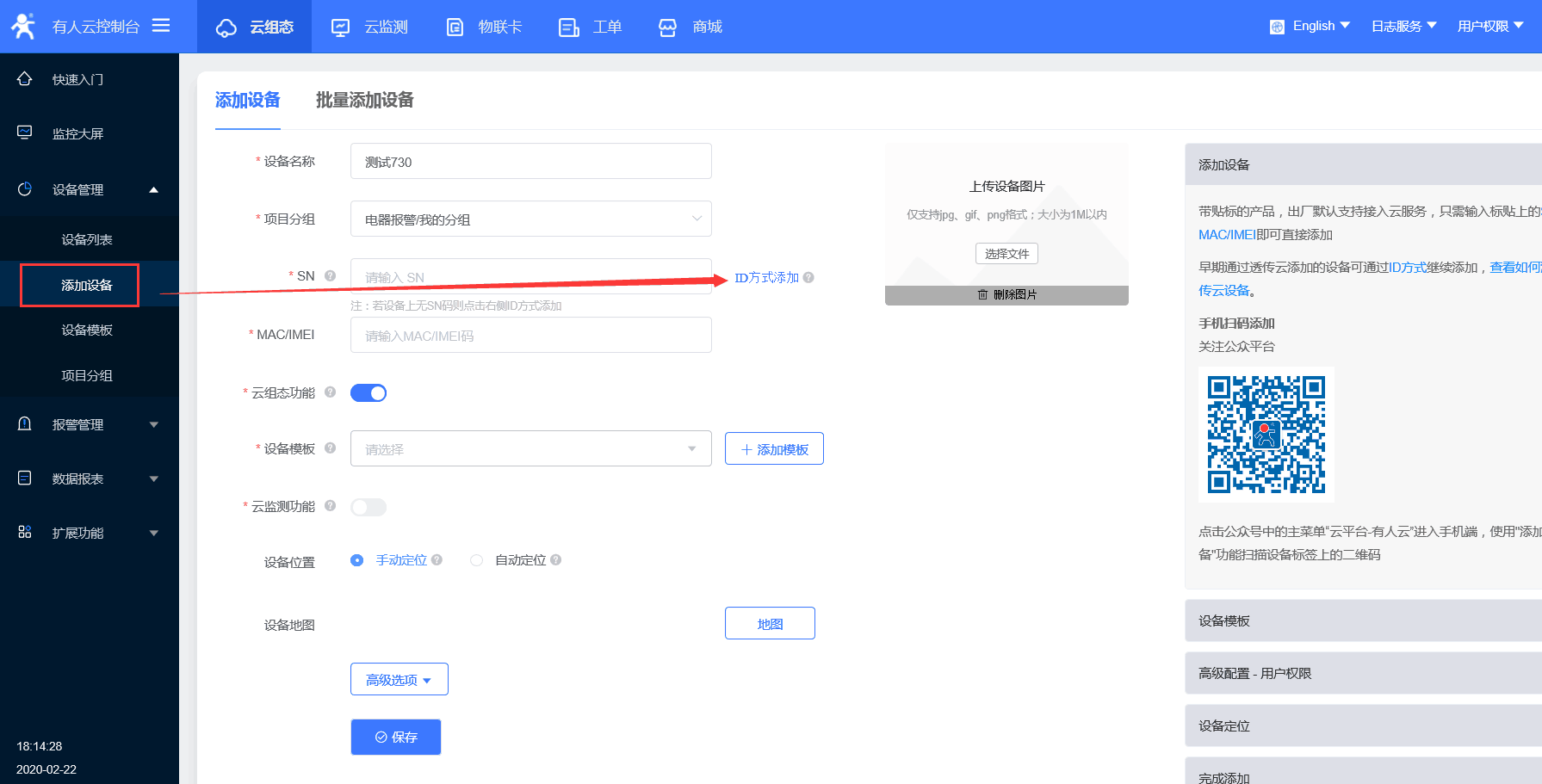

(1)点击添加设备(有人云以ID方式添加)-->点击添加模板-->Modbus-->Modbus RTU-->云端采集

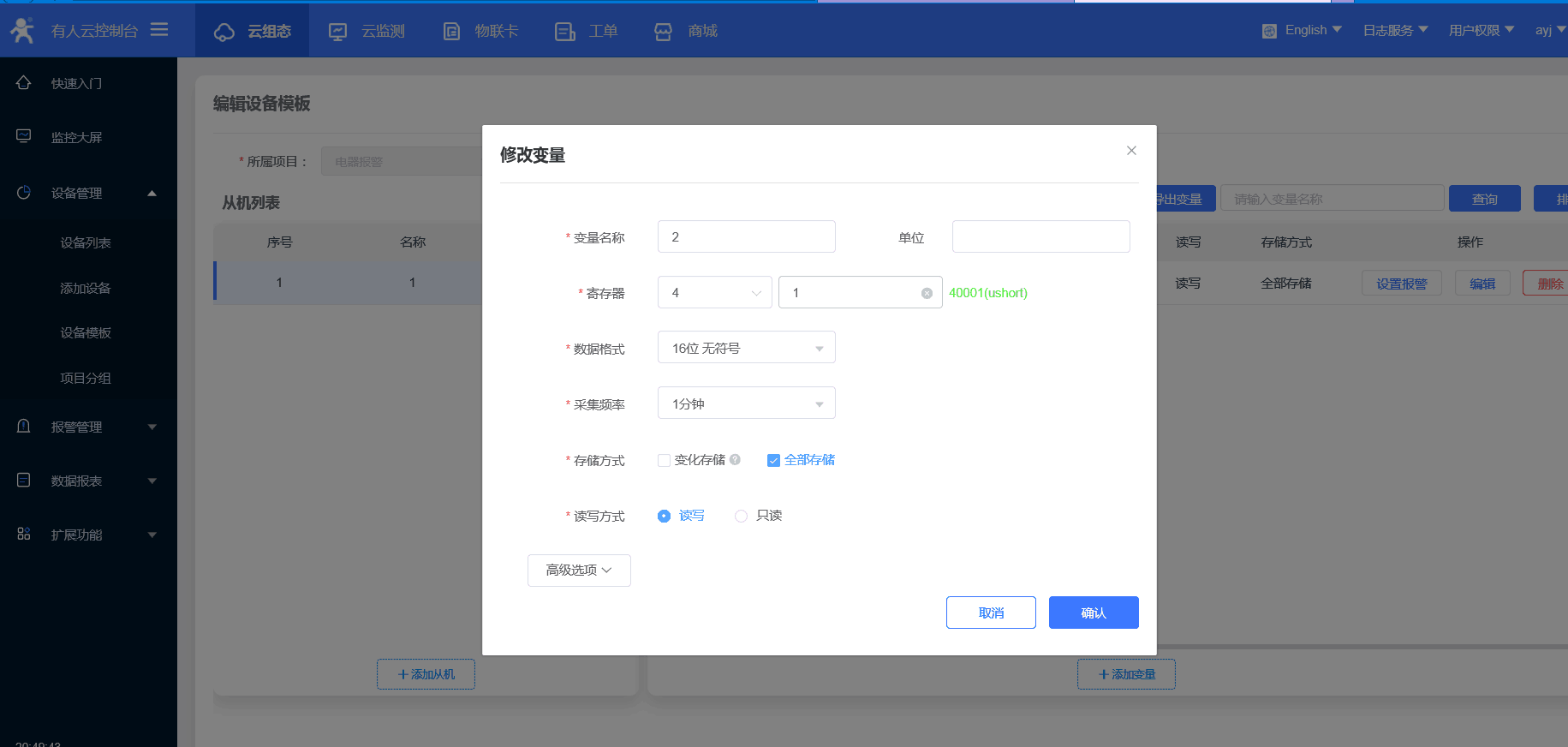

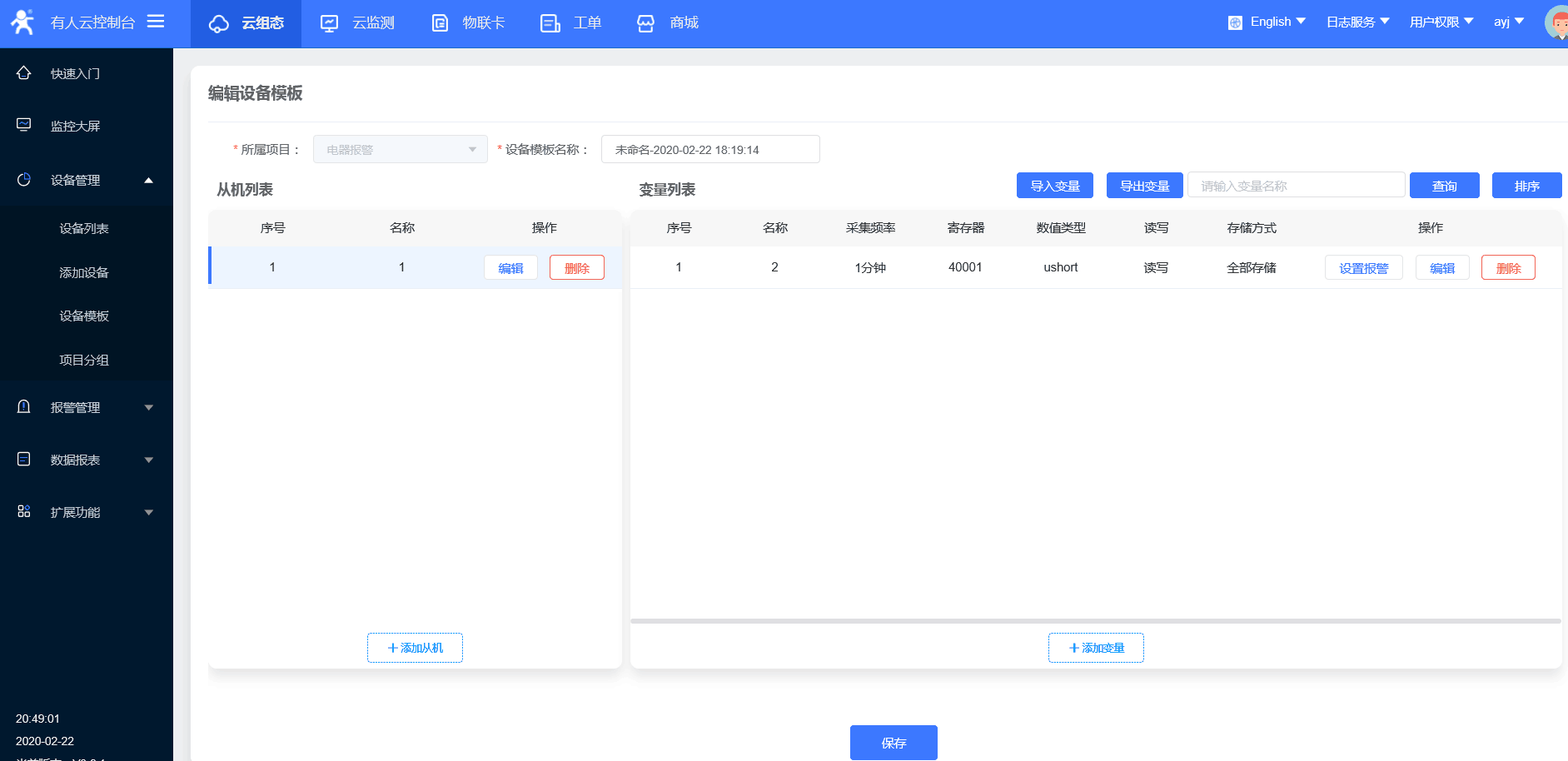

2)添加从机和变量

寄存器地址计算方式:

寄存器的填写(需要知道终端设备的功能码寄存器的起始地址)(不清楚的需要联系终端设备的厂家)

功能码03H06H,起始地址0000H,则填:40001
功能码04H,起始地址000AH,则填:30011
功能码01H05H,起始地址0002H,则填:00003
功能码02H,起始地址0003H,则填:10004



格式为  功能码+寄存器地址(需要16进制转为10进制)+1

与组态软件的寄存器写法相同,填十进制寄存器地址,寄存器为起始地址+1

如:

功能码03H06H,起始地址0000H,则填:40001

以这个为例,操作为只读就是功能码为03则就是4,寄存器地址16进制转换为10进制就是0000,然后+1;所以组态地址就是40001



四、730参数设置

右击我的电脑-->属性-->设备管理器-->查看串口号

默认串口参数115200 NONE 8 1

打开串口-->进入配置状态-->返回OK成功进入配置状态-->配置网络透传模式相关参数-->设并保存所有参数-->模块重启

备注:

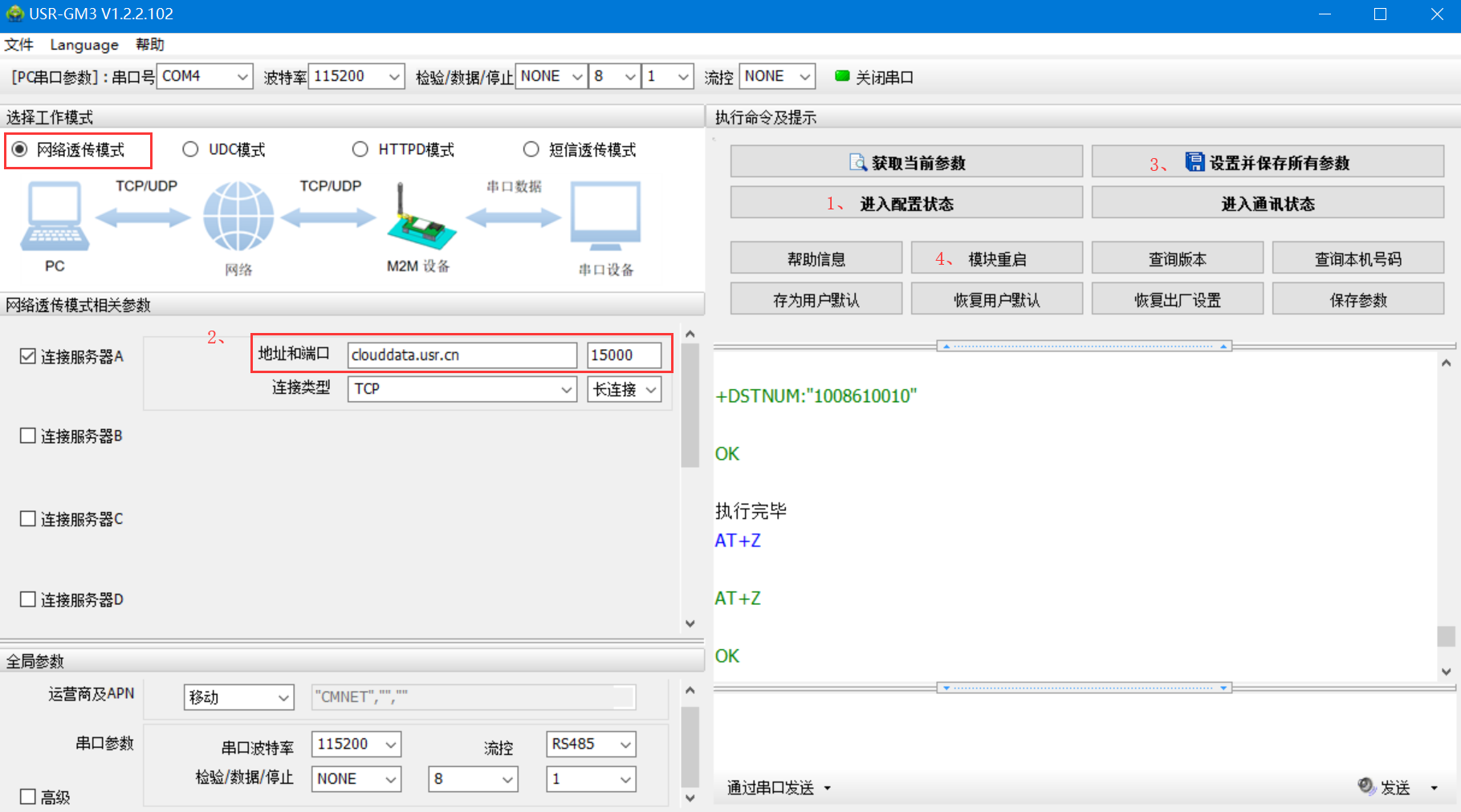

有人云地址和端口 clouddata.usr.cn 15000

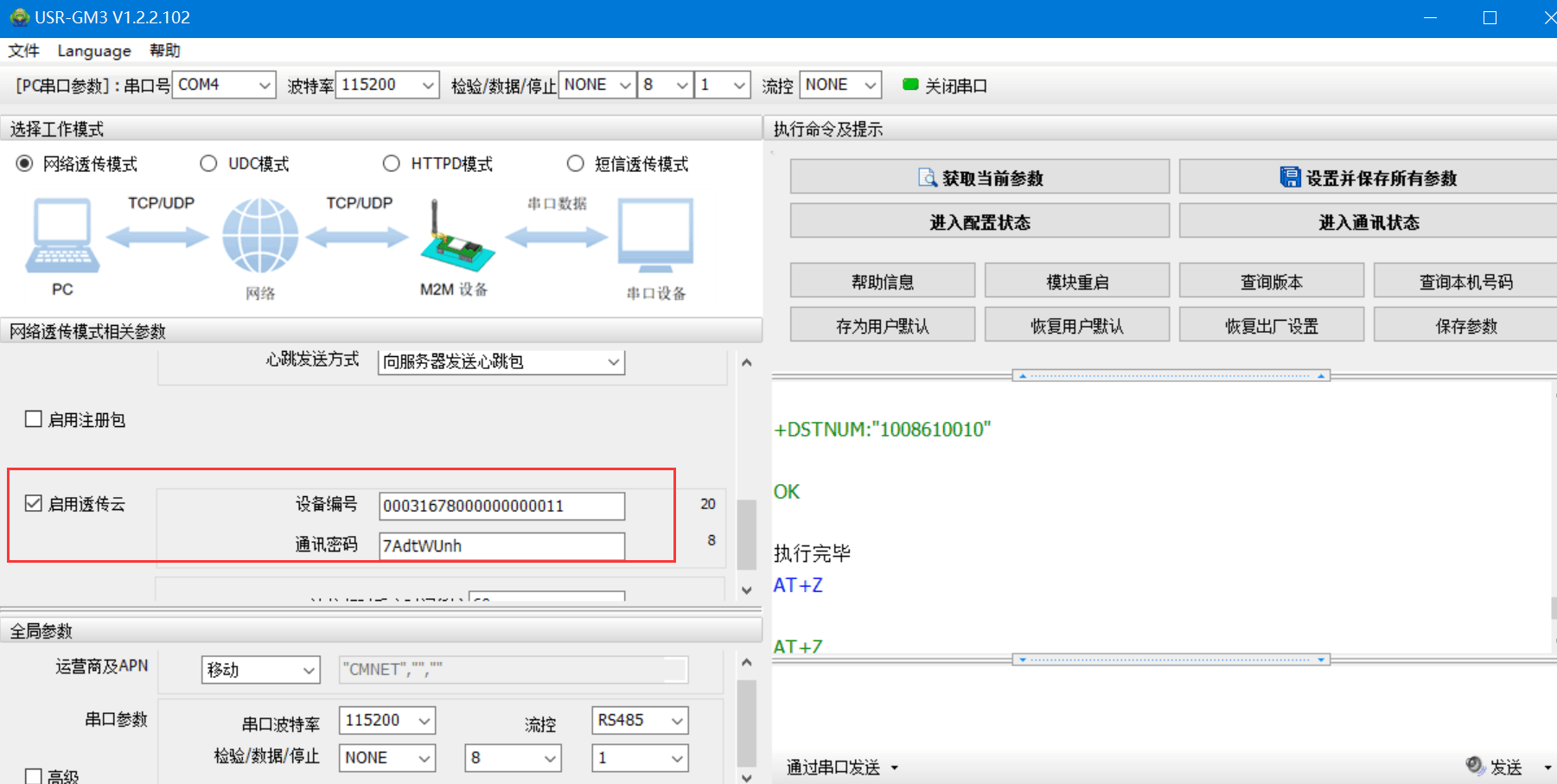

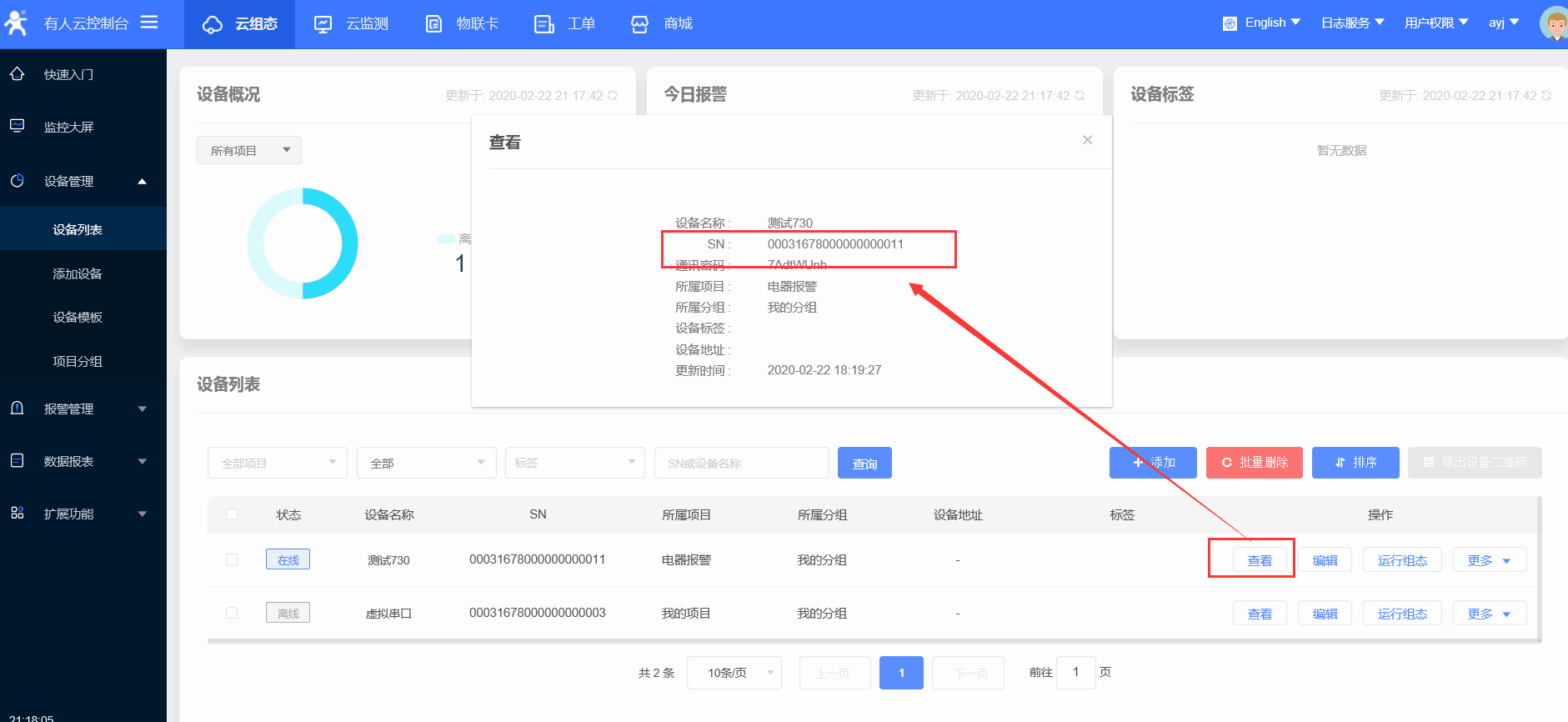

设备编号和密码 在有人云中查看


配置完成可以看到730上线

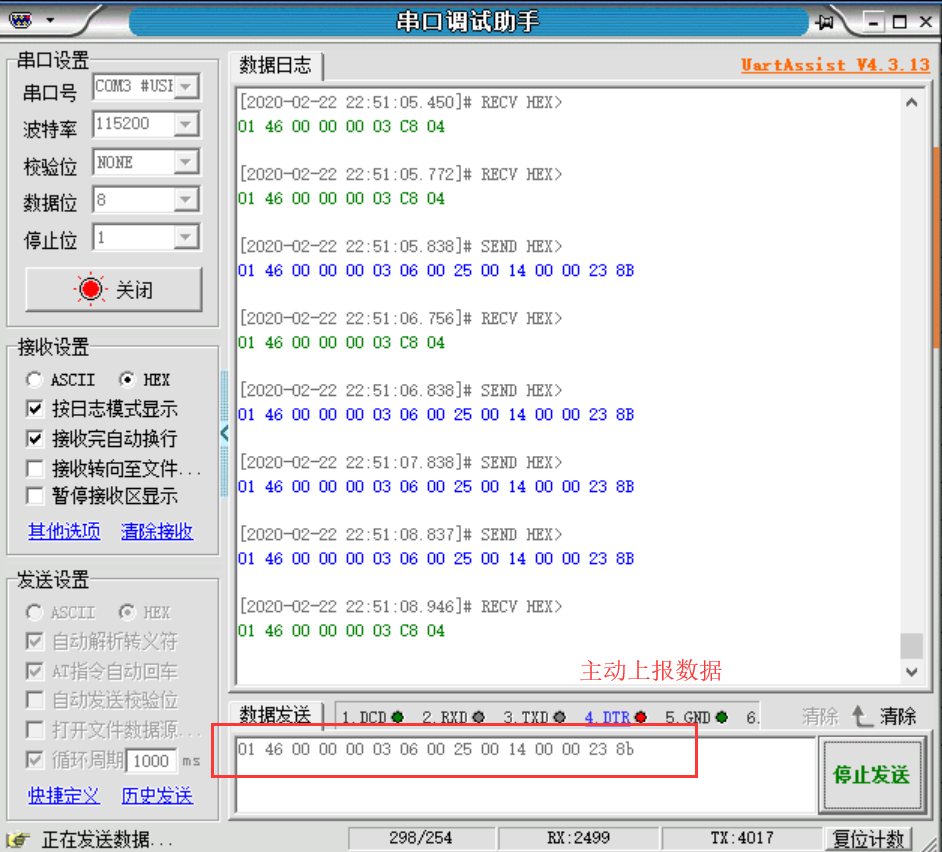

五、打开串口调试助手主动上报数据

主动上报的数据格式

功能码为40001-40003

从机地址是1

01 46 00 00 00 03 06 00 25 00 14 00 00 23 8b

01 代表从设备地址

46代表寄存器单元类型

0000 为起始地址

0003 为寄存器单元长度

06 位数据长度

002500140000 为数据

238B 为 CRC16 校验,

其中数据 0025 转化 10 进制就是 37

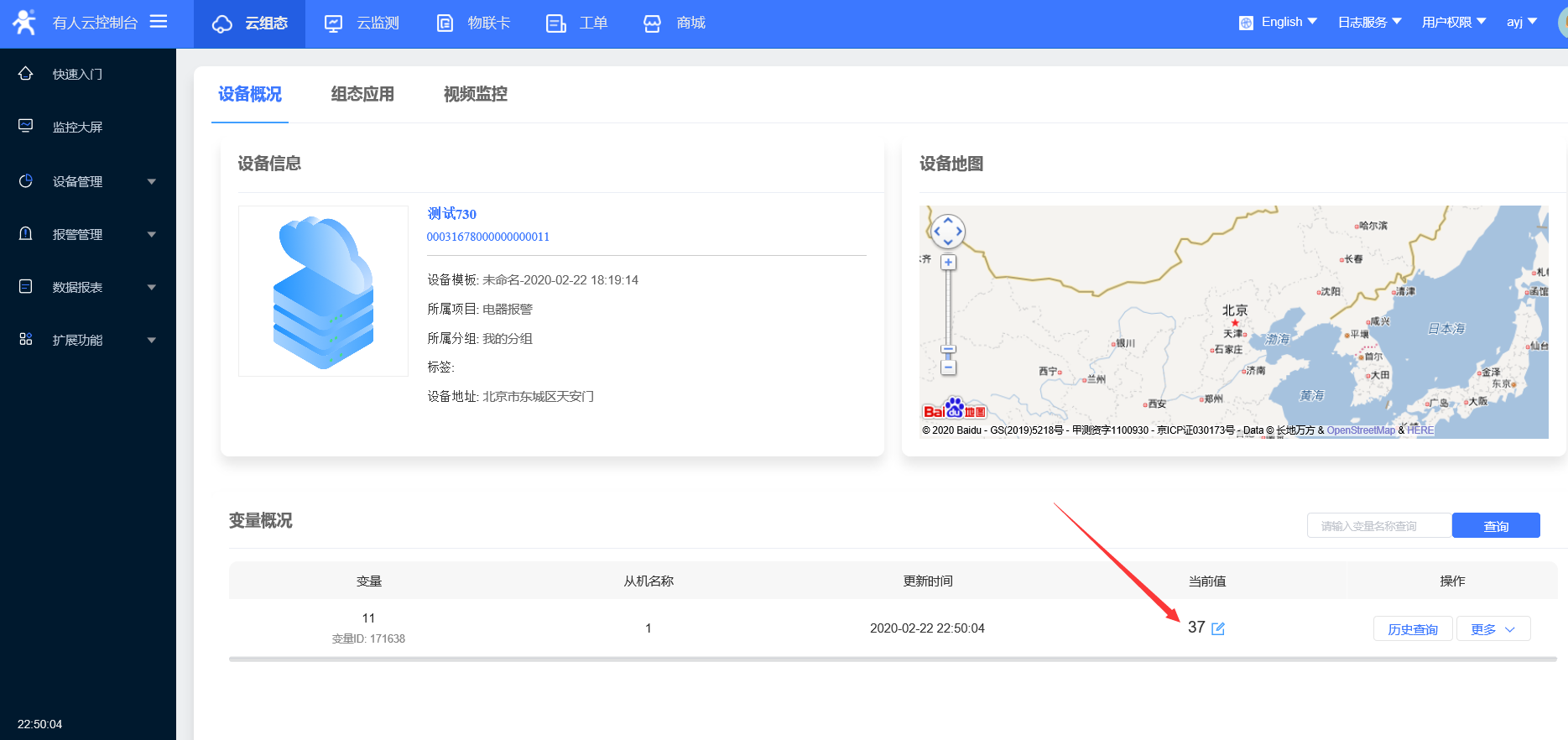

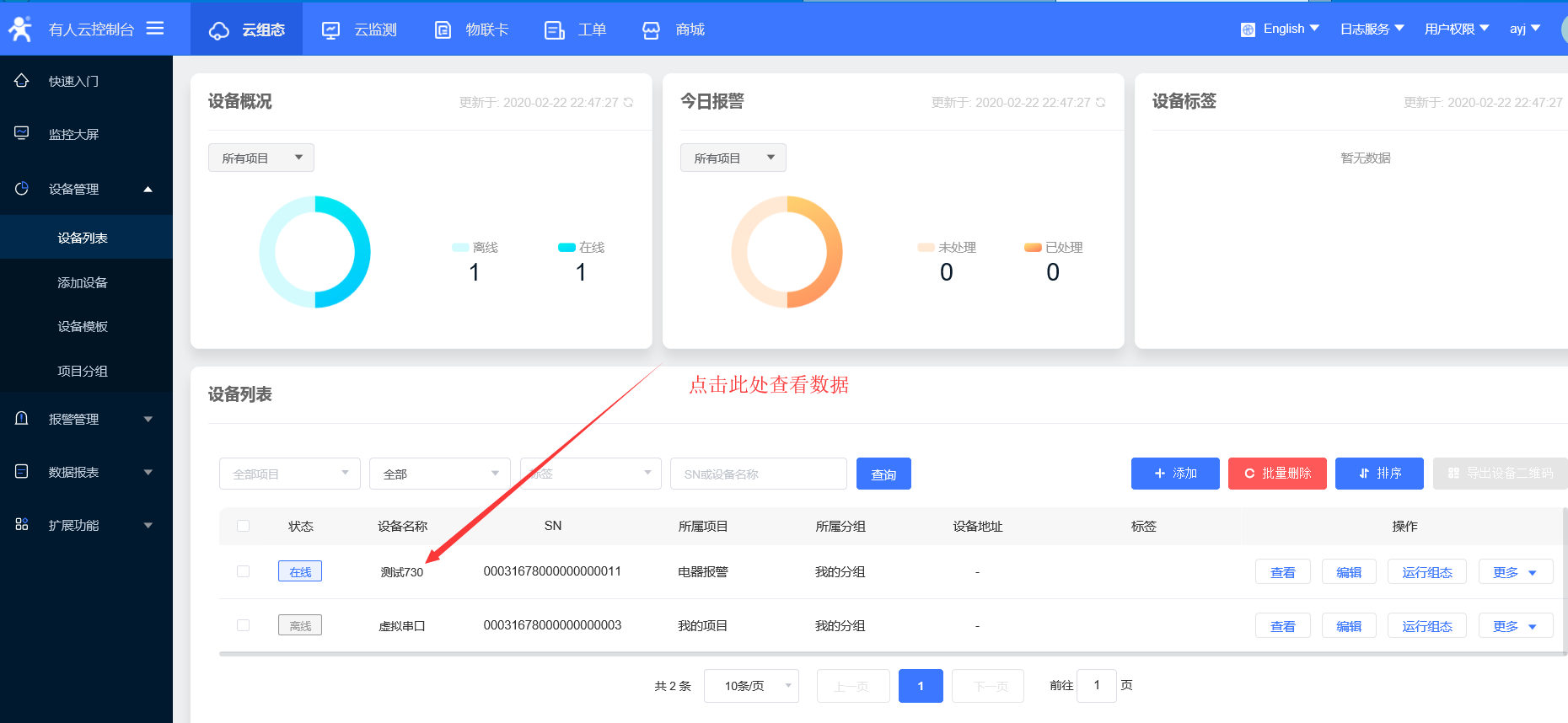

点击设备名称可以查看有人云成功显示数据
