WH-GM35 V2-QMQTT传输测试案例

2020-02-12

分享到:
{}

一、测试准备

1、资料下载:

GM35V2配置软件下载地址:http://www.usr.cn/Download/746.html

GM35V2-Q 指令集:http://www.usr.cn/Down/WH-GM35V2-MQTT-AT_V1.0.0.pdf

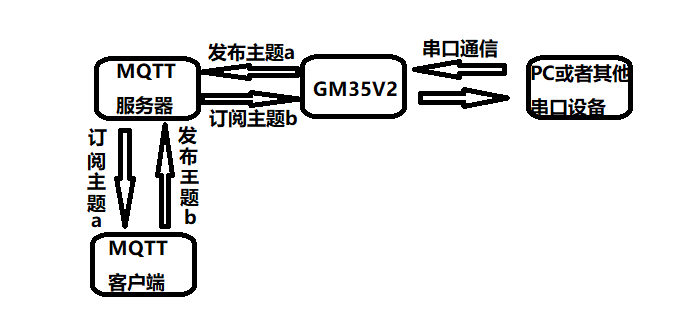

2、网络拓扑图如下:



二、参数设置

方法一:AT指令配置操作过程:

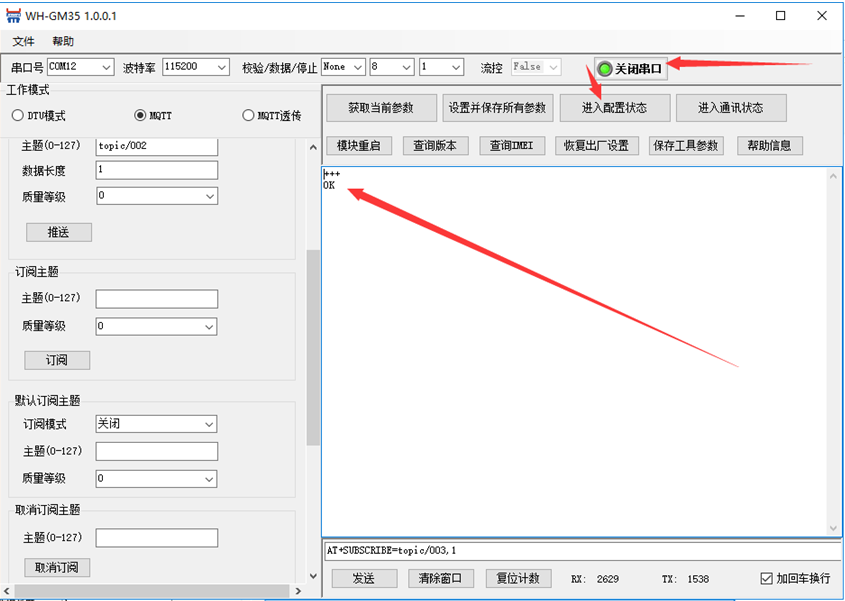

1、打开配置软件,打开串口,点击进入配置状态。模块返回ok之后代表进入配置状态成功。





依次输入以下指令(//之后为对指令的解释而不是指令的一部分):

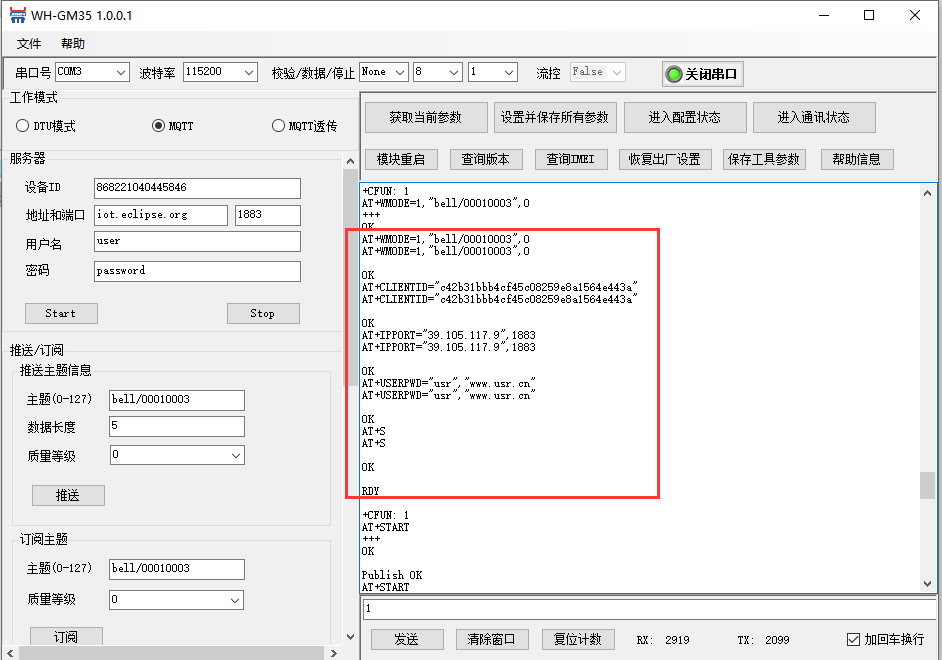

AT+WMODE=0   //设置模块工作模式为mqtt指令模式

AT+WMODE=0



OK

AT+CLIENTID="c42b31bbb4cf45c08259e8a1564e443a" //设置模块的mqtt client id,这个id根据连接的服务器类型进行具体设置,这里设置的id是任意的

AT+CLIENTID="c42b31bbb4cf45c08259e8a1564e443a"



OK

AT+IPPORT="39.105.117.9",1883 //设置服务器ip和端口,这个ip和端口为临时测试服务器,用户在实际连接时,需要连接自己的服务器进行通信测试

AT+IPPORT="39.105.117.9",1883



OK

AT+USERPWD="usr","www.usr.cn" //设置连接的用户名和密码

AT+USERPWD="usr","www.usr.cn"



OK

AT+s //保存配置

AT+s



OK



RDY



+CFUN: 1



+CPIN: READY



^STN: 37



+STATUS: MQTT READY //返回mqtt ready代表已经处于准备状态

AT+start  //表明后面可以开始mqtt传输

AT+start



OK



+STATUS: MQTT CONNECT OK  //返回该数据代表mqtt连接成功

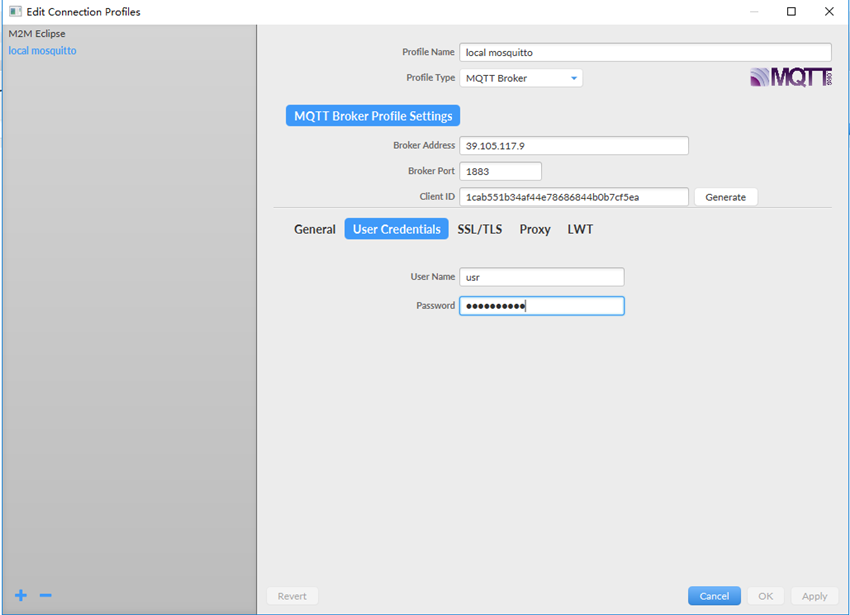

打开mqtt客户端,这里使用的时mqttfx软件,设置该软件与gm35连接入同一个mqtt服务器。

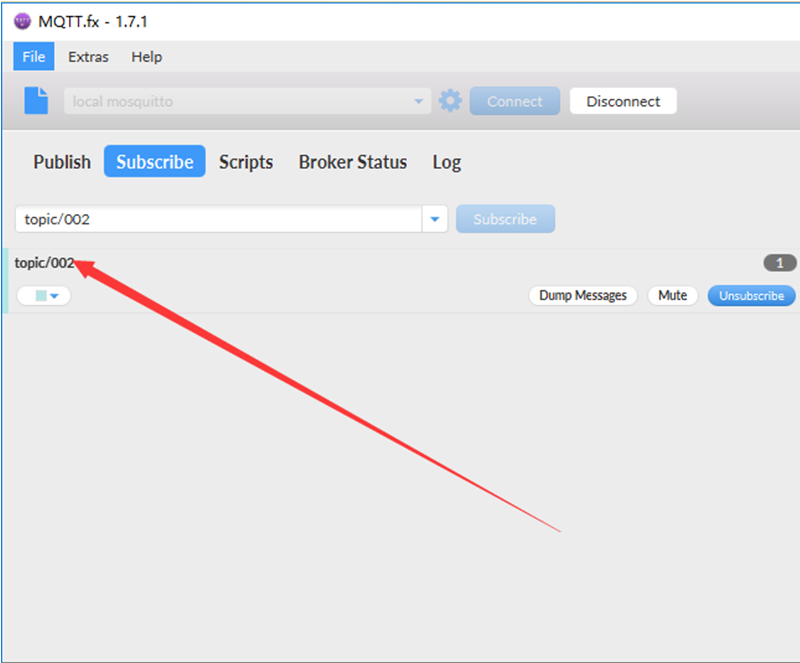

在软件上订阅主题名字为topic/002

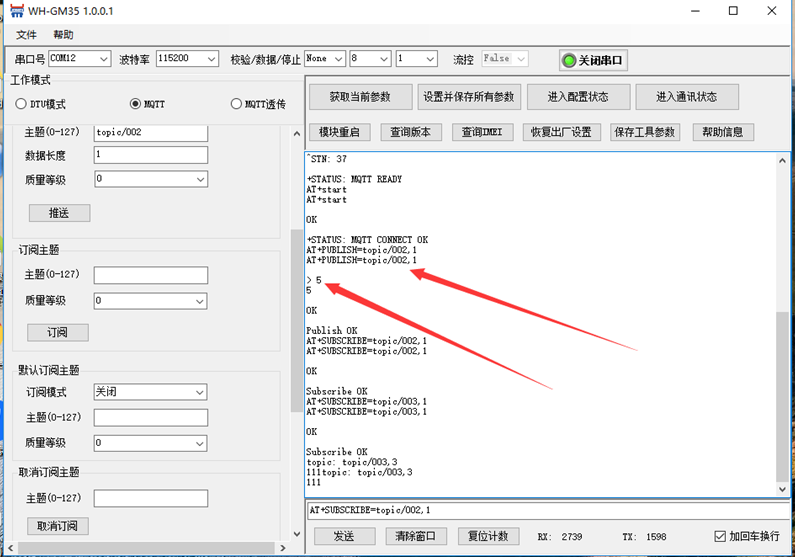

然后我们在模块配置软件上面使用AT指令AT+SUBSCRIBE=topic/002,1发送数据,topic/002表示发送主题,1表示将要发送的字节数。发送之后模块会返回一个字符>,发送5,之后模块会返回ok,表示发送成功。

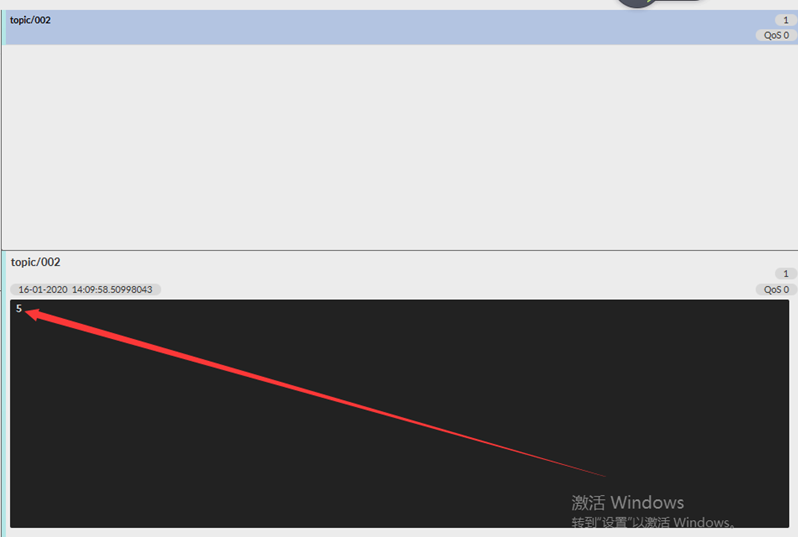

此时软件已将接收到了这个数据

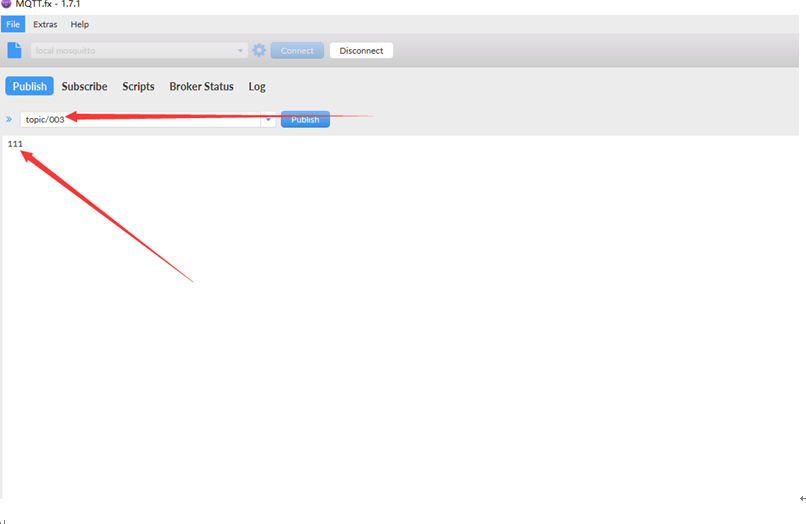

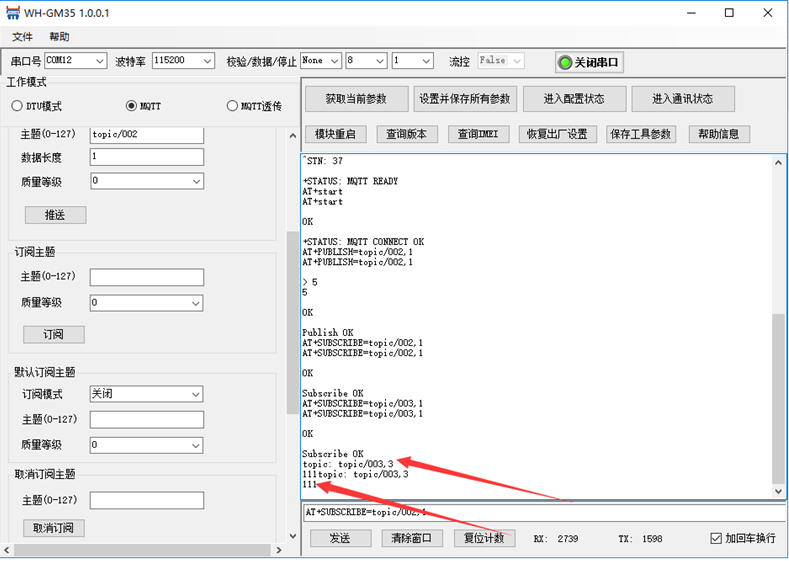

通过软件去下发主题topic/003,主题内数据为111



在配置软件发送AT指令AT+SUBSCRIBE=topic/003,1订阅该主题,接收到该数据



 方法二:设置软件界面设置

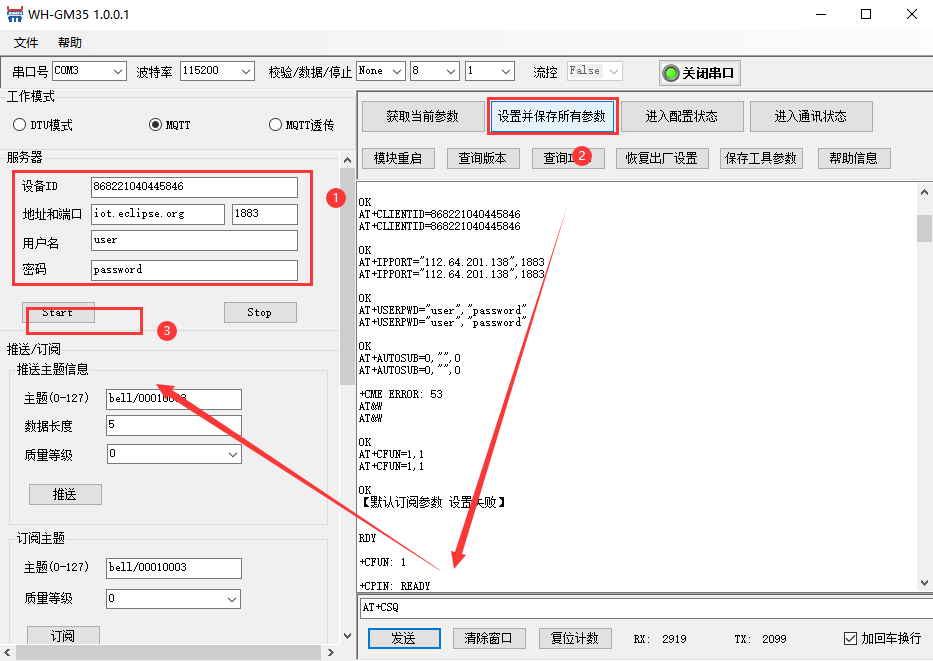

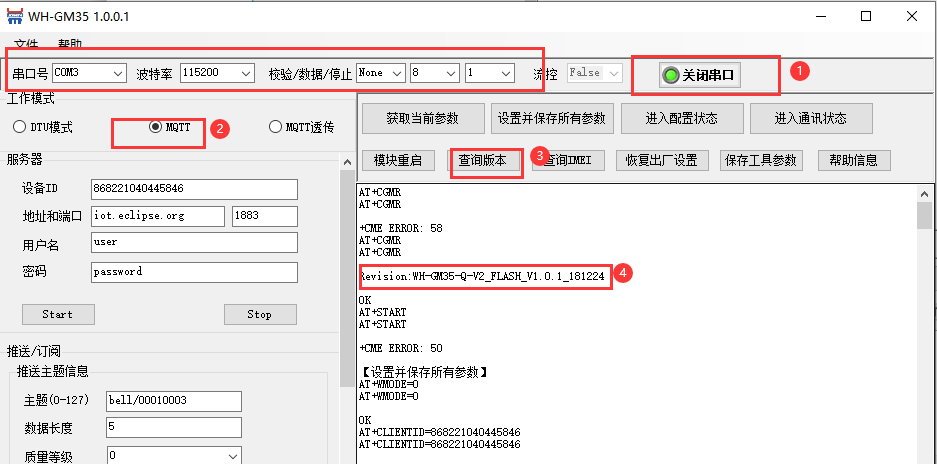

1.配置串口参数后,点击关闭串口,即可配置模块参数。建议先查询模块的版本信息,对应选择版本

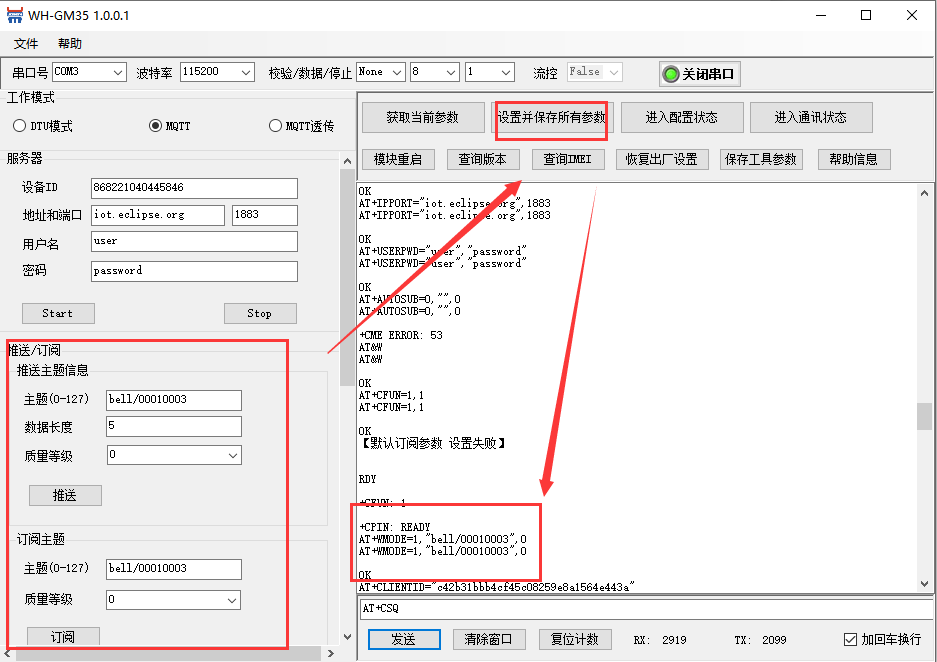

2.配置好参数后,点击设置并保存所有参数,模块会执行保存重启等到模块返回+STATUS: MQTT READY后,即刻点击Start,连接服务器.

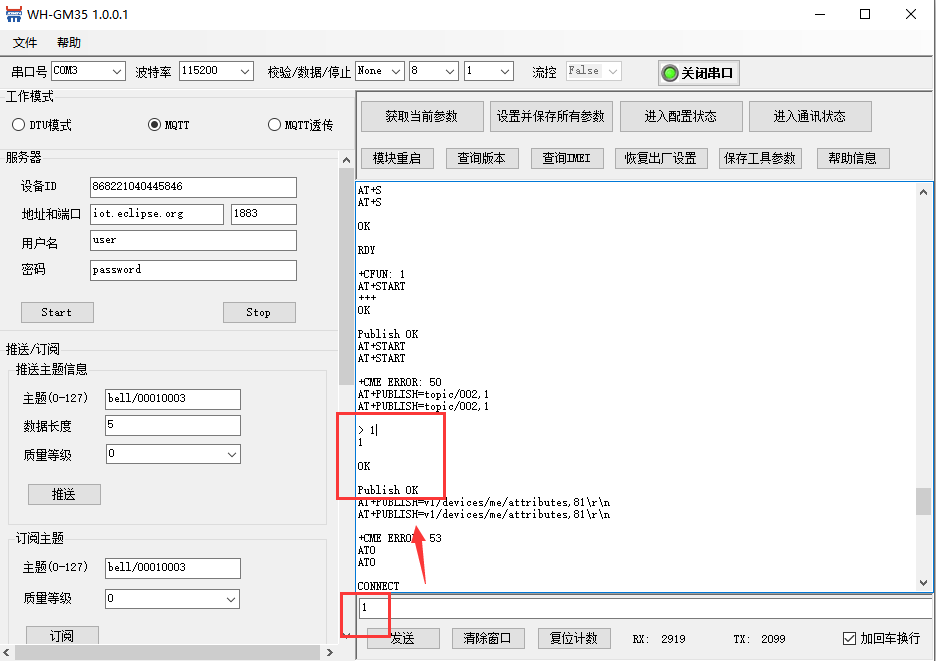

3.配置要推送的主题点击推送,在串口出现“>”之后在发送串口发送数据,当模块接受到设置的长度的数据时会自动推送,服务器收到后模块会返回一个Publish OK







6. 连接格式
