USR-GPRS-730基本测试通信和使用方案

更新时间:2016-12-19

  GPRS DTU测试说明:

USR-GPRS-730基本测试通信和使用方案

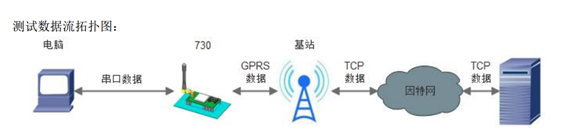

  本测试连接的是默认设置的服务器test.usr.cn:2317,实现的功能是向服务器发送数据,服务器自动返回接收到的数据。

  测试目的:

  测试模块的通信是否正常。

  一、要下载的软件

  说明书:http://www.usr.cn/Download/261.html

  设置软件:http://www.usr.cn/Download/249.html

  测试软件:http://www.usr.cn/Download/27.html

  二、设备默认参数

工作模式

网络数据透传

服务器地址

test.usr.cn

服务器端口

2317

串口参数

115200,8,1,None

心跳包

使能,心跳数据:www.usr.cn

  三、GPRS DTU测试

  1.插好SIM卡,连接天线,将 730(USR-GPRS-730,简称 730 下同)的串口通过USB 转232线与计算机相连接,通过检测硬件连接无错误后,接入我们配送的电源适配器,给 730 供电。观察指示灯状态确定730是否正常工作:POWER灯亮表示模块已正常上电,WORK灯闪烁表示模块工作正常,GPRS灯亮表示已挂载到运营商网络,LINK灯亮表示连接到服务器。

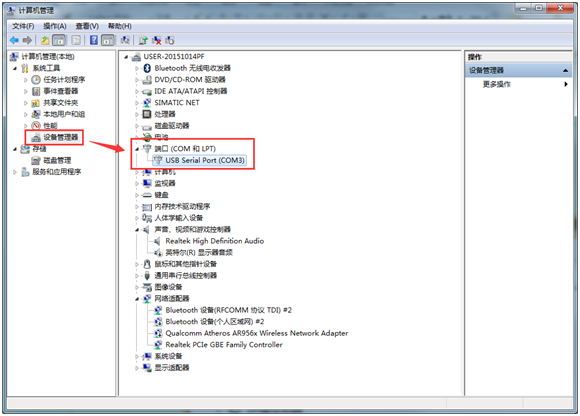

  2.在设备管理器中查看端口信息,确定连接730的USB转232使用的串口号,如下图所示电脑端口号为COM3。

GPRS DTU基本测试设置

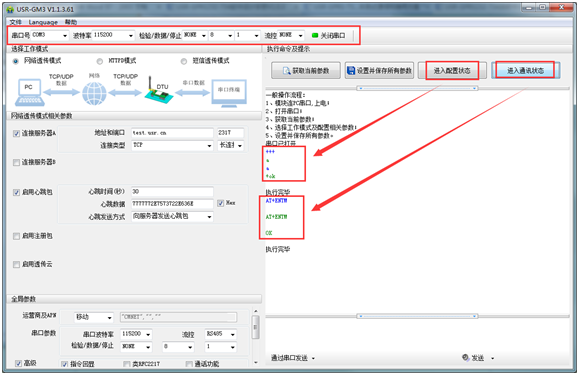

  3.打开设置软件,使用默认串口参数打开USB转232连接到电脑显示串口com3,点击进入配置状态,进入通信状态,判断和模块的通信是否正常。测试完成后关闭设置软件。

USR-GPRS-730基本测试通信和使用方案

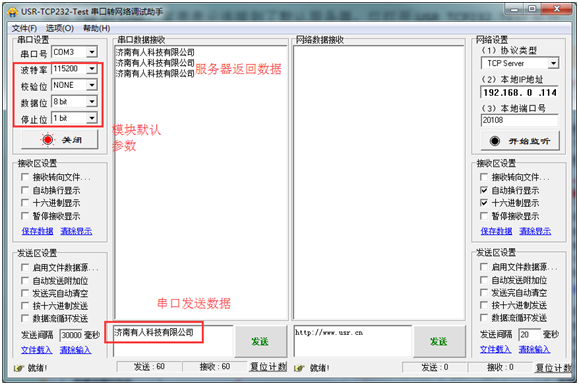

  4.通信测试,观察730的LINK,常亮表示连接到了默认服务器,灯打开USR_TCP232_TEST软件 将软件串口设置中的串口号配置为COM3。使用默认参数打开串口,发送数据给DTU,DTU发送给服务器,服务器收到后返回同样的数据,测试成功。

USR-GPRS-730基本测试通信和使用方案

  四、几种常用的联网通信方式(暂无)

  GPRS模块GM3系列连接公网服务器设置方法

  http://www.usr.cn/Faq/208.html

  GM3系列产品无公网IP时使用花生壳内网映射实现外网数据采集

  http://www.usr.cn/Faq/225.html

  GM3系列产品使用透传云实现一对多的数据透传

  http://www.usr.cn/Faq/201.html

  GM3系列产品使用透传云实现一对一的数据透传

  http://www.usr.cn/Faq/199.html

  GM3系列使用HTTP GET方式向网页服务器提交数据

  http://www.usr.cn/Faq/215.html

  GM3系列短信透传模式设置方法

  http://www.usr.cn/Faq/194.html

  GM3在AT指令模式下发送短信的方式

  http://www.usr.cn/Faq/193.html

  五、常见问题及解决办法

  1、串口输出Register Failed!Module will restart,无法通信。

  答:该提示是说模块注册运营商失败,建议一下SIM卡状态和天线连接。

  2、测试中第3步串口通信不上,没有正确返回。

  答:拔插一下USB转232看com口是否正确;确定之前是否改过串口参数;确定USB转 232是否正常。

  3、测试第4步时link灯不亮。

  答:link灯不亮说明没有连接到服务器,检查参数设置是否为默认;SIM卡、天线状态是否 正常;信号强度是否正常(查询指令是 AT+CSQ 一般20以上正常,满值31)。

  4、如何恢复出厂设置

  答:a.硬件恢复出厂设置,供电端子和232端子直接有reload按键,长按5~10s恢复

  b.AT指令恢复出厂设置,指令是AT+CLEAR
