一、准备工作

1.1 硬件需求：MODBUS RTU设备（USR-WSD-2温湿度传感器），DTU(USR-G730)

1.2 软件需求：透传云软件控制台http://console.usr.cn/

USR-G730配置软件http://www.usr.cn/Download/580.html

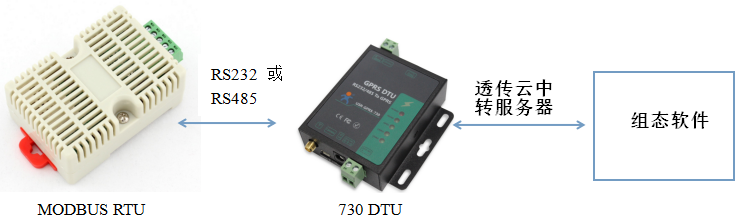

1.3 实现功能：串口设备连接DTU，DTU设置参数后与透传云服务器连接，组态王连接虚拟串口软件，实现组态王发送MODBUS RTU协议的请求数据，MODBUSRTU下位机返回对应的参数值

1.4 MODBU RTU获取温湿度协议

读湿度数据：

命令帧：0x11  0x04   0x00 0x00   0x00 0x01    0x33  0x5A

ID   功能码  起始地址   读取数据个数   CRC  校验码

响应帧：0x11  0x04        0x02      0x01 0xC3   0x39 0x32

ID   响应功能码 返回字节数 返回湿度数据 CRC 校验码

返回湿度数据为0x01C3，换算为十进制为451，表示当前相对湿度为45.1%

读温度数据：

命令帧：0x11 0x04    0x00 0x01  0x00 0x01   0x62 0x9A

ID   功能码  起始地址  读取数据个数 CRC 校验码

响应帧：0x11 0x04        0x02       0x00 0xEE   0xF8 0xBF

ID   响应功能码 返回字节数 返回湿度数据 CRC 校验码

返回温度数据为0x00EE，换算为十进制为238，表示当前温度为23.8℃。

读湿度、温度数据：

命令帧：0x11 0x04    0x00 0x00  0x00 0x02   0x73 0x5B

ID   功能码 起始地址   读取数据个数 CRC 校验码

响应帧：0x11 0x04        0x04      0x01 0xC8  0x00 0xED 0xAA 0x0A

ID   响应功能码 返回字节数 湿度数据  温度数据   CRC 校验码

返回湿度数据为0x01C8，换算为十进制为456，表示当前相对湿度为45.6%；返回温度数据为 0x00ED，换算为十进制为 237，表示当前温度为 23.7℃

二、登陆透传云后台添加设备编号、透传云组及G730、虚拟串口软件连接透传云

具体步骤见以下案例：

USR-G730使用透传云实现一对一通信- http://www.usr.cn/Faq/263.html

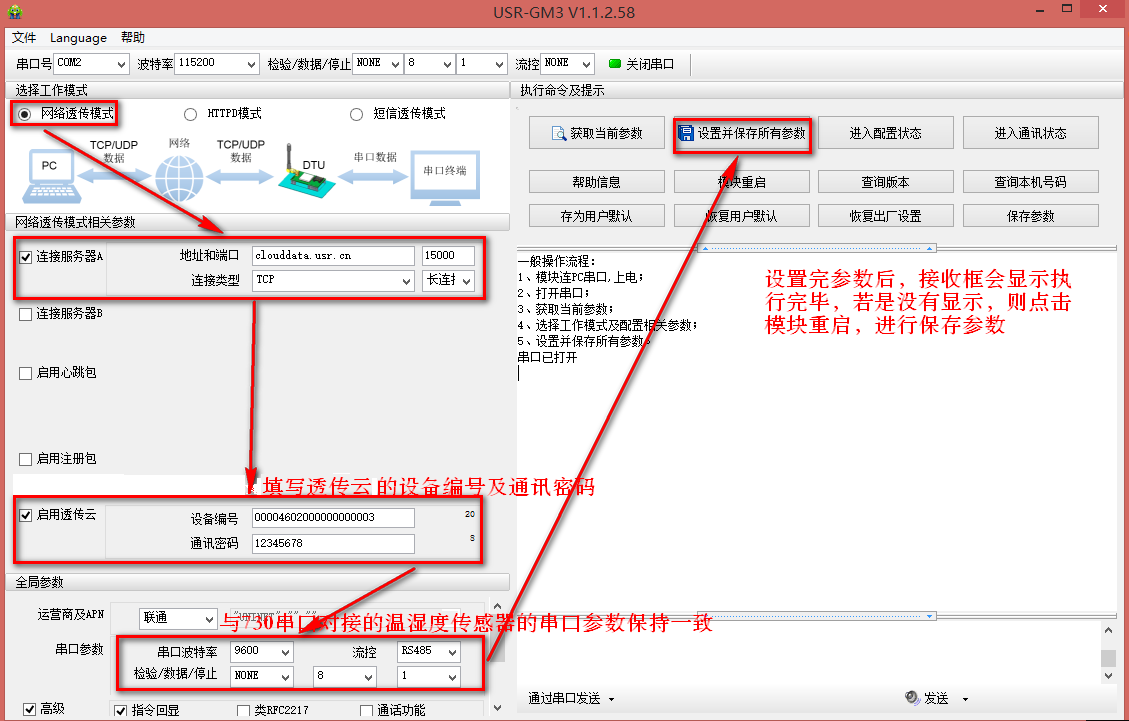

注意点：串口参数设置

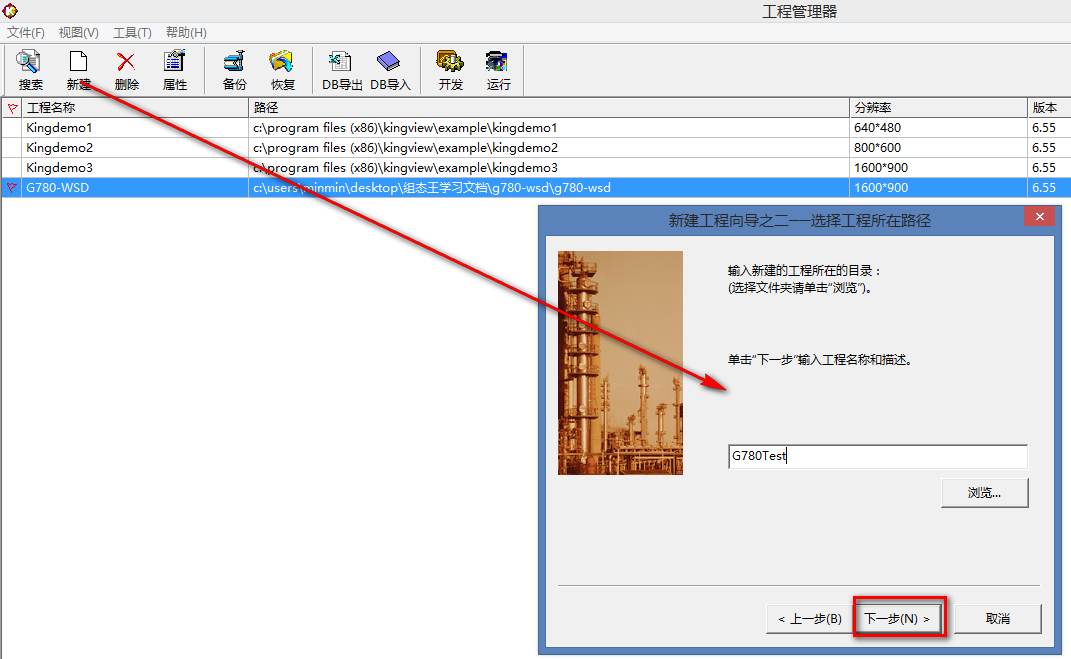

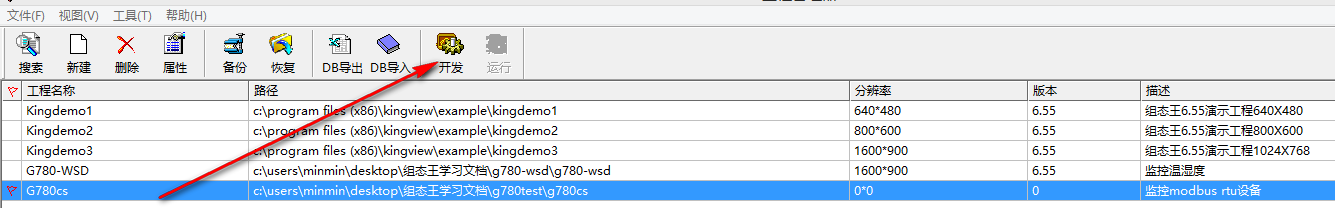

4.2 将新建设置为当前工程，点击“开发”

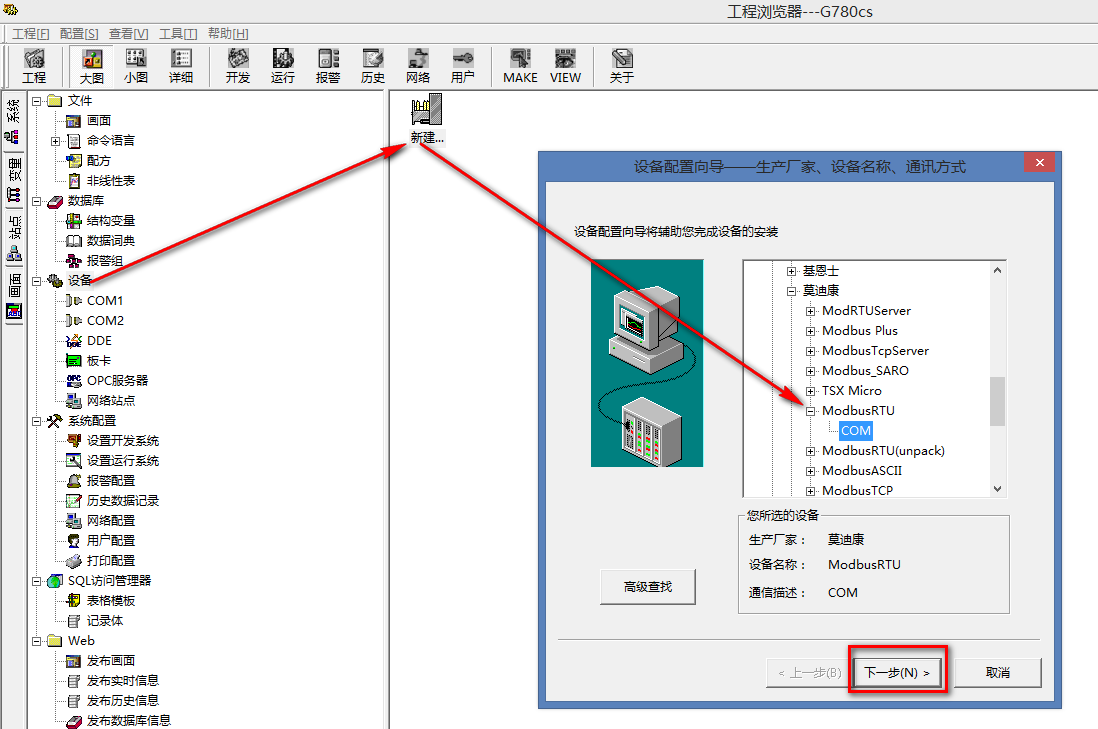

4.3点击设备，新建一个组态设备，选择 PLC-莫迪康-Modbus RTU-COM，点击“下一步”

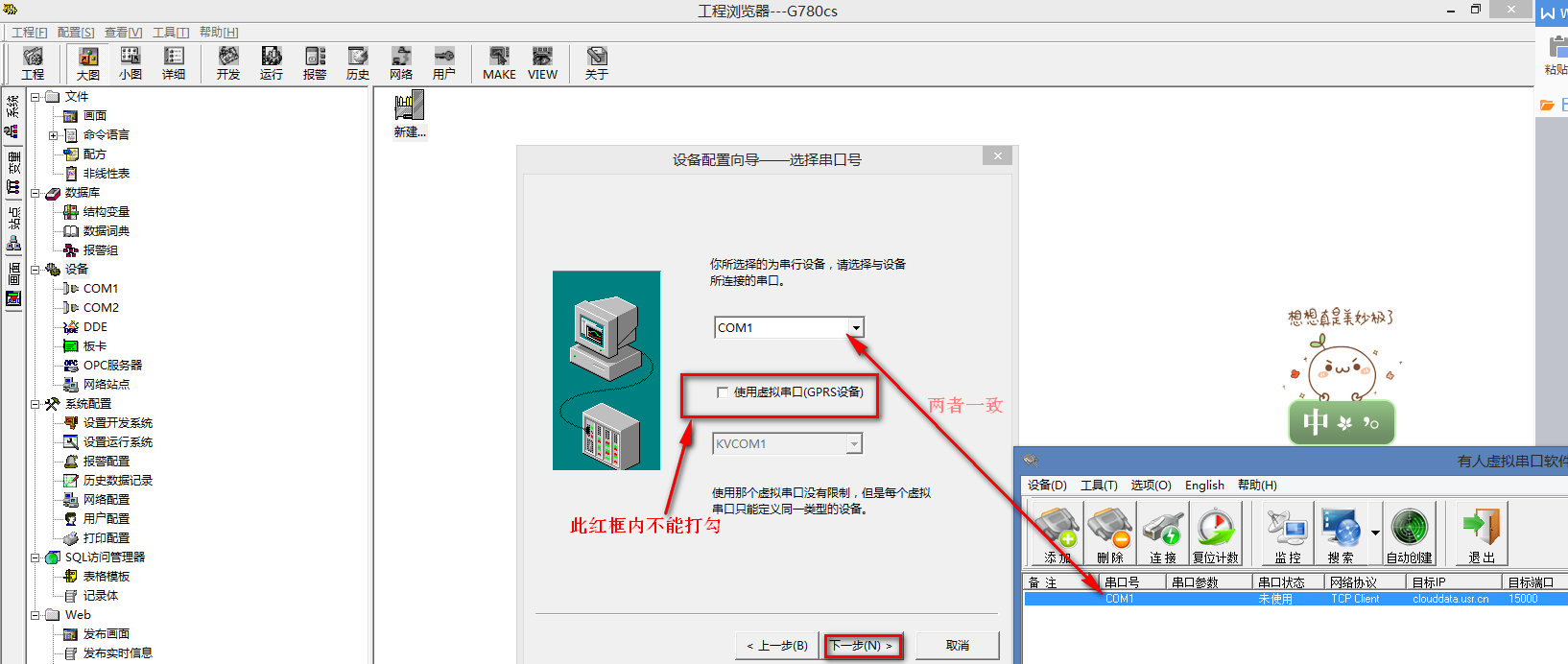

4.4 选择COM口，此COM号与虚拟串口软件上的COM号一致，点击“下一步”

4.5 设备地址设置为17.由于传感器的命令帧是0x11 ，就代表10进制的17. 点击“下一步”，完成。

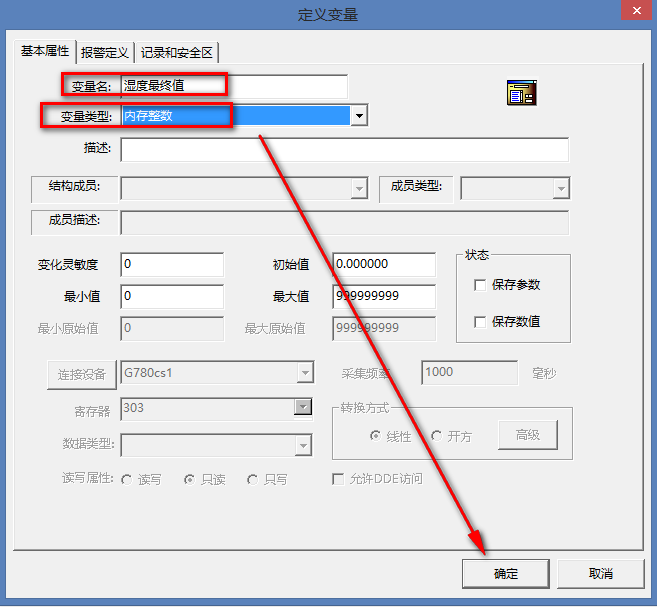

4.6在数据库，数据词典内，双击新建，新建4个变量名，两个IO变量，两个内存变量。

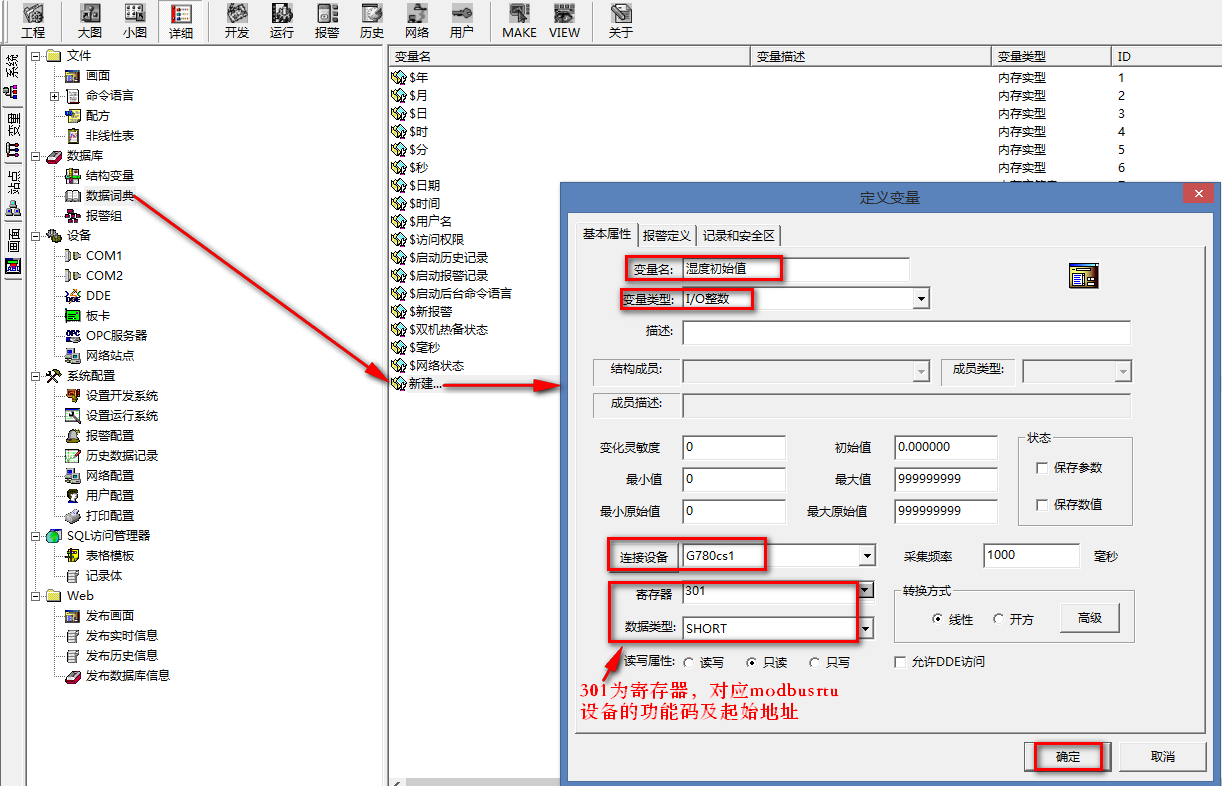

（1）新建变量名：湿度初始值,选择变量类型：IO整数，连接设备为新建的设备名:G780cs1，寄存器301，代表功能码为04，起始地址0的第一个值。

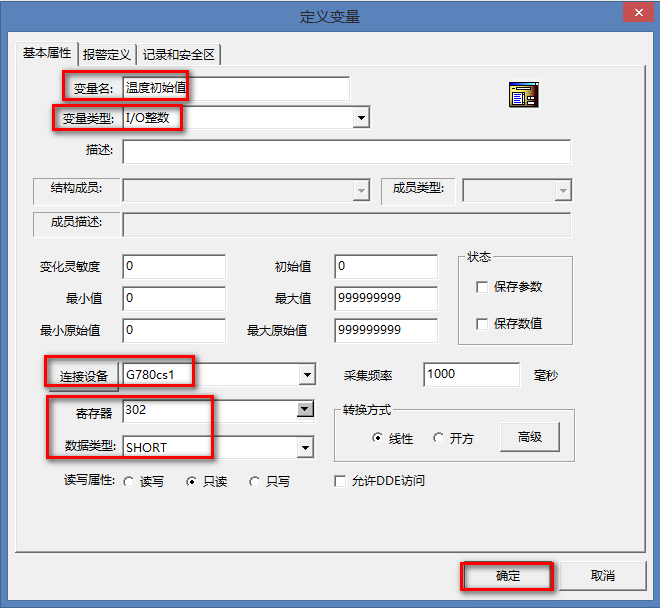

（2）新建变量：温度初始值,选择变量类型：IO 整数，连接设备为新建的设备名:G780cs1，寄存器302，代表功能码为04，起始地址0的第二个值。

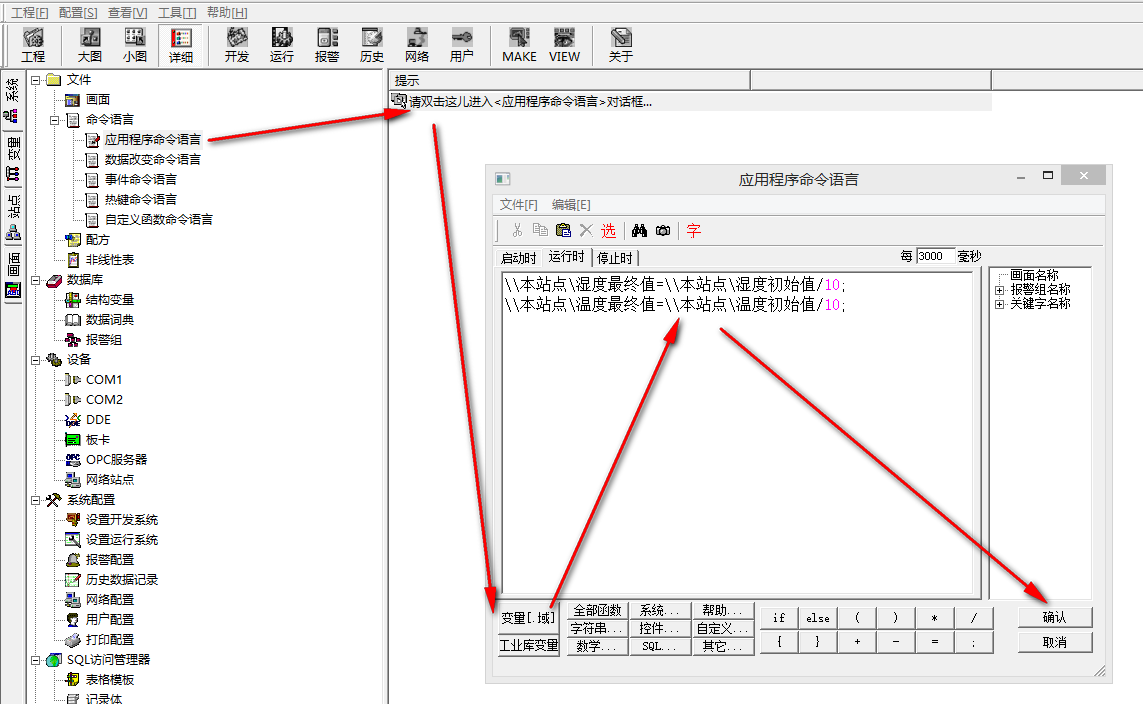

 4.7 点击“命令语言”中的“应用程序命令语言”，然后输入算法，“湿度初始值”采集到的数据除以10，然后将数据赋值给“湿度最终值”，此变量对应的是实际的湿度值。“温度初始值”采集到的数据除以10，然后将数据赋值给“温度最终值”，此变量对应的是实际的温度值。

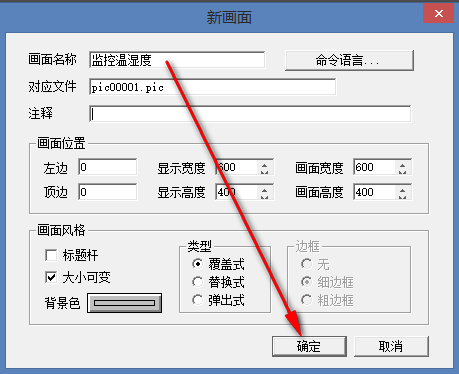

 4.8 点击“画面”，新建一个画面，画面名为监控温湿度，点击“确定”，进入画面编辑栏。

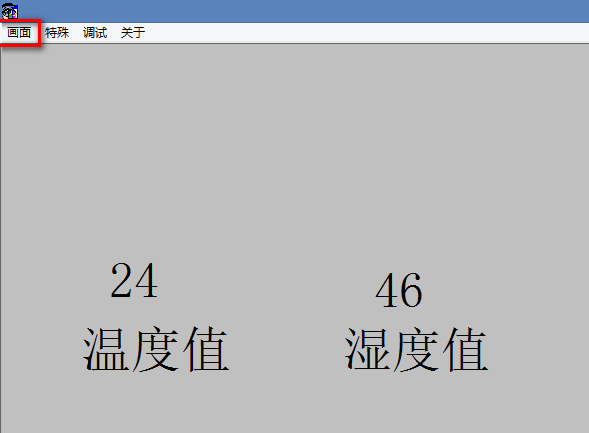

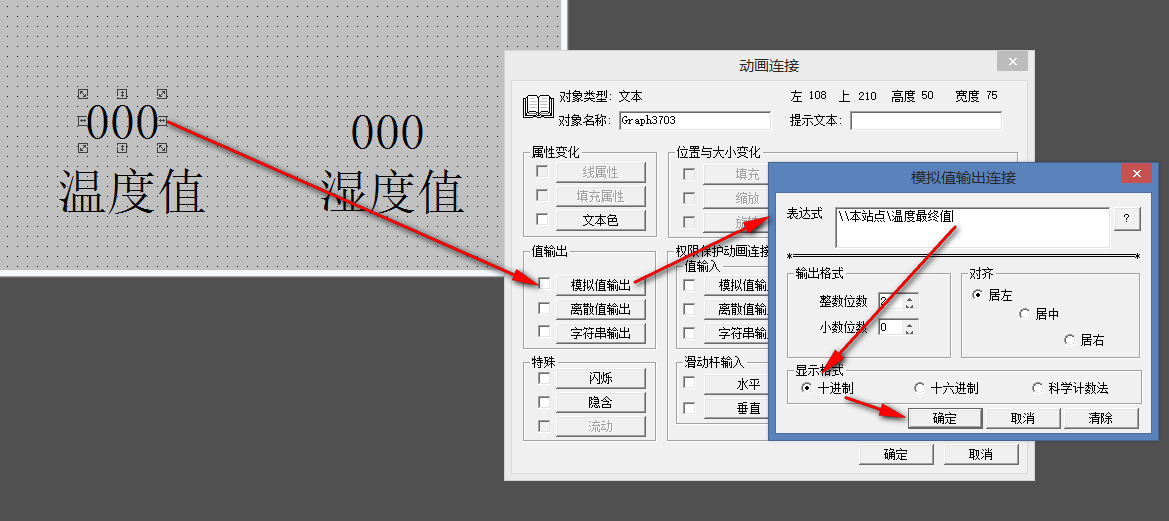

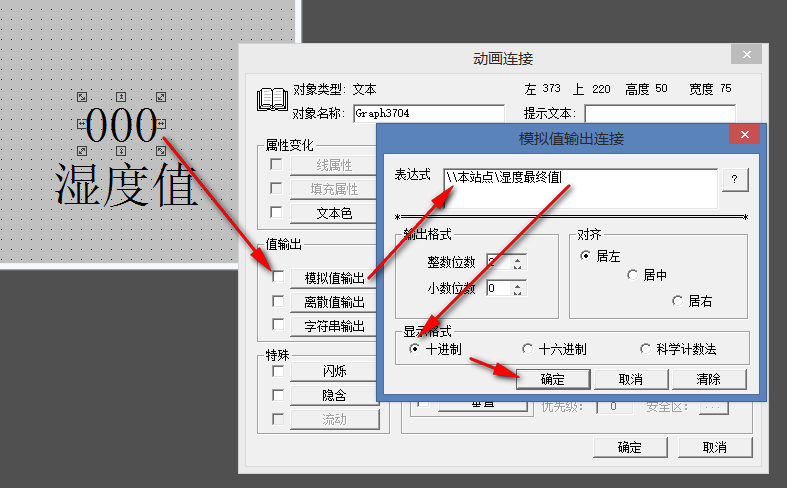

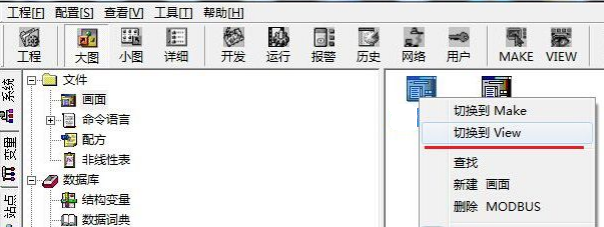

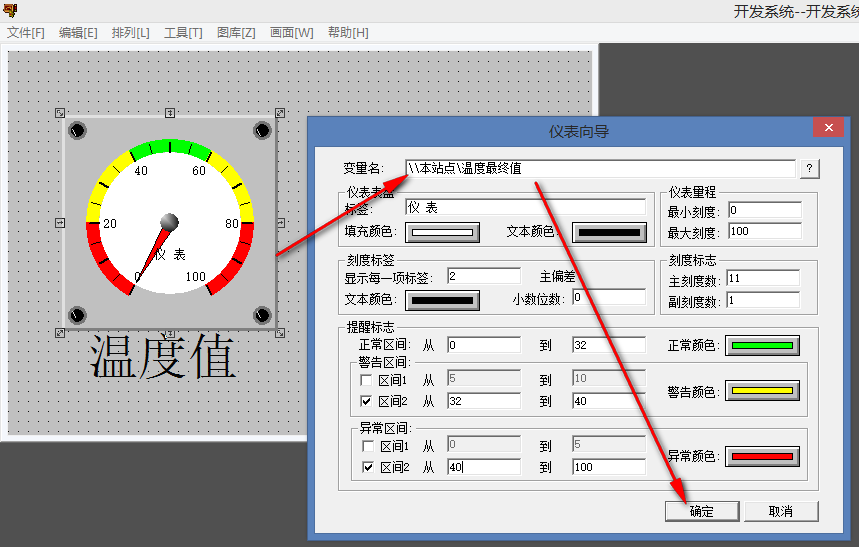

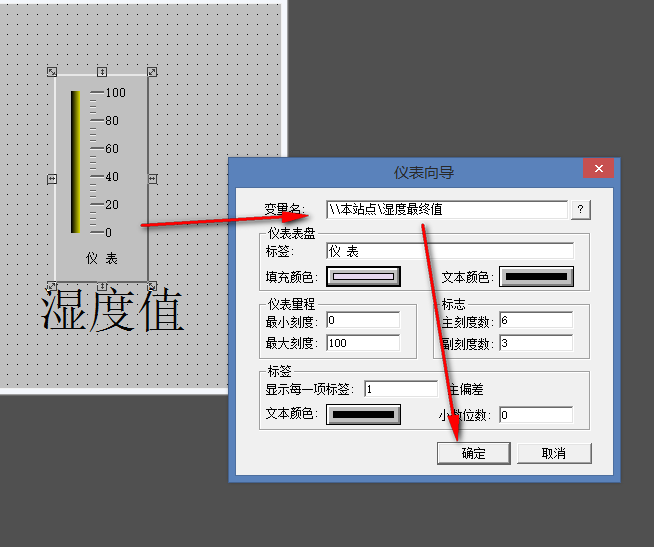

4.9新建需要的字体，然后将文本与数据值进行连接，然后点击“文件”，选择“全部保存”，然后将画面切换到 View，点击“画面”，选择画面名“监控温湿度”，然后读取到温度和湿度值在页面上。
