USR-C322 WiFi模块使用网页设置参数
2015-03-16

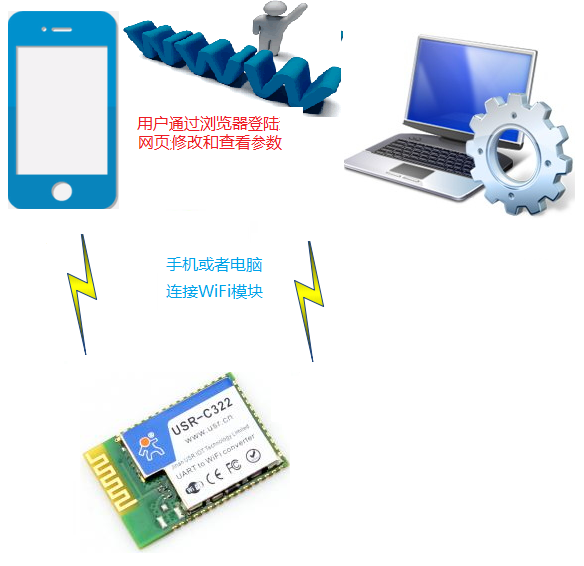

WIFI模块连接图

1:测试

以USR-C322模块为例,将模块焊接到测试底板上,测试板串口连接电脑串口,电脑连接WiFi。

在电脑无线搜索栏,搜索USR-C322,连接。

电脑无线搜索WIFI模块

2:在浏览器上输入192.168.1.1,用户名和密码都是admin .模块默认是AP模式,默认IP是192.168.1.1,默认协议TCP server,默认通信端口8899

WIFI模块内置网页

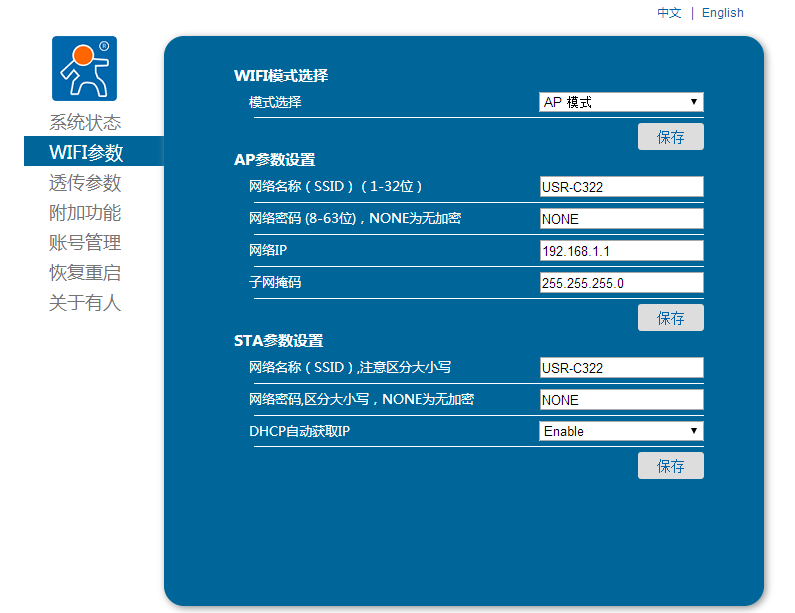

3:WiFi参数

可以设置为AP模式 STA模式,和AP模式的SSID和IP。STA模式连接的无线路由的SSID和IP。

WIFI模块参数

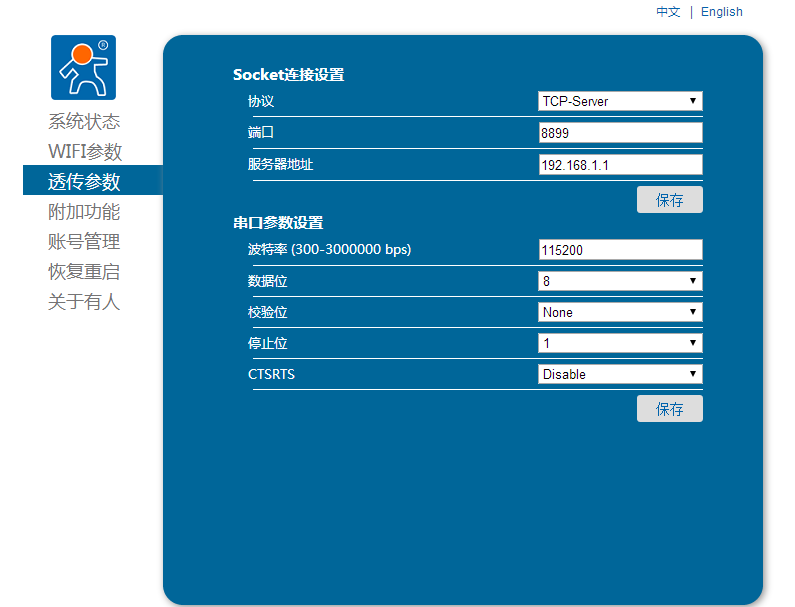

4:透传参数:

主要是网络参数和串口参数: 网络协议支持TCP server 、TCP client、UDP server、UDP client。串口参数的设置要和WiFi模块连接的串口设备或者MCU的波特率一致才能正常通信。

WIFI模块透传参数

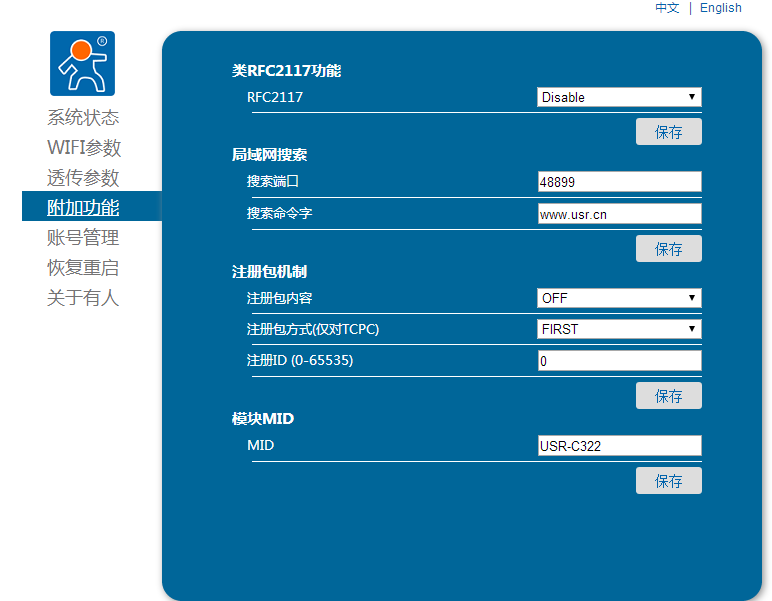

5:附加功能




WIFI模块 附加功能

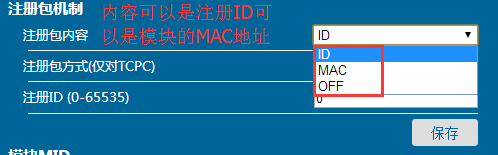

注册包可以是ID,ID是在注册ID可以设置,可以设置MAC地址,模块的MAC地址

WIFI模块 注册包机制

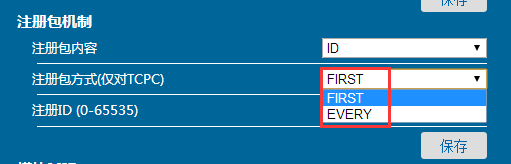

发送方式:设置为FIRST时,模块连接到服务器后只发送一次ID或者MAC。设置为 EVERY时,每个数据包前边带有ID或者MAC地址。

此功能主要是为了在服务器上区分WiFi模块对应的设备,以便于对指定的设备控制。

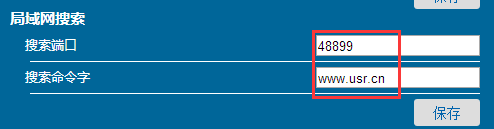

局域网搜索的功能,请参考http://www.usr.cn/Faq/143.html,此链接内的第5条UDP搜索局域网内的设备。为了安全或者隐私可以设置搜索命令字。

WIFI模块 局域网搜索

6:

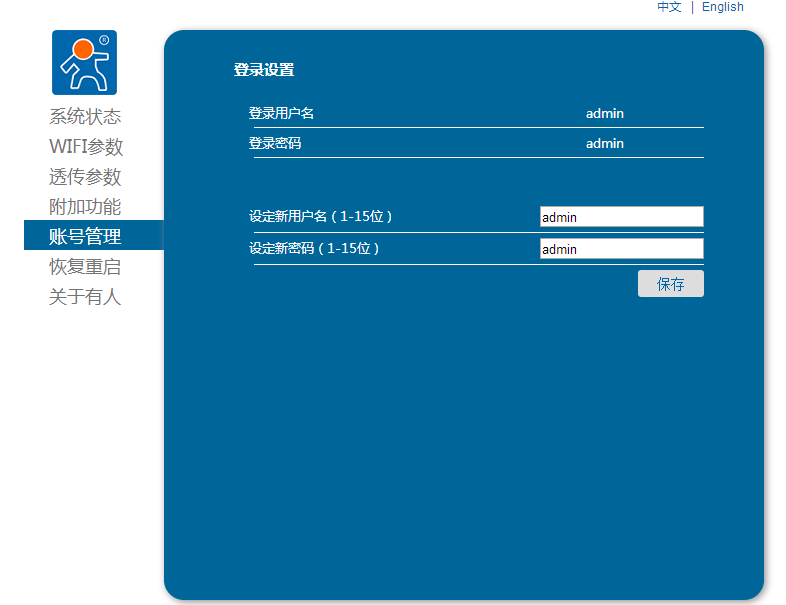

WIFI模块帐号管理

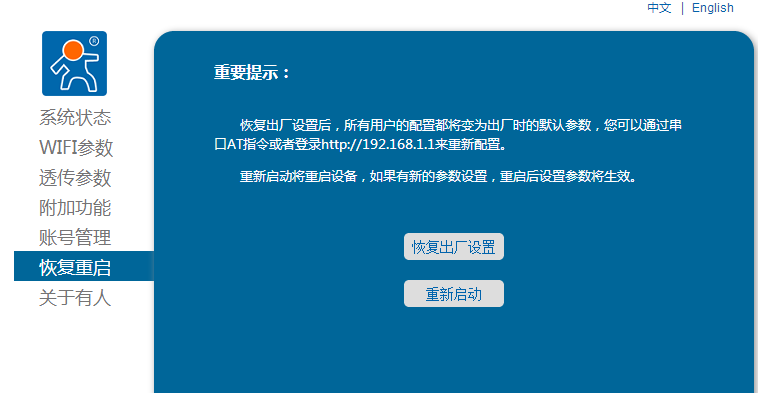

7:重启模块和恢复出厂设置,以上参数配置完成后,需要重启模块才能生效。

WIFI模块恢复重启
