USR-C322 WiFi模块连接服务器设置方法

2015-03-16

分享到:
{}

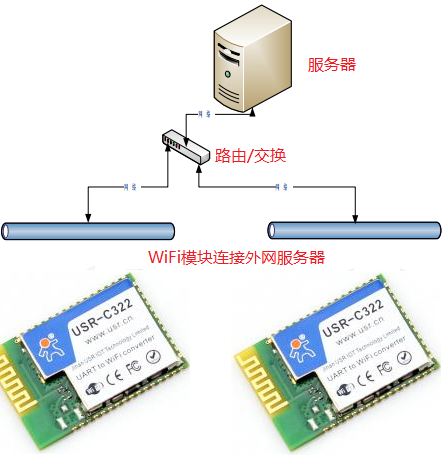

WIFI模块连接图

1:使用网页设置加入路由器方法链接http://www.usr.cn/Faq/143.html。前提是保证设置连接的路由器可以上网。

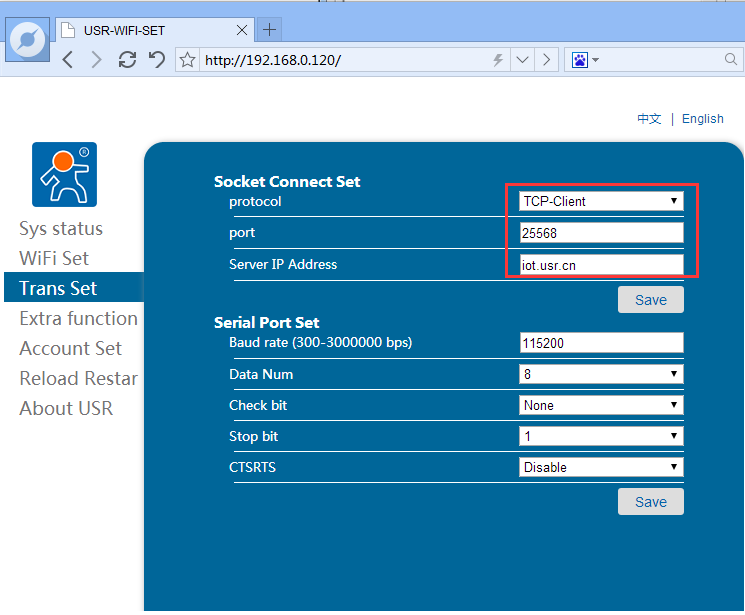

2:在网页设置目标服务器的域名或者IP,端口。

无线WIFI模块内置网页

3:设置成功后重启模块

4:连接服务器的设置方法:

远程桌面连接服务器:

WIFI模块 远程桌面连接

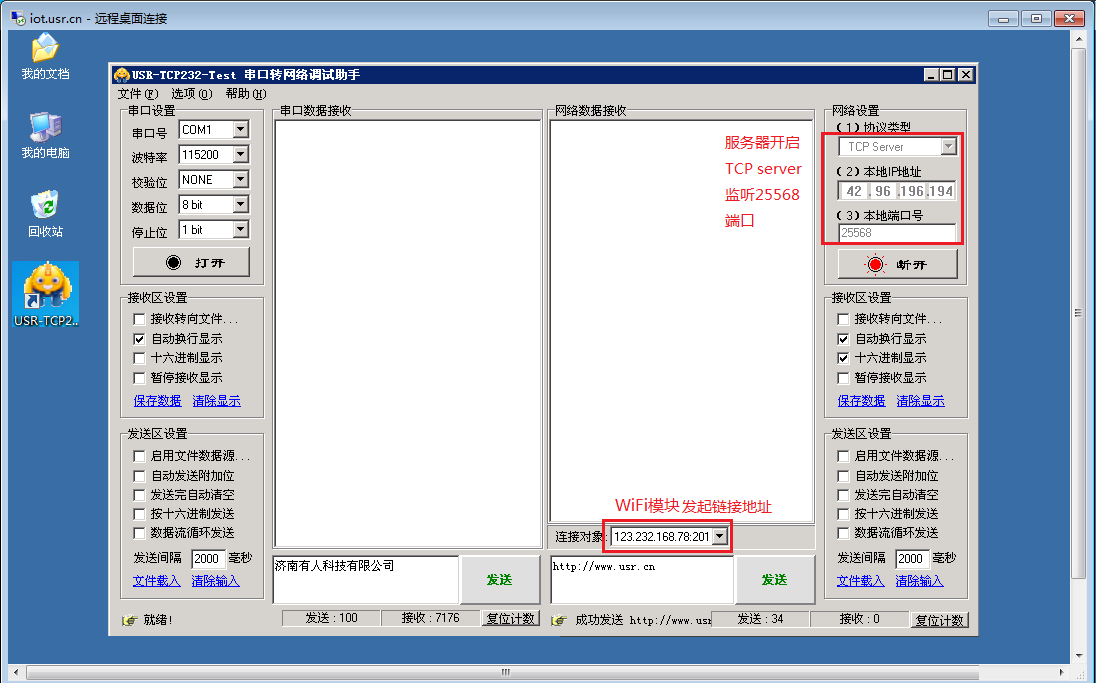

5:服务器打开网络调试助手软件,设置网络协议为TCP 服务端。监听本地端口25568.WiFi模块主动向服务器发起链接,可以在连接对象看到模块发起的链接地址。

 串口WIFI模块 远程桌面连接

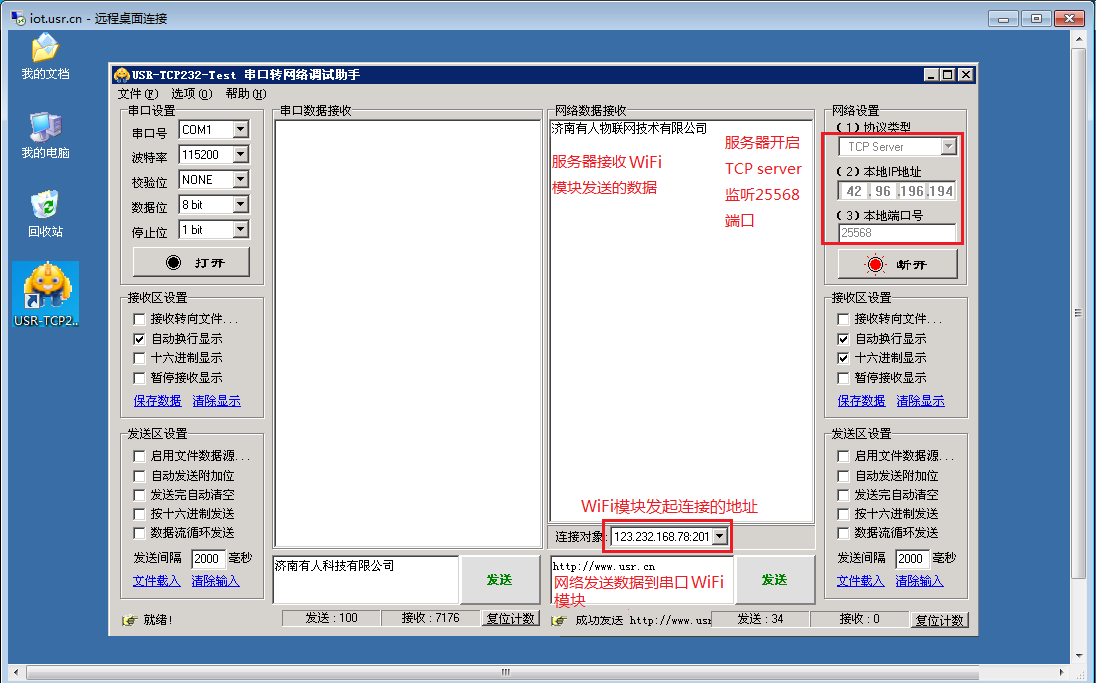

6:服务器接收和发送WiFi模块的串口数据。

低功耗WIFI模块 桌面连接

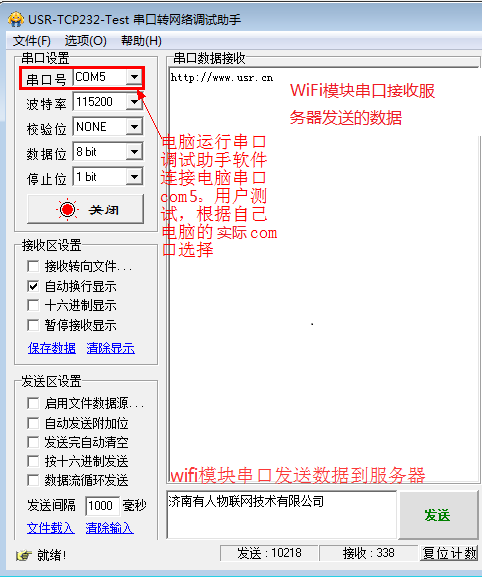

7:电脑串口连接WiFi串口,测试电脑的串口号为com 5.

以上是服务器发送数据和接收数据:以下使用电脑串口连接WiFi串口,电脑运行串口调试软件,进行发送和接收服务器的数据。

WIFI 网络调试助手

8: 以上是使用的网络调试助手连接测试的,以下在服务器上运行虚拟串口软件。该使用主要是为了配合用户串口设备串口软件使用。

虚拟串口软件设置方法和使用网络调试助手软件设置方式相同:

有人虚拟串口软件

9:服务器中设置虚拟串口软件和串口调试助手软件;

WIFI 远程桌面连接

10:电脑串口助手可以接收到服务器虚拟com口发送的数据。

WIFI网络调试助手
